Рисунки главы:
- Рисунок 16.1 – Установка кабины
- Рисунок 16.2 – Кабина (16.1)
- Рисунок 16.3 – Дверь кабины (16.2)
- Рисунок 16.4 – Установка сидений
- Рисунок 16.5 – Установка стеклоочистителя и стеклоомывателя

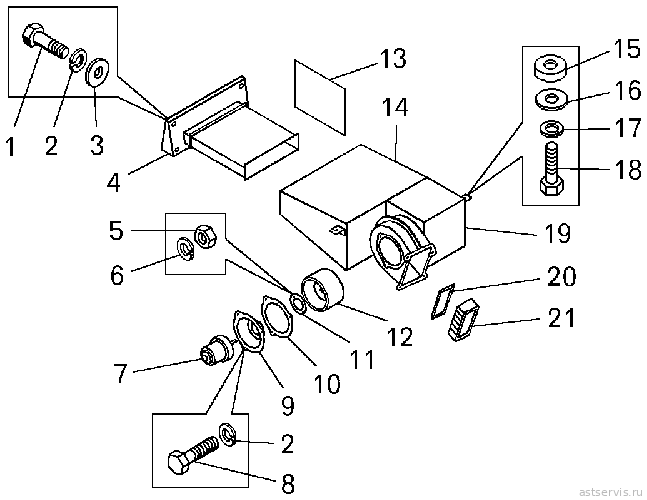

- Рисунок 16.6 – Вентилятор кабины
- Рисунок 16.7 – Установка отопителя кабины

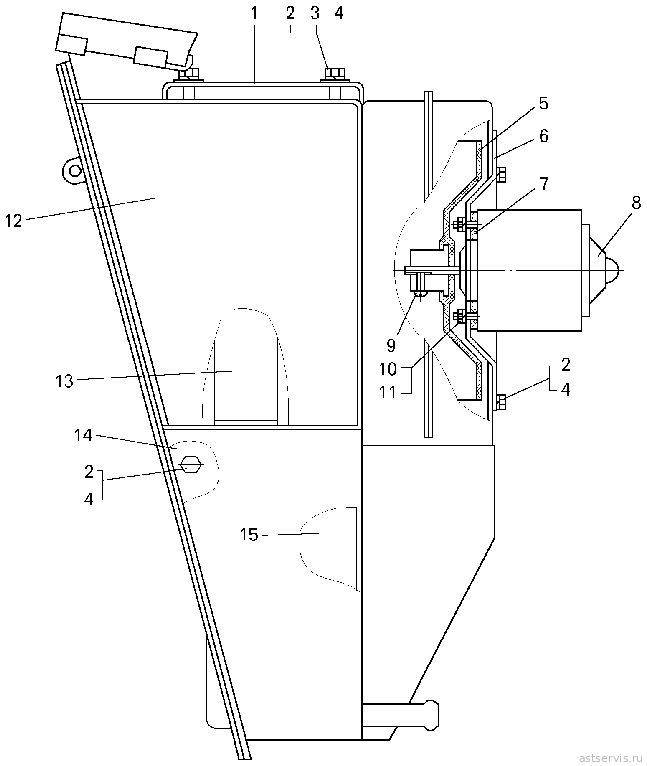

- Рисунок 16.8 – Отопитель кабины (16.7)

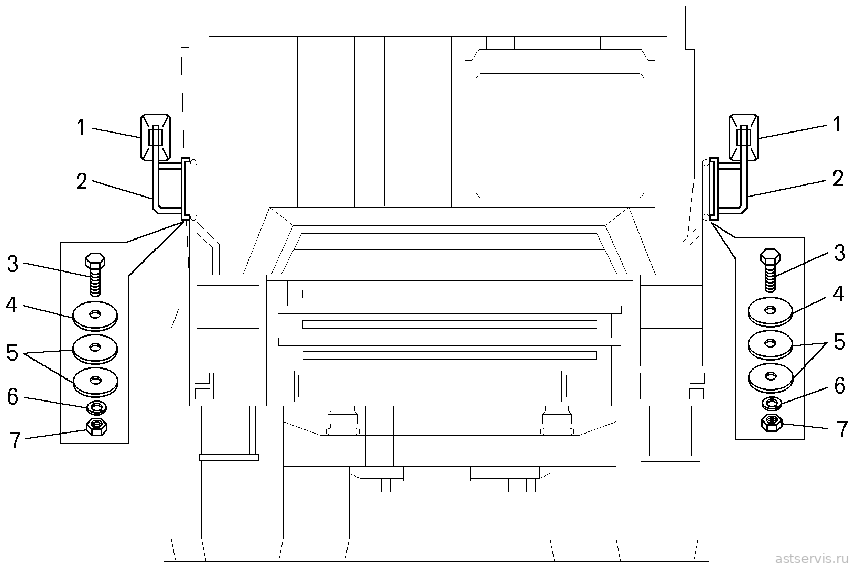

- Рисунок 16.9 – Установка зеркал заднего вида

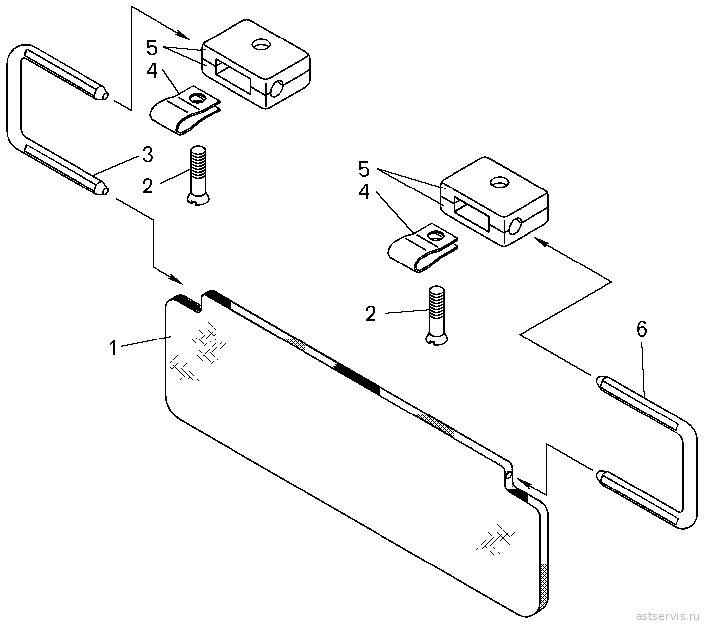

- Рисунок 16.10 – Установка противосолнечного козырька

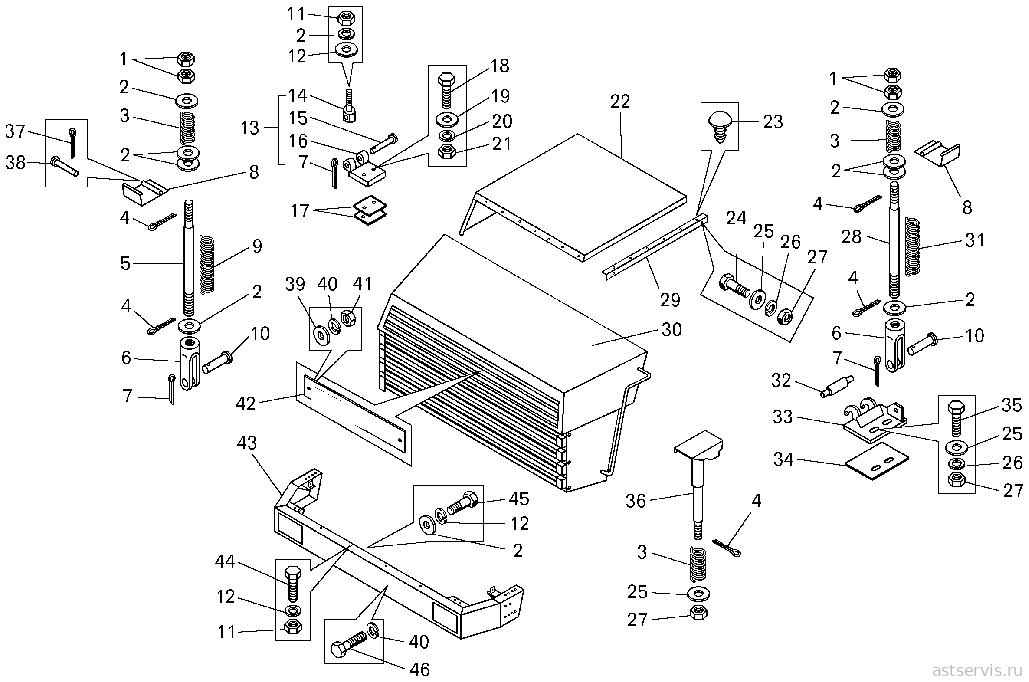

- Рисунок 16.11 – Установка капотов
- Рисунок 16.12 – Крылья и подножки

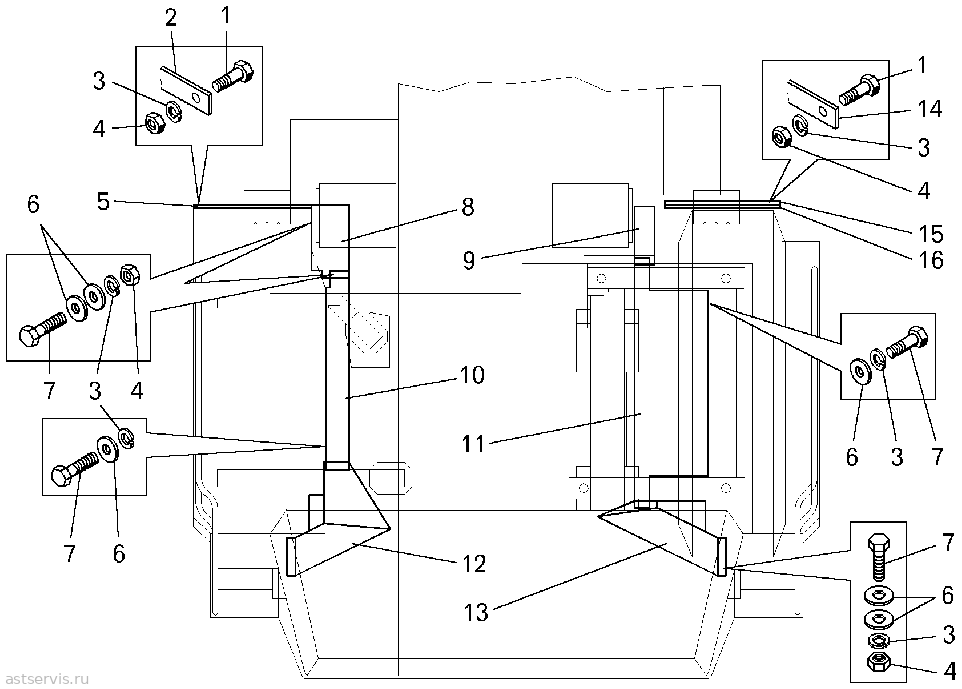

- Рисунок 16.13 – Установка брызговиков

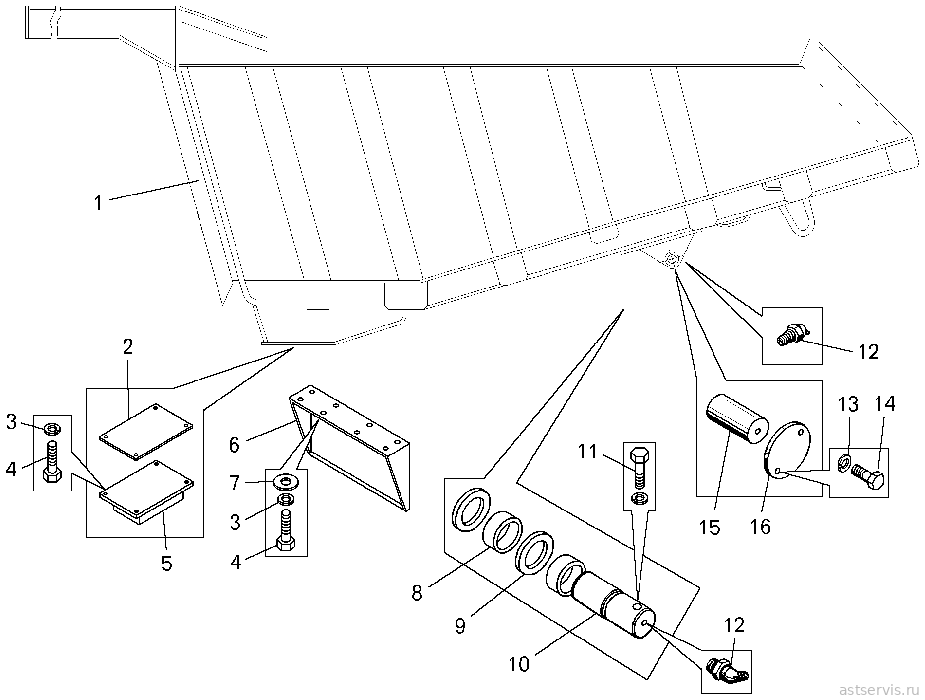

- Рисунок 16.14 – Платформа
Рисунок 16.1 – Установка кабины
Перечень сборочных единиц и деталей к рисунку 16.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201497 | 45 9346 1559 | Болт | 4 | 4 | ||
| 2 | 252136 | 45 9816 6067 | Шайба | 4 | 4 | ||
| 3 | 75481-5001166 | 45 3614 5108 | Ограничитель кабины | 2 | 2 | ||
| 4 | 75481-5000012 | 45 3614 5087 | Кабина | 1 | 1 | ||
| 5 | 202123 | 45 9346 1690 | Болт | 4 | 4 | ||
| 6 | 252047 | 45 9811 1260 | Шайба | 4 | 4 | ||
| 7 | 252139 | 45 9816 6070 | Шайба | 4 | 4 | 20 ₽ аналог: 5 ₽ | |
| 8 | 75481-5001110 | 45 3614 5102 | Втулка подушки | 4 | 4 | 1 910 ₽ | |
| 9 | 75481-5001080 | 45 3614 5091 | Подушка опоры кабины | 8 | 8 | 935 ₽ | |
| 10 | 75481-5001137 | 45 3614 5105 | Пластина амортизатора | 4 | 4 | 590 ₽ | |
| 11 | 250560 | 45 9553 1063 | Гайка | 8 | 8 | ||
Рисунок 16.2 – Кабина (16.1)
Перечень сборочных единиц и деталей к рисунку 16.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 221512 | 45 9412 1037 | Винт | 7 | 7 | ||
| 2 | 540С-5206009 | 45 3613 2474 | Прижим | 14 | 14 | ||
| 3 | 250458 | 45 9553 1051 | Гайка | 7 | 7 | ||
| 4 | 75481-5206066 | 45 3614 5355 | Вкладыш уплотнителя ветрового окна | 1 | 1 | 220 ₽ | |
| 5 | 75481-5206060 | 45 3614 5351 | Уплотнитель ветрового окна | 1 | 1 | 649 ₽ | |
| 6 | 75481-5206012 | 45 3614 5127 | Стекло ветрового окна | 1 | 1 | 6 300 ₽ | |
| 7 | 75481-5205158 | 45 3614 5128 | Стекло бокового окна | 2 | 2 | ||
| 8 | 75481-5403116 | 45 3614 5348 | Уплотнитель бокового окна | 2 | 2 | ||
| 9 | 75481-5403122 | 45 3614 5352 | Вкладыш уплотнителя бокового окна | 2 | 2 | ||
| 10 | 75481-5000024 | 45 3614 4957 | Кабина | 1 | 1 | ||
| 11 | 7522-3709013 | 45 3637 0286 | Ручка выключателя | 1 | 1 | ||
| 12 | 549-6103388 | 45 3619 0210 | Прокладка | 2 | 2 | ||
| 13 | 252003 | 45 9811 1204 | Шайба | 1 | 1 | ||
| 14 | 220080 | 45 9342 1082 | Винт | 1 | 1 | ||
| 15 | 341425 | 45 9951 2257 | Винт | 1 | 1 | ||
| 16 | 240620 | 45 9622 1018 | Винт | 12 | 12 | ||
| — | 75481-5403010 | 45 3614 5337 | Окно раздвижное в сборе | 1 | 1 | ||
| 17 | 75481-5403028 | 45 3614 5340 | Накладка | 4 | 4 | ||
| 18 | 75481-5403025 | 45 3614 5339 | Профиль рамки раздвижного окна | 2 | 2 | ||
| 19 | 75481-5403360 | 45 3614 5360 | Облицовка раздвижного окна передняя | 1 | 1 | ||
| 20 | 75481-5403351 | 45 3614 5357 | Облицовка раздвижного окна нижняя | 1 | 1 | ||
| 21 | 75481-5403361 | 45 3614 5361 | Облицовка раздвижного окна задняя | 1 | 1 | ||
| 22 | 75481-5403350 | 45 3614 5356 | Облицовка раздвижного окна верхняя | 1 | 1 | ||
| 23 | 75481-5403043 | 45 3614 5342 | Уплотнитель подвижного стекла | 2 | 2 | ||
| 24 | 75481-5403087 | 45 3614 5347 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 25 | 75481-5403044 | 45 3614 5343 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 26 | 75481-5403042 | 45 3614 5341 | Уплотнитель подвижного стекла | 2 | 2 | ||
| 27 | 75481-5403085 | 45 3614 5699 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 28 | 255026 | 45 9772 1046 | Заклепка | 20 | 20 | ||
| 29 | 252002 | 45 9811 1203 | Шайба | 20 | 20 | ||
| 30 | 75481-5403022 | 45 3614 5338 | Профиль рамки раздвижного окна | 2 | 2 | ||
| 31 | 75481-5403052 | 45 3614 5344 | Стекло окна боковины подвижное | 1 | 1 | ||
| 32 | 75481-5403084 | 45 3614 5346 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 33 | 75481-5403431 | 45 3614 5364 | Обойма стекла | 1 | 1 | ||
| 34 | 75481-5403045 | 45 3614 5700 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 35 | 75481-5403082 | 45 3614 5345 | Стекло окна боковины неподвижное | 1 | 1 | ||
| 36 | 223014 | 45 9422 1056 | Винт | 8 | 8 | ||
| 37 | 252132 | 45 9816 6023 | Шайба | 8 | 8 | ||
| 38 | 250462 | 45 9553 1052 | Гайка | 8 | 8 | ||
| 39 | 224624 | 45 9462 1108 | Винт | 2 | 2 | ||
| 40 | 252004 | 45 9811 1205 | Шайба | 6 | 6 | ||
| 41 | 252134 | 45 9816 6045 | Шайба | 6 | 6 | ||
| 42 | 75481-5403482 | 45 3614 5365 | Пластина фиксатора | 1 | 1 | ||
| 43 | 549-6103370 | 45 3619 8276 | Фиксатор подвижного стекла | 4 | 4 | ||
| 44 | Т-3 | — | Термос | 1 | 1 | ||
| 45 | 75481-8207018 | 45 3614 5575 | Гнездо термоса | 1 | 1 | ||
| 46 | 221608 | 45 9412 1112 | Винт | 2 | 2 | ||
| 47 | 75481-5603019 | 45 3614 5354 | Вкладыш уплотнителя заднего окна | 1 | 1 | ||
| 48 | 75481-5603018 | 45 3614 5350 | Уплотнитель заднего окна | 1 | 1 | ||
| 49 | 75481-5603016 | 45 3614 5401 | Стекло окна задка | 1 | 1 | ||
| 50 | 75481-5302010 | 45 3614 5160 | Обивка передка правая | 1 | 1 | ||
| 51 | 75481-5302011 | 45 3614 5161 | Обивка передка левая | 1 | 1 | ||
| 52 | 75481-5302020 | 45 3614 5166 | Обивка передка | 1 | 1 | ||
| 53 | 75481-5402010 | 45 3614 5309 | Обивка правая верхняя | 1 | 1 | ||
| 54 | 75481-5402030 | 45 3614 5312 | Обивка боковины средняя | 1 | 1 | ||
| 55 | 75481-5402031 | 45 3614 5313 | Обивка средняя | 1 | 1 | ||
| 56 | 75481-5402040 | 45 3614 5318 | Обивка правая нижняя | 1 | 1 | ||
| 57 | 75481-5402041 | 45 3614 5319 | Обивка нижняя | 1 | 1 | ||
| 58 | 75481-5402070 | 45 3614 5325 | Обивка левая передняя | 1 | 1 | ||
| 59 | 75481-5402071 | 45 3614 5326 | Обивка левая задняя | 1 | 1 | ||
| 60 | 75481-5402080 | 45 3614 5332 | Обивка заглушки | 1 | 1 | ||
| 61 | 75481-5602012 | 45 3614 5397 | Обивка задка | 1 | 1 | ||
| 62 | 75481-5702010 | 45 3614 5426 | Обивка крыши | 1 | 1 | ||
| 63 | 75481-5702020 | 45 3614 5429 | Обивка крыши правая | 1 | 1 | ||
| 64 | 75481-5702021 | 45 3614 5430 | Обивка крыши левая | 1 | 1 | ||
| 65 | 7540-5702062 | 45 3616 5264 | Держатель обивки (цвет белый) | 72 | 72 | ||
| 66 | 7540-5702063 | 45 3616 5265 | Держатель обивки (цвет черный) | 39 | 39 | ||
| 67 | 5335-8202018 | 45 3522 1522 | Поручень | 1 | 1 | ||
| 68 | 75481-6106082 | 45 3614 5477 | Ограничитель двери | 1 | 1 | ||
| 69 | 220109 | 45 9432 1113 | Винт | 2 | 2 | ||
| 70 | 5336-8202110 | 45 3522 4364 | Крючок для одежды | 2 | 2 | ||
| 71 | 220082 | 45 9432 1084 | Винт | 4 | 4 | ||
| 72 | 75481-6107014 | 45 3614 5436 | Уплотнитель проема двери верхний | 2 | 2 | ||
| 73 | 75481-6107010 | 45 3614 4666 | Уплотнитель проема двери передний | 1 | 1 | ||
| 74 | 75481-6107012 | 45 3614 5435 | Уплотнитель проема двери задний | 1 | 1 | ||
| 75 | 75481-6100010 | 45 3614 4639 | Дверь с арматурой и ручками | 1 | 1 | ||
| 76 | 75481-5109016 | 45 3614 5121 | Коврик пола | 1 | 1 | ||
| 77 | 75481-5109017 | 45 3614 5122 | Коврик пола | 1 | 1 | ||
| 78 | 75481-5109010 | 45 3614 5120 | Коврик пола | 1 | 1 | ||
| 79 | 75481-5109028 | 45 3614 5123 | Подкладка коврика пола | 1 | 1 | ||
| 80 | 75481-5109160 | 45 3614 5124 | Опорная площадка | 1 | 1 | ||
| 81 | 201418 | 45 9346 1504 | Болт | 4 | 4 | ||

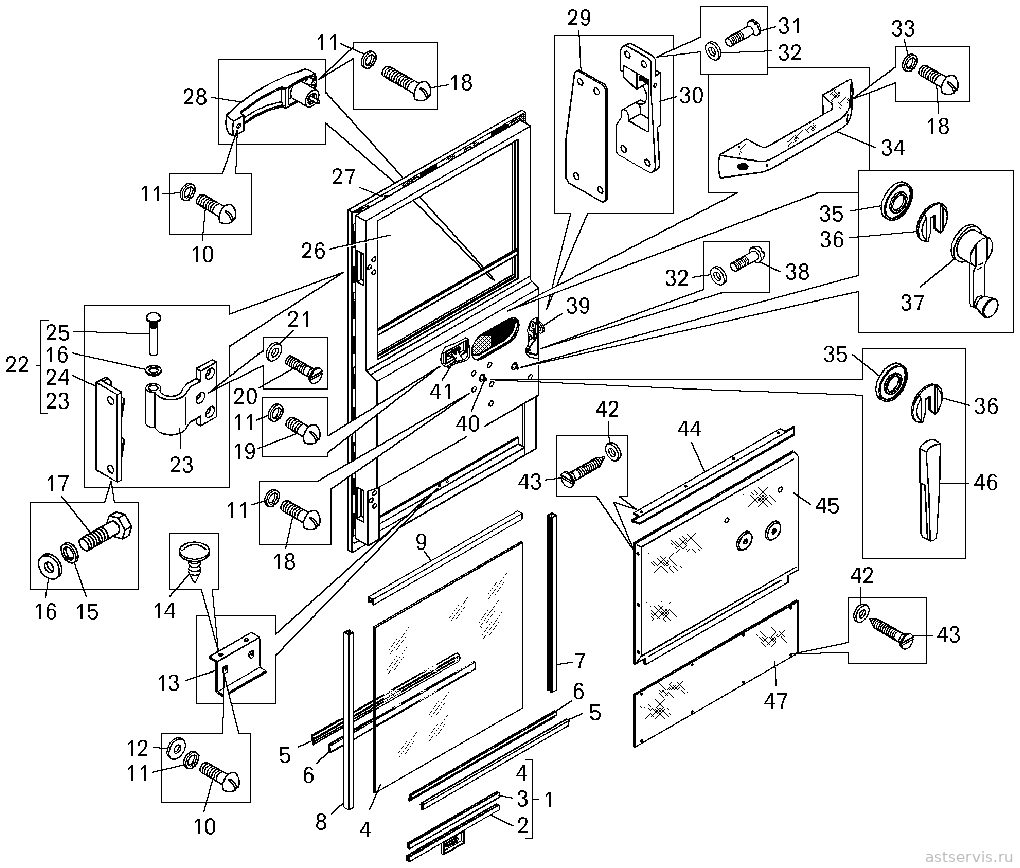

Рисунок 16.3 – Дверь кабины (16.2)
Перечень сборочных единиц и деталей к рисунку 16.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75481-6103210 | 45 3614 5460 | Стекло двери опускное в сборе | 1 | 1 | ||
| 2 | 75481-6103220 | 45 3614 5462 | Обойма стекла | 1 | 1 | ||
| 3 | 540-6103218 | 45 3613 2723 | Прокладка | 2 | 2 | ||
| 4 | 75481-6103214 | 45 3614 5461 | Стекло опускное | 1 | 1 | 1 210 ₽ | |
| 5 | 75481-6103068 | 45 3614 5458 | Уплотнитель | 2 | 2 | ||
| 6 | 75481-6103069 | 45 3614 5459 | Окантовка | 2 | 2 | ||
| 7 | 75481-6103254 | 45 3614 5464 | Уплотнитель передний | 1 | 1 | ||
| 8 | 75481-6103256 | 45 3614 5465 | Уплотнитель задний | 1 | 1 | ||
| 9 | 75481-6103258 | 45 3614 5466 | Уплотнитель верхний | 1 | 1 | ||
| 10 | 220105 | 45 9432 1109 | Винт | 3 | 3 | ||
| 11 | 252134 | 45 9816 6045 | Шайба | 15 | 15 | ||
| 12 | 252004 | 45 9811 1205 | Шайба | 2 | 2 | ||
| 13 | 75481-6103360 | 45 3614 5467 | Ограничитель стекла | 1 | 1 | ||
| 14 | 212-8402036 | 45 3414 2427 | Буфер капота | 2 | 2 | ||
| 15 | 252136 | 45 9816 6067 | Шайба | 4 | 4 | ||
| 16 | 252006 | 45 9811 1207 | Шайба | 5 | 5 | ||
| 17 | 201499 | 45 9346 1561 | Болт | 4 | 4 | ||
| 18 | 220109 | 45 9432 1113 | Винт | 5 | 5 | ||
| 19 | 220103 | 45 9432 1107 | Винт | 6 | 6 | ||
| 20 | 221664 | 45 9412 1139 | Винт | 6 | 6 | ||
| 21 | 252215 | 45 9816 1445 | Шайба | 6 | 6 | ||
| 22 | 75481-6106250 | 45 3614 5479 | Петля двери в сборе | 2 | 2 | ||
| 23 | 75481-6106252 | 45 3614 5480 | Петля двери | 1 | 1 | ||
| 24 | 75481-6106260 | 45 3614 5483 | Держатель петли | 1 | 1 | ||
| 25 | 5336-6106024 | 45 3522 6386 | Ось петли | 1 | 1 | ||
| 26 | 75481-6100030 | 45 3614 4640 | Дверь | 1 | 1 | ||
| 27 | 75481-6107020 | 45 3614 4668 | Уплотнитель двери | 1 | 1 | ||
| 28 | 5320-6105040* | 45 3537 4398 | Ручка двери с ключами | 1 | 1 | ||
| 28 | 12.92.00.00.00* | 45 3921 0095 | Ручка двери с ключами | 1 | 1 | ||
| 29 | 75481-6105048 | 45 3614 5471 | Пластина регулировочная | 2 | 2 | ||
| 30 | 5320-6105034-10* | 45 3537 4950 | Фиксатор замка правый | 1 | 1 | ||
| 30 | 01.93.020000-01* | 45 3921 0051 | Фиксатор замка правый | 1 | 1 | ||
| 31 | 221608 | 45 9412 1112 | Винт | 4 | 4 | ||
| 32 | 252214 | 45 9816 1444 | Шайба | 7 | 7 | ||
| 33 | 252269 | 45 9816 1404 | Шайба | 2 | 2 | ||
| 34 | 75481-6105250 | 45 3614 5884 | Ручка двери внутренняя | 1 | 1 | ||
| 35 | 5336-6105184-10 | 45 3522 8005 | Розетка ручки | 2 | 2 | ||
| 36 | 5336-6104069 | 45 3522 8004 | Облицовка ручки | 2 | 2 | ||
| 37 | 2105-6104064* | 45 4224 0555 | Ручка стеклоподъемника | 1 | 1 | ||
| 37 | 945.025.14.00* | 45 4224 0555 | Ручка стеклоподъемника | 1 | 1 | ||
| 38 | 223064 | 45 9422 1108 | Винт | 3 | 3 | ||
| 39 | 5320-6105020-10* | 45 3537 4943 | Замок двери правый | 1 | 1 | ||
| 39 | 01.93.00.0000-01* | 45 3921 0094 | Замок двери правый | 1 | 1 | ||
| 40 | 5320-6105080-10* | 99 0000 2746 | Привод замка правый | 1 | 1 | ||
| 40 | 03.93.00.00.00* | 45 3921 0053 | Привод замка правый | 1 | 1 | ||
| 41 | 75481-6104010 | 45 3614 5468 | Стеклоподъемник двери | 1 | 1 | ||
| 42 | 252317 | 45 9811 1912 | Шайба | 16 | 16 | ||
| 43 | 240620 | 45 9622 1018 | Винт | 16 | 16 | ||
| 44 | 75481-6102090 | 45 3614 5456 | Держатель обивки | 1 | 1 | ||
| 45 | 75481-6102010 | 45 3614 4661 | Обивка двери верхняя | 1 | 1 | ||
| 46 | 64221-6105182-01 | 45 3425 3985 | Ручка привода замка | 1 | 1 | ||
| 47 | 75481-6102011 | 45 3614 5451 | Обивка двери нижняя | 1 | 1 | ||
Примечание. Знаком «*» отмечены взаимозаменяемые детали.
Рисунок 16.4 – Установка сидений
Перечень сборочных единиц и деталей к рисунку 16.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75481-6870010 | 45 3614 4667 | Сиденье откидное | 1 | 1 | ||
| 2 | 252005 | 45 9811 1206 | Шайба | 14 | 14 | ||
| 3 | 252135 | 45 9816 6046 | Шайба | 12 | 12 | ||
| 4 | 250510 | 45 9553 1055 | Гайка | 8 | 8 | ||
| 5 | 212-8402036 | 45 3414 2427 | Буфер капота | 7 | 7 | ||
| 6 | 75481-6870030 | 45 3614 4677 | Петля в сборе | 1 | 1 | ||
| 7 | 75481-6870032 | 45 3614 4678 | Створка петли | 2 | 2 | ||
| 8 | 540-3919472 | 45 3613 2371 | Ось петли | 1 | 1 | ||
| 9 | 201456 | 45 9346 1522 | Болт | 2 | 2 | 30 ₽ | |
| 10 | 5336-6800010 | 45 3522 7102 | Сиденье водителя | 1 | 1 | 26 100 ₽ | |
| 11 | 201460 | 45 9346 1526 | Болт | 4 | 4 | ||
| 12 | 5336-6807010 | 45 3522 2460 | Подставка сиденья | 1 | 1 | 4 950 ₽ | |
| 13 | 5336-6807076 | 45 3522 2470 | Пружина | 1 | 1 | ||
| 14 | 201464 | 45 9346 1530 | Болт | 4 | 4 | ||

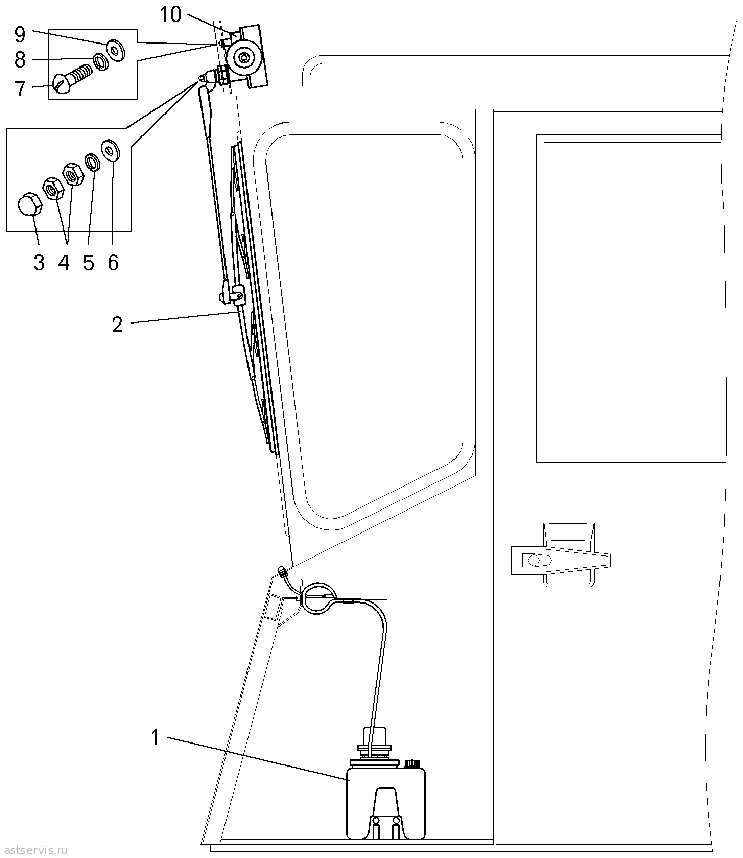

Рисунок 16.5 – Установка стеклоочистителя и стеклоомывателя
Перечень сборочных единиц и деталей к рисунку 16.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 1112.5208000-05 | 45 7336 8124 | Омыватель электрический | 1 | 1 | ||
| 2 | 40.5205800-04 | 45 7336 8385 | Пантографное устройство | 1 | 1 | ||
| 3 | 6002.3730.700 | 45 9999 2791 | Гайка специальная | 1 | 1 | ||
| 4 | 6002.3730.002 | 45 9999 2795 | Гайка | 2 | 2 | ||
| 5 | 6002.3730.011 | 45 9999 2800 | Шайба | 1 | 1 | ||
| 6 | 6002.3730.008 | 45 9999 2798 | Прокладка | 1 | 1 | ||
| 7 | 220103 | 45 9432 1107 | Винт | 1 | 1 | ||
| 8 | 252134 | 45 9816 6045 | Шайба | 1 | 1 | ||
| 9 | 252004 | 45 9811 1205 | Шайба | 1 | 1 | ||
| 10 | 6002.3730А | 45 7375 3562 | Моторедуктор стеклоочистителя | 1 | 1 | ||
Рисунок 16.6 – Вентилятор кабины
Перечень сборочных единиц и деталей к рисунку 16.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201420 | 45 9346 1506 | Болт | 4 | 4 | ||
| 2 | 252134 | 45 9816 6045 | Шайба | 7 | 7 | ||
| 3 | 252037 | 45 9811 1255 | Шайба | 4 | 4 | ||
| 4 | 75481-8122200 | 45 3614 5537 | Корпус потолочного фильтра | 1 | 1 | ||
| 5 | 250464 | 45 9553 1053 | Гайка | 2 | 2 | ||
| 6 | 252133 | 45 9816 6044 | Шайба | 2 | 2 | ||
| 7 | МЭ237 | 45 7375 3327 | Электродвигатель | 1 | 1 | ||
| 8 | 201417 | 45 9346 1503 | Болт | 3 | 3 | ||
| 9 | 13-8102238 | 45 4512 4164 | Диск электродвигателя | 1 | 1 | ||
| 10 | 13-8102240 | 45 4512 4165 | Прокладка | 1 | 1 | ||
| 11 | 509П-3716039-А | 45 3418 1601 | Прокладка | 1 | 1 | ||
| 12 | 543-3703750-10 | 45 3625 4104 | Ротор обдува ветрового стекла | 1 | 1 | ||
| 13 | 75481-8122100 | 45 3614 5532 | Фильтр | 1 | 1 | ||
| 14 | 75481-8104010 | 45 3614 4719 | Вентилятор кузова потолочный | 1 | 1 | ||
| 15 | 540-1108141 | 45 3613 0253 | Втулка | 3 | 3 | ||
| 16 | 342515 | 45 9957 6002 | Шайба | 3 | 3 | ||
| 17 | 252135 | 45 9957 6002 | Шайба | 3 | 3 | ||
| 18 | 201460 | 45 9346 1526 | Болт | 3 | 3 | ||
| 19 | 75481-8104050 | 45 3614 5497 | Корпус потолочного вентилятора | 1 | 1 | ||
| 20 | 21-8102216 | 45 4312 5773 | Прокладка | 1 | 1 | ||
| 21 | 75481-8119530 | 45 3614 5511 | Дефлектор | 2 | 2 | ||
Рисунок 16.7 – Установка отопителя кабины
Перечень сборочных единиц и деталей к рисунку 16.7
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75481-8119530 | 45 3614 5511 | Дефлектор | 2 | 2 | ||
| 2 | 75481-8108010 | 45 3614 4735 | Сапло обдува кузова | 2 | 2 | ||
| 3 | 297575 | 45 9952 7212 | Шплинт | 12 | 12 | ||
| 4 | 297580 | 45 9985 1415 | Пряжка | 12 | 12 | ||
| 5 | 297584 | 45 9985 1247 | Лента | 12 | 12 | ||
| 6 | ВС 11-0 | 45 9930 0076 | Кран | 1 | 1 | ||
| 7 | 75481-8101044 | 45 3614 4697 | Шланг | 2 | 2 | ||
| 8 | — | 99 0001 1060 | Трубка | 4 | 4 | ||
| 9 | 540-1108141 | 45 3613 0253 | Втулка | 2 | 2 | ||
| 10 | 201417 | 45 9346 1503 | Болт | 2 | 2 | ||
| 11 | 252134 | 45 9816 6045 | Шайба | 5 | 5 | ||
| 12 | 75481-8109258 | 45 3614 4754 | Прижим | 2 | 2 | ||
| 13 | 75481-8109210 | 45 3614 4742 | Привод управления заслонками отопителя | 1 | 1 | ||
| 14 | 224624 | 45 9462 1108 | Винт | 6 | 6 | ||
| 15 | 201457 | 45 9346 1523 | Болт | 7 | 7 | ||
| 16 | 252135 | 45 9816 6046 | Шайба | 7 | 7 | ||
| 17 | 252005 | 45 9811 1206 | Шайба | 7 | 7 | ||
| 18 | 75481-8101010 | 45 3614 5496 | Отопитель кабины | 1 | 1 | ||
| 19 | 258012 | 45 9871 1016 | Шплинт | 2 | 2 | ||
| 20 | 252037 | 45 9811 1255 | Шайба | 7 | 7 | ||
| 21 | 344622 | 45 3611 0722 | Кляммер | 3 | 3 | ||
Рисунок 16.8 – Отопитель кабины (16.7)
Перечень сборочных единиц и деталей к рисунку 16.8
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75481-8122066 | 45 3614 5526 | Крышка корпуса фильтра | 1 | 1 | ||
| 2 | 201418 | 45 9346 1504 | Болт | 14 | 14 | ||
| 3 | 252037 | 45 9811 1255 | Шайба | 14 | 14 | ||
| 4 | 252134 | 45 9816 6045 | Шайба | 14 | 14 | ||
| 5 | 500-8102014-11 | 45 3616 4630 | Ротор вентилятора | 2 | 2 | ||
| 6 | 504В-8102248 | 45 3415 1983 | Держатель электродвигателя | 2 | 2 | ||
| 7 | 509П-3716039-А | 45 3418 1601 | Прокладка | 2 | 2 | ||
| 8 | МЭ237 | 45 7375 3327 | Электродвигатель | 2 | 2 | ||
| 9 | 220077 | 45 9432 1079 | Винт | 2 | 2 | ||
| 10 | 250464 | 45 9553 1053 | Гайка | 4 | 4 | ||
| 11 | 252133 | 45 9816 6044 | Шайба | 4 | 4 | ||
| 12 | 75481-8101012 | 45 3614 4690 | Кожух отопителя | 1 | 1 | ||
| 13 | 80-8104060 | 47 6221 4518 | Фильтр | 1 | 1 | ||
| 14 | 75481-8101030 | 45 3614 4596 | Фиксатор радиатора отопителя | 2 | 2 | ||
| 15 | 64221А-8101060 | 99 0000 2802 | Радиатор отопителя | 1 | 1 | ||
Рисунок 16.9 – Установка зеркал заднего вида
Перечень сборочных единиц и деталей к рисунку 16.9
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | ВРЕИ 203621.008 | 45 9100 0001 | Зеркало | 2 | 2 | ||
| 2 | 75481-8201100 | 45 3614 5553 | Кронштейн зеркала | 2 | 2 | ||
| 3 | 200367 | 45 9326 1110 | Болт | 4 | 4 | ||
| 4 | 549А-8407148 | 45 3619 3558 | Шайба опорная | 4 | 4 | ||
| 5 | 540-1108279 | 25 7922 4362 | Шайба | 8 | 8 | ||
| 6 | 252137 | 45 9816 6068 | Шайба | 4 | 4 | 20 ₽ | |
| 7 | 250514 | 45 9553 1059 | Гайка | 4 | 4 | ||
Рисунок 16.10 – Установка противосолнечного козырька
Перечень сборочных единиц и деталей к рисунку 16.10
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 64221-8204010 | 45 3427 6771 | Козырек противосолнечный | 2 | 2 | ||
| 2 | 221668 | 45 9412 1143 | Винт | 4 | 4 | ||
| 3 | 75481-8204029 | 45 3614 5572 | Кронштейн левый | 2 | 2 | ||
| 4 | 64221-8204048 | 45 3427 6785 | Фиксатор | 4 | 4 | ||
| 5 | 64221-8204053 | 45 3427 6786 | Кронштейн | 8 | 8 | ||
| 6 | 75481-8204028 | 45 3614 5571 | Кронштейн правый | 2 | 2 | ||
Рисунок 16.11 – Установка капотов
Перечень сборочных единиц и деталей к рисунку 16.11
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 250558 | 45 9553 1061 | Гайка | 8 | 8 | ||
| 2 | 252047 | 45 9811 1260 | Шайба | 30 | 30 | ||
| 3 | 540-8402532 | 45 3613 3034 | Пружина застежки | 6 | 6 | ||
| 4 | 258039 | 45 9871 1050 | Шплинт | 10 | 10 | ||
| 5 | 75406-8407146 | 45 3616 5829 | Ограничитель подъема переднего капота | 2 | 2 | ||
| 6 | 200-3504055-Б | 45 3414 1124 | Вилка тяги | 2 | 2 | ||
| 7 | 258053 | 45 9871 1067 | Шплинт | 4 | 4 | 10 ₽ | |
| 8 | 75406-8407170 | 45 3616 6088 | Кронштейн фиксации бокового капота | 2 | 2 | ||
| 9 | 549А-3508276 | 45 3619 2441 | Пружина | 2 | 2 | ||
| 10 | 260088 | 45 9862 1083 | Палец | 4 | 4 | ||
| 11 | 250560 | 45 9553 1063 | Гайка | 10 | 10 | ||
| 12 | 252139 | 45 9816 6070 | Шайба | 10 | 10 | 20 ₽ аналог: 5 ₽ | |
| 13 | 75406-8407010 | 45 3616 5819 | Петля переднего капота в сборе | 2 | 2 | ||
| 14 | 75406-8407026 | 45 3616 5820 | Петля капота верхняя | 2 | 2 | ||
| 15 | 260122 | 45 9862 1117 | Палец | 2 | 2 | ||
| 16 | 75406-8407020 | 45 3616 6023 | Петля | 2 | 2 | ||
| 17 | 7512-8402216 | 45 3641 0042 | Пластина | 6 | 6 | ||
| 18 | 200371 | 45 9326 1113 | Болт | 4 | 4 | ||
| 19 | 252045 | 45 9811 1258 | Шайба | 23 | 23 | ||
| 20 | 252137 | 45 9816 6068 | Шайба | 20 | 20 | 20 ₽ | |
| 21 | 250514 | 45 9553 1059 | Гайка | 10 | 10 | ||
| 22 | 75406-8402412 | 45 3616 5659 | Капот боковой | 1 | 1 | ||
| 23 | 212-8402036 | 45 3414 2427 | Буфер капота | 27 | 27 | ||
| 24 | 201497 | 45 9346 0524 | Болт | 2 | — | ||
| 24 | 201458 | 45 9346 1524 | Болт | — | 5 | ||
| 25 | 252039 | 45 9811 1257 | Шайба | 2 | — | ||
| 25 | 342515 | 45 9957 6002 | Шайба | — | 5 | ||
| 26 | 252136 | 45 9816 6067 | Шайба | 10 | 10 | ||
| 27 | 250512 | 45 9553 1059 | Гайка | 12 | 12 | ||
| 28 | 75406-8407144 | 45 3616 5828 | Ограничитель подъема бокового капота | 2 | 2 | ||
| 29 | 75406-8402182 | 45 3616 5657 | Опора бокового капота | 1 | 1 | ||
| 30 | 75406-8402012 | 45 3616 5640 | Капот передний | 1 | 1 | ||
| 31 | 75406-8407158 | 45 3616 5833 | Пружина ограничителя подъема капота | 2 | 2 | ||
| 32 | 5336-6106024 | 45 3522 6386 | Палец петли | 2 | 2 | ||
| 33 | 75406-8407030 | 45 3616 5822 | Петля бокового капота | 1 | 1 | ||
| 34 | 75406-8407038 | 45 3616 5824 | Пластина | 6 | 6 | ||
| 35 | 200319 | 45 9326 1063 | Болт | 4 | 4 | ||
| 36 | 540-8402500 | 45 3613 3030 | Застежка капота | 2 | 2 | ||
| 37 | 258038 | 45 9871 1049 | Шплинт | 2 | 2 | ||
| 38 | 260050 | 45 9862 1051 | Палец | 2 | 2 | ||
| 39 | 252004 | 45 9811 1205 | Шайба | 2 | 2 | ||
| 40 | 252134 | 45 9816 6045 | Шайба | 2 | 2 | ||
| 41 | 250508 | 45 9553 1054 | Гайка | 2 | 2 | ||
| 42 | 74211-8401140 | 45 3632 4000 | Эмблема | 1 | 1 | ||
| 43 | 75406-2803010 | 45 3616 5403 | Буфер | 1 | 1 | ||
| 44 | 202123 | 45 9346 1690 | Болт | 8 | 8 | ||
| 45 | 340647 | 45 9957 1289 | Болт | 3 | 3 | ||
| 46 | 201417 | 45 9346 1503 | Болт | 2 | 2 | ||
Рисунок 16.12 – Крылья и подножки
Перечень сборочных единиц и деталей к рисунку 16.12
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75406-8202210 | 45 3616 5601 | Поручень правый | 1 | 1 | ||
| 2 | 75404-8403010 | 45 3616 6241 | Крыло правое | — | 1 | ||
| 2 | 75406-8403010 | 45 3616 5687 | Крыло правое | 1 | — | ||
| 3 | 201540 | 45 9346 1598 | Болт | 31 | 31 | ||
| 4 | 252045 | 45 9811 1258 | Шайба | 63 | 63 | ||
| 5 | 252137 | 45 9816 6068 | Шайба | 34 | 34 | 20 ₽ | |
| 6 | 202123 | 45 9346 1690 | Болт | 8 | 8 | ||
| 7 | 252047 | 45 9811 1260 | Шайба | 22 | 22 | ||
| 8 | 252139 | 45 9816 6070 | Шайба | 10 | 10 | 20 ₽ аналог: 5 ₽ | |
| 9 | 250560 | 45 9553 1063 | Гайка | 10 | 10 | ||
| 10 | 340321 | 45 9957 1084 | Болт | 4 | 4 | ||
| 11 | 250514 | 45 9553 1059 | Гайка | 24 | 24 | ||
| 12 | 75406-8403011 | 45 3616 5688 | Крыло левое | 1 | 1 | ||
| 13 | 75406-8403151 | 45 3616 5721 | Кронштейн крепления крыла левый | 1 | 1 | ||
| 14 | 75406-8405211 | 45 3616 5786 | Кронштейн подножки | 1 | 1 | ||
| 15 | 75406-8202221 | 45 3616 5606 | Поручень левый задний | 1 | 1 | ||
| 16 | 549С-8201158 | 45 3619 7107 | Стяжка | 7 | 7 | ||
| 17 | 549С-8201098 | 45 3619 7108 | Пластина | 7 | 7 | ||
| 18 | 252135 | 45 9816 6046 | Шайба | 10 | 10 | ||
| 19 | 250510 | 45 9553 1054 | Гайка | 10 | 10 | ||
| 20 | 75406-8202502 | 45 3616 5614 | Цепь ограждения | 2 | 2 | ||
| 21 | 75406-8202522 | 45 3616 5618 | Чехол цепи | 2 | 2 | ||
| 22 | 75406-8202211 | 45 3616 5602 | Поручень левый передний | 1 | 1 | ||
| 23 | 7548А-8403670 | 45 3614 6130 | Кронштейн крепления крыла задний правый | 1 | — | ||
| 23 | 75406-8403670 | 45 3616 5771 | Кронштейн крепления крыла задний правый | — | 1 | ||
| 24 | 75406-8405210 | 45 3616 5785 | Кронштейн подножки | 1 | 1 | ||
| 25 | 75404-8403150 | 45 3616 6249 | Кронштейн передний правый | — | 1 | ||
| 25 | 75406-8403150 | 45 3616 5720 | Кронштейн передний правый | 1 | — | ||
| 26 | 201543 | 45 9346 1601 | Болт | 18 | 18 | ||
| 27 | 75406-8405411 | 45 3616 5790 | Подножка | 1 | 1 | ||
| 28 | 549С-8405010 | 45 3619 5668 | Подножка | 2 | 2 | ||
| 29 | 75406-8405410 | 45 3616 5789 | Подножка | 1 | 1 | ||
| 30 | 250512 | 45 9553 1057 | Гайка | 10 | 10 | ||
| 31 | 252136 | 45 9816 6067 | Шайба | 4 | 4 | ||
| 32 | 201499 | 45 9346 1561 | Болт | 4 | 4 | ||
| 33 | 75406-8403088 | 45 3616 5707 | Кронштейн брызговика | 2 | 2 | ||
Рисунок 16.13 – Установка брызговиков
Перечень сборочных единиц и деталей к рисунку 16.13
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201460 | 45 9346 1526 | Болт | 8 | 8 | ||
| 2 | 75481-8403934 | 45 3614 5618 | Усилитель | 1 | 1 | ||
| 3 | 252135 | 45 9816 6046 | Шайба | 41 | 41 | ||
| 4 | 250510 | 45 9553 1055 | Гайка | 33 | 33 | ||
| 5 | 75406-8403904 | 45 3616 5777 | Брызговик | 1 | 1 | ||
| 6 | 342515 | 45 9957 6002 | Шайба | 54 | 54 | ||
| 7 | 201458 | 45 9346 1524 | Болт | 35 | 35 | ||
| 8 | 75406-8403090 | 45 3616 5709 | Брызговик задний правый | 1 | 1 | ||
| 9 | 75406-8403091 | 45 3616 5710 | Брызговик задний левый | 1 | 1 | ||
| 10 | 75404-8403078 | 45 3616 6246 | Брызговик средний правый | — | 1 | ||
| 10 | 75406-8403078 | 45 3616 5698 | Брызговик средний правый | 1 | — | ||
| 11 | 75406-8403079 | 45 3616 5699 | Брызговик средний левый | 1 | 1 | ||
| 12 | 75404-8403066 | 45 3616 6244 | Брызговик передний правый | — | 1 | ||
| 12 | 75406-8403066 | 45 3616 5692 | Брызговик передний правый | 1 | — | ||
| 13 | 75406-8403067 | 45 3616 5693 | Брызговик передний левый | 1 | 1 | ||
| 14 | 75406-8403935 | 45 3616 5781 | Усилитель | 1 | 1 | ||
| 15 | 75406-8403906 | 45 3616 5779 | Брызговик | 1 | 1 | ||
| 16 | 75406-8403905 | 45 3616 5778 | Брызговик | 1 | 1 | ||
Рисунок 16.14 – Платформа
Перечень сборочных единиц и деталей к рисунку 16.14
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75404-8500010 | 45 3614 6253 | Платформа | — | 1 | ||
| 1 | 75406-8500010 | 45 3616 5849 | Платформа | 1 | — | ||
| 2 | 540-8602140 | 45 3613 3238 | Прокладка | 8 | 8 | ||
| 3 | 252135 | 45 9957 6002 | Шайба | 16 | 16 | ||
| 4 | 201458 | 45 9346 1524 | Болт | 16 | 16 | ||
| 5 | 540-8500200 | 45 3613 3116 | Амортизатор | 4 | 4 | 2 420 ₽ | |
| 6 | 7522-8511012 | 45 3637 0493 | Брызговик платформы | 2 | — | ||
| 6 | 75404-8511012 | 45 3616 6301 | Брызговик платформы | — | 2 | ||
| 6 | 75404-8511013 | 45 3616 6254 | Брызговик платформы | — | 2 | ||
| 7 | 252038 | 45 9811 1256 | Шайба | 12 | 12 | ||
| 8 | 540-2917450 | 45 3613 1475 | Втулка | — | 4 | 72 ₽ | |
| 9 | 540-2917454-12 | 45 3613 1476 | Сальник | — | 4 | 72 ₽ | |
| 10 | 540-2917446-13 | 45 3613 7997 | Палец | — | 2 | 1 400 ₽ | |
| 11 | 340430 | 45 9957 1102 | Болт | 2 | 2 | ||
| 12 | 1.3.Ц6хр | 45 9167 4008 | Масленка | 2 | 2 | 10 ₽ | |
| 13 | 252139 | 45 9816 6070 | Шайба | 6 | 6 | 20 ₽ аналог: 5 ₽ | |
| 14 | 202119 | 45 9346 1688 | Болт | 4 | 4 | ||
| 15 | 540А-8602031 | 45 3616 0610 | Палец | 2 | 2 | 2 510 ₽ | |
| 16 | 540А-8602034 | 45 3616 0611 | Фланец | 2 | 2 | ||
