Дизельные двигатели ТМ3. Каталог деталей и сборочных единиц.

Каталог содержит номенклатуру деталей и сборочных единиц дизельных двигателей ТМ3 моделей 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8431.10, 8435.10, 8463.10, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8481.10-07, 8481.10-08, 8482.10, 8486.10-02, 8486.10-03, 8522.10, 85226.10, 85227.10. Каталог составлен по состоянию на 1 февраля 2007 года.

Каждый перечень иллюстрирован рисунком, на котором изображены узел и входящие в него детали. Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Количество деталей в перечнях указано по группам моделей двигателей; выберите модель вверху страницы раздела, чтобы видеть только детали этой модели и их количество.

При заказе двигателя в сборе указывается обозначение комплекта для сбыта (см. ниже). При заказе запасных частей рекомендуется указывать модель двигателя, для которого они предназначаются.

Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.

Содержание

• Техническая характеристика и основные параметры двигателей
• Обозначения комплектаций
• Применяемость двигателей
• 1. Блок цилиндров и кривошипно-шатунный механизм
  • Рисунок 1 – Блок цилиндров
  • Рисунок 2 – Картер маховика
  • Рисунок 2а – Картер маховика
  • Рисунок 4 – Гильза цилиндра, поршень и шатун
  • Рисунок 5 – Коленчатый вал и маховик
  • Рисунок 5а – Маховик
• 2. Головка цилиндра и газораспределительный механизм
  • Рисунок 3 – Головка цилиндра
  • Рисунок 6 – Распределительный вал
  • Рисунок 7 – Клапаны и толкатели
• 3. Система смазки и вентиляция картера
  • Рисунок 9 – Картер масляный (поддон)
  • Рисунок 10 – Насос масляный
  • Рисунок 11 – Фильтр очистки масла
  • Рисунок 11а – Фильтр очистки масла
  • Рисунок 12 – Радиатор водомасляный и краник сливной
  • Рисунок 13 – Вентиляция картера
  • Рисунок 15 – Фильтр центробежной очистки масла
  • Рисунок 15а – Фильтр центробежной очистки масла
• 4. Система питания топливом
  • Рисунок 18 – Топливные трубопроводы
  • Рисунок 18а – Топливные трубопроводы
  • Рисунок 19 – Фильтр грубой очистки топлива
  • Рисунок 20 – Привод управления регулятором
  • Рисунок 20а – Привод управления регулятором
  • Рисунок 20б – Привод управления регулятором
  • Рисунок 20в – Привод управления регулятором
  • Рисунок 21 – Привод рычага останова ТНВД
  • Рисунок 23 – Насос топливоподкачивающий
  • Рисунок 24 – Регулятор частоты вращения
  • Рисунок 25 – Корректор подачи топлива по наддуву
  • Рисунок 26 – Топливный насос высокого давления
  • Рисунок 27 – Секция топливного насоса высокого давления
  • Рисунок 28 – Форсунка
  • Рисунок 30 – Механизм аварийного останова
  • Рисунок 31 – Фильтр тонкой очистки топлива
  • Рисунок 34 – Муфта опережения впрыска топлива
• 5. Впуск, выпуск и турбонаддув
  • Рисунок 8 – Газопровод
  • Рисунок 8а – Газопровод
  • Рисунок 14 – Электрофакельное устройство
  • Рисунок 22 – Фильтр воздушный
  • Рисунок 29 – Впускные коллекторы
  • Рисунок 29а – Впускные коллекторы
  • Рисунок 32 – Турбокомпрессор
  • Рисунок 32а – Турбокомпрессор. Устройство
  • Рисунок 33 – Подвод воздуха к турбокомпрессору и отвод газов
  • Рисунок 35 – Охладитель наддувочного воздуха
  • Рисунок 36 – Рама глушителя
• 6. Система охлаждения и привод вентилятора
  • Рисунок 17 – Редуктор насоса забортной воды
  • Рисунок 37 – Трубы и термостаты системы охлаждения
  • Рисунок 37а – Трубы и термостаты системы охлаждения
  • Рисунок 37б – Трубы и термостаты системы охлаждения
  • Рисунок 38 – Водяной насос
  • Рисунок 39 – Натяжное устройство
  • Рисунок 40 – Вентилятор, кожух вентилятора и натяжное устройство привода вентилятора
  • Рисунок 40а – Натяжное устройство привода вентилятора
  • Рисунок 40б – Натяжное устройство привода генератора
  • Рисунок 41 – Гидромуфта привода вентилятора
  • Рисунок 42 – Включатель гидромуфты
• 7. Привод агрегатов, сцепление и компрессор
  • Рисунок 16 – Привод агрегатов
  • Рисунок 41а – Привод генератора
  • Рисунок 43 – Сцепление
  • Рисунок 44 – Механизм отключения трансмиссии
  • Рисунок 45 – Компрессор пневматического тормоза
  • Рисунок 45а – Компрессор пневматического тормоза LP 3999. Устройство
• 8. Электрооборудование
  • Рисунок 46 – Генератор
  • Рисунок 46а – Генератор
  • Рисунок 46б – Генератор 4001.3771-42; 4001.3771В-42; 4011.3771-42. Устройство
  • Рисунок 46в – Генератор 5702.3701-20. Устройство
  • Рисунок 47 – Стартер
  • Рисунок 48 – Реле стартера
• 9. Инструмент и приспособления водителя
  • Рисунок 49 – Инструмент и приспособления водителя (механика)

Техническая характеристика двигателей

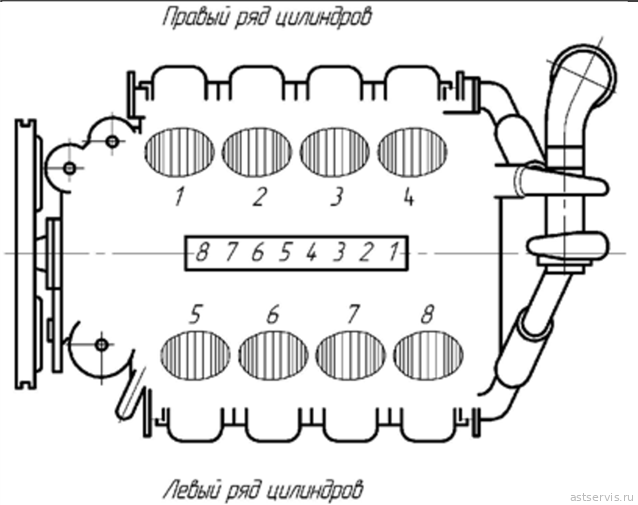

Схема нумерации цилиндров и секций ТНВД

Основные параметры двигателей

Обозначения комплектаций

При заказе двигателя в сборе указывается обозначение комплекта для сбыта. Комплект для сбыта в общем случае включает: двигатель; фильтры грубой очистки топлива (фильтры-отстойники); инструмент водителя (механика) и приспособления; паспорт двигателя; руководство (инструкцию) по эксплуатации; комплект запасных частей; фильтр воздушный (для некоторых моделей двигателей, применяемость см. рисунок воздушного фильтра). В комплект для сбыта двигателей некоторых моделей могут быть также дополнительно включены специальные монтажные комплекты и другие детали. В некоторых комплектах для сбыта исключены топливные фильтры грубой очистки.

Применяемость двигателей

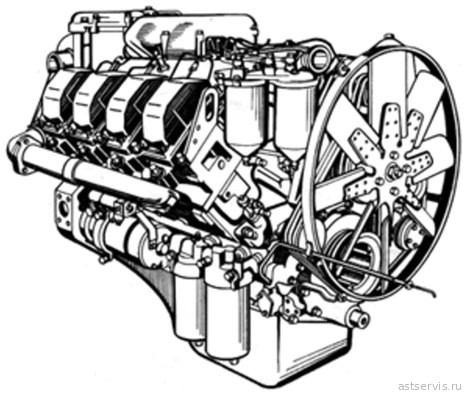

Двигатель ТМ3-8424.10

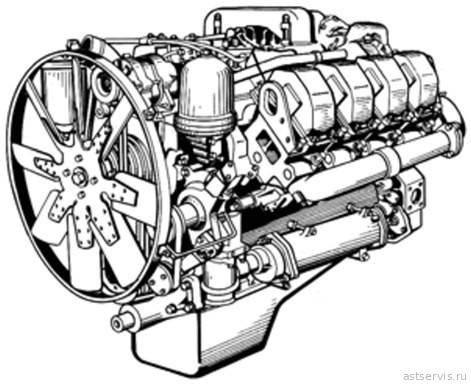

Двигатель ТМ3-8421.10

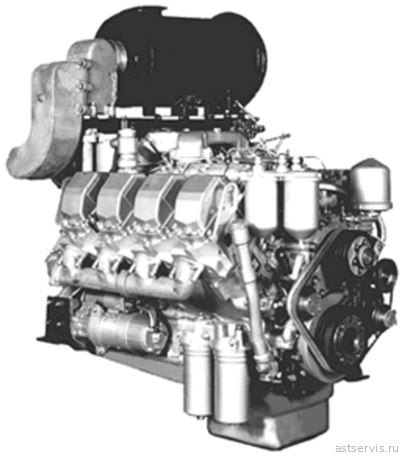

Двигатель ТМ3-85226.10

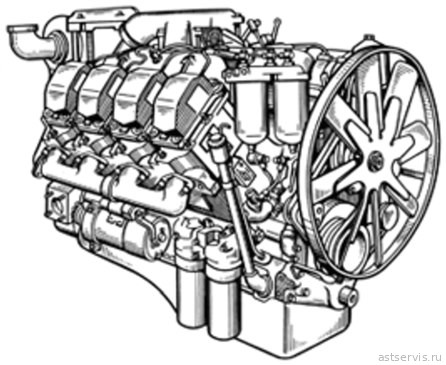

Двигатель ТМ3-8481.10
