Рисунки раздела:

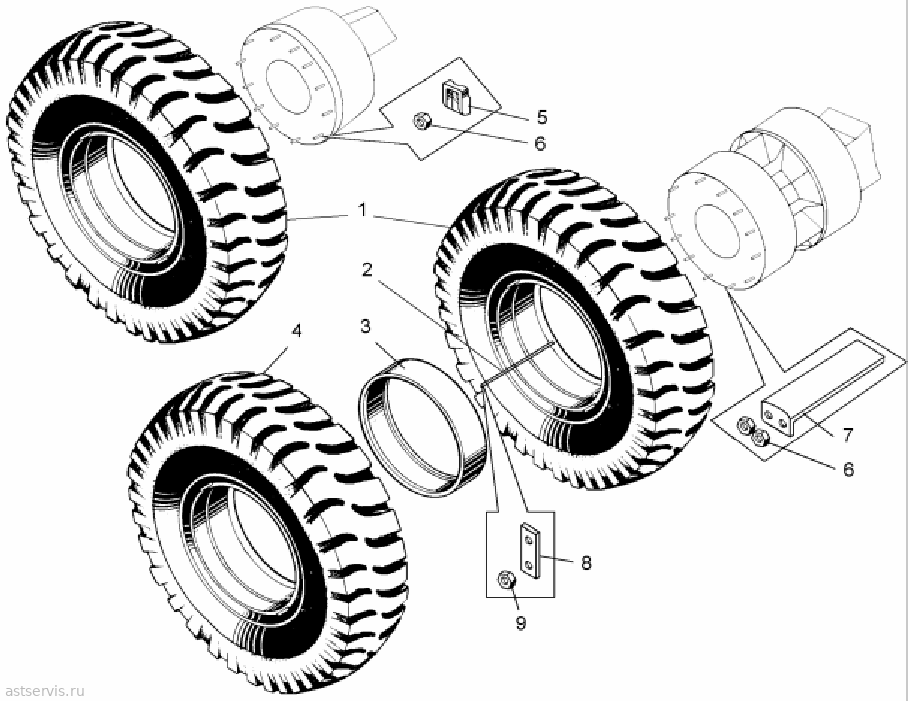

Рисунок 2.11.1 – Колеса и детали их крепления
Таблица 2.11.1 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75473-3101011-02 | 45 3613 8956 | Колесо и шина | 4 | 4 | ||
| 2 | 32-3116010 | 45 9167 3433 | Удлинитель гибкий УГ 12- 480 | 2 | 2 | ||
| 3 | 75473-3101065 | 45 3613 8387 | Кольцо распорное задних колес | 2 | 2 | ||
| 4 | 75473-3101011-03 | 45 3613 8957 | Колесо и шина | 2 | 2 | ||
| 5 | 525-3101050 | 45 3611 0116 | Прижим переднего колеса | 32 | 32 | ||
| 6 | 342408 | 00 3424 0800 | Гайка крепления колеса М24 | 64 | 64 | ||
| 7 | 75473-3101060 | 45 3613 8385 | Прижим крепления заднего колеса | 16 | 16 | ||
| 8 | 7522-3101072 | 45 3637 1781 | Пластина крепления вентиля | 2 | 2 | ||
| 9 | 20-3114200 | 99 0000 7032 | Гайка 12 V1 | 4 | 4 | ||

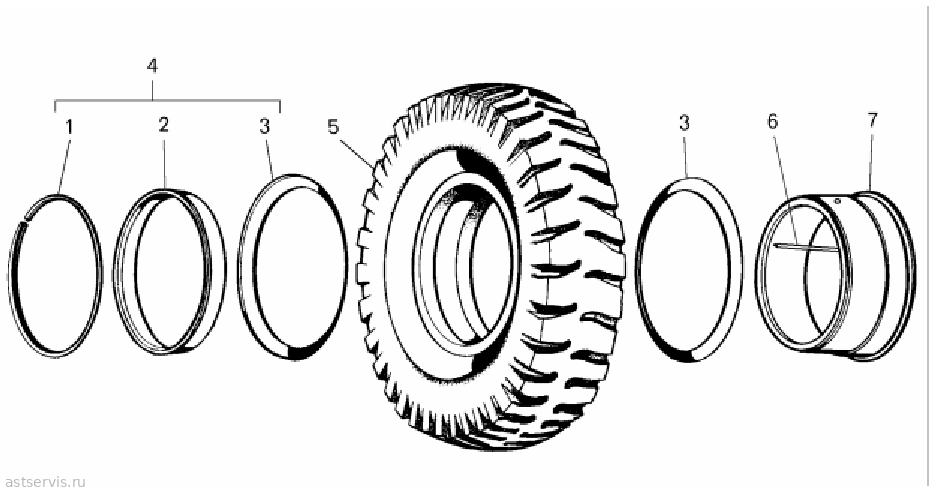

Рисунок 2.11.2 – Детали колес
Таблица 2.11.2 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7555-3101031-01 | 45 3637 5608 | Кольцо замочное | 6 | 6 | ||
| 2 | 7555-3101035-10 | 45 3637 5605 | Кольцо посадочное съемное | 6 | 6 | ||
| 3 | 75473-3101027-02 | 45 3611 2495 | Кольцо бортовое | 12 | 12 | ||
| 4 | 75473-3101012-01 | 45 3613 8954 | Колесо 15.00-35/3.0 | 6 | 6 | ||
| 5 | 21.00-35 | 25 2213 4580 | Шина пневматическая бескамерная | 6 | 6 | ||
| 6 | 31-3114010-16 | 45 9167 3848 | Вентиль КГ-175 | 6 | 6 | ||
| 7 | 75473-3101015-01 | 45 3613 8960 | Основание обода колеса | 6 | 6 | ||
