Рисунки раздела:
- Рисунок 2.6.1 – Установка карданных валов на самосвале БЕЛА3-7547
- Рисунок 2.6.2 – Установка карданных валов на самосвале БЕЛА3-75473
- Рисунок 2.6.3 – Вал карданный привода гидромеханической передачи
- Рисунок 2.6.4 – Вал карданный заднего моста
- Рисунок 2.6.5 – Муфта упругая

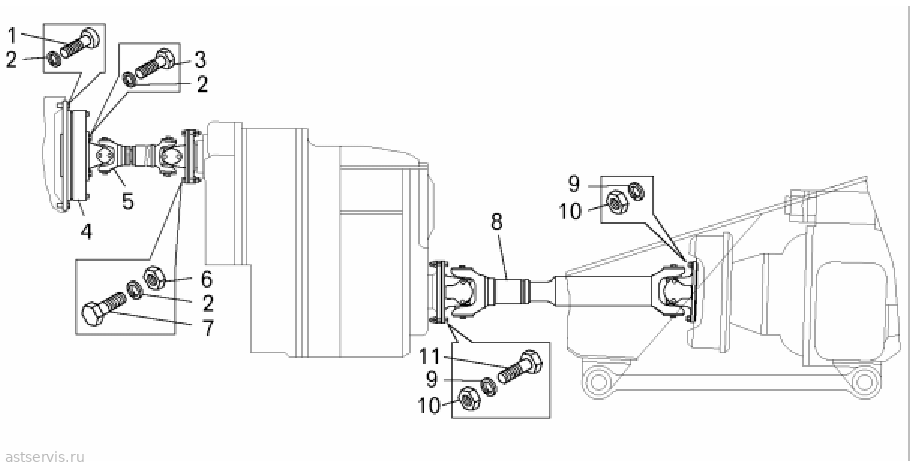

Рисунок 2.6.1 – Установка карданных валов на самосвале БЕЛА3-7547
Таблица 2.6.1 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 341352 | 45 9957 1124 | Винт М12х55 | 12 | — | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 36 | — | ||
| 3 | 341402 | 45 9957 2033 | Болт М12х30 | 12 | — | ||
| 4 | 7547-2208013 | 45 3611 6193 | Муфта упругая | 1 | — | ||
| 5 | 549-4250010-02 | 45 3619 8404 | Вал карданный | 1 | — | ||
| 6 | 250515 | 45 9553 1060 | Гайка М12 | 12 | — | ||
| 7 | 340281 | 45 9957 1071 | Болт М12х38 | 12 | — | ||
| 8 | 75473-2201010 | 45 3613 9787 | Вал карданный заднего моста | 1 | — | ||
| 9 | 252140 | 45 9816 6071 | Шайба 18 ОТ | 16 | — | ||
| 10 | 342364 | 45 9957 4031 | Гайка М18 | 16 | — | ||
| 11 | 340527 | 45 9957 1279 | Болт М18х60 | 8 | — | ||
Рисунок 2.6.2 – Установка карданных валов на самосвале БЕЛА3-75473
Таблица 2.6.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 250515 | 45 9553 1060 | Гайка М12 | — | 12 | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | — | 24 | ||
| 3 | 340281 | 45 9957 1071 | Болт М12х38 | — | 12 | ||
| 4 | 7547-2208013 | 45 3611 6193 | Муфта упругая | — | 1 | ||
| 5 | 549-4250010-02 | 45 3619 8404 | Вал карданный | — | 1 | ||
| 6 | 252138 | 45 9816 6069 | Шайба 14 ОТ | — | 12 | ||
| 7 | 340004 | 45 9957 1033 | Болт 1/2"-13UNC-2Ах55 | — | 12 | ||
| 8 | 341402 | 45 9957 2033 | Винт М12х30 | — | 12 | ||
| 9 | 342364 | 45 9957 4031 | Гайка М18 | — | 16 | ||
| 10 | 252140 | 45 9816 6071 | Шайба 18 ОТ | — | 16 | ||
| 11 | 340527 | 45 9957 1279 | Болт М18х60 | — | 8 | ||
| 12 | 75473-2201010 | 45 3613 9787 | Вал карданный заднего моста | — | 1 | ||

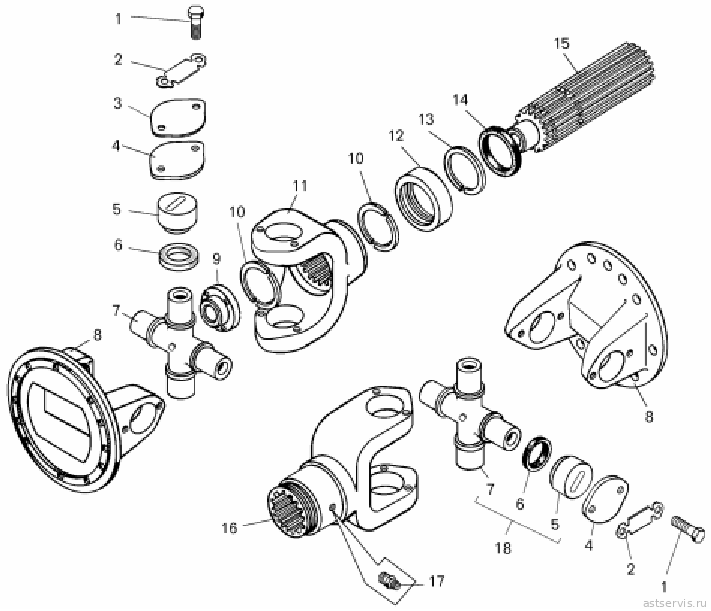

Рисунок 2.6.3 – Вал карданный привода гидромеханической передачи
Таблица 2.6.3 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201514* | 45 9951 1123 | Болт М10х16 | 16 | 16 | ||
| 2 | 210-2201041 | 45 3514 0385 | Пластина стопорная | 8 | 8 | ||
| 3 | 500А-2202080 | 45 3525 2793 | Пластина балансировочная | 6 | 6 | ||
| 4 | 210-2201040-А | 45 3514 0383 | Крышка подшипника | 8 | 8 | ||
| 5 | 804707АС10 | 46 4112 1617 | Подшипник роликовый игольчатый | 8 | 8 | ||
| 6 | 131-2205042-Б | 45 3316 2136 | Уплотнение подшипника торцевое | 8 | 8 | ||
| 7 | 4310-2205026-01 | 45 3424 3140 | Крестовина в сборе | 2 | 2 | ||
| 8 | 540-2208049-11 | 45 3613 1190 | Фланец-вилка | 2 | 2 | ||
| 9 | 375-2202094 | 45 3923 0944 | Гайка крепления вилки | 1 | 1 | ||
| 10 | 375-2202092 | 45 3923 0951 | Полукольцо упорное | 2 | 2 | ||
| 11 | 549–4250024-10 | 45 3619 8304 | Вилка | 1 | — | ||
| 12 | 200-2201087-Т | 45 3414 0310 | Обойма сальника | 1 | 1 | ||
| 13 | 500-2201089 | 45 3416 0507 | Кольцо сальника | 1 | 1 | ||
| 14 | 500А-2201090-Б | 45 3525 0250 | Сальник | 1 | 1 | ||
| 15 | 549-4250020-10 | 45 3619 8303 | Вал шлицевый | 1 | — | ||
| 16 | 549В-4250047 | 45 3619 6993 | Вилка скользящая с заглушкой | 1 | 1 | ||
| 17 | 264020 | 45 9167 4007 | Масленка | 1 | 1 | ||
| 18 | 53205-2205025-02 | Крестовина в сборе (запчасти) | 2 | 2 | |||
* — допускается замена на 340161 – болт М10х22 – 4 шт.
Рисунок 2.6.4 – Вал карданный заднего моста
Таблица 2.6.4 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75473-2201015 | -- | Вал карданный | 1 | 1 | ||
| 2 | 7555-2201041 | -- | Кольцо стопорное | 8 | 8 | ||
| 3 | 7555-2201042 | -- | Кольцо стопорное | 8 | 8 | ||
| 4 | 7555-2201043 | -- | Кольцо стопорное | 8 | 8 | ||
| 5 | 7555-2201044 | -- | Кольцо стопорное | 8 | 8 | ||
| 6 | 7555-2201045 | -- | Кольцо стопорное | 8 | 8 | ||
| 7 | 7555-2201046 | -- | Кольцо стопорное | 8 | 8 | ||
| 8 | 7555-2201033* | -- | Подшипник | 8 | 8 | ||
| 9 | 7555-2201036 | -- | Уплотнение торцевое | 8 | 8 | ||
| 10 | 7555-2201026 | -- | Крестовина | 2 | 2 | ||
| 11 | 7555-2201049 | -- | Фланец-вилка | 2 | 2 | ||
| 12 | 7555-2201070** | -- | Пластина балансировочная | ||||
| 13 | 7555-2201071** | -- | Пластина балансировочная | ||||
| 14 | 7555-2201072** | -- | Пластина балансировочная | ||||
| 15 | 7555-2201073** | -- | Пластина балансировочная | ||||
| 16 | 7555-2201074** | -- | Пластина балансировочная | ||||
| 17 | 7555-2201075** | -- | Пластина балансировочная | ||||
| 18 | 7555-2201047-10 | -- | Вилка скользящая | 1 | 1 | ||
| 19 | 7555-2201076** | -- | Пластина балансировочная | ||||
| 20 | 7555-2201077** | -- | Пластина балансировочная | ||||
| 21 | 7555-2201078** | -- | Пластина балансировочная | ||||
| 22 | 7555-2201079** | -- | Пластина балансировочная | ||||
| 23 | 7555-2201080** | -- | Пластина балансировочная | ||||
| 24 | 7555-2201081** | -- | Пластина балансировочная | ||||
| 25 | 264020 | 45 9167 4007 | Масленка | 1 | 1 | ||
| 26 | 7555-2201025 | 45 3637 7052 | Крестовина в сборе (запчасти) | 2 | 2 | ||
* — допускается замена: 7555-2201033 на 804710 АС10
**- количество пластин определяется при балансировке

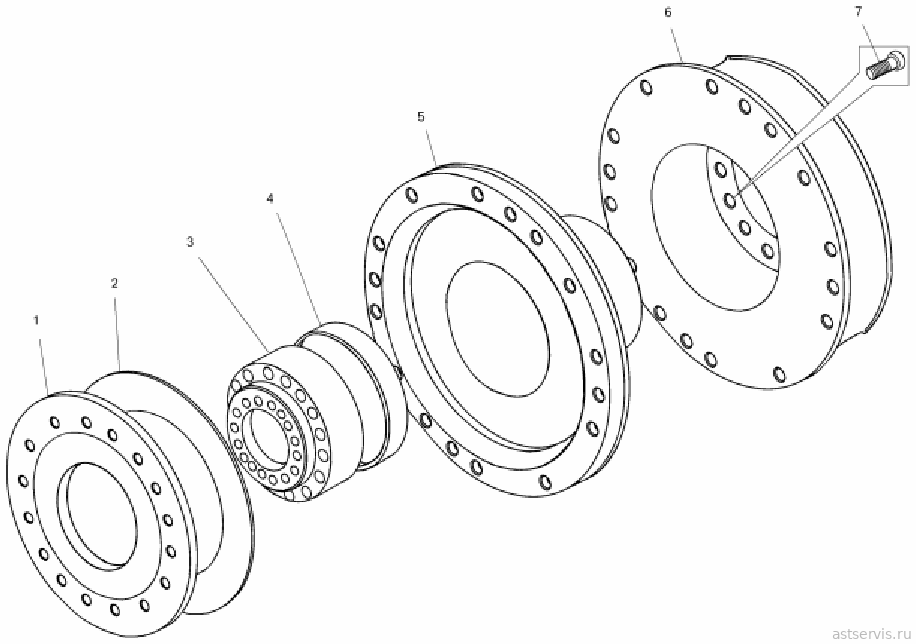

Рисунок 2.6.5 – Муфта упругая
Таблица 2.6.5 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-2208074 | 45 3611 6192 | Фланец | 1 | 1 | ||
| 2 | 882-00007* | 45 3921 4929 | Кольцо аксиально-упорное | 1 | 1 | ||
| 3 | 7547-2208062 | 45 3611 6063 | Фланец | 1 | 1 | ||
| 4 | 882-00008* | 45 3921 4930 | Кольцо радиальное | 2 | 2 | ||
| 5 | 7547-2208052 | 45 3611 6062 | Фланец | 1 | 1 | ||
| 6 | 882-00689* | 45 3921 4928 | Элемент упругий | 1 | 1 | ||
| 7 | 341351 | 45 9957 1123 | Винт М14х100 | 16 | 16 | ||
* — поставляются в запчасти
