Модель двигателя: — покажет только детали выбранной модели и её количество
Рисунки раздела:
- Рисунок 1 – Блок цилиндров
- Рисунок 2 – Картер маховика
- Рисунок 2а – Картер маховика
- Рисунок 4 – Гильза цилиндра, поршень и шатун
- Рисунок 5 – Коленчатый вал и маховик

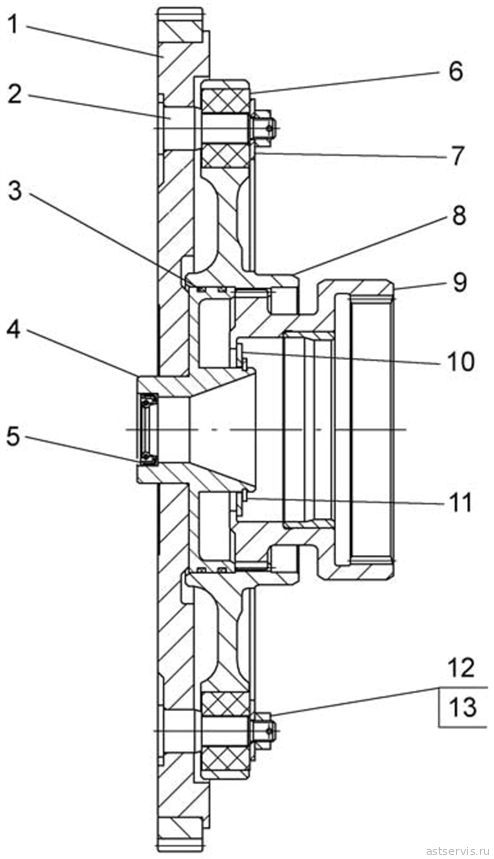

- Рисунок 5а – Маховик

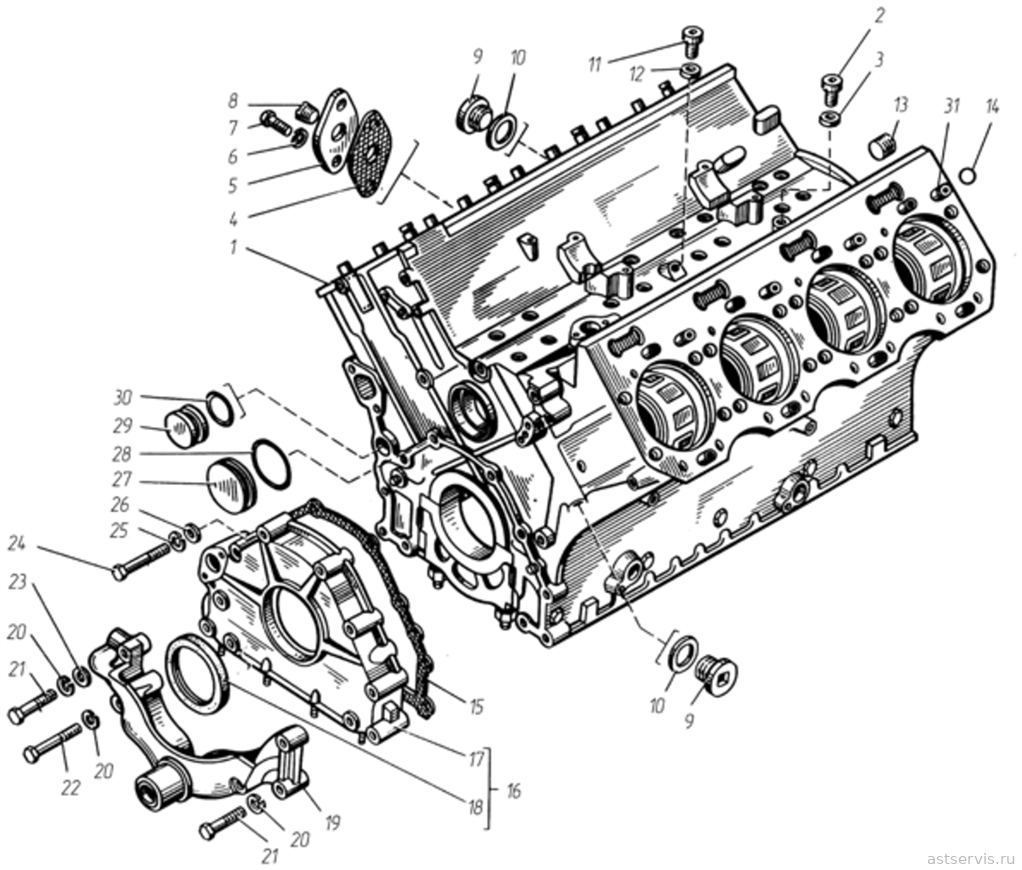

Рисунок 1 – Блок цилиндров
Перечень сборочных единиц и деталей к рисунку 1
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 85227.10, 8431.10, 8463.10, 8481.10, 8481.10-02, 8481.10-04, 8482.10; 2 — 8481.10-05, 8481.10-07, 8486.10-02, 8486.10-03, 85226.10; 3 — 8435.10, 8481.10-08; 4 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||||
| 1 | 842-1002012-20 | Блок цилиндров для запасных частей* | 1 | — | — | — | 421 815 ₽ | |
| 8484-1002012-10 | Блок цилиндров для запасных частей** | — | 1 | 1 | 1 | |||
| 2 | 310219-П29 | Болт – пробка М10x1-6gx14 | — | 1 | 1 | 1 | 90 ₽ | |
| 3 | 312482-П34 | Шайба 10 | — | 1 | 1 | 1 | 81 ₽ | |
| 4 | 236-1011296 | Прокладка | 1 | 1 | 1 | 1 | 23 ₽ | |
| 5 | 841-1002084 | Крышка водяной полости | 1 | 1 | 1 | 1 | ||
| 6 | 252135-П2 | Шайба 8.Т | 2 | 2 | 2 | 2 | 3 ₽ | |
| 7 | 201458-П29 | Болт М8-6gх25 | 2 | 2 | 2 | 2 | 15 ₽ | |
| 8 | 316198-П29 | Пробка КГ1/4″ | 1 | 1 | 1 | 1 | 212 ₽ | |
| 9 | 316106-П29 | Пробка М14х1,5-6g | 4 | 4 | 4 | 4 | 242 ₽ | |
| 10 | 312326-П | Прокладка 14х19х1,5 | 4 | 4 | 4 | 4 | 90 ₽ | |
| 11 | 316144-П2 | Пробка М20х1,5-6g | 1 | 1 | 1 | 1 | ||
| 12 | 312630-П | Шайба | 1 | 1 | 1 | 1 | 60 ₽ | |
| 13 | 316135-П2 | Пробка К3/8″ | 2 | 2 | 2 | 2 | 203 ₽ | |
| 14 | 2531116063 | Кольцо 015-019-25-2-5 | 16 | 16 | 16 | 16 | 29 ₽ | |
| 15 | 841-1002265 | Прокладка | 1 | 1 | 1 | 1 | ||
| 16 | 841-1002260 | Крышка передняя в сборе | 1 | 1 | 1 | 1 | 40 763 ₽ | |
| 17 | 841-1002264-01 | Крышка передняя | 1 | 1 | 1 | 1 | ||
| 18 | 521012 | Манжета передняя BAUM 6SLX7 (100х125х12)* | 1 | 1 | 1 | 1 | ||
| 19 | 841-1001017 | Кронштейн передней опоры | 1 | 1 | — | — | ||
| 852-1001017 | Кронштейн передней опоры | — | — | 1 | — | 13 638 ₽ | ||
| 8522-1001017-10 | Кронштейн передней опоры | — | — | — | 1 | |||
| 20 | 252138-П2 | Шайба 14.ОТ | 6 | 6 | 6 | 6 | 17 ₽ | |
| 21 | 4593181578 | Болт М14х1,5-6gх130 | 4 | 4 | 6 | 6 | ||
| 22 | 4593181599 | Болт М14х1,5-6gх170 | 2 | 2 | — | — | ||
| 23 | 252016-П29 | Шайба 14 | 1 | 1 | 1 | 1 | 16 ₽ | |
| 24 | 200460-П29 | Болт М10х1,25-6gх75 | 4 | 4 | 4 | 4 | 66 ₽ | |
| 25 | 252136-П2 | Шайба 10.ОТ | 4 | 4 | 4 | 4 | 12 ₽ | |
| 26 | 252006-П29 | Шайба 10 | 4 | 4 | 4 | 4 | 6 ₽ | |
| 27 | 840-1002524 | Заглушка отверстия распределительного вала | 1 | 1 | 1 | 1 | ||
| 28 | 2531112566 | Кольцо 075-080-25-2-1 | 1 | 1 | 1 | 1 | 53 ₽ | |
| 29 | 841-1002025 | Заглушка масляного канала | 1 | 1 | 1 | 1 | ||
| 30 | 2531112072 | Кольцо 023-027-25-2-1 | 1 | 1 | 1 | 1 | ||
| 31 | 840-1003037 | Втулка | 8 | 8 | 8 | 8 | ||
Примечания.
1 * Блок цилиндров 842.1002012-20 для двигателей с пневмокомпрессором.
2 ** Блок цилиндров 8484.1002012-10 для двигателей без пневмокомпрессора.
3 С апреля 2004 г. подвод масла к пневмокомпрессору осуществляется от блока цилиндров. Отверстие подвода масла в картере маховика не выполняется.
Примечание - * Допускается замена на манжету 840.1005034.
1 * Блок цилиндров 842.1002012-20 для двигателей с пневмокомпрессором.
2 ** Блок цилиндров 8484.1002012-10 для двигателей без пневмокомпрессора.
3 С апреля 2004 г. подвод масла к пневмокомпрессору осуществляется от блока цилиндров. Отверстие подвода масла в картере маховика не выполняется.
Примечание - * Допускается замена на манжету 840.1005034.

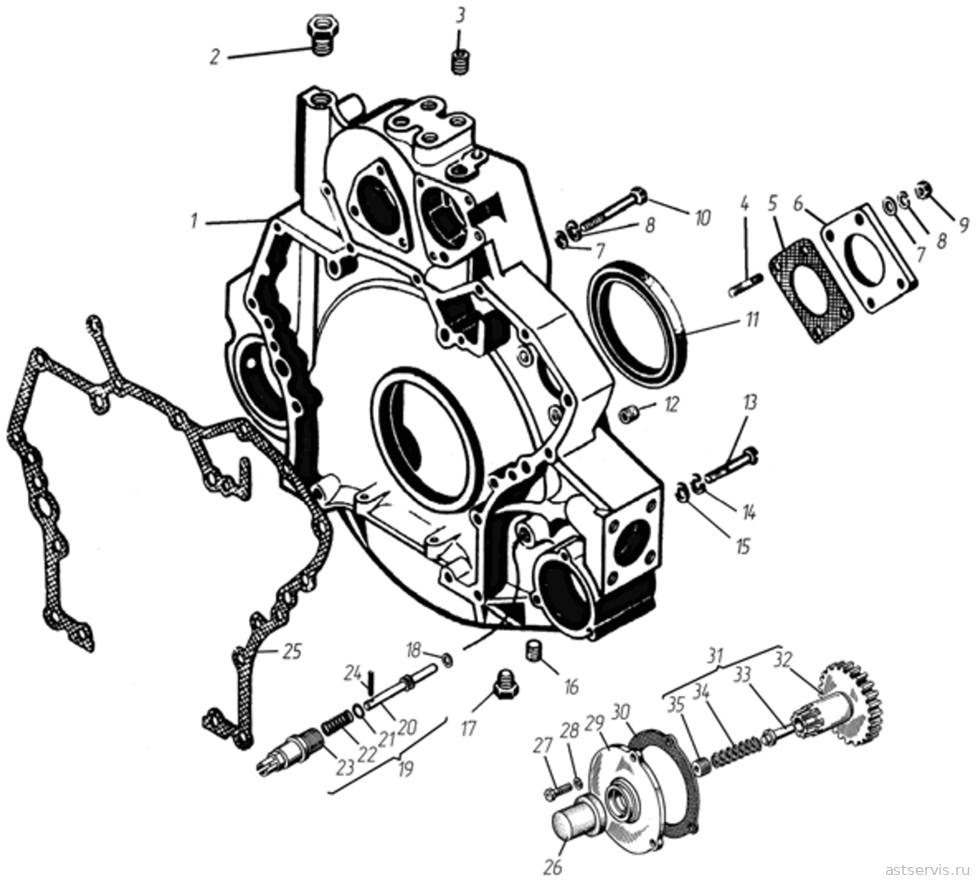

Рисунок 2 – Картер маховика
Перечень сборочных единиц и деталей к рисунку 2
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-05, 8424.10-08, 8431.10, 8435.10, 8463.10, 8481.10-05, 8481.10-07, 8481.10-08, 8486.10-02, 8486.10-03, 8522.10; 2 — 8424.10-021
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 8421-1002310-51 | Картер маховика в сборе* | 1 | — | 147 857 ₽ | ||
| 8424-1002310-30 | Картер маховика в сборе | — | 1 | |||
| 1 | 842-1002312-41 | Картер маховика | 1 | 1 | ||
| 2 | 316622-П29 | Ввертыш М14х1,5-6Н-М24х2-6gх18 | 1 | 1 | 264 ₽ | |
| 3 | 316620-П29 | Ввертыш М10х1.25-6Н-М16х1,5-3nх18 | 4 | 4 | ||
| 4 | 216554-П29 | 1,5−3n Шпилька М10х х28 1,25−6g | 4 | 4 | 203 ₽ | |
| 5 | 841-1002324 | Прокладка | 1 | 1 | ||
| 6 | 841-1002323 | Заглушка люка под насос гидроусилителя руля | 1 | 1 | 206 ₽ | |
| 7 | 252006-П29 | Шайба 10 | 9 | 9 | 6 ₽ | |
| 8 | 252136-П2 | Шайба 10.ОТ | 9 | 9 | 12 ₽ | |
| 9 | 250517-П29 | Гайка М10х1,25-6Н | 4 | 4 | 15 ₽ | |
| 10 | 200467-П29 | Болт М10х1,25-6gх110 | 5 | 5 | ||
| 11 | 389458 | Манжета BAUM7X7 (140-170-15)** | 1 | 1 | ||
| 12 | 316610-П29 | Ввертыш М12х1,25-6Н-М18-3nх24 | 12 | 12 | 376 ₽ | |
| 13 | 200404-П29 | Болт М12х1,25-6gх95 | 8 | 8 | 140 ₽ | |
| 14 | 252137-П2 | Шайба 12.ОТ | 8 | 8 | 15 ₽ | |
| 15 | 252007-П29 | Шайба 12 | 8 | 8 | 8 ₽ | |
| 16 | 316600-П29 | Ввертыш М8-6Н-М14-3nх20 | 2 | 2 | ||
| 17 | 316172-П29 | Пробка М16х1.5-6g | 1 | 1 | 191 ₽ | |
| 18 | 312766-П | Прокладка 22х28х1,5МН3138-62 | 1 | 1 | 73 ₽ | |
| 19 | 840-1005440 | Фиксатор маховика (в сборе) | 1 | 1 | 8 820 ₽ | |
| 20 | 840-1005442 | Фиксатор маховика | 1 | 1 | ||
| 21 | 238Н-1722063 | Кольцо уплотнительное | 1 | 1 | 5 ₽ | |
| 22 | 840-1005446 | Пружина | 1 | 1 | ||
| 23 | 840-1005444 | Корпус | 1 | 1 | ||
| 24 | 313412-П29 | Штифт 6х36 | 1 | 1 | ||
| 25 | 841-1002314 | Прокладка картера | 1 | 1 | ||
| 26 | 840-1005688 | Колпачок | 1 | 1 | 39 ₽ | |
| 27 | 201420-П29 | Болт М6-6gх20 | 3 | 3 | 8 ₽ | |
| 28 | 252134-П2 | Шайба 6.Т | 3 | 3 | 3 ₽ | |
| 29 | 842-1005676 | Корпус | 1 | 1 | ||
| 30 | 842-1005696 | Прокладка | 1 | 1 | ||
| 31 | 840-1005674 | Шестерня механизма проворота (в сборе)* | 1 | 1 | 3 555 ₽ | |
| 32 | 840-1005678 | Шестерня* | 1 | 1 | 2 959 ₽ | |
| 33 | 240-1005683 | Упор | 1 | 1 | 108 ₽ | |
| 34 | 240-1005681 | Пружина | 1 | 1 | 54 ₽ | |
| 35 | 316139-П2 | Пробка КГ1/2″ | 1 | 1 | 211 ₽ | |
| 36 | 316105-П | Пробка К 1/8” | 1 | 1 | ||
| 37 | 216563-П29 | 1,5−3n Шпилька М10х х50 1,25−6g | 2 | 2 | ||
Примечания.
1 * Картер маховика 8421.1002310-51 (выполнен без канала подвода масла к пневмокомпрессору) применяется с апреля 2004 г (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессору.
2 ** Допускается замена на манжету 236-1005160-А4 (140-170-13)
Примечание - * Шестерня (модуль m=3,75 мм, число зубьев 23) применяется с декабря 2001 г. До декабря 2001 г. применялась шестерня в сборе 240.1005674 (модуль m=4,25 мм, число зубьев 22).
1 * Картер маховика 8421.1002310-51 (выполнен без канала подвода масла к пневмокомпрессору) применяется с апреля 2004 г (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессору.
2 ** Допускается замена на манжету 236-1005160-А4 (140-170-13)
Примечание - * Шестерня (модуль m=3,75 мм, число зубьев 23) применяется с декабря 2001 г. До декабря 2001 г. применялась шестерня в сборе 240.1005674 (модуль m=4,25 мм, число зубьев 22).

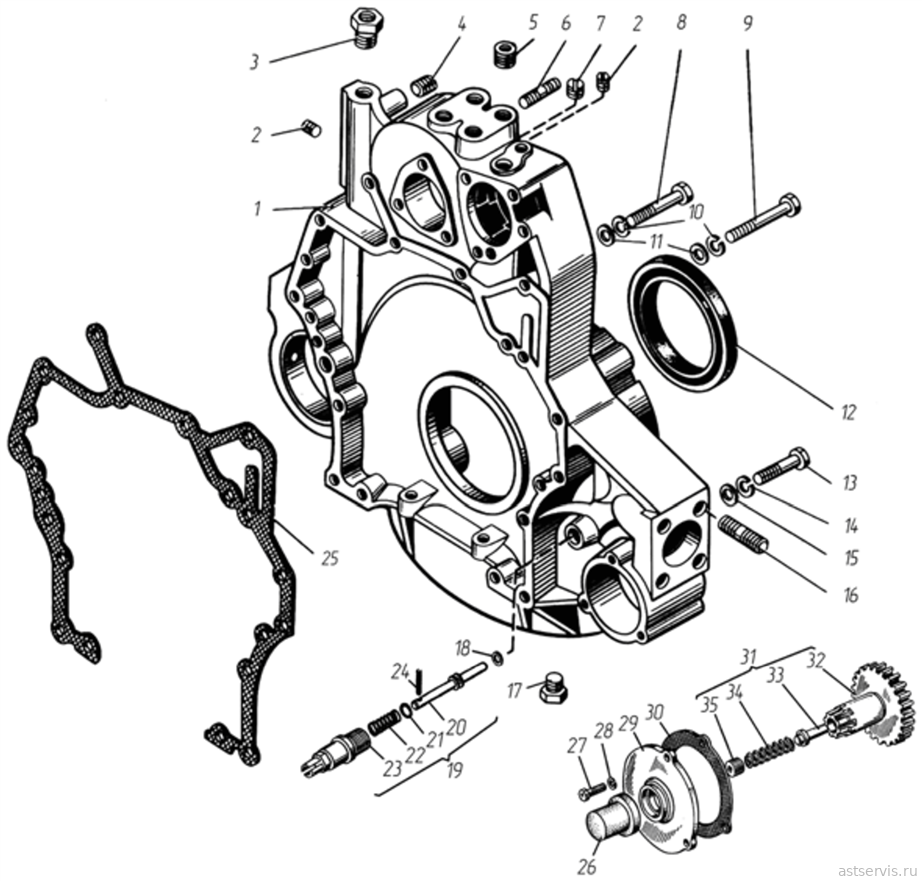

Рисунок 2а – Картер маховика
Перечень сборочных единиц и деталей к рисунку 2а
Применяемость: 8424.10-04, 8424.10-06, 8424.10-07, 8481.10, 8481.10-02, 8481.10-04, 8482.10, 85226.10, 85227.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 8423-1002310-41 | Картер маховика в сборе* | 1 | 148 788 ₽ | ||
| 1 | 8423-1002312-41 | Картер маховика | 1 | ||
| 2 | 316105-П | Пробка К 1/8” | 1 | ||
| 3 | 316615-П29 | Ввертыш М16х1,5-6Н-М24х2-6gх18 | 1 | ||
| 4 | 316621-П29 | Ввертыш М12х1,25-6Н-М18-3hх28 | 4 | ||
| 5 | 316620-П29 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 | 4 | ||
| 6 | 216563-П29 | 1,5−3n Шпилька М10х х50 1,25−6g | 2 | ||
| 7 | 316139-П2 | Пробка КГ1/2″ | 1 | 211 ₽ | |
| 8 | 200467-П29 | Болт М10х1,25-6gх110 | 3 | ||
| 9 | 200471-П29 | Болт М10х1,25-6gх140 | 2 | 129 ₽ | |
| 10 | 252136-П2 | Шайба 10.ОТ | 5 | 12 ₽ | |
| 11 | 252006-П29 | Шайба 10 | 5 | 6 ₽ | |
| 12 | 389458 | Манжета BAUM7X7 (140-170-15)** | 1 | ||
| 13 | 200404-П29 | Болт М12х1.25-6gх95 | 8 | 140 ₽ | |
| 14 | 252137-П2 | Шайба 12.ОТ | 8 | 15 ₽ | |
| 15 | 252007-П29 | Шайба 12 | 8 | 8 ₽ | |
| 16 | 216626-П29 | Шпилька 2Сп 28 М14х х35 х68 1,5−4h 30 | 8 | 100 ₽ | |
| 17 | 316172-П29 | Пробка М16х1.5-6g | 1 | 191 ₽ | |
| 18 | 312766-П | Прокладка 22х28х1.5 | 1 | 73 ₽ | |
| 19 | 840-1005440 | Фиксатор маховика в сборе | 1 | 8 820 ₽ | |
| 20 | 840-1005442 | Фиксатор маховика | 1 | ||
| 21 | 238Н-1722063 | Кольцо уплотнительное | 1 | 5 ₽ | |
| 22 | 840-1005446 | Пружина | 1 | ||
| 23 | 840-1005444 | Корпус | 1 | ||
| 24 | 313412-П29 | Штифт 6х36 | 1 | ||
| 25 | 8423-1002314 | Прокладка картера | 1 | ||
| 26 | 840-1005688 | Колпачок | 1 | 39 ₽ | |
| 27 | 201420-П29 | Болт М6-6gх20 | 3 | 8 ₽ | |
| 28 | 252134-П2 | Шайба 6.Т | 3 | 3 ₽ | |
| 29 | 842-1005676 | Корпус | 1 | ||
| 30 | 842-1005696 | Прокладка | 1 | ||
| 31 | 840-1005674 | Шестерня механизма проворота (в сборе)* | 1 | 3 555 ₽ | |
| 32 | 840-1005678 | Шестерня* | 1 | 2 959 ₽ | |
| 33 | 240-1005683 | Упор | 1 | 108 ₽ | |
| 34 | 240-1005681 | Пружина | 1 | 54 ₽ | |
| 35 | 316139-П2 | Пробка КГ1/2″ | 1 | 211 ₽ | |
| 36 | 316105-П | Пробка К 1/8” | 1 | ||
| 37 | 216563-П29 | 1,5−3n Шпилька М10х х50 1,25−6g | 2 |
Примечания.
1 * Картер маховика 8423.1002310-41 ( выполнен без канала подвода масла к пневмокомпрессору ) применяется с апреля 2004 г. (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессору.
Примечание - * Шестерня 840.1005674 (модуль m =3,75мм, число зубьев 23) применяется с декабря 2001 г.(см. примечание к стартеру). До декабря 2001 г. применялась шестерня 240.1005674 (модуль m =4,25мм, число зубьев 22).
1 * Картер маховика 8423.1002310-41 ( выполнен без канала подвода масла к пневмокомпрессору ) применяется с апреля 2004 г. (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессору.
Примечание - * Шестерня 840.1005674 (модуль m =3,75мм, число зубьев 23) применяется с декабря 2001 г.(см. примечание к стартеру). До декабря 2001 г. применялась шестерня 240.1005674 (модуль m =4,25мм, число зубьев 22).

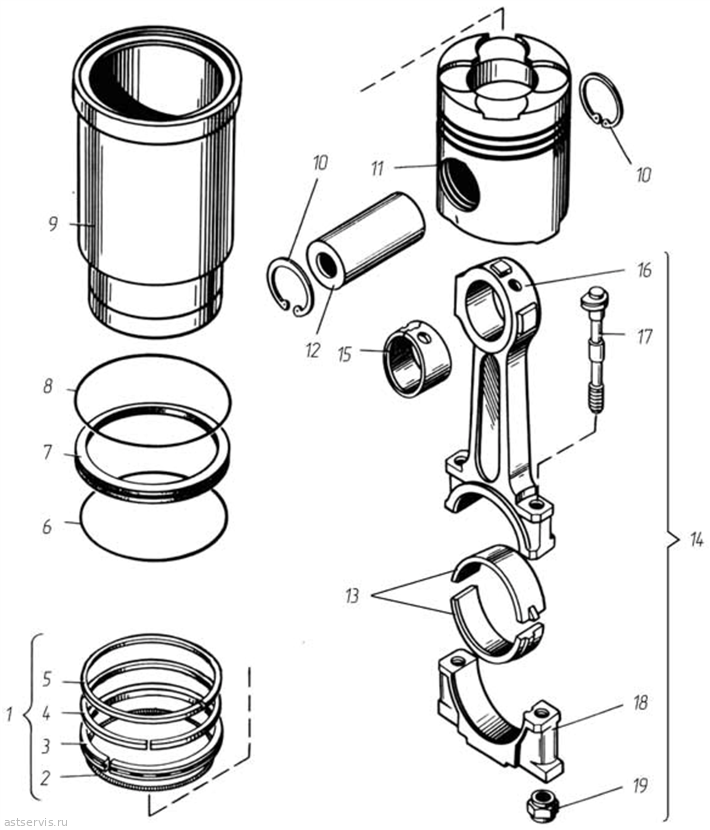

Рисунок 4 – Гильза цилиндра, поршень и шатун
Перечень сборочных единиц и деталей к рисунку 4
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-031, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8481.10, 8481.10-02, 8481.10-05, 8481.10-07, 8482.10, 8486.10-02, 8486.10-03; 2 — 8424.10-03, 8424.10-033, 8424.10-08, 8431.10, 8435.10, 8463.10, 8481.10-04, 8481.10-08, 8522.10, 85226.10, 85227.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 1 | 8421-1004002 | Кольца поршневые, комплект* | 8 | 8 | 1 386 ₽ аналог: 5 273 ₽ | |
| 2 | 840-1004038 | Расширитель маслосъемного кольца* | 8 | 8 | ||
| 3 | 840-1004035 | Кольцо маслосъемное* | 8 | 8 | ||
| 4 | 8401-1004032-02 | Кольцо компрессионное второе* | 8 | 8 | ||
| 5 | 840-1004030 | Кольцо компрессионное верхнее* | 8 | 8 | ||
| 6 | 2531116594 | Кольцо уплотнительное 150-155-25-2-5 | 8 | 8 | 224 ₽ | |
| 7 | 840-1002040 | Кольцо уплотнительное | 8 | 8 | ||
| 8 | 2531116381 | Кольцо уплотнительное 160-170-58-2-5 | 8 | 8 | ||
| 9 | 840-1002021-11 | Гильза цилиндра | 8 | 8 | 12 223 ₽ | |
| 10 | 8401-1004022 | Кольцо упорное | 16 | 16 | 199 ₽ | |
| 11 | 8401-1004015-01 | Поршень | 8 | — | уточняем | |
| 847-1004015 | Поршень | — | 8 | |||
| 12 | 8401-1004020 | Палец поршневой | 8 | 8 | ||
| 13 | 840-1004058 | Вкладыш шатуна* | 16 | 16 | 250 ₽ | |
| 14 | 8401-1004045 | Шатун в сборе | 8 | 8 | 36 491 ₽ аналог: 8 820 ₽ | |
| 15 | 8401-1004052-01 | Втулка шатуна* | 8 | 8 | уточняем аналог: 459 ₽ | |
| 16 | 8401-1004050 | Шатун | 8 | 8 | ||
| 17 | 840-1004062 | Болт крышки шатуна | 16 | 16 | 1 403 ₽ | |
| 18 | 8401-1004055 | Крышка шатуна | 8 | 8 | ||
| 19 | 840-1004064 | Гайка | 16 | 16 | 286 ₽ | |
| 840-1004005 | Болт и гайка шатуна, комплект | 16 | 16 | |||
| 842-1000104 | Вкладыши шатуна, комплект* | 1 | 1 | |||
| 8401-1004001-01 | Гильза, поршень, поршневые и уплотнительные кольца, комплект | 8 | — | 15 912 ₽ | ||
| 847-1004001 | Гильза, поршень, поршневые и уплотнительные кольца, комплект | — | 8 | |||
Примечание - * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.

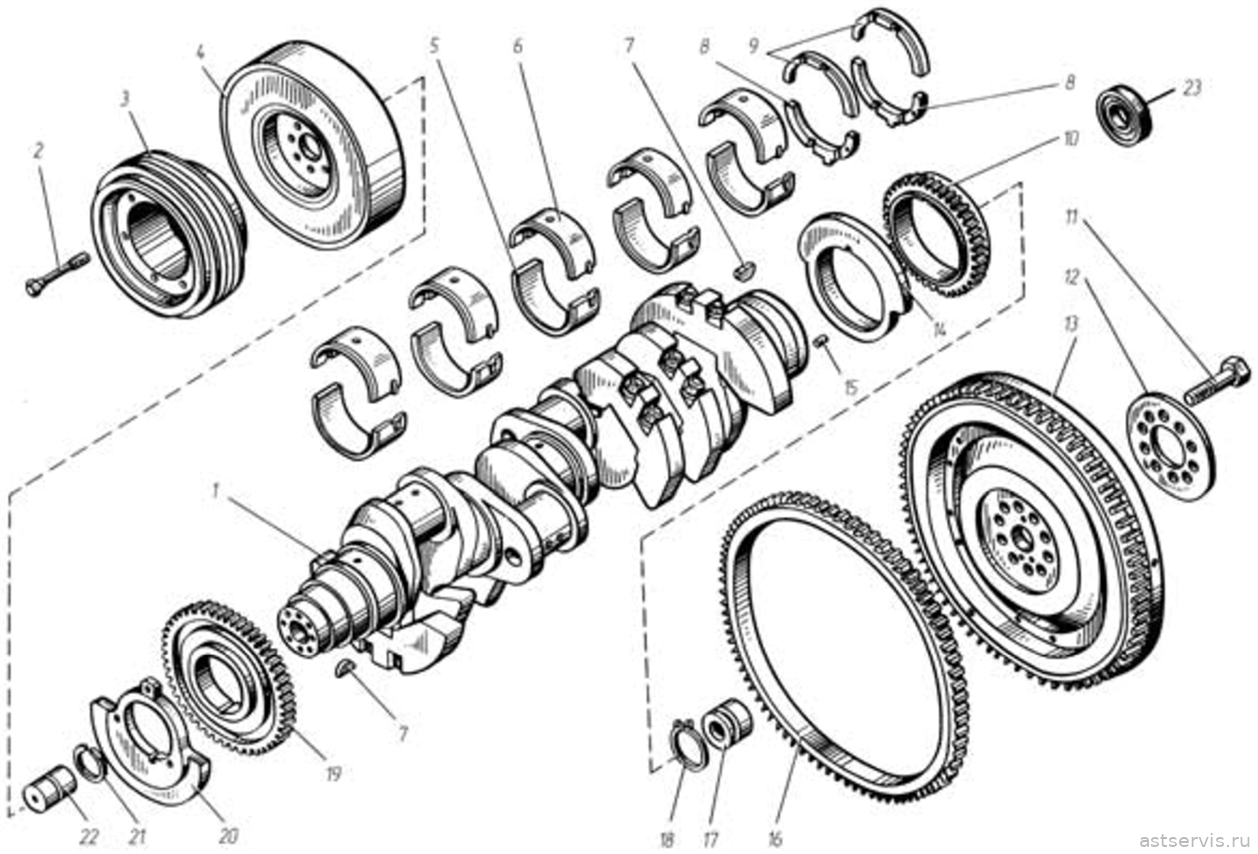

Рисунок 5 – Коленчатый вал и маховик
Перечень сборочных единиц и деталей к рисунку 5
Группы моделей двигателей: 1 — 8424.10, 8421.10, 8424.10-03; 2 — 8424.10-021; 3 — 8424.10-031; 4 — 8424.10-033; 5 — 8424.10-04; 6 — 8424.10-05; 7 — 8424.10-06; 8 — 8424.10-07; 9 — 8424.10-08; 10 — 8431.10; 11 — 8435.10; 12 — 8463.10; 13 — 8481.10, 8481.10-04, 8481.10-02; 14 — 8481.10-05; 15 — 8481.10-07; 16 — 8481.10-08; 17 — 8482.10; 18 — 8486.10-02, 8486.10-03; 19 — 8522.10; 20 — 85226.10, 85227.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 8421-1005007 | Вал коленчатый в сборе с подшипником и шестернями | гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–17: — гр. 18: 1 гр. 19–20: — | 294 276 ₽ | ||
| 8423-1005010 | Вал коленчатый в сборе с шестернями | гр. 1: — гр. 2–11: 1 гр. 12: — гр. 13–17: 1 гр. 18: — гр. 19–20: 1 | 294 082 ₽ | ||
| 1 | 842-1005015 | Вал коленчатый | 1 | ||
| 2 | 840-1005062 | Болт | 8 | ||
| 3 | 841-1005061 | Шкив | гр. 1–2: 1 гр. 3: 1* гр. 4–7: 1 гр. 8: — гр. 9–10: 1 гр. 11–20: — | 12 529 ₽ | |
| 8423-1005061-20 | Шкив | гр. 1–2: — гр. 3: 1* гр. 4–12: — гр. 13–14: 1 гр. 15–16: — гр. 17: 1 гр. 18–20: — | 14 692 ₽ | ||
| 8424-1005061-20 | Шкив | гр. 1–7: — гр. 8: 1 гр. 9–20: — | уточняем | ||
| 8463-1005061 | Шкив | гр. 1–11: — гр. 12: 1 гр. 13–20: — | |||
| 8481-1005061 | Шкив | гр. 1–10: — гр. 11: 1 гр. 12–20: — | 32 165 ₽ | ||
| 8481-1005061-26 | Шкив | гр. 1–19: — гр. 20: 1** | |||
| 8481-1005061-27 | Шкив | гр. 1–14: — гр. 15–16: 1 гр. 17–20: — | |||
| 8486-1005061-12 | Шкив | гр. 1–17: — гр. 18: 1 гр. 19–20: — | 30 431 ₽ | ||
| 8522-1005061 | Шкив | гр. 1–18: — гр. 19: 1 гр. 20: — | |||
| 4 | 840-1005070 | Гаситель крутильных колебаний | 1 | ||
| 5 | 840-1005171 | Вкладыш нижний*** | 5 | 319 ₽ | |
| 6 | 840-1005170 | Вкладыш верхний*** | 5 | 319 ₽ | |
| 7 | 4598246270 | Шпонка 8х11 сегментная | 3 | ||
| 8 | 840-1005194-10 | Полукольцо упорного подшипника нижнее* | 2 | 723 ₽ аналог: 894 ₽ | |
| 9 | 840-1005193 | Полукольцо упорного подшипника верхнее* | 2 | 647 ₽ аналог: 800 ₽ | |
| 10 | 840-1005030-01 | Шестерня распределительная | 1 | 8 456 ₽ | |
| 11 | 840-1005023 | Болт | 10 | 2 052 ₽ | |
| 12 | 840-1005128 | Пластина | гр. 1: 1 гр. 2–4: — гр. 5–9: 1 гр. 10: — гр. 11–17: 1 гр. 18: — гр. 19–20: 1 | 600 ₽ | |
| 8421-1005128-01 | Пластина | гр. 1: — гр. 2–4: 1 гр. 5–9: — гр. 10: 1 гр. 11–20: — | |||
| 13 | 8421-1005115-11 | Маховик | гр. 1: 1 гр. 2: — гр. 3: ** 1 гр. 4–11: — гр. 12: 1 гр. 13–20: — | уточняем | |
| 8423-1005115-21 | Маховик | гр. 2: — гр. 3: —— гр. 4–5: — гр. 6: 1 гр. 7–8: — гр. 9: 1 гр. 10–12: — гр. 13: 1 гр. 14–16: — гр. 17: 1 гр. 18–19: — гр. 20: 1 | уточняем | ||
| 8424-1005115-21 | Маховик | гр. 1: — гр. 2: 1 гр. 3–20: — | |||
| 8481-1005115-07 | Маховик | гр. 2: — гр. 3: —— гр. 4–14: — гр. 15: 1 гр. 16–20: — | |||
| 8481-1005115-31 | Маховик | гр. 2: — гр. 3: —— гр. 4–10: — гр. 11: 1 гр. 12–13: — гр. 14: 1 гр. 15–20: — | уточняем | ||
| 8481-1005115-40 | Маховик | гр. 2: — гр. 3: —— гр. 4: — гр. 5: 1 гр. 6: — гр. 7–8: 1 гр. 9–20: — | |||
| 8522-1005115-10 | Маховик | гр. 2: — гр. 3: —— гр. 4–18: — гр. 19: 1 гр. 20: — | |||
| 8531-1005115 | Маховик | гр. 2: — гр. 3: ** —1 гр. 4: 1 гр. 5–9: — гр. 10: 1 гр. 11–20: — | 61 354 ₽ | ||
| 842-1005118-10 | Маховик | гр. 2: — гр. 3: —— гр. 4–15: — гр. 16: 1 гр. 17–20: — | |||
| 14 | 8423-1005027 | Противовес задний | 1 | ||
| 15 | 313465-П | Штифт 10х40 | 1 | ||
| Обод зубчатый*** | |||||
| 16 | 842-1005125-20 | (входит в состав маховика) | 1 | 17 014 ₽ | |
| 17 | 840-1005121-01 | Втулка установочная | гр. 1–4: — гр. 5–9: 1 гр. 10: — гр. 11: 1 гр. 12: — гр. 13–17: 1 гр. 18: — гр. 19–20: 1 | 3 329 ₽ | |
| 842-1005121 | Втулка установочная | гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–20: — | 6 678 ₽ | ||
| 8424-1005121-21 | Втулка установочная | гр. 1: — гр. 2: 1 гр. 3–20: — | |||
| 8531-1005121 | Втулка установочная | гр. 1–2: — гр. 3–4: 1 гр. 5–9: — гр. 10: 1 гр. 11–20: — | |||
| 18 | 840-1005122 | Кольцо упорное | гр. 1: 1 гр. 2–4: — гр. 5–9: 1 гр. 10: — гр. 11–17: 1 гр. 18: — гр. 19–20: 1 | 452 ₽ | |
| 19 | 841-1011240 | Шестерня привода масляного насоса | 1 | 16 559 ₽ | |
| 20 | 8423-1005026 | Противовес передний | 1 | 6 692 ₽ | |
| 21 | 840-1005526 | Кольцо упорное | 1 | 257 ₽ | |
| 22 | 840-1005525 | Вставка коленчатого вала | 1 | 1 424 ₽ | |
| 23 | 4512133873 | Подшипник 305 ГОСТ 8338-75 | гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–17: — гр. 18: 1 гр. 19–20: — | ||
| Подшипник 160305 ГОСТ 8882-75 | гр. 1–2: — гр. 3–4: 1 гр. 5–9: — гр. 10: 1 гр. 11–20: — | ||||
| Подшипник 60206 ГОСТ 7242-89 | гр. 1: — гр. 2: 1 гр. 3–20: — | ||||
| 842-1000102 | Вкладыши коренных подшипников, комплект* | 1 | |||
| 8423-1000107 | Вал коленчатый с коренными и шатунными вкладышами, комплект | 1 |
Примечания.
1 * На двигателе 8424.10-031 под к/п ЯМ3-2393-10 – шкив 8423.1005061-20 под к/п 202 – шкив 841.1005061.
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 ** На двигателе 8424.10-031 под к/п 202 – маховик 8421.1005115-11; под к/п ЯМ3-2393-10 – маховик 8531.1005115.
3 *** Обод зубчатый 842.1005125-20 (модуль m=3.75мм, число зубьев 132) применяется с декабря 2001 г. До декабря 2001 г. применялся обод зубчатый 842.1005125-10 (модуль m=4.25мм, число зубьев 115).
Примечание – * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
1 * На двигателе 8424.10-031 под к/п ЯМ3-2393-10 – шкив 8423.1005061-20 под к/п 202 – шкив 841.1005061.
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 ** На двигателе 8424.10-031 под к/п 202 – маховик 8421.1005115-11; под к/п ЯМ3-2393-10 – маховик 8531.1005115.
3 *** Обод зубчатый 842.1005125-20 (модуль m=3.75мм, число зубьев 132) применяется с декабря 2001 г. До декабря 2001 г. применялся обод зубчатый 842.1005125-10 (модуль m=4.25мм, число зубьев 115).
Примечание – * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
Рисунок 5а – Маховик
Перечень сборочных единиц и деталей к рисунку 5а
Применяемость: 8486.10-02, 8486.10-03
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 8486-1005115-20 | Маховик в сборе | 1 | уточняем | ||
| 1 | 8486-1005118-10 | Маховик с ободом* | 1 | ||
| 2 | 8486-1605042 | Палец | 22 | ||
| 3 | 2531112228 | Кольцо 155-160-36-2-5 | 2 | 85 ₽ | |
| 4 | 8486-1005121-10 | Фланец маховика | 1 | уточняем | |
| 5 | 240-1307090 | Манжета 25х42х10 | 1 | уточняем аналог: 33 ₽ | |
| 6 | 700.00.16.017 | Амортизатор | 22 | ||
| 7 | 8486-1605041 | Кольцо | 1 | 5 512 ₽ | |
| 8 | 8486-1605040 | Полумуфта ведущая | 1 | уточняем | |
| 9 | 8486-1605044 | Зубчатый венец** | 1 | уточняем | |
| 10 | 8486-1605047 | Кольцо дистанционное** | 1 | ||
| 11 | 8486-1605048 | Кольцо запорное** | 1 | ||
| 12 | 250959-П | Гайка М12 | 22 | ||
| 13 | 258039-П29 | Шплинт 3,2х20.016 | 22 | 5 ₽ |
Примечания.
1 * В состав маховика 8486.1005118-10 входит зубчатый обод 842.1005125-20.
2 ** Не входят в состав маховика.
1 * В состав маховика 8486.1005118-10 входит зубчатый обод 842.1005125-20.
2 ** Не входят в состав маховика.
