Рисунки раздела:
- Рисунок 10 – Распределительный вал
- Рисунок 11 – Клапаны и толкатели
- Рисунок 12 – Газопровод двигателей ЯМ3-240М2 и ЯМ3-240БМ2
- Рисунок 13 – Газопровод двигателей ЯМ3-240НМ2 и ЯМ3-240ПМ2

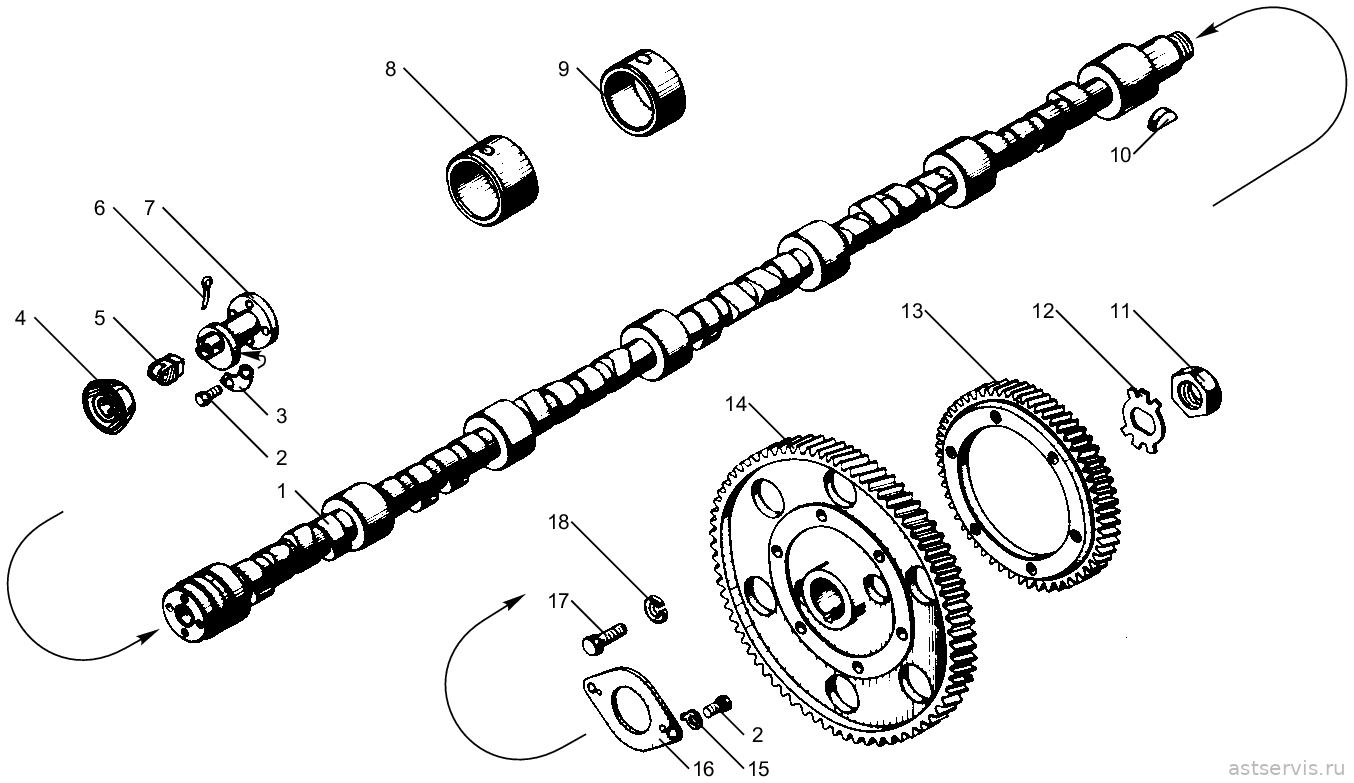

Рисунок 10 – Распределительный вал
Перечень сборочных единиц и деталей к рисунку 10
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1006015 | Вал распределительный | 1 | 1 | 1 | 1 | ||
| 2 | 310129-П2 | Болт крепления эксцентрика | 4 | 4 | 4 | 4 | ||
| 3 | 240-1106354 | Пластина замковая | 2 | 2 | 2 | 2 | ||
| 4 | 240-3813870 | Маслоотражатель | 1 | 1 | 1 | — | ||
| 5 | 240-3813862-Б | Сухарь привода датчика тахометра | 1 | 1 | 1 | — | ||
| 6 | 258040-П29 | Шплинт 3,2х25 | 1 | 1 | 1 | — | уточняем | |
| 7 | 240-1106352 | Эксцентрик привода топливоподкачивающего насоса | 1 | 1 | 1 | 1 | ||
| 8 | 236-1006026-АР1 | Втулка распределительного вала передняя | 2 | 2 | 2 | 2 | ||
| 9 | 236-1006037-АР1 | Втулка распределительного вала | 5 | 5 | 5 | 5 | ||
| 10 | 314047-П2 | Шпонка сегментная | 1 | 1 | 1 | 1 | ||
| 11 | 311412-П2 | Гайка | 1 | 1 | 1 | 1 | ||
| 12 | 312580-П2 | Шайба замковая | 1 | 1 | 1 | 1 | ||
| 13 | 240-1029116 | Шестерня привода топливного насоса ведущая | 1 | 1 | 1 | 1 | ||
| 14 | 240-1006214 | Шестерня распределительного вала | 1 | 1 | 1 | 1 | ||
| 15 | 312538-П2 | Шайба замковая | 2 | 2 | 2 | 2 | ||
| 16 | 240-1006236 | Фланец упорный | 1 | 1 | 1 | 1 | ||
| 17 | 310130-П2 | Болт М10х1х27 | 6 | 6 | 6 | 6 | ||
| 18 | 252156-П2 | Шайба пружинная | 6 | 6 | 6 | 6 | ||
Рисунок 11 – Клапаны и толкатели
Перечень сборочных единиц и деталей к рисунку 11
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1007245 | Втулка оси толкателя средняя | 1 | 1 | 1 | 1 | ||
| 2 | 236-1007180 | Толкатель в сборе | 24 | 24 | 24 | 24 | ||
| 3 | 240-1007176-А | Штанга толкателя | 24 | 24 | 24 | 24 | ||
| 4 | 236-1007148-Б | Винт регулировочный | 24 | 24 | 24 | 24 | ||
| 5 | 236-1007144-В | Коромысло клапана с втулкой в сборе | 24 | 24 | 24 | 24 | ||
| 6 | 311516-П2 | Гайка | 24 | 24 | 24 | 24 | аналог: 108 руб. | |
| 7 | 240-1007102-Б | Ось коромысел | 12 | 12 | 12 | 12 | ||
| 8 | 250515-П2 | Гайка | 12 | 12 | 12 | 12 | ||
| 9 | 236-1007118-В | Втулка коромысла клапана | 24 | 24 | 24 | 24 | ||
| 10 | 236-1007028-А | Сухарь клапана | 48 | 48 | 48 | 48 | аналог: 21 руб. | |
| 11 | 236-1007026-Б | Втулка тарелки пружины клапана | 24 | 24 | 24 | 24 | ||
| 12 | 236-1007024-В | Тарелка пружины клапана | 24 | 24 | 24 | 24 | ||
| 13 | 236-1007103-А | Кольцо упорное | 24 | 24 | 24 | 24 | ||
| 14 | 312392-П2 | Шайба упорная | 24 | 24 | 24 | 24 | ||
| 15 | 312313-П2 | Шайба | 12 | 12 | 12 | 12 | ||
| 16 | 240-1007106-В | Стойка оси коромысел в сборе | 12 | 12 | 12 | 12 | ||
| 17 | 236-1007020-А | Пружина клапана наружная | 24 | 24 | 24 | 24 | ||
| 18 | 236-1007015-В4 | Клапан выпускной | 12 | 12 | 12 | 12 | ||
| 19 | 236-1007021-А | Пружина клапана внутренняя | 24 | 24 | 24 | 24 | ||
| 20 | 236-1007010-В | Клапан впускной | 12 | 12 | 12 | 12 | ||
| 21 | 236-1007025-Б | Шайба пружин клапана | 24 | 24 | 24 | 24 | ||
| 22 | 240-1007247 | Втулка оси толкателей крайняя | 2 | 2 | 2 | 2 | ||
| 23 | 240-1007236 | Ось толкателей крайняя в сборе | 2 | 2 | 2 | 2 | ||
| 24 | 236-1007186 | Втулка толкателя | 48 | 48 | 48 | 48 | ||
| — | 201-1007190 | Ролик толкателя | 24 | 24 | 24 | 24 | ||
| 25 | 240-1007244 | Втулка оси толкателей | 4 | 4 | 4 | 4 | ||
| 26 | 240-1007242 | Ось толкателя средняя | 1 | 1 | 1 | 1 | ||

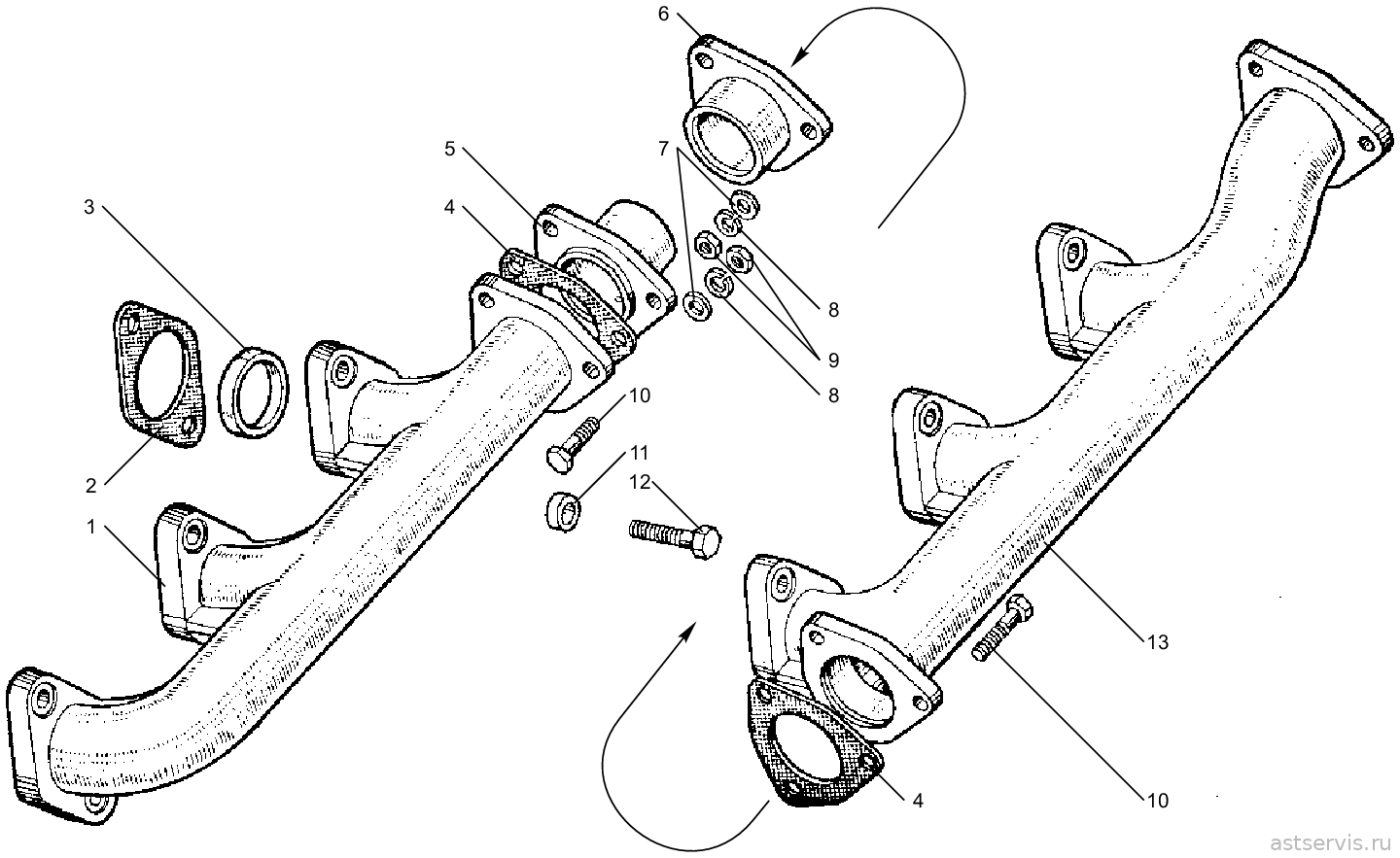

Рисунок 12 – Газопровод двигателей ЯМ3-240М2 и ЯМ3-240БМ2
Перечень сборочных единиц и деталей к рисунку 12
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1008022 | Коллектор выпускной | 2 | — | — | 2 | ||
| 2 | 240-1008027 | Прокладка | 12 | — | — | 12 | аналог: 21 руб. | |
| 3 | 240-1008060 | Втулка предохранительная прокладки | 12 | — | — | 12 | ||
| 4 | 240-1008098 | Прокладка фланца | 4 | — | — | 4 | аналог: 22 руб. | |
| 5 | 240-1008252-А | Полумуфта внутренняя | 2 | — | — | 2 | ||
| 6 | 240-1008254-А | Полумуфта наружная | 2 | — | — | 2 | ||
| 7 | 252038-П2 | Шайба | 12 | — | — | 12 | ||
| 8 | 252135-П2 | Шайба пружинная | 12 | — | — | 12 | ||
| 9 | 250610-П5 | Гайка | 12 | — | — | 12 | ||
| 10 | 201464-П29 | Болт М8х40 крепления наружной полумуфты | 12 | — | — | 12 | ||
| 11 | 240Н-1008510 | Втулка | 24 | — | — | 24 | аналог: 44 руб. | |
| 12 | 310258-П | Болт М10х45 крепления коллекторов | 24 | — | — | 24 | ||
| 13 | 240-1008024 | Коллектор выпускной проходной | 2 | — | — | 2 | ||

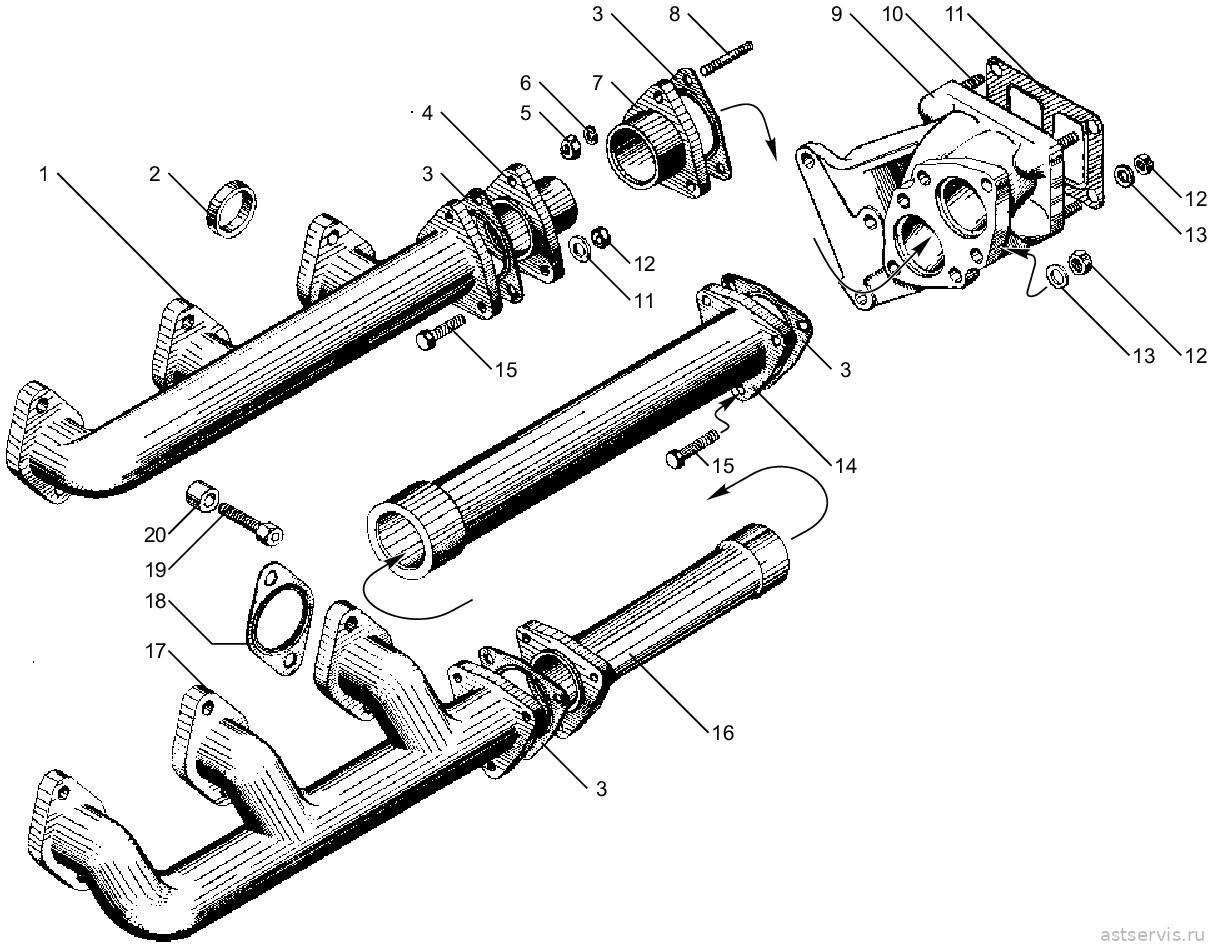

Рисунок 13 – Газопровод двигателей ЯМ3-240НМ2 и ЯМ3-240ПМ2
Перечень сборочных единиц и деталей к рисунку 13
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240Н-1008022-А | Коллектор выпускной передний | — | 2 | 2 | — | ||
| 2 | 240-1008060 | Втулка предохранительная | — | 16 | 16 | — | ||
| 3 | 240-1008098 | Прокладка фланца | — | 8 | 8 | — | аналог: 22 руб. | |
| 4 | 240-1008252-А | Полумуфта внутренняя | — | 2 | 2 | — | ||
| 5 | 250515-П29 | Гайка | — | 6 | 6 | — | ||
| 6 | 252137-П2 | Шайба пружинная | — | 6 | 6 | — | ||
| 7 | 240-1008254-А | Полумуфта наружная | — | 2 | 2 | — | ||
| 8 | 216281-П29 | Шпилька | — | 6 | 6 | — | ||
| 9 | 240Н-1008480 | Патрубок-кронштейн левый в сборе | — | 1 | 1 | — | ||
| — | 240Н-1008475 | Патрубок-кронштейн правый в сборе | — | 1 | 1 | — | ||
| 10 | 310443-П | Шпилька М10х28 20/20 крепления турбокомпрессора | — | 8 | 8 | — | ||
| 11 | 238Ф-1118158 | Прокладка корпуса турбины | — | 2 | 2 | — | аналог: 80 руб. | |
| 12 | 250512-П5 | Гайка | — | 32 | 32 | — | аналог: 8 руб. | |
| 13 | 312300-П2 | Шайба | — | 41 | 41 | — | ||
| 14 | 240Н-1008071-А | Патрубок подводящий задний в сборе | — | 2 | 2 | — | ||
| 15 | 310258-П | Болт М10х45 крепления полумуфты и патрубка | — | 24 | 24 | — | ||
| 16 | 240Н-1008041-Б2 | Патрубок подводящий передний в сборе | — | 2 | 2 | — | ||
| 17 | 240Н-1008024-А | Коллектор выпускной задний | — | 2 | 2 | — | ||
| 18 | 240Н-1008027-А | Прокладка выпускного коллектора | — | 12 | 12 | — | ||
| 19 | 240Н-1008504 | Болт крепления коллекторов | — | 24 | 24 | — | аналог: 60 руб. | |
| 20 | 240Н-1008510 | Втулка | — | 24 | 24 | — | аналог: 44 руб. | |
