Рисунки раздела:
- Рисунок 22 – Привод топливного насоса высокого давления
- Рисунок 23 – Привод агрегатов
- Рисунок 24 – Привод вспомогательных агрегатов
Рисунок 22 – Привод топливного насоса высокого давления
Перечень сборочных единиц и деталей к рисунку 22
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 45 9556 1057 | Гайка М10 | 4 | 4 | 4 | 4 | ||
| 2 | 252156-П2 | Шайба пружинная | 6 | 6 | 6 | 6 | ||
| 3 | 252006-П29 | Шайба плоская | 8 | 8 | 8 | 8 | ||
| 4 | 236-1029274 | Пластина | 8 | 8 | 8 | 8 | аналог: 120 руб. | |
| 5 | 236-1029264-Г | Фланец полумуфты | 1 | 1 | 1 | 1 | ||
| 6 | 236-1029268-Г | Полумуфта ведущая | 1 | 1 | 1 | 1 | аналог: 315 руб. | |
| 7 | 310111-П29 | Болт крепления пластин к ведомой полумуфте М10х16 | 2 | 2 | 2 | 2 | ||
| 8 | 201456-П29 | Болт крепления ведомой полумуфты М8х20 | 4 | 4 | 4 | 4 | аналог: 12 руб. | |
| 9 | 252135-П2 | Шайба пружинная | 4 | 4 | 4 | 4 | ||
| 10 | 236-1029286-Б2 | Полумуфта ведомая | 1 | 1 | 1 | 1 | ||
| 11 | 45 9348 1571 | Болт М10х70 | 2 | 2 | 2 | 2 | ||
| 12 | 240-1029284-В | Болт фланца полумуфты М10х36 | 1 | 1 | 1 | 1 | ||
| 13 | 310103-П29 | Болт М10х35 | 2 | 2 | 2 | 2 | ||
| 14 | 312681-П2 | Шайба плоская | 6 | 6 | 6 | 6 | ||
| — | 240-1029300 | Муфта привода топливного насоса в сборе | 1 | 1 | 1 | 1 | уточняем аналог: 1 275 руб. | |

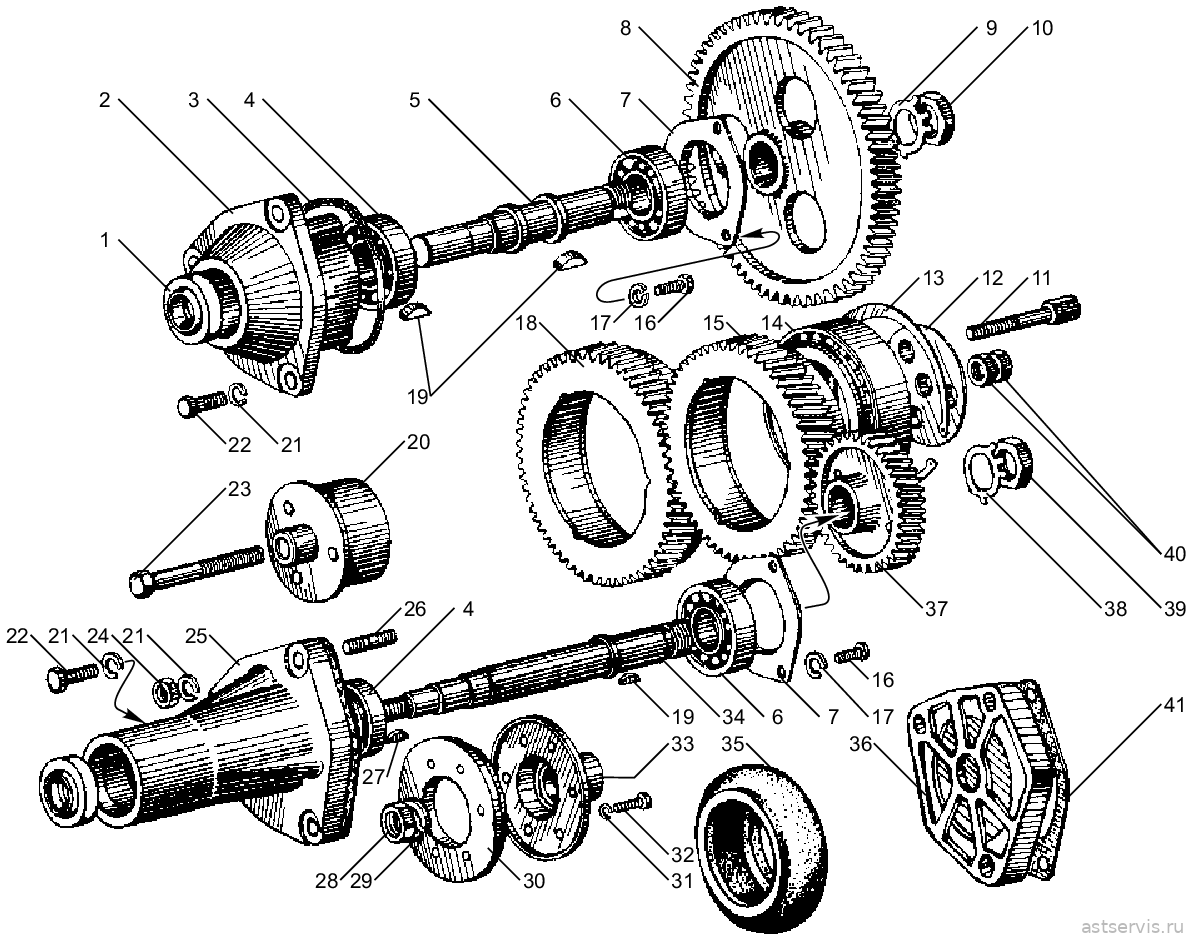

Рисунок 23 – Привод агрегатов
Перечень сборочных единиц и деталей к рисунку 23
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 236-1029240 | Манжета | 2 | 2 | 2 | 1 | аналог: 35 руб. | |
| — | 240-1029170 | Корпус привода топливного насоса с манжетой в сборе | 1 | 1 | 1 | 1 | ||
| 2 | 240-1029172 | Корпус привода топливного насоса | 1 | 1 | 1 | 1 | ||
| 3 | 25 3111 2634 | Кольцо 105-110-30-2-1 | 1 | 1 | 1 | 1 | ||
| 4 | 46 1212 1626 | Шарикоподшипник 6-205К | 2 | 2 | 2 | 1 | ||
| 5 | 236-1029154-Б2 | Вал привода топливного насоса | 1 | 1 | 1 | 1 | аналог: 495 руб. | |
| 6 | 46 1213 3873 | Шарикоподшипник 305 | 2 | 2 | 2 | 1 | ||
| 7 | 236-1308107 | Фланец упорный | 2 | 2 | 2 | 1 | уточняем аналог: 39 руб. | |
| 8 | 240-1029122 | Шестерня привода топливного насоса | 1 | 1 | 1 | 1 | ||
| 9 | 312510-П2 | Шайба стопорная | 1 | 1 | 1 | 1 | ||
| 10 | 250661-П2 | Гайка | 1 | 1 | 1 | 1 | ||
| 11 | 240-1029346 | Болт крепления цапфы | 6 | 6 | 6 | 6 | ||
| 12 | 240-1029347 | Шайба упорная | 2 | 2 | 2 | 2 | ||
| 13 | 240-1029078 | Кольцо пружинное упорное | 2 | 2 | 2 | 2 | ||
| 14 | 46 2453 5358 | Роликоподшипник 97814У | 2 | 2 | 2 | 2 | ||
| 15 | 240-1029104-А | Шестерня промежуточная привода водяного насоса | 1 | 1 | 1 | 1 | ||
| 16 | 201456-П29 | Болт крепления упорного фланца М8х20 | 6 | 6 | 6 | 3 | аналог: 12 руб. | |
| 17 | 252135-П2 | Шайба пружинная | 6 | 6 | 6 | 3 | ||
| 18 | 240-1029074-А | Шестерня промежуточная привода масляного насоса | 1 | 1 | 1 | 1 | ||
| 19 | 314042-П2 | Шпонка сегментная | 3 | 3 | 3 | 2 | ||
| 20 | 240-1029084 | Цапфа промежуточной шестерни | 2 | 2 | 2 | 2 | ||
| 21 | 252136-П2 | Шайба пружинная | 6 | 6 | 6 | 6 | ||
| 22 | 201497-П29 | Болт М10х25 | 4 | 4 | 4 | 4 | ||
| 23 | 310222-П2 | Болт стяжной М12х1,25х82 | 2 | 2 | 2 | 2 | ||
| 24 | 250513-П29 | Гайка | 2 | 2 | 2 | 2 | ||
| — | 240-1029221 | Корпус привода генератора с шестерней в сборе | 1 | 1 | 1 | — | ||
| 25 | 240-1029225 | Корпус привода генератора | 1 | 1 | 1 | — | ||
| 26 | 216262-П29 | Шпилька | 2 | 2 | 2 | 2 | ||
| 27 | 314038-П2 | Шпонка | 1 | 1 | 1 | — | ||
| 28 | 250636-П29 | Гайка | 1 | 1 | 1 | — | ||
| 29 | 252139-П2 | Шайба пружинная | 1 | 1 | 1 | — | ||
| 30 | 240-3701754-Б | Кольцо | 2 | 2 | 2 | — | ||
| 31 | 252134-П2 | Шайба пружинная | 12 | 12 | 12 | — | ||
| 32 | 201420-П29 | Болт полумуфты М6х20 | 12 | 12 | 12 | — | ||
| 33 | 240-3701755-В | Полумуфта | 1 | 1 | 1 | — | ||
| 34 | 240-1029228-А | Вал привода генератора | 1 | 1 | 1 | — | ||
| 35 | 240-3701034-Б | Оболочка муфты | 1 | 1 | 1 | — | аналог: 309 руб. | |
| 36 | 240Б-1029248-А | Заглушка | — | — | — | 1 | ||
| 37 | 240-1029230 | Шестерня привода генератора | 1 | 1 | 1 | — | ||
| 38 | 312562-П2 | Шайба стопорная | 1 | 1 | 1 | — | ||
| 39 | 250659-П2 | Гайка | 1 | 1 | 1 | — | ||
| 40 | 250615-П2 | Гайка | 4 | 4 | 4 | 4 | ||
| 41 | 240-1029178 | Прокладка | 1 | 1 | 1 | 1 | ||
Рисунок 24 – Привод вспомогательных агрегатов
Перечень сборочных единиц и деталей к рисунку 24
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1029326 | Привод вспомогательных агрегатов в сборе | 1 | 1 | 1 | 1 | ||
| 2 | 240Б-1029334 | Шкив привода вентилятора | — | — | — | 1 | ||
| 3 | 201499-П29 | Болт М10х30 | — | — | — | 6 | ||
| 4 | 252136-П29 | Шайба пружинная | 8 | 8 | 8 | 14 | ||
| 5 | 240-1029336 | Валик соединительный | 1 | 1 | 1 | 1 | ||
| 6 | 240-1029330-Б | Вал привода вспомогательных агрегатов | 1 | 1 | 1 | 1 | ||
| 7 | 45 9824 6273 | Шпонка 10х13 | 1 | 1 | 1 | 1 | ||
| 8 | 46 1213 2850 | Шарикоподшипник 211К | 1 | 1 | 1 | 1 | ||
| 9 | 240-1029339 | Втулка распорная | 1 | 1 | 1 | 1 | ||
| 10 | 46 1213 2717 | Шарикоподшипник 210К5 | 1 | 1 | 1 | 1 | ||
| 11 | 312570-П29 | Шайба стопорная | 2 | 2 | 2 | 1 | ||
| 12 | 311815-П29 | Гайка круглая | 2 | 2 | 2 | 1 | ||
| 13 | 240-1029329 | Корпус привода вспомогательных агрегатов | 1 | 1 | 1 | 1 | ||
| 14 | 240-1029338 | Кольцо пружинное упорное | 1 | 1 | 1 | 1 | ||
| 15 | 236-1028246 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | аналог: 19 руб. | |
| 16 | 250513-П29 | Гайка | 8 | 8 | 8 | 8 | ||
| — | 291782-П29 | Шпилька М10х24 | 8 | 8 | 8 | 8 | ||
| 17 | 240-1029320-Б | Кольцо запорное | 1 | 1 | 1 | 1 | ||
| 18 | 240-1029316-Б | Заглушка | 1 | 1 | 1 | 1 | ||
| 19 | 240-1005576 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | ||
| 20 | 311815-П29 | Гайка круглая | 1 | 1 | 1 | 1 | ||
| 21 | 312570-П29 | Шайба стопорная | 1 | 1 | 1 | 1 | ||
| 22 | 240-1029332 | Ступица привода вспомогательных агрегатов | 1 | 1 | 1 | 1 | ||
| 23 | 201-1005034-Б4 | Манжета | 1 | 1 | 1 | 1 | ||
| 24 | 201456-П29 | Болт М8х20 | 8 | 8 | 8 | 8 | аналог: 12 руб. | |
| 25 | 252135-П2 | Шайба пружинная | 8 | 8 | 8 | 8 | ||
| 26 | 240-1029312 | Крышка | 1 | 1 | 1 | 1 | ||
| 27 | 240-1029314 | Прокладка крышки | 1 | 1 | 1 | 1 | ||
