Рисунки раздела:
- Рисунок 39 – Трубопроводы системы охлаждения двигателей ЯМ3-240М2, ЯМ3-240НМ2 и ЯМ3-240ПМ2
- Рисунок 40 – Трубопроводы системы охлаждения двигателя ЯМ3-240БМ2
- Рисунок 41 – Сливной кран
- Рисунок 42 – Водяной насос
- Рисунок 43 – Привод вентилятора
- Рисунок 44 – Вентилятор и гидромуфта привода
- Рисунок 45 – Выключатель гидромуфты
Рисунок 39 – Трубопроводы системы охлаждения двигателей ЯМ3-240М2, ЯМ3-240НМ2 и ЯМ3-240ПМ2
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 200315-П29 | Болт М10х40 | 8 | 8 | 8 | — | ||
| 2 | 252136-П2 | Шайба пружинная | 8 | 8 | 8 | — | ||
| 3 | 240-1303130-В | Патрубок водяной коробки | 2 | 2 | 2 | — | ||
| 4 | 240-1306054 | Прокладка | 2 | 2 | 2 | — | ||
| 5 | ТС107-1306100-06 | Термостат | 2 | 2 | 2 | — | ||
| 6 | 240-1303178-В | Коробка водяная | 2 | 2 | 2 | — | ||
| 7 | 236-1306054-А | Прокладка | 2 | 2 | 2 | — | аналог: 7 руб. | |
| 8 | 252135-П2 | Шайба пружинная | 42 | 42 | 42 | — | ||
| 9 | 250511-П29 | Гайка | 8 | 8 | 8 | — | ||
| 10 | 216235-П29 | Шпилька | 8 | 8 | 8 | — | ||
| 11 | 240-1303104-Б | Труба водяная передняя правая | 1 | 1 | 1 | — | ||
| — | 240-1303105-Б | Труба водяная передняя левая | 1 | 1 | 1 | — | ||
| 12 | 236-1303268 | Прокладка | 12 | 12 | 12 | — | ||
| 13 | 316169-П2 | Пробка К 3/8” | 5 | 5 | 5 | — | ||
| 14 | 25 3111 2162 | Кольцо 046-052-36-2-1 | 4 | 4 | 4 | — | ||
| 15 | 201-1006045 | Кольцо запорное | 2 | 2 | 2 | — | ||
| 16 | 240-1303118-Б | Патрубок | 2 | 2 | 2 | — | ||
| 17 | 240-1303108-Б | Труба водяная задняя правая в сборе | 1 | 1 | 1 | — | ||
| — | 240-1303110-Б | Труба водяная задняя левая в сборе | 1 | 1 | 1 | — | ||
| 18 | 201466-П29 | Болт М8х45 | 24 | 24 | 24 | — | ||
| 19 | 240-1303152-Б | Труба подводящая | 1 | 1 | 1 | — | ||
| 20 | 240-1303016 | Фланец | 4 | 4 | 4 | — | ||
| 21 | 240-1303018 | Кольцо уплотнительное | 4 | 4 | 4 | — | ||
| 22 | 240-1303012 | Муфта соединительная | 2 | 2 | 2 | — | ||
| 23 | 250510-П29 | Гайка | 4 | 4 | 4 | — | ||
| 24 | 200274-П29 | Болт М8х75 | 5 | 5 | 5 | — | ||
| 25 | 240-1303166-Б | Патрубок | 1 | 1 | 1 | — | ||
| 26 | 201458-П29 | Болт М8х25 | 4 | 4 | 4 | — | ||
| 27 | 216502-П29 | Шпилька | 4 | 4 | 4 | — | ||
| 28 | 240-1303242-Б | Патрубок | 2 | 2 | 2 | — | ||
| 29 | 236-1303114-В | Кольцо уплотнительное | 2 | 2 | 2 | — | ||
| 30 | 240-1303246 | Фланец | 2 | 2 | 2 | — | ||
| 31 | 250508-П29 | Гайка | 4 | 4 | 4 | — | ||
| 32 | 252134-П2 | Шайба пружинная | 4 | 4 | 4 | — | ||
| 33 | 240-1002504-Б | Прокладка | 1 | 1 | 1 | — | ||
| 34 | 240-1303226 | Трубка соединительная | 1 | 1 | 1 | — | ||
| 35 | 201-1307061-А | Кольцо уплотнительное | 1 | 1 | 1 | — | ||
| 36 | 240-1303098 | Фланец | 1 | 1 | 1 | — | ||
| 37 | 201456-П29 | Болт М8х20 | 1 | 1 | 1 | — | аналог: 12 руб. | |
| 38 | 315442-П29С | Кляммер | 1 | 1 | 1 | — | ||
| 39 | 240-1303090-Б | Труба перепускная | 1 | 1 | 1 | — | ||
| 40 | 201470-П29 | Болт М8х60 | 4 | 4 | 4 | — | ||
| 41 | 252155-П2 | Шайба пружинная | 4 | 4 | 4 | — | ||
| 42 | 236-1002404 | Крышка патрубка | 2 | 2 | 2 | — | ||
| 43 | 201-1306075-А | Прокладка | 4 | 4 | 4 | — | ||

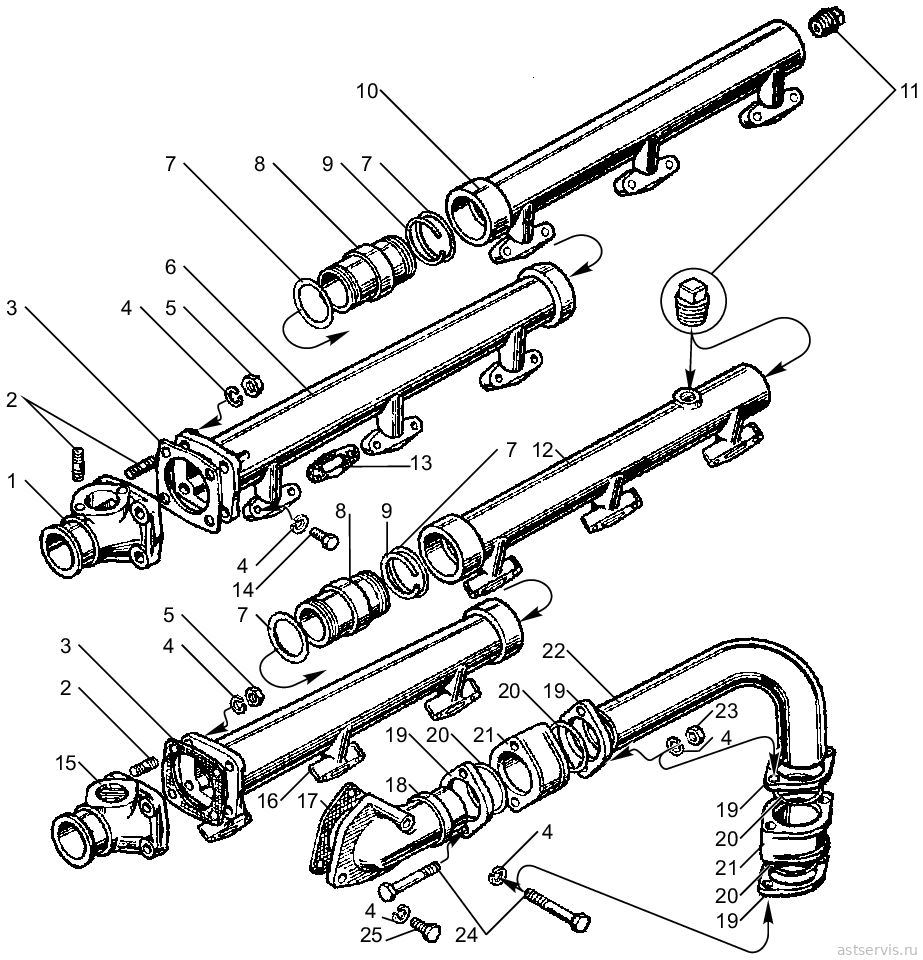

Рисунок 40 – Трубопроводы системы охлаждения двигателя ЯМ3-240БМ2
Перечень сборочных единиц и деталей к рисунку 40
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240Б-1303178 | Труба водяная правая | — | — | — | 1 | ||
| 2 | 216235-П29 | Шпилька | — | — | — | 8 | ||
| 3 | 236-1306054-А | Прокладка | — | — | — | 2 | аналог: 7 руб. | |
| 4 | 252135-П2 | Шайба пружинная | — | — | — | 43 | ||
| 5 | 250511-П29 | Гайка | — | — | — | 8 | ||
| 6 | 240-1303104-Б | Труба водяная передняя правая | — | — | — | 1 | ||
| — | 240-1303105-Б | Труба водяная передняя левая | — | — | — | 1 | ||
| 7 | 25 3111 2162 | Кольцо 046-052-36-2-1 | — | — | — | 4 | ||
| 8 | 240-1303118-Б | Патрубок | — | — | — | 2 | ||
| 9 | 201-1006045 | Кольцо запорное | — | — | — | 2 | ||
| — | 240-1303108-Б | Труба водяная задняя правая в сборе | — | — | — | 1 | ||
| — | 240-1303110-Б | Труба водяная задняя левая в сборе | — | — | — | 1 | ||
| 10 | 240-1303112-Б | Труба водяная задняя правая | — | — | — | 1 | ||
| 11 | 262507-П2 | Пробка | — | — | — | 3 | ||
| 12 | 240-1303114-Б | Труба водяная задняя левая | — | — | — | 1 | ||
| 13 | 240-1303268 | Прокладка | — | — | — | 12 | ||
| 14 | 201466-П29 | Болт М8х45 | — | — | — | 24 | ||
| 15 | 240Б-1303184 | Коробка водяная левая | — | — | — | 1 | ||
| 16 | 240-1303105-Б | Труба водяная передняя левая | — | — | — | 1 | ||
| 17 | 240-1002504-Б | Прокладка | — | — | — | 1 | ||
| 18 | 240-1303166-Б | Патрубок | — | — | — | 1 | ||
| 19 | 240-1303016 | Фланец | — | — | — | 8 | ||
| 20 | 240-1303018 | Кольцо уплотнительное | — | — | — | 8 | ||
| 21 | 240-1303012 | Муфта соединительная | — | — | — | 2 | ||
| 22 | 240-1303152-Б | Труба подводящая | — | — | — | 1 | ||
| 23 | 250510-П29 | Гайка | — | — | — | 8 | ||
| 24 | 200274-П29 | Болт М8х75 | — | — | — | 9 | ||
| 25 | 201458-П29 | Болт М8х25 | — | — | — | 2 | ||

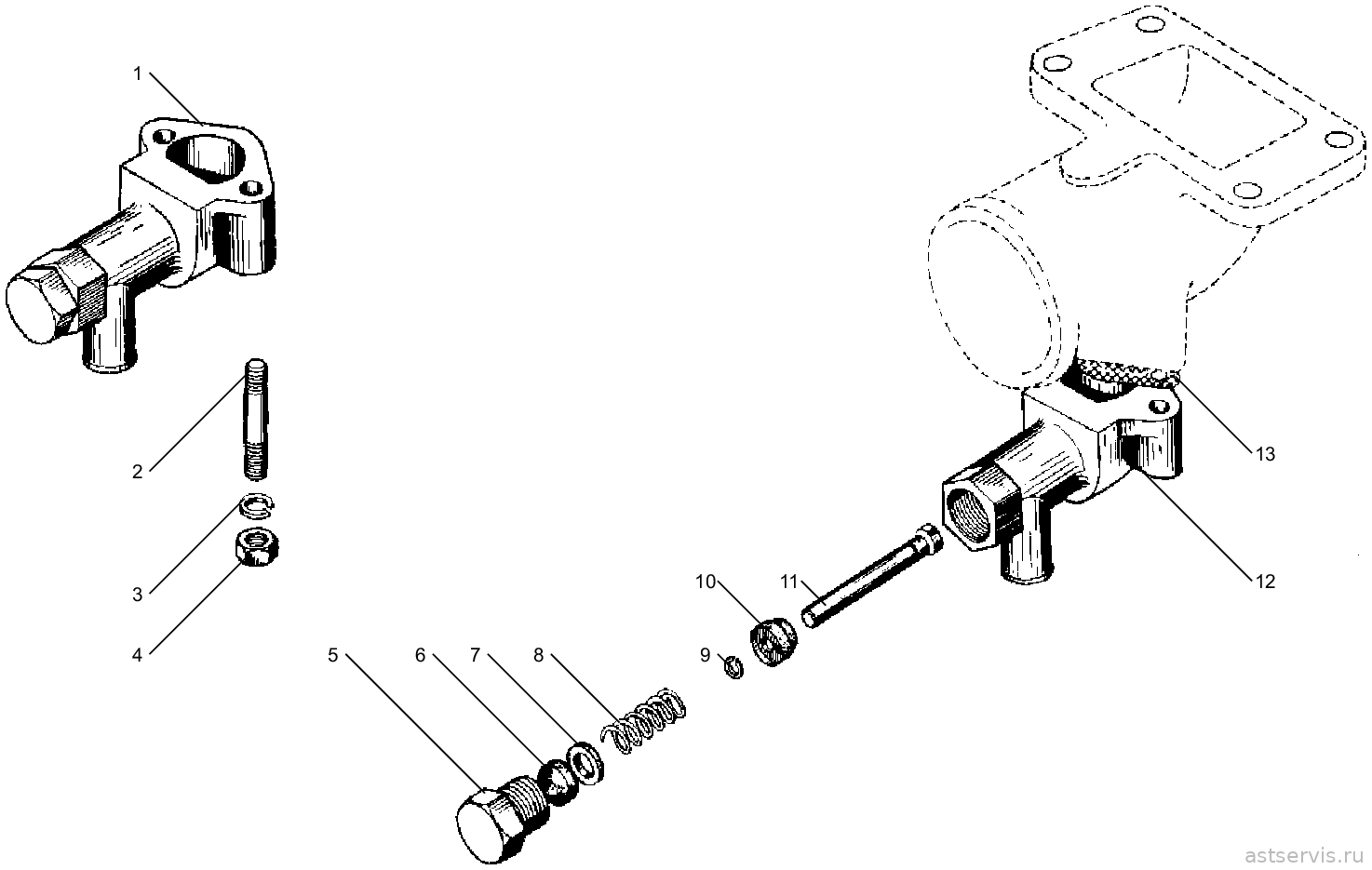

Рисунок 41 – Сливной кран
Перечень сборочных единиц и деталей к рисунку 41
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1305010-Б | Кран сливной в сборе | 1 | 1 | 1 | — | ||
| 2 | 216239-П29 | Шпилька | 2 | 2 | 2 | — | ||
| 3 | 252135-П2 | Шайба пружинная | 2 | 2 | 2 | — | ||
| 4 | 250511-П29 | Гайка | 2 | 2 | 2 | — | ||
| 5 | 240-1305041 | Гайка нажимная | 1 | 1 | 1 | — | ||
| 6 | 240-1305036 | Кольцо уплотнительное | 1 | 1 | 1 | — | ||
| 7 | 252004-П29 | Шайба | 1 | 1 | 1 | — | ||
| 8 | 240-1305030-Б | Пружина | 1 | 1 | 1 | — | ||
| 9 | 240-1305044 | Кольцо запорное | 1 | 1 | 1 | — | ||
| 10 | 240-1305025 | Клапан в сборе | 1 | 1 | 1 | — | ||
| 11 | 240-1305032 | Стержень крана | 1 | 1 | 1 | — | ||
| 12 | 240-1305013-Б | Корпус крана | 1 | 1 | 1 | — | ||
| 13 | 201-1306075-А | Прокладка | 1 | 1 | 1 | — | ||
Рисунок 42 – Водяной насос
Перечень сборочных единиц и деталей к рисунку 42
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1307010-А | Насос водяной в сборе | 1 | 1 | 1 | 1 | ||
| 2 | 201497-П2 | Болт М10х25 | 1 | 1 | 1 | 1 | ||
| 3 | 252136-П2 | Шайба пружинная | 7 | 7 | 7 | 7 | ||
| 4 | 240-1029178 | Прокладка | 1 | 1 | 1 | 1 | ||
| 5 | 200326-П29 | Болт М10х85 | 2 | 2 | 2 | 2 | ||
| 6 | 250512-П29 | Гайка | 2 | 2 | 2 | 2 | ||
| 7 | 240-1307029 | Комплект деталей для ремонта водяного насоса | 1 | 1 | 1 | 1 | ||
| 8 | 201-1307034-А | Пружина торцового уплотнения | 1 | 1 | 1 | 1 | ||
| 9 | 201-1307037 | Обойма манжеты торцового уплотнения малая | 1 | 1 | 1 | 1 | уточняем | |
| 10 | 240-1307036 | Обойма манжеты торцового уплотнения большая | 1 | 1 | 1 | 1 | уточняем | |
| 11 | 240-1307038 | Манжета торцового уплотнения водяного насоса | 1 | 1 | 1 | 1 | ||
| 12 | 240-1307035 | Кольцо упорное торцового уплотнения | 1 | 1 | 1 | 1 | ||
| 13 | 240-1307017-В2 | Кольцо корпуса водяного насоса | 1 | 1 | 1 | 1 | ||
| 14 | 240-1307014-Б | Корпус водяного насоса в сборе | 1 | 1 | 1 | 1 | уточняем | |
| 15 | 216231-П29 | Шпилька крепления крышки корпуса | 6 | 6 | 6 | 6 | ||
| 16 | 240-1307015-Б | Корпус водяного насоса | 1 | 1 | 1 | 1 | ||
| 17 | 240-1307090 | Манжета | 1 | 1 | 1 | 1 | уточняем аналог: 33 руб. | |
| 18 | 240-1307108 | Втулка манжеты водяного насоса | 1 | 1 | 1 | 1 | ||
| 19 | 46 1212 1626 | Шарикоподшипник 6-205К | 1 | 1 | 1 | 1 | ||
| 20 | 240-1307023-Г | Валик | 1 | 1 | 1 | 1 | ||
| 21 | 314042-П2 | Шпонка | 1 | 1 | 1 | 1 | ||
| 22 | 250511-П29 | Гайка | 6 | 6 | 6 | 6 | ||
| 23 | 252135-П2 | Шайба пружинная | 9 | 9 | 9 | 9 | ||
| 24 | 240-1307045 | Крышка корпуса | 1 | 1 | 1 | 1 | ||
| 25 | 240-1307046 | Прокладка | 1 | 1 | 1 | 1 | ||
| 26 | 312115-П | Гайка колпачковая | 1 | 1 | 1 | 1 | ||
| 27 | 312484-П | Шайба стопорная | 1 | 1 | 1 | 1 | ||
| 28 | 240-1307032-В | Крыльчатка | 1 | 1 | 1 | 1 | ||
| 29 | 240-1307086 | Прокладка | 1 | 1 | 1 | 1 | ||
| 30 | 240-1307085-А | Патрубок | 1 | 1 | 1 | 1 | ||
| 31 | 46 1213 3873 | Шарикоподшипник 305 | 1 | 1 | 1 | 1 | ||
| 32 | 236-1308107 | Фланец упорный | 1 | 1 | 1 | 1 | уточняем аналог: 39 руб. | |
| 33 | 201454-П29 | Болт | 3 | 3 | 3 | 3 | ||
| 34 | 240-1029230 | Шестерня привода водяного насоса | 1 | 1 | 1 | 1 | ||
| 35 | 312562-П2 | Шайба стопорная | 1 | 1 | 1 | 1 | ||
| 36 | 250659-П29 | Гайка | 1 | 1 | 1 | 1 | ||

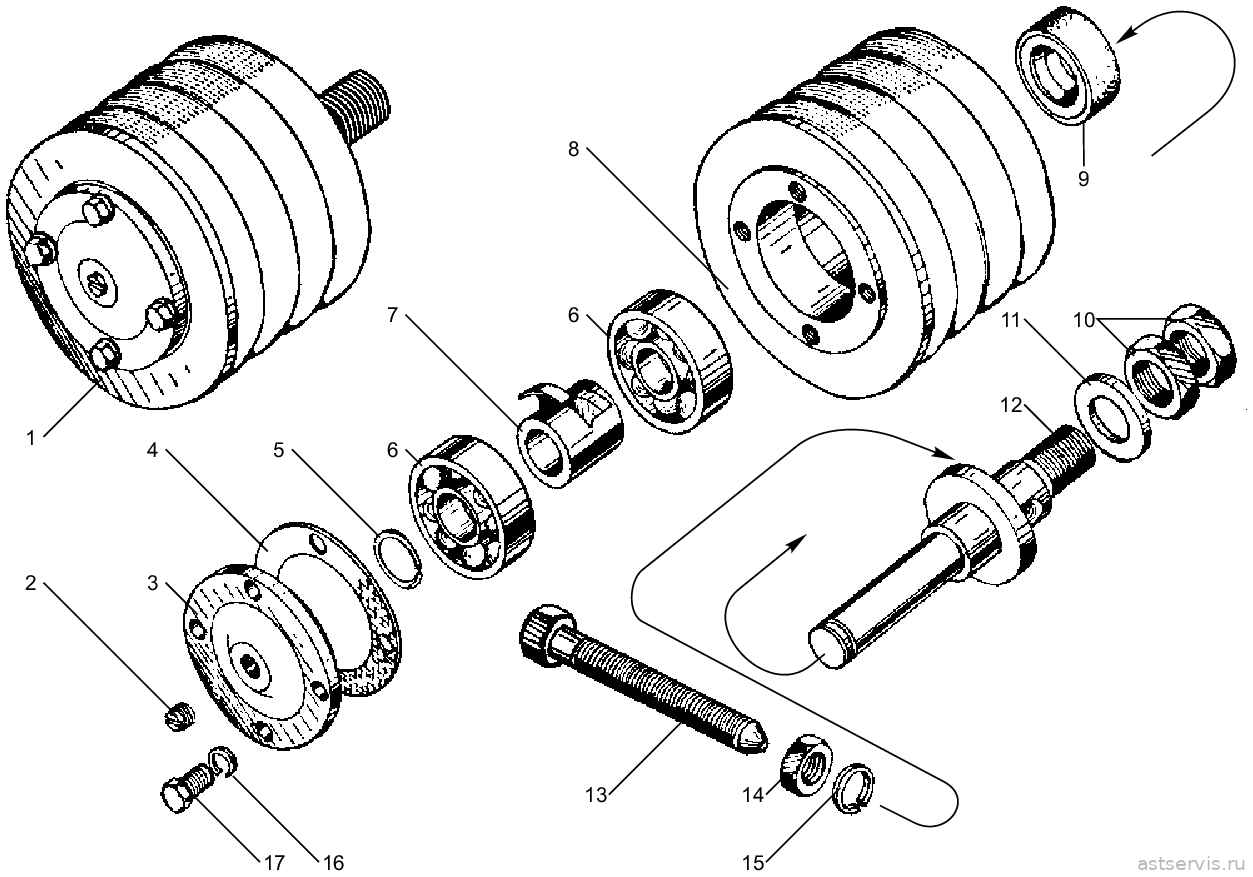

Рисунок 43 – Привод вентилятора
Перечень сборочных единиц и деталей к рисунку 43
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240Б-1308110 | Натяжное приспособление ремня привода вентилятора в сборе | — | — | — | 1 | уточняем аналог: 4 890 руб. | |
| 2 | 316105-П29 | Пробка К1/8” | — | — | — | 1 | ||
| 3 | 240Б-1308121 | Крышка шкива | — | — | — | 1 | ||
| 4 | 240Б-1308122 | Прокладка | — | — | — | 1 | ||
| 5 | 240Б-1308117 | Кольцо запорное | — | — | — | 1 | ||
| 6 | 46 1212 3774 | Шарикоподшипник 304-К | — | — | — | 1 | ||
| 7 | 240Б-1308825 | Маслоразбрызгиватель | — | — | — | 1 | ||
| 8 | 240Б-1308112 | Шкив | — | — | — | 1 | ||
| 9 | 240-1307090 | Манжета | — | — | — | 1 | уточняем аналог: 33 руб. | |
| 10 | 250659-П29 | Гайка | — | — | — | 2 | ||
| 11 | 204-1308054 | Шайба | — | — | — | 1 | ||
| 12 | 240Б-1308116 | Ось шкива | — | — | — | 1 | ||
| 13 | 240Б-1308064-А | Болт-натяжитель шкива | — | — | — | 1 | ||
| 14 | 250515-П29 | Гайка | — | — | — | 1 | ||
| 15 | 252137-П2 | Шайба | — | — | — | 1 | ||
| 16 | 252134-П2 | Шайба пружинная | — | — | — | 4 | ||
| 17 | 201418-П29 | Болт М6х16 | — | — | — | 4 | ||

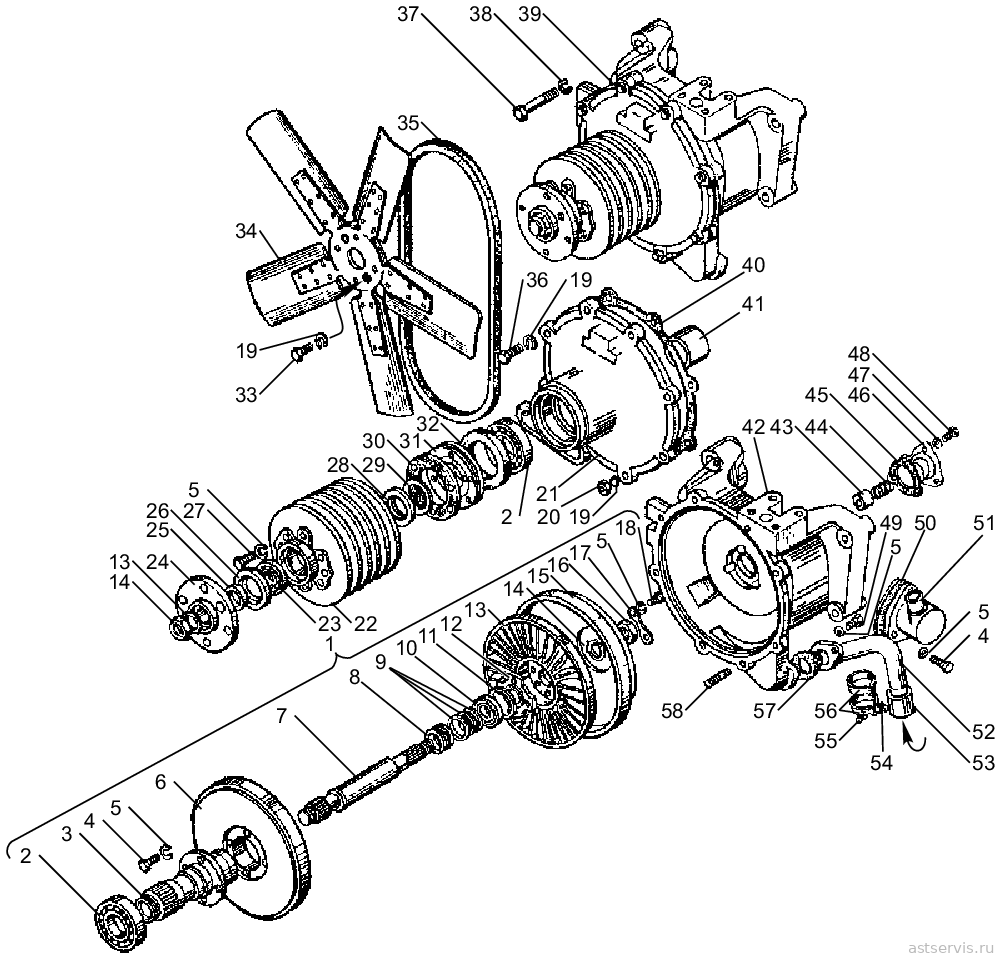

Рисунок 44 – Вентилятор и гидромуфта привода
Перечень сборочных единиц и деталей к рисунку 44
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240Б-1318025 | Колесо гидромуфты с валом в сборе | — | — | — | 1 | ||
| — | 240Б-1318020 | Колесо ведущее с валом в сборе | — | — | — | 1 | ||
| 2 | 46 1213 2544 | Шарикоподшипник 209 | — | — | — | 2 | ||
| 3 | 240Б-1318030 | Вал ведущий | — | — | — | 1 | уточняем аналог: 8 850 руб. | |
| 4 | 201458-П29 | Болт М8х25 | — | — | — | 4 | ||
| 5 | 252135-П2 | Шайба пружинная | — | — | — | 8 | ||
| 6 | 240Б-1318032 | Колесо ведущее гидромуфты | — | — | — | 1 | ||
| 7 | 240Б-1318040 | Вал ведомый | — | — | — | 1 | ||
| 8 | 240Б-1318062 | Втулка уплотнительная | — | — | — | 1 | ||
| 9 | 238НБ-1118107 | Кольцо уплотнительное | — | — | — | 3 | ||
| 10 | 46 1212 0126 | Шарикоподшипник 105 | — | — | — | 1 | ||
| 11 | 240Б-1318056 | Кольцо стопорное | — | — | — | 1 | уточняем | |
| 12 | 240Б-1318050 | Ступица ведомого колеса | — | — | — | 1 | ||
| 13 | 240Б-1318046 | Колесо ведомое | — | — | — | 1 | ||
| 14 | 312562-П2 | Шайба замковая | — | — | — | 1 | ||
| 15 | 240Б-1318054 | Кожух ведущего колеса | — | — | — | 1 | ||
| 16 | 250659-П29 | Гайка | — | — | — | 1 | ||
| 17 | 240Б-1318070 | Шайба стопорная | — | — | — | 2 | ||
| 18 | 201457-П29 | Болт | — | — | — | 4 | ||
| 19 | 252136-П2 | Шайба пружинная | — | — | — | 12 | ||
| 20 | 250513-П29 | Гайка М10х1 | — | — | — | 1 | ||
| 21 | 240Б-1318075 | Корпус подшипников | — | — | — | 1 | ||
| 22 | 240Б-1318176 | Шкив привода гидромуфты, компрессора и генератора | — | — | — | 1 | ||
| 23 | 46 1212 1626 | Шарикоподшипник 6-205К | — | — | — | 1 | ||
| 24 | 240Б-1308652 | Ступица вентилятора | — | — | — | 1 | ||
| 25 | 236-1308055 | Втулка сальника | — | — | — | 1 | ||
| 26 | 210-1701230 | Манжета ведомого вала | — | — | — | 1 | уточняем аналог: 38 руб. | |
| 27 | 201460-П29 | Болт М8х30 | — | — | — | 6 | ||
| 28 | 311819-П29 | Гайка | — | — | — | 1 | ||
| 29 | 312201-П29 | Шайба замковая | — | — | — | 1 | ||
| 30 | 240Б-1318182 | Прокладка шкива | — | — | — | 1 | ||
| 31 | 240Б-1318178 | Ступица ведущего шкива | — | — | — | 1 | ||
| 32 | 201-1005034-Б4 | Манжета ступицы | — | — | — | 1 | ||
| 33 | 201497-П29 | Болт М10х25 | — | — | — | 4 | ||
| 34 | 240Б-1308012 | Крыльчатка вентилятора в сборе | — | — | — | 1 | ||
| 35 | 25 6421 1143 | Ремень зубчатый привода вентилятора 14х13-1320 | — | — | — | 4 | ||
| — | 240Б-1308006 | Комплект ремней (5шт.) | — | — | — | 1 | ||
| 36 | 201501-П29 | Болт М10х35 | — | — | — | 7 | ||
| 37 | 200820-П29 | Болт М14х75 | — | — | — | 4 | ||
| 38 | 252138-П2 | Шайба пружинная | — | — | — | 4 | ||
| 39 | 240Б-1318010 | Гидромуфта привода вентилятора в сборе | — | — | — | 1 | уточняем аналог: 42 900 руб. | |
| 40 | 240Б-1318078 | Прокладка | — | — | — | 1 | ||
| 41 | 240Б-1318036 | Втулка распорная | — | — | — | 1 | ||
| 42 | 240Б-1318090 | Корпус-кронштейн гидромуфты | — | — | — | 1 | ||
| 43 | 240Б-1318098 | Уплотнитель корпуса кронштейна гидромуфты | — | — | — | 1 | ||
| 44 | 240Б-1318100 | Пружина уплотнителя | — | — | — | 1 | ||
| 45 | 240Б-1318060 | Прокладка фланца | — | — | — | 1 | ||
| 46 | 240Б-1318058 | Фланец торцового уплотнения ведомого вала | — | — | — | 1 | ||
| 47 | 252154-П2 | Шайба | — | — | — | 3 | ||
| 48 | 201420-П29 | Болт | — | — | — | 3 | ||
| 49 | 201456-П29 | Болт | — | — | — | 2 | аналог: 12 руб. | |
| 50 | 240-1002246 | Прокладка | — | — | — | 1 | ||
| 51 | 240Б-1318142 | Трубка слива масла нижняя | — | — | — | 1 | ||
| 52 | 240Б-1318128 | Трубка слива масла верхняя | — | — | — | 1 | ||
| 53 | 240Б-1318154 | Рукав соединительный | — | — | — | 1 | ||
| 54 | 251086-П29 | Гайка | — | — | — | 2 | ||
| 55 | 220086-П29 | Винт | — | — | — | 2 | ||
| 56 | 288010-П29 | Хомут стяжной | — | — | — | 2 | уточняем | |
| 57 | 240Б-1318136 | Прокладка | — | — | — | 1 | ||
| 58 | 216259-П29 | Шпилька | — | — | — | 1 | ||
Рисунок 45 – Выключатель гидромуфты
Перечень сборочных единиц и деталей к рисунку 45
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 201534-П29 | Болт М12х16 | — | — | — | 1 | ||
| 2 | 252007-П2 | Шайба | — | — | — | 1 | ||
| 3 | 315493-П34 | Кляммер | — | — | — | 2 | ||
| 4 | 240Б-1318124 | Прокладка трубки | — | — | — | 2 | ||
| 5 | 240БМ-1318110 | Трубка подводящая включателя гидромуфты в сборе | — | — | — | 1 | уточняем аналог: 225 руб. | |
| 6 | 312326-П34 | Шайба | — | — | — | 8 | ||
| 7 | 310096-П2 | Болт специальный М14х1,5х30 | — | — | — | 4 | ||
| 8 | 240Б-1318214-А | Корпус включателя | — | — | — | 1 | ||
| 9 | 240Б-1318225-В | Золотник включателя | — | — | — | 1 | ||
| 10 | 240Б-1318228 | Шайба возвратной пружины | — | — | — | 1 | ||
| 11 | 240Б-1318230-Б | Пружина возвратная золотника | — | — | — | 1 | ||
| 12 | 236-1702216 | Кольцо уплотнительное | — | — | — | 1 | ||
| 13 | 240Б-1318334 | Крышка корпуса включателя | — | — | — | 1 | ||
| 14 | 252154-П2 | Шайба пружинная | — | — | — | 2 | ||
| 15 | 201418-П29 | Болт М6х16 | — | — | — | 2 | ||
| 16 | 240Б-1318210-А2 | Включатель гидромуфты в сборе | — | — | — | 1 | ||
| 17 | 252135-П2 | Шайба пружинная | — | — | — | 2 | ||
| 18 | 250511-П29 | Гайка | — | — | — | 2 | ||
| 19 | 240БМ-1318120 | Трубка отводящая в сборе | — | — | — | 1 | уточняем аналог: 210 руб. | |
| 20 | 201493-П29 | Болт М10х16 | — | — | — | 1 | ||
| 21 | 252006-П29 | Шайба | — | — | — | 1 | ||
| 22 | 240Б-1318218 | Прокладка | — | — | — | 1 | ||
| 23 | 240-1305036 | Кольцо уплотнительное термосилового датчика | — | — | — | 1 | ||
| 24 | 312472-П | Шайба регулировочная | — | — | — | 8 | ||
| 25 | ТС103-1306090-10 | Термосиловой датчик в сборе | — | — | — | 2 | ||
| 26 | 240Б-1318250-Б | Гайка крепления термосилового датчика | — | — | — | 1 | ||
| 27 | 314684-П29 | Штуцер К1/4” | — | — | — | 1 | ||
| 28 | 216235-П29 | Шпилька | — | — | — | 2 | ||
Написать
