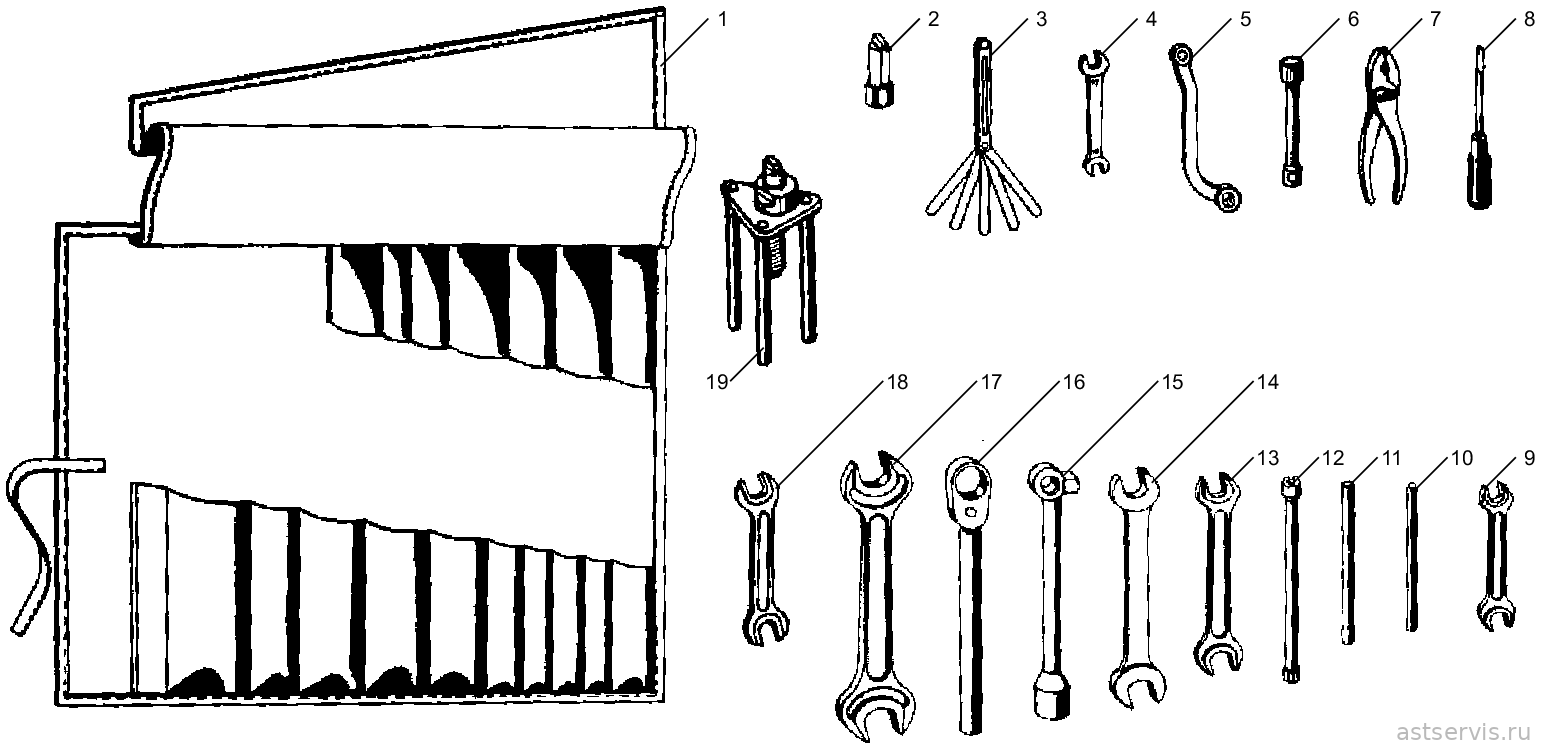

Рисунок 51 – Шоферский инструмент
Перечень сборочных единиц и деталей к рисунку 51
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 236-3901552-Б2 | Сумка для инструмента | 1 | 1 | 1 | 1 | ||
| 2 | 236-3901050 | Головка торцового ключа для подтяжки гайки муфты опережения впрыскивания | 1 | 1 | 1 | 1 | ||
| 3 | 82801.00 | Щупы для проверки зазоров | 1 | 1 | 1 | 1 | ||
| 4 | 39 2651 2065 | Ключ 7811-0004 10х12 мм | 1 | 1 | 1 | 1 | ||
| 5 | 240-3901478 | Ключ кольцевой 13х17 мм | 1 | 1 | 1 | 1 | уточняем | |
| 6 | 200-3901502-А2 | Ключ торцовый 14 мм | 1 | 1 | 1 | 1 | ||
| 7 | — | Плоскогубцы 7814-0221 | 1 | 1 | 1 | 1 | ||
| 8 | 39 2661 1185 | Отвертка 7810-1928 | 1 | 1 | 1 | 1 | ||
| 9 | 39 2651 2255 | Ключ 7811-0464 13х17 мм | 1 | 1 | 1 | 1 | ||
| 10 | 236-3901588 | Вороток | 1 | 1 | 1 | 1 | ||
| 11 | 200-3901503-А2 | Вороток | 1 | 1 | 1 | 1 | ||
| 12 | 236-3901508 | Ключ торцовый 12 мм | 1 | 1 | 1 | 1 | ||
| 13 | 39 2651 2125 | Ключ 7811-0024 19х22 мм | 1 | 1 | 1 | 1 | ||
| 14 | 39 2651 2145 | Ключ 7811-0026 24х27 мм | 1 | 1 | 1 | 1 | ||
| 15 | 200-3901578-Б2 | Ключ торцовый 24 мм | 1 | 1 | 1 | 1 | ||
| 16 | 240-3901035 | Ключ-трещетка для механизма проворота коленчатого вала | 1 | 1 | 1 | 1 | ||
| 17 | 39 2651 2175 | Ключ 7811-0043 32х36 мм | 1 | 1 | 1 | 1 | ||
| 18 | 39 2651 2105 | Ключ 7811-0022 14х17 мм | 1 | 1 | 1 | 1 | ||
| 19 | 23 6-390 1210-А2 | Съемник форсунки | 1 | 1 | 1 | 1 | ||
