← Содержание каталога | 2. Блок цилиндров и кривошипно-шатунный механизм | 4. Впуск, выпуск, турбонаддув и рециркуляция ОГ →
Рисунки раздела:
- Рисунок 14 – Головка и прокладка головки блока цилиндров
- Рисунок 15 – Крышка головки блока цилиндров
- Рисунок 16 – Клапаны, коромысла, ось коромысел
- Рисунок 17 – Вал распределительный, штанги, толкатели
- Рисунок 18 – Шестерни привода агрегатов
Рисунок 14 – Головка и прокладка головки блока цилиндров
Перечень сборочных единиц и деталей к рисунку 14
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1003012 | Головка блока цилиндров в сборе | 1 | аналог: 198 000 руб. | |
| 2 | 650-1003108 | Седло клапана впускного | 12 | уточняем аналог: 270 руб. | |
| 3 | 650-1003110 | Седло клапана выпускного | 12 | уточняем аналог: 285 руб. | |
| 4 | 650-1003210 | Прокладка головки блока цилиндров | 1 | аналог: 2 025 руб. | |
| 5 | 650-1003016 | Болт M20×215 | 14 | аналог: 545 руб. | |
| 6 | 650-1003017 | Болт M14×190 | 24 | аналог: 255 руб. |
Рисунок 15 – Крышка головки блока цилиндров
Перечень сборочных единиц и деталей к рисунку 15
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1003256 | Крышка головки блока цилиндров | 1 | аналог: 8 700 руб. | |
| 2 | 650-1003272 | Болт M8×58 | 16 | ||
| 3 | 650-1003540 | Шайба в сборе | 16 |

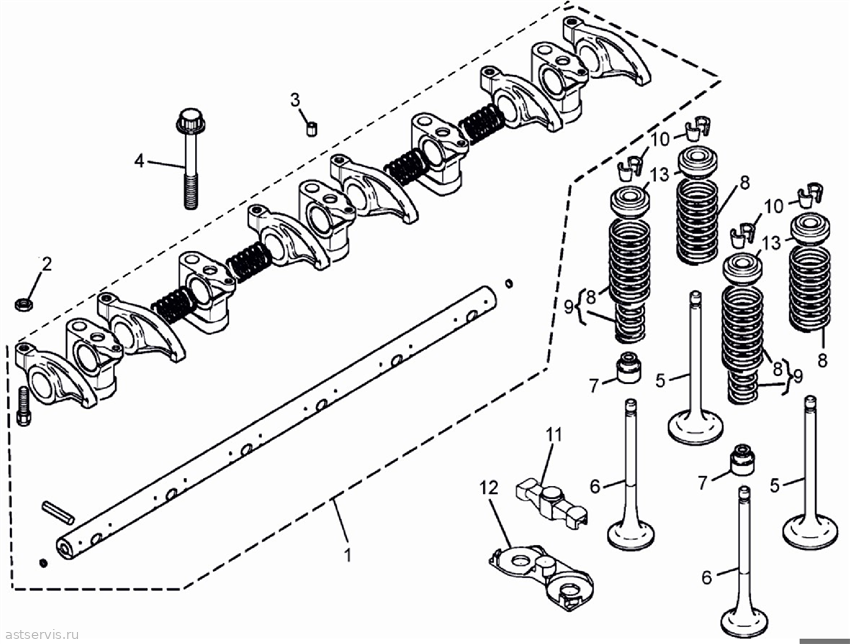

Рисунок 16 – Клапаны, коромысла, ось коромысел
Перечень сборочных единиц и деталей к рисунку 16
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1007088 | Коромысла с осью и стойками в сборе | 1 | ||
| 2 | 311440 | Гайка М10 | 12 | ||
| 3 | 650-1007095 | Штифт | 3 | ||
| 4 | 650-1007108 | Болт крепления стоек оси коромысел | 12 | ||
| 5 | 650-1007008 | Клапан впускной | 12 | аналог: 675 руб. | |
| 6 | 650-1007012 | Клапан выпускной | 12 | аналог: 675 руб. | |
| 7 | 650-1007262 | Манжета клапана | 12 | аналог: 41 руб. | |
| 8 | 650-1007020 | Пружина клапана наружная | 24 | ||
| 9 | 650-1007004 | Комплект пружин клапана выпускного | 12 | уточняем | |
| 10 | 650-1007028 | Сухарь | 48 | ||
| 11 | 650-1007210 | Траверса | 12 | ||
| 12 | 650-1007022 | Шайба пружин опорная | 12 | уточняем | |
| 13 | 650-1007024 | Тарелка пружин клапана | 24 |
Рисунок 17 – Вал распределительный, штанги, толкатели
Перечень сборочных единиц и деталей к рисунку 17
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1006015 | Вал распределительный | 1 | аналог: 20 850 руб. | |
| 2 | 314009 | Шпонка сегментная | 1 | ||
| 3 | 650-1006214 | Шестерня вала распределительного | 1 | ||
| 4 | 650-1006236 | Фиксатор осевой вала распределительного | 1 | ||
| 5 | 310145 | Винт M8×20-10.9-А3L DIN EN ISO 4762 | 2 | ||
| 6 | 650-1007180 | Толкатель в сборе | 12 | аналог: 975 руб. | |
| 7 | 650-1007176 | Штанга коромысла | 12 | аналог: 300 руб. | |
| 8 | 650-1007211 | Пластина стопорная толкателя клапанов выпускных в сборе | 6 | аналог: 180 руб. | |
| 9 | 650-1007205 | Пластина стопорная толкателя клапанов впускных в сборе | 6 | аналог: 180 руб. | |
| 10 | 310107 | Болт с подголовником M8×1,25-16 8.8 | 12 | уточняем |
Рисунок 18 – Шестерни привода агрегатов
Перечень сборочных единиц и деталей к рисунку 18
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1029115 | Шестерня промежуточная вала распределительного | 1 | ||
| 2 | 650-1029129 | Ось шестерни промежуточной вала распределительного | 1 | уточняем | |
| 3 | 650-1029077 | Кольцо стопорное | 2 | ||
| 4 | 650-1029117 | Шестерня промежуточная насоса топливного | 1 | ||
| 5 | 650-1029128 | Ось шестерни промежуточной насоса топливного | 1 | уточняем |
