Рисунки раздела:
- Рисунок 36 – Насос масляный и его привод
- Рисунок 37 – Патрубки насоса масляного и форсунка охлаждения поршня
- Рисунок 38 – Фильтры масляные
- Рисунок 39 – Указатель уровня масла

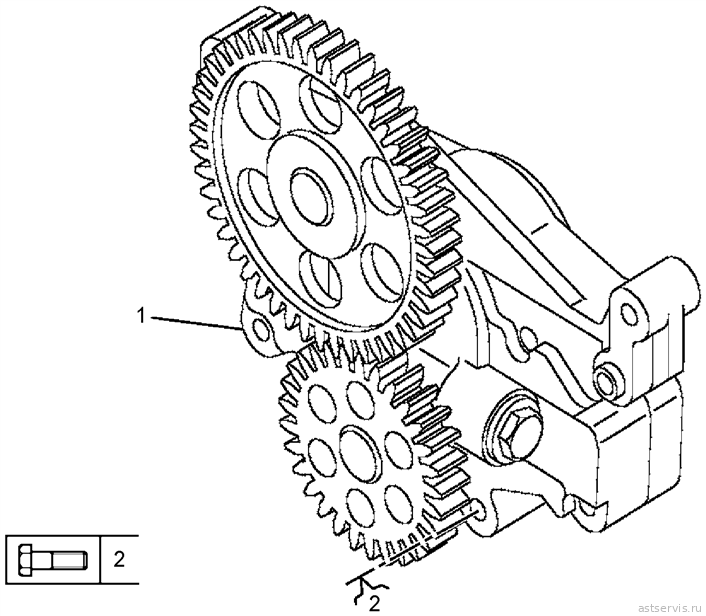

Рисунок 36 – Насос масляный и его привод
Перечень сборочных единиц и деталей к рисунку 36
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1011014 | Насос масляный в сборе | 1 | уточняем аналог: 13 650 руб. | |
| 2 | 310038 | Болт с подголовником M8×1,25-30 10.9 | 4 |

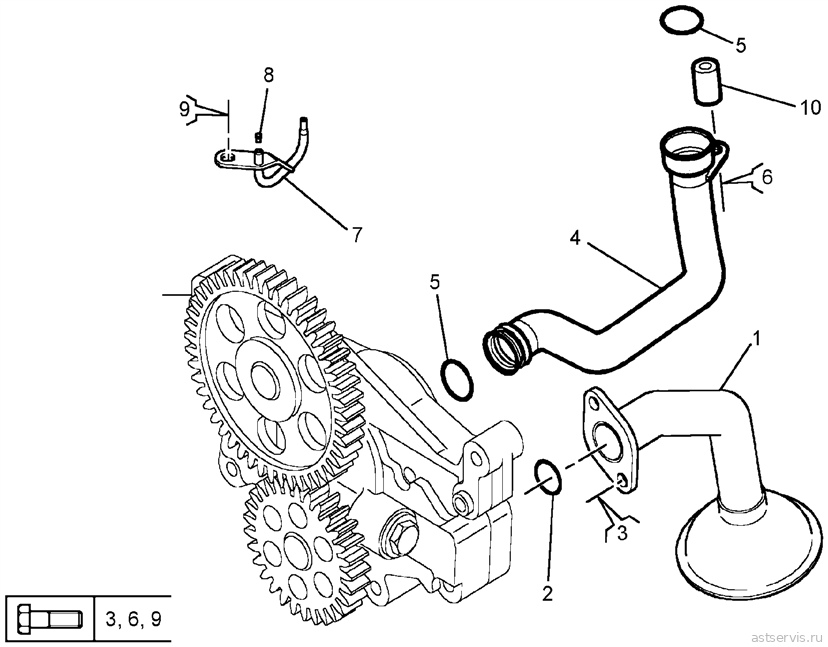

Рисунок 37 – Патрубки насоса масляного и форсунка охлаждения поршня
Перечень сборочных единиц и деталей к рисунку 37
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1011398 | Патрубок маслозаборный в сборе с сетчатым фильтром | 1 | ||
| 2 | 650-1011560 | Кольцо резиновое | 1 | ||
| 3 | 310114 | Болт с подголовником M8×1,25-50 8.8 | 2 | ||
| 4 | 650-1011350 | Патрубок маслоподводящий в сборе | 1 | ||
| 5 | 650-1002602 | Кольцо резиновое | 2 | ||
| 6 | 310117 | Болт с подголовником М8×1,25-45 10.9 | 1 | ||
| 7 | 650-1004118 | Форсунка охлаждения поршня в сборе | 6 | аналог: 285 руб. | |
| 8 | 650-1004121 | Прокладка форсунки охлаждения поршня | 6 | ||
| 9 | 310107 | Болт с подголовником M8×1,25-16 8.8 | 6 | уточняем | |
| 10 | 650-1011378 | Втулка дистанционная | 1 |

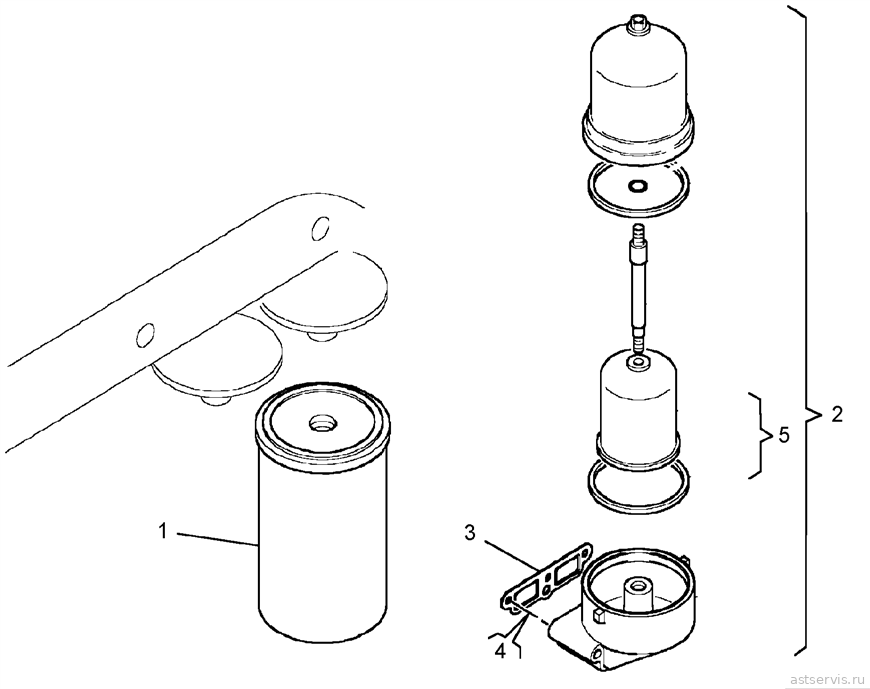

Рисунок 38 – Фильтры масляные
Перечень сборочных единиц и деталей к рисунку 38
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1012075 | Фильтр сменный для масла | 2 | уточняем аналог: 675 руб. | |
| 2 | 650-1028010 | Маслоочиститель центробежный в сборе | 1 | аналог: 3 300 руб. | |
| 3 | 650-1028101 | Прокладка корпуса фильтра тонкой очистки масла | 1 | аналог: 143 руб. | |
| 4 | 310018 | Болт с подголовником M8×1,25-80 10.9 | 3 | уточняем | |
| 5 | 650-1028180 | Ротор сменный центрифуги | 1 | уточняем аналог: 525 руб. |

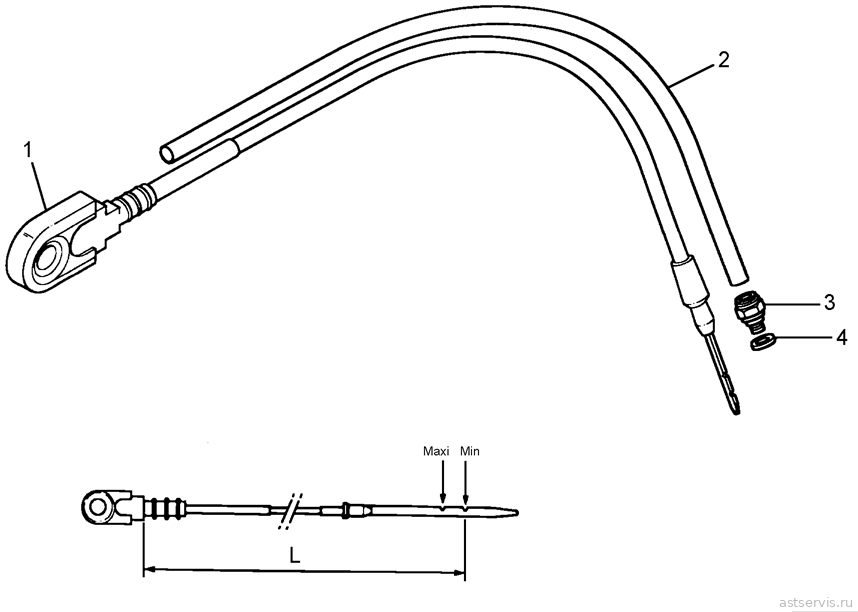

Рисунок 39 – Указатель уровня масла
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1009050 | Указатель уровня масла | 1 | ||
| 2 | 650-1009058 | Трубка маслоуказателя 16×2 | 1 | уточняем | |
| 3 | 650-1009406 | Штуцер указателя уровня масла | 1 | уточняем | |
| 4 | 312321 | Шайба 16 | 1 |
