Рисунки главы:
- Рисунок 1.1 – Установка двигателя на самосвале БЕЛА3-7540А
- Рисунок 1.2 – Установка двигателя на самосвале БЕЛА3-75404
- Рисунок 1.3 – Маслопроводы системы смазки двигателя самосвала БЕЛА3-7540А
Рисунок 1.1 – Установка двигателя на самосвале БЕЛА3-7540А
Перечень сборочных единиц и деталей к рисунку 1.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201538 | 45 9346 1596 | Болт | 6 | — | ||
| 2 | 252137 | 45 9816 6065 | Шайба | 6 | — | 20 ₽ | |
| 3 | 540А-1005129 | 45 3616 0011 | Крышка картера | 1 | — | ||
| 4 | 250559 | 45 9553 1062 | Гайка | 8 | — | ||
| 5 | 252138 | 45 9816 6069 | Шайба | 8 | — | 20 ₽ | |
| 6 | 540А-1001042 | 45 3616 0007 | Кронштейн задней опоры правый | 1 | — | ||
| 7 | 540А-1001043 | 45 3616 0008 | Кронштейн задней опоры левый | 1 | — | ||
| 8 | 7548-1001428 | 45 3613 5439 | Прокладка регулировочная | 12 | — | ||
| 9 | 7548-1001432 | 45 3613 5440 | Кожух защитный | 4 | — | ||
| 10 | 7548-1001410 | 45 3613 5434 | Амортизатор верхний | 4 | — | 451 ₽ | |
| 11 | 343623 | 45 9957 8065 | Штифт | 4 | — | ||
| 12 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | 4 | — | 429 ₽ | |
| 13 | 340778 | 45 9957 1178 | Болт | 4 | — | ||
| 14 | 252046 | 45 9811 1259 | Шайба | 12 | — | ||
| 15 | 374625 | 45 9958 4104 | Гайка | 8 | — | 30 ₽ | |
| 16 | 258040 | 45 9871 1051 | Шплинт | 8 | — | ||
| 17 | 549А-1305022 | 45 3619 1126 | Ручка сливного крана | 1 | — | ||
| 18 | 258039 | 45 9871 1050 | Шплинт | 1 | — | ||
| 19 | ЯМ3-240ПМ2 | 45 6142 6151 | Двигатель | 1 | — | ||
| 20 | 340407 | 45 9957 1274 | Болт | 4 | — | ||
| 21 | 343532 | 45 9957 8005 | Штифт | 4 | — | ||
| 22 | 548А-1308211-13 | 45 3614 3989 | Шкив ведущий | 1 | — | 17 900 ₽ | |
| 23 | 340178 | 45 9957 1034 | Болт | 6 | — | ||
| 24 | 252136 | 45 9816 6067 | Шайба | 6 | — | ||
| 25 | 7522-1001010 | 45 3637 0770 | Балка передней опоры | 1 | — | 24 310 ₽ | |
Рисунок 1.2 – Установка двигателя на самосвале БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 1.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | ЯМ3-8424.10-07 | — | Двигатель | — | 1 | ||
| 2 | 540А-1005129 | 45 3616 0011 | Крышка картера | — | 1 | ||
| 3 | 201538 | 45 9346 1596 | Болт | — | 6 | ||
| 4 | 252137 | 45 9816 6068 | Шайба | — | 6 | 20 ₽ | |
| 5 | 540А-1001042 | 45 3616 0007 | Кронштейн задней опоры правый | — | 1 | ||
| 6 | 540А-1001043 | 45 3616 0008 | Кронштейн задней опоры левый | — | 1 | ||
| 7 | 252138 | 45 9816 6069 | Шайба | — | 8 | 20 ₽ | |
| 8 | 250559 | 45 9553 1052 | Гайка | — | 8 | ||
| 9 | 7548-1001428 | 45 3613 5439 | Прокладка регулировочная | — | 8 | ||
| 10 | 7548-1001432 | 45 3613 5440 | Кожух защитный | — | 4 | ||
| 11 | 7548-1001410 | 45 3613 5434 | Амортизатор верхний | — | 4 | 451 ₽ | |
| 12 | 343532 | 45 9957 8005 | Штифт | — | 2 | ||
| 13 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | — | 4 | 429 ₽ | |
| 14 | 340778 | 45 9957 1178 | Болт | — | 2 | ||
| 15 | 252016 | 45 9811 1209 | Шайба | — | 16 | ||
| 16 | 252046 | 45 9811 1259 | Шайба | — | 8 | ||
| 17 | 374625 | 45 9958 4104 | Гайка | — | 8 | 30 ₽ | |
| 18 | 258040 | 45 9871 1051 | Шплинт | — | 8 | ||
| 19 | 549-3401539 | 45 9836 0036 | Кольцо стопорное | — | 1 | ||
| 20 | 74211-1001070 | 45 3632 3131 | Кронштейн передний | — | 1 | ||
| 21 | 7548-1001010 | 45 3613 5410 | Балка передней опоры | — | 1 | ||
| 22 | 250560 | 45 9553 1063 | Гайка | — | 3 | ||
| 23 | 252139 | 45 9816 6070 | Шайба | — | 3 | 20 ₽ аналог: 5 ₽ | |
| 24 | 202119 | 45 9346 1688 | Болт | — | 3 | ||
| 25 | 7548-1001429 | 45 3613 6575 | Прокладка регулировочная | — | 4 | ||
| 26 | 343623 | 45 9957 8065 | Штифт | — | 6 | ||
| 27 | 340407 | 45 9957 1274 | Болт | — | 6 | ||

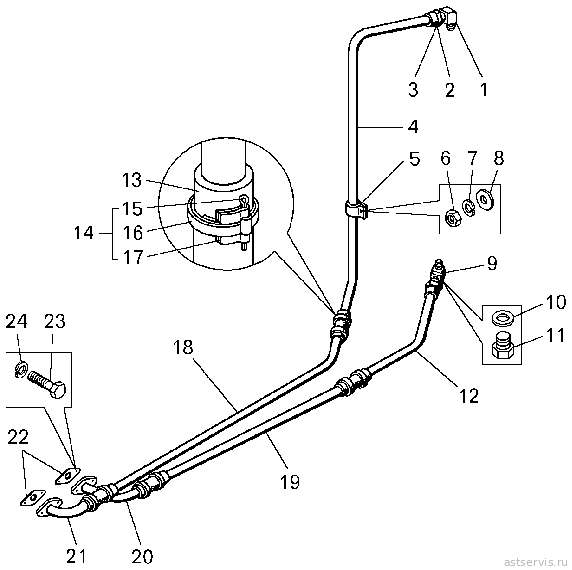

Рисунок 1.3 – Маслопроводы системы смазки двигателя самосвала БЕЛА3-7540А
Перечень сборочных единиц и деталей к рисунку 1.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 344512 | 45 9981 6431 | Угольник | 1 | — | ||
| 2 | 379270 | 45 9981 8411 | Муфта | 2 | — | ||
| 3 | 379239 | 45 9958 4428 | Гайка | 2 | — | ||
| 4 | 7522-1018170 | 45 3637 0581 | Маслопровод | 1 | — | ||
| 5 | 379169 | 45 3414 3607 | Кляммер | 1 | — | ||
| 6 | 250508 | 45 9553 1054 | Гайка | 1 | — | ||
| 7 | 252134 | 45 9816 6045 | Шайба | 1 | — | ||
| 8 | 252004 | 45 9811 1205 | Шайба | 1 | — | ||
| 9 | 344588 | 45 9981 6606 | Тройник | 1 | — | ||
| 10 | 540-2917144 | 45 3613 1418 | Прокладка | 1 | — | ||
| 11 | 344361 | 45 9981 6002 | Пробка | 1 | — | ||
| 12 | 540А-1018176-10 | 45 3616 0044 | Маслопровод | 1 | — | ||
| 13 | 540-1104212 | 45 3613 0182 | Шланг | 4 | — | ||
| 14 | 344423 | 45 9871 1513 | Хомут | 8 | — | ||
| 15 | 297575 | 45 9952 7212 | Шплинт | 8 | — | ||
| 16 | 297584 | 45 9985 1247 | Лента | 8 | — | ||
| 17 | 297580 | 45 9985 1415 | Пряжка | 8 | — | ||
| 18 | 540А-1018181-10 | 45 3616 0891 | Маслопровод | 1 | — | ||
| 19 | 540А-1018174-01 | 45 3616 0043 | Маслопровод | 1 | — | ||
| 20 | 548А-1018286 | 45 3614 0019 | Патрубок | 1 | — | ||
| 21 | 548А-1018187 | 45 3614 0014 | Патрубок | 1 | — | ||
| 22 | 540А-1018191-01 | 45 3616 1248 | Прокладка | 2 | — | ||
| 23 | 201457 | 45 9346 1523 | Болт | 4 | — | ||
| 24 | 252135 | 45 9816 6046 | Шайба | 4 | — | ||
