Рисунки главы:
- Рисунок 2.1 – Установка воздушных фильтров на самосвале БЕЛА3-7540А
- Рисунок 2.2 – Установка воздушных фильтров на самосвале БЕЛА3-75404
- Рисунок 2.3 – Фильтр воздушный (2.1, 2.2)
- Рисунок 2.4 – Топливные трубопроводы самосвала БЕЛА3-7540А
- Рисунок 2.5 – Топливные трубопроводы самосвала БЕЛА3-75404

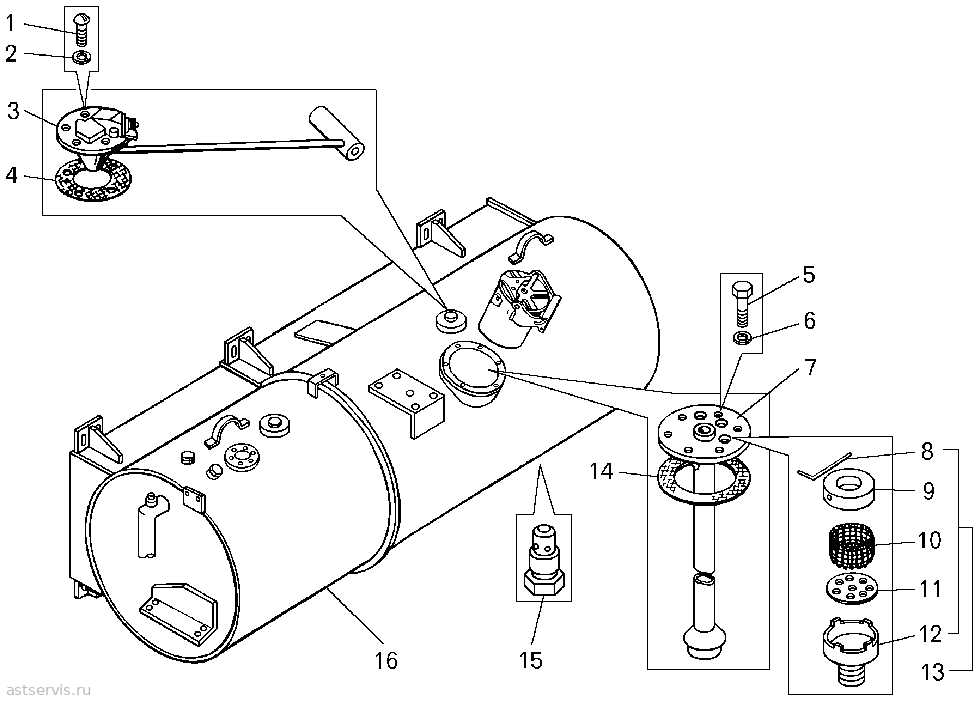

- Рисунок 2.6 – Бак топливный (2.4, 2.5)
- Рисунок 2.7 – Фильтр грубой очистки топлива (2.5)

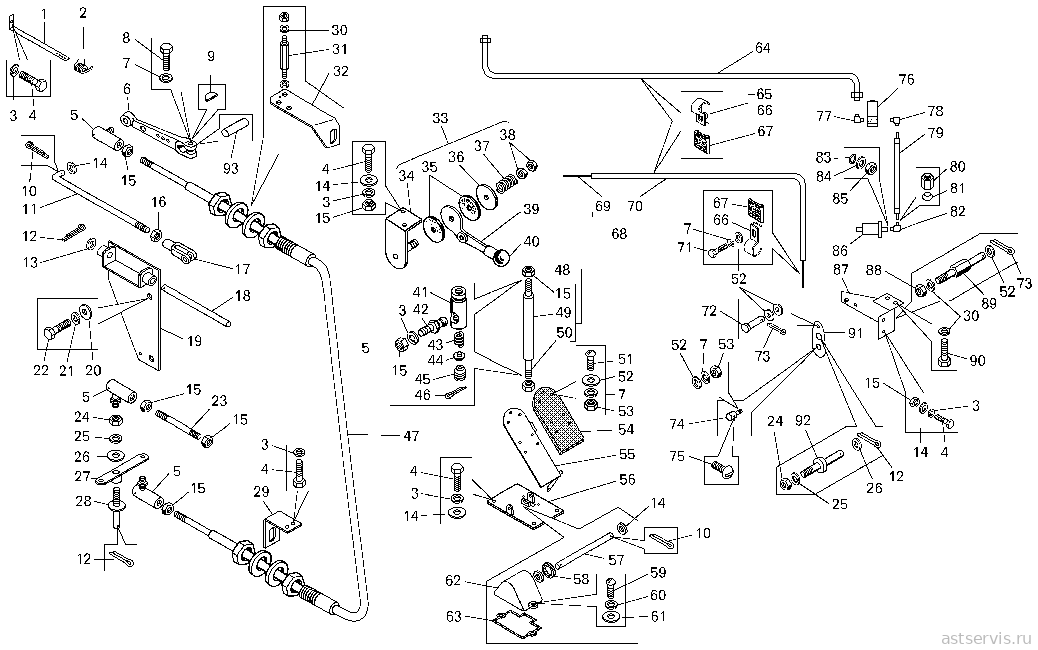

- Рисунок 2.8 – Привод управления подачей топлива самосвала БЕЛА3-7540А

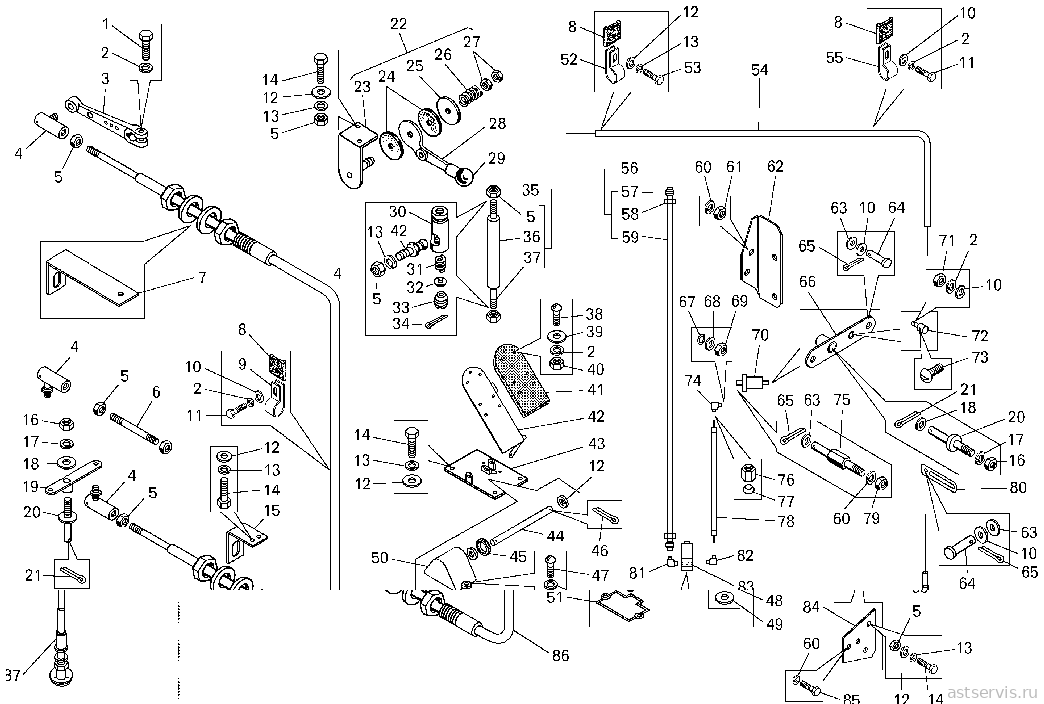

- Рисунок 2.9 – Привод управления подачей топлива самосвала БЕЛА3-75404
- Рисунок 2.10 – Цилиндр пневматический (2.8, 2.9)

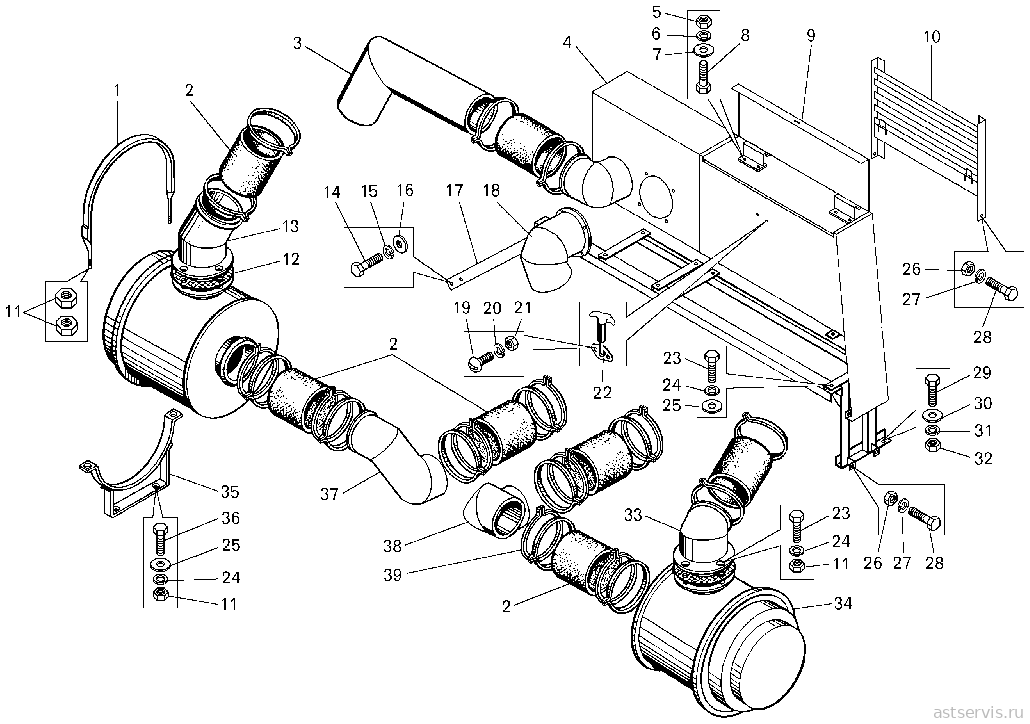

Рисунок 2.1 – Установка воздушных фильтров на самосвале БЕЛА3-7540А
Перечень сборочных единиц и деталей к рисунку 2.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 548А-1109590-01 | 45 3614 4086 | Хомут | 4 | — | ||
| 2 | 7548-1109319 | 45 3613 5508 | Шланг | 7 | — | ||
| 3 | 75406-1109330 | 45 3616 5328 | Трубопровод | 1 | — | ||
| 4 | 75406-1109379 | 45 3616 5332 | Воздухозаборник | 1 | — | ||
| 5 | 250508 | 45 9553 1054 | Гайка | 4 | — | ||
| 6 | 252134 | 45 9816 6045 | Шайба | 4 | — | ||
| 7 | 252004 | 45 9811 1205 | Шайба | 8 | — | ||
| 8 | 201420 | 45 9346 1506 | Болт | 4 | — | ||
| 9 | 75406-3919020 | 45 3616 5588 | Крышка | 1 | — | ||
| 10 | 75406-1109400 | 45 3616 5337 | Воздухозаборник | 1 | — | ||
| 11 | 250512 | 45 9553 1057 | Гайка | 36 | — | ||
| 12 | 7540-1109399 | 45 3616 1807 | Прокладка | 3 | — | ||
| 13 | 75406-1109226 | 45 3616 5314 | Трубопровод | 1 | — | ||
| 14 | 201587 | 45 9346 1641 | Болт | 2 | — | ||
| 15 | 252138 | 45 9816 6069 | Шайба | 2 | — | 20 ₽ | |
| 16 | 252046 | 45 9811 1259 | Шайба | 2 | — | ||
| 17 | 75406-1109320 | 45 3616 5325 | Кронштейн | 1 | — | ||
| 18 | 75406-1109370 | 45 3616 5331 | Патрубок | 1 | — | ||
| 19 | 220077 | 45 9432 1079 | Винт | 2 | — | ||
| 20 | 252133 | 45 9816 6044 | Шайба | 2 | — | ||
| 21 | 250464 | 45 9553 1053 | Гайка | 2 | — | ||
| 22 | А9-8402000 | 45 9126 0004 | Застежка | 1 | — | ||
| 23 | 201497 | 45 9346 1559 | Болт | 14 | — | ||
| 24 | 252136 | 45 9816 6067 | Шайба | 24 | — | ||
| 25 | 252006 | 45 9811 1207 | Шайба | 12 | — | ||
| 26 | 250510 | 45 9553 1055 | Гайка | 4 | — | ||
| 27 | 252135 | 45 9816 6046 | Шайба | 4 | — | ||
| 28 | 201454 | 45 9346 1520 | Болт | 4 | — | ||
| 29 | 201540 | 45 9346 1598 | Болт | 1 | — | ||
| 30 | 252007 | 45 9811 1208 | Шайба | 1 | — | ||
| 31 | 252137 | 45 9816 6068 | Шайба | 1 | — | 20 ₽ | |
| 32 | 250514 | 45 9553 1906 | Гайка | 1 | — | ||
| 33 | 75406-1109232 | 45 3616 5318 | Патрубок | 1 | — | ||
| 34 | 238Н-1109010-20 | 45 6622 1564 | Фильтр воздушный | 2 | — | ||
| 35 | 7548-1109120 | 45 3613 5485 | Кронштейн | 4 | — | ||
| 36 | 201499 | 45 9346 1561 | Болт | 8 | — | ||
| 37 | 75406-1109225 | 45 3616 5313 | Трубопровод левый | 1 | — | ||
| 38 | 75406-1109224 | 45 3616 5312 | Трубопровод правый | 1 | — | ||
| 39 | 7548-1109580 | 45 3613 5516 | Хомут | 22 | — | ||

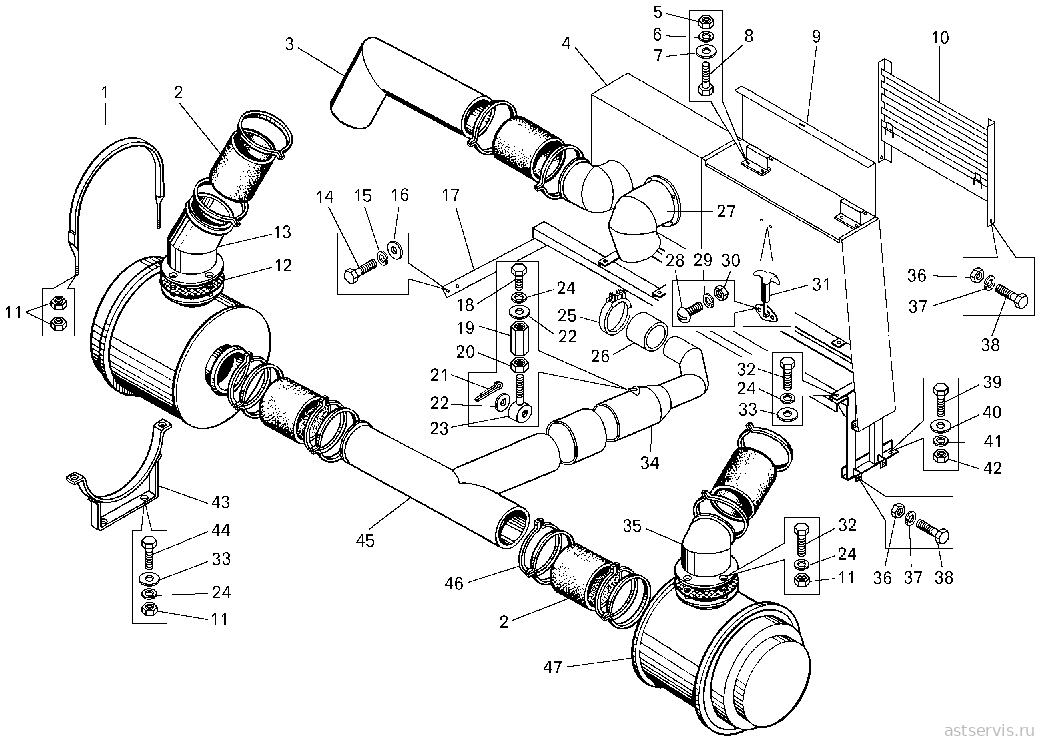

Рисунок 2.2 – Установка воздушных фильтров на самосвале БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 2.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 548А-1109590-01 | 45 3614 4086 | Хомут | — | 4 | ||
| 2 | 7548-1109319 | 45 3613 5508 | Шланг | — | 6 | ||
| 3 | 75406-1109330 | 45 3616 5328 | Трубопровод | — | 1 | ||
| 4 | 75406-1109379 | 45 3616 5332 | Воздухозаборник | — | 1 | ||
| 5 | 250508 | 45 9553 1054 | Гайка | — | 4 | ||
| 6 | 252134 | 45 9816 6045 | Шайба | — | 4 | ||
| 7 | 252004 | 45 9811 1205 | Шайба | — | 8 | ||
| 8 | 201420 | 45 9346 1506 | Болт | — | 4 | ||
| 9 | 75406-3919020 | 45 3616 5588 | Крышка | — | 1 | ||
| 10 | 75406-1109400 | 45 3616 5337 | Воздухозаборник | — | 1 | ||
| 11 | 250512 | 45 9553 1057 | Гайка | — | 36 | ||
| 12 | 7540-1109399 | 45 3616 1807 | Прокладка | — | 3 | ||
| 13 | 75406-1109226 | 45 3616 5314 | Трубопровод | — | 1 | ||
| 14 | 201587 | 45 9346 1641 | Болт | — | 2 | ||
| 15 | 252138 | 45 9816 6069 | Шайба | — | 2 | 20 ₽ | |
| 16 | 252046 | 45 9811 1259 | Шайба | — | 2 | ||
| 17 | 75406-1109320 | 45 3616 5325 | Кронштейн | — | 1 | ||
| 18 | 340161 | 45 9957 1024 | Болт | — | 1 | ||
| 19 | 75404-1109326 | 45 3616 6191 | Стяжка | — | 1 | ||
| 20 | 250513 | 45 9951 4002 | Гайка | — | 1 | ||
| 21 | 258039 | 45 9871 1050 | Шплинт | — | 1 | ||
| 22 | 252039 | 45 9811 1257 | Шайба | — | 1 | ||
| 23 | 549Б-1203492 | 45 3619 0968 | Тяга | — | 1 | ||
| 24 | 252136 | 45 9816 6067 | Шайба | — | 25 | ||
| 25 | 549А-1303350-01 | 45 3619 0049 | Хомут | — | 4 | ||
| 26 | 540-1115054 | 45 3619 0321 | Шланг | — | 1 | ||
| 27 | 75406-1109330 | 45 3616 5328 | Трубопровод | — | 1 | ||
| 28 | 220077 | 45 9432 1079 | Винт | — | 2 | ||
| 29 | 252133 | 45 9816 6044 | Шайба | — | 2 | ||
| 30 | 250464 | 45 9553 1053 | Гайка | — | 2 | ||
| 31 | А9-8402000 | 45 9126 0004 | Застежка | — | 1 | ||
| 32 | 201497 | 45 9346 1559 | Болт | — | 16 | ||
| 33 | 252006 | 45 9811 1207 | Шайба | — | 12 | ||
| 34 | 75404-1109290 | 45 3616 6188 | Трубопровод | — | 1 | ||
| 35 | 75406-1109232 | 45 3616 5318 | Патрубок | — | 1 | ||
| 36 | 250510 | 45 9553 1055 | Гайка | — | 4 | ||
| 37 | 252135 | 45 9816 6046 | Шайба | — | 4 | ||
| 38 | 201454 | 45 9346 1520 | Болт | — | 4 | ||
| 39 | 201540 | 45 9346 1598 | Болт | — | 1 | ||
| 40 | 252007 | 45 9811 1208 | Шайба | — | 1 | ||
| 41 | 252137 | 45 9816 6068 | Шайба | — | 1 | 20 ₽ | |
| 42 | 250514 | 45 9553 1906 | Гайка | — | 1 | ||
| 43 | 7548-1109120 | 45 3613 5485 | Кронштейн | — | 4 | ||
| 44 | 201499 | 45 9346 1561 | Болт | — | 8 | ||
| 45 | 75404-1109560 | 45 3616 6192 | Трубопровод | — | 1 | ||
| 46 | 7548-1109580 | 45 3613 5516 | Хомут | — | 18 | ||
| 47 | 238Н-1109010-20 | 45 6622 1564 | Фильтр воздушный | — | 2 | ||

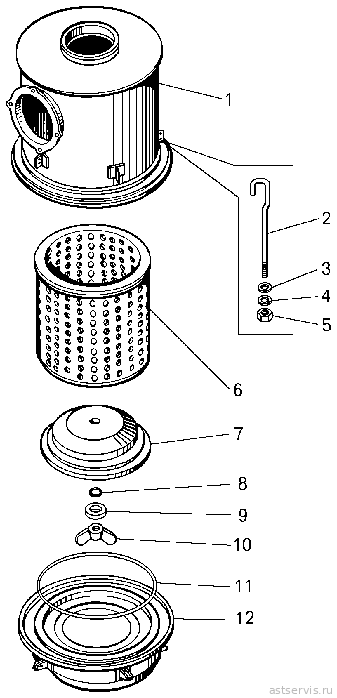

Рисунок 2.3 – Фильтр воздушный (2.1, 2.2)
Перечень сборочных единиц и деталей к рисунку 2.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 238Н-1109048-20 | — | Корпус | 2 | 2 | ||
| 2 | 238Н-1109454 | — | Тяга | 2 | 2 | ||
| 3 | 252037 | 45 9811 1255 | Шайба | 12 | 12 | ||
| 4 | 252154 | — | Шайба | 12 | 12 | ||
| 5 | 250508 | 45 9553 1054 | Гайка | 12 | 12 | ||
| 6 | 238Н-1109080 | 45 6622 0916 | Элемент фильтрующий | 2 | 2 | 1 210 ₽ | |
| 7 | 238Н-1109099 | 45 6622 0949 | Держатель | 2 | 2 | ||
| 8 | 010-015-30-2-3 | 25 3111 4621 | Кольцо | 1 | 1 | ||
| 9 | 252039 | 45 9811 1257 | Шайба | 2 | 2 | ||
| 10 | 250514 | 45 9553 1906 | Гайка | 2 | 2 | ||
| 11 | 238Н-1109030-11 | — | Кольцо | 2 | 2 | ||
| 12 | 238Н-1109434 | — | Бункер | 2 | 2 | ||

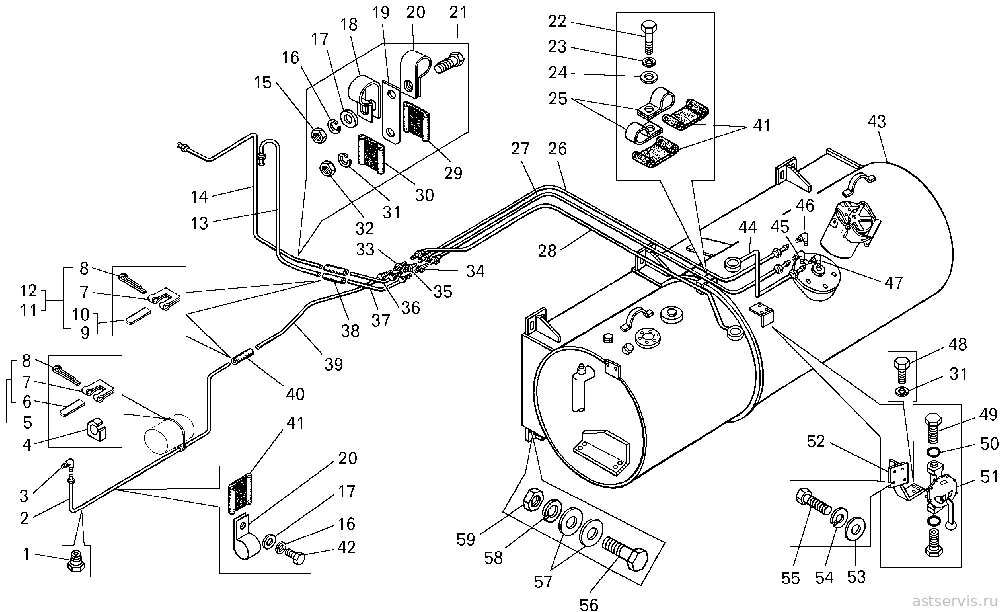

Рисунок 2.4 – Топливные трубопроводы самосвала БЕЛА3-7540А
Перечень сборочных единиц и деталей к рисунку 2.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 262541 | 45 9932 6301 | Пробка | 1 | — | ||
| 2 | 75485-1104557 | 45 3613 7529 | Топливопровод | 1 | — | ||
| 3 | 379652 | 45 9981 8687 | Угольник | 1 | — | ||
| 4 | 540А-3506988 | 45 3616 1455 | Вкладыш | 1 | — | ||
| 5 | 344429 | 45 9871 1519 | Хомут 70 | 1 | — | ||
| 6 | 344491 | 45 9871 1559 | Лента | 1 | — | ||
| 7 | 297580 | 45 9985 1415 | Пряжка | 2 | — | ||
| 8 | 297575 | 45 9952 7212 | Шплинт | 2 | — | ||
| 9 | 297582 | 45 9985 1239 | Лента | 4 | — | ||
| 10 | 297584 | 45 9985 1268 | Лента | 2 | — | ||
| 11 | 344420 | 45 9871 1510 | Хомут 20 | 4 | — | ||
| 12 | 344423 | 45 9871 1517 | Хомут 55 | 2 | — | ||
| 13 | 548А-1104500-20 | 45 3614 2342 | Трубка слива топлива | 1 | — | ||
| 14 | 75405-1104516 | 45 3616 4851 | Трубка отвода топлива | 1 | — | ||
| 15 | 250510 | 45 9553 1055 | Гайка | 1 | — | ||
| 16 | 252135 | 45 9816 6046 | Шайба | 2 | — | ||
| 17 | 252005 | 45 9811 1206 | Шайба | 2 | — | ||
| 18 | 315412 | 45 3625 1966 | Кляммер | 1 | — | ||
| 19 | 548А-1104928 | 45 3614 2495 | Рычаг короткий | 1 | — | ||
| 20 | 344614 | 45 3611 0718 | Кляммер | 2 | — | ||
| 21 | 201456 | 45 9346 1522 | Болт | 1 | — | 30 ₽ | |
| 22 | 201420 | 45 9346 1506 | Болт | 7 | — | ||
| 23 | 252134 | 45 9816 6045 | Шайба | 5 | — | ||
| 24 | 252004 | 45 9811 1205 | Шайба | 7 | — | ||
| 25 | 379198 | 45 3625 1979 | Кляммер | 8 | — | ||
| 26 | 7540-1104520-20 | 45 3616 5169 | Трубка слива топлива | 1 | — | ||
| 27 | 7540-1104560 | 45 3616 4156 | Топливопровод | 1 | — | ||
| 28 | 7540-1104562 | 45 3616 4161 | Топливопровод | 1 | — | ||
| 29 | 548А-1104694-01 | 45 3614 2267 | Прокладка | 1 | — | ||
| 30 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 1 | — | ||
| 31 | 252136 | 45 9816 6067 | Шайба | 4 | — | ||
| 32 | 250512 | 45 9553 1057 | Гайка | 1 | — | ||
| 33 | 344757 | 45 9981 6763 | Ниппель | 1 | — | ||
| 34 | 344770 | 45 9981 6795 | Ниппель | 1 | — | ||
| 35 | 344750 | 45 9981 6746 | Ниппель | 1 | — | ||
| 36 | 7540-1104525-20 | 45 3616 4162 | Трубка отвода топлива | 1 | — | ||
| 37 | 75405-1104520 | 45 3616 5170 | Трубка слива топлива | 1 | — | ||
| 38 | 540-1303067 | 45 3613 0521 | Шланг | 2 | — | 240 ₽ | |
| 39 | 7540-1104550-20 | 45 3616 4163 | Топливопровод от насоса к шлангу | 1 | — | ||
| 40 | 540-3509276 | 45 3613 1846 | Шланг | 1 | — | ||
| 41 | 540А-1104519-01 | 45 3616 0970 | Прокладка | 9 | — | ||
| 42 | 200275 | 45 9326 1032 | Болт | 1 | — | ||
| 43 | 75405-1101010 | 45 3616 4846 | Бак топливный | 1 | — | ||
| 44 | 7540-1104420 | 45 3613 1820 | Топливопровод от бака к насосу | 1 | — | ||
| 45 | 379053 | 45 9981 8294 | Угольник | 1 | — | ||
| 46 | 344503 | 45 9981 6408 | Угольник | 1 | — | ||
| 47 | 379659 | 45 9981 8690 | Угольник | 1 | — | ||
| 48 | 201493 | 45 9346 1555 | Болт | 3 | — | ||
| 49 | 540-2917139 | 45 3613 1417 | Болт зажимной | 2 | — | ||
| 50 | 025-030-30-2-3 | 25 3111 4105 | Кольцо | 4 | — | ||
| 51 | РНМ-1КУ2 | 75 5111 0711 | Насос топливопрока чивающий | 1 | — | 1 590 ₽ | |
| 52 | 7540-1113052 | 45 3616 1824 | Кронштейн | 1 | — | ||
| 53 | 548А-1113015 | 11 0000 0543 | Шайба | 4 | — | ||
| 54 | 548А-1113014 | 11 0000 0544 | Шайба | 4 | — | ||
| 55 | 548А-1113012 | 11 0000 0545 | Болт | 4 | — | ||
| 56 | 202172 | 45 9951 1448 | Болт | 10 | — | ||
| 57 | 376128 | 45 9958 6223 | Шайба | 42 | — | ||
| 58 | 252140 | 45 9816 6071 | Шайба | 10 | — | ||
| 59 | 250562 | 45 9951 4069 | Гайка | 10 | — | ||

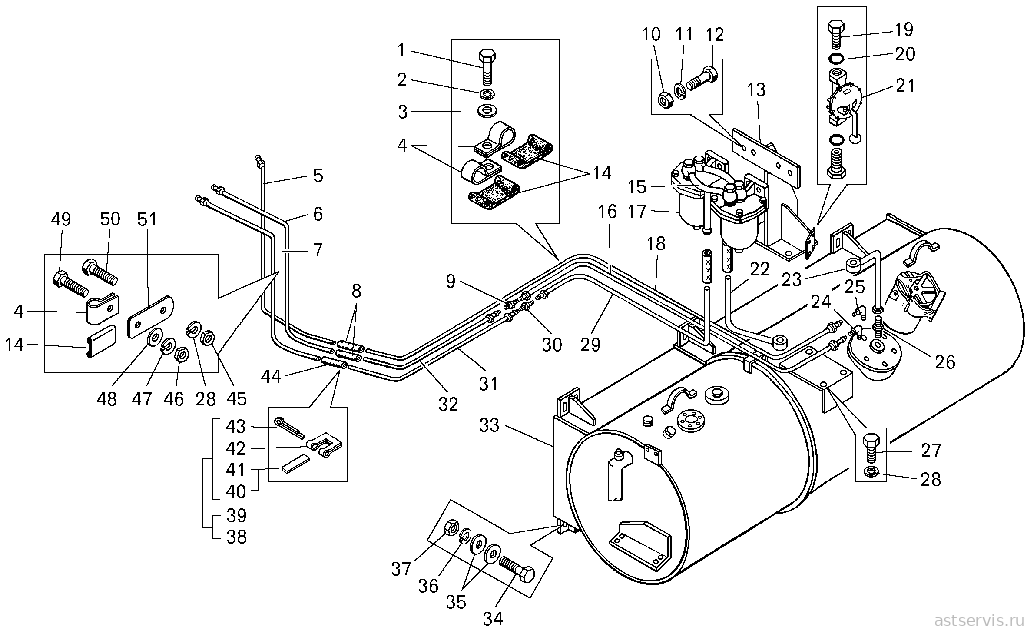

Рисунок 2.5 – Топливные трубопроводы самосвала БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 2.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201420 | 45 9346 1506 | Кляммер | — | 7 | ||
| 2 | 252134 | 45 9816 6045 | Шайба | — | 3 | ||
| 3 | 252004 | 45 9811 1205 | Шайба | — | 3 | ||
| 4 | 379198 | 45 3625 1979 | Кляммер | — | 7 | ||
| 5 | 548А-1104500-20 | 45 3614 2342 | Трубка слива топлива | — | 1 | ||
| 6 | 75404-1104516 | 45 3616 6565 | Трубка отвода топлива | — | 1 | ||
| 7 | 75404-1104572 | 45 3616 6569 | Топливопровод | — | 1 | ||
| 8 | 540-1303067 | 45 3613 0521 | Шланг | — | 2 | 240 ₽ | |
| 9 | 344770 | 45 9981 6795 | Ниппель | — | 1 | ||
| 10 | 250514 | 45 9553 1059 | Гайка | — | 4 | ||
| 11 | 252137 | 45 9816 6068 | Шайба | — | 4 | 20 ₽ | |
| 12 | 201543 | 45 9346 1601 | Болт | — | 4 | ||
| 13 | 7548-1113052-11 | 45 3613 7224 | Кронштейн | — | 1 | ||
| 14 | 540А-1104519-01 | 45 3616 0970 | Прокладка | — | 6 | ||
| 15 | 7548-1104580-01 | 45 3613 6576 | Топливопровод | — | 2 | ||
| 16 | 75404-1104560 | 45 3616 6568 | Топливопровод | — | 1 | ||
| 17 | 840-1105010 | 45 6632 0497 | Фильтр грубой очистки топлива | — | 2 | 7 121 ₽ | |
| 18 | 7523-1104520 | 45 3637 0024 | Трубка слива топлива | — | 1 | ||
| 19 | 540-2917139 | 45 3613 1417 | Болт зажимной | — | 2 | ||
| 20 | 025-030-30-2-3 | 25 3111 4105 | Кольцо | — | 4 | ||
| 21 | РНМ-1КУ2 | 75 5111 0711 | Насос топливопрокачивающий | — | 1 | 1 590 ₽ | |
| 22 | 7548-1104550 | 45 3613 5473 | Топливопровод от насоса | — | 1 | ||
| 23 | 75404-1104420 | 45 3616 6564 | Топливопровод | — | 1 | ||
| 24 | 379053 | 45 9981 8292 | Угольник | — | 1 | ||
| 25 | 344503 | 45 9981 6408 | Угольник | — | 1 | ||
| 26 | 344767 | 45 9981 6788 | Ниппель | — | 1 | ||
| 27 | 201493 | 45 9346 1555 | Болт | — | 4 | ||
| 28 | 252136 | 45 9816 6067 | Шайба | — | 5 | ||
| 29 | 548А-1104928 | 45 3614 2495 | Рычаг короткий | — | 1 | ||
| 30 | 344757 | 45 9981 6763 | Ниппель | — | 1 | ||
| 31 | 75404-1104558 | 45 3616 6567 | Топливопровод | — | 1 | ||
| 32 | 75404-1104525 | 45 3616 6566 | Трубка отвода топлива промежуточная | — | 1 | ||
| 33 | 75404-1101010 | 45 3616 6181 | Бак топливный | — | 1 | ||
| 34 | 202172 | 45 9951 1448 | Болт | — | 10 | ||
| 35 | 376128 | 45 9958 6223 | Шайба | — | 22 | ||
| 36 | 252140 | 45 9816 6071 | Шайба | — | 10 | ||
| 37 | 250562 | 45 9951 4069 | Гайка | — | 10 | ||
| 38 | 344420 | 45 9871 1510 | Хомут 20 | — | 5 | ||
| 39 | 344423 | 45 9871 1513 | Хомут 35 | — | 6 | ||
| 40 | 297582 | 45 9985 3468 | Лента | — | 4 | ||
| 41 | 297584 | 45 9985 1247 | Лента | — | 2 | ||
| 42 | 297580 | 45 9985 1415 | Пряжка | — | 6 | ||
| 43 | 297575 | 45 9952 7212 | Шплинт | — | 6 | ||
| 44 | 540-3509276 | 45 3613 1846 | Шланг | — | 3 | ||
| 45 | 250512 | 45 9553 1057 | Гайка | — | 1 | ||
| 46 | 250510 | 45 9553 1055 | Гайка | — | 2 | ||
| 47 | 252135 | 45 9816 6046 | Шайба | — | 2 | ||
| 48 | 252005 | 45 9811 1206 | Шайба | — | 2 | ||
| 49 | 201456 | 45 9346 1522 | Болт | — | 2 | 30 ₽ | |
| 50 | 201497 | 45 9346 1559 | Болт | — | 1 | ||
| 51 | 548А-1104928 | 45 3614 2495 | Рычаг короткий | — | 1 | ||
Рисунок 2.6 – Бак топливный (2.4, 2.5)
Перечень сборочных единиц и деталей к рисунку 2.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 220077 | 45 9432 1079 | Винт | 5 | 5 | ||
| 2 | 252133 | 45 9816 6044 | Шайба | 5 | 5 | ||
| 3 | БМ144-3806600-Д | 45 7382 4409 | Датчик уровня топлива | 1 | 1 | ||
| 4 | 200-3806026 | 45 3414 1511 | Прокладка | 1 | 1 | ||
| 5 | 201457 | 45 9346 1523 | Болт | 6 | 6 | ||
| 6 | 252135 | 45 9816 6046 | Шайба | 6 | 6 | ||
| 7 | 75401-1104470 | 45 3616 2127 | Труба всасывающая | 1 | 1 | ||
| 8 | 540А-3519198 | 45 3616 3426 | Фиксатор | 1 | 1 | ||
| 9 | 540А-3519202 | 45 3616 3427 | Крышка | 1 | 1 | ||
| 10 | Д65-1002294 | 47 5341 5717 | Элемент фильтрующий | 1 | 1 | ||
| 11 | 540А-3519208 | 45 3616 3428 | Шайба | 1 | 1 | ||
| 12 | 540А-3519192 | 45 3616 3421 | Корпус | 1 | 1 | ||
| 13 | 540А-3519190-01 | 45 3616 5223 | Сапун | 1 | 1 | 330 ₽ | |
| 14 | 344975 | 45 9981 6411 | Кольцо | — | 1 | ||
| 15 | 549А-1101264 | 45 3619 0005 | Пробка сливного крана | 1 | 1 | ||
| 16 | 75404-1101012 | 45 3616 6571 | Корпус бака | — | 1 | ||
| 16 | 75405-1101012 | 45 3616 4850 | Корпус бака | 1 | — | ||
Рисунок 2.7 – Фильтр грубой очистки топлива (2.5)
Перечень сборочных единиц и деталей к рисунку 2.7
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 840.1105084 | 45 6632 0503 | Фланец | — | 1 | ||
| 2 | 840.1117144 | 45 6632 0959 | Пробка сливная | — | 1 | ||
| 3 | 840.1105050 | 45 6632 0500 | Стакан | — | 1 | ||
| 4 | 840.1028087 | 45 9836 0812 | Кольцо | — | 1 | ||
| 5 | 252017-02 | 45 9811 1210 | Шайба | — | 2 | ||
| 6 | 840.1105408 | 45 6632 0508 | Пружина | — | 1 | ||
| 7 | 840.1105412 | 45 6632 0509 | Диск | — | 9 | ||
| 8 | 310096-29 | — | Болт | — | 2 | ||
| 9 | 312326-34 | — | Шайба | — | 4 | ||
| 10 | 236-1104429 | 45 6621 0521 | Наконечник | — | 2 | 241 ₽ | |
| 11 | 316184-29 | — | Пробка | — | 1 | ||
| 12 | 312482-34 | — | Шайба | — | 1 | ||
| 13 | 201460-29 | 45 9346 1526 | Болт | — | 4 | ||
| 14 | 252135-02 | 45 9816 6046 | Шайба | — | 4 | ||
| 15 | 840.1105015 | 45 6632 0498 | Крышка | — | 1 | ||
| 16 | 25 3111 2221 | 25 3111 2221 | Кольцо | — | 1 | 132 ₽ | |
| 17 | 252138-02 | 45 9816 6069 | Шайба | — | 2 | ||
| 18 | 840.1105406 | 45 6632 0507 | Шайба | — | 1 | ||
| 19 | 840.1105402 | 45 6632 0505 | Диск верхний | — | 1 | ||
Рисунок 2.8 – Привод управления подачей топлива самосвала БЕЛА3-7540А
Перечень сборочных единиц и деталей к рисунку 2.8
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75406-1108277 | 45 3616 5307 | Пластина | 1 | — | ||
| 2 | 525-1108036 | 45 3611 0015 | Пружина | 1 | — | ||
| 3 | 252135 | 45 9816 6046 | Шайба | 11 | — | ||
| 4 | 201456 | 45 9346 1522 | Болт | 11 | — | 30 ₽ | |
| 5 | 500-1108138 | 45 3416 0251 | Наконечник в сборе | 6 | — | 1 700 ₽ | |
| 6 | 75481-1108032 | 45 3614 4780 | Рычаг | 1 | — | ||
| 7 | 252134 | 45 9816 6045 | Шайба | 4 | — | ||
| 8 | 201422 | 45 9346 1508 | Болт | 1 | — | ||
| 9 | 314003 | 45 9954 7118 | Шпонка | 2 | — | ||
| 10 | 258039 | 45 9871 1050 | Шплинт | 1 | — | ||
| 11 | 540-1108345 | 45 3613 0269 | Тяга | 1 | — | ||
| 12 | 258053 | 45 9871 1067 | Шплинт | 4 | — | 10 ₽ | |
| 13 | 252017 | 45 9811 1210 | Шайба | 2 | — | ||
| 14 | 252005 | 45 9811 1206 | Шайба | 10 | — | ||
| 15 | 250510 | 45 9553 1055 | Гайка | 9 | — | ||
| 16 | 250511 | 45 9553 1056 | Гайка | 1 | — | ||
| 17 | 525-1108029-10 | 45 3611 0013 | Вилка | 1 | — | ||
| 18 | 75406-1108031 | 45 3616 5298 | Валик задний | 1 | — | ||
| 19 | 75406-1108490 | 45 3616 5309 | Кронштейн | 1 | — | ||
| 20 | 252016 | 45 9811 1209 | Шайба | 2 | — | ||
| 21 | 252138 | 45 9816 6069 | Шайба | 2 | — | 20 ₽ | |
| 22 | 201583 | 45 9346 1637 | Болт | 2 | — | ||
| 23 | 75481-1108050 | 45 3614 4962 | Тяга | 1 | — | ||
| 24 | 250514 | 45 9553 1059 | Гайка | 2 | — | ||
| 25 | 252137 | 45 9816 6068 | Шайба | 2 | — | 20 ₽ | |
| 26 | 252007 | 45 9811 1208 | Шайба | 2 | — | ||
| 27 | 75481-1108071 | 45 3614 4781 | Рычаг | 1 | — | ||
| 28 | 75481-1108044 | 45 3614 4961 | Ось | 1 | — | ||
| 29 | 75481-1108082 | 45 3614 4783 | Кронштейн | 1 | — | ||
| 30 | 252136 | 45 9816 6067 | Шайба | 6 | — | ||
| 31 | 75406-1108326 | 45 3616 5308 | Стяжка | 3 | — | ||
| 32 | 75406-1108042 | 45 3616 5299 | Кронштейн | 1 | — | ||
| 33 | 549Б-1108280 | 45 3619 0786 | Рукоятка | 1 | — | ||
| 34 | 540-1108286 | 45 3613 0261 | Кронштейн | 1 | — | ||
| 35 | 540-1108279 | 45 3613 0257 | Шайба | 2 | — | ||
| 36 | 540-1108284 | 45 3613 0260 | Шайба | 1 | — | ||
| 37 | 501-3507084 | 45 3414 1200 | Пружина | 1 | — | ||
| 38 | 374542 | 45 9958 4075 | Гайка | 2 | — | ||
| 39 | 549Б-1108290 | 45 3619 0787 | Рукоятка | 1 | — | ||
| 40 | 540-8101050 | 11 0000 0385 | Шарик | 1 | — | ||
| 41 | 500-1108140 | 45 3921 0027 | Наконечник | 6 | — | ||
| 42 | 500-1108148-01 | 45 3921 0032 | Палец | 6 | — | ||
| 43 | 500-1108146 | 45 3921 0031 | Пружина | 6 | — | ||
| 44 | 500-1108142 | 45 3921 0028 | Сухарь | 6 | — | ||
| 45 | 500-1108144 | 45 3921 0030 | Пробка | 6 | — | ||
| 47 | 23.588.1.1300-08 | 47 9136 1606 | Трос | 1 | — | ||
| 48 | 75481-1108450 | 45 3614 4794 | Механизм толкающий | 1 | — | 1 900 ₽ | |
| 49 | 75481-1108452 | 45 3614 4795 | Труба толкателя | 1 | — | ||
| 50 | 75481-1108472 | 45 3614 4798 | Тяга толкателя | 1 | — | ||
| 51 | 224624 | 45 9462 1108 | Винт | 7 | — | ||
| 52 | 252004 | 45 9811 1205 | Шайба | 7 | — | ||
| 53 | 250508 | 45 9553 1054 | Гайка | 7 | — | ||
| 54 | 549-1108016 | 45 3619 0118 | Накладка педали | 1 | — | ||
| 55 | 75481-1108011 | 45 3614 4779 | Педаль с упором | 1 | — | ||
| 56 | 75481-1108025 | 45 3614 4958 | Кронштейн педали | 1 | — | ||
| 57 | 75481-1108156 | 45 3614 4966 | Ось | 1 | — | ||
| 58 | 5336-1108161 | 45 3522 4952 | Кольцо | 1 | — | ||
| 59 | 220079 | 45 9432 1081 | Винт | 2 | — | ||
| 60 | 252133 | 45 9816 6044 | Шайба | 2 | — | ||
| 61 | 252003 | 45 9811 1204 | Шайба | 2 | — | ||
| 62 | 5336-1108058 | 45 3522 4937 | Крышка | 1 | — | ||
| 63 | 5336-1108059 | 45 3522 4951 | Прокладка | 1 | — | ||
| 64 | 75481-1108500 | 45 3614 4799 | Трубопровод | 1 | — | ||
| 65 | 315406 | 45 3414 3493 | Кляммер | 2 | — | ||
| 66 | 315407 | 45 3414 3495 | Кляммер | 2 | — | ||
| 67 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 5 | — | ||
| 68 | 75481-1108210 | 45 3614 4788 | Трос | 1 | — | ||
| 69 | 75481-1108212 | 45 3614 4822 | Тяга | 1 | — | ||
| 70 | 75481-1108218 | 45 3614 4789 | Пружина защитная | 1 | — | ||
| 71 | 201418 | 45 9346 1504 | Болт | 3 | — | ||
| 72 | 7521-6601132 | 45 3627 1185 | Палец | 1 | — | ||
| 73 | 258012 | 45 9871 1016 | Шплинт | 2 | — | ||
| 74 | 74211-1108298 | 45 3632 3934 | Держатель | 2 | — | ||
| 75 | 220077 | 45 9432 1079 | Винт | 1 | — | ||
| 76 | 5320-3721500 | 45 3537 1890 | Клапан с электромагнитом | 1 | — | 2 090 ₽ | |
| 77 | 344529 | 45 9981 6474 | Угольник | 2 | — | 440 ₽ | |
| 78 | 344503 | 45 9981 6408 | Угольник | 1 | — | ||
| 79 | 74211-1108391 | 45 3632 4182 | Шланг | 1 | — | ||
| 80 | 401120 | 45 9984 8200 | Гайка | 2 | — | ||
| 81 | 379277 | 45 9981 8425 | Муфта | 2 | — | ||
| 82 | 402717 | 45 9984 8445 | Угольник | 1 | — | ||
| 83 | 008-012-25-2-2 | 25 3111 3055 | Кольцо | 1 | — | ||
| 84 | 549-1108498 | 45 3619 7552 | Шайба | 1 | — | ||
| 85 | 250513 | 45 9951 4002 | Гайка | 1 | — | ||
| 86 | 100-3570110 | 45 9135 6383 | Цилиндр пневматический | 1 | — | уточняем | |
| 87 | 75481-1108200 | 45 3614 4786 | Кронштейн | 1 | — | ||
| 88 | 250512 | 45 9553 1057 | Гайка | 1 | — | ||
| 89 | 7420-1108548 | 45 3629 0847 | Ось | 1 | — | ||
| 90 | 340174 | 45 9951 1417 | Болт | 2 | — | ||
| 91 | 75406-1108270 | 45 3616 5305 | Рычаг | 1 | — | ||
| 92 | 540М-3514476 | 45 3616 1555 | Ось | 1 | — | ||
| 93 | 260035 | 45 9862 1036 | Палец | 1 | — | ||
Рисунок 2.9 – Привод управления подачей топлива самосвала БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 2.9
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201422 | 45 9346 1508 | Болт | — | 1 | ||
| 2 | 252134 | 45 9816 6045 | Шайба | — | 7 | ||
| 3 | 540-1108370 | 45 3613 0271 | Рычаг | — | 1 | ||
| 4 | 500-1108138 | 45 3416 0251 | Наконечник в сборе | — | 4 | 1 700 ₽ | |
| 5 | 250510 | 45 9553 1055 | Гайка | — | 8 | ||
| 6 | 75481-1108050 | 45 3614 4962 | Тяга | — | 1 | ||
| 7 | 75404-1108082 | 45 3616 6187 | Кронштейн | — | 1 | ||
| 8 | 548А-1104696-01 | 45 3614 2269 | Прокладка | — | 5 | ||
| 9 | 315407 | 45 3414 3495 | Кляммер | — | 1 | ||
| 10 | 252037 | 45 9811 1255 | Шайба | — | 6 | ||
| 11 | 201418 | 45 9346 1504 | Болт | — | 4 | ||
| 12 | 252005 | 45 9811 1206 | Шайба | — | 9 | ||
| 13 | 252135 | 45 9816 6046 | Шайба | — | 11 | ||
| 14 | 201456 | 45 9346 1522 | Болт | — | 10 | 30 ₽ | |
| 15 | 75483-1108082 | 45 3613 8592 | Кронштейн | — | 1 | ||
| 16 | 250514 | 45 9553 1059 | Гайка | — | 2 | ||
| 17 | 252137 | 45 9816 6068 | Шайба | — | 2 | 20 ₽ | |
| 18 | 252007 | 45 9811 1208 | Шайба | — | 2 | ||
| 19 | 75481-1108071 | 45 3614 4781 | Рычаг | — | 1 | ||
| 20 | 540М-3514476 | 45 3616 1555 | Ось | — | 2 | ||
| 21 | 258053 | 45 9871 1067 | Шплинт | — | 2 | 10 ₽ | |
| 22 | 549Б-1108280 | 45 3619 0786 | Рукоятка ручной педали | — | 1 | ||
| 23 | 540-1108286 | 45 3613 0261 | Кронштейн | — | 1 | ||
| 24 | 540-1108279 | 45 3613 0257 | Шайба | — | 2 | ||
| 25 | 540-1108284 | 45 3613 0260 | Шайба | — | 1 | ||
| 26 | 501-3507084 | 45 3414 1200 | Пружина | — | 1 | ||
| 27 | 374542 | 45 9958 4075 | Гайка | — | 2 | ||
| 28 | 549Б-1108290 | 45 3619 0787 | Рукоятка | — | 1 | ||
| 29 | 540-8101050 | 11 0000 0385 | Шарик | — | 1 | ||
| 30 | 500-1108140 | 45 3921 0027 | Наконечник | — | 4 | ||
| 31 | 500-1108148-01 | 45 3921 0032 | Палец | — | 4 | ||
| 32 | 500-1108146 | 45 3921 0031 | Пружина | — | 4 | ||
| 33 | 500-1108142 | 45 3921 0028 | Сухарь | — | 4 | ||
| 34 | 500-1108144 | 45 3921 0030 | Пробка | — | 4 | ||
| 35 | 75481-1108450 | 45 3614 4794 | Механизм толкающий | — | 1 | 1 900 ₽ | |
| 36 | 75481-1108452 | 45 3614 4795 | Труба толкателя | — | 1 | ||
| 37 | 75481-1108472 | 45 3614 4798 | Тяга толкателя | — | 1 | ||
| 38 | 224624 | 45 9462 1108 | Винт | — | 7 | ||
| 39 | 252004 | 45 9811 1205 | Шайба | — | 7 | ||
| 40 | 250508 | 45 9553 1054 | Гайка | — | 9 | ||
| 41 | 549-1108016 | 45 3619 0118 | Накладка педали | — | 1 | ||
| 42 | 75481-1108011 | 45 3614 4779 | Педаль с упором | — | 1 | ||
| 43 | 75481-1108025 | 45 3614 4958 | Кронштейн педали | — | 1 | ||
| 44 | 75481-1108156 | 45 3614 4966 | Ось | — | 1 | ||
| 45 | 5336-1108161 | 45 3522 4952 | Кольцо | — | 1 | ||
| 46 | 258039 | 45 9871 1050 | Шплинт | — | 1 | ||
| 47 | 220079 | 45 9432 1081 | Винт | — | 2 | ||
| 48 | 252133 | 45 9816 6044 | Шайба | — | 2 | ||
| 49 | 252003 | 45 9811 1204 | Шайба | — | 2 | ||
| 50 | 5336-1108058 | 45 3522 4937 | Крышка | — | 1 | ||
| 51 | 5336-1108059 | 45 3522 4951 | Прокладка | — | 1 | ||
| 52 | 315412 | 45 3625 1966 | Кляммер | — | 2 | ||
| 53 | 201454 | 45 9346 1501 | Болт | — | 1 | ||
| 54 | 74211-1108210 | 45 3632 3927 | Трос | — | 1 | ||
| 55 | 315406 | 45 3414 3493 | Кляммер | — | 3 | ||
| 56 | 74211-1108500-10 | 45 3632 4197 | Трубопровод | — | 1 | ||
| 57 | 314802 | 45 9981 3468 | Муфта | — | 2 | ||
| 58 | 344810 | 45 9922 1406 | Гайка | — | 2 | ||
| 59 | 74211-1108502-10 | 45 3632 4198 | Трубка | — | 1 | ||
| 60 | 252136 | 45 9816 6067 | Шайба | — | 5 | ||
| 61 | 250517 | 45 9553 1058 | Гайка | — | 2 | ||
| 62 | 74211-1108200 | 45 3632 3925 | Кронштейн | — | 1 | ||
| 63 | 252004 | 45 9811 1205 | Шайба | — | 7 | ||
| 64 | 7521-6601132 | 45 3627 1185 | Палец | — | 2 | ||
| 65 | 258012 | 45 9871 1016 | Шплинт | — | 3 | ||
| 66 | 75481-1108270 | 45 3614 5862 | Рычаг | — | 1 | ||
| 67 | 008-012-25-2-2 | 25 3111 3055 | Кольцо | — | 1 | ||
| 68 | 549-1108498 | 45 3619 7552 | Шайба | — | 1 | ||
| 69 | 250513 | 45 9951 4002 | Гайка | — | 1 | ||
| 70 | 100-3570110 | 45 9135 6383 | Цилиндр пневматический | — | 1 | уточняем | |
| 71 | 250508 | 45 9553 1054 | Гайка | — | 2 | ||
| 72 | 74211-1108298 | 45 3632 3934 | Держатель | — | 2 | ||
| 73 | 220077 | 45 9432 1079 | Винт | — | 2 | ||
| 74 | 402717 | 45 9984 8445 | Угольник | — | 1 | ||
| 75 | 7420-1108548 | 45 3629 0847 | Ось | — | 1 | ||
| 76 | 401120 | 45 9984 8200 | Гайка | — | 2 | ||
| 77 | 379277 | 45 9981 8425 | Муфта | — | 2 | ||
| 78 | 74211-1108390 | 45 3632 4026 | Шланг | — | 1 | ||
| 79 | 250512 | 45 9553 1057 | Гайка | — | 1 | ||
| 80 | 75481-1108276 | 45 3614 5864 | Пластина | — | 1 | ||
| 81 | 344529 | 45 9981 6474 | Угольник | — | 1 | 440 ₽ | |
| 82 | 344503 | 45 9981 6408 | Угольник | — | 1 | ||
| 83 | 5320-3721500 | 45 3537 1890 | Клапан с электромагнитом | — | 1 | 2 090 ₽ | |
| 84 | 7921-1108154 | 45 8631 1207 | Пластина | — | 1 | ||
| 85 | 340174 | 45 9951 1417 | Болт | — | 2 | ||
| 86 | 23.588.1.1300-08 | 47 9136 1606 | Трос | — | 1 | ||
| 87 | 5336-1115010 | 45 3522 4010 | Тяга | — | 1 | ||
Рисунок 2.10 – Цилиндр пневматический (2.8, 2.9)
Перечень сборочных единиц и деталей к рисунку 2.10
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 100-3570110 | 45 9135 0626 | Цилиндр пневматический | 1 | 1 | уточняем | |
| 2 | 304183 | — | Заклепка | 2 | 2 | ||
| 3 | 100-3512099 | 45 9135 0041 | Табличка | 1 | 1 | ||
| 4 | 100-3570130 | 45 9135 0632 | Крышка цилиндра | 1 | 1 | ||
| 5 | 100-3570133 | 45 9135 0634 | Втулка | 1 | 1 | ||
| 6 | 100-3570132 | 45 9135 0633 | Кольцо | 1 | 1 | ||
| 7 | 100-3570128 | 45 9135 0631 | Кольцо | 1 | 1 | ||
| 8 | 100-3570124 | 45 9135 0629 | Поршень | 1 | 1 | ||
| 9 | 100-3570127 | 45 9135 0630 | Упор | 1 | 1 | ||
| 10 | 100-3570123 | 45 9135 0628 | Пружина | 1 | 1 | ||
| 11 | 100-3570120 | 45 9135 0627 | Цилиндр | 1 | 1 | ||
