Рисунки главы:
- Рисунок 12.1 – Установка рулевого управления
- Рисунок 12.2 – Установка кожухов и кронштейнов с колонкой
- Рисунок 12.3 – Кронштейн с колонкой
- Рисунок 12.4 – Карданный вал рулевого управления (12.1)
- Рисунок 12.5 – Установка трубопроводов рулевого управления
- Рисунок 12.6 – Фильтр (12.5)
- Рисунок 12.7 – Механизм рулевой (12.5
- Рисунок 12.8 – Клапан предохранительный (12.7)

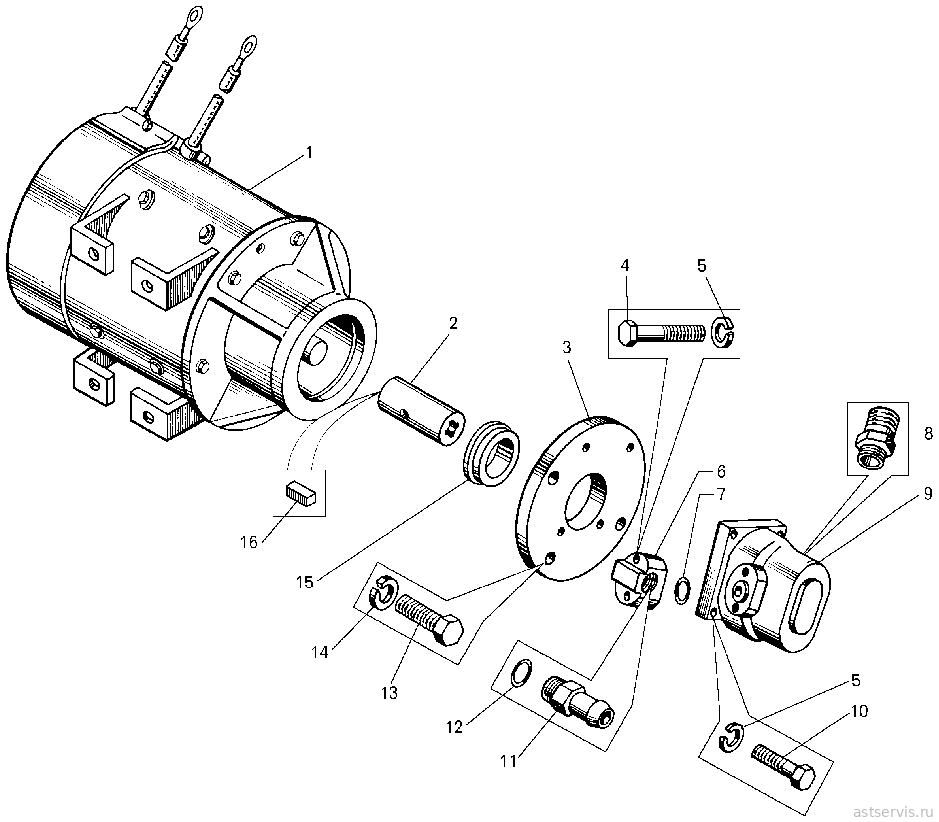

- Рисунок 12.9 – Электродвигатель дублирующего привода рулевого управления (12.5)

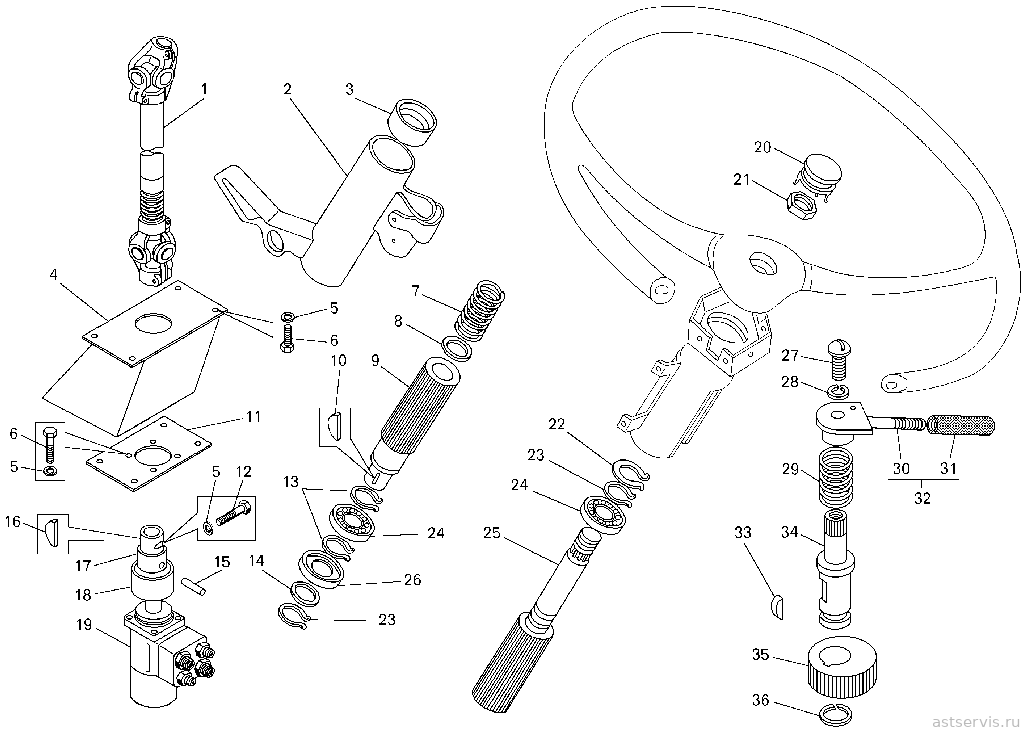

Рисунок 12.1 – Установка рулевого управления
Перечень сборочных единиц и деталей к рисунку 12.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75406-3401048 | 45 3616 5429 | Вал карданный | 1 | 1 | 8 900 ₽ | |
| 2 | 64221-3444020 | 45 3427 6253 | Корпус | 1 | 1 | ||
| 3 | 5336-3444027 | 45 3522 3224 | Втулка | 1 | 1 | ||
| 4 | 75481-3401850 | 45 3614 5772 | Кронштейн | 1 | 1 | ||
| 5 | 252136 | 45 9816 6067 | Шайба | 14 | 14 | ||
| 6 | 201497 | 45 9346 1559 | Болт | 12 | 12 | ||
| 7 | 64221-3444088 | 45 3427 6274 | Пружина | 1 | 1 | ||
| 8 | 252006 | 45 9811 1207 | Шайба | 1 | 1 | ||
| 9 | 64221-3444082 | 45 3427 6266 | Вал | 1 | 1 | ||
| 10 | 378057 | 45 9958 7401 | Шпонка | 1 | 1 | ||
| 11 | 75481-3403043 | 45 3614 5776 | Пластина | 1 | 1 | ||
| 12 | 200317 | 45 9326 1062 | Болт | 2 | 2 | ||
| 13 | 400356 | 45 9985 8768 | Кольцо | 2 | 2 | ||
| 14 | 5336-3444046 | 45 3522 5359 | Кольцо | 1 | 1 | ||
| 15 | 343621 | 00 3436 2100 | Штифт | 1 | 1 | ||
| 16 | 343800 | 45 9823 0264 | Шпонка | 1 | 1 | ||
| 17 | 7523-3401076-10 | 45 3637 1767 | Втулка | 1 | 1 | ||
| 18 | 7523-3401172 | 45 3637 1768 | Втулка | 1 | 1 | ||
| 19 | 7548-3401005 | 45 3613 5864 | Механизм рулевой | 1 | 1 | 26 100 ₽ | |
| 20 | 64221-3402061 | 45 3427 5918 | Крышка | 1 | 1 | ||
| 21 | 250659 | 45 9553 1270 | Гайка | 1 | 1 | уточняем аналог: 45 ₽ | |
| 22 | 400575 | 45 3414 6011 | Кольцо | 1 | 1 | ||
| 23 | 400413 | 45 9985 8905 | Кольцо | 3 | 3 | ||
| 24 | 7690906 | 46 1212 8058 | Подшипник | 2 | 2 | ||
| 25 | 64221-3444014 | 45 3427 6250 | Вал | 1 | 1 | ||
| 26 | 5336-3444039 | 45 3522 3229 | Кольцо | 1 | 1 | ||
| 27 | 220107 | 45 9432 1107 | Винт | 1 | 1 | ||
| 28 | 252037 | 45 9811 1255 | Шайба | 1 | 1 | ||
| 29 | 64221-3444090 | 45 3427 6265 | Пружина | 1 | 1 | ||
| 30 | 64221-3444096 | 45 3427 6269 | Ручка | 1 | 1 | ||
| 31 | 64221-3403099 | 45 3427 6213 | Ручка | 1 | 1 | ||
| 32 | 64221-3444094 | 45 3427 6268 | Ручка | 1 | 1 | ||
| 33 | 378079 | 45 9958 7418 | Шпонка | 1 | 1 | ||
| 34 | 64221-3444080 | 45 3427 6262 | Ось | 1 | 1 | ||
| 35 | 64221-3444086 | 45 3427 6272 | Втулка | 1 | 1 | ||
| 36 | 400332 | 45 9985 8762 | Кольцо | 1 | 1 | ||

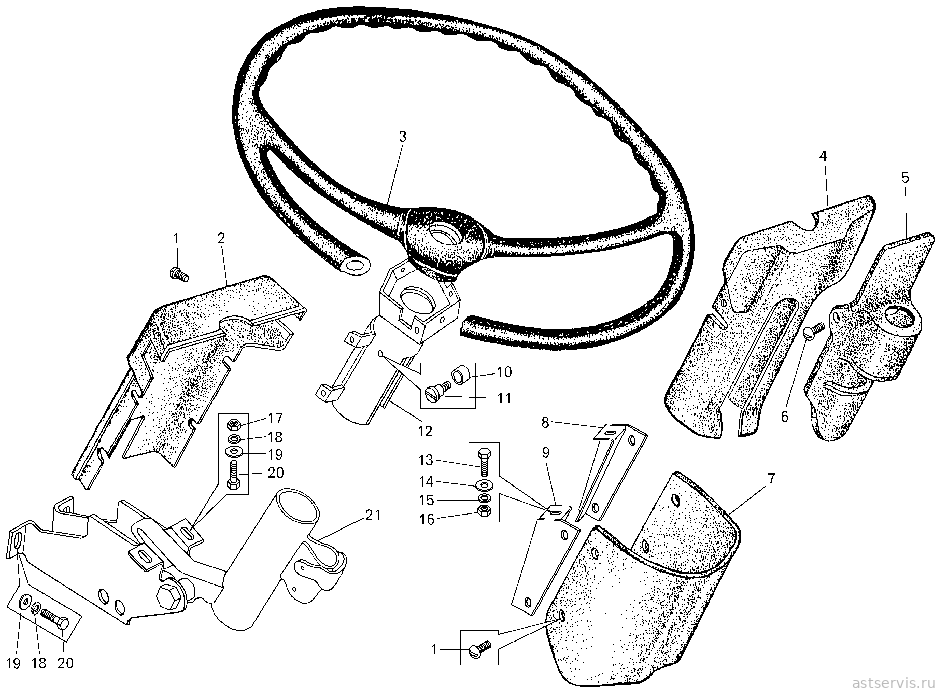

Рисунок 12.2 – Установка кожухов и кронштейнов с колонкой
Перечень сборочных единиц и деталей к рисунку 12.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 223064 | 45 9422 1108 | Винт | 9 | 9 | ||
| 2 | 64221-3444244 | 45 3427 6281 | Крышка верхнего кожуха | 1 | 1 | ||
| 3 | 64227-3402015 | 45 3427 5912 | Колесо рулевое | 1 | 1 | ||
| 4 | 64221-3444236 | 45 3427 6279 | Кожух верхний | 1 | 1 | ||
| 5 | 64221-3444242 | 45 3427 6280 | Накладка | 1 | 1 | ||
| 6 | 224624 | 45 9462 1108 | Винт | 2 | 2 | ||
| 7 | 64221-3444234 | 45 3427 6278 | Кожух нижний | 1 | 1 | ||
| 8 | 75406-3403070 | 45 3616 5440 | Кронштейн правый | 1 | 1 | ||
| 9 | 75406-3403071 | 45 3616 5441 | Кронштейн левый | 1 | 1 | ||
| 10 | 64221-3444084 | 45 3427 6267 | Втулка | 1 | 1 | ||
| 11 | 64221-3444087 | 45 3427 6273 | Фиксатор | 1 | 1 | ||
| 12 | 64221-3444030 | 45 3427 6255 | Кожух | 1 | 1 | ||
| 13 | 201418 | 45 9346 1504 | Болт | 2 | 2 | ||
| 14 | 252037 | 45 9811 1255 | Шайба | 2 | 2 | ||
| 15 | 252134 | 45 9816 6045 | Шайба | 2 | 2 | ||
| 16 | 250508 | 45 9553 1054 | Гайка | 2 | 2 | ||
| 17 | 250510 | 45 9553 1056 | Гайка | 2 | 2 | ||
| 18 | 252135 | 45 9816 6046 | Шайба | 4 | 4 | ||
| 19 | 252005 | 45 9811 1206 | Шайба | 6 | 6 | ||
| 20 | 201456 | 45 9346 1522 | Болт | 4 | 4 | 30 ₽ | |
| 21 | 64221-3403008 | 45 3427 6204 | Кронштейн с колонкой | 1 | 1 | ||
Рисунок 12.3 – Кронштейн с колонкой
Перечень сборочных единиц и деталей к рисунку 12.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 250510 | 45 9553 1056 | Гайка | 1 | 1 | ||
| 2 | 252155 | 45 9816 6006 | Шайба | 1 | 1 | ||
| 3 | 5336-3403097-10 | 45 3522 5661 | Палец | 1 | 1 | ||
| 4 | 5336-3403050 | 45 3522 5650 | Кронштейн | 1 | 1 | ||
| 5 | 5336-3403094-10 | 45 3522 5659 | Рейка | 1 | 1 | ||
| 6 | 201416 | 45 9346 1502 | Болт | 1 | 1 | ||
| 7 | 5336-3403096-10 | 45 3522 5660 | Толкатель | 1 | 1 | ||
| 8 | 252154 | 45 9816 6005 | Шайба | 1 | 1 | ||
| 9 | 250508 | 45 9553 1054 | Гайка | 1 | 1 | ||
| 10 | 252037 | 45 9811 1255 | Шайба | 1 | 1 | ||
| 11 | 201415 | 45 9346 1501 | Болт | 1 | 1 | ||
| 12 | 252007 | 45 9811 1208 | Шайба | 1 | 1 | ||
| 13 | 252157 | 45 9816 6008 | Шайба | 1 | 1 | ||
| 14 | 5336-3403105 | 45 3522 5664 | Болт регулировочный | 1 | 1 | ||
| 15 | 400346 | 45 9985 8764 | Кольцо | 2 | 2 | ||
| 16 | 5336-3403093 | 45 3522 5658 | Стопор | 1 | 1 | ||
| 17 | 5336-3403098-10 | 45 3522 5662 | Ось | 1 | 1 | ||
| 18 | 5336-3403012-20 | 45 3522 7268 | Кронштейн | 1 | 1 | ||
| 19 | 5336-3403103 | 45 3522 5663 | Шайба | 2 | 2 | ||
| 20 | 5336-3403099 | 45 3522 3126 | Стяжной болт | 1 | 1 | ||
| 21 | 64221-3444010 | 45 3427 6249 | Колонка | 1 | 1 | ||
| 22 | 252018 | 45 9811 1211 | Шайба | 1 | 1 | ||
| 23 | 374809 | 45 9958 4163 | Гайка | 1 | 1 | ||
| 24 | 258071 | 45 9871 1040 | Шплинт | 1 | 1 | ||
| 25 | 5336-3403085 | 45 3522 5653 | Втулка | 1 | 1 | ||
| 26 | 378079 | 45 9958 7418 | Шпонка | 1 | 1 | ||
| 27 | 64221-3403088 | 45 3427 6206 | Ось | 1 | 1 | ||
| 28 | 6422-3403061-10 | 45 3427 5765 | Пружина | 2 | 2 | ||
| 29 | 400332 | 45 9985 8761 | Кольцо | 1 | 1 | ||
| 30 | 252134 | 45 9816 6045 | Шайба | 1 | 1 | ||
| 31 | 201418 | 45 9346 1504 | Болт | 1 | 1 | ||
| 32 | 64221-3403090 | 45 3427 6207 | Ручка | 1 | 1 | ||

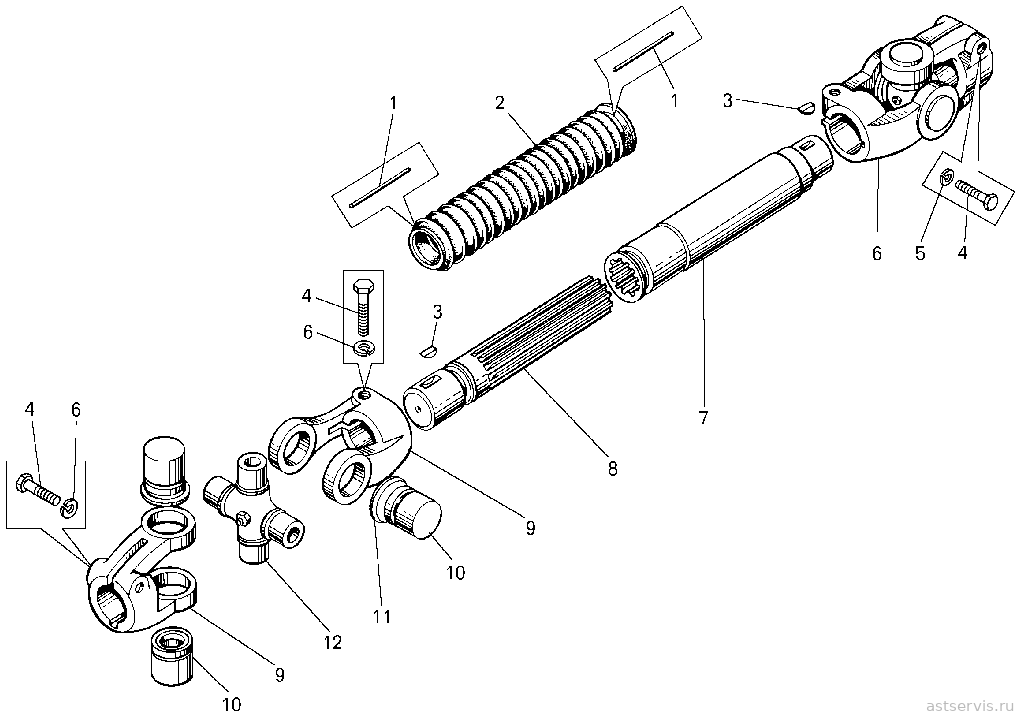

Рисунок 12.4 – Карданный вал рулевого управления (12.1)
Перечень сборочных единиц и деталей к рисунку 12.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 258252 | 45 9871 1337 | Шплинт | 2 | 2 | ||
| 2 | 540-3401049 | 45 3613 1629 | Муфта защитная | 1 | 1 | 300 ₽ | |
| 3 | 343800 | 45 9823 0264 | Шпонка | 4 | 4 | ||
| 4 | 200317 | 45 9326 1062 | Болт | 4 | 4 | ||
| 5 | 252136 | 45 9816 6067 | Шайба | 4 | 4 | ||
| 6 | 500-3401096-Б1 | 45 3416 0920 | Кардан вала | 2 | 2 | ||
| 7 | 75406-3401051 | 45 3614 3475 | Вал кардана | 1 | 1 | 9 100 ₽ | |
| 8 | 540-3401050-30 | 45 3613 7522 | Вал шлицевой | 1 | 1 | 7 900 ₽ | |
| 9 | 500А-3444066 | 45 3525 0992 | Вилка | 4 | 4 | ||
| 10 | 704902К6УС10 | 46 4111 1148 | Подшипник | 8 | 8 | ||
| 11 | 400-2201043 | — | Кольцо | 8 | 8 | ||
| 12 | 408-2201026 | 45 4212 0541 | Крестовина | 2 | 2 | ||

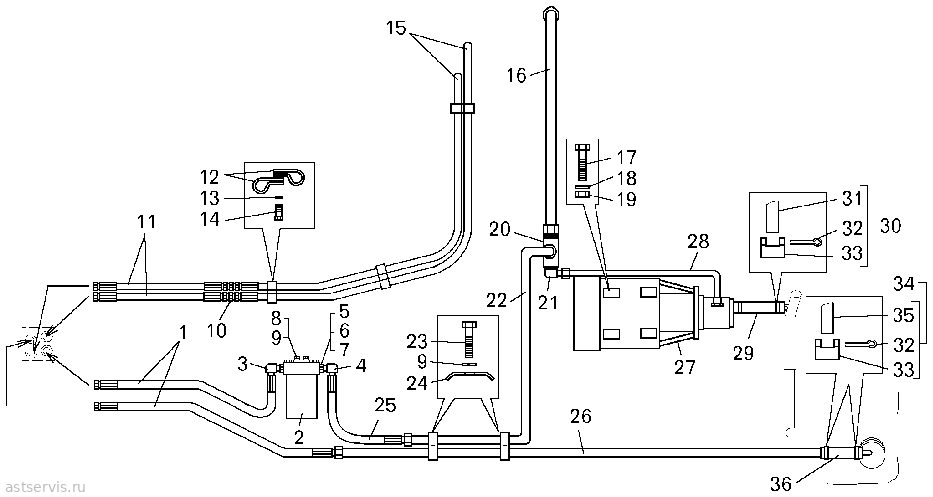

Рисунок 12.5 – Установка трубопроводов рулевого управления
Перечень сборочных единиц и деталей к рисунку 12.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 525-3408040-20 | 45 3611 0190 | Шланг | 2 | 2 | ||
| 2 | 7555-3442010 | 45 3637 5760 | Фильтр | 1 | 1 | ||
| 3 | 344523 | 45 9981 6459 | Угольник | 1 | 1 | ||
| 4 | 344155 | 45 9981 6277 | Угольник | 1 | 1 | ||
| 5 | 549А-3408049 | 45 3619 0002 | Шайба защитная | 2 | 2 | ||
| 6 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 2 | 2 | ||
| 7 | 549А-3408048 | 45 3619 0003 | Контргайка | 2 | 2 | ||
| 8 | 201497 | 45 9346 1559 | Болт | 4 | 4 | ||
| 9 | 252136 | 45 9816 6067 | Шайба | 7 | 7 | ||
| 10 | 344010 | 45 9881 6265 | Ниппель | 2 | 2 | ||
| 11 | 75211-8609700 | 45 3627 5178 | Рукав | 2 | 2 | ||
| 12 | 379198 | 45 3625 1979 | Кляммер | 12 | 12 | ||
| 13 | 252134 | 45 9816 6045 | Шайба | 6 | 6 | ||
| 14 | 201417 | 45 9346 1503 | Болт | 6 | 6 | ||
| 15 | 7523-8609714 | 45 3637 1294 | Рукав | 2 | 2 | 1 900 ₽ | |
| 16 | 75406-3408034 | 45 3616 5446 | Труба | 1 | 1 | ||
| 17 | 201543 | 45 9346 1601 | Болт | 4 | 4 | ||
| 18 | 252137 | 45 9816 6068 | Шайба | 4 | 4 | 20 ₽ | |
| 19 | 250514 | 45 9553 1059 | Гайка | 4 | 4 | ||
| 20 | 7523-3408330 | 45 3637 1168 | Клапан | 1 | 1 | ||
| 21 | 344435 | 45 9981 6454 | Угольник | 1 | 1 | ||
| 22 | 75406-3408029 | 45 3616 5445 | Труба | 1 | 1 | ||
| 23 | 201502 | 45 9346 1564 | Болт | 2 | 2 | ||
| 24 | 548А-1712495-10 | 45 3614 1053 | Скоба | 2 | 2 | ||
| 25 | 540А-8609380 | 45 3616 3098 | Рукав | 1 | 1 | 1 300 ₽ | |
| 26 | 75406-3408070 | 45 3616 5448 | Труба | 1 | 1 | ||
| 27 | 7548-3432010 | 45 3613 8872 | Электродвигатель | 1 | 1 | ||
| 28 | 75211-8609676 | 45 3627 5173 | Рукав | 1 | 1 | ||
| 29 | 549Б-3509314 | 45 3619 0312 | Рукав всасывающий | 1 | 1 | ||
| 30 | 344423 | 45 9871 1513 | Хомут 35 | 2 | 2 | ||
| 31 | 297584 | 45 9985 1247 | Лента | 2 | 2 | ||
| 32 | 297575 | 45 9952 7212 | Шплинт | 2 | 2 | ||
| 33 | 297580 | 45 9985 1415 | Пряжка | 2 | 2 | ||
| 34 | 344424 | 45 9871 1514 | Хомут 40 | 2 | 2 | ||
| 35 | 344487 | 45 9871 1554 | Лента | 2 | 2 | ||
| 36 | 7540-3408422 | 45 3616 2402 | Рукав | 1 | 1 | ||
Рисунок 12.6 – Фильтр (12.5)
Перечень сборочных единиц и деталей к рисунку 12.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 7512-3408339 | 45 3641 0245 | Упор | 1 | 1 | ||
| 2 | 549А-3514265 | 45 3619 2471 | Пружина | 1 | 1 | ||
| 3 | 7512-3408332 | 45 3641 0243 | Клапан | 1 | 1 | ||
| 4 | 202172 | 45 9951 1448 | Болт | 4 | 4 | ||
| 5 | 252140 | 45 9816 6071 | Шайба | 4 | 4 | ||
| 6 | 7555-3442016 | 45 3637 5761 | Крышка | 1 | 1 | ||
| 7 | 035-040-30-2-2 | 25 3111 3112 | Кольцо | 1 | 1 | ||
| 8 | 104-110-36-2-2 | 25 3111 3209 | Кольцо | 1 | 1 | ||
| 9 | 540-1704145 | 45 3613 0902 | Кольцо | 1 | 1 | ||
| 10 | 7555-3442018 | 45 3637 5775 | Упор | 1 | 1 | ||
| 11 | 549А-3501064 | 45 3619 2248 | Пружина | 1 | 1 | ||
| 12 | 540-1704139 | 45 3613 0897 | Шайба | 1 | 1 | ||
| 13 | 044-050-36-2-2 | 25 3111 3159 | Кольцо | 1 | 1 | ||
| 14 | 95-080 | 47 6613 0287 | Фильтрующий элемент | 14 | 14 | 140 ₽ | |
| 15 | 7555-3442030 | 45 3637 5770 | Шток | 1 | 1 | ||
| 16 | 7555-3442020 | 45 3637 5774 | Корпус | 1 | 1 | ||
Рисунок 12.7 – Механизм рулевой (12.5
Перечень сборочных единиц и деталей к рисунку 12.7
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | МРГ.01.500-2УХЛ1 | 41 4541 0023 | Механизм рулевой | 1 | 1 | ||
| 2 | 025-030-30-2-2 | 25 3111 3105 | Кольцо | 4 | 4 | ||
| 3 | 7548-3406200 | 45 3613 7878 | Клапан предохранительный в сборе | 1 | 1 | ||
| 4 | 549А-1018442 | 45 3619 0507 | Прокладка | 2 | 2 | ||
| 5 | 344282 | 45 9981 6661 | Штуцер | 2 | 2 | ||
| 6 | 7548-3406226 | 45 3613 7884 | Переходник стяжной | 2 | 2 | ||
| 7 | 540-1105226 | 45 3613 0226 | Прокладка | 2 | 2 | ||
Рисунок 12.8 – Клапан предохранительный (12.7)
Перечень сборочных единиц и деталей к рисунку 12.8
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 540-3405083 | 45 3613 1682 | Колпак предохранительного клапана | 1 | 1 | ||
| 2 | 540-1105226 | 45 3613 0226 | Прокладка | 2 | 2 | ||
| 3 | 342369 | 45 9957 4014 | Гайка | 1 | 1 | ||
| 4 | 540-3405084 | 45 3613 1683 | Винт регулировочный | 1 | 1 | ||
| 5 | 540-2917144 | 45 3613 1418 | Прокладка | 4 | 4 | ||
| 6 | 344361 | 45 9981 6002 | Пробка | 4 | 4 | ||
| 7 | 540-3405034 | 45 3613 1677 | Пружина | 1 | 1 | ||
| 8 | 7548-3406228 | 45 3613 7885 | Сухарь | 1 | 1 | ||
| 9 | 7.938-60+50 | 46 9116 5561 | Шарик | 1 | 1 | ||
| 10 | 7548-3406204 | 45 3613 7879 | Корпус | 1 | 1 | ||
| 11 | 7548-3406216 | 45 3613 7883 | Седло | 1 | 1 | ||
| 12 | 540-3572088-01 | 45 3613 1911 | Пружина | 1 | 1 | ||
| 13 | 7548-3406208 | 45 3613 7880 | Золотник | 1 | 1 | ||
| 14 | 7548-3406206 | 45 3613 7881 | Гильза | 1 | 1 | ||
| 15 | 025-030-30-2-2 | 25 3111 3105 | Кольцо | 1 | 1 | ||
| 16 | 7548-3406214 | 45 3613 7882 | Заглушка | 1 | 1 | ||
Рисунок 12.9 – Электродвигатель дублирующего привода рулевого управления (12.5)
Перечень сборочных единиц и деталей к рисунку 12.9
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | ДЖТИ 652311 005 | — | Электродвигатель | 1 | 1 | ||
| 2 | 549А-3432016-10 | 45 3619 8057 | Муфта | 1 | 1 | ||
| 3 | 7523-3432018 | 45 3637 1436 | Плита переходная | 1 | 1 | ||
| 4 | 201464 | 45 9346 1530 | Болт | 4 | 4 | ||
| 5 | 252135 | 45 9816 6046 | Шайба | 8 | 8 | ||
| 6 | 549А-3431014-01 | 45 3619 2219 | Фланец | 2 | 2 | ||
| 7 | 020-025-30-2-3 | 25 3111 4101 | Кольцо | 2 | 2 | ||
| 8 | 342102 | 45 9981 6277 | Штуцер | 1 | 1 | ||
| 9 | НШ10-3-0101001-2 | 47 9148 2943 | Насос | 1 | 1 | ||
| 10 | 201460 | 45 9346 1526 | Болт | 4 | 4 | ||
| 11 | 344881 | 45 9981 6968 | Штуцер | 1 | 1 | ||
| 12 | 016-020-25-2-3 | 25 3111 4064 | Кольцо | 2 | 2 | ||
| 13 | 201499 | 45 9346 1561 | Болт | 3 | 3 | ||
| 14 | 252136 | 45 9816 6067 | Шайба | 3 | 3 | ||
| 15 | 7523-3432026 | 45 3637 1435 | Втулка | 1 | 1 | ||
| 16 | 343847 | 45 9951 7509 | Шпонка | 1 | 1 | ||
