Рисунки главы:
- Рисунок 14.1 – Электрооборудование шасси самосвала БЕЛА3-7540A
- Рисунок 14.2 – Электрооборудование шасси самосвала БЕЛА3-75404

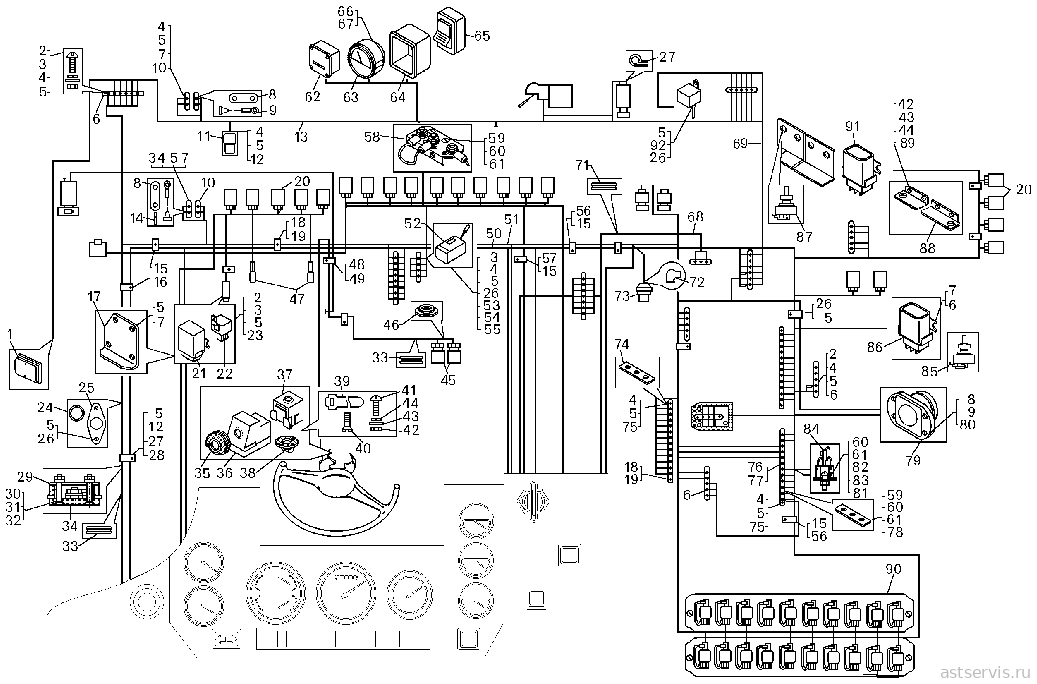

- Рисунок 14.3 – Электрооборудование кабины самосвала БЕЛА3-7540A
- Рисунок 14.4 – Электрооборудование кабины самосвала БЕЛА3-75404
- Рисунок 14.5 – Установка фар, подфарников и звукового сигнала
- Рисунок 14.6 – Установка задних фонарей и задней фары

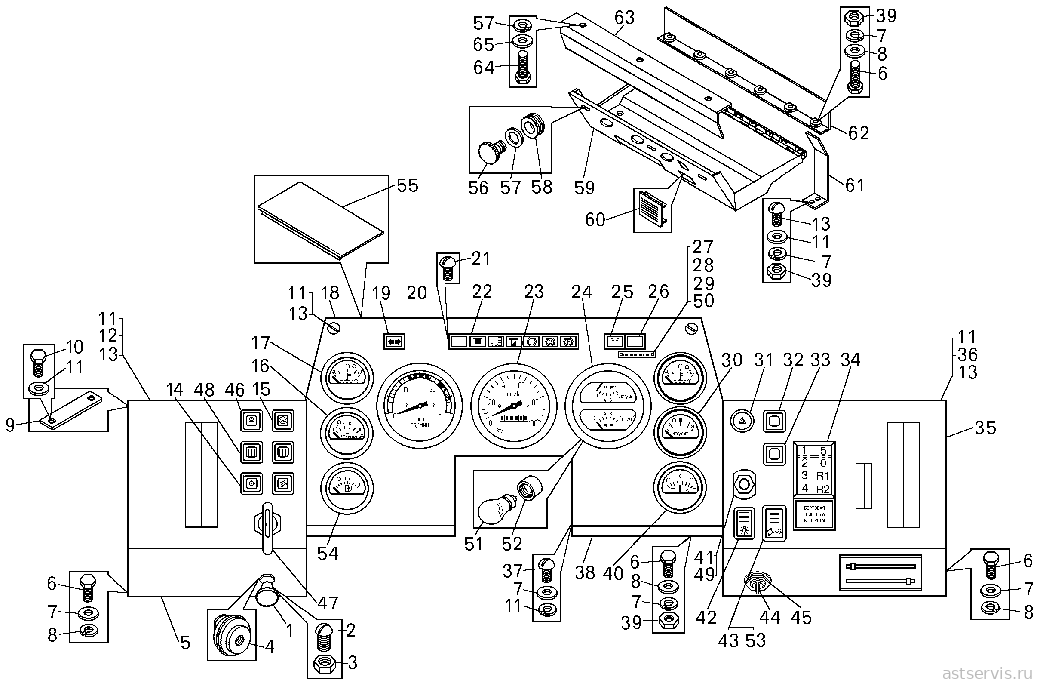

- Рисунок 14.7 – Панель приборов самосвалов БЕЛА3-7540A

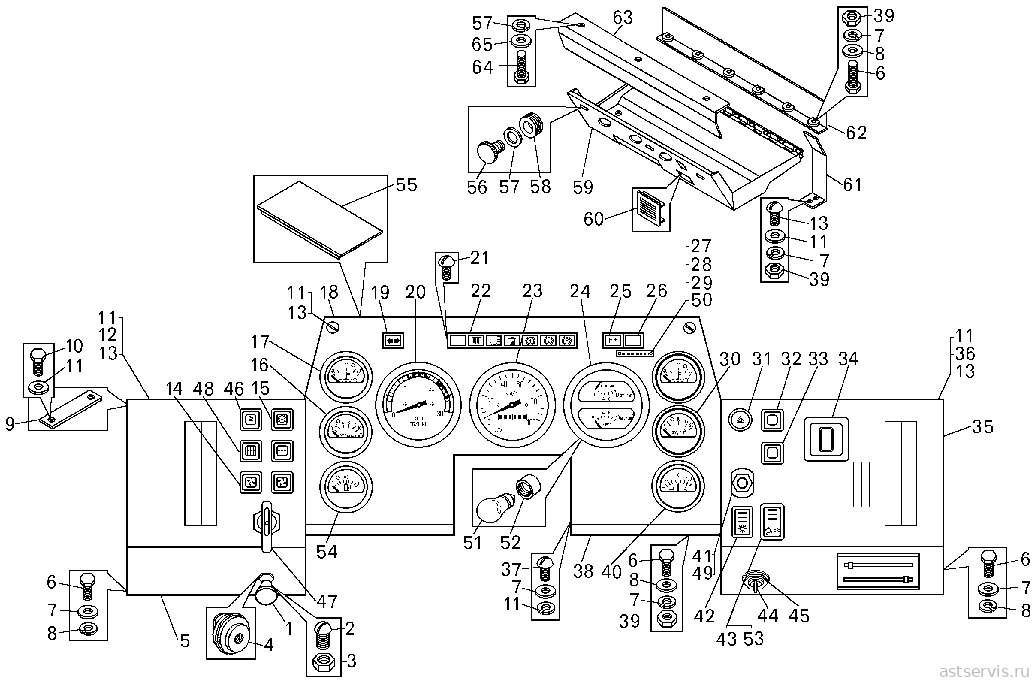

- Рисунок 14.8 – Панель приборов самосвалов БЕЛА3-75404
- Рисунок 14.9 – Ящик аккумуляторных батарей
- Рисунок 14.10 – Установка выключателя гидравлического тормоза

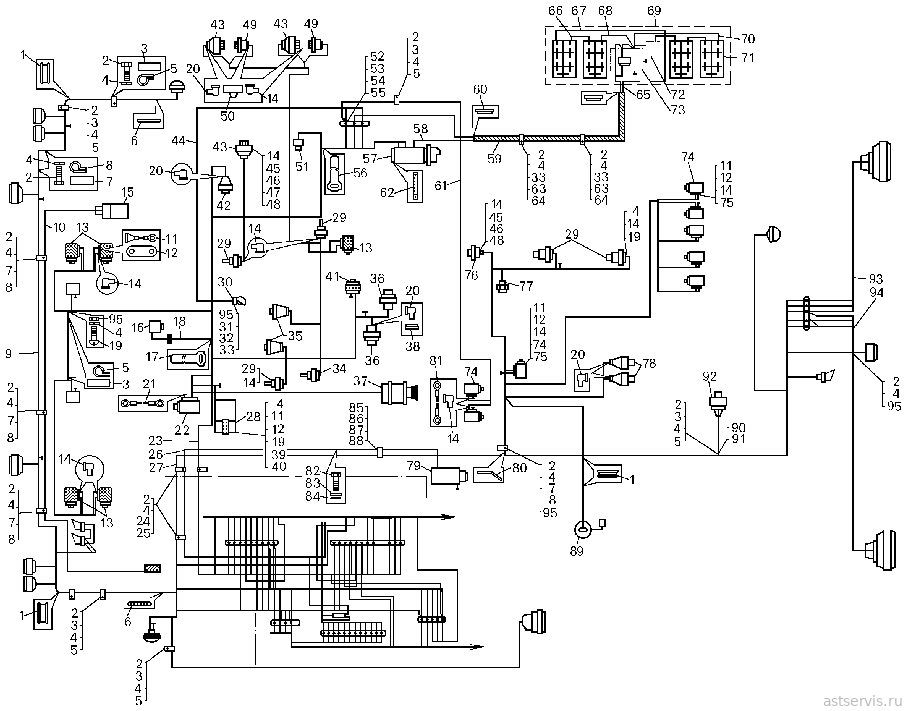

Рисунок 14.1 – Электрооборудование шасси самосвала БЕЛА3-7540A
Перечень сборочных единиц и деталей к рисунку 14.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 525-3506210 | 45 3611 0204 | Втулка | 6 | — | ||
| 2 | 201418 | 45 9346 1504 | Болт | 54 | — | ||
| 3 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 29 | — | ||
| 4 | 252134 | 45 9816 6067 | Шайба | 62 | — | ||
| 5 | 315406 | 45 3414 3493 | Кляммер | 30 | — | ||
| 6 | 549А-2108247 | 45 3619 0258 | Кольцо | 4 | — | ||
| 7 | 540А-1104519-01 | 45 3616 0907 | Прокладка | 17 | — | ||
| 8 | 315407 | 45 3414 3495 | Кляммер | 17 | — | ||
| 9 | 75406-3724026 | 45 3616 5018 | Жгут проводов фар | 1 | — | ||
| 10 | 75406-3724292 | 45 3616 5565 | Жгут проводов | 1 | — | ||
| 11 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | 12 | — | ||
| 12 | 549Б-3724218 | 45 3619 2632 | Перемычка | 12 | — | ||
| 13 | 5320-3721500 | 45 3537 1890 | Клапан электромагнитный | 5 | — | ||
| 14 | 7522-3724072 | 45 3637 0445 | Колпак защитный | 36 | — | ||
| 15 | П600-1015410 | 45 3414 3945 | Пульт управления предпусковым подогревателем | 1** | — | ||
| 16 | Д1-3М | — | Датчик тахометра | 1* | — | ||
| 17 | 549-2105543 | 45 3619 7526 | Хомут электромонтажный | 1 | — | ||
| 18 | 7522-3724720-01 | 45 3637 1336 | Жгут проводов | 1 | — | ||
| 19 | 220105 | 45 9432 1109 | Винт | 5 | — | ||
| 20 | 540А-3724044 | 45 3616 1630 | Чехол защитный | 9 | — | ||
| 21 | 540А-3724110-10 | 45 3616 1139 | Перемычка | 1 | — | ||
| 22 | МЗН-2 | — | Электродвигатель маслозакачивающего насоса | 1* | — | ||
| 23 | 75406-3724300 | 45 3616 6277 | Жгут проводов | 1 | — | ||
| 24 | 549А-3724394 | 45 3619 2677 | Прокладка | 9 | — | ||
| 25 | 379198 | 45 3625 1979 | Кляммер | 9 | — | ||
| 26 | 7548-3724289 | 45 3613 7218 | Провод | 1 | — | ||
| 27 | 75404-3724030 | 45 3614 5021 | Жгут проводов | 1 | — | ||
| 28 | КТ127 | 45 7373 6001 | Контактор | 1 | — | ||
| 29 | ТМ100-В | 45 7382 5054 | Датчик температуры | 5 | — | ||
| 30 | ПД308-А | 45 7374 7234 | Лампа освещения | 1 | — | ||
| 31 | 540-3715054 | 45 3613 3480 | Втулка | 1 | — | ||
| 32 | 201422 | 45 9346 1508 | Болт | 2 | — | ||
| 33 | 252004 | 45 9811 1205 | Шайба | 7 | — | ||
| 34 | ТМ111 | 45 7382 5123 | Датчик сигнализатора | 1 | — | ||
| 35 | ЭФУ 111.3740 | 45 7375 5044 | Свечи накаливания | 2* | — | ||
| 36 | 13.3839 | 45 7382 8003 | Датчик | 2 | — | ||
| 37 | 631.3701 | 45 7371 0168 | Генератор | 1* | — | ||
| 38 | 540-1712534 | 45 3619 2677 | Прокладка | 2 | — | ||
| 39 | А53.21.001 | 47 9114 5611 | Патрубок | 1 | — | ||
| 40 | А53.21.002 | 47 9114 5612 | Колпак | 1 | — | ||
| 41 | 11.3741 | 45 7376 5001 | Клапан электромагнитный | 1* | — | ||
| 42 | ММ126-3810 | 45 7382 6114 | Датчик давления | 1 | — | ||
| 43 | 18.3829010 | 45 7382 6215 | Датчик давления | 2 | — | ||
| 44 | 75406-3724035 | 45 3616 5554 | Жгут проводов | 1 | — | ||
| 45 | 250640 | 45 9553 1051 | Гайка | 2 | — | ||
| 46 | 344845 | 45 9981 6870 | Штуцер | 2 | — | ||
| 47 | 344860 | 45 9981 6917 | Штуцер | 1 | — | ||
| 48 | 540-3829500-01 | 45 3613 6732 | Шланг маслопровода | 2 | — | ||
| 49 | ММ124-В | 45 7382 6189 | Датчик давления | 3 | — | ||
| 50 | 344196 | 45 9981 6389 | Тройник | 2 | — | ||
| 51 | — | — | Датчик засоренности масляных фильтров | 1* | — | ||
| 52 | 220082 | 45 9432 1084 | Винт | 2 | — | ||
| 53 | 250464 | 45 9553 1268 | Гайка | 2 | — | ||
| 54 | 252134 | 45 9816 6067 | Шайба | 2 | — | ||
| 55 | 17.3723000 | 45 7373 2131 | Панель | 1 | — | ||
| 56 | 549-2105544 | 45 3619 7527 | Хомут | 2 | — | ||
| 57 | 25.3708 | 45 7375 1469 | Стартер | 1* | — | ||
| 58 | 540А-3724050 | 45 3614 3637 | Провод стартера | 1 | — | ||
| 59 | 7540-3724144 | 45 3614 3828 | Гибкий рукав | 1 | — | ||
| 60 | 535А-3724021 | 45 3417 5618 | Втулка | 2 | — | ||
| 61 | 75406-3724770 | 45 3616 5576 | Жгут подъема и опускания платформы | 1 | |||
| 62 | 540-3724090-02 | 45 3613 6669 | Провод | 1 | — | ||
| 63 | 549А-3724392 | 45 3619 2675 | Прокладка | 3 | — | ||
| 64 | 344621 | 45 3611 0721 | Кляммер | 3 | — | ||
| 65 | 548А-3724028-01 | 45 3614 5020 | Жгут проводов | 1 | — | ||
| 66 | 540-3724070-01 | 45 3613 5328 | Перемычка | 1 | — | ||
| 67 | 540-3724060-01 | 45 3611 5330 | Перемычка | 1 | — | ||
| 68 | 540-3724056 | 45 3613 3462 | Перемычка | 1 | — | ||
| 69 | 75481-3700008 | 45 3614 6028 | Ящик аккумуляторных батарей | 1 | — | ||
| 70 | 540-3724082-01 | 45 3612 5332 | Перемычка | 1 | — | ||
| 71 | 6СТ-132 | — | Батарея аккумуляторная | 4 | — | ||
| 72 | 7421-3723060 | 45 3632 0911 | Вилка штепсельного разъема | 1 | — | ||
| 73 | ВК860-Б | 45 7373 1011 | Включатель"массы" | 1 | — | ||
| 74 | 15.3747 | 45 7374 8237 | Электромагнит | 8 | — | ||
| 75 | 549Б-3724244 | 45 3619 2619 | Перемычка | 5 | — | ||
| 76 | 11.3829010 | 45 7382 6127 | Датчик давления | 1 | — | ||
| 77 | ВК12-Б | 45 7373 1011 | Включатель света | 1 | — | ||
| 78 | ММ111-В | 45 7382 6184 | Датчик | 3 | — | ||
| 79 | ГТ-3М | — | Электродвигатель аварийного привода рулевого управления | 1 | — | ||
| 80 | 75231-3724502 | 45 3637 0846 | Кронштейн | 1 | — | ||
| 81 | 549А-3724247 | 45 3619 2644 | Перемычка | 2 | — | ||
| 82 | 201495 | 45 9346 1557 | Болт | 1 | — | ||
| 83 | 252006 | 45 9811 1207 | Шайба | 1 | — | ||
| 84 | 252136 | 45 9816 6067 | Шайба | 1 | — | ||
| 85 | 201456 | 45 9346 1522 | Болт | 1 | — | ||
| 86 | 250510 | 45 9553 1055 | Гайка | 1 | — | ||
| 87 | 252005 | 45 9811 1206 | Шайба | 2 | — | ||
| 88 | 252135 | 45 9816 6046 | Шайба | 1 | — | ||
| 89 | БМ144-Д | 45 7382 4409 | Датчик уровня топлива | 1 | — | ||
| 90 | ТМ59-6000-38 | 11 0000 1994 | Наконечник резиновый | 1 | — | ||
| 91 | 594Б-3724208 | 45 3619 2626 | Перемычка | 1 | — | ||
| 92 | 24.3802 | 45 7381 3547 | Датчик тахометра | 1 | — | ||
| 93 | 75402-3724040 | 45 3613 5990 | Жгут проводов | 1 | — | ||
| 94 | 75402-3724041 | 45 3613 5989 | Жгут проводов | 1 | — | ||
| 95 | 250508 | 45 9553 1054 | Гайка | 6 | — | ||
Примечание. * поступает с двигателем;
** поступает в комплекте с предпусковым подогревателем.

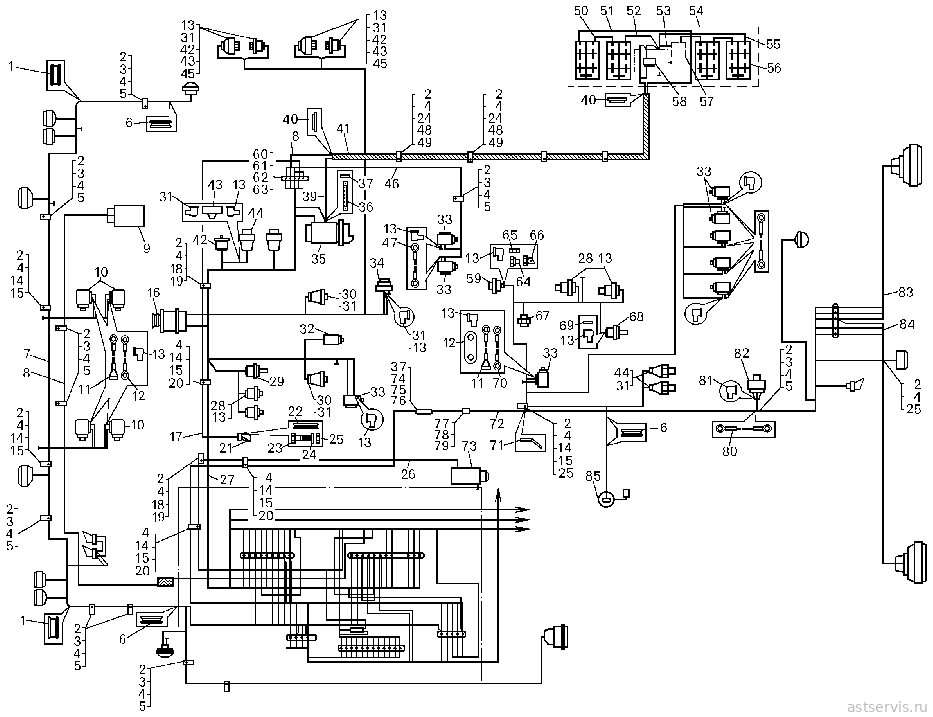

Рисунок 14.2 – Электрооборудование шасси самосвала БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 14.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 525-3506210 | 45 3611 0204 | Втулка | — | 6 | ||
| 2 | 201418 | 45 9346 1504 | Болт | — | 51 | ||
| 3 | 548А-1104696-01 | 45 3614 2269 | Прокладка | — | 27 | ||
| 4 | 252134 | 45 9816 6067 | Шайба | — | 56 | ||
| 5 | 315406 | 45 3414 3493 | Кляммер | — | 27 | ||
| 6 | 549А-2108247 | 45 3619 0258 | Кольцо | — | 4 | ||
| 7 | 75406-3724026 | 45 3614 5018 | Жгут проводов фар | — | 1 | ||
| 8 | 75406-3724292 | 45 3616 5565 | Жгут проводов | — | 1 | ||
| 9 | П600-1015410 | 45 3414 3945 | Пульт управления предпусковым подогревателем | — | 1** | ||
| 10 | 5320-3721500 | 45 3537 1890 | Клапан электромагнитный | — | 4 | ||
| 11 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | — | 5 | ||
| 12 | 549А-3724218 | 45 3619 2632 | Перемычка | — | 1 | ||
| 13 | 7522-3724072 | 45 3637 0445 | Колпачек защитный | — | 38 | ||
| 14 | 315407 | 45 3414 3495 | Кляммер | — | 16 | ||
| 15 | 540А-1104519-01 | 45 3616 0907 | Прокладка | — | 16 | ||
| 16 | 57.3701 | 45 7371 0168 | Генератор | — | 1* | ||
| 17 | 75406-3724035 | 45 3616 5554 | Жгут проводов фонаря | — | 1 | ||
| 18 | 549А-3724394 | 45 3619 2677 | Прокладка | — | 8 | ||
| 19 | 379198 | 45 3625 1979 | Кляммер | — | 7 | ||
| 20 | 201420 | 45 9346 1506 | Болт | — | 3 | ||
| 21 | ПД308-А | 45 7374 7234 | Лампа освещения | — | 1 | ||
| 22 | 540-3715054 | 45 3613 3480 | Втулка амортизационная | — | 1 | ||
| 23 | 201422 | 45 9346 1508 | Болт | — | 2 | ||
| 24 | 252004 | 45 9811 1205 | Шайба | — | 5 | ||
| 25 | 250508 | 45 9553 1054 | Гайка | — | 6 | ||
| 26 | 7548-3724289 | 45 3613 7218 | Провод | — | 1 | ||
| 27 | 75404-3724300 | 45 3616 6277 | Жгут проводов двигателя | — | 1 | ||
| 28 | ТМ100-В | 45 7382 5054 | Датчик температуры | — | 4 | ||
| 29 | ТМ111 | 45 7382 5123 | Датчик сигнализатора температуры | — | 1 | ||
| 30 | 111.3740 | 45 7375 5044 | Свечи накаливания | — | 2 | ||
| 31 | 540А-3724044 | 45 3616 1630 | Чехол защитный | — | 8 | ||
| 32 | 11.3741 | 45 7376 5001 | Электромагнитный клапан | — | 1 | ||
| 33 | 15.3747 | 45 7374 8237 | Электромагнит | — | 8 | ||
| 34 | 13.3839 | 45 7382 8003 | Датчик засоренности воздушных фильтров | — | 1 | ||
| 35 | 25.3708 | 45 7375 1469 | Стартер | — | 1* | ||
| 36 | 540-3724090-01 | 45 3613 4781 | Провод соединения двигателя с рамой | — | 1 | ||
| 37 | 252005 | 45 9811 1206 | Шайба | — | 3 | ||
| 38 | 540А-3724050 | 45 3616 0418 | Провод стартера | — | 1 | ||
| 39 | 540А-3724028 | 45 3614 5020 | Жгут проводов выключателя «массы» | — | 1 | ||
| 40 | 535А-3724021 | 45 3417 5618 | Втулка гибкого рукава | — | 2 | ||
| 41 | 7540-3724144 | 45 3616 2544 | Гибкий рукав для проводов | — | 1 | ||
| 42 | 18.3829010 | 45 7382 6215 | Датчик давления | — | 3 | ||
| 43 | 344196 | 45 9981 6389 | Тройник | — | 3 | ||
| 44 | ММ111-В | 45 7382 6184 | Датчик аварийной температуры воды | — | 3 | ||
| 45 | ММ124-В | 45 7382 6189 | Датчик аварийного давления воздуха | — | 2 | ||
| 46 | 75406-3724770 | 45 3616 5576 | Жгут проводов | — | 1 | ||
| 47 | 549А-3724247 | 45 3619 2644 | Перемычка | — | 2 | ||
| 48 | 549А-3724392 | 45 3619 2675 | Прокладка | — | 3 | ||
| 49 | 344621 | 45 3611 0721 | Кляммер | — | 3 | ||
| 50 | 540-3724070-01 | 45 3613 5328 | Перемычка | — | 1 | ||
| 51 | 540-3724060-01 | 45 3613 5330 | Перемычка | — | 1 | ||
| 52 | 540-3724056-01 | 45 3613 5331 | Перемычка | — | 1 | ||
| 53 | 540-3724052 | 45 3613 3460 | Перемычка | — | 1 | ||
| 54 | 75481-3700008 | 45 3614 6028 | Ящик аккумуляторных батарей | — | 1 | ||
| 55 | 540-3724082-01 | 45 3613 5332 | Перемычка | — | 1 | ||
| 56 | 6СТ-132 | — | Батарея аккумуляторная | — | 4 | ||
| 57 | 7421-3723060 | 45 3632 0911 | Вилка штепсельного разъема | — | 1 | ||
| 58 | ВК860-Б | 45 7373 1011 | Включатель «массы» | — | 1 | ||
| 59 | 11.3829010 | 45 7382 6127 | Датчик давления | — | 1 | ||
| 60 | 220084 | 45 9432 1084 | Винт | — | 2 | ||
| 61 | 250464 | 45 9553 1053 | Гайка | — | 2 | ||
| 62 | 252133 | 45 9816 6044 | Шайба | — | 2 | ||
| 63 | 17.3723000 | 45 7373 2131 | Панель | — | 1 | ||
| 64 | 344845 | 45 9981 6870 | Штуцер | — | 1 | ||
| 65 | 250640 | 45 9553 1268 | Гайка | — | 1 | ||
| 66 | 540-3829500-0 | 45 3613 6732 | Шланг маслопровода | — | 1 | ||
| 67 | ВК12-Б | 45 7373 1011 | Включатель | — | 1 | ||
| 68 | РС403-Б | 45 7374 6251 | Сигнализатор | — | 1 | ||
| 69 | 540-2917144 | 45 3613 1418 | Прокладка | — | 1 | ||
| 70 | 549Б-3724244 | 45 3619 2641 | Перемычка | — | 5 | ||
| 71 | 75231-3724502 | 45 3637 0846 | Кронштейн | — | 1 | ||
| 72 | 75404-3724030 | 45 3614 5021 | Жгут проводов по лонжерону | — | 1 | ||
| 73 | ГТ-3М | — | Электродвигатель аварийного привода рулевого управления | — | 1 | ||
| 74 | 201456 | 45 9346 1522 | Болт | — | 1 | ||
| 75 | 250510 | 45 9553 1055 | Гайка | — | 1 | ||
| 76 | 252135 | 45 9816 6046 | Шайба | — | 1 | ||
| 77 | 201495 | 45 9346 1557 | Болт | — | 1 | ||
| 78 | 252006 | 45 9811 1207 | Шайба | — | 1 | ||
| 79 | 252136 | 45 9816 6067 | Шайба | — | 1 | ||
| 80 | 549Б-3724208 | 45 3619 2626 | Перемычка | — | 1 | ||
| 81 | ТМ-59-6000-38 | 11 0000 1994 | Наконечник резиновый | — | 1 | ||
| 82 | 24.3802 | — | Датчик тахометра | — | 1 | ||
| 83 | 7548-3724040 | 45 3613 5990 | Жгут проводов | — | 1 | ||
| 84 | 7548-3724041 | 45 3613 5989 | Жгут проводов | — | 1 | ||
| 85 | БМ144-Д | 45 7382 4409 | Датчик уровня топлива | — | 1 | ||
Примечание. * поступает с двигателем;
** поступает в комплекте с предпусковым подогревателем.
Рисунок 14.3 – Электрооборудование кабины самосвала БЕЛА3-7540A
Перечень сборочных единиц и деталей к рисунку 14.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 11.3714010 | 45 7372 3164 | Плафон освещения кабины | 1 | — | ||
| 2 | 75483-3724266 | 45 3616 5561 | Жгут проводов | 1 | — | ||
| 3 | 250508 | 45 9553 1054 | Гайка | 8 | — | ||
| 4 | 252004 | 45 9811 1205 | Шайба | 45 | — | ||
| 5 | 252134 | 45 9816 6045 | Шайба | 81 | — | ||
| 6 | 220109 | 45 9432 1113 | Винт | 12 | — | ||
| 7 | 17.3723 | 45 7373 2131 | Панель соединительная | 6 | — | ||
| 8 | СЭ300 | 45 7376 6057 | Сопротивление | 4 | — | ||
| 9 | 220105 | 45 9432 1109 | Винт | 14 | — | ||
| 10 | СВН-2-02 | 42 8212 0063 | Счетчик моточасов | 1 | — | ||
| 11 | УБ170-01 | 45 7382 1238 | Указатель уровня топлива | 1 | — | ||
| 12 | П147.3709-03 | 45 7373 5595 | Переключатель | 1 | — | ||
| 13 | 5336-3710015 | 45 3522 1091 | Рамка переключателя | 1 | — | ||
| 14 | ЛВ211-3714329 | 45 7334 7329 | Патрон лампы | 1 | — | ||
| 15 | А24-5-1 | 34 6621 2411 | Лампа | 1 | — | ||
| 16 | 75406-3724614 | 45 3616 5572 | Жгут проводов | 1 | — | ||
| 17 | 315406 | 45 3414 3493 | Кляммер | 4 | — | ||
| 18 | 733.3747-10 | 45 7374 8399 | Сигнализатор шумовой | 1 | — | ||
| 19 | 201417 | 45 9346 1503 | Болт | 22 | — | ||
| 20 | 901.3747 | 45 7374 8383 | Реле | 21 | — | ||
| — | 90.3747 | 45 7374 8376 | Реле | 1 | — | ||
| 21 | РС951-А | 45 7374 6556 | Реле поворота | 1 | — | ||
| 22 | 75481-3726512 | 45 3614 5037 | Кронштейн | 1 | — | ||
| 23 | РС493 | 45 7374 6548 | Прерыватель контрольной лампы | 2 | — | ||
| 24 | 549А-3724394 | 45 3619 2677 | Прокладка | 9 | — | ||
| 25 | 379198 | 45 3625 1979 | Кляммер | 3 | — | ||
| 26 | 252002 | 45 9811 1203 | Шайба | 2 | — | ||
| 27 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | 3 | — | ||
| 28 | 549А-3724218 | 45 3619 2632 | Перемычка | 3 | — | ||
| 29 | — | — | Лента ПВХ | 1 | — | ||
| 30 | 64221-3709222 | 45 3427 8149 | Чехол переключателя | 2 | — | ||
| 31 | 66.3709 | 45 7372 1142 | Переключатель поворота | 1 | — | ||
| 32 | 40.3709 | 45 7373 1151 | Переключатель стеклоочистителя и стеклоомывателя | 1 | — | ||
| 33 | 64227-3724622 | 45 3427 5078 | Хомут | 2 | — | ||
| 34 | 220080 | 45 9432 1082 | Винт | 5 | — | ||
| 35 | 252133 | 45 9816 6044 | Шайба | 7 | — | ||
| 36 | 252003 | 45 9811 1204 | Шайба | 4 | — | ||
| 37 | 250464 | 45 9553 1053 | Гайка | 7 | — | ||
| 38 | 220077 | 45 9432 1079 | Винт | 2 | — | ||
| 39 | 64221-3709219 | 45 3427 8148 | Втулка сбрасывателя | 1 | — | ||
| 40 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 3 | — | ||
| 41 | 201418 | 45 9346 1504 | Болт | 9 | — | ||
| 42 | 7540-3724047 | 45 3616 2534 | Обойма уплотнителя | 3 | — | ||
| 43 | 500-3724049 | 45 3416 1727 | Уплотнитель | 3 | — | ||
| 44 | ММ125-3810600-Э | 45 7382 6031 | Датчик | 2 | — | ||
| 45 | 540-2917144 | 45 3613 1418 | Кольцо | 2 | — | ||
| 46 | 200-3802045 | 45 3414 1508 | Втулка | 2 | — | ||
| 47 | 540-1104519-01 | 45 3616 0907 | Прокладка | 5 | — | ||
| 48 | 201422 | 45 9346 1508 | Болт | — | — | ||
| — | 201499 | 45 9346 1561 | Болт | 7 | — | ||
| 49 | 220103 | 45 9432 1107 | Винт | 22 | — | ||
| 50 | 21.3709 УХЛ | 45 7343 1117 | Пульт переключения передач | 1 | — | ||
| 51 | 75406-3709122 | 45 3616 1212 | Удлинитель рукоятки | 1 | — | ||
| 52 | УТД12.3761 | 45 7311 1011 | Электронный блок | 2 | — | ||
| 53 | 75481-3747250 | 45 3614 5041 | Кронштейн | 1 | — | ||
| 54 | 75481-3747270 | 45 3614 5044 | Кронштейн | 1 | — | ||
| 55 | 315407 | 45 3414 3495 | Кляммер | 4 | — | ||
| 56 | КТ127 | 45 7373 6022 | Контактор | 1 | — | ||
| 57 | 549Б-3724244 | 45 3619 2641 | Перемычка | 1 | — | ||
| 58 | 75481-3722350 | 45 3614 5011 | Кронштейн | 1 | — | ||
| 59 | ПВ100-АС | 34 2449 2111 | Предохранитель 100А | 1 | — | ||
| 60 | 223014 | 45 9422 1056 | Винт | 1 | — | ||
| 61 | 250462 | 45 9553 1052 | Гайка | 5 | — | ||
| 62 | 252132 | 45 9816 6023 | Шайба | 5 | — | ||
| 63 | Б3-30 УХЛ | 34 2443 0021 | Блок защиты БЗ-30 | 1 | — | ||
| 64 | 75483-3724018 | 45 3616 5845 | Жгут проводов | 1 | — | ||
| 65 | 75483-3724008 | 45 3614 5014 | Жгут проводов | 1 | — | ||
| 66 | 549А-3724392 | 45 3619 2675 | Прокладка | 6 | — | ||
| 67 | 344621 | 45 3611 0721 | Кляммер | 6 | — | ||
| 68 | ПС12 | 45 7373 2014 | Панель соединительная | 3 | — | ||
| 69 | 75483-3747170 | 45 3614 5040 | Панель с диодами | 1 | — | ||
| 70 | 220051 | 45 9432 1053 | Винт | 4 | — | ||
| 71 | 75481-3724190 | 45 3614 5024 | Перемычка | 4 | — | ||
| 72 | ПР112 | 45 7373 1134 | Блок предохранителей | 2 | — | ||
| 73 | ММ124-В | 45 7382 6027 | Датчик | 1 | — | ||
| 74 | 540А-3724044 | 45 3616 1630 | Колпак защитный | 1 | — | ||
| 75 | 75481-3747168 | 45 3614 5744 | Панель с диодами | 1 | — | ||
| 76 | 75481-3724334 | 45 3614 5035 | Жгут проводов | 1 | — | ||
| 77 | 75481-3747166 | 45 3614 5039 | Панель с диодами | 1 | — | ||
| 78 | 344622 | 45 3611 0722 | Кляммер | 5 | — | ||
| 79 | 379169 | 45 3414 3607 | Кляммер | 2 | — | ||
| 80 | 75481-3709262 | 45 3614 5009 | Кронштейн | 1 | — | ||
| 81 | 75481-3709300 | 45 3614 5743 | Кронштейн | 1 | — | ||
| 82 | 500-3723242 | 45 3416 1683 | Прокладка | 1 | — | ||
| 83 | 221512 | 45 9412 1037 | Винт | 2 | — | ||
| 84 | 250458 | 45 9553 1051 | Гайка | 2 | — | ||
| 85 | 252130 | 45 9816 6042 | Шайба | 2 | — | ||
| 86 | 47К УХЛ | 34 2491 3021 | Розетка | 1 | — | ||
| 87 | 75191-3747280 | 45 3633 1594 | Резистор | 1 | — | ||
| 88 | 200-3724015 | 45 3414 1460 | Втулка | 1 | — | ||
| 89 | 220084 | 45 9432 1086 | Винт | 2 | — | ||
| 90 | 2602.3747 | 45 7374 6593 | Реле блокировки стартера | 1 | — | ||
| 91 | 1202.3741 | 45 7376 6121 | Резистор добавочный | 11 | — | ||
Рисунок 14.4 – Электрооборудование кабины самосвала БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 14.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 11.3714010 | 45 7372 3164 | Плафон освещения кабины | — | 1 | ||
| 2 | 220109 | 45 9432 1113 | Винт | — | 12 | ||
| 3 | 250508 | 45 9553 1054 | Гайка | — | 12 | ||
| 4 | 252004 | 45 9811 1205 | Шайба | — | 53 | ||
| 5 | 252134 | 45 9816 6045 | Шайба | — | 52 | ||
| 6 | 17.3723 | 45 7373 2131 | Панель соединительная | — | 6 | ||
| 7 | 220105 | 45 9432 1109 | Винт | — | 14 | ||
| 9 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | — | 4 | ||
| 8 | 549А-3724218 | 45 3619 2632 | Перемычка | — | 4 | ||
| 10 | СЭ300 | 45 7376 6057 | Сопротивление | — | 3 | ||
| 11 | 46.3747 | 45 7374 8059 | Прерыватель стеклоочистителя | — | 1 | ||
| 12 | 201418 | 45 9346 1504 | Болт | — | 7 | ||
| 13 | 75481-3724266 | 45 3614 5029 | Жгут проводов | — | 1 | ||
| 14 | 252002 | 45 9811 1203 | Шайба | — | 3 | ||
| 15 | 549А-3724394 | 45 3619 2677 | Прокладка | — | 8 | ||
| 16 | 379169 | 45 3414 3607 | Кляммер | — | 3 | ||
| 17 | 75481-3726512 | 45 3614 5037 | Кронштейн указателей поворота | — | 1 | ||
| 18 | 315407 | 45 3414 3495 | Кляммер | — | 4 | ||
| 19 | 540-1104519-01 | 45 3616 0907 | Прокладка | — | 16 | ||
| 20 | 901.3747 | 45 7374 8383 | Реле | — | 12 | ||
| 21 | РС951-А | 45 7374 6556 | Прерыватель указателя поворота | — | 1 | ||
| 22 | 732.3747-10 | 45 3921 0226 | Реле | — | 1 | ||
| 23 | 201455 | 45 9346 1521 | Болт | — | 4 | ||
| 24 | 500-3724049 | 45 3416 1727 | Уплотнитель | — | 3 | ||
| 25 | 7540-3724047 | 45 3616 2534 | Обойма уплотнителя | — | 3 | ||
| 26 | 201417 | 45 9346 1503 | Болт | — | 25 | ||
| 27 | 315406 | 45 3414 3493 | Кляммер | — | 4 | ||
| 28 | 548А-1104696-01 | 45 3614 2269 | Прокладка | — | 1 | ||
| 29 | 500-3723242 | 45 3416 1683 | Прокладка | — | 1 | ||
| 30 | 221512 | 45 9412 1037 | Винт | — | 2 | ||
| 31 | 250458 | 45 9553 1051 | Гайка | — | 2 | ||
| 32 | 252130 | 45 9816 6042 | Шайба | — | 2 | ||
| 33 | 200-3802045 | 45 3414 1508 | Втулка | — | 2 | ||
| 34 | 47к.УХЛ | 34 2491 3021 | Розетка | — | 1 | ||
| 35 | 64221-3709222 | 45 3427 8149 | Чехол переключателя | — | 2 | ||
| 36 | 66.3709 | 45 7372 1142 | Переключатель поворота | — | 1 | ||
| 37 | 40.3709 | 45 7373 1151 | Переключатель стеклоочистителя | — | 1 | ||
| 38 | 64221-3709219 | 45 3427 8148 | Втулка | — | 1 | ||
| 39 | 64227-3724622 | 45 3427 5078 | Хомут | — | 2 | ||
| 40 | 220077 | 45 9432 1079 | Винт | — | 2 | ||
| 41 | 220080 | 45 9432 1082 | Винт | — | 4 | ||
| 42 | 250464 | 45 9553 1053 | Гайка | — | 6 | ||
| 43 | 252003 | 45 9811 1204 | Шайба | — | 4 | ||
| 44 | 252133 | 45 9816 6044 | Шайба | — | 6 | ||
| 45 | ММ125-3810600-Э | 45 7382 6031 | Датчик | — | 2 | ||
| 46 | 540-2917144 | 45 3613 1418 | Кольцо | — | 2 | ||
| 47 | РС493-3803010 | 45 7374 6548 | Прерыватель контрольной лампы | — | 2 | ||
| 48 | 344621 | 45 3611 0721 | Кляммер | — | 3 | ||
| 49 | 549А-3724392 | 45 3619 2675 | Прокладка | — | 3 | ||
| 50 | 75404-3724018 | 45 3616 6589 | Жгут проводов | — | 1 | ||
| 51 | 75404-3724008 | 45 3616 6583 | Жгут проводов | — | 1 | ||
| 52 | ПУ3 ЕИРВ. 468313.007 | 45 7373 5444 | Пульт управления | — | 1 | ||
| 53 | 75404-1705160 | 45 3616 6613 | Кронштейн пульта | — | 1 | ||
| 54 | 75404-1705193 | 45 3616 6660 | Крышка | — | 1 | ||
| 55 | 7504-1705192 | 45 3616 6659 | Крышка пульта | — | 1 | ||
| 56 | 379198 | 45 3625 1979 | Кляммер | — | 6 | ||
| 57 | 344622 | 45 3611 0722 | Кляммер | — | 2 | ||
| 58 | 75404-3747166 | 45 3616 6640 | Панель с диодами | — | 1 | ||
| 59 | 220051 | 45 9432 1053 | Винт | — | 4 | ||
| 60 | 250462 | 45 9553 1052 | Гайка | — | 5 | ||
| 61 | 252132 | 45 9816 6023 | Шайба | — | 5 | ||
| 62 | 11.3812 | 45 7383 2005 | Указатель напряжения | — | 1 | ||
| 63 | СВН-2-02 | 42 8212 0063 | Счетчик времени наработки | — | 1 | ||
| 64 | 5336-3710015 | 45 3522 1091 | Рамка выключателей | — | 1 | ||
| 65 | П147.3709-03 | 45 7373 5595 | Переключатель | — | 1 | ||
| 66 | ЛВ211-3714329 | 45 7334 7329 | Патрон лампы | — | 1 | ||
| 67 | А24-5-1 | 34 6621 2411 | Лампа | — | 1 | ||
| 68 | 75404-3724364 | 45 3616 6639 | Жгут проводов | — | 1 | ||
| 69 | 75406-3724614 | 45 3616 5572 | Жгут проводов стойки кабины | — | 1 | ||
| 70 | 220103 | 45 9432 1107 | Винт | — | 14 | ||
| 71 | 200-3724015 | 45 3414 1460 | Втулка | — | 1 | ||
| 72 | 540А-37240044 | 45 3616 1630 | Колпак защитный | — | 1 | ||
| 73 | ММ124В-3810600-Э | 45 7382 6027 | Датчик | — | 1 | ||
| 74 | 75481-3747270 | 45 3614 5044 | Кронштейн | — | 1 | ||
| 75 | 201422 | 45 9346 1508 | Болт | — | 9 | ||
| 76 | ПС12 | 45 7373 2014 | Панель соединительная | — | 3 | ||
| 77 | 7421-3724190 | 45 3632 0915 | Перемычка | — | 2 | ||
| 78 | 75404-3747170 | 45 3616 6641 | Панель с диодами | — | 1 | ||
| 79 | КТ127 | 45 7373 6022 | Контактор | — | 1 | ||
| 80 | 549Б-3724244 | 45 3619 2641 | Перемычка | — | 1 | ||
| 81 | ПВ100-АС | 34 2449 2111 | Предохранитель 100А | — | 1 | ||
| 82 | 223014 | 45 9422 1056 | Винт | — | 1 | ||
| 83 | 75481-3722350 | 45 3614 5011 | Кронштейн | — | 1 | ||
| 84 | Б3-30 УХЛ | 34 2443 0021 | Блок защиты БЗ-30 | — | 1 | ||
| 85 | 1202.3741 | 45 7376 6121 | Резистор добавочный | — | 1 | ||
| 86 | 2302.3702 | 45 7371 0852 | Регулятор напряжения | — | 1 | ||
| 87 | 75191-3747280 | 45 3633 1594 | Резистор | — | 2 | ||
| 88 | 75481-3747250 | 45 3614 5041 | Кронштейн | — | 1 | ||
| 89 | 220084 | 45 9432 1086 | Винт | — | 2 | ||
| 90 | ПР112 | 45 7373 1134 | Блок предохранителей | — | 2 | ||
| 91 | УТД12.3761 | 45 7311 1011 | Электронный блок | — | 2 | ||
| 92 | 733.3747-10 | 45 7374 8399 | Сигнализатор шумовой | — | 1 | ||
Рисунок 14.5 – Установка фар, подфарников и звукового сигнала
Перечень сборочных единиц и деталей к рисунку 14.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | УП115-В | 45 7372 3138 | Указатель поворота | 2 | 2 | ||
| 2 | ПФ116-В | 45 7372 2262 | Фонарь передний | 2 | 2 | ||
| 3 | 250462 | 45 9553 1052 | Гайка | 16 | 16 | ||
| 4 | 252002 | 45 98111203 | Шайба | 16 | 16 | ||
| 5 | 252132 | 45 9816 6023 | Шайба | 16 | 16 | ||
| 6 | 220053 | 45 9432 1055 | Винт | 16 | 16 | ||
| 7 | 341.3711 | 45 7332 1387 | Фара | 2 | 2 | ||
| 8 | 75481-3711090 | 45 3614 5054 | Панель фары | 2 | 2 | ||
| 9 | 201420 | 45 9346 1506 | Болт | 8 | 8 | ||
| 10 | 252134 | 45 9816 6045 | Шайба | 16 | 16 | ||
| 11 | 252037 | 45 9811 1255 | Шайба | 16 | 16 | ||
| 12 | 252004 | 45 9811 1205 | Шайба | 8 | 8 | ||
| 13 | 220105 | 45 9432 1109 | Винт | 8 | 8 | ||
| 14 | 201458 | 45 9346 1524 | Болт | 4 | 4 | ||
| 15 | 252135 | 45 9816 6046 | Шайба | 4 | 4 | ||
| 16 | 250510 | 45 9553 1055 | Гайка | 4 | 4 | ||
| 17 | С313 | 45 7332 2173 | Сигнал звуковой | 1 | 1 | ||
| 18 | С314 | 45 7374 2174 | Сигнал звуковой | 1 | 1 | уточняем | |
| 19 | 252003 | 45 9811 1204 | Шайба | 4 | 4 | ||
| 20 | 252133 | 45 9816 6044 | Шайба | 4 | 4 | ||
| 21 | 220079 | 45 9432 1081 | Винт | 4 | 4 | ||
| 22 | 201.3711 | 45 7332 1445 | Фара-прожектор | 1 | 1 | ||
| 23 | 14.3726 | 45 7374 3097 | Боковой повторитель указателя поворота | 2 | 2 | ||
| 24 | АКГ24-70 | 34 6621 2408 | Лампа | 1 | 1 | ||
| 25 | А24-5-1 | — | Лампа | 4 | 4 | ||
| 26 | А24-21-3 | — | Лампа | 2 | 2 | ||
| 27 | АКГ24-75+70-1 | — | Лампа | 2 | 2 | ||
Рисунок 14.6 – Установка задних фонарей и задней фары
Перечень сборочных единиц и деталей к рисунку 14.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | ФП130-В | 45 7372 5267 | Фонарь задний левый | 1 | 1 | ||
| 2 | 549А-3716026 | 45 3619 2559 | Кронштейн заднего фонаря | 2 | 2 | ||
| 3 | 549А-3716052 | 45 3619 2563 | Пластина прижимная | 8 | 8 | ||
| 4 | 549А-3716062 | 45 3619 0519 | Амортизатор | 4 | 4 | ||
| 5 | 540А-1104519-01 | 45 3619 0970 | Прокладка | 2 | 2 | ||
| 6 | 252134 | 45 9816 6045 | Шайба | 6 | 6 | ||
| 7 | 252004 | 45 9811 1205 | Шайба | 8 | 8 | ||
| 8 | 250508 | 45 9553 1054 | Гайка | 36 | 36 | ||
| 9 | 315407 | 45 3414 3496 | Кляммер | 2 | 2 | ||
| 10 | 64211-3724538 | 45 3427 8290 | Уплотнитель | 4 | 4 | ||
| — | 6422-3724538 | 45 3427 2603 | Уплотнитель | 4 | 4 | ||
| 11 | 6422-3724514 | 45 3427 2615 | Основание | 1 | 1 | ||
| 12 | 7548-3723043 | 45 3613 7776 | Кронштейн | 1 | 1 | ||
| 13 | 7548-3724750 | 45 3613 7777 | Крышка | 1 | 1 | ||
| 14 | 373800 | 45 9958 2093 | Винт | 4 | 4 | ||
| 15 | 252037 | 45 9811 1255 | Шайба | 32 | 32 | ||
| 16 | 6422-3724544 | 45 3427 2610 | Гайка | 4 | 4 | ||
| 17 | 201418 | 45 9346 1504 | Болт | 18 | 18 | ||
| 18 | 220079 | 45 9432 1081 | Винт | 2 | 2 | ||
| 19 | 549Б-3724222 | 45 3619 2634 | Перемычка | 2 | 2 | ||
| 20 | 201422 | 45 9346 1508 | Болт | 20 | 20 | ||
| 21 | 750906-3716392 | 45 3638 0480 | Ремень брызговика | 4 | 4 | ||
| 22 | 7522-3716395 | 45 3637 1634 | Брызговик заднего фонаря | 2 | 2 | ||
| 23 | 7522-3716388 | 45 3637 1635 | Усилитель | 2 | 2 | ||
| 24 | ФГ16-К | 45 7372 1071 | Фара поворотная задняя | 1 | 1 | ||
| 25 | ФП130-Г | 45 7372 5271 | Фонарь задний правый | 1 | 1 | ||
| 26 | 7548-3724190 | 45 3613 7921 | Перемычка | 1 | 1 | ||
| 27 | 250510 | 45 9553 1055 | Гайка | 2 | 2 | ||
| 28 | 252135 | 45 9816 6046 | Шайба | 2 | 2 | ||
| 29 | 201456 | 45 9346 1522 | Болт | 2 | 2 | ||
| 30 | 540-3727030 | 45 3613 2171 | Чашка опорная | 1 | 1 | ||
| 31 | 501-3507063 | 45 3414 1197 | Пружина | 1 | 1 | ||
| 32 | 252007 | 45 9811 1208 | Шайба | 1 | 1 | ||
| 33 | 250515 | 45 9553 1060 | Гайка | 1 | 1 | ||
| 34 | А24-21-3 | — | Лампа | 4 | 4 | ||
| 35 | А24-5-1 | — | Лампа | 4 | 4 | ||
| 36 | С314-Г | 45 7374 2179 | Сигнал звуковой заднего хода | 1 | 1 | ||
| 37 | А24-60+40 | 34 6621 2130 | Лампа | 1 | 1 | ||
Рисунок 14.7 – Панель приборов самосвалов БЕЛА3-7540A
Перечень сборочных единиц и деталей к рисунку 14.7
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 500А-3709013 | 45 3525 2048 | Ручка выключателя | 1 | — | ||
| 2 | 341425 | 45 9951 2257 | Винт | 1 | — | ||
| 3 | 250513 | 45 9951 4002 | Гайка | 1 | — | ||
| 4 | ВК416-Б-01 | 45 7373 4698 | Выключатель | 1 | — | ||
| 5 | 75481-5325011 | 45 3614 5179 | Панель приборов левая | 1 | — | ||
| 6 | 201418 | 45 9346 1504 | Болт | 32 | — | ||
| 7 | 252134 | 45 9816 6045 | Шайба | 59 | — | ||
| 8 | 252037 | 45 9811 1255 | Шайба | 41 | — | ||
| 9 | 75481-5325040 | 45 3614 6270 | Кронштейн | 4 | — | ||
| 10 | 201415 | 45 9346 1501 | Болт | 4 | — | ||
| 11 | 252004 | 45 9811 1205 | Шайба | 59 | — | ||
| 12 | 75481-5325021 | 45 3614 5185 | Крышка левой панели | 1 | — | ||
| 13 | 224624 | 45 9462 1108 | Винт | 17 | — | ||
| 14 | 3812.3710-05-36 | 45 7373 3101 | Выключатель | 1 | — | ||
| 15 | 3812.3710-10-47 | 45 7373 3116 | Выключатель | 1 | — | ||
| 16 | УК170-03-УХЛ | 45 7382 1238 | Приемник указателя давления | 1 | — | ||
| 17 | УК171-01 | 45 7382 2434 | Приемник указателя температуры | 2 | — | ||
| 18 | 75481-5325080 | 45 3614 5244 | Панель приборов средняя | 1 | — | ||
| 19 | 2212.3803-07 | 45 7334 7433 | Контрольная лампа | 1 | — | ||
| 20 | 2521.3813 | 45 7383 3224 | Тахометр | 1 | — | ||
| 21 | 220051 | 45 9432 1053 | Винт | 2 | — | ||
| 22 | 2302.3803 | 45 7374 7404 | Блок контрольных ламп | 1 | — | ||
| 23 | СП153 | 45 7381 3295 | Указатель спидометра | 1 | — | ||
| 24 | УК168 | 45 7382 3137 | Приемник указателя давления | 1 | — | ||
| 25 | 2212.3803-16 | 45 7334 7453 | Контрольная лампа | 1 | — | ||
| 26 | 2212.3803-33 | 45 7334 7568 | Контрольная лампа | 1 | — | ||
| 27 | 220004 | 45 9432 1029 | Винт | 2 | — | ||
| 28 | 252130 | 45 9816 6042 | Шайба | 2 | — | ||
| 29 | 250458 | 45 9553 1051 | Гайка | 2 | — | ||
| 30 | 11.3810 | 45 7382 3163 | Приемник указателя давления | 1 | — | ||
| 31 | 32.3710 | 45 7373 4397 | Выключатель аварийной сигнализации | 1 | — | ||
| 32 | 75481-3710060 | 45 3614 6099 | Выключатель аварийного привода руля | 1 | — | ||
| 33 | 7920-3710052 | 45 8631 3666 | Выключатель системы управления ГМП | 1 | — | ||
| 34 | 3012.3803-01 | 45 7374 7594 | Блок контрольных ламп включения ступеней | 1 | — | ||
| 35 | 75481-5325010 | 45 3614 5178 | Панель приборов правая | 1 | — | ||
| 36 | 75481-5325020 | 45 3614 5184 | Крышка правой панели | 1 | — | ||
| 37 | 252105 | 45 9432 1109 | Винт | 23 | — | ||
| 38 | 75481-5325230 | 45 3614 5221 | Кожух средней панели | 1 | — | ||
| 39 | 250508 | 45 9553 1054 | Гайка | 22 | — | ||
| 40 | 11.3811010 | 45 7383 1168 | Указатель тока | 1 | — | ||
| 41 | 11.3704 | 45 7373 4401 | Выключатель | 1 | — | ||
| 42 | 58.3710-01 | 45 7373 4922 | Переключатель света | 1 | — | ||
| 43 | 5336-3710015 | 45 3522 1091 | Рамка выключателя | 1 | — | ||
| 44 | ВК316Б-3708 | 45 7373 4114 | Устройство защитное | 1 | — | ||
| 45 | ВК856 | 45 7373 4214 | Замок-выключатель | 1 | — | ||
| 46 | 3812.3710-05-36 | 45 7373 4913 | Выключатель | 1 | — | ||
| 47 | П602 | 45 7373 5422 | Переключатель | 1 | — | ||
| 48 | 7920-3710050 | 45 8631 3665 | Выключатель жалюзи | 2 | — | ||
| 49 | 75481-3903302 | 45 3614 5058 | Табличка | 1 | — | ||
| 50 | 75481-3903168 | 45 3614 5786 | Табличка | 1 | — | ||
| 51 | А24-2 | 34 6621 2401 | Лампа | 17 | — | ||
| 52 | ЛВ211-329 | 45 7334 7329 | Патрон лампы | 17 | — | ||
| 53 | П147-3709-04 | 45 7373 5512 | Переключатель отопителя кабины | 1 | — | ||
| 54 | УБ170-01-УХЛ | 45 7382 1238 | Приемник указателя уровня топлива | 1 | — | ||
| 55 | 75481-5325126 | 45 3614 5207 | Крышка средней панели | 1 | — | ||
| 56 | 549-6103370 | 45 3619 8276 | Фиксатор подвижного стекла | 3 | — | ||
| 57 | 252005 | 45 9811 1206 | Шайба | 6 | — | ||
| 58 | 75481-5325406 | 45 3614 5260 | Прокладка | 3 | — | ||
| 59 | 75481-5325250 | 45 3614 5236 | Панель приборов верхняя | 1 | — | ||
| 60 | 75191-7901032 | 45 3633 6283 | Решетка | 2 | — | ||
| 61 | 75481-7901014 | 45 3614 4688 | Кронштейн крепления радиоприемника | 1 | — | ||
| 62 | 75481-5325280 | 45 3614 5244 | Панель передняя | 1 | — | ||
| 63 | 75481-5325386 | 45 3614 5254 | Кронштейн | 3 | — | ||
| 64 | 201454 | 45 9346 1520 | Болт | 3 | — | ||
| 65 | 252135 | 45 9816 6046 | Шайба | 3 | — | ||
Рисунок 14.8 – Панель приборов самосвалов БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 14.8
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 500А-3709013 | 45 3525 2048 | Ручка выключателя | — | 1 | ||
| 2 | 341425 | 45 9951 2257 | Винт | — | 1 | ||
| 3 | 250513 | 45 9951 4002 | Гайка | — | 1 | ||
| 4 | ВК416-Б-01 | 45 7373 4698 | Выключатель | — | 1 | ||
| 5 | 75481-5325011 | 45 3614 5179 | Панель приборов левая . | — | 1 | ||
| 6 | 201418 | 45 9346 1504 | Болт | — | 32 | ||
| 7 | 252134 | 45 9816 6045 | Шайба | — | 59 | ||
| 8 | 252037 | 45 9811 1255 | Шайба | — | 41 | ||
| 9 | 75481-5325040 | 45 3614 6270 | Кронштейн | — | 4 | ||
| 10 | 201415 | 45 9346 1501 | Болт | — | 4 | ||
| 11 | 252004 | 45 9811 1205 | Шайба | — | 59 | ||
| 12 | 75481-5325021 | 45 3614 5185 | Крышка левой панели | — | 1 | ||
| 13 | 224624 | 45 9462 1108 | Винт | — | 17 | ||
| 14 | 3812.3710-05-36 | 45 7373 3101 | Выключатель | — | 1 | ||
| 15 | 3812.3710-10-47 | 45 7373 3116 | Выключатель | — | 1 | ||
| 16 | УК170-03-УХЛ | 45 7382 1238 | Приемник указателя давления | — | 1 | ||
| 17 | УК171-01 | 45 7382 2434 | Приемник указателя температуры | — | 2 | ||
| 18 | 75481-5325080 | 45 3614 5244 | Панель приборов средняя | — | 1 | ||
| 19 | 2212.3803-07 | 45 7334 7433 | Контрольная лампа | — | 1 | ||
| 20 | 2521.3813 | 45 7383 3224 | Тахометр | — | 1 | ||
| 21 | 220051 | 45 9432 1053 | Винт | — | 2 | ||
| 22 | 2302.3803 | 45 7374 7404 | Блок контрольных ламп | — | 1 | ||
| 23 | СП153 | 45 7381 3295 | Указатель спидометра | — | 1 | ||
| 24 | УК168 | 45 7382 3137 | Приемник указателя давления | — | 1 | ||
| 25 | 2212.3803-16 | 45 7334 7453 | Контрольная лампа | — | 1 | ||
| 26 | 2212.3803-33 | 45 7334 7568 | Контрольная лампа | — | 1 | ||
| 27 | 220004 | 45 9432 1029 | Винт | — | 2 | ||
| 28 | 252130 | 45 9816 6042 | Шайба | — | 2 | ||
| 29 | 250458 | 45 9553 1051 | Гайка | — | 2 | ||
| 30 | 11.3810 | 45 7382 3163 | Приемник указателя давления | — | 1 | ||
| 31 | 32.3710 | 45 7373 4397 | Выключатель аварийной сигнализации | — | 1 | ||
| 32 | 75481-3710060 | 45 3614 6099 | Выключатель аварийного привода руля | — | 1 | ||
| 33 | 7920-3710052 | 45 8631 3666 | Выключатель системы управления ГМП | — | 1 | ||
| 34 | ЕИРВ 467845.008 | 45 3921 0251 | Индикатор | — | 1 | ||
| 35 | 75481-5325010 | 45 3614 5178 | Панель приборов правая | — | 1 | ||
| 36 | 75481-5325020 | 45 3614 5184 | Крышка правой панели | — | 1 | ||
| 37 | 252105 | 45 9432 1109 | Винт | — | 23 | ||
| 38 | 75481-5325230 | 45 3614 5221 | Кожух средней панели | — | 1 | ||
| 39 | 250508 | 45 9553 1054 | Гайка | — | 22 | ||
| 40 | 11.3811010 | 45 7383 1168 | Указатель тока | — | 1 | ||
| 41 | 11.3704 | 45 7373 4401 | Выключатель | — | 1 | ||
| 42 | 58.3710-01 | 45 7373 4922 | Переключатель света | — | 1 | ||
| 43 | 5336-3710015 | 45 3522 1091 | Рамка выключателя | — | 1 | ||
| 44 | ВК316Б-3708 | 45 7373 4114 | Устройство защитное | — | 1 | ||
| 45 | ВК856 | 45 7373 4214 | Замок-выключатель | — | 1 | ||
| 46 | 3812.3710-05-36 | 45 7373 4913 | Выключатель | — | 1 | ||
| 47 | П602 | 45 7373 5422 | Переключатель | — | 1 | ||
| 48 | 7920-3710050 | 45 8631 3665 | Выключатель жалюзи | — | 2 | ||
| 49 | 75481-3903302 | 45 3614 5058 | Табличка | — | 1 | ||
| 50 | 75481-3903168 | 45 3614 5786 | Табличка | — | 1 | ||
| 51 | А24-2 | 34 6621 2401 | Лампа | — | 17 | ||
| 52 | ЛВ211-329 | 45 7334 7329 | Патрон лампы | — | 17 | ||
| 53 | П147-3709-04 | 45 7373 5512 | Переключатель отопителя кабины | — | 1 | ||
| 54 | УБ170-01-УХЛ | 45 7382 1238 | Приемник указателя уровня топлива | — | 1 | ||
| 55 | 75481-5325126 | 45 3614 5207 | Крышка средней панели | — | 1 | ||
| 56 | 549-6103370 | 45 3619 8276 | Фиксатор подвижного стекла | — | 3 | ||
| 57 | 252005 | 45 9811 1206 | Шайба | — | 6 | ||
| 58 | 75481-5325406 | 45 3614 5260 | Прокладка | — | 3 | ||
| 59 | 75481-5325250 | 45 3614 5236 | Панель приборов верхняя | — | 1 | ||
| 60 | 75191-7901032 | 45 3633 6283 | Решетка | — | 2 | ||
| 61 | 75481-7901014 | 45 3614 4688 | Кронштейн крепления радиоприемника | — | 1 | ||
| 62 | 75481-5325280 | 45 3614 5244 | Панель передняя | — | 1 | ||
| 63 | 75481-5325386 | 45 3614 5254 | Кронштейн | — | 3 | ||
| 64 | 201454 | 45 9346 1520 | Болт | — | 3 | ||
| 65 | 252135 | 45 9816 6046 | Шайба | — | 3 | ||
Рисунок 14.9 – Ящик аккумуляторных батарей
Перечень сборочных единиц и деталей к рисунку 14.9
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75482-3748040 | 45 3614 3846 | Настил ящика | 2 | 2 | ||
| 2 | 540-3703342 | 45 3613 2016 | Уголок нижний | 1 | 1 | ||
| 3 | 540-3703267 | 45 3613 1994 | Кронштейн задний | 1 | 1 | ||
| 4 | 201458 | 45 9346 1524 | Болт | 20 | 20 | ||
| 5 | 252135 | 45 9816 6046 | Шайба | 20 | 20 | ||
| 6 | 250510 | 45 9553 1055 | Гайка | 20 | 20 | ||
| 7 | 201499 | 45 9346 1561 | Болт | 4 | 4 | ||
| 8 | 252006 | 45 9811 1207 | Шайба | 19 | 19 | ||
| 9 | 252136 | 45 9816 6067 | Шайба | 14 | 14 | ||
| 10 | 250512 | 45 9553 1057 | Гайка | 15 | 15 | ||
| 11 | 540-3703288 | 45 3613 2005 | Пластина защитная | 2 | 2 | ||
| 12 | 540-3703032 | 45 3613 1977 | Крышка ящика | 1 | 1 | ||
| 13 | 543-8402690 | 45 3625 7212 | Застежка | 2 | 2 | ||
| 14 | 250508 | 45 9553 1054 | Гайка | 15 | 15 | ||
| 15 | 252134 | 45 9816 6045 | Шайба | 15 | 15 | ||
| 16 | 201418 | 45 9346 1504 | Болт | 15 | 15 | ||
| 17 | 540-3703040 | 45 3613 1982 | Пластина опорная | 1 | 1 | ||
| 18 | 252039 | 45 9811 1257 | Шайба | 8 | 8 | ||
| 19 | 252005 | 45 9811 1205 | Шайба | 12 | 12 | ||
| 20 | 75485-3748510 | 45 3613 7864 | Кронштейн средний | 1 | 1 | ||
| 21 | 540С-3703030 | 45 3416 1976 | Планка крепления | 2 | 2 | ||
Рисунок 14.10 – Установка выключателя гидравлического тормоза
Перечень сборочных единиц и деталей к рисунку 14.10
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 342437 | 45 9957 4270 | Гайка | 1 | 1 | ||
| 2 | 7540-3573432 | 45 3616 2513 | Фланец | 1 | 1 | ||
| 3 | 7540-3573420 | 45 3616 2510 | Толкатель в сборе | 1 | 1 | ||
| 4 | 258025 | 45 9871 1034 | Шплинт | 1 | 1 | ||
| 5 | 7540-1711436 | 45 3613 5009 | Пружина | 1 | 1 | ||
| 6 | 7540-3573412 | 45 3616 2512 | Корпус | 1 | 1 | ||
| 7 | 252007 | 45 9811 1208 | Шайба | 1 | 1 | ||
| 8 | 252133 | 45 9816 6014 | Шайба | 4 | 4 | ||
| 9 | 220077 | 45 9432 1079 | Винт | 4 | 4 | ||
| 10 | 7540-3573434 | 45 3616 2514 | Кожух | 1 | 1 | ||
| 11 | 7540-3573436 | 45 3616 2515 | Пластина | 1 | 1 | ||
| 12 | ВК322 | 45 7373 4131 | Включатель | 1 | 1 | ||
| 13 | 7540-3573410 | 45 3616 2509 | Включатель в сборе | 1 | 1 | ||
Написать
