№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	540-8603208	45 3613 3269	Подпятник	2	2
2	7523-8603352	45 3637 1628	Лента	2	2
3	252139	45 9816 6039	Шайба	8	8	20 руб. аналог: 5 руб.
4	202119	45 9346 1690	Болт	4	4
5	548А-8603225	45 3614 1079	Крышка верхней опоры	2	2
6	540-8603010-10	45 3613 3244	Цилиндр опрокидывающего механизма	2	2
7	540-2917450	45 3613 1475	Втулка распорная	4	4	72 руб.
8	6411-2907459	45 3631 0422	Кольцо опорное	2	2	45 руб.
9	ШСЛ-60К	46 4913 3539	Подшипник	2	2	690 руб.
10	540-2917454-12	45 3613 1476	Сальник	4	4	72 руб.
11	340430	45 9957 1102	Болт	2	2
12	540-2917446-13	45 3613 7997	Палец	2	2	1 400 руб.
13	1.3.УХЛ1	45 9167 4008	Масленка	2	2	10 руб.
14	540А-8603026	45 3616 4095	Головка цилиндра	2	2	7 590 руб.
15	540-8603126	45 3613 4014	Кольцо головки стопорное	2	2
16	027-032-30-2-2	25 3111 3106	Кольцо	4	4
17	540-8603100-20	45 3613 6788	Трубка цилиндра	2	2
18	540-8603076-10	45 9985 6845	Кольцо стопорное	2	2
19	540-8603517-10	45 3613 3275	Кольцо предохранительное	2	2
20	115-125-58-2-2	25 3111 5371	Кольцо	4	4
21	75405-8603043	45 3616 6061	Шток цилиндра	2	2
22	75405-8603044	45 3616 6062	Шток с поршнем	2	2
23	540-8603051-20	45 3613 5310	Толкатель	2	2
24	17,462-60+10	45 9116 9461	Шарик	2	2
25	540-8603050-10	45 3613 3256	Гнездо клапана	2	2
26	115-125-58-2-2	25 3111 3377	Кольцо	2	2
27	7523-3429108	45 3637 0906	Шайба защитная	2	2
28	540-8603046-10	45 3613 3255	Кольцо направляющее	2	2
29	540-8603064-20	45 3613 3259	Труба цилиндра	2	2
30	540-8603086	45 3613 3262	Кольцо ограничительное	2	2
31	540-8603546-10	45 3613 3277	Кольцо предохранительное	2	2
32	540-8603090	45 3613 3264	Шайба защитная	2	2	99 руб.
33	145-155-58-2-2	25 3111 3377	Кольцо	2	2
34	540-8603030-20	45 3613 3250	Трубка цилиндра	2	2	10 450 руб.
35	540-8603089	45 3613 3263	Шайба защитная	2	2	55 руб.
36	080-090-58-2-2	25 3111 3363	Кольцо	2	2
37	540-8603071-20	45 3613 3260	Втулка штока цилиндра	2	2
38	540-8603014-10	45 3613 3246	Труба цилиндра	2	2
39	170-180-58-2-2	25 3111 3383	Кольцо	2	2	70 руб.
40	540-8603058	45 3613 3258	Крышка цилиндра	2	2	7 500 руб.
41	056-062-36-2-3	25 3111 4169	Кольцо	4	4
42	540-8603025-20	45 3613 4211	Головка цилиндра верхняя	2	2	7 700 руб.
43	540-8603548	45 3613 3279	Кольцо ограничительное	2	2
44	540-8603569-10	45 3613 3280	Кольцо предохранительное	2	2
45	540-8603091	45 3613 3265	Шайба защитная	2	2	121 руб.

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	201495	45 9346 1557	Болт	4	4
2	252136	45 9816 6067	Шайба	4	4
3	344525	45 9981 6464	Угольник	2	2
4	75405-8606143	45 3616 5201	Трубопровод	1	1
5	344435	45 9981 6454	Угольник	3	3
6	7522-8609676	45 3637 1442	Рукав высокого давления	1	1
7	549Б-8606310-01	45 3619 3804	Блок гидрораспределителей управления	1	1	23 900 руб.
8	7522-8609670	45 3637 1441	Рукав высокого давления	3	3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	549Б-8606200	45 3619 6532	Электромагнит	2	2	19 500 руб.
2	15.3747	45 7374 8237	Электромагнит	2	2	2 660 руб.
3	045-053-46-2-3	25 3111 4263	Кольцо	2	2
4	531-1705206	45 3612 2252	Втулка	2	2
5	549Б-8606204	45 3619 6533	Фланец	2	2	385 руб.
6	221602	45 9412 1106	Винт	8	8
7	549А-8606198	45 3619 3796	Толкатель	2	2	154 руб.
8	058-063-30-2-3	25 3111 4123	Кольцо	4	4
9	549А-8606194	45 3619 3795	Кольцо	2	2
10	531-1712220-10	45 3612 1562	Пилот	2	2
11	531-1712217	45 3612 0234	Гильза пилота	2	2
12	531-1712612	45 3612 0255	Шайба	2	2	250 руб.
13	540-1712131	45 3613 1027	Пружина	2	2	9 руб.
14	020-025-30-2-3	25 3111 4101	Кольцо	2	2
15	549Б-8606314-11	45 3619 8038	Корпус	1	1
16	549Б-8606188	45 3619 6531	Крышка	2	2	385 руб.
17	252134	45 9816 6045	Шайба	16	16
18	220105	45 9432 1109	Винт	16	16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	341155	45 9957 3052	Шпилька	2	2
2	252139	45 9816 6070	Шайба	3	3	20 руб. аналог: 5 руб.
3	250560	45 9553 1063	Гайка	2	2
4	202115	45 9346 6684	Болт	1	1
5	75401-8609076	45 3616 4757	Труба	1	1
6	540А-8607204-10	45 3616 5157	Панель управления	1	1
7	540А-8609230-10	45 3616 4091	Труба	1	1
8	540А-8609726	45 3616 4228	Патрубок	1	1
9	7540-8609385	45 3616 5212	Пружина	4	4
10	540-8609028	45 3613 3372	Рукав всасывающий	1	1
11	548А-8609265	45 3614 1034	Рукав всасывающий	1	1
12	549-8609640	45 3619 7154	Хомут	8	8
13	548А-8609380	45 3614 3640	Рукав высокого давления	4	4
14	7540-8609040-01	45 3616 4572	Труба	1	1
15	7540-8609042	45 3616 2910	Труба	1	1
16	7540-8609028	45 3616 3113	Рукав всасывающий	1	1
17	548А-8609034	45 3614 2035	Рукав всасывающий	1	1
18	040-045-30-2-3	25 3111 4115	Кольцо	4	4
19	252136	45 9816 6067	Шайба	19	19
20	201499	45 9346 1561	Болт	19	19
21	7548-8609010	45 3613 5268	Фланец	2	2
22	540А-8609090-10	45 3616 2040	Тройник	1	1
23	025-030-30-2-3	25 3111 4105	Кольцо	3	3
24	344837	45 9981 6853	Штуцер	4	4
25	75401-8609258	45 3616 6001	Труба	1	1
26	7540-8609021	45 3616 2024	Труба	1	1
27	200319	45 9326 1063	Болт	1	1
28	540В-3408106	45 3613 1689	Скоба	4	4
29	75401-8609238	45 3616 5999	Труба	1	1
30	540А-8609212	45 3616 4100	Переходник	1	1
31	540А-8609380	45 3616 3098	Рукав высокого давления	2	2	1 300 руб.
32	027-032-30-2-2	25 3111 3106	Кольцо	4	4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	548А-8607208-10	45 3614 4585	Кронштейн панели передний	1	1	2 090 руб.
2	344435	45 9981 6454	Угольник	3	3
3	201499	45 9346 1561	Болт	10	10
4	252136	45 9816 6067	Шайба	10	10
5	548А-8607209-10	45 3614 4586	Кронштейн панели задний	1	1	1 210 руб.
6	548А-8607280	45 3614 3534	Штуцер	1	1
7	035-040-30-2-2	25 3111 3112	Кольцо	1	1
8	527-8604052	45 3611 0316	Пружина обратного клапана	1	1
9	26,988-60+150	46 9196 1661	Шарик	1	1
10	75485-8607216	45 3613 7971	Седло	1	1
11	040-045-30-2-2	25 3111 3115	Кольцо	3	3
12	340321	45 9957 1084	Болт	4	4
13	252137	45 9816 6068	Шайба	4	4	20 руб.
14	344203	45 9981 6367	Тройник	1	1
15	344837	45 9981 6853	Штуцер	1	1
16	027-032-30-2-2	25 3111 3106	Кольцо	4	4
17	262542	45 9932 1302	Пробка	1	1
18	540-8607010-02	45 3613 3500	Кран управления	1	1
19	025-030-30-2-2	25 3111 3105	Кольцо	4	4
20	540А-8607280	45 3616 3021	Штуцер	1	1
21	540-8608251	45 3613 3364	Пружина	1	1
22	17,462-60+100	46 9196 9461	Шарик	1	1
23	75485-8607214	45 3613 7970	Седло	1	1
24	008-012-25-2-2	25 3111 3055	Кольцо	1	1
25	548А-8607290	45 3614 3535	Патрубок сливной	1	1
26	262541	45 9932 1301	Пробка	3	3
27	549А-3408049	45 3619 0003	Кольцо	2	2
28	549А-3408048	45 3619 0002	Контргайка	2	2
29	548А-8607211-10	45 3614 4587	Крышка блока	1	1
30	540-8607136	45 3613 3324	Пружина клапана	1	1
31	540-8607156-20	45 3613 7427	Золотник	1	1
32	540А-8607238-20	45 3614 4588	Блок панели управления	1	1
33	262543	45 9932 1303	Пробка	2	2
34	344155	45 9981 6277	Угольник	2	2

Каталог БЕЛА3-7540А/75404. 17. Опрокидывающий механизм

Рисунок 17.1 – Цилиндр опрокидывающего механизма

Рисунок 17.2 – Трубопроводы управления опрокидывающим механизмом

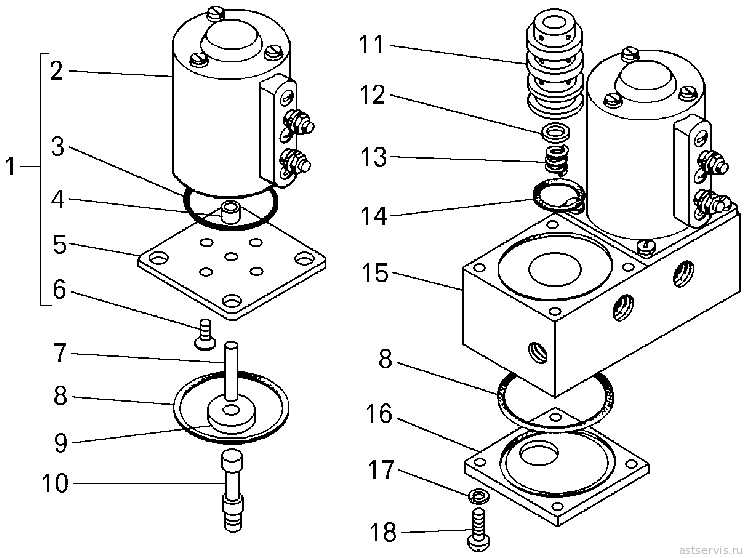

Рисунок 17.3 – Блок гидрораспределителей управления (17.2)

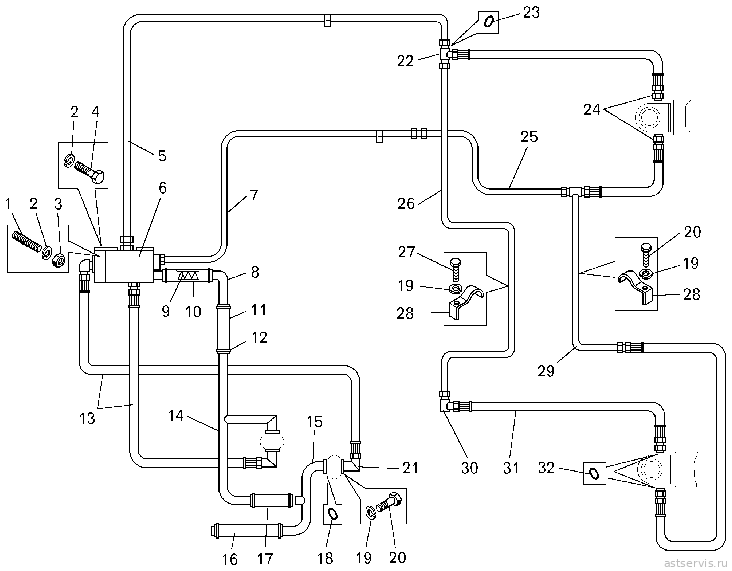

Рисунок 17.4 – Трубопроводы опрокидывающего механизма

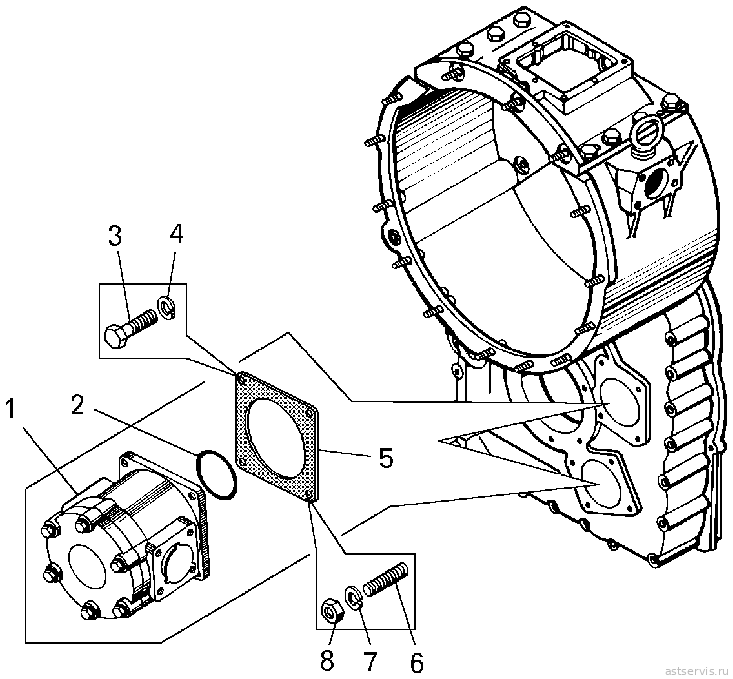

Рисунок 17.5 – Установка насосов

Рисунок 17.6 – Панель управления (17.4)

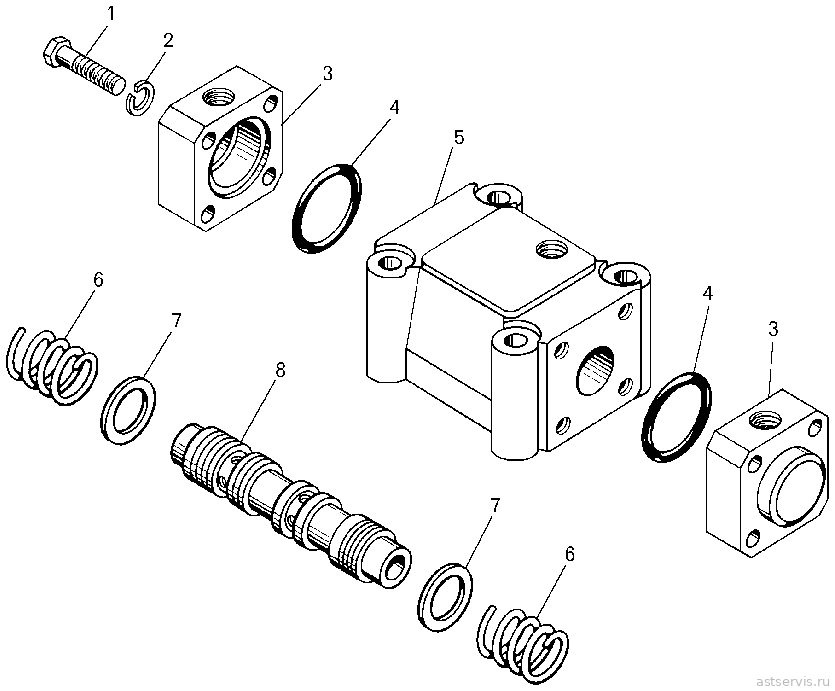

Рисунок 17.7 – Кран управления (17.4)
