Рисунки главы:
- Рисунок 4.1 – Трубопроводы системы охлаждения двигателя самосвала БЕЛА3-7540А
- Рисунок 4.2 – Трубопроводы системы охлаждения двигателя самосвала БЕЛА3-75404
- Рисунок 4.3 – Вентиляторы и их привод
- Рисунок 4.4 – Блок радиаторов самосвалов БЕЛА3-7540А, 75404 (4.1, 4.2)
- Рисунок 4.5 – Радиатор водяной (ширина 800 мм) (4.4)
- Рисунок 4.6 – Радиатор (ширина 200 мм) (4.4)

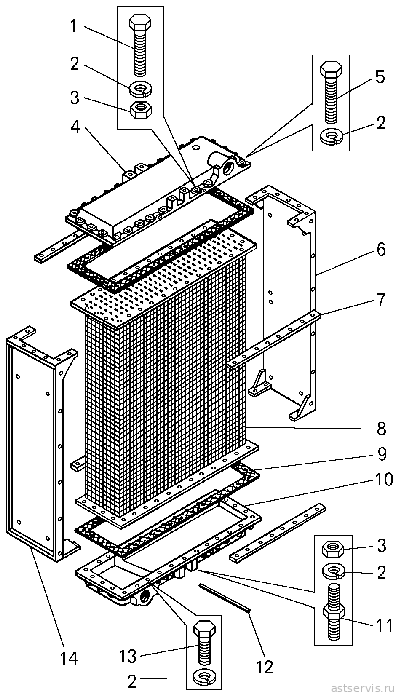

- Рисунок 4.7 – Радиатор охлаждения масла (ширина 600 мм) (4.4)

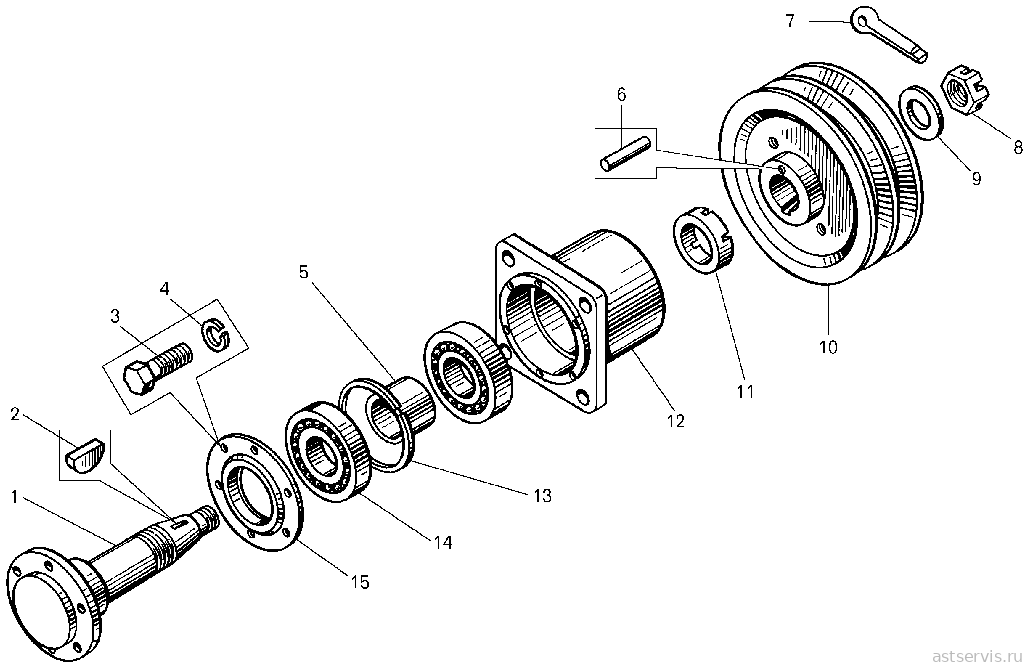

- Рисунок 4.8 – Привод вентилятора (4.3)

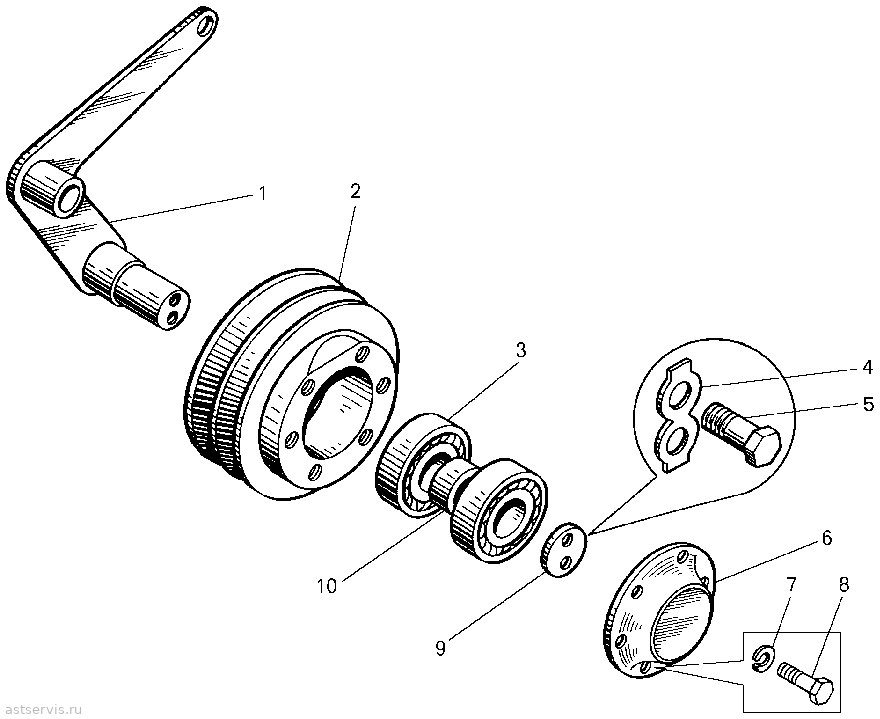

- Рисунок 4.9 – Ролик натяжной (4.3)

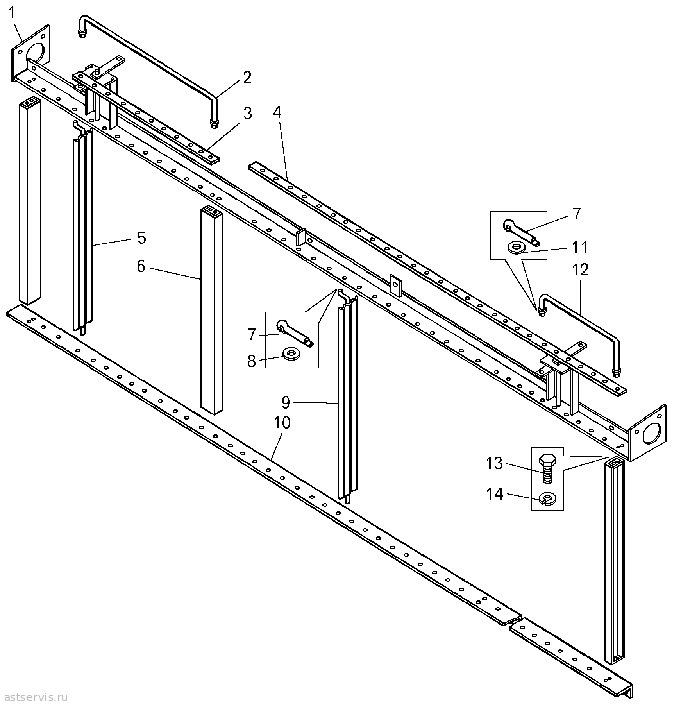

- Рисунок 4.10 – Жалюзи радиаторов
- Рисунок 4.11 – Жалюзи радиаторов и их привод
- Рисунок 4.12 – Пневмопереключатель (4.11)
Рисунок 4.1 – Трубопроводы системы охлаждения двигателя самосвала БЕЛА3-7540А
Перечень сборочных единиц и деталей к рисунку 4.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 379053 | 45 9981 8294 | Угольник | 2 | — | ||
| 2 | 540А-1303100-А | 45 3616 0144 | Труба | 1 | — | ||
| 3 | 344810 | 45 9922 1406 | Гайка | 4 | — | ||
| 4 | 314802 | 45 9981 3468 | Муфта | 4 | — | ||
| 5 | 75401-1303042 | 45 3616 3682 | Труба правая | 1 | — | ||
| 6 | 344420 | 45 9871 1510 | Хомут 20 | 4 | — | ||
| 7 | 297575 | 45 9952 7212 | Шплинт | 4 | — | ||
| 8 | 297580 | 45 9985 1415 | Пряжка | 4 | — | ||
| 9 | 297582 | 45 9985 1239 | Лента | 4 | — | ||
| 10 | 549А-1303370-01 | 45 3619 0121 | Хомут | 8 | — | ||
| 11 | 540-1303067 | 45 3613 0521 | Шланг | 2 | — | ||
| 12 | 75401-1303110 | 45 3616 5146 | Труба | 1 | — | ||
| 13 | 344581 | 45 9981 6604 | Тройник | 1 | — | ||
| 14 | 540А-1303010 | 45 3616 4419 | Шланг | 4 | — | ||
| 15 | 75401-1303031 | 45 3616 0787 | Труба левая | 1 | — | ||
| 16 | 75401-1303118 | 45 3616 3686 | Труба | 1 | — | ||
| 17 | 75406-1303120 | 45 3616 5355 | Труба | 1 | — | ||
| 18 | 344421 | 45 9871 1511 | Хомут 25 | 4 | — | ||
| 19 | 344485 | 45 9871 1551 | Лента | 4 | — | ||
| 20 | 75406-1311010 | 45 3616 5378 | Бачок расширительный | 1 | — | ||
| 21 | 500А-1304010 | 45 3525 1588 | Пробка | 1 | — | ||
| 22 | 75405-3506880 | 45 3616 5234 | Угольник | 1 | — | ||
| 23 | 201499 | 45 9346 1561 | Болт | 4 | — | ||
| 24 | 252006 | 45 9811 1207 | Шайба | 4 | — | ||
| 25 | 252136 | 45 9816 6067 | Шайба | 4 | — | ||
| 26 | 250512 | 45 9553 1057 | Гайка | 4 | — | ||
| 27 | 540-3509276 | 45 3613 1846 | Шланг | 2 | — | ||
| 28 | 540А-1303156 | 45 3616 4495 | Шланг | 1 | — | ||
| 29 | 75406-1303085 | 45 3616 5354 | Труба | 1 | — | ||
| 30 | 540А-1303083 | 45 3616 0142 | Прокладка | 1 | — | ||
| 31 | 540А-1303082 | 45 3616 0141 | Патрубок | 1 | — | ||
| 32 | 540А-1303065 | 45 3616 0136 | Патрубок | 1 | — | ||
| 33 | 525-1303010-Б | 45 3611 0026 | Шланг | 3 | — | ||
| 34 | 540-1303010 | 45 3613 0498 | Шланг | 1 | — | ||
| 35 | 7523-1303370 | 45 3637 0931 | Хомут | 2 | — | ||
| 36 | 75211-1303370 | 45 3627 1296 | Хомут | 4 | — | ||
| 37 | 530-1015818 | 45 3611 0003 | Шланг | 1 | — | ||
| 38 | 252135 | 45 9816 6046 | Шайба | 6 | — | ||
| 39 | 201458 | 45 9346 1524 | Болт | 2 | — | ||
| 40 | 549А-1303360-01 | 45 3619 0109 | Хомут | 6 | — | ||
| 41 | 540А-1303061 | 45 3616 0131 | Труба | 1 | — | ||
| 42 | 540-1310134 | 45 3613 0678 | Рычаг | 1 | — | ||
| 43 | 201464 | 45 9346 1530 | Болт | 1 | — | ||
| 44 | 252005 | 45 9811 1206 | Шайба | 2 | — | ||
| 45 | 250510 | 45 9553 1055 | Гайка | 2 | — | ||
| 46 | 540А-1303170 | 45 3616 0150 | Хомут | 1 | — | ||
| 47 | 75406-1300008 | 45 3616 5391 | Блок радиаторов | 1 | — | ||
Рисунок 4.2 – Трубопроводы системы охлаждения двигателя самосвала БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 4.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 379053 | 45 9981 8294 | Угольник | — | 1 | ||
| 2 | 540А-1303100-А | 45 3616 0144 | Труба | — | 1 | ||
| 3 | 344810 | 45 9922 1406 | Гайка | — | 4 | ||
| 4 | 314802 | 45 9981 3468 | Муфта | — | 4 | ||
| 5 | 74211-1303280 | 45 3632 2722 | Патрубок | — | 1 | ||
| 6 | 75211-1303370 | 45 3627 1296 | Хомут | — | 10 | ||
| 7 | 540А-1303156 | 45 3616 4495 | Шланг | — | 2 | ||
| 8 | 262541 | 45 9932 1301 | Пробка | — | 1 | ||
| 9 | 75404-1300008 | 45 3616 6285 | Блок радиаторов | — | 1 | ||
| 10 | 75404-1303118 | 45 3616 6223 | Труба | — | 1 | ||
| 11 | 250510 | 45 9553 1055 | Гайка | — | 1 | ||
| 12 | 252135 | 45 9816 6046 | Шайба | — | 5 | ||
| 13 | 315412 | 45 3625 1966 | Кляммер | — | 1 | ||
| 14 | 7421-1303164 | 45 3632 0202 | Стержень | — | 1 | ||
| 15 | 344174 | 45 9981 6429 | Тройник | — | 1 | ||
| 16 | 75404-1303080 | 45 3616 6220 | Патрубок | — | 1 | ||
| 17 | 250517 | 45 9553 1058 | Гайка | — | 5 | ||
| 18 | 252136 | 45 9816 6067 | Шайба | — | 9 | ||
| 19 | 74211-1303221 | 45 3632 2725 | Прокладка | — | 1 | ||
| 20 | 75404-1303114 | 45 3616 6222 | Труба | — | 1 | ||
| 21 | 75404-1303031 | 45 3616 6215 | Труба | — | 1 | ||
| 22 | 540-1303067 | 45 3613 0521 | Шланг | — | 2 | ||
| 23 | 540А-1303010 | 45 3616 4419 | Шланг | — | 2 | ||
| 24 | 549А-1303370-01 | 45 3619 0121 | Хомут | — | 4 | ||
| 25 | 549А-1303360-01 | 45 3619 0109 | Хомут | — | 6 | ||
| 26 | 7548-1305020 | 45 3613 5617 | Кран | — | 1 | ||
| 27 | 7548-1303220 | 45 3613 5807 | Прокладка | — | 1 | ||
| 28 | 75482-1303281-10 | 45 3614 4399 | Патрубок | — | 1 | ||
| 29 | 75404-1303126 | 45 3616 6226 | Труба | — | 1 | ||
| 30 | 525-1303010-Б | 45 3611 0026 | Шланг | — | 3 | ||
| 31 | 530-1015818 | 45 3611 0003 | Шланг | — | 3 | ||
| 32 | 540А-1303083 | 45 3616 0142 | Прокладка | — | 1 | ||
| 33 | 540А-1303082 | 45 3616 0141 | Патрубок | — | 1 | ||
| 34 | 201458 | 45 9346 1524 | Болт | — | 4 | ||
| 35 | 75404-1303020 | 45 3616 6213 | Труба | — | 1 | ||
| 36 | 540А-1303082 | 45 3616 0141 | Патрубок | — | 1 | ||
| 37 | 344420 | 45 9871 1510 | Хомут 20 | — | 8 | ||
| 38 | 344421 | 45 9871 1511 | Хомут 25 | — | 4 | ||
| 39 | 297575 | 45 9952 7212 | Шплинт | — | 8 | ||
| 40 | 297580 | 45 9985 1415 | Пряжка | — | 8 | ||
| 41 | 297582 | 45 9985 1239 | Лента | — | 8 | ||
| 42 | 344485 | 45 9871 1551 | Лента | — | 4 | ||
| 43 | 500А-1304010 | 45 3525 1588 | Пробка | — | 1 | ||
| 44 | 75405-1306880 | 45 3616 5234 | Угольник | — | 2 | ||
| 45 | 540-3509276 | 45 3613 1846 | Шланг | — | 2 | ||
| 46 | 201499 | 45 9346 1561 | Болт | — | 4 | ||
| 47 | 252006 | 45 9811 1207 | Шайба | — | 4 | ||
| 48 | 75406-1109320 | 45 3616 5325 | Кронштейн | — | 1 | ||
| 49 | 75406-1311010 | 45 3616 5378 | Бачок расширительный | — | 1 | ||
| 50 | 75404-1303120 | 45 3616 6224 | Труба | — | 1 | ||
| 51 | 201540 | 45 9345 1598 | Болт | — | 1 | ||
| 52 | 252007 | 45 9811 1208 | Шайба | — | 4 | ||
| 53 | 252137 | 45 9816 6068 | Шайба | — | 1 | ||
| 54 | 250514 | 45 9953 1059 | Шайба | — | 1 | ||
| 55 | 75404-1303085 | 45 3616 6221 | Труба | — | 1 | ||
| 56 | 252046 | 45 9811 1259 | Шайба | — | 6 | ||
| 57 | 252138 | 45 9816 6069 | Шайба | — | 18 | ||
| 58 | 201587 | 45 9336 1600 | Болт | — | 10 | ||
Рисунок 4.3 – Вентиляторы и их привод
Перечень сборочных единиц и деталей к рисунку 4.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 342452 | 45 9957 4290 | Гайка | 8 | 8 | ||
| 2 | 548А-1308607 | 45 3614 2474 | Пластина | 4 | 4 | ||
| 3 | 250559 | 45 9553 1062 | Гайка | 4 | 4 | ||
| 4 | 252046 | 45 9811 1259 | Шайба | 4 | 6 | ||
| 5 | 540-1302060 | 45 3613 0492 | Подушка | 6 | 6 | ||
| 6 | 540А-1302036-10 | 45 3616 2483 | Тяга | — | 1 | ||
| 6 | 540А-1302035-10 | 45 3616 2482 | Тяга | 1 | — | ||
| 6 | 75404-1302035 | 45 3616 6581 | Тяга | 1 | 1 | ||
| 7 | 258053 | 45 9871 1067 | Шплинт | 4 | 4 | ||
| 8 | 540А-1308012-10 | 45 3616 0568 | Крыльчатка вентилятора | 2 | 2 | ||
| 9 | 201587 | 45 9346 1641 | Болт | 16 | 2 | ||
| 10 | 252138 | 45 9816 6069 | Шайба | 16 | 18 | ||
| 11 | 250558 | 45 9553 1061 | Гайка | 8 | 8 | ||
| 12 | 258055 | 45 9871 1069 | Шплинт | 7 | 9 | ||
| 13 | 540А-1308226 | 45 3616 2005 | Палец | 2 | 2 | ||
| 14 | 548А-1308030-10 | 45 3614 3573 | Привод вентилятораправый | — | 1 | ||
| 14 | 548А-1308030 | 45 3614 3577 | Привод вентилятораправый | 1 | — | ||
| 15 | 540А-1308091 | 45 3616 2006 | Тяга | 1 | 1 | ||
| 16 | 252007 | 45 9811 1208 | Шайба | 2 | 3 | ||
| 17 | 540-1308103 | 45 3613 0523 | Шайба регулировочная | 8 | 8 | ||
| 18 | 540-5001080 | 45 3613 4801 | Подушка | 2 | 2 | ||
| 19 | 252047 | 45 9811 1260 | Шайба | 4 | 4 | ||
| 20 | 250871 | 45 9553 1614 | Гайка | 3 | 3 | ||
| 21 | 540С-1308060-11 | 45 3613 6729 | Кронштейн | 1 | 1 | ||
| 22 | 540-1308110-01 | 45 3613 0624 | Ролик натяжной левый | 1 | 1 | ||
| 23 | 540-1308111-01 | 45 3613 0625 | Ролик натяжной правый | 1 | 1 | ||
| 24 | 530-1308102 | 45 3611 0037 | Шайба регулировочная | 6 | 6 | ||
| 25 | 695-1308020 | 25 6411 1236 | Ремень | 2 | 2 | ||
| 26 | 204-1308020 | 11 0000 0038 | Ремень | 2 | 2 | ||
| 27 | 540А-1308092 | 45 3616 2007 | Тяга | 1 | 1 | ||
| 28 | 548А-1308031 | 45 3614 2378 | Привод вентилятора левый | 1 | 1 | ||
| 29 | 250515 | 45 9553 1060 | Гайка | 8 | 8 | ||
| 30 | 540С-1308062-10 | 45 3613 5278 | Кронштейн левого вентилятора | 1 | 1 | ||
| 31 | 540-1709135 | 45 3613 0991 | Шайба стопорная | 4 | 6 | ||
| 32 | 201538 | 45 9346 1596 | Болт | 12 | 4 | ||
| 33 | 540-1302070 | 45 3613 0495 | Подушка подвески радиатора верхняя | 1 | 1 | ||
| 34 | 540-1302063 | 45 3613 0494 | Втулка распорная | 1 | 1 | ||
| 35 | 548А-1309114 | 45 3614 1351 | Кронштейн | 5 | 5 | ||
| 36 | 201457 | 45 9346 1523 | Болт | 10 | 10 | ||
| 37 | 342515 | 45 9957 6002 | Шайба | 10 | 10 | ||
| 38 | 250510 | 45 9553 1055 | Гайка | 2 | 1 | ||
| 39 | 548А-1309103 | 45 3614 1350 | Штора | 1 | 1 | ||

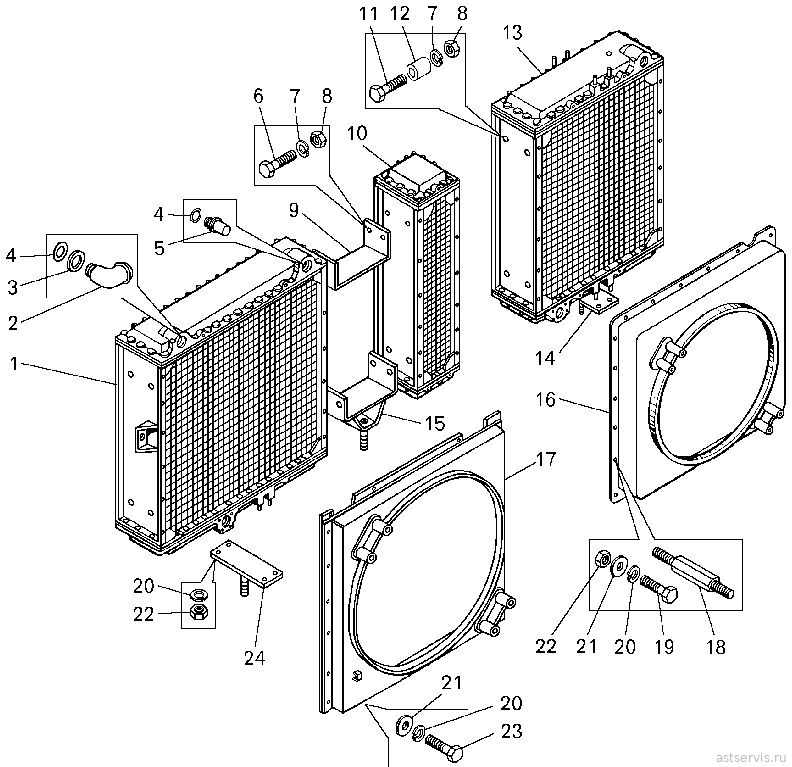

Рисунок 4.4 – Блок радиаторов самосвалов БЕЛА3-7540А, 75404 (4.1, 4.2)
Перечень сборочных единиц и деталей к рисунку 4.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 540А-1301010 | 45 3616 1128 | Радиатор водяной | 1 | 1 | ||
| 2 | 75401-1303080 | 45 3616 3689 | Патрубок | 2 | 1 | ||
| 3 | 540-1303089 | 45 3613 0528 | Шайба регулировочная | 3 | 6 | ||
| 4 | 344969 | 00 3449 6900 | Кольцо У-50х45-2 | 2 | 2 | ||
| 5 | 548А-1303082-01 | 45 3614 4269 | Патрубок | — | 1 | ||
| 6 | 201538 | 45 9346 1596 | Болт | 8 | 8 | ||
| 7 | 252137 | 45 9816 6068 | Шайба | 12 | 12 | ||
| 8 | 250514 | 45 9553 1059 | Гайка | 12 | 12 | ||
| 9 | 540-1302023 | 45 3613 0485 | Скоба | 1 | 1 | ||
| 10 | 548-1013010 | 45 3614 0006 | Радиатор | 1 | 1 | ||
| 11 | 200371 | 45 9326 1113 | Болт | 4 | 4 | ||
| 12 | 548-1302038 | 45 3614 0175 | Втулка | 4 | 4 | ||
| 13 | 540-1714010 | 45 3613 1088 | Радиатор охлаждения масла | 1 | 1 | ||
| 14 | 540-1302014-Б | 45 3613 3404 | Пластина опорная | 1 | 1 | ||
| 15 | 540-1302019-Б | 45 3613 3403 | Опора промежуточная | 1 | 1 | ||
| 16 | 540А-1309010 | 45 3616 0171 | Кожух правого вентилятора | 1 | 1 | ||
| 17 | 540А-1309011 | 45 3616 0172 | Кожух левого вентилятора | 1 | 1 | ||
| 18 | 341025 | 45 9957 3028 | Шпилька | 1 | — | ||
| 19 | 201456 | 45 9346 1522 | Болт | 24 | 24 | ||
| 20 | 252135 | 45 9816 6046 | Шайба | 42 | 42 | ||
| 21 | 252038 | 45 9811 1256 | Шайба | 34 | 34 | ||
| 22 | 250510 | 45 9553 1055 | Гайка | 32 | 32 | ||
| 23 | 201454 | 45 9346 1520 | Болт | 10 | 10 | ||
| 24 | 548А-1302012 | 45 3614 0172 | Пластина опорная | 1 | 1 | ||

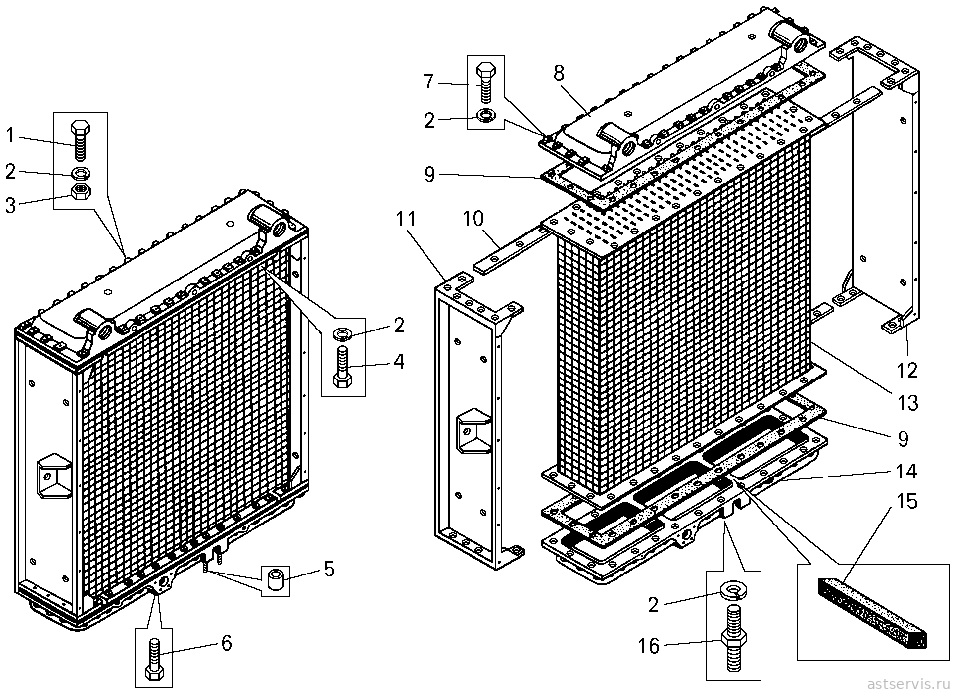

Рисунок 4.5 – Радиатор водяной (ширина 800 мм) (4.4)
Перечень сборочных единиц и деталей к рисунку 4.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201466 | 45 9346 1531 | Болт | 41 | 41 | ||
| 2 | 252135 | 45 9816 6046 | Шайба | 75 | 75 | ||
| 3 | 250510 | 45 9553 1055 | Гайка | 51 | 51 | ||
| 4 | 201458 | 45 9346 1524 | Болт | 4 | 4 | ||
| 5 | 548А-1302080 | 45 3614 1727 | Втулка | 4 | 4 | ||
| 6 | 200275 | 45 9326 1032 | Болт | 2 | 2 | ||
| 7 | 201464 | 45 9346 1530 | Болт | 20 | 20 | ||
| 8 | 540-1301055-10 | 45 3613 0464 | Бачок верхний | 1 | 1 | ||
| 9 | 540-1301094 | 45 3613 0470 | Прокладка | 2 | 2 | ||
| 10 | 540-1301120 | 45 3613 0475 | Накладка | 4 | 4 | ||
| 11 | 540А-1301101 | 45 3616 1125 | Стойка | 1 | 1 | ||
| 12 | 540-1301101 | 45 3613 0472 | Стойка | 2 | 2 | ||
| 13 | 540-1301020 | 45 3613 0461 | Блок радиатора | 1 | 1 | ||
| 14 | 540-1301078-10 | 45 3613 0467 | Бачок нижний | 1 | 1 | ||
| 15 | 530-1013022 | 45 3611 0002 | Набивка пеньковая | 4 | 4 | ||
| 16 | 530-1302118 | 45 3611 0025 | Болт специальный | 8 | 8 | ||
Рисунок 4.6 – Радиатор (ширина 200 мм) (4.4)
Перечень сборочных единиц и деталей к рисунку 4.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 548-1013098 | 45 3614 0007 | Стойка | 1 | 1 | ||
| 2 | 530-1013022 | 45 3611 0002 | Набивка пеньковая | 2 | 2 | ||
| 3 | 540-1013078 | 45 3613 0029 | Бачок верхний | 1 | 1 | ||
| 4 | 201464 | 45 9346 1530 | Болт | 36 | 36 | ||
| 5 | 252135 | 45 9816 6046 | Шайба | 36 | 36 | ||
| 6 | 540-1013098 | 45 3613 0032 | Стойка | 1 | 1 | ||
| 7 | 540-1013015 | 45 3613 0023 | Блок радиатора | 1 | 1 | ||
| 8 | 540-1013094 | 45 3613 0031 | Прокладка | 2 | 2 | ||
| 9 | 540-1013053 | 45 3613 0026 | Бачок нижний | 1 | 1 | ||
Рисунок 4.7 – Радиатор охлаждения масла (ширина 600 мм) (4.4)
Перечень сборочных единиц и деталей к рисунку 4.7
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201466 | 45 9346 1531 | Болт | 28 | 28 | ||
| 2 | 252135 | 45 9816 6046 | Шайба | 60 | 60 | ||
| 3 | 250510 | 45 9553 1055 | Гайка | 36 | 36 | ||
| 4 | 540-1714055 | 45 3613 1093 | Бачок верхний | 1 | 1 | ||
| 5 | 201464 | 45 9346 1530 | Болт | 20 | 20 | ||
| 6 | 540-1714101 | 45 3613 1098 | Стойка | 1 | 1 | ||
| 7 | 540-1714122 | 45 3613 1099 | Накладка | 4 | 4 | ||
| 8 | 540-1714015 | 45 3613 1089 | Блок радиатора | 1 | 1 | ||
| 9 | 540-1714094 | 45 3613 1097 | Прокладка | 2 | 2 | ||
| 10 | 540-1714078 | 45 3613 1095 | Бачок нижний | 1 | 1 | ||
| 11 | 530-1302118 | 45 3611 0025 | Болт специальный | 8 | 8 | ||
| 12 | 540-1714018 | 45 3613 4634 | Уплотнитель | 2 | 2 | ||
| 13 | 201458 | 45 9346 1524 | Болт | 4 | 4 | ||
| 14 | 540-1301101 | 45 3613 0472 | Стойка | 4 | 4 | ||
Рисунок 4.8 – Привод вентилятора (4.3)
Перечень сборочных единиц и деталей к рисунку 4.8
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 548-1308050 | 45 3614 0215 | Вал вентилятора | 2 | — | ||
| 2 | 343816 | 45 9823 0268 | Шпонка | 2 | — | ||
| 3 | 201418 | 45 9346 1504 | Болт | 12 | — | ||
| 4 | 252134 | 45 9816 6045 | Шайба | 12 | — | ||
| 5 | 540-1308055 | 45 3613 3474 | Втулка распорная | 2 | — | ||
| 6 | 258753 | 45 9841 0387 | Шплинт | 2 | — | ||
| 7 | 258055 | 45 9871 1069 | Шплинт | 2 | — | ||
| 8 | 374802 | 45 9958 4157 | Гайка | 2 | — | ||
| 9 | 376128 | 45 9958 6223 | Шайба | 2 | — | ||
| 10 | 540-1308024-20 | 45 3613 0012 | Шкив ведомый правый | 1 | — | ||
| 10 | 540-1308025-13 | 45 3613 6540 | Шкив ведомый левый | 1 | — | ||
| 11 | 540-1308027-01 | 45 3613 0588 | Гайка | 2 | — | ||
| 12 | 540-1308032-10 | 45 3613 3477 | Корпус привода вентилятора | 2 | — | ||
| 13 | 525-1701034 | 45 3611 0059 | Кольцо замковое | 2 | — | ||
| 14 | 180707АС17 | 46 1983 7309 | Подшипник | 4 | — | ||
| 15 | 540-1308035-10 | 45 3613 3478 | Крышка | 2 | — | ||
Рисунок 4.9 – Ролик натяжной (4.3)
Перечень сборочных единиц и деталей к рисунку 4.9
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 540-1308140-10 | 45 3613 4480 | Рычаг | 1 | 1 | ||
| 1 | 540-1308141-10 | 45 3613 4479 | Рычаг | 1 | 1 | ||
| 2 | 7548-1308112-01 | 45 3613 6542 | Ролик натяжной | 2 | 2 | ||
| 3 | 180707АС17 | 46 1983 7309 | Подшипник | 4 | 4 | ||
| 4 | 342705 | 45 3611 0704 | Пластина стопорная | 2 | 2 | ||
| 5 | 201495 | 45 9346 1557 | Болт | 4 | 4 | ||
| 6 | 540-1308162 | 45 3613 0635 | Крышка | 2 | 2 | ||
| 7 | 252135 | 45 9816 6046 | Шайба | 12 | 12 | ||
| 8 | 201457 | 45 9346 1523 | Болт | 12 | 12 | ||
| 9 | 548А-1308118 | 45 3614 1529 | Шайба | 2 | 2 | ||
| 10 | 540-1308150-Б | 45 3613 3475 | Кольцо | 2 | 2 | ||
Рисунок 4.10 – Жалюзи радиаторов
Перечень сборочных единиц и деталей к рисунку 4.10
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75406-1310115 | 45 3616 5357 | Угольник верхний | 1 | 1 | ||
| 2 | 75481-1310212 | 45 3614 4853 | Тяга | 1 | 1 | ||
| 3 | 540-1310250 | 45 3613 0695 | Тяга | 1 | 1 | ||
| 4 | 548А-1310251 | 45 3614 1260 | Тяга | 1 | 1 | ||
| 5 | 540-1310152 | 45 3613 0685 | Пластина | 7 | 7 | ||
| 6 | 540-1310125 | 45 3613 0676 | Стойка жалюзи | 3 | 3 | ||
| 7 | 258038 | 45 9871 1049 | Шплинт | 18 | 18 | ||
| 8 | 252004 | 45 9811 1205 | Шайба | 43 | 43 | ||
| 9 | 540-1310150 | 45 3613 0684 | Пластина | 22 | 22 | ||
| 10 | 75481-1310135 | 45 3616 5362 | Угольник нижний | 1 | 1 | ||
| 11 | 252005 | 45 9811 1206 | Шайба | 4 | 4 | ||
| 12 | 75406-1310210 | 45 3616 5368 | Тяга | 1 | 1 | ||
| 13 | 201454 | 45 9346 1520 | Болт | 12 | 12 | ||
| 14 | 252135 | 45 9816 6046 | Шайба | 12 | 12 | ||
Рисунок 4.11 – Жалюзи радиаторов и их привод
Перечень сборочных единиц и деталей к рисунку 4.11
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 201424 | 45 9346 1510 | Болт | 1 | 1 | ||
| 2 | 252134 | 45 9816 6045 | Шайба | 1 | 1 | ||
| 3 | 75211-6603724 | 45 3627 1229 | Скоба | 1 | 1 | ||
| 4 | 540А-3506989 | 45 3616 1498 | Вкладыш | 1 | 1 | ||
| 5 | 344197 | 45 9981 6393 | Тройник | 3 | 3 | ||
| 6 | 75406-1310400 | 45 3616 6257 | Труба | 1 | 1 | ||
| 7 | 549Б-1104212 | 45 3619 6377 | Шланг | 1 | 1 | ||
| 8 | 75406-1310402 | 45 3616 6258 | Труба | 1 | 1 | ||
| 9 | 344420 | 45 9871 1510 | Хомут 20 | 2 | 2 | ||
| 10 | 297575 | 45 9952 7212 | Шплинт | 2 | 2 | ||
| 11 | 297580 | 45 9985 1415 | Пряжка | 2 | 2 | ||
| 12 | 297582 | 45 9985 1239 | Лента | 2 | 2 | ||
| 13 | 75406-1310374 | 45 3664 6262 | Труба | 2 | 2 | ||
| 14 | 75406-1310370 | 45 3616 6261 | Труба | 1 | 1 | ||
| 15 | 549Б-1310300 | 45 3619 1194 | Пневмопереключатель | 2 | 2 | ||
| 16 | 379053 | 45 9981 8294 | Угольник | 3 | 3 | ||
| 17 | 75406-1310171 | 45 3616 5365 | Тяга | 1 | 1 | ||
| 18 | 75406-1310394 | 45 3616 6266 | Труба | 1 | 1 | ||
| 19 | 344529 | 45 9981 6474 | Угольник | 5 | 5 | ||
| 20 | 252136 | 45 9816 6067 | Шайба | 8 | 8 | ||
| 21 | 340174 | 45 9951 1417 | Болт | 8 | 8 | ||
| 22 | 525-1108029-10 | 45 3611 0013 | Вилка | 2 | 2 | ||
| 23 | 260035 | 45 9862 1036 | Палец | 2 | 2 | ||
| 24 | 252005 | 45 9811 1206 | Шайба | 16 | 16 | ||
| 25 | 258039 | 45 9871 1050 | Шплинт | 4 | 4 | ||
| 26 | 75481-1310110 | 45 3616 5356 | Жалюзи | 1 | 1 | ||
| 27 | 75406-1310170 | 45 3616 5364 | Тяга | 1 | 1 | ||
| 28 | 201542 | 45 9346 1600 | Болт | 4 | 4 | ||
| 29 | 252137 | 45 9816 6068 | Шайба | 4 | 4 | ||
| 30 | 250514 | 45 9553 1059 | Гайка | 4 | 4 | ||
| 31 | 75406-1310380 | 45 3616 6264 | Труба | 1 | 1 | ||
| 32 | 314612 | 45 9981 3364 | Ниппель | 1 | 1 | ||
| 33 | 75406-1310384 | 45 3616 6265 | Труба | 1 | 1 | ||
| 34 | 344810 | 45 9922 1406 | Гайка | 16 | 16 | ||
| 35 | 314802 | 45 9981 3468 | Муфта | 16 | 16 | ||
| 36 | 008-011-19-2-2 | 25 3111 3016 | Кольцо | 16 | 16 | ||
| 37 | 75406-1310376 | 45 3616 6263 | Труба | 1 | 1 | ||
| 38 | 5320-3721500 | 45 3537 1890 | Клапан с электромагнитом | 4 | 4 | ||
| 39 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 4 | 4 | ||
| 40 | 201457 | 45 9346 1523 | Болт | 10 | 10 | ||
| 41 | 252135 | 45 9816 6046 | Шайба | 10 | 10 | ||
| 42 | 315412 | 45 3625 1966 | Кляммер | 4 | 4 | ||
Рисунок 4.12 – Пневмопереключатель (4.11)
Перечень сборочных единиц и деталей к рисунку 4.12
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 025-030-30-2-3 | 25 3111 4105 | Кольцо | 4 | 4 | ||
| 2 | 531-1803108 | 45 3612 1422 | Корпус переключателя | 2 | 2 | ||
| 3 | 530-1803135 | 45 3611 0070 | Поршень | 2 | 2 | ||
| 4 | 530-1803125 | 45 3611 0069 | Кольцо стопорное | 2 | 2 | ||
| 5 | 535А-1803134 | 45 3417 5519 | Кольцо | 4 | 4 | ||
| 6 | 020-025-30-2-3 | 25 3111 4101 | Кольцо | 2 | 2 | ||
| 7 | 549А-1310304 | 45 3619 1195 | Шток | 2 | 2 | ||
| 8 | 080-086-36-2-3 | 25 3111 4192 | Кольцо | 2 | 2 | ||
| 9 | 531-1803139 | 45 3612 1423 | Крышка | 2 | 2 | ||
| 10 | 530-1503185 | 45 3611 0046 | Шайба стопорная | 6 | 6 | ||
| 11 | 201538 | 45 9346 1596 | Болт | 6 | 6 | ||
Написать
