Каталог БЕЛА3-7540А/75404. 5. Гидромеханическая передача

← Содержание каталога | 4. Система охлаждения двигателя | 6. Карданная передача →

Рисунки главы:

Рисунок 5.1 – Установка гидромеханической передачи
Рисунок 5.2 – Гидромеханическая передача (согласующая передача и гидротрансформатор с коробкой передач)
Рисунок 5.3 – Гидромеханическая передача (фильтр тонкой очистки и трубопроводы тормоза-замедлителя)
Рисунок 5.4 – Картер коробки передач
Рисунок 5.5 – Картер гидромеханической передачи

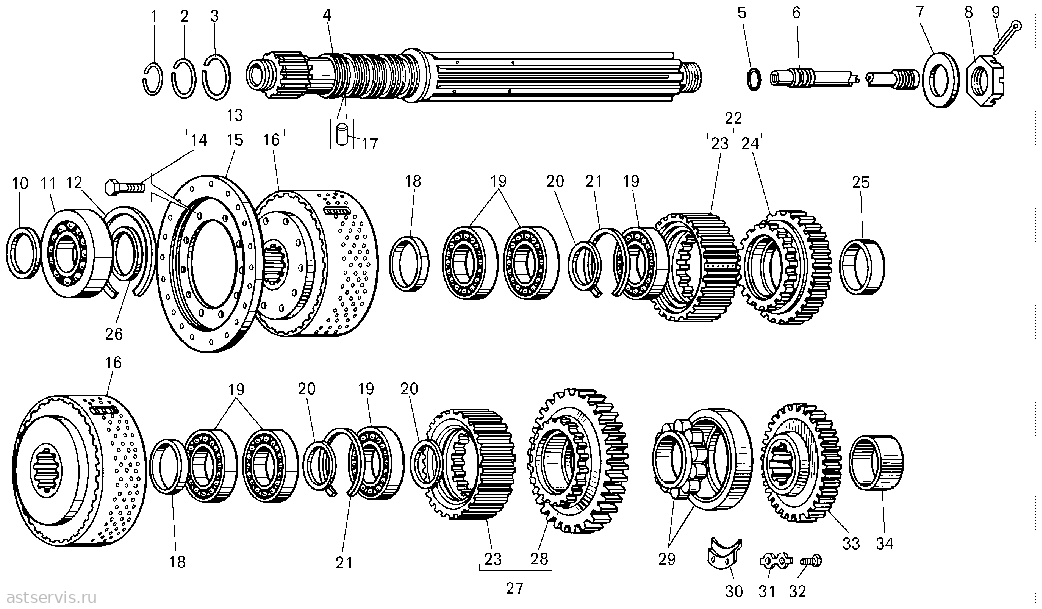

Рисунок 5.6 – Ведущий вал

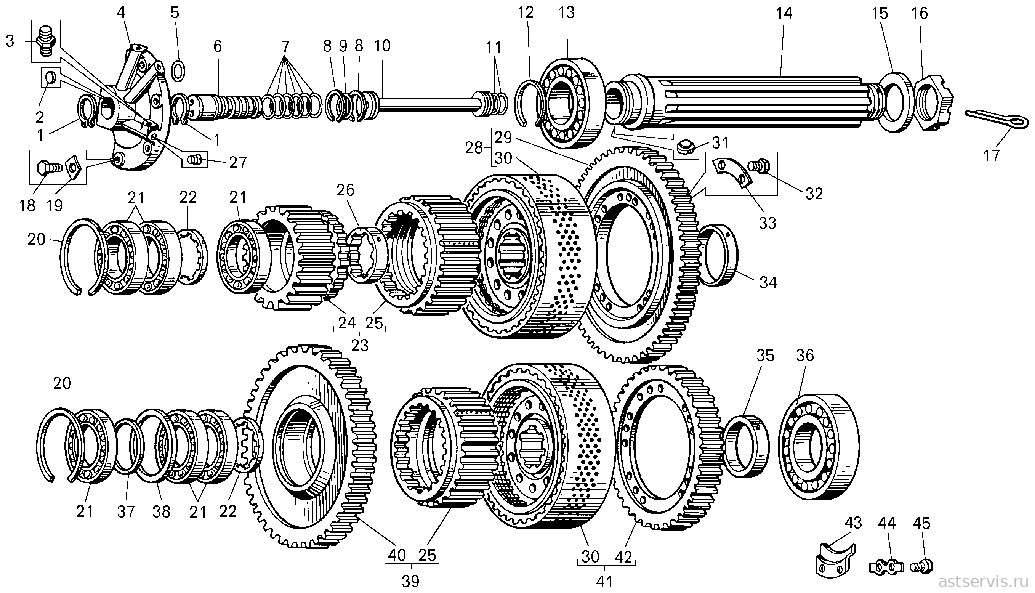

Рисунок 5.7 – Диапазонный вал

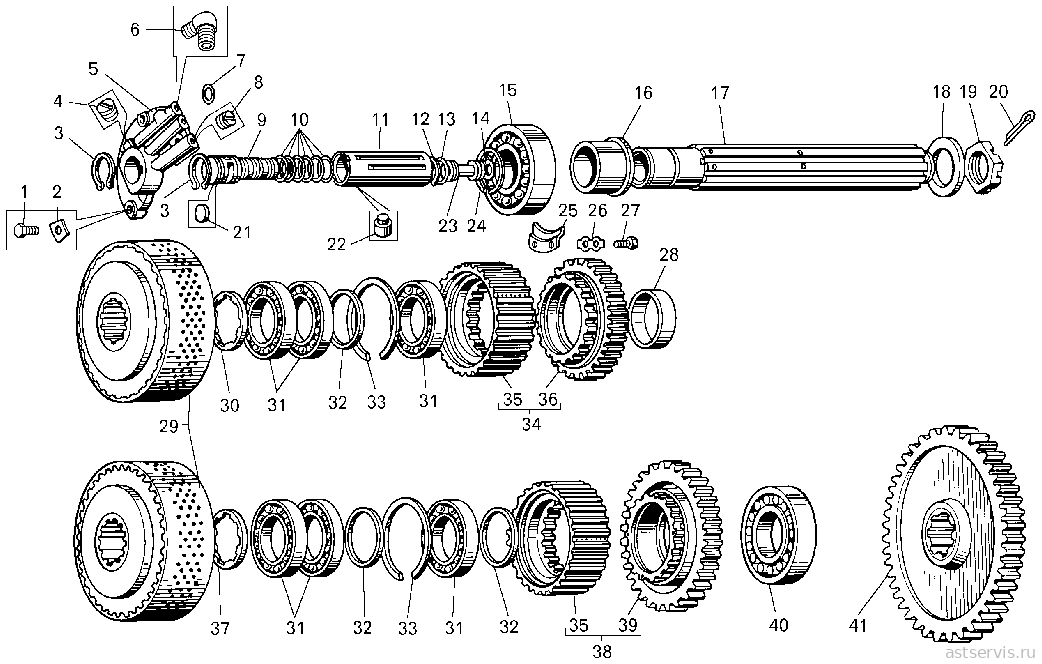

Рисунок 5.8 – Реверсивный вал

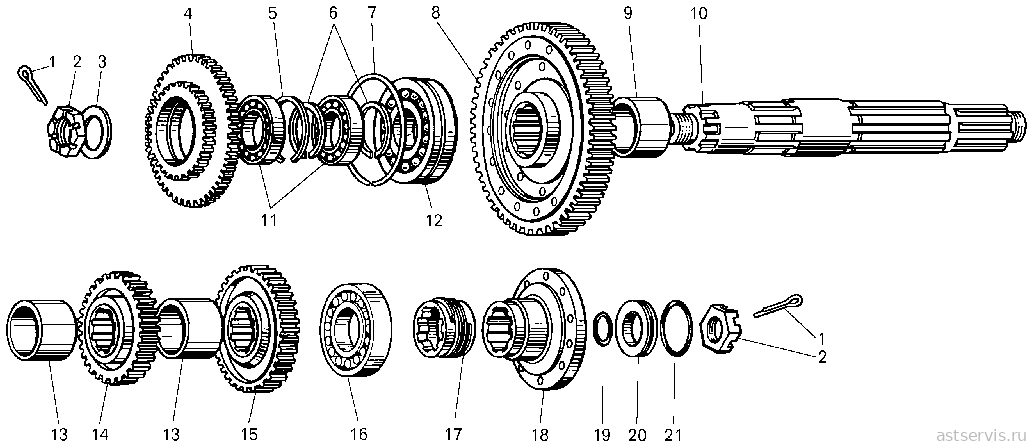

Рисунок 5.9 – Ведомый вал

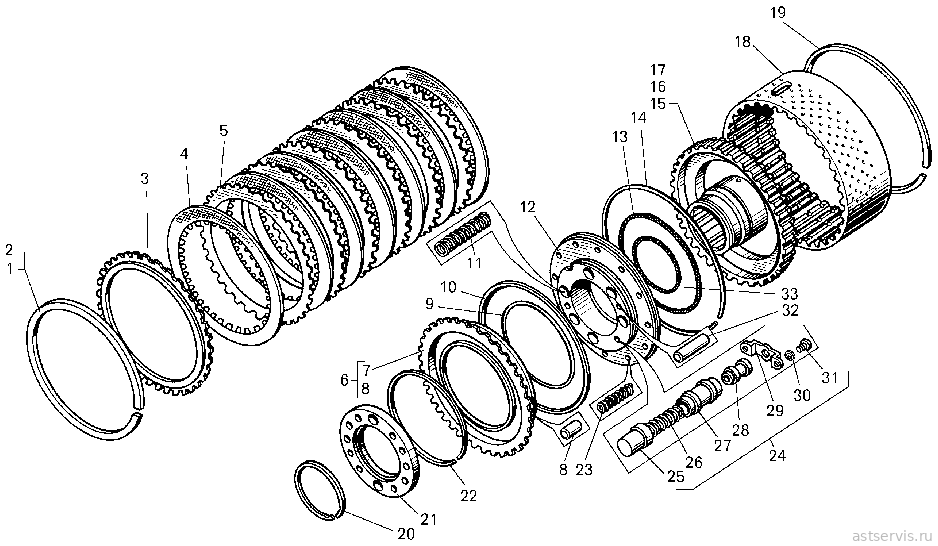

Рисунок 5.10 – Фрикцион (5.6–5.9)

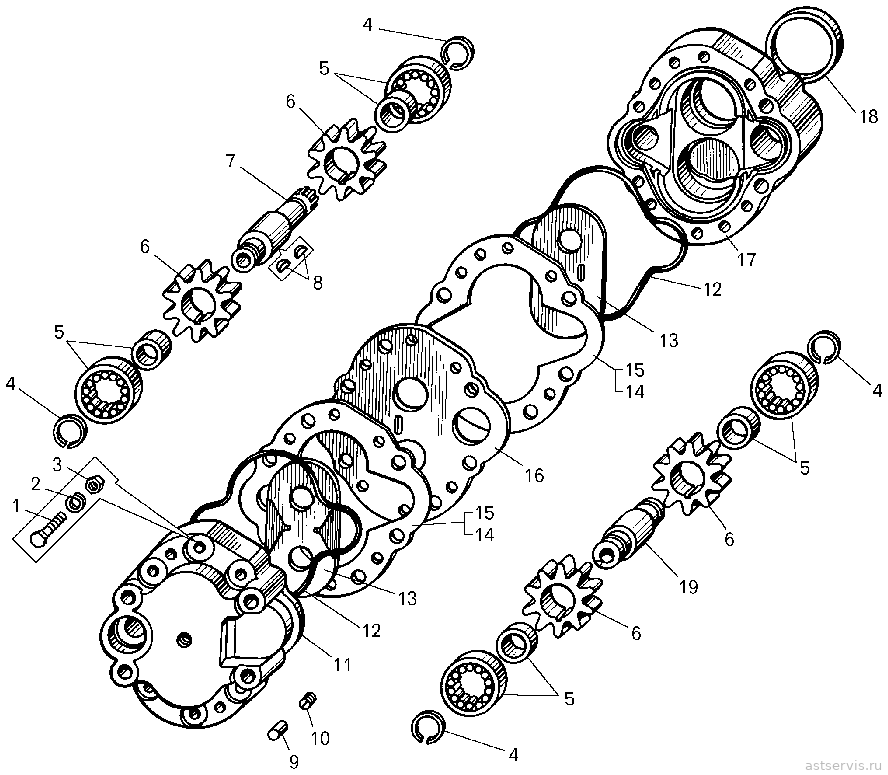

Рисунок 5.11 – Насос масляный (5.2)

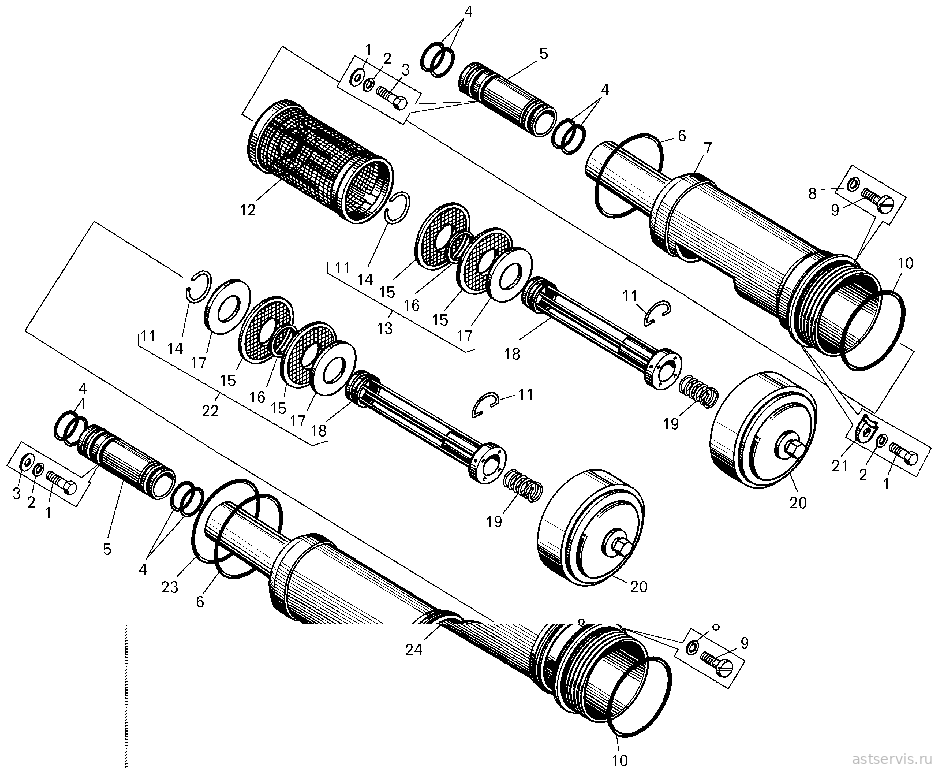

Рисунок 5.12 – Маслозаборник и полнопоточный фильтр

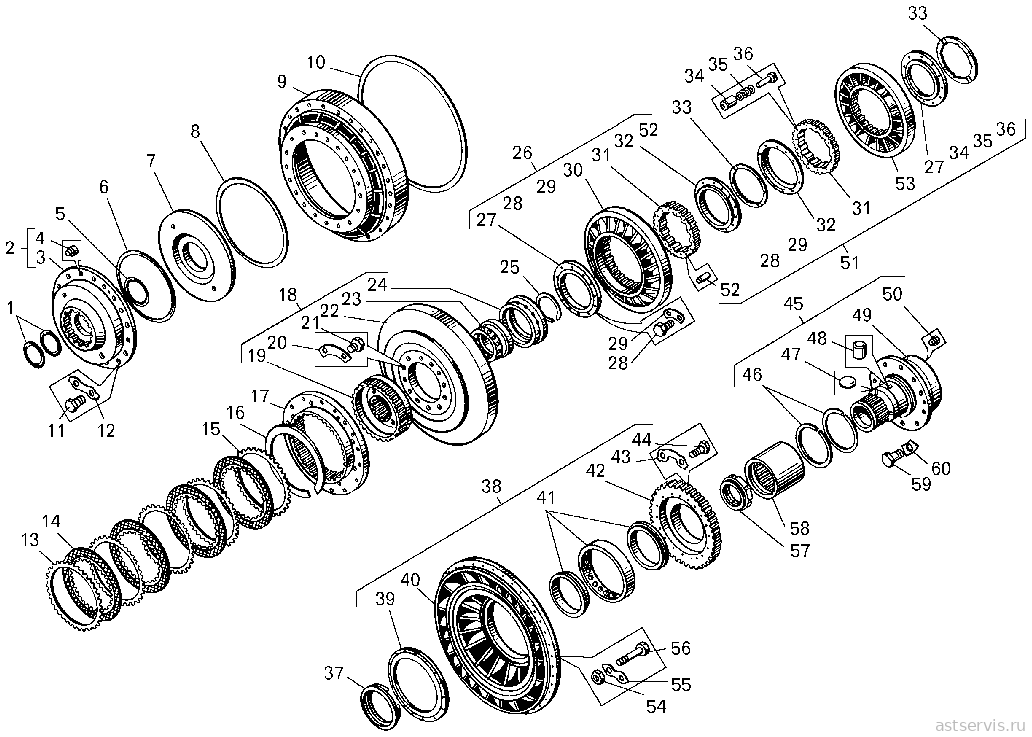

Рисунок 5.13 – Гидротрансформатор

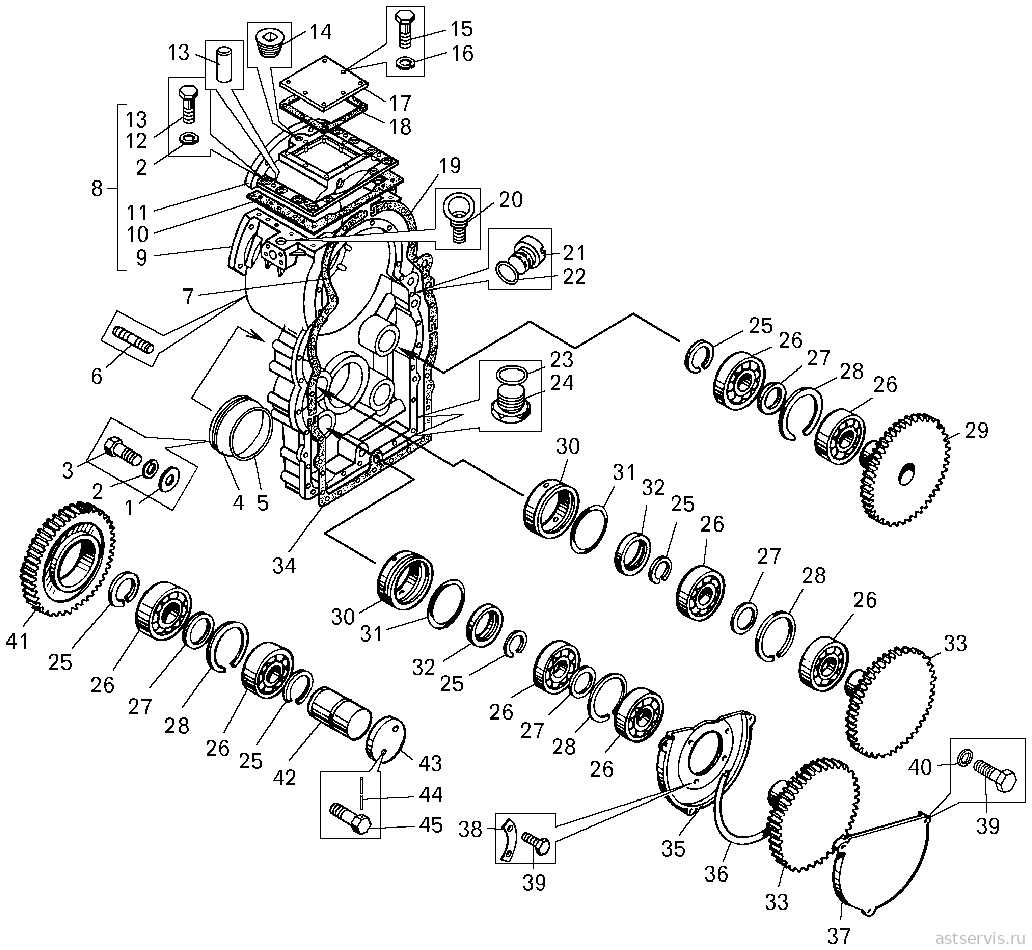

Рисунок 5.14 – Картер гидротрансформатора с приводом насосов

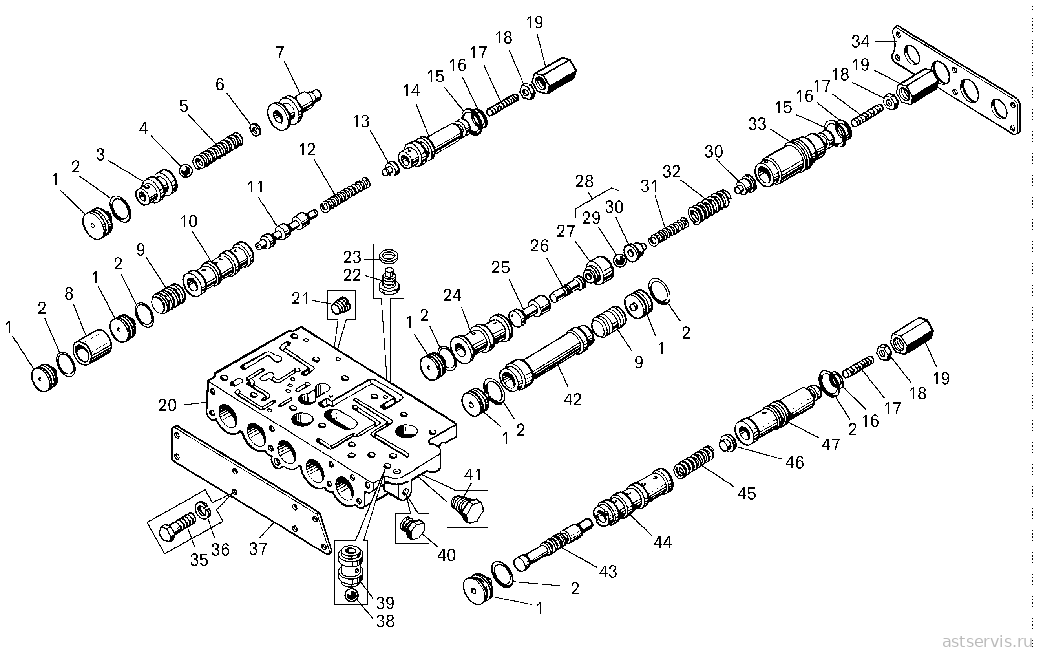

Рисунок 5.15 – Золотниковая коробка (5.5)

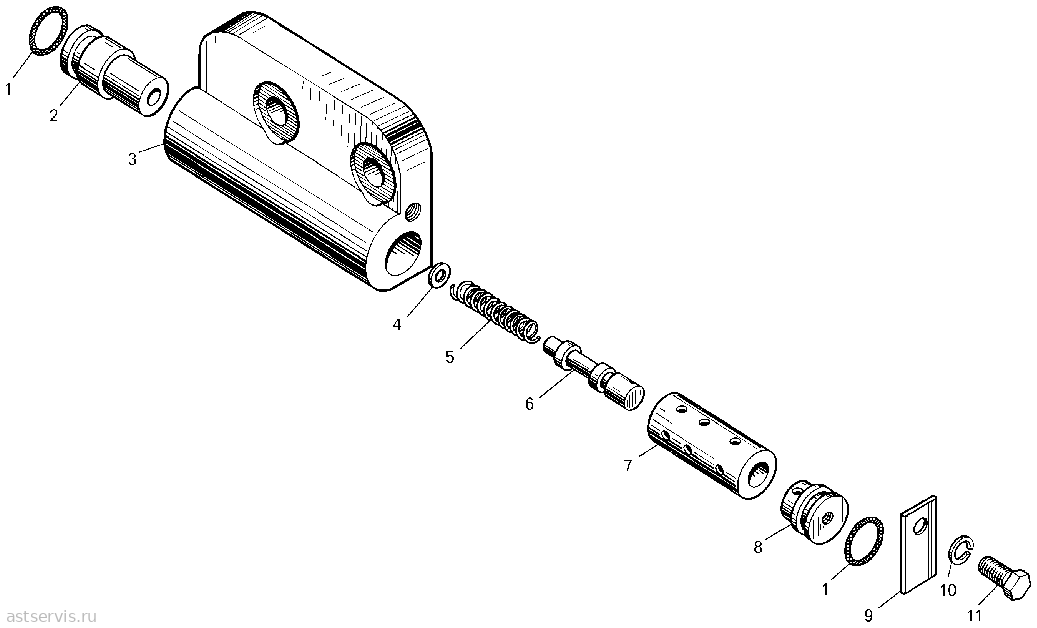

Рисунок 5.16 – Клапан корректирующий (5.5)
Рисунок 5.17 – Механизм управления (5.5)

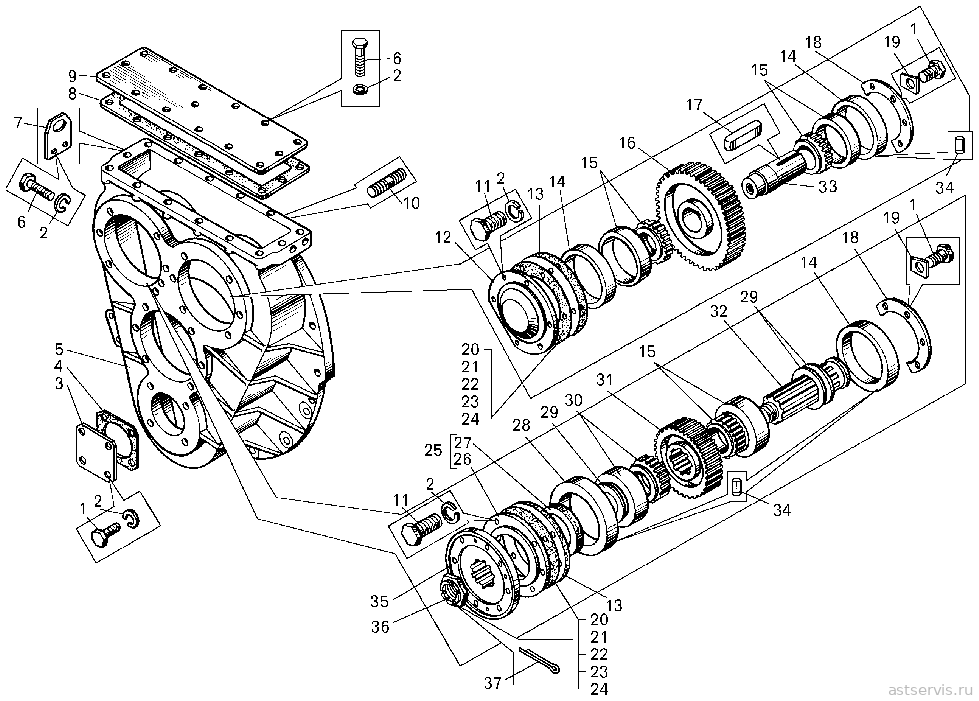

Рисунок 5.18 – Картер, ведущий и промежуточный валы согласующей передачи (5.2)

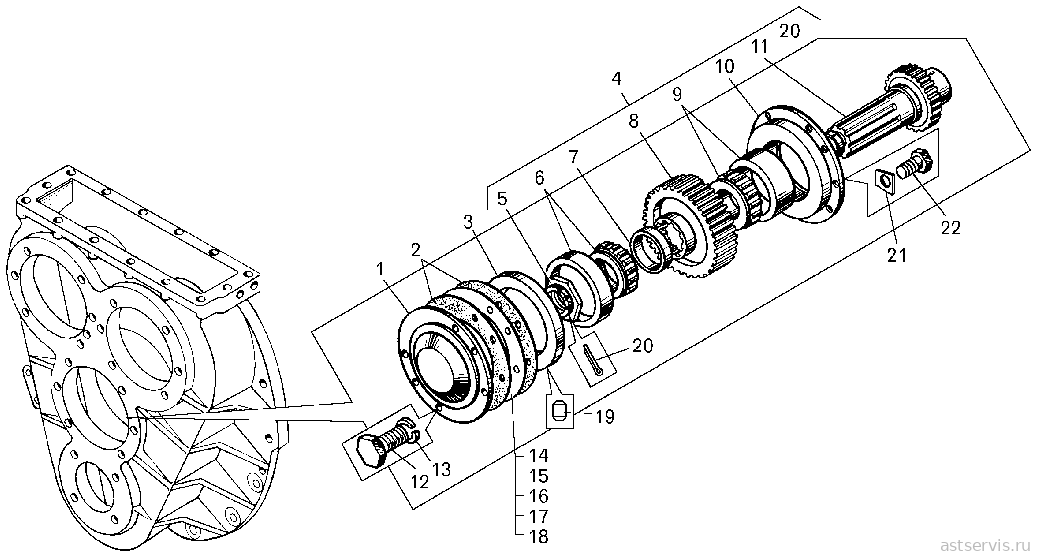

Рисунок 5.19 – Ведомый вал согласующей передачи (5.2)

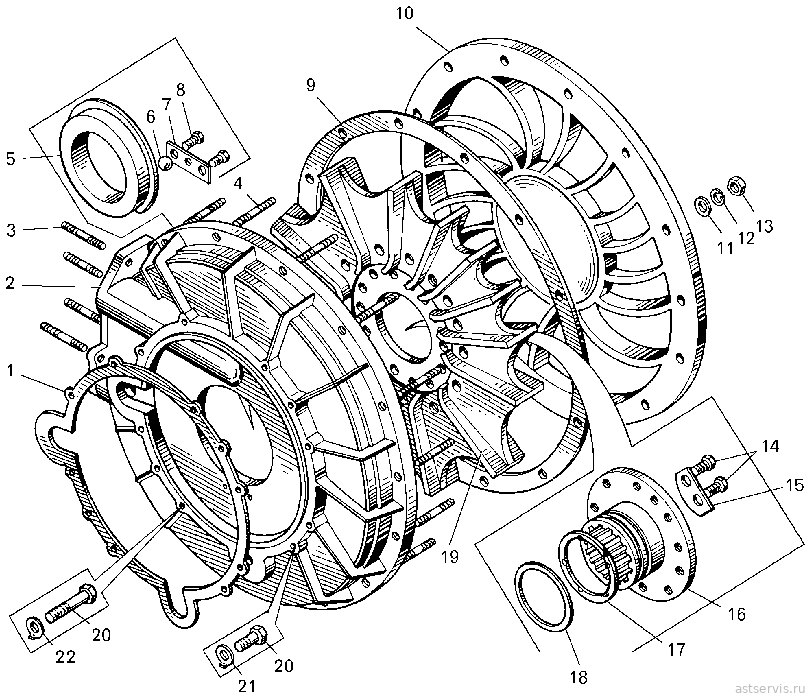

Рисунок 5.20 – Тормоз-замедлитель

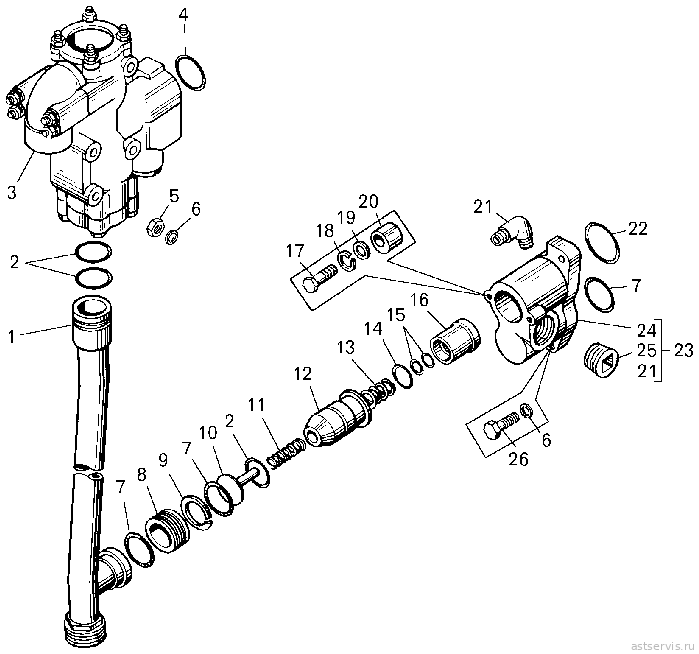

Рисунок 5.21 – Механизм управления тормозом-замедлителем и подпорный клапан
Рисунок 5.22 – Механизм привода управления тормозом-замедлителем (5.5)
Рисунок 5.23 – Механизм управления тормозом-замедлителем (5.22)
Рисунок 5.24 – Установка трубопроводов и шлангов гидромеханической передачи на самосвале БЕЛА3-7540А
Рисунок 5.25 – Установка трубопроводов и шлангов гидромеханической передачи на самосвале БЕЛА3-75404

Рисунок 5.1 – Установка гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 5.1

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	7540-1700004-01	45 3616 4766	Передача гидромеханическая в сборе	1	1	690 000 ₽
2	7548-1715272	45 3613 5238	Кронштейн	2	2
3	7548-1715276	45 3613 5308	Прокладка	2	2
4	7548-1712690-01	45 3613 7738	Кожух защитный	1	1
5	7548-1712696	45 3613 7138	Экран электромагнитов	1	1
6	540-1715032	45 3613 1101	Прокладка	4	4
7	340407	45 9957 1274	Болт	8	8
8	252139	45 9816 6070	Шайба	16	16	20 ₽ аналог: 5 ₽
9	202119	45 9346 1688	Болт	16	16
10	540-1715030	45 3613 1100	Кронштейн	2	2
11	7548-1001428	45 3613 5439	Прокладка регулировочная	28	28
12	7548-1001420	45 3613 5436	Амортизатор нижний	8	8	429 ₽
13	343532	45 9957 8005	Штифт	8	8
14	252046	45 9811 1259	Шайба	8	8
15	252016	45 9811 1209	Шайба	24	24
16	374625	45 9958 4104	Гайка	8	8	30 ₽
17	258040	45 9871 1051	Шплинт	8	8

наверх ↑

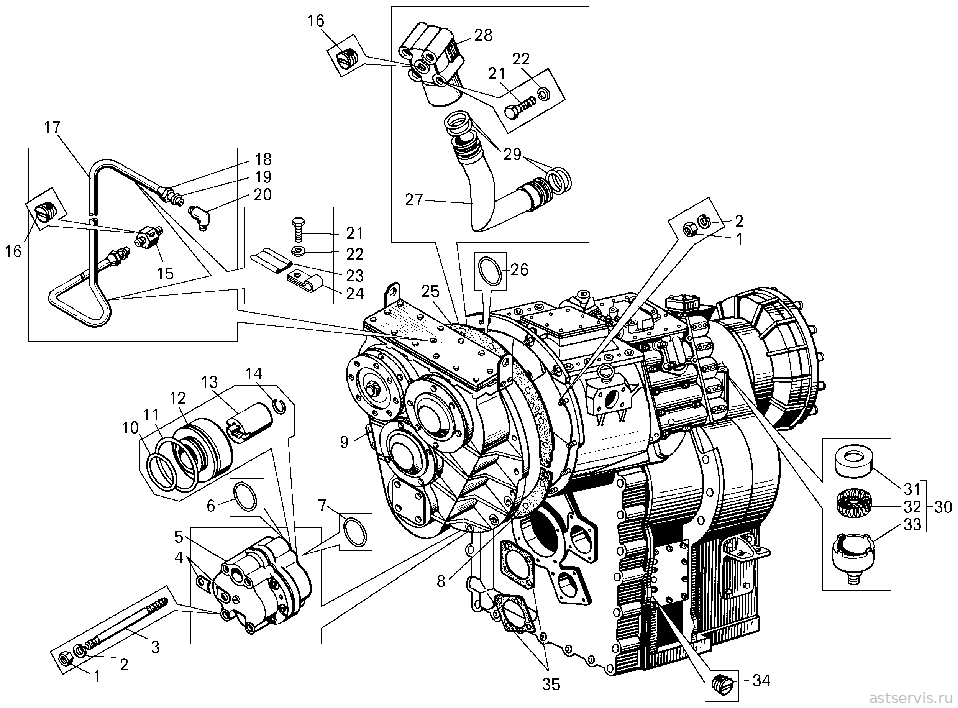

Рисунок 5.2 – Гидромеханическая передача (согласующая передача и гидротрансформатор с коробкой передач)

Перечень сборочных единиц и деталей к рисунку 5.2

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	250514	45 9553 1059	Гайка	18	18
2	252137	45 9816 6068	Шайба	18	18	20 ₽
3	341076	45 9957 3044	Шпилька	4	4
4	7548-1704109	45 3613 7247	Прижим	2	2
5	7548-1704010	45 3613 4910	Насос масляный	1	1	37 000 ₽
6	040-045-30-2-3	25 3111 4115	Кольцо	2	2
7	050-055-30-2-3	25 3111 4118	Кольцо	1	1
8	7548-1731019	45 3613 6497	Прокладка нижняя	1	1
9	7540-1731002	45 3616 2180	Передача согласующая	1	1
10	056-062-36-2-3	25 3111 4169	Кольцо	1	1
11	080-090-58-2-3	25 3111 4363	Кольцо	1	1
12	7548-1704134	45 3613 4909	Втулка	1	1
13	7548-1731071-20	45 3613 7520	Втулка	3	3	1 089 ₽
14	549А-4202179	45 3619 2949	Кольцо	1	1
15	7548-1712652	45 3613 5097	Переходник	1	1
16	262531	45 9932 1201	Пробка	2	2
17	7548-1712654	45 3613 5098	Трубка смазки	1	1	1 540 ₽
18	344810	45 9922 1406	Гайка	2	2
19	314802	45 9981 3468	Муфта	2	2
20	379053	45 9981 8294	Угольник	1	1
21	201511	45 9346 1571	Болт	4	4
22	252136	45 9816 6067	Шайба	4	4
23	548А-1104696-01	45 3614 2269	Прокладка	2	2
24	344611	45 3611 0716	Кляммер	2	2
25	7548-1731018-10	45 3613 6498	Прокладка верхняя	1	1
26	029-035-36-2-3	25 3111 4148	Кольцо	1	1
27	7548-1704620-10	45 3613 7248	Труба нагнетательная	1	1
28	7548-1704634	45 3613 4994	Фланец	1	1
29	034-040-36-2-3	25 3111 4152	Кольцо	4	4
30	540А-3519190-01	45 3616 5223	Сапун	1	1	330 ₽
31	540А-3519202	45 3616 3427	Крышка	1	1
32	Д65-1002294	47 5341 5717	Элемент фильтрующий	1	1
33	540А-3519192	45 3616 3421	Корпус сапуна	1	1
34	262532	45 9932 1202	Пробка	2	2
35	530-3406018	45 3611 0187	Прокладка насоса	2	2

наверх ↑

Рисунок 5.3 – Гидромеханическая передача (фильтр тонкой очистки и трубопроводы тормоза-замедлителя)

Перечень сборочных единиц и деталей к рисунку 5.3

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	080-090-58-2-3	25 3111 4363	Кольцо	1	1
2	7548-1704544	45 3613 4986	Шпилька	1	1
3	7548-1704547-10	45 3613 6856	Уплотнитель	2	2
4	412-1-06 УХЛ	36 8965 5303	Элемент фильтрующий	1	1
5	525-1001039	45 3611 0001	Шайба	1	1
6	540-8607028	45 3613 3502	Пружина	1	1
7	7548-1704510	45 3613 4979	Корпус фильтра	1	1
8	540-1712194	45 3613 1050	Кольцо	1	1
9	7548-1704520	45 3613 4980	Кожух фильтра	1	1
10	540-2917342	45 3613 1448	Прокладка	1	1
11	6411-1704480	45 3631 0061	Гайка	1	1
12	040-045-30-2-3	25 3111 4115	Кольцо	2	2
13	201497	45 9346 1559	Болт	2	2
14	252136	45 9816 6067	Шайба	2	2
15	7548-3572240	45 3613 5149	Трубопровод	1	1
16	7548-1712620	45 3613 5092	Трубопровод	1	1
17	034-040-36-2-3	25 3111 4152	Кольцо	4	4
18	201538	45 9346 1596	Болт	1	1
19	252137	45 9816 6068	Шайба	1	1	20 ₽
20	7548-1704466	45 3613 4978	Прижим	1	1
21	314612	45 9981 3364	Ниппель	3	3
22	314802	45 9981 3468	Муфта	4	4
23	344810	45 9922 1406	Гайка	4	4
24	7548-3573272	45 3613 5168	Трубка	1	1
25	7548-3573280	45 3613 5168	Трубка в сборе	1	1
26	7548-3573282	45 3613 5169	Трубка	1	1
27	262545	45 9932 1305	Пробка	1	1
28	020-025-30-2-3	25 3111 4101	Кольцо	1	1
29	540-1701774	45 3613 4733	Пробка	1	1
30	262541	45 9932 1301	Пробка	1	1

наверх ↑

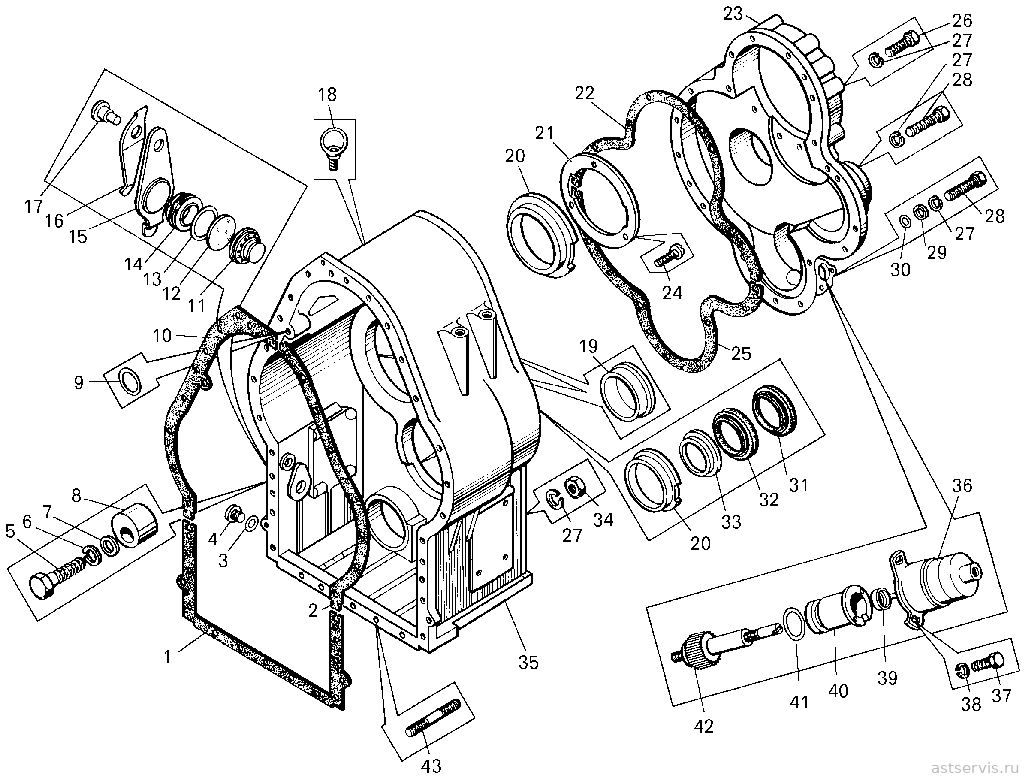

Рисунок 5.4 – Картер коробки передач

Перечень сборочных единиц и деталей к рисунку 5.4

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
—	7548-1701310	45 3613 5686	Картер в сборе	1	1
1	7548-1701317	45 3613 6402	Прокладка нижняя	1	1	уточняем
2	7548-1701319	45 3613 6404	Прокладка левая	1	1	уточняем
3	040-045-30-2-3	25 3111 4115	Кольцо	1	1
4	344373	45 9981 6034	Пробка	1	1
5	201501	45 9346 1563	Болт	1	1
6	252136	45 9816 6067	Шайба	1	1
7	252006	45 9811 1207	Шайба	1	1
8	7548-3572208	45 3613 5148	Втулка	2	2
9	019-023-25-2-3	25 3111 4067	Кольцо	5	5
10	7548-1701318	45 3613 6403	Прокладка правая	1	1	уточняем
11	540-1701756	45 3613 4728	Экран	1	1
12	540-1701754	45 3613 4727	Стекло смотровое	1	1
13	034-040-36-2-3	25 3111 4152	Кольцо	1	1
14	540-1701772	45 3613 4731	Кольцо	1	1
15	540-1701762	45 3613 4729	Крышка	1	1
16	540-1701766	45 3613 4730	Прижим	1	1
17	540-1701768	45 3613 4732	Палец	1	1
18	7548-1701698	45 9951 1770	Рым-болт	2	2
19	7548-1701315	45 3613 4807	Стакан	2	2	5 700 ₽
20	7548-1701316	45 3613 6479	Стакан	2	2	5 700 ₽
21	7548-1701488	45 3613 4850	Шайба	1	1
22	7548-1701496	45 3613 6405	Прокладка верхняя	1	1	290 ₽
23	7548-1701490	45 3613 4852	Крышка	1	1
24	221725	45 9412 1203	Винт	3	3
25	7548-1701497	45 3613 6406	Прокладка нижняя	1	1
26	200379	45 9326 1121	Болт	5	5
27	252137	45 9816 6068	Шайба	29	29	20 ₽
28	200367	45 9326 1110	Болт	21	21
29	252007	45 9811 1208	Шайба	17	17
30	012-016-25-2-3	25 3111 4059	Кольцо	2	2
31	540-2402052	45 3613 1252	Сальник	1	1	90 ₽
32	1,2-105х138-3	25 3131 5514	Манжета	1	1	60 ₽
33	7548-1701544	45 3613 4868	Отражатель	1	1
34	250514	45 9553 1059	Гайка	17	17
35	7548-1701312	45 3613 6388	Картер	1	1
36	24.3802	45 7381 3547	Датчик спидометра	1	1
37	201454	45 9346 1520	Болт	3	3
38	252135	45 9816 6046	Шайба	3	3
39	1,2-10х25-3	25 3131 5519	Манжета	2	2
40	7548-3841050	45 3613 6010	Втулка	1	1
41	029-035-36-2-3	25 3111 4148	Кольцо	1	1
42	7548-3841034	45 3613 6009	Шестерня	1	1	уточняем
43	341135	45 9957 3048	Шпилька	5	5

наверх ↑

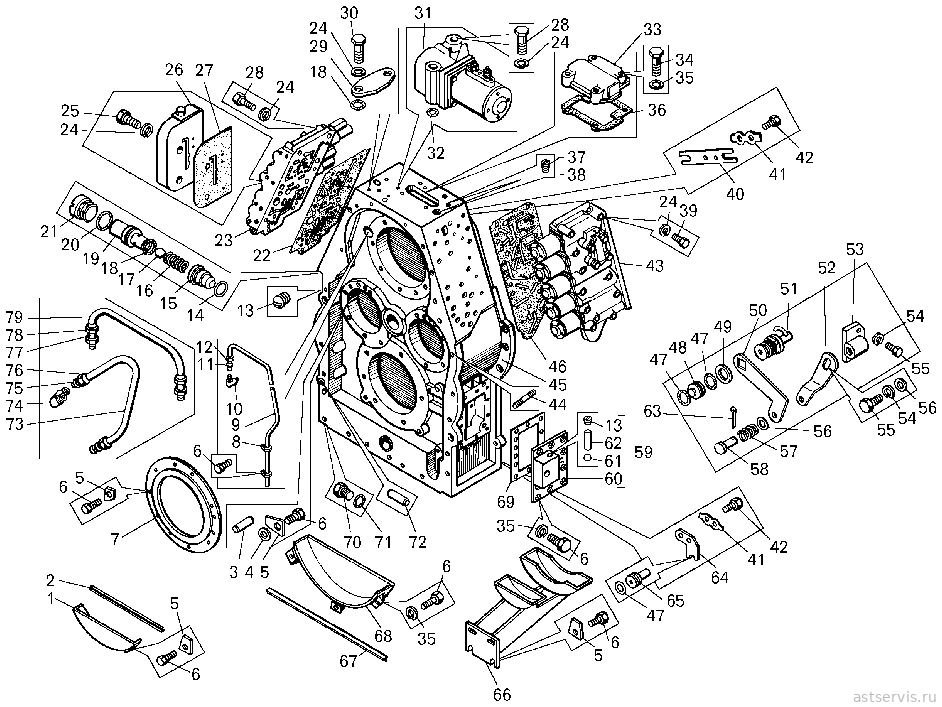

Рисунок 5.5 – Картер гидромеханической передачи

Перечень сборочных единиц и деталей к рисунку 5.5

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
—	7548-1701320	45 3613 5687	Картер в сборе	1	1
1	7548-1767090	45 3613 5127	Брызговик	1	1
2	7548-1767069	45 3613 5791	Уплотнитель	1	1
3	343532	45 9957 8005	Штифт	1	1
4	252039	45 9811 1257	Шайба	1	1
5	342765	45 3611 0707	Пластина	14	14
6	201495	45 9346 1557	Болт	26	26
7	7548-1701548	45 3613 5709	Кольцо	1	1
8	344611	45 3611 0716	Кляммер	2	2
9	7548-1712672	45 3613 5100	Труба	1	1
10	7548-1712674	45 3613 5101	Угольник	1	1
11	379276	45 9981 8421	Муфта	1	1
12	344811	45 9922 1409	Гайка	1	1
13	262532	45 9932 1202	Пробка	3	3
14	020-025-30-2-3	25 3111 3101	Кольцо	1	1
15	7548-1712366-10	45 3613 5824	Опора	1	1
16	7548-1712432	45 3613 5054	Пружина	1	1	30 ₽
17	Ш 17,463-60+100	46 9116 9461	Шарик	1	1
18	024-030-36-2-3	25 3111 4143	Кольцо	1	1
19	7548-1712362-10	45 3613 5823	Седло	1	1
20	030-035-30-2-3	25 3111 4108	Кольцо	1	1
21	7548-1712996	45 3613 5746	Заглушка	1	1
22	7548-1712342-10	45 3613 6766	Прокладка	1	1
23	7548-1712210-10	45 3613 6768	Коробка золотниковая	1	1	28 710 ₽
24	252137	45 9816 6068	Шайба	45	45	20 ₽
25	200379	45 9326 1121	Болт	2	2
26	7548-1712380	45 3613 5070	Клапан корректирующий	1	1	9 100 ₽
27	7548-1712396	45 3613 5077	Прокладка	1	1
28	206590	45 9336 1603	Болт	8	8
29	7548-1712688	45 3613 5102	Крышка	1	1
30	201538	45 9346 1596	Болт	3	3
31	7548-3573010	45 3613 5152	Механизм привода управления тормозом-замедлителем	1	1	11 990 ₽
32	008-012-25-2-3	25 3111 4055	Кольцо	1	1
33	7548-1712556	45 3613 5219	Крышка	1	1
34	200317	45 9326 1062	Болт	4	4
35	252136	45 9816 6067	Шайба	24	24
36	7548-1712558	45 3613 5745	Прокладка	1	1
37	262531	45 9932 1201	Пробка	3	3
38	262534	45 9932 1204	Пробка	2	2
39	340321	45 9957 1084	Болт	10	10
40	7548-1712536	45 3613 5743	Фиксатор	1	1
41	342705	45 3611 0704	Пластина	3	3
42	201456	45 9346 1522	Болт	6	6	30 ₽
43	7548-1712410-20	45 3613 6843	Механизм управления тормозом-замедлителем	1	1	59 100 ₽
44	341069	45 9957 3032	Шпилька	2	2
45	7548-1701322	45 3613 5825	Картер	1	1
46	7548-1712458-20	45 3613 6842	Прокладка	1	1	429 ₽
47	014-018-25-2-3	25 3111 4062	Кольцо	1	1
48	7548-1712528	45 3613 4894	Крышка	1	1
49	7548-1712535	45 3613 4898	Втулка	1	1
50	7548-1712546-10	45 3613 5744	Рычаг	1	1
51	7548-1712530	45 3613 4895	Датчик	1	1	1 210 ₽
52	7548-1712542-10	45 3613 5382	Рычаг	1	1
53	7548-1712550	45 3613 4906	Кронштейн	1	1
54	252135	45 9816 6046	Шайба	6	6
55	201460	45 9346 1526	Болт	8	8
56	252005	45 9811 1206	Шайба	6	6
57	540-1712131	45 3613 1027	Пружина	1	1	9 ₽
58	540-1703133	45 3613 0867	Палец	1	1
59	7548-1701480	45 3613 7244	Крышка в сборе	1	1
60	7548-1701482	45 3613 7245	Крышка люка	1	1
61	7,938-60+100	46 9116 5561	Шарик	1	1
62	7548-1701486	45 3613 7246	Ограничитель	1	1
63	258025	45 9871 1034	Шплинт	2	2
64	7548-1701396	45 3613 4835	Планка	2	2
65	7548-1712538	45 3613 4900	Питатель	1	1
66	7548-1701670	45 3613 5717	Брызговик	1	1
67	7548-1701668	45 3613 4884	Уплотнитель	1	1
68	7548-1701650	45 3613 5714	Брызговик	1	1
69	7548-1701326	45 3613 5688	Прокладка	1	1	165 ₽
70	344373	45 9981 6034	Пробка	1	1
71	040-045-30-2-3	25 3111 4115	Кольцо	1	1
72	343555	45 9957 8011	Штифт	5	5
73	7548-1712662	45 3613 5099	Труба	1	1
74	379623	45 9981 8653	Угольник	2	2
75	379275	45 9981 8487	Муфта	2	2
76	379225	45 9958 4408	Гайка	2	2
77	314802	45 9981 3472	Муфта	2	2
78	344810	45 9922 1406	Гайка	2	2
79	7548-1712642	45 3613 5096	Трубка смазки	1	1

наверх ↑

Рисунок 5.6 – Ведущий вал

Перечень сборочных единиц и деталей к рисунку 5.6

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	548-2405029	45 3614 0376	Кольцо	2	2	55 ₽
2	7523-1701108	45 3637 1393	Кольцо	2	2	44 ₽
3	7523-1701035-01	45 3637 1392	Кольцо	10	10
—	7806-1701329-01	45 3729 2215	Вал ведущий (комплект для запчастей)	1	1
—	7548-1701330-31	45 3613 7959	Вал ведущий в сборе	1	1	25 500 ₽
4	7548-1701332-50	45 3613 7961	Вал ведущий	1	1
5	020-025-30-2-3	25 3111 3101	Кольцо	5	5
6	7548-1701340-10	45 3613 6853	Распределитель	1	1	4 200 ₽
7	7548-1701378	45 3613 4830	Шайба	1	1
8	375110	45 9958 4362	Гайка	1	1
9	258088	45 9871 1107	Шплинт	1	1
10	540-1701208-10	45 3613 6840	Кольцо	2	2
11	316	46 1214 4767	Подшипник	1	1
12	549-2405442	45 9836 0275	Кольцо	1	1
13	7548-1711400	45 3613 6433	Фрикцион I передачи	1	1	36 900 ₽
14	201454	45 9346 1520	Болт	10	10
15	7548-1712520	45 3613 4890	Кожух датчика	1	1
16	7548-1711500	45 3613 6480	Фрикцион II передачи	2	2	39 100 ₽
17	377570	45 9958 8098	Штифт	1	1
18	540-1701216	45 3613 0781	Втулка	2	2
19	6-116Л	46 1223 0517	Подшипник	6	6
20	7548-1757078	45 3613 5125	Кольцо	3	3
21	540-1701204	45 3613 0775	Кольцо	4	4
22	7548-1701510-20	45 3613 6593	Шестерня I передачи	1	1	уточняем
23	540-1701370	45 3613 0815	Ступица	2	2	4 840 ₽
24	7548-1701512-20	45 3613 6598	Шестерня I передачи	1	1
25	7548-1701212	45 3613 6588	Втулка	2	2
26	7548-1701375	45 3613 4827	Кольцо	1	1
27	7548-1701520-10	45 3613 6594	Шестерня II передачи	1	1
28	7548-1701522-10	45 3613 6599	Шестерня II передачи	1	1	уточняем
29	12316КМ	46 2214 1632	Подшипник	1	1
30	7548-1701398	45 3613 5692	Скоба замковая	2	2
31	540-1709096-10	45 3613 0981	Скоба замковая	2	2
32	201495	45 9346 1557	Болт	4	4
33	7548-1701582-10	45 3613 4879	Шестерня привода реверсивного вала ведущая	1	1
34	7548-1701368	45 3613 4824	Втулка	1	1

наверх ↑

Рисунок 5.7 – Диапазонный вал

Перечень сборочных единиц и деталей к рисунку 5.7

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	548-3501116	45 9836 6432	Кольцо	2	2	40 ₽
2	7548-1701387-10	45 3613 7177	Фиксатор	1	1
3	314612	45 9981 3364	Ниппель	1	1
—	7548-1701380-01	45 3613 4831	Крышка диапазонного вала	1	1
4	7548-1701382	45 3613 5691	Крышка	1	1
5	019-023-25-2-3	25 3111 4067	Кольцо	2	2
6	7548-1701384-10	45 3613 7962	Распределитель	1	1	уточняем
7	7523-1701108	45 3637 1393	Кольцо	6	6	44 ₽
8	7548-1701417	45 9836 0929	Кольцо	2	2	160 ₽
9	034-040-36-2-3	25 3111 4152	Кольцо	1	1
10	7548-1701410-20	45 3613 6893	Распределитель	1	1	уточняем
11	020-025-30-2-3	25 3111 4101	Кольцо	2	2
12	548-2405029	45 3614 0376	Кольцо	2	2	55 ₽
13	5-3614	46 2114 3300	Подшипник	1	1
—	7548-1701400-01	45 3613 5693	Вал диапазонный	1	1	22 900 ₽
14	7548-1701402-20	45 3613 7167	Вал диапазонный	1	1	16 610 ₽
15	7548-1701378	45 3613 4830	Шайба	1	1
16	375110	45 9958 4362	Гайка	1	1
17	258088	45 9871 1107	Шплинт	1	1
18	200367	45 9326 1110	Болт	4	4
19	342773	45 3611 0728	Пластина стопорная	4	4
20	540-1701204	45 3613 0775	Кольцо	2	2
21	6-116Л	46 1223 0517	Подшипник	6	6
22	540-1701216	45 3613 0781	Втулка	2	2
23	7548-1701550	45 3613 4870	Шестерня ведущая понижающего диапазона	1	1	17 700 ₽
24	7548-1701552	45 3613 4871	Шестерня ведущая понижающего диапазона	1	1	11 900 ₽
25	540-1701370	45 3613 0815	Ступица	2	2	4 840 ₽
26	7548-1701426	45 3613 4844	Втулка	1	1
27	262532	45 9932 1202	Пробка	4	4
28	7548-1711600-10	45 3613 5022	Фрикцион понижающего диапазона	1	1
29	7548-1701518-10	45 3613 4860	Шестерня I передачи ведомая	1	1	уточняем
30	7548-1711500	45 3613 6927	Фрикцион	2	2	39 100 ₽
31	7548-1701408	45 3613 4840	Фиксатор	1	1
32	340347	45 9957 1100	Болт	20	20
33	7548-1701578	45 3613 4878	Пластина стопорная	10	10
34	7548-1701212	45 3613 6588	Втулка	1	1
35	7548-1701374	45 3613 4826	Втулка	1	1
36	12316КМ	46 2214 1632	Подшипник	1	1
37	7548-1767078	45 3613 5125	Кольцо	1	1
38	7548-1701456-10	45 3613 6597	Втулка	1	1	4 840 ₽
39	7548-1701560-10	45 3613 6592	Шестерня ведущая повышающего диапазона	1	1
40	7548-1701562-10	45 3613 6601	Шестерня ведущая повышающего диапазона	1	1
41	7548-1711700	45 3613 5736	Фрикцион повышающего диапазона	1	1
42	7548-1701528	45 3613 4863	Шестерня II передачи ведомая	1	1	8 250 ₽
43	7548-1701398	45 3613 5692	Скоба	2	2
44	540-1709096-10	45 3613 0981	Скоба замковая	2	2
45	201495	45 9346 1557	Болт	4	4

наверх ↑

Рисунок 5.8 – Реверсивный вал

Перечень сборочных единиц и деталей к рисунку 5.8

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	200367	45 9326 1110	Болт	4	4
2	342773	45 3611 0728	Пластина стопорная	4	4
3	548-3501116	45 9836 6432	Кольцо	2	2	40 ₽
4	262531	45 9932 1201	Пробка	1	1
—	7548-1701430-11	45 3613 5698	Крышка в сборе	1	1	11 990 ₽
5	7548-1701432-10	45 3613 4843	Крышка	1	1	10 900 ₽
6	379053	45 9981 8294	Угольник	1	1
7	019-023-25-2-3	25 3111 4067	Кольцо	3	3
8	262532	45 9932 1202	Пробка	5	5
9	7548-1701384-10	45 3613 7962	Распределитель	1	1	уточняем
10	7523-1701108	45 3637 1393	Кольцо	6	6	44 ₽
11	7548-1701456-10	45 3613 6597	Втулка	1	1	4 840 ₽
12	7548-1701417	45 9836 0929	Кольцо	2	2	160 ₽
13	034-040-36-2-3	25 3111 4152	Кольцо	1	1
14	020-025-30-2-3	25 3111 4101	Кольцо	2	2
15	5-3614	46 2114 3300	Подшипник	1	1
16	7548-1701474-10	45 3613 6591	Втулка	1	1
—	7548-1701450-10	45 3613 4847	Вал реверсивный	1	1
17	7548-1701452-10	45 3613 4848	Вал реверсивный	1	1
18	7548-1701378	45 3613 4830	Шайба	1	1
19	375110	45 9958 4362	Гайка	1	1
20	258088	45 9871 1107	Шплинт	1	1
21	7548-1701387-10	45 3613 7177	Фиксатор	1	1
22	7548-1701408	45 3613 4840	Фиксатор	1	1
23	7548-1701460	45 3613 6589	Распределитель	1	1	1 210 ₽
24	548-2405029	45 3614 0376	Кольцо	1	1	55 ₽
25	7548-1701398	45 3613 5692	Скоба	4	4
26	540-1709096-10	45 3613 0981	Скоба замковая	4	4
27	201495	45 9346 1557	Болт	8	8
28	7548-1701212	45 3613 6588	Втулка	1	1
29	7548-1711500	45 3613 6480	Фрикцион II передачи	2	2	39 100 ₽
30	7548-1701213	45 3613 0780	Втулка	1	1
31	6-116Л	46 1223 0517	Подшипник	4	4
32	7548-1767078	45 3613 5125	Кольцо распорное	3	3
33	540-1701204	45 3613 0775	Кольцо	4	4
34	7548-1701510-20	45 3613 6593	Шестерня ведущая заднего хода в сборе	1	1	уточняем
35	540-1701370	45 3613 0815	Ступица	2	2	4 840 ₽
36	7548-1701512-20	45 3613 6598	Шестерня ведущая заднего хода	1	1
37	540-1701216	45 3613 0781	Втулка	1	1
38	7548-1701530-10	45 3613 6595	Шестерня III передачи ведущая в сборе	1	1
39	7548-1701532-10	45 3613 6600	Шестерня III передачи ведущая	1	1
40	12316КМ	46 2214 1632	Подшипник	1	1
41	7548-1701588-10	45 3613 4880	Шестерня привода реверсивного вала	1	1

наверх ↑

Рисунок 5.9 – Ведомый вал

Перечень сборочных единиц и деталей к рисунку 5.9

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	258088	45 9871 1107	Шплинт	2	2
2	375110	45 9958 4362	Гайка	2	2
3	7548-1701378	45 3613 4830	Шайба	1	1
4	7548-1767036	45 3613 5109	Блок-шестерня	1	1
5	540-1701204	45 3613 0775	Кольцо	1	1
6	7548-1767078	45 3613 5125	Кольцо	2	2
7	540-1701066	45 3613 0751	Кольцо	1	1
8	7548-1701556-10	45 3613 6620	Шестерня понижающего диапазона ведомая	1	1
9	7548-1701542	45 3613 5708	Втулка	1	1
10	7548-1701502-30	45 3613 7251	Вал ведомый	1	1
11	6-116Л	46 1223 0517	Подшипник	2	2
12	50416	46 1274 5495	Подшипник	1	1
13	7548-1701506-10	45 3613 4856	Втулка	2	2
14	7548-1701568-10	45 3613 4877	Шестерня повышающего диапазона ведомая	1	1
15	7548-1701538-10	45 3613 4866	Шестерня III передачи ведомая	1	1
16	12 316КМ	46 2214 1629	Подшипник	1	1
17	7548-3841032	45 3613 5178	Шестерня привода спидометра	1	1	уточняем
18	540М-1701172	45 3616 1368	Фланец	1	1	5 500 ₽
19	050-055-30-2-3	25 3111 4118	Кольцо	1	1
20	540-1701076-40	45 3613 4750	Шайба	1	1
21	096-102-36-2-3	25 3111 4204	Кольцо	1	1

наверх ↑

Рисунок 5.10 – Фрикцион (5.6–5.9)

Перечень сборочных единиц и деталей к рисунку 5.10

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	540-1701362	45 3613 0814	Кольцо	6	6
2	7548-1711462	45 3613 7143	Кольцо	6	6
3	7548-1711492	45 3613 6371	Диск упорный	6	6	3 190 ₽
4	7548-1711484-01	45 3613 7876	Диск ведомый	42	42	660 ₽
5	7548-1711482	45 3613 6370	Диск ведущий	36	36	572 ₽
6	7548-1711424	45 3613 5726	Диск нажимной	6	6	2 700 ₽
7	7548-1711425	45 3613 6372	Диск нажимной	6	6
8	377625	45 9958 8140	Штифт	12	12
9	7548-1711441	45 3613 5012	Кольцо	6	6	уточняем
10	7548-1711474	45 3613 5016	Кольцо	6	6	уточняем
11	540-1701332	45 3613 0802	Пружина	36	36
12	7548-1711422	45 3613 5003	Поршень	6	6
13	7548-1711472	45 3613 5015	Кольцо	6	6	уточняем
14	7548-1711419	45 3613 5384	Кольцо	6	6
15	7548-1711412	45 3613 6492	Барабан фрикциона	1	1	уточняем
16	7548-1711512	45 3613 6480	Барабан фрикциона	3	3	уточняем
17	7548-1711612	45 3613 6482	Барабан фрикциона	2	2	уточняем
18	7548-1711416-10	45 3613 5000	Венец барабана	6	6	8 900 ₽
19	7548-1711414	45 3613 5386	Кольцо	6	6
20	7548-1711454	45 3613 5014	Кольцо	6	6	65 ₽
21	7548-1711452	45 3613 5013	Опора пружин	6	6
22	7548-1711428	45 3613 5007	Кольцо	6	6
23	7548-1711426	45 3613 5006	Пружина	36	36
24	7548-1711420	45 3613 5725	Поршень в сборе	6	6	15 290 ₽
25	7548-1711438	45 3613 5010	Крышка	6	6
26	7548-1711436	45 3613 5009	Пружина	6	6
27	7548-1711432	45 3613 5008	Гильза клапана	6	6
28	7548-1711434	45 3613 5727	Золотник	6	6
29	7548-1711439	45 3613 5011	Крышка	6	6
30	252134	45 9816 6045	Шайба	12	12
31	201417	45 9346 1503	Болт	12	12
32	377608	45 9958 8133	Штифт	12	12
33	540-1701326-Б	45 3613 3433	Кольцо	6	6	50 ₽

наверх ↑

Рисунок 5.11 – Насос масляный (5.2)

Перечень сборочных единиц и деталей к рисунку 5.11

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	340247	45 9327 1075	Болт	6	6
2	252136	45 9816 6067	Шайба	6	6
3	250512	45 9553 1057	Гайка	6	6
4	540-1712194	45 3613 1050	Кольцо	4	4
5	32605	46 2213 3851	Подшипник	4	4
6	7548-1704030	45 3613 4914	Шестерня	4	4
7	7548-1704034	45 3613 4915	Валик ведущий	1	1
8	343800	45 9823 0264	Шпонка	3	3
9	540-1712050	45 3613 1017	Штифт	2	2
10	262533	45 9932 1203	Пробка	1	1
11	7548-1704016	45 3613 4912	Корпус	1	1
12	165-170-36-2-3	25 3111 4231	Кольцо	2	2
13	7548-1704026	45 3613 4913	Пластина	2	2
14	7548-1704046	45 3613 4919	Прокладка	10	10
15	7548-1704044	45 3613 4918	Прокладка	7	7
16	7548-1704042	45 3613 4917	Пластина	1	1
17	7548-1704012	45 3613 4911	Корпус	1	1
18	540С-1308038	45 9836 0242	Кольцо	1	1
19	7548-1704036	45 3613 4916	Валик ведомый	1	1

наверх ↑

Рисунок 5.12 – Маслозаборник и полнопоточный фильтр

Перечень сборочных единиц и деталей к рисунку 5.12

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	201538	45 9346 1596	Болт	8	8
2	252137	45 9816 6068	Шайба	8	8	20 ₽
3	252045	45 9811 1258	Шайба	2	2
4	040-045-30-2-3	25 3111 4115	Кольцо	8	8
5	7548-1704342-10	45 3613 7783	Патрубок	2	2
6	120-126-36-2-3	25 3111 4221	Кольцо	2	2
7	7548-1704310-10	45 3613 7778	Корпус маслозаборника	1	1
8	252134	45 9816 6045	Шайба	2	2
9	224622	45 9462 1106	Винт	2	2
10	115-125-58-2-2	25 3111 3371	Кольцо	2	2
11	7548-1704374	45 3613 4963	Ручка	2	2
12	7548-1704378-10	45 3613 7787	Каркас	1	1
13	7548-1704360-10	45 3613 7784	Элемент фильтрующий	1	1	14 500 ₽
14	540-1704145	45 3613 0902	Кольцо	2	2
15	95-080	47 6613 0287	Элемент фильтрующий	88	88	140 ₽
16	540-1704147-10	45 3613 0903	Шайба	86	86
17	540-1704139	45 3613 0897	Шайба	3	3
18	7548-1704370-10	45 3613 7785	Стержень	2	2
19	540-8402532	45 3613 3034	Пружина	2	2
20	7548-1704388-01	45 3613 8294	Крышка	2	2
21	7548-1704466	45 3613 4978	Прижим	6	6
22	7548-1704450	45 3613 7800	Элемент фильтрующий	1	1
23	114-120-36-2-3	25 3111 4217	Кольцо	1	1
24	7548-1704410-10	45 3613 7797	Корпус фильтра	1	1

наверх ↑

Рисунок 5.13 – Гидротрансформатор

Перечень сборочных единиц и деталей к рисунку 5.13

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	070-075-30-2-3	25 3111 4128	Кольцо	2	2
2	7548-1709178	45 3613 5723	Барабан фрикциона	1	1
3	7548-1709184	45 3613 5290	Барабан фрикциона	1	1	10 890 ₽
4	7548-1709186	45 3613 5207	Стержень	2	2
5	540-1701326-Б	45 3613 3433	Кольцо	1	1	50 ₽
6	7548-1709324	45 3613 5214	Кольцо	1	1
7	7548-1709314	45 3613 5218	Поршень	1	1	6 050 ₽
8	295-305-58-2-3	25 3111 4411	Кольцо	1	1
9	7548-1709074	45 3613 5209	Кожух	1	1	8 910 ₽
10	540-1709094-01	45 3613 0978	Кольцо	1	1	550 ₽
11	340281	45 9957 1071	Болт	36	36	50 ₽
12	7548-1709168	45 3613 5208	Пластина	9	9
13	7548-1711482	45 3613 6370	Диск ведущий	4	4	572 ₽
14	7548-1711484-01	45 3613 7876	Диск ведомый	4	4	660 ₽
15	531-4202360-10	45 3612 1756	Диск упорный	1	1	2 100 ₽
16	7548-1711462	45 3613 7143	Кольцо	1	1
17	7548-1709312	45 3613 5213	Ступица	1	1	7 590 ₽
18	7548-1709080	45 3613 5199	Колесо турбины	1	1	уточняем
19	7548-1709084	45 3613 5200	Ступица	1	1	11 900 ₽
20	540-1709135	45 3613 0991	Пластина	6	6
21	340276	45 9957 1057	Болт	12	12
22	548А-1709082	45 3614 2418	Колесо турбины	1	1	11 990 ₽
23	6-116Л	46 1223 0517	Подшипник	1	1
24	7548-1709086-01	45 3613 6708	Ступица	1	1
25	548-2405029	45 3614 0376	Кольцо	1	1	55 ₽
26	548А-1709110	45 3614 2404	Колесо первого реактора	1	1	25 500 ₽
27	548А-1709129	45 3614 2401	Кольцо упорное	2	2	3 520 ₽
28	200215	45 9326 1006	Болт	24	24
29	548А-1709136	45 3614 2410	Пластина	12	12
30	548А-1709113	45 3614 2405	Колесо первого реактора	1	1	7 260 ₽
31	548А-1709117	45 3614 2406	Обойма	2	2	10 670 ₽
32	548А-1709128	45 3614 2403	Кольцо	2	2	3 400 ₽
33	548А-1709178	45 3614 2402	Шайба	2	2	770 ₽
34	548А-1709126	45 3614 2407	Толкатель	24	24	72 ₽
35	548А-1709125	45 3614 2408	Пружина	24	24	9 ₽
36	548А-1709127	45 3614 2409	Стержень	24	24	39 ₽
37	7548-1709230	45 3613 6921	Кольцо	1	1	3 190 ₽
38	7548-1709030	45 3613 5193	Колесо	1	1	уточняем
39	7548-1709034-10	45 3613 6986	Крышка	1	1
40	7548-1709032	45 3613 5194	Колесо	1	1
41	1176724Л	46 1574 6619	Подшипник	1	1
42	7548-1767034	45 3613 5108	Шестерня	1	1	6 930 ₽
43	7548-1709038	45 3613 5196	Пластина	8	8
44	340211	45 9957 1038	Болт	10	10
45	7548-1709150-11	45 3613 7964	Ступица гидротрансформатора	1	1	33 100 ₽
46	7523-1709040	45 3637 1394	Кольцо	2	2	88 ₽
47	260305	45 9821 1006	Заглушка	2	2
48	7548-1709160	45 3613 5206	Фиксатор	1	1
49	7548-1709152-10	45 3613 6918	Ступица	1	1
50	262532	45 9932 1202	Пробка	10	10
51	7540-1709210	45 3616 2154	Колесо второго реактора в сборе	1	1	уточняем
52	6 IV12,5х22Н	45 9217 1380	Ролик	24	24
53	7540-1709213	45 3614 2171	Колесо второго реактора	1	1	уточняем
54	250512	45 9553 1057	Гайка	36	36
55	548А-1709096	45 3614 1760	Пластина	18	18	110 ₽
56	340247	45 9327 1075	Болт	16	16
57	548А-1709132	45 3614 1763	Гайка	1	1	869 ₽
58	7548-1709202	45 3613 5211	Ступица реакторов	1	1	6 050 ₽
59	201540	45 9346 1598	Болт	8	8
60	342773	45 3611 0728	Пластина	8	8

наверх ↑

Рисунок 5.14 – Картер гидротрансформатора с приводом насосов

Перечень сборочных единиц и деталей к рисунку 5.14

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	252045	45 9811 1258	Шайба	3	3
2	252137	45 9816 6068	Шайба	13	13	20 ₽
3	201540	45 9346 1598	Болт	3	3
4	7548-1709027-10	45 3613 7838	Крышка картера	1	1
5	165-170-36-2-3	25 3111 4231	Кольцо	1	1
6	341069	45 9957 3032	Шпилька	7	7
7	7548-1709045	45 3613 6401	Прокладка	1	1
8	7548-1709021-10	45 3613 7252	Картер гидротрансформатора в сборе	1	1
9	7548-1709023-10	45 3613 7254	Картер нижний	1	1
10	7548-1709044	45 3613 5190	Прокладка	1	1
11	7548-1709022	45 3613 5188	Картер верхний	1	1
12	201542	45 9346 1600	Болт	10	10
13	343555	45 9957 8011	Штифт	2	2
14	262522	45 9939 1107	Пробка	2	2
15	201495	45 9346 1557	Болт	6	6
16	252136	45 9816 6067	Шайба	7	7
17	7548-1709392	45 3613 5215	Крышка люка	1	1
18	7548-1709394	45 3613 5216	Прокладка	1	1	275 ₽
19	7548-1709046	45 3613 6399	Прокладка	1	1
20	7548-1701698	45 9951 1770	Рым-болт	2	2
21	7548-1712996	45 3613 5746	Заглушка	1	1
22	030-035-30-2-3	25 3111 4108	Кольцо	1	1
23	040-045-30-2-3	25 3111 4115	Кольцо	2	2
24	344373	45 9981 6034	Пробка	2	2
25	549-3401539	45 9836 0036	Кольцо	3	3
26	210 АК	46 1213 2711	Подшипник	6	6	4 900 ₽
27	7548-1767038	45 3613 5110	Кольцо распорное	3	3
28	6411-2907459	45 3613 0422	Кольцо	3	3	45 ₽
29	7548-1767056-10	45 3613 7482	Шестерня	1	1
30	7548-1767082	45 3613 5126	Втулка	2	2
31	080-090-58-2-3	25 3111 4363	Кольцо	2	2
32	I.2-50х70-3	25 3131 3108	Манжета	2	2
33	7548-1767053	45 3613 7481	Шестерня	2	2
34	7548-1709047	45 3613 6400	Прокладка	1	1
35	7548-1767061	45 3613 5116	Кожух	1	1
36	7548-1767068	45 3613 5122	Уплотнитель	1	1
37	7548-1767065	45 3613 5120	Крышка	1	1
38	7548-1767076	45 3613 5124	Пластина	2	2
39	201417	45 9346 1503	Болт	7	7
40	252134	45 9816 6045	Шайба	3	3

наверх ↑

Рисунок 5.15 – Золотниковая коробка (5.5)

Перечень сборочных единиц и деталей к рисунку 5.15

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	7548-1712332	45 3613 5060	Крышка	7	7
2	029-035-36-2-3	25 3111 4148	Кольцо	8	8
3	7548-1712322	45 3613 5057	Седло	1	1
4	17,463-60+100	46 9116 9461	Шарик	1	1
5	7548-1712324	45 3613 5058	Пружина	1	1
6	252005	45 9811 1206	Шайба	4	4
7	7548-1712326	45 3613 5059	Крышка	1	1
8	7548-1712256-10	45 3613 6759	Втулка	1	1
9	7548-1712254	45 3613 5040	Золотник	1	1
10	7548-1712242	45 3613 5035	Гильза регулятора давления гидротрансформатора	1	1
11	7548-1712244-10	45 3613 6758	Золотник	1	1
12	7548-1712246	45 3613 5037	Пружина	1	1
13	7548-1712248	45 3613 5038	Опора	1	1
14	7548-1712258	45 3613 5041	Крышка	1	1
15	034-040-36-2-3	25 3111 4152	Кольцо	1	1
16	020-025-30-2-3	25 3111 4101	Кольцо	3	3
17	7548-1712336	45 3613 5063	Винт регулировочный	3	3
18	250512	45 9553 1057	Гайка	3	3
19	342426	45 9957 4042	Гайка	3	3
20	7548-1712212-10	45 3613 6769	Корпус	1	1
21	262531	45 9932 1201	Пробка	2	2
22	341585	45 9957 2061	Винт	1	1
23	540-2917144	45 3613 1418	Прокладка	1	1
24	7548-1712222-10	45 3613 6565	Гильза регулятора главного давления	1	1
25	7548-1712224	45 3613 5030	Золотник	1	1
26	7548-1712228	45 3613 5032	Толкатель	1	1
27	7548-1712226-10	45 3613 6564	Гильза толкателя	1	1
28	7548-1712230	45 3613 7157	Опора в сборе	1	1
29	12,7-60+100	46 9116 7961	Шарик	1	1
30	7548-1712234	45 3613 7158	Опора пружин	2	2
31	540-1701424	45 3613 4616	Пружина наружная	1	1	уточняем
32	540-1712159-10	45 3613 1036	Пружина	1	1	8 ₽
33	7548-1712238	45 3613 5034	Крышка	1	1
34	7548-1712335-10	45 3613 6762	Пластина	1	1
35	201456	45 9346 1522	Болт	14	14	30 ₽
36	252135	45 9816 6046	Шайба	14	14
37	7548-1712334	45 3613 5061	Пластина	1	1
38	7,938-60+100	46 9116 5561	Шарик	1	1
39	7548-1712474	45 3613 5069	Седло	1	1
40	262541	45 9932 1301	Пробка	4	4
41	262545	45 9932 1305	Пробка	1	1
42	7548-1712286-10	45 3613 6755	Гильза плунжера	1	1
43	7548-1712264-20	45 3613 7088	Золотник	1	1
44	7548-1712262-20	45 3613 7088	Гильза клапана блокировки	1	1
45	7548-1712272	45 3613 5046	Пружина	1	1
46	7548-1712274	45 3613 5047	Опора	1	1
47	7548-1712268-10	45 3613 3739	Крышка	1	1

наверх ↑

Рисунок 5.16 – Клапан корректирующий (5.5)

Перечень сборочных единиц и деталей к рисунку 5.16

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	016-020-25-2-3	25 3111 4064	Кольцо	2	2
2	7548-1712392	45 3613 5074	Крышка	1	1
3	7548-1712382	45 3613 5071	Корпус	1	1
4	252002	45 9811 1203	Шайба	1	1
5	549В-3514050	45 3619 6139	Пружина	1	1
6	7548-1712386	45 3613 5073	Золотник	1	1
7	7548-1712384	45 3613 5072	Гильза	1	1
8	7548-1712393	45 3613 5075	Крышка	1	1
9	7548-1712394	45 3613 5076	Пластина	2	2
10	252135	45 9816 6046	Шайба	2	2
11	201454	45 9346 1520	Болт	2	2

наверх ↑

Рисунок 5.17 – Механизм управления (5.5)

Перечень сборочных единиц и деталей к рисунку 5.17

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	029-035-36-2-3	25 3111 4148	Кольцо	5	5
2	7548-1712432	45 3613 5084	Пружина	5	5	30 ₽
3	7548-1712428	45 3613 5083	Золотник	1	1
4	7548-1712426	45 3613 5082	Гильза диапазонных фрикционов	1	1
5	020-025-30-2-3	25 3111 4101	Кольцо	5	5
6	7548-1712446	45 3613 5087	Крышка	5	5	490 ₽
7	540-1712131	45 3613 1027	Пружина	5	5	9 ₽
8	531-1712612	45 3612 0255	Шайба	5	5	250 ₽
9	7548-1712444	45 3613 5086	Золотник	5	5	990 ₽
10	7548-1712442	45 3613 5085	Гильза пилота	5	5	5 700 ₽
11	050-055-30-2-3	25 3111 4118	Кольцо	5	5
12	531-1705048-11	45 3612 2251	Электромагнит	5	5	2 910 ₽
13	531-1705207-20	45 3612 1561	Толкатель	5	5	132 ₽
14	7548-1712458-10	45 3613 6767	Прокладка	1	1	390 ₽
15	262541	45 9932 1301	Пробка	4	4
16	252135	45 9816 6046	Шайба	17	17
17	201456	45 9346 1522	Болт	19	19	30 ₽
18	7548-1712434	45 3613 5741	Крышка	5	5
19	7548-1712412-20	45 3613 6844	Корпус	1	1
20	7548-1712436	45 3613 5084	Пластина	1	1
21	7548-1712424	45 3613 5081	Золотник	4	4
22	7548-1712422	45 3613 5080	Гильза	4	4
23	252133	45 9816 6044	Шайба	20	20
24	220080	45 9432 1082	Винт	20	20
25	221602	45 9412 1106	Винт	20	20
26	252214	45 9811 1444	Шайба	20	20
27	7548-1705076	45 3613 5091	Фланец	5	5	385 ₽
28	045-053-46-2-3	25 3111 3263	Кольцо	5	5
29	531-1705206	45 3612 2252	Втулка	5	5
30	15.3747	45 7374 8237	Электромагнит	5	5	2 660 ₽
31	7548-1712508	45 3613 6754	Крышка	2	2
32	7548-1712506	45 3613 6757	Золотник	2	2
33	7548-1712504	45 3613 6760	Гильза	2	2
34	540-1701424	45 3613 4616	Пружина	2	2	уточняем
35	201511	45 9346 1571	Болт	4	4
36	252136	45 9816 6067	Шайба	4	4
37	7548-1712512-10	45 3613 6845	Прокладка	1	1
—	7548-1712500	45 3613 6765	Механизм разблокировки в сборе	1	1	4 290 ₽
38	7548-1712502	45 3613 6764	Корпус	1	1
39	344962	—	Кольцо	6	6
40	531-1712137	45 3612 0229	Крышка	4	4

наверх ↑

Рисунок 5.18 – Картер, ведущий и промежуточный валы согласующей передачи (5.2)

Перечень сборочных единиц и деталей к рисунку 5.18

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	201495	45 9346 1557	Болт	12	12
2	252136	45 9816 6067	Шайба	34	34
3	7806-1709392	45 3729 2177	Крышка	1	1
4	530-3406018	45 3611 0187	Прокладка	1	1
5	7548-1731015-10	45 3613 6985	Картер согласующей передачи	1	1
6	201497	45 9346 1559	Болт	18	18
7	7548-1731318	45 3613 5732	Пластина	2	2
8	7548-1731021	45 3613 5730	Прокладка	1	1
9	7548-1731020	45 3613 5729	Крышка картера	1	1
10	341069	45 9957 3032	Шпилька	7	7
11	201499	45 9346 1561	Болт	12	12
12	7548-1731060-10	45 3613 5364	Крышка	1	1
13	7548-1731048	45 3613 5361	Прокладка	4	4
14	548А-1731054-10	45 3614 4050	Стакан подшипника	3	3	2 310 ₽
15	7312 А	46 2414 1448	Подшипник	3	3	1 786 ₽
16	7548-1731075	45 3613 5234	Шестерня	1	1	11 550 ₽
17	343855	45 9951 7546	Шпонка	1	1
18	7548-1731136-10	45 3613 6676	Пластина	2	2
19	342765	45 3611 0707	Пластина	8	8
20	7548-1731056	45 3613 5366	Прокладка	4	4
21	548А-1731056	45 3614 1612	Прокладка	6	6
22	548А-1731057	45 3614 1613	Прокладка	4	4
23	548А-1731058	45 3614 1614	Прокладка	3	3	275 ₽
24	548А-1731059	45 3614 1615	Прокладка	2	2
25	7548-1731041	45 3613 5344	Крышка ведущего вала в сборе	1	1
26	7548-1731043-01	45 3613 7208	Крышка	1	1
27	540-1731045	45 3613 1117	Сальник	1	1	50 ₽
28	7548-1731049-10	45 3613 6983	Стакан подшипника	1	1	1 500 ₽
29	540А-1731036-10	45 3616 4183	Кольцо распорное	3	3
30	7612 НА	46 2414 2774	Подшипник	1	1
31	7548-1731034	45 3613 5233	Шестерня ведущая	1	1	9 350 ₽
32	7548-1731030-20	45 3613 6703	Вал ведущий	1	1	3 520 ₽
33	7548-1731069-21	45 3613 7363	Вал промежуточный	1	1	2 310 ₽
34	343522	45 9951 8141	Штифт	8	8
35	7548-1731050-01	45 3613 7194	Фланец	1	1	2 990 ₽
36	342439	45 9957 4274	Гайка	1	1	390 ₽
37	258086	45 9871 1105	Шплинт	1	1

наверх ↑

Рисунок 5.19 – Ведомый вал согласующей передачи (5.2)

Перечень сборочных единиц и деталей к рисунку 5.19

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	7548-1731060-10	45 3613 5364	Крышка	1	1
2	7548-1731048	45 3613 5361	Прокладка	2	2
3	548А-1731054-10	45 3614 4050	Стакан подшипника	1	1	2 310 ₽
4	7540-1731100-30	45 3616 3955	Вал ведомый в сборе	1	1
5	342439	45 9957 4274	Гайка	1	1	390 ₽
6	7312 А	46 2414 1448	Подшипник	1	1	1 786 ₽
7	7548-1731037	45 3613 5288	Кольцо	1	1
8	7548-1731034	45 3613 5233	Шестерня ведущая	1	1	9 350 ₽
9	7612 НА	46 2414 2774	Подшипник	1	1
10	7548-1731118-10	45 3613 6678	Стакан подшипника	1	1
11	7548-1731102-20	45 3613 6706	Вал ведомый	1	1	5 610 ₽
12	201499	45 9346 1561	Болт	6	6
13	252136	45 9816 6067	Шайба	6	6
14	7548-1731056	45 3613 5366	Прокладка	2	2
15	548А-1731056	45 3614 1612	Прокладка	3	3
16	548А-1731057	45 3614 1613	Прокладка	2	2
17	548А-1731058	45 3614 1614	Прокладка	1	1	275 ₽
18	548А-1731059	45 3614 1615	Прокладка	1	1
19	343522	45 9951 8141	Штифт	2	2
20	258086	45 9871 1105	Шплинт	1	1
21	342765	45 3611 0707	Пластина	6	6
22	201495	45 9346 1557	Болт	6	6

наверх ↑

Рисунок 5.20 – Тормоз-замедлитель

Перечень сборочных единиц и деталей к рисунку 5.20

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	7548-3572018	45 3613 5136	Прокладка	1	1
—	7548-3572010	45 3613 5160	Корпус в сборе	1	1
2	7548-3572012	45 3613 5131	Корпус	1	1	уточняем
3	341011	45 9957 3009	Шпилька	4	4
4	341072	45 9957 3036	Шпилька	16	16
5	7548-3572026	45 3613 5134	Втулка	1	1
6	III 9,525 мм В	46 9116 6661	Шарик	1	1
7	7548-3572028	45 3613 5135	Пластина	1	1
8	201454	45 9346 1520	Болт	2	2
9	7548-3572158	45 3613 5143	Прокладка	1	1
10	7548-3572152	45 3613 5142	Крышка	1	1	27 170 ₽
11	252007	45 9811 1208	Шайба	18	18
12	252137	45 9816 6068	Шайба	18	18	20 ₽
13	250514	45 9553 1059	Гайка	18	18
14	340268	45 9957 1055	Болт	12	12
15	7548-3572128	45 3613 5141	Пластина	6	6
16	7548-3572114-10	45 3613 7231	Ступица	1	1
17	7523-3572120	45 3637 1395	Кольцо	1	1	60 ₽
18	540-3572126	45 3613 1920	Распорка	10	10
—	7548-3572110-01	45 3613 7235	Крыльчатка в сборе	1	1	4 950 ₽
19	7548-3572112	45 3613 5139	Крыльчатка	1	1
20	200367	45 9326 1110	Болт	3	3
21	342763	45 9957 6029	Шайба	10	10
22	340332	45 9957 1097	Болт	7	7

наверх ↑

Рисунок 5.21 – Механизм управления тормозом-замедлителем и подпорный клапан

Перечень сборочных единиц и деталей к рисунку 5.21

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	7548-3572190	45 3613 5144	Трубопровод	1	1
2	040-045-30-2-3	25 3111 4115	Кольцо	3	3
3	7548-3573210	45 3613 5155	Механизм управления тормозом-замедлителем	1	1	24 310 ₽
4	050-055-30-2-3	25 3111 4118	Кольцо	1	1
5	250514	45 9553 1059	Гайка	4	4
6	252137	45 9816 6068	Шайба	3	3	20 ₽
7	045-050-30-2-3	25 3111 4117	Кольцо	3	3
8	7548-3573326	45 3613 5175	Седло	1	1
9	549-3401539	45 9836 0036	Кольцо	1	1
10	7548-3573322-01	45 3613 7374	Клапан	1	1
11	7548-3573334	45 3616 2514	Пружина	1	1
12	7548-3573316	45 3613 5172	Гильза	1	1
13	7548-3573336	45 3613 5177	Пружина	1	1
14	029-035-36-2-3	25 3111 4148	Кольцо	1	1
15	252005	45 9811 1206	Шайба	3	3
16	7548-3573318	45 3613 5173	Плунжер	1	1
17	201501	45 9346 1563	Болт	2	2
18	252006	45 9811 1207	Шайба	2	2
19	252136	45 9816 6067	Шайба	2	2
20	7548-3572208	45 3613 5148	Втулка	2	2
21	379053	45 9981 8294	Угольник	1	1
22	055-060-30-2-3	25 3111 4121	Кольцо	1	1
23	7548-3573310	45 3613 5170	Корпус подпорного клапана в сборе	1	1
24	7548-3573312	45 3613 5171	Корпус клапана	1	1
25	262522	45 9939 1107	Пробка	1	1
26	200367	45 9326 1110	Болт	3	3

наверх ↑

Рисунок 5.22 – Механизм привода управления тормозом-замедлителем (5.5)

Перечень сборочных единиц и деталей к рисунку 5.22

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	201456	45 9346 1522	Болт	2	2	30 ₽
2	252135	45 9816 6046	Шайба	2	2
3	252038	45 9811 0256	Шайба	2	2
4	7548-3573012	45 3613 5153	Корпус	1	1
5	7548-3573016	45 3613 5154	Заглушка	1	1
6	029-035-36-2-3	25 3111 4148	Кольцо	1	1
7	540-1712131	45 3613 1027	Пружина	1	1	9 ₽
8	531-1712612	45 3612 0255	Шайба	1	1	250 ₽
9	7548-1712442	45 3613 5085	Гильза	1	1	5 700 ₽
10	7548-1712444	45 3613 5086	Золотник	1	1	990 ₽
11	050-055-30-2-3	25 3111 4118	Кольцо	1	1
12	7548-1705076	45 3613 5091	Фланец	1	1	385 ₽
13	252133	45 9816 6044	Шайба	4	4
14	220080	45 9432 1082	Винт	4	4
15	531-1705207-20	45 3612 1561	Толкатель	1	1	132 ₽
—	531-1705048-11	45 3612 2251	Электромагнит в сборе	1	1	2 910 ₽
16	15.3747	45 7374 8237	Электромагнит	1	1	2 660 ₽
17	221602	45 9412 1106	Винт	4	4
18	252214	45 9816 1444	Шайба	4	4
19	045-053-46-2-3	25 3111 4263	Кольцо	1	1
20	531-1705206	45 3612 2252	Втулка	1	1

наверх ↑

Рисунок 5.23 – Механизм управления тормозом-замедлителем (5.22)

Перечень сборочных единиц и деталей к рисунку 5.23

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	7548-3573246	45 3613 5163	Седло клапана	1	1
2	7548-3573248	45 3613 5164	Кольцо стопорное	1	1
3	7548-3573240-01	45 3613 7371	Клапан в сборе	1	1
4	7548-3573244	45 3613 5162	Толкатель	1	1
5	7548-3573241	45 3613 7372	Головка клапана	1	1
6	7548-3573243	45 3613 7373	Опора пружины	1	1
7	7548-1704172	45 3613 4935	Пружина	1	1
8	065-070-30-2-2	25 3111 3126	Кольцо	3	3
9	7548-3573250	45 3613 7835	Крышка верхняя	1	1
10	252136	45 9816 6067	Шайба	11	11
11	201499	45 9346 1561	Болт	7	7
12	7548-3573220	45 3613 5156	Корпус в сборе	1	1
13	7548-3573222	45 3613 5157	Корпус	1	1
14	030-035-30-2-3	25 3111 4108	Кольцо	1	1
15	7548-1712996	45 3613 5746	Заглушка	1	1
16	045-050-30-2-2	25 3111 3117	Кольцо	1	1
17	7548-3573258	45 3613 5167	Муфта угловая	1	1
18	252006	45 9811 1207	Шайба	4	4
19	201511	45 9346 1571	Болт	4	4
20	7548-3573234	45 3613 5159	Золотник	1	1
21	7548-3573232	45 3613 5158	Гильза	1	1
22	7548-3573253	45 3613 5166	Крышка нижняя	1	1

наверх ↑

Рисунок 5.24 – Установка трубопроводов и шлангов гидромеханической передачи на самосвале БЕЛА3-7540А

Перечень сборочных единиц и деталей к рисунку 5.24

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	548П-1719340	45 3614 3149	Шланг	3	—
2	344271	45 9981 6400	Штуцер	1	—
3	344969	00 3449 6900	Кольцо	2	—	50 ₽
4	344270	45 9981 6398	Штуцер	1	—
5	548П-1719330	45 3614 3146	Шланг в сборе	2	—
6	548П-1719332	45 3614 3148	Чехол защитный	2	—
7	344425	45 9871 1515	Хомут	2	—
8	548А-1712434	45 3614 0265	Шланг сливной	2	—
9	344429	45 9871 1519	Хомут	4	—
10	75402-1719196	45 3616 3167	Скоба	2	—
11	201509	45 9346 1569	Болт	3	—
12	252136	45 9816 6067	Шайба	3	—
13	75404-1719050	45 3616 6229	Трубопровод подводящий	1	—
14	7540-1719020	45 3616 2159	Трубопровод отводящий	1	—
15	297575	45 9952 1212	Шплинт	6	—
16	297580	45 9985 1415	Пряжка	6	—
17	344488	45 9871 1515	Лента	2	—
18	344491	45 9871 1559	Лента	4	—
19	548П-1719198	45 3614 3073	Скоба	2	—
20	548П-1719430	45 3614 3151	Шланг	1	—	уточняем
21	548П-1719080	—	Труба	1	—

наверх ↑

Рисунок 5.25 – Установка трубопроводов и шлангов гидромеханической передачи на самосвале БЕЛА3-75404

Перечень сборочных единиц и деталей к рисунку 5.25

№ поз.	Обозначение	Код ОКП	Наименование	Количество на самосвал		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7540А	75404	Цена	Заказ
1	75481-1719120	45 3614 4877	Труба промежуточная	—	1
2	344271	45 9981 6400	Штуцер	—	1
3	344969	00 3449 6900	Кольцо	—	2	50 ₽
4	548П-1719340	45 3614 3149	Шланг	—	3
5	344270	45 9981 6398	Штуцер	—	1
6	75404-1719050	45 3616 6229	Трубопровод подводящий	—	1
7	75404-1719020	45 3616 6227	Трубопровод отводящий	—	1
8	75402-1719196	45 3616 3167	Скоба	—	2
9	201509	45 9346 1569	Болт	—	3
10	252136	45 9816 6067	Шайба	—	3
11	548П-1719198	45 3614 3073	Скоба	—	1
12	548П-1719430	45 3614 3151	Шланг	—	1	уточняем
13	7548-1719080	45 3613 5728	Труба	—	1

наверх ↑

← Содержание каталога | 4. Система охлаждения двигателя | 6. Карданная передача →

ООО АСТ76

(4852)78-92-78

Найти продукцию
