Рисунки главы:
- Рисунок 6.1 – Установка карданных валов на самосвале БЕЛА3-7540A
- Рисунок 6.2 – Установка карданных валов на самосвале БЕЛА3-75404
- Рисунок 6.3 – Вал карданный заднего моста (6.1, 6.2)
- Рисунок 6.4 – Вал карданный трансмиссии самосвала БЕЛА3-75404 (6.2)
- Рисунок 6.5 – Муфта упругая (6.2)
- Рисунок 6.6 – Шарнир с резиновыми втулками (6.1)
- Рисунок 6.7 – Шарнир карданный (6.1)

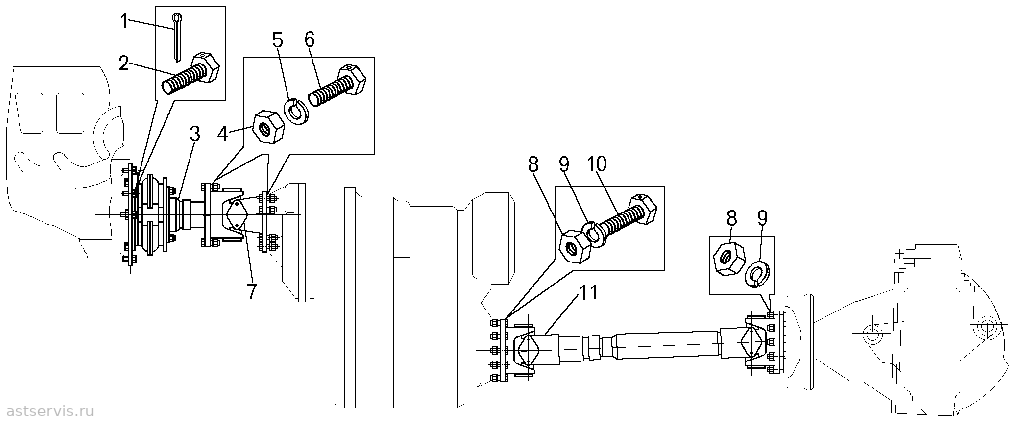

Рисунок 6.1 – Установка карданных валов на самосвале БЕЛА3-7540A
Перечень сборочных единиц и деталей к рисунку 6.1
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 258255 | 45 9871 1340 | Шплинт | 6 | — | ||
| 2 | 530-2208064 | 45 3611 0085 | Болт | 12 | — | 50 ₽ | |
| 3 | 540А-2208013 | 45 3616 0220 | Шарнир со втулками | 1 | — | 26 900 ₽ | |
| 4 | 250515 | 45 9553 1060 | Гайка | 24 | — | ||
| 5 | 252137 | 45 9816 6068 | Шайба | 24 | — | 20 ₽ | |
| 6 | 340281 | 45 9957 1071 | Болт | 24 | — | 50 ₽ | |
| 7 | 540-2208012-02 | 45 3613 1186 | Шарнир карданный | 1 | — | 7 900 ₽ | |
| 8 | 250690 | 45 9553 1362 | Гайка | 16 | — | 40 ₽ | |
| 9 | 252138 | 45 9816 6069 | Шайба | 16 | — | 20 ₽ | |
| 10 | 340746 | 45 9957 1138 | Болт | 8 | — | 80 ₽ | |
| 11 | 7540-2201010-01 | 45 3616 4492 | Вал карданный заднего моста | 1 | — | 44 000 ₽ | |
Рисунок 6.2 – Установка карданных валов на самосвале БЕЛА3-75404
Перечень сборочных единиц и деталей к рисунку 6.2
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 252138 | 45 9816 6069 | Шайба | — | 28 | 20 ₽ | |
| 2 | 530-2208064 | 45 3611 0085 | Болт | — | 12 | 50 ₽ | |
| 3 | 252137 | 45 9816 6068 | Шайба | — | 24 | 20 ₽ | |
| 4 | 340279 | 45 9957 1062 | Болт | — | 12 | ||
| 5 | 75481-2208013 | 45 3614 5867 | Муфта упругая | — | 1 | 27 700 ₽ | |
| 6 | 75211-4250010-01 | 45 3627 6982 | Вал карданный | — | 1 | ||
| 7 | 250515 | 45 9553 1060 | Гайка | — | 12 | ||
| 8 | 340281 | 45 9957 1071 | Болт | — | 12 | 50 ₽ | |
| 9 | 250690 | 45 9553 1362 | Гайка | — | 16 | 40 ₽ | |
| 10 | 340746 | 45 9957 1138 | Болт | — | 8 | 80 ₽ | |
| 11 | 7540-2201010-01 | 45 3616 4492 | Вал карданный заднего моста | — | 1 | 44 000 ₽ | |

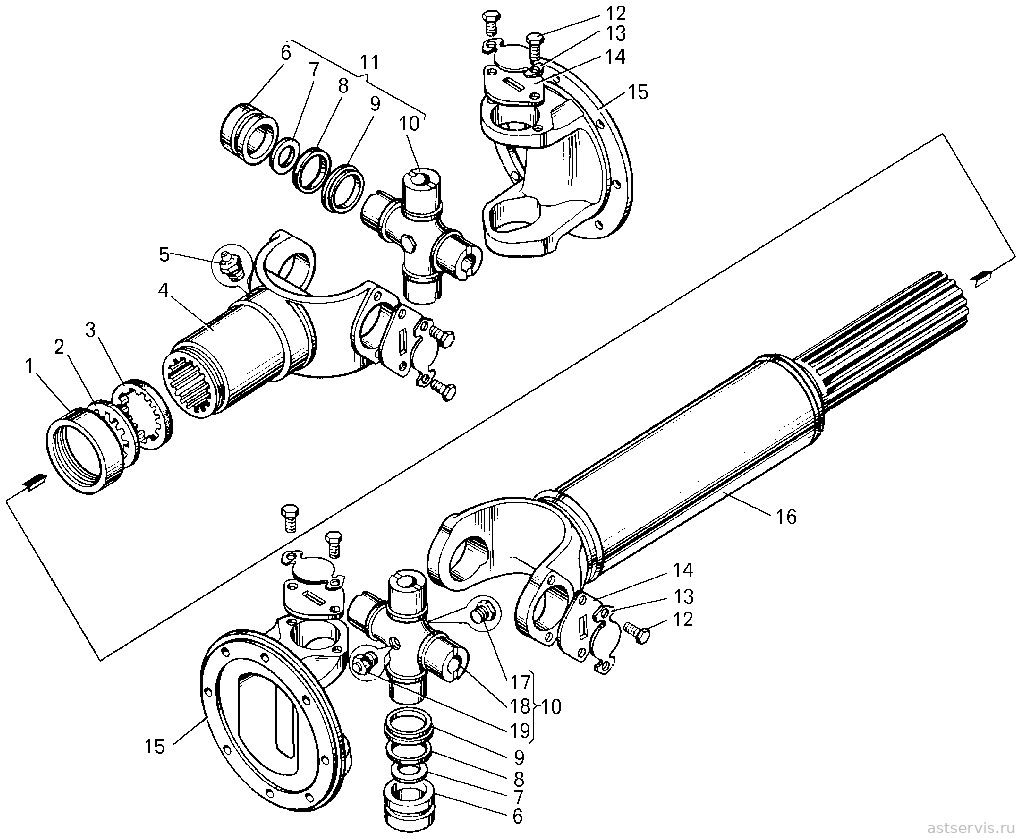

Рисунок 6.3 – Вал карданный заднего моста (6.1, 6.2)
Перечень сборочных единиц и деталей к рисунку 6.3
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 7522-2201087 | 45 3637 0312 | Обойма уплотнения | 1 | 1 | ||
| 2 | 7522-2201089 | 45 3637 0425 | Кольцо сальника | 1 | 1 | ||
| 3 | 540-2201088-10 | 45 3613 1175 | Уплотнение резиновое | 1 | 1 | ||
| 4 | 7522-2201047 | 45 3637 0316 | Вилка скользящая | 1 | 1 | ||
| 5 | 1.3 УХЛ1 | 45 9167 4007 | Масленка | 1 | 1 | ||
| 6 | 804709 К5 | 46 4113 1633 | Подшипник игольчатый | 8 | 8 | ||
| 7 | 540-2201035 | 45 3613 1168 | Кольцо упорное | 8 | 8 | ||
| 8 | 540-2201027 | 45 3613 1165 | Уплотнение торцевое | 8 | 8 | ||
| 9 | 700.22.01.070 | 47 6522 1887 | Обойма в сборе | 8 | 8 | ||
| 10 | 540-2201026-10 | 45 3613 5795 | Крестовина | 2 | 2 | ||
| 11 | 540-2201025-02 | 45 3613 6469 | Крестовина с подшипниками | 2 | 2 | ||
| 12 | 340161 | 45 9957 1024 | Болт М10х1 | 16 | 16 | ||
| 13 | 525-2201041-11 | 45 3611 0666 | Пластина стопорная | 8 | 8 | ||
| 14 | 525-2201040-10 | 45 3611 0074 | Крышка подшипника | 8 | 8 | ||
| 15 | 540-2201049-Б | 45 3613 1172 | Фланец-вилка | 2 | 2 | ||
| 16 | 75231-2201015 | 45 3637 1453 | Вал карданный | 1 | 1 | ||
| 17 | 262541 | 45 9932 6301 | Пробка | 2 | 2 | ||
| 18 | 540-2201030-10 | 45 3613 5792 | Крестовина | 2 | 2 | 2 700 ₽ | |
| 19 | 306746 | 45 3313 6556 | Клапан | 2 | 2 | ||
Рисунок 6.4 – Вал карданный трансмиссии самосвала БЕЛА3-75404 (6.2)
Перечень сборочных единиц и деталей к рисунку 6.4
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 540-2208049-11 | 45 3613 1190 | Фланец-вилка | — | 2 | ||
| 2 | 4310-2205025-01 | 45 3424 3142 | Крестовина карданного вала с подшипниками в сборе | — | 2 | ||
| 3 | 2.3.90 Ц6 | 45 9167 5013 | Масленка | — | 2 | ||
| 4 | 4310-2205026-01 | 45 3424 3140 | Крестовина | — | 2 | 1 700 ₽ | |
| 5 | 804707АС17 | 46 1983 7309 | Подшипник игольчатый | — | 8 | ||
| 6 | 131-2205042-Б | 45 3316 2136 | Уплотнение торцевое | — | 8 | ||
| 7 | 210-2201040-А | 45 3514 0383 | Крышка подшипника | — | 8 | ||
| 8 | 210-2201041 | 45 3514 0385 | Пластина стопорная | — | 8 | ||
| 9 | 201514 | 45 9167 4007 | Болт | — | 16 | ||
| 10 | 529А-2201015-01 | 45 3521 2623 | Вал карданный | — | 1 | ||
| 11 | 200-2201087-Т | 45 3414 0310 | Обойма сальника | — | 1 | 390 ₽ | |
| 12 | 500-2201089 | 45 3416 0507 | Кольцо сальника | — | 1 | ||
| 13 | 500-2201088-Б | 45 3416 4125 | Кольцо уплотнительное | — | 1 | 200 ₽ | |
| 14 | 500А-2201047-Б | 45 3525 1610 | Вилка | — | 1 | ||
| 15 | 1.3 УХЛ1 | 45 9167 4008 | Масленка | — | 1 | ||
| 16 | 500А-2202080 | 45 3525 2793 | Пластина балансировочная | — | 6 | ||
Рисунок 6.5 – Муфта упругая (6.2)
Перечень сборочных единиц и деталей к рисунку 6.5
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 75481-2208060 | 45 3614 5873 | Фланец крепления карданного вала | — | 1 | ||
| 2 | 150-155-36-2-2 | 45 3111 3227 | Кольцо | — | 1 | ||
| 3 | 75481-2208076 | 45 3614 5876 | Кольцо | — | 1 | ||
| 4 | 75481-2208050 | 45 3614 5868 | Фланец ведущий | — | 1 | ||
| 5 | 540-2208120 | 45 3613 1204 | Втулка распорная | — | 8 | ||
| 6 | 540-2208115-01 | 45 3613 1200 | Втулка резиновая | — | 8 | 132 ₽ | |
| 7 | 250871 | 45 9553 1614 | Гайка | — | 8 | 80 ₽ | |
| 8 | 258053 | 45 9871 1067 | Шплинт | — | 8 | 10 ₽ | |
| 9 | 342539 | 45 9957 6018 | Шайба | — | 16 | 120 ₽ | |
| 10 | 372662 | 45 9958 1762 | Болт | — | 8 | 210 ₽ | |

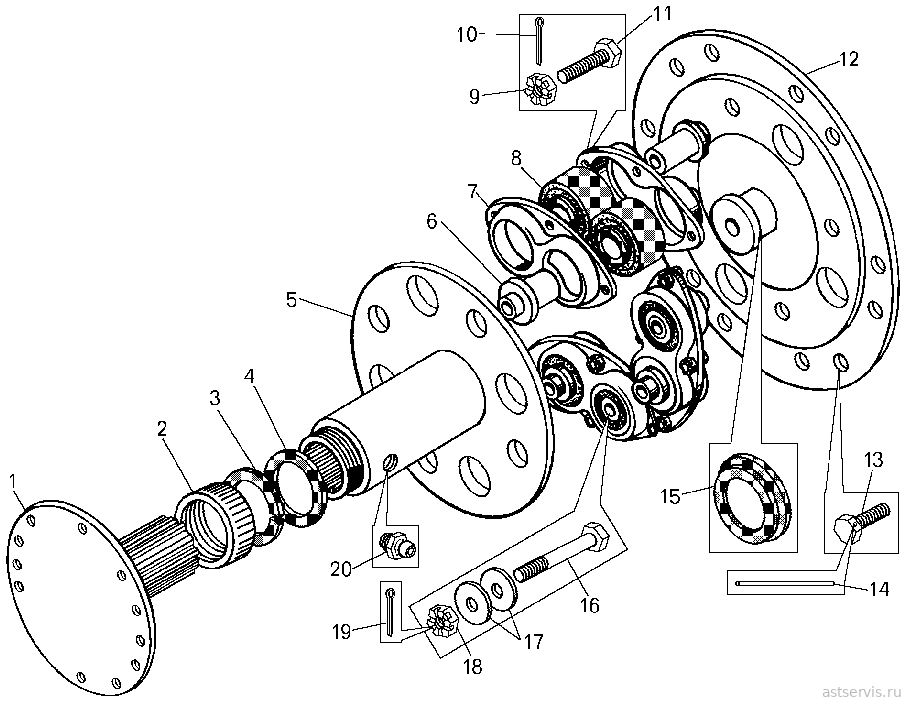

Рисунок 6.6 – Шарнир с резиновыми втулками (6.1)
Перечень сборочных единиц и деталей к рисунку 6.6
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 540А-2208059 | 45 3613 1196 | Фланец задний | 1 | — | 3 200 ₽ | |
| 2 | 200-2201087-Т | 45 3414 0301 | Обойма | 1 | — | 390 ₽ | |
| 3 | 200-2201089 | 45 3414 0311 | Кольцо | 1 | — | 250 ₽ | |
| 4 | 500-2201088-Б | 45 3416 4125 | Кольцо | 1 | — | 200 ₽ | |
| 5 | 540А-2208058-10 | 45 3613 3715 | Фланец | 1 | — | 5 900 ₽ | |
| 6 | 540-2208120-01 | 45 3613 6750 | Втулка | 8 | — | 330 ₽ | |
| 7 | 540-2208118 | 45 3613 1203 | Обойма | 8 | — | ||
| 8 | 540-2208115-01 | 45 3613 1199 | Втулка | 8 | — | 132 ₽ | |
| 9 | 250868 | 45 9951 4031 | Гайка | 16 | — | 40 ₽ | |
| 10 | 258025 | 45 9871 1034 | Шплинт | 16 | — | ||
| 11 | 370859 | 45 9958 1163 | Болт | 16 | — | 40 ₽ | |
| 12 | 540-2280117 | 45 3613 1201 | Обойма | 4 | — | ||
| 13 | 530-2208064 | 45 3611 0085 | Болт | 12 | — | 50 ₽ | |
| 14 | 258255 | 45 9871 1340 | Шплинт | 8 | — | ||
| 15 | 540-2208070 | 45 3613 3471 | Уплотнение | 1 | — | 390 ₽ | |
| 16 | 372662 | 45 9958 1762 | Болт | 16 | — | 210 ₽ | |
| 17 | 342539 | 45 9957 6018 | Шайба | 16 | — | 120 ₽ | |
| 18 | 250871 | 45 9553 1614 | Гайка | 8 | — | 80 ₽ | |
| 19 | 258053 | 45 9871 1067 | Шплинт | 8 | — | 10 ₽ | |
| 20 | 1.3 УХЛ1 | 45 9167 4007 | Масленка | 1 | — | ||

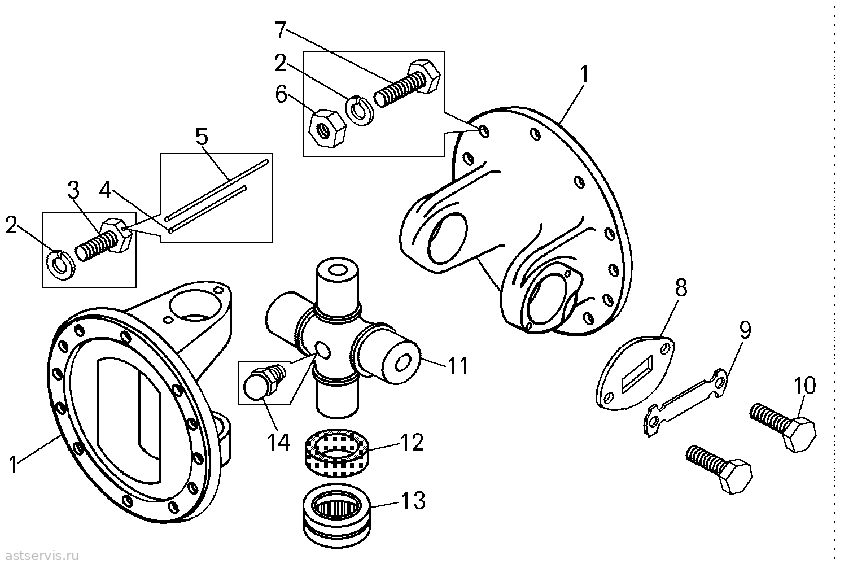

Рисунок 6.7 – Шарнир карданный (6.1)
Перечень сборочных единиц и деталей к рисунку 6.7
| № поз. | Обозначение | Код ОКП | Наименование | Количество на самосвал | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 75404 | ||||||
| 1 | 540-2201049-11 | 45 3613 1190 | Фланец-вилка | 2 | — | ||
| 2 | 252137 | 45 9816 6068 | Шайба | 24 | — | 20 ₽ | |
| 3 | 340276 | 45 9957 1057 | Болт | 12 | — | ||
| 4 | 258255 | 45 9871 1340 | Шплинт | 8 | — | ||
| 5 | 258252 | 45 9871 1337 | Шплинт | 4 | — | ||
| 6 | 250515 | 45 9553 1060 | Гайка | 12 | — | ||
| 7 | 340281 | 45 9957 1071 | Болт | 12 | — | 50 ₽ | |
| 8 | 210-2201040-А | 45 3514 0383 | Крышка | 4 | — | ||
| 9 | 210-2201041 | 45 3514 0385 | Пластина | 4 | — | ||
| 10 | 201514 | 45 9346 1520 | Болт | 12 | — | ||
| — | 210-2201025-03 | 45 3514 8212 | Крестовина с подшипниками | 1 | — | 1 500 ₽ | |
| 11 | 255Б-2201030 | 45 3516 7522 | Крестовина | 1 | — | ||
| 12 | 131-2205042-Б | 45 3316 2136 | Уплотнение | 4 | — | ||
| 13 | 804707К3С10 | 46 4112 1614 | Подшипник | 4 | — | ||
| 14 | 264040 | 45 9167 5012 | Масленка | 1 | — | ||
