Рисунки раздела:
- Рисунок 2.1.1 – Установка двигателя ЯМ3-240 НМ 2 на самосвале БЕЛА3-7547
- Рисунок 2.1.2 – Установка теплообменника и маслопроводов на самосвале БЕЛА3-7547
- Рисунок 2.1.3 – Теплообменник водомасляный
- Рисунок 2.1.4 – Система пневмостартерного пуска двигателя на самосвале БЕЛА3-7547
- Рисунок 2.1.5 – Дозатор смазки

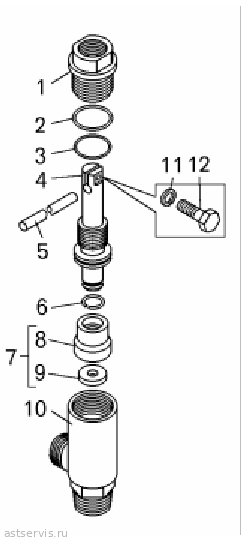

- Рисунок 2.1.6 – Кран

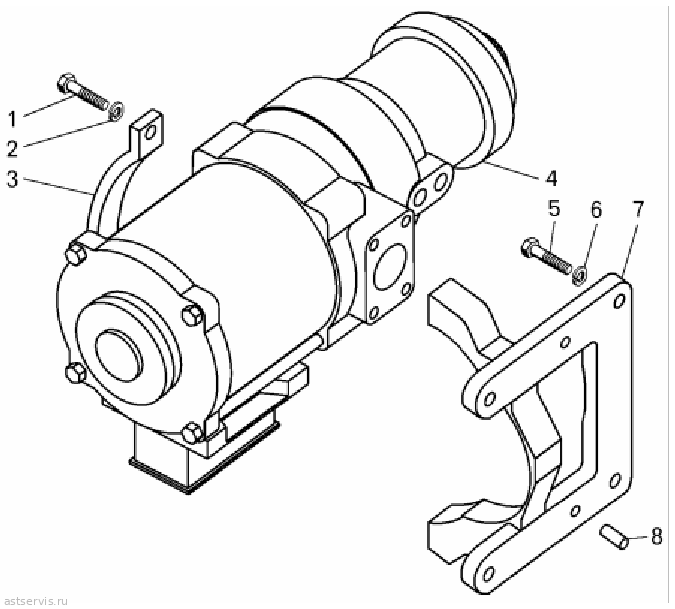

- Рисунок 2.1.7 – Установка пневмостартера
- Рисунок 2.1.8 – Пневмостартер

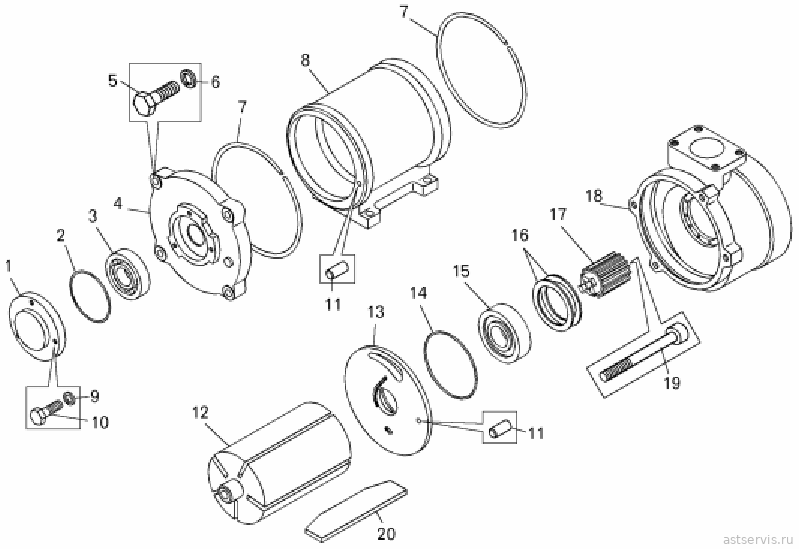

- Рисунок 2.1.9 – Пневмодвигатель
- Рисунок 2.1.10 – Привод пневмостартера
- Рисунок 2.1.11 – Установка пускового подогревателя на самосвале БЕЛА3-7547
- Рисунок 2.1.12 – Установка двигателя КТА 19-С на самосвале БЕЛА3-75473
- Рисунок 2.1.13 – Установка фильтра тонкой очистки масла на самосвале БЕЛА3-75473

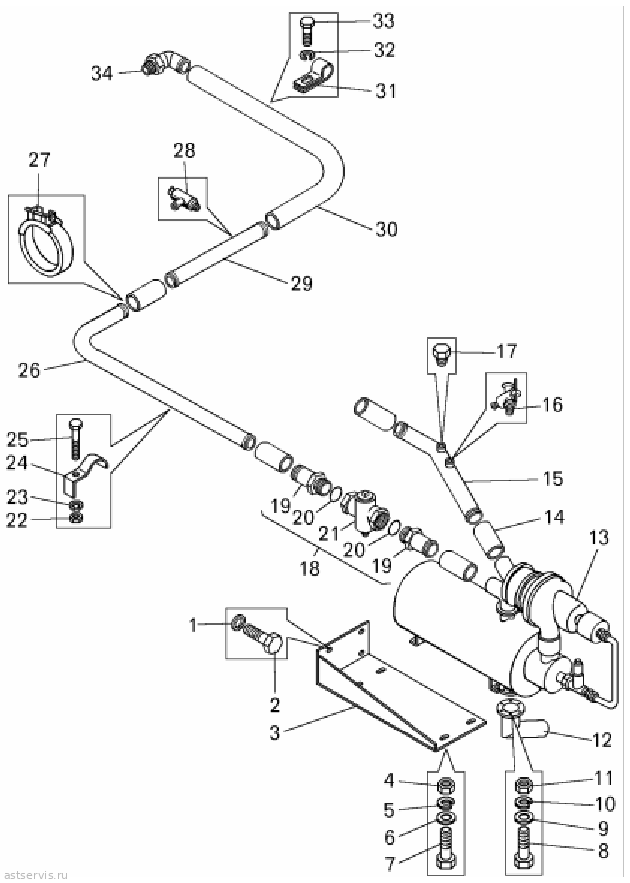

- Рисунок 2.1.14 – Установка пускового подогревателя на самосвале БЕЛА3-75473
Рисунок 2.1.1 – Установка двигателя ЯМ3-240 НМ 2 на самосвале БЕЛА3-7547
Таблица 2.1.1 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201538 | 45 9346 1596 | Болт М12х25 | 4 | — | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 4 | — | ||
| 3 | 540А-1005129 | 45 3616 0011 | Крышка картера | 1 | — | ||
| 4 | 250559 | 45 9553 1062 | Гайка | 8 | — | ||
| 5 | 252138 | 45 9816 6069 | Шайба 14 ОТ | 8 | — | ||
| 6 | 540А-1001042 | 45 3616 0007 | Кронштейн задней опоры двигателя правый | 1 | — | ||
| 6 | 540А-1001043 | 45 3616 0008 | Кронштейн задней опоры двигателя левый | 1 | — | ||
| 7 | 7548-1001428 | 45 3613 5439 | Прокладка регулировочная | 12 | — | ||
| 8 | 7548-1001432 | 45 3613 5440 | Кожух защитный | 4 | — | ||
| 9 | 7548-1001410 | 45 3613 5434 | Амортизатор верхний | 4 | — | ||
| 10 | 343623 | 45 9957 8065 | Штифт 18х28 | 4 | — | ||
| 11 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | 4 | — | ||
| 12 | 340778 | 45 9957 1178 | Болт М14х128 | 4 | — | ||
| 13 | 252046 | 45 9811 1259 | Шайба 14 | 12 | — | ||
| 14 | 374625 | 45 9958 4104 | Гайка | 8 | — | ||
| 15 | 258040 | 45 9871 1051 | Шплинт 3,2х25 | 8 | — | ||
| 16 | 549А-1305022 | 45 3619 1126 | Ручка сливного краника | 1 | — | ||
| 17 | 258039 | 45 9871 1050 | Шплинт 3,2х20 | 1 | — | ||
| 18 | 240НМ2Э-1000177 | 45 3921 6700 | Двигатель ЯМ3-240НМ2Э-2 | 1 | — | ||
| 19 | 340407 | 45 9957 1274 | Болт 2М14х120 | 4 | — | ||
| 20 | 343532 | 45 9957 8005 | Штифт 18х40 | 4 | — | ||
| 21 | 548А-1308211-13 | 45 3614 3989 | Шкив ведущий | 1 | — | ||
| 22 | 340178 | 45 9957 1034 | Болт М10х30 | 6 | — | ||
| 23 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 6 | — | ||
| 24 | 7522-1001010 | 45 3637 0770 | Балка передней опоры двигателя | 1 | — | ||

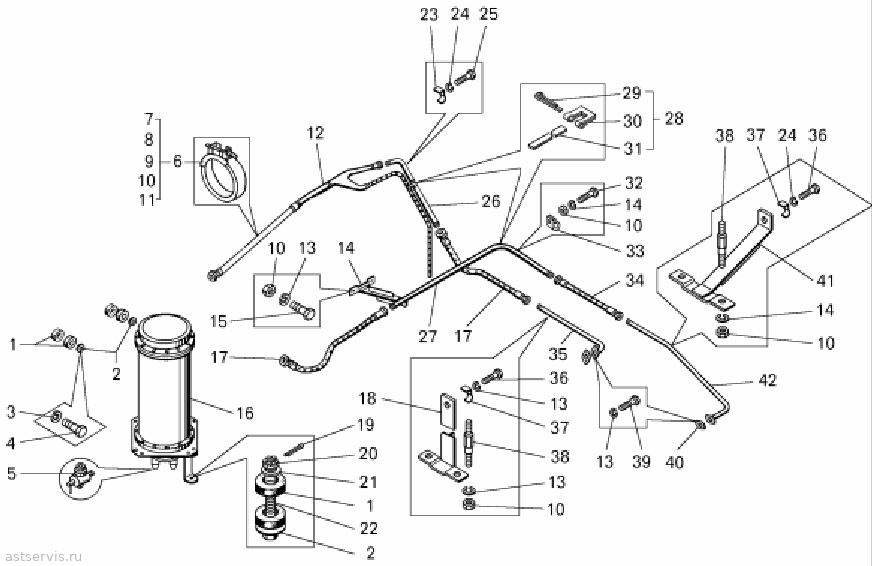

Рисунок 2.1.2 – Установка теплообменника и маслопроводов на самосвале БЕЛА3-7547
Таблица 2.1.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 540-1302060 | 45 3613 0492 | Подушка | 6 | — | ||
| 2 | 252047 | 45 9811 1260 | Шайба | 8 | — | ||
| 3 | 252139 | 45 9816 6070 | Шайба | 2 | — | аналог: 5 руб. | |
| 4 | 200864 | 45 9326 1208 | Болт | 2 | — | ||
| 5 | Кр2-1305010 | 45 9167 7107 | Кран | 2 | — | ||
| 6 | 549А-1303350-01 | 45 3619 0049 | Хомут | 2 | — | ||
| 7 | 549А-1303354-01 | 45 3619 0078 | Лента | 2 | — | ||
| 8 | 549А-1303356-01 | 45 3619 0082 | Накладка | 2 | — | ||
| 9 | 252005 | 45 9811 1206 | Шайба | 2 | — | ||
| 10 | 250510 | 45 9553 1055 | Гайка | 8 | — | ||
| 11 | 340064 | 45 9957 1017 | Накладка | 2 | — | ||
| 12 | 7523-1018420 | 45 3637 0521 | Шланг | 1 | — | ||
| 13 | 252135 | 45 9816 6046 | Шайба | 12 | — | ||
| 14 | 548А-1013520 | 45 3614 2127 | Кронштейн | 1 | — | ||
| 15 | 201458 | 45 9346 1524 | Болт | 2 | — | ||
| 16 | 548А-1013150-10 | 45 3614 4285 | Теплообменник водомасляный | 1 | — | ||
| 17 | 540А-1712431-03 | 45 3616 4689 | Шланг | 2 | — | ||
| 18 | 548А-1013510 | 45 3614 2125 | Кронштейн | 1 | — | ||
| 19 | 258055 | 45 9871 1069 | Шплинт | 1 | — | ||
| 20 | 250871 | 45 9553 1614 | Гайка | 1 | — | ||
| 21 | 252017 | 45 9811 1210 | Шайба | 1 | — | ||
| 22 | 205615 | 45 9366 1099 | Болт | 1 | — | ||
| 23 | 7521-8609135 | 45 3627 0119 | Скоба | 2 | — | ||
| 24 | 252136 | 45 9816 6067 | Шайба | 4 | — | ||
| 25 | 201509 | 45 9346 1569 | Болт | 2 | — | ||
| 26 | 7548А-1018220 | 45 3614 5903 | Маслопровод | 1 | — | ||
| 27 | 7548А-1018226 | 45 3614 5905 | Маслопровод | 1 | — | ||
| 28 | 344427 | 45 9871 1517 | Хомут 55 | 3 | — | ||
| 29 | 297575 | 45 9952 7212 | Шплинт | 3 | — | ||
| 30 | 297580 | 45 9985 1415 | Пряжка | 3 | — | ||
| 31 | 297594 | 45 9985 1292 | Лента | 3 | — | ||
| 32 | 201454 | 45 9346 1520 | Болт | 2 | — | ||
| 33 | 344621 | 45 3611 0721 | Кляммер | 2 | — | ||
| 34 | 540-1712435-03 | 45 3613 7144 | Шланг | 1 | — | ||
| 35 | 548А-1018168 | 45 3614 1634 | Маслопровод | 1 | — | ||
| 36 | 201499 | 45 9346 1561 | Болт | 2 | — | ||
| 37 | 540В-3408106 | 45 3613 1689 | Скоба | 2 | — | ||
| 38 | 548А-1013506 | 45 3614 2124 | Стяжка | 4 | — | ||
| 39 | 201457 | 45 9346 1523 | Болт | 4 | — | ||
| 40 | 540А-1018191-01 | 45 3614 1248 | Прокладка | 2 | — | ||
| 41 | 548А-1013500 | 45 3614 2120 | Кронштейн | 1 | — | ||
| 42 | 7548А-1018164-01 | 45 3614 7547 | Маслопровод | 1 | — | ||

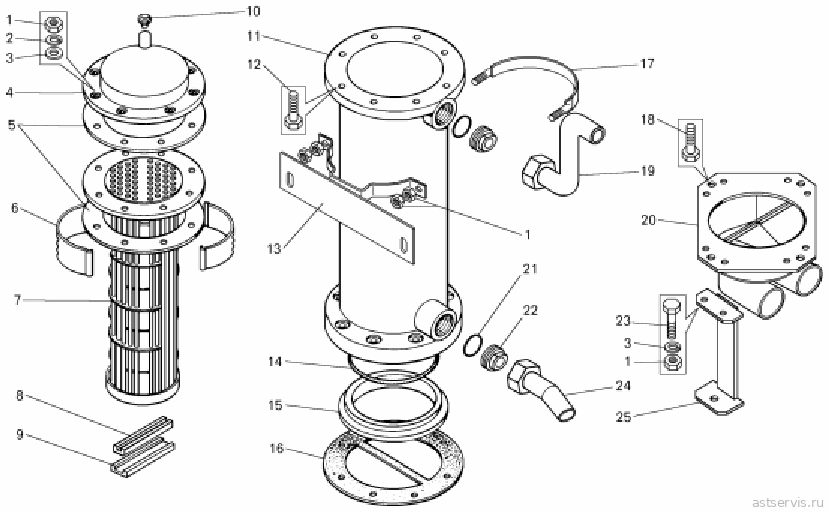

Рисунок 2.1.3 – Теплообменник водомасляный
Таблица 2.1.3 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 250512 | 45 9553 1057 | Гайка | 22 | — | ||
| 2 | 252006 | 45 9811 1207 | Шайба | 24 | — | ||
| 3 | 252136 | 45 9816 6067 | Шайба | 18 | — | ||
| 4 | 543-1714026 | 45 3613 9349 | Крышка | 1 | — | ||
| 5 | 543-1714029-Б | 45 3615 2124 | Прокладка | 2 | — | ||
| 6 | 547-1752114 | 45 3617 1955 | Вставка | 16 | — | ||
| 7 | 548А-1013180 | 45 3614 0391 | Охлаждающий элемент | 1 | — | ||
| 8 | 543-1714101 | 45 3615 2165 | Шнур уплотнительный | 1 | — | ||
| 9 | 548А-1013527 | 45 3614 2130 | Планка | 1 | — | ||
| 10 | 262542 | 45 9932 1302 | Пробка | 1 | — | ||
| 11 | 548А-1013652 | 45 3614 2442 | Корпус | 1 | — | ||
| 12 | 200319 | 45 9326 1063 | Болт | 8 | — | ||
| 13 | 548А-1013446-10 | 45 3614 4164 | Кронштейн | 1 | — | ||
| 14 | 190-205-85-2-2 | 25 3111 3452 | Кольцо | 1 | — | ||
| 15 | 548А-1013668 | 45 3614 2445 | Кольцо распорное | 1 | — | ||
| 16 | 548А-1013666 | 45 3614 2444 | Прокладка | 1 | — | ||
| 17 | 548А-1013465 | 45 3614 2107 | Хомут | 1 | — | ||
| 18 | 201509 | 45 9346 1569 | Болт | 8 | — | ||
| 19 | 75485-1013420 | 45 3613 7853 | Патрубок | 1 | — | ||
| 20 | 7548-1013170-20 | 45 3613 6707 | Коллектор | 1 | — | ||
| 21 | 045-053-46-2-2 | 45 3111 3263 | Кольцо | 2 | — | ||
| 22 | 75485-1013392-10 | 45 3613 8755 | Патрубок | 2 | — | ||
| 23 | 201501 | 45 9346 1563 | Болт | 2 | — | ||
| 24 | 548А-1013430-20 | 45 3614 4277 | Патрубок | 1 | — | ||
| 25 | 548А-1013670-11 | 45 3614 4149 | Опора | 1 | — | ||
Рисунок 2.1.4 – Система пневмостартерного пуска двигателя на самосвале БЕЛА3-7547
Таблица 2.1.4 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7549-1032180 | 45 3638 1426 | Клапан пусковой | 1 | — | ||
| 2 | 540С-1308038 | 45 9836 0242 | Кольцо | 1 | — | ||
| 3 | 7549-1032192 | 45 3638 1428 | Упор пружины | 1 | — | ||
| 4 | 7549-1032194 | 45 3638 1429 | Пружина | 1 | — | ||
| 5 | 044-050-36-2-2 | 25 3111 3159 | Кольцо | 1 | — | ||
| 6 | 7549-1032182 | 45 3638 1427 | Клапан | 1 | — | ||
| 7 | 7549-1032196 | 45 3638 1430 | Уплотнитель | 1 | — | ||
| 8 | 040-045-30-2-2 | 25 3111 3115 | Кольцо | 1 | — | ||
| 9 | 7549-1032186 | 45 3638 1391 | Корпус | 1 | — | ||
| 10 | 403-3505126-01 | 45 4211 2407 | Сетка | 1 | — | ||
| 11 | 050-055-30-2-2 | 25 3111 3118 | Кольцо | 1 | — | ||
| 12 | 75191-3504236 | 45 3633 1430 | Прижим | 1 | — | ||
| 13 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 1 | — | ||
| 14 | 403-3505108-Б | 45 4211 1305 | Корпус бачка | 1 | — | ||
| 15 | 252157 | 45 9816 6008 | Шайба 12 Л | 1 | — | ||
| 16 | 250615 | 45 9953 1260 | Гайка М12 | 1 | — | ||
| 17 | 75191-3504072 | 45 3633 1428 | Кронштейн | 1 | — | ||
| 18 | 201418 | 45 9346 1504 | Болт М6х16 | 7 | — | ||
| 19 | 250508 | 45 9553 1054 | Гайка М6-6Н | 2 | — | ||
| 20 | 252134 | 45 9816 6045 | Шайба 6 | 7 | — | ||
| 21 | 7512-1031443 | 45 3641 0376 | Трубка | 1 | — | ||
| 22 | 7519-2130308 | 45 3633 0953 | Наконечник | 1 | — | ||
| 23 | 344771 | 45 9981 6798 | Ниппель | 1 | — | ||
| 24 | 549А-3724395 | 45 3619 2678 | Прокладка | 2 | — | ||
| 25 | 201469* | 45 9346 1533 | Болт М8х55 | 2 | — | ||
| 26 | 252135* | 45 9816 6046 | Шайба 8 ОТ | 2 | — | ||
| 27 | 315412 | 45 3625 1966 | Кляммер | 2 | — | ||
| 28 | 7512-1031440 | 45 3641 0372 | Воздухопровод | 1 | — | ||
| 29 | 7548А-1031250 | 45 3614 6343 | Труба | 1 | — | ||
| 30 | 7549-1063010 | 45 3638 1435 | Дозатор смазки | 1 | — | ||
| 31 | 250512 | 45 9553 1057 | Гайка М10-6н | 14 | — | ||
| 32 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 6 | — | ||
| 33 | 341003 | 45 9957 3002 | Шпилька М10х25 | 6 | — | ||
| 34 | 379053 | 45 9981 8294 | Угольник | 2 | — | ||
| 35 | 7547-1031447 | 45 3611 2476 | Воздухопровод | 1 | — | ||
| 36 | 402741 | 45 9984 8478 | Угольник | 1 | — | ||
| 37 | 374939 | 45 9958 4217 | Гайка М22 | 3 | — | ||
| 38 | 376145 | 45 9958 6230 | Шайба 22 | 5 | — | ||
| 39 | 020-025-30-2-2 | 25 3111 3101 | Кольцо | 5 | — | ||
| 40 | 540-1712435-03 | 45 3613 7144 | Шланг | 1 | — | ||
| 41 | КЭМ-18 | 45 7518 0026 | Клапан электромагнитный | 1 | — | ||
| 42 | 344529 | 45 9981 6474 | Угольник | 2 | — | ||
| 43 | 314612 | 45 9981 3364 | Ниппель | 1 | — | ||
| 44 | 7547-1031442 | 45 3611 2294 | Воздухопровод | 1 | — | ||
| 45 | 201469 | 45 9346 1533 | Болт М8х55 | 2 | — | ||
| 46 | 250510 | 45 9553 1055 | Гайка М8-6Н | 2 | — | ||
| 47 | 252005 | 45 9811 1206 | Шайба 8 | 2 | — | ||
| 48 | 252135 | 45 9816 6046 | Шайба 8ОТ | 2 | — | ||
| 49 | 7547-1031441 | 45 3611 2293 | Воздухопровод | 1 | — | ||
| 50 | 7548А-1031200 | 45 3614 6339 | Труба | 1 | — | ||
| 51 | 7523-8609380-01 | 45 3637 0434 | Рукав высокого давления | 1 | — | ||
| 52 | 75211-1032800-10 | 45 3627 6100 | Кран | 1 | — | ||
| 53 | 75481-1031220 | 45 3614 6157 | Трубопровод | 1 | — | ||
| 54 | 75481-1031010 | 45 3614 6151 | Баллон воздушный | 1 | — | ||
| 55 | 75481-1031460 | 45 3614 6158 | Хомут | 2 | — | ||
| 56 | 75481-1031311 | 45 3614 6155 | Кронштейн | 1 | — | ||
| 57 | 75481-1031310 | 45 3614 6159 | Кронштейн | 1 | — | ||
| 58 | 202297 | 45 9346 1778 | Болт М22х40 | 8 | — | ||
| 59 | 252142 | 45 9816 6053 | Шайба 22Т | 8 | — | ||
| 60 | 7548А-1031450 | 45 3614 6344 | Патрубок | 1 | — | ||
| 61 | 055-060-30-2-2 | 25 3111 3121 | Кольцо | 1 | — | ||
| 62 | 100-3515010 | 45 9135 0104 | Клапан защитный одинарный | 2 | — | ||
| 63 | 342444 | 45 9957 4027 | Гайка М27 | 1 | — | ||
| 64 | 7547-1031037 | 45 3611 2474 | Приставка | 1 | — | ||
| 65 | 404314 | 45 9984 8624 | Штуцер | 2 | — | ||
| 66 | 7548А-1031298 | 45 3614 7843 | Трубка | 1 | — | ||
| 67 | 75405-3506084 | 45 3616 6094 | Шланг | 1 | — | ||
| 68 | 548А-1104694-01 | 45 3614 2267 | Прокладка | 4 | — | ||
| 69 | 315407 | 45 3414 3495 | Кляммер | 2 | — | ||
| 70 | 7548А-1031300 | 45 3614 7944 | Трубка | 1 | — | ||
| 71 | 379187 | 45 3414 3511 | Кляммер | 1 | — | ||
| 72 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 2 | — | ||
| 73 | 344757 | 45 9981 6763 | Ниппель | 1 | — | ||
| 74 | 75481-1031470 | 45 3614 6143 | Угольник | 1 | — | ||
| 75 | 7519-8609489 | 45 3633 0016 | Кольцо защитное | 1 | — | ||
| 76 | 036-041-30-2-2 | 25 3111 3113 | Кольцо | 1 | — | ||
| 77 | 342450 | 45 3957 4284 | Гайка М39 | 1 | — | ||
| 78 | 75405-3506080 | 45 3616 6091 | Шланг | 1 | — | ||
| 79 | 402776 | 45 9984 8499 | Угольник | 1 | — | ||
| 80 | 540-1712417 | 45 3613 4446 | Патрубок | 2 | — | ||
| 81 | 045 050-30-2-2 | 25 3111 3117 | Кольцо | 2 | — | ||
| 82 | 344525 | 45 9981 6464 | Угольник | 1 | — | ||
| 83 | 549А-3504194 | 45 3619 8128 | Крышка бачка | 1 | — | ||
| 84 | 75600-1031490 | 45 3626 6507 | Крышка | 1 | — | ||
| 85 | 75213-8608750 | 45 3627 5953 | Цепочка | 1 | — | ||
| 86 | 75600-1031496 | 45 3626 6510 | Пластина | 1 | — | ||
| 87 | 540-3506020 | 45 3613 1749 | Переходник | 1 | — | ||
* — поступает с двигателем
Рисунок 2.1.5 – Дозатор смазки
Таблица 2.1.5 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7549-1063020 | 45 3638 1437 | Поршень в сборе | 1 | — | ||
| 2 | 7549-1063022 | 45 3638 1438 | Поршень | 1 | — | ||
| 3 | 548А-1709125 | 45 3614 2408 | Пружина | 1 | — | ||
| 4 | 7549-1063030 | 45 3638 1441 | Клапан в сборе | 1 | — | ||
| 5 | 7549-1063032 | 45 3638 1442 | Корпус клапана | 1 | — | ||
| 6 | 7549-1063036 | 45 3638 1443 | Уплотнитель | 1 | — | ||
| 7 | 7549-1063026 | 45 3638 1439 | Дроссель | 1 | — | ||
| 8 | 006-009-19-2-2 | 25 3111 3014 | Кольцо | 1 | — | ||
| 9 | 7549-1063027 | 45 3638 1440 | Дроссель | 1 | — | ||
| 10 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 1 | — | ||
| 11 | 020-025-30-2-2 | 25 3111 3101 | Кольцо | 1 | — | ||
| 12 | 540В-1018210 | 45 3613 0089 | Пружина | 1 | — | ||
| 13 | 012-016-25-2-2 | 25 3111 3059 | Кольцо | 1 | — | ||
| 14 | 7549-1063014 | 45 3638 1436 | Корпус дозатора | 1 | — | ||
| 15 | 015-019-25-2-2 | 25 3111 3063 | Кольцо | 1 | — | ||
| 16 | 7549-1063040 | 45 3638 1444 | Клапан | 1 | — | ||
Рисунок 2.1.6 – Кран
Таблица 2.1.6 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75211-1032812-10 | 45 3627 6103 | Переходник | 1 | — | ||
| 2 | 050-055-30-2-2 | 25 3111 3118 | Кольцо | 1 | — | ||
| 3 | 035-040-30-2-2 | 25 3111 3112 | Кольцо | 2 | — | ||
| 4 | 75211-1032832-10 | 45 3627 6106 | Шток крана | 1 | — | ||
| 5 | 75211-1032822-10 | 45 3627 6104 | Рукоятка | 1 | — | ||
| 6 | 549А-4202179 | 45 3619 2949 | Кольцо стопорное | 1 | — | ||
| 7 | 75211-1032815 | 45 3627 6107 | Клапан в сборе | 1 | — | ||
| 8 | 75211-1032830-10 | 45 3627 6105 | Клапан | 1 | — | ||
| 9 | СКУ-ПФЛ-74 | -- | Полиуретан | 0,01кг | — | ||
| 10 | 75211-1032802-10 | 45 3627 6101 | Корпус крана | 1 | — | ||
| 11 | 252134 | 45 9816 6045 | Шайба 6Т | 1 | — | ||
| 12 | 201422 | 45 9346 1508 | Болт М6х25 | 1 | — | ||
Рисунок 2.1.7 – Установка пневмостартера
Таблица 2.1.7 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 340348 | 45 9348 1667 | Болт М14х45 | 2 | — | ||
| 2 | 252138 | 45 9816 6069 | Шайба 14 ОТ | 2 | — | ||
| 3 | 75481-1026290 | 45 3614 6320 | Прижим | 1 | — | ||
| 4 | 7548А-1026010 | 45 3614 6329 | Пневмостартер | 1 | — | ||
| 5 | 340178 | 45 9957 1034 | Болт М10х30 | 4 | — | ||
| 6 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 4 | — | ||
| 7 | 7548А-1026240-10 | 45 3614 7546 | Кронштейн | 1 | — | ||
| 8 | 343522 | 45 9951 8141 | Штифт 8х16 | 2 | — | ||
Рисунок 2.1.8 – Пневмостартер
Таблица 2.1.8 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7549-1026100 | 45 3638 1754 | Пневмодвигатель | 1 | — | ||
| 2 | 115-125-58-2-2 | 25 3111 3371 | Кольцо | 1 | — | ||
| 3 | 7548А-1026200 | 45 3614 7553 | Привод | 1 | — | ||
| 4 | 252136 | 45 9816 6067 | Шайба 10 | 4 | — | ||
| 5 | 201495 | 45 9356 1557 | Болт М10х20 | 4 | — | ||
| 6 | 7549-1061010 | 45 3638 1948 | Глушитель в сборе | 1 | — | ||
| 7 | 7549-1061030 | 45 3638 1951 | Фланец | 1 | — | ||
| 8 | 7549-1061040 | 45 3638 1952 | Сетка глушителя | 2 | — | ||
| 9 | 250508 | 45 9553 1054 | Гайка М6 | 4 | — | ||
| 10 | 252134 | 45 9816 6045 | Шайба 6Т | 4 | — | ||
| 11 | 221608 | 45 9412 1112 | Винт М6х6 | 4 | — | ||
| 12 | 7549-1061012 | 45 3638 1949 | Корпус глушителя | 1 | — | ||
| 13 | 201464 | 45 9346 1530 | Болт М8х40 | 13 | — | ||
| 14 | 252135 | 45 9816 6046 | Шайба 8Т | 13 | — | ||
Рисунок 2.1.9 – Пневмодвигатель
Таблица 2.1.9 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7549-1026109 | 45 3638 1760 | Крышка подшипника | 1 | — | ||
| 2 | 065-070-30-2-2 | 25 3111 3126 | Кольцо | 1 | — | ||
| 3 | 60305 | 46 1913 1855 | Подшипник | 1 | — | ||
| 4 | 7549-1026103 | 45 3638 1757 | Крышка | 1 | — | ||
| 5 | 340018 | 00 3400 1800 | Болт | 4 | — | ||
| 6 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 4 | — | ||
| 7 | 7549-1026107 | 45 3638 2115 | Кольцо | 2 | — | ||
| 8 | 7549-1026102 | 45 3638 1756 | Гильза | 1 | — | ||
| 9 | 252134 | 45 9816 6045 | Шайба 6Т | 3 | — | ||
| 10 | 201420 | 45 9346 1506 | Болт М6х20 | 3 | — | ||
| 11 | 258747 | 45 9851 8175 | Штифт 6х10 | 2 | — | ||
| 12 | 7549-1026101 | 45 3638 1755 | Ротор | 1 | — | ||
| 13 | 7549-1026104 | 45 3638 1758 | Крышка гильзы | 1 | — | ||
| 14 | 090-096-36-2-2 | 25 3111 3199 | Кольцо | 1 | — | ||
| 15 | 76-180306КС | 46 1983 5594 | Подшипник | 1 | — | ||
| 16 | 7549-1026205 | 45 3638 1767 | Кольцо | 2 | — | ||
| 17 | 7549-1026111 | 45 3638 1761 | Шестерня ведущая | 1 | — | ||
| 18 | 7549-1026105 | 45 3638 1759 | Корпус | 1 | — | ||
| 19 | 341405 | 00 3414 0500 | Винт | 1 | — | ||
| 20 | 7549-1026113 | 45 3638 1762 | Пластина | 5 | — | ||
Рисунок 2.1.10 – Привод пневмостартера
Таблица 2.1.10 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7549-1026260 | 45 3638 1784 | Вал привода в сборе | 1 | — | ||
| 2 | 500-3502134 | 45 3416 1122 | Кольцо | 1 | — | ||
| 3 | 7549-1026264 | 45 3638 1788 | Кольцо упорное | 1 | — | ||
| 4 | 7549-1026262 | 45 3638 1786 | Полумуфта ведомая | 1 | — | ||
| 5 | 7549-1026263 | 45 3638 1787 | Корпус пружины | 1 | — | ||
| 6 | 7549-1026265 | 45 3638 1789 | Пружина муфты | 1 | — | ||
| 7 | 7549-1026266-10 | 45 3638 2030 | Упор пружины | 1 | — | ||
| 8 | 7549-1026261-10 | 45 3638 2031 | Корпус вала привода | 1 | — | ||
| 9 | 7549-1026413 | 45 3638 1793 | Сапун в сборе | 1 | — | ||
| 10 | 7549-1026414 | 45 3638 1794 | Шток сапуна | 1 | — | ||
| 11 | 7549-1026415 | 45 3638 1795 | Корпус | 1 | — | ||
| 12 | 7549-1026416 | 45 3638 1796 | Пружина сапуна | 1 | — | ||
| 13 | 7549-1026417 | 45 3638 1797 | Упор | 1 | — | ||
| 14 | 7549-1026270 | 45 3638 1791 | Корпус привода с подшипником | 1 | — | ||
| 15 | 80210АК | 46 1923 4466 | Подшипник | 1 | — | ||
| 16 | 1,2-50х70-3 | 25 3131 3108 | Манжета | 2 | — | ||
| 17 | 75481-1026271 | 45 3614 6107 | Корпус привода | 1 | — | ||
| 18 | 75481-1026201 | 45 3614 6105 | Шестерня стартера | 1 | — | ||
| 19 | 340027 | 00 3400 2700 | Болт | 1 | — | ||
| 20 | 7549-1026250 | 45 3638 1781 | Полумуфта с поршнем в сборе | 1 | — | ||
| 21 | 7549-1026251 | 45 3638 1782 | Поршень | 1 | — | ||
| 22 | 9590-8530684 | 45 9836 0041 | Кольцо 1А60 | 1 | — | ||
| 23 | 6-1000912Л | 46 1223 7056 | Подшипник | 1 | — | ||
| 24 | 7549-1026252 | 45 3638 1783 | Полумуфта ведущая | 1 | — | ||
| 25 | 549-3401538 | 45 9836 0236 | Кольцо 1Б52 | 1 | — | ||
| 26 | 201495 | 45 9346 1557 | Болт | 1 | — | ||
| 27 | 252156 | 45 9816 6007 | Шайба | 1 | — | ||
| 28 | 252006 | 45 9811 1207 | Шайба | 1 | — | ||
| 29 | 70-180203АК1С9 | 46 1982 5124 | Подшипник | 1 | — | ||
| 30 | 7549-1026202 | 45 3638 1765 | Кольцо | 1 | — | ||
| 31 | 7549-1026203 | 45 3638 1766 | Втулка | 1 | — | ||
| 32 | 104-110-36-2-2 | 25 3111 3209 | Кольцо | 1 | — | ||
| 33 | 090-096-36-2-2 | 25 3111 3199 | Кольцо | 1 | — | ||
| 34 | 7549-1026209 | 45 3638 1770 | Упор пружины | 1 | — | ||
| 35 | 7549-1026207 | 45 3638 1769 | Пружина | 1 | — | ||
| 36 | 7549-1026206-10 | 45 3638 1062 | Кольцо упорное | 1 | — | ||
| 37 | 075-080-30-2-2 | 25 3111 3131 | Кольцо | 1 | — | ||
| 38 | 7549-1026221-01 | 45 3638 2116 | Кольцо шлицевое | 1 | — | ||
| 39 | 7549-1026230 | 45 3638 1774 | Вал-шестерня в сборе | 1 | — | ||
| 40 | 7549-1026236 | 45 3638 1780 | Кольцо резьбовое | 1 | — | ||
| 41 | 7549-1026233 | 45 3638 1777 | Кольцо ведомое | 2 | — | ||
| 42 | 7549-1026234 | 45 3638 1778 | Кольцо фрикционное | 2 | — | ||
| 43 | 7549-1026232 | 45 3638 1776 | Венец шестерни | 1 | — | ||
| 44 | 7549-1026235 | 45 3638 1779 | Пружина | 2 | — | ||
| 45 | 7549-1026231 | 45 3638 1775 | Вал шестерни | 1 | — | ||
| 46 | 7549-1026220 | 45 3638 1771 | Редуктор в сборе | 1 | — | ||
| 47 | 525-1701034 | 45 3611 0059 | Кольцо 1Б82 | 1 | — | ||
| 48 | 110А | 46 1210 0008 | Подшипник | 1 | — | ||
| 49 | 549-3401539 | 45 9836 0036 | Кольцо 1Б50 | 1 | — | ||
| 50 | 223039 | 45 9422 1081 | Винт | 2 | — | ||
| 51 | 7549-1026222 | 45 3638 1773 | Корпус | 1 | — | ||
Рисунок 2.1.11 – Установка пускового подогревателя на самосвале БЕЛА3-7547
Таблица 2.1.11 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 262543 | 45 9932 1303 | Пробка к3/8 | 1 | — | ||
| 2 | 7548А1-1015829 | 45 3614 8361 | Патрубок | 1 | — | ||
| 3 | 236-1011296 | 45 6621 1267 | Прокладка | 2 | — | ||
| 4 | 252135 | 45 9816 6046 | Шайба 8Т | 5 | — | ||
| 5 | 250510 | 45 9553 1055 | Гайка М8-6Н | 5 | — | ||
| 6 | 341025 | 45 9957 3028 | Шпилька | 1 | — | ||
| 7 | 344622 | 45 3611 0722 | Кляммер | 1 | — | ||
| 8 | 252037 | 45 9811 1255 | Шайба 6 | 7 | — | ||
| 9 | 252134 | 45 9816 6045 | Шайба 6Т | 7 | — | ||
| 10 | 250508 | 45 9553 1054 | Гайка М6-6Н | 6 | — | ||
| 11 | 75406-1015814 | 45 3616 5285 | Труба | 1 | — | ||
| 12 | 530-1015818 | 45 3611 0003 | Шланг соединительный | 3 | — | ||
| 13 | 75211-1303370 | 45 3627 1296 | Хомут | 6 | — | ||
| 14 | ПС 7 | 45 9930 0005 | Кран | 1 | — | ||
| 15 | 7548А-1015806 | 45 3614 7481 | Труба | 1 | — | ||
| 16 | 7548-1015828 | 45 3611 3839 | Патрубок | 1 | — | ||
| 17 | 540А-1015010 | 45 3616 0012 | Шланг соединительный | 4 | — | ||
| 18 | 540А-1015818 | 45 3616 0016 | Труба правая | 1 | — | ||
| 19 | 540А-1015819 | 45 3616 0017 | Труба левая | 1 | — | ||
| 20 | 344425 | 45 9871 1515 | Хомут в сборе | 8 | — | ||
| 21 | 297575 | 45 9952 7212 | Шплинт | 8 | — | ||
| 22 | 297580 | 45 9985 1415 | Пряжка | 8 | — | ||
| 23 | 344488 | 45 9871 1555 | Лента | 8 | — | ||
| 24 | 7548А-1015065 | 45 3614 7585 | Патрубок | 1 | — | ||
| 25 | ПЖД-600 | 45 9115 2449 | Подогреватель | 1 | — | ||
| 26 | 75131-1015833 | 45 3644 7691 | Прокладка | 1 | — | ||
| 27 | 75131-1015898 | 45 3644 7856 | Прокладка | 1 | — | ||
| 28 | 75406-1015825 | 45 3616 5287 | Кронштейн подогревателя | 1 | — | ||
| 29 | 75406-1015700 | 45 3616 7857 | Кронштейн | 1 | — | ||
| 30 | 201540 | 45 9346 1598 | Болт М12х30 | 8 | — | ||
| 31 | 252007 | 45 9811 1208 | Шайба 12 | 4 | — | ||
| 32 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 8 | — | ||
| 33 | 250514 | 45 9553 1059 | Гайка М12-6Н | 4 | — | ||
| 34 | 201422 | 45 9346 1508 | Болт М6х25 | 6 | — | ||
| 35 | 75303-1015926 | 45 3624 7112 | Труба жаровая | 1 | — | ||
| 36 | 252135* | 45 9816 6046 | Шайба 8Т | 8 | — | ||
| 37 | 201454* | 45 9346 1520 | Болт М8х16 | 8 | — | ||
* — поступает с двигателем
Рисунок 2.1.12 – Установка двигателя КТА 19-С на самосвале БЕЛА3-75473
Таблица 2.1.12 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 216300 | 45 3921 2805 | Крыльчатка вентилятора | — | 1 | ||
| 2 | 219126 | 45 3921 6277 | Проставка | — | 1 | ||
| 3 | 75553-1308066 | 45 3637 6047 | Диск | — | 2 | ||
| 4 | 258040 | 45 9871 1051 | Шплинт | — | 8 | ||
| 5 | 374625 | 45 9958 4104 | Гайка | — | 8 | ||
| 6 | 252046 | 45 9811 1259 | Шайба | — | 8 | ||
| 7 | 7548-1001428 | 45 3613 5439 | Прокладка | — | 4 | ||
| 8 | 7548-1001432 | 45 3613 5440 | Кожух защитный | — | 4 | ||
| 9 | 7548-1001410 | 45 3613 5434 | Амортизатор верхний | — | 4 | ||
| 10 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | — | 4 | ||
| 11 | 343623 | 45 9957 8065 | Штифт | — | 4 | ||
| 12 | 252016 | 45 9811 1209 | Шайба | — | 40 | ||
| 13 | 340407 | 45 9957 1274 | Болт | — | 8 | ||
| 14 | 7548-1001429 | 45 3613 6575 | Прокладка | — | 3 | ||
| 15 | 202119 | 45 9346 1688 | Болт | — | 3 | ||
| 16 | 252139 | 45 9816 6070 | Шайба | — | 8 | аналог: 5 руб. | |
| 17 | 250560 | 45 9553 1063 | Гайка | — | 3 | ||
| 18 | 7548-1001006 | 45 3613 5409 | Балка передней опоры двигателя | — | 1 | ||
| 19 | 75483-1001010 | 45 3613 8549 | Балка передней опоры двигателя | — | 1 | ||
| 20 | S-173-А | 45 3921 2692 | Болт | — | 6 | ||
| 21 | S-603 | 45 3921 2693 | Шайба | — | 14 | ||
| 22 | 75483-1001540 | 45 3613 8561 | Кронштейн задний правый | — | 1 | ||
| 22 | 75483-1001541 | 45 3613 8562 | Кронштейн задний левый | — | 1 | ||
| 23 | КТА-19 С-600 | 45 3921 6276 | Двигатель | — | 1 | ||
| 24 | 3053193 | 45 3921 2691 | Болт | — | 8 | ||
| 25 | 7530-1001296 | 45 3624 1166 | Пластина стопорная | — | 3 | ||
| 26 | 108604 | 45 3921 0346 | Болт | — | 6 | ||
Рисунок 2.1.13 – Установка фильтра тонкой очистки масла на самосвале БЕЛА3-75473
Таблица 2.1.13 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201497 | 45 9346 1559 | Болт | — | 3 | ||
| 2 | 252136 | 45 9816 6067 | Шайба | — | 3 | ||
| 3 | 250512 | 45 9553 1057 | Гайка | — | 3 | ||
| 4 | 75483-1017040 | 45 3613 8567 | Кронштейн | — | 1 | ||
| 5 | 344765 | 45 9981 6782 | Ниппель | — | 1 | ||
| 6 | 75483-1017420 | 45 3613 8570 | Маслопровод | — | 1 | ||
| 7 | 344622 | 45 3611 0722 | Кляммер | — | 2 | ||
Рисунок 2.1.14 – Установка пускового подогревателя на самосвале БЕЛА3-75473
Таблица 2.1.14 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 252138 | 45 9816 6069 | Шайба 14 ОТ | — | 4 | ||
| 2 | 201587 | 45 9346 1641 | Болт М14х35 | — | 4 | ||
| 3 | 7545-1015825 | 45 3637 5217 | Кронштейн | — | 1 | ||
| 4 | 250514 | 45 9553 1059 | Гайка М12-6Н | — | 4 | ||
| 5 | 252137 | 45 9816 6068 | Шайба 12 ОТ | — | 4 | ||
| 6 | 252045 | 45 9811 1258 | Шайба 12 | — | 4 | ||
| 7 | 201540 | 45 9346 1598 | Болт М12х30 | — | 4 | ||
| 8 | 201422 | 45 9346 1508 | Болт М6х25 | — | 6 | ||
| 9 | 252037 | 45 9811 1255 | Шайба 6 | — | 6 | ||
| 10 | 252134 | 45 9816 6045 | Шайба 6Т | — | 6 | ||
| 11 | 250508 | 45 9553 1054 | Гайка М6-6Н | — | 6 | ||
| 12 | 75303-1015926 | 45 3624 7112 | Труба жаровая | — | 1 | ||
| 13 | ПЖД-600-1015008-А | 45 9115 2449 | Подогреватель | — | 1 | ||
| 14 | 530-1015818 | 45 3611 0003 | Шланг соединительный | — | 5 | ||
| 15 | 7545-1015806 | 45 3637 5222 | Труба | — | 1 | ||
| 16 | ПС7 | 45 9930 0005 | Кран | — | 1 | ||
| 17 | 262541 | 45 9732 1046 | Пробка | — | 1 | ||
| 18 | 75211-1015798 | 45 3627 2421 | Кран с патрубками | — | 1 | ||
| 19 | 75191-1015860 | 45 3633 2623 | Патрубок | — | |||
| 20 | 027-032-30-2-3 | 25 3111 4106 | Кольцо | — | |||
| 21 | 75211-1015800 | 45 3627 5304 | Кран муфтовый | — | |||
| 22 | 250512 | 45 9553 1057 | Гайка М10-6Н | — | 2 | ||
| 23 | 252136 | 45 9816 6067 | Шайба 10Т | — | 2 | ||
| 24 | 7521-8609135 | 45 3627 0119 | Скоба | — | 2 | ||
| 25 | 200317 | 45 9326 1062 | Болт М10х45 | — | 2 | ||
| 26 | 754831-1015815 | 45 3611 2652 | Труба | — | 1 | ||
| 27 | 75211-1303370 | 45 3627 1296 | Хомут | — | 12 | ||
| 28 | ВС11-0 | 45 9930 0076 | Кран | — | 1 | ||
| 29 | 754831-1015806 | 45 3611 4181 | Труба | — | 1 | ||
| 30 | 754831-1015854 | 45 3611 4276 | Шланг соединительный | — | 1 | ||
| 31 | 344631 | 45 3611 0790 | Кляммер | — | 1 | ||
| 32 | 252135 | 45 9816 6046 | Шайба 8Т | — | 1 | ||
| 33 | * | Болт М8х16 | — | 1 | |||
| 34 | 75553-1303280 | 45 3637 4196 | Патрубок | — | 1 | ||
* — Поступает с двигателем
Написать
