← Содержание каталога | 2.1 Установка двигателя, система смазки, пневмостартерный пуск | 2.3 Система выпуска отработавших газов →
Рисунки раздела:
- Рисунок 2.2.1 – Установка воздушного фильтра на самосвале БЕЛА3-7547
- Рисунок 2.2.2 – Установка воздушного фильтра на самосвале БЕЛА3-75473
- Рисунок 2.2.3 – Фильтр воздушный
- Рисунок 2.2.4 – Установка топливного бака и топливопроводов на самосвале БЕЛА3-7547
- Рисунок 2.2.5 – Бак топливный самосвала БЕЛА3-7547
- Рисунок 2.2.6 – Установка топливного бака и топливопроводов на самосвале БЕЛА3-75473

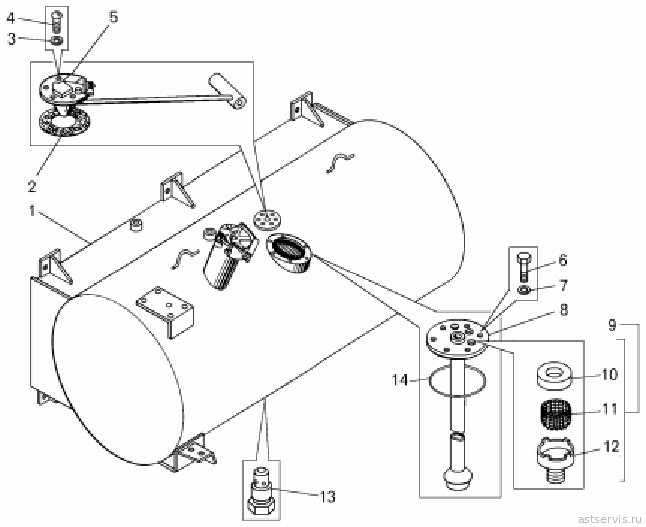

- Рисунок 2.2.7 – Бак топливный самосвала БЕЛА3-75473
- Рисунок 2.2.8 – Обогреватель топлива с фильтром самосвала БЕЛА3-75473

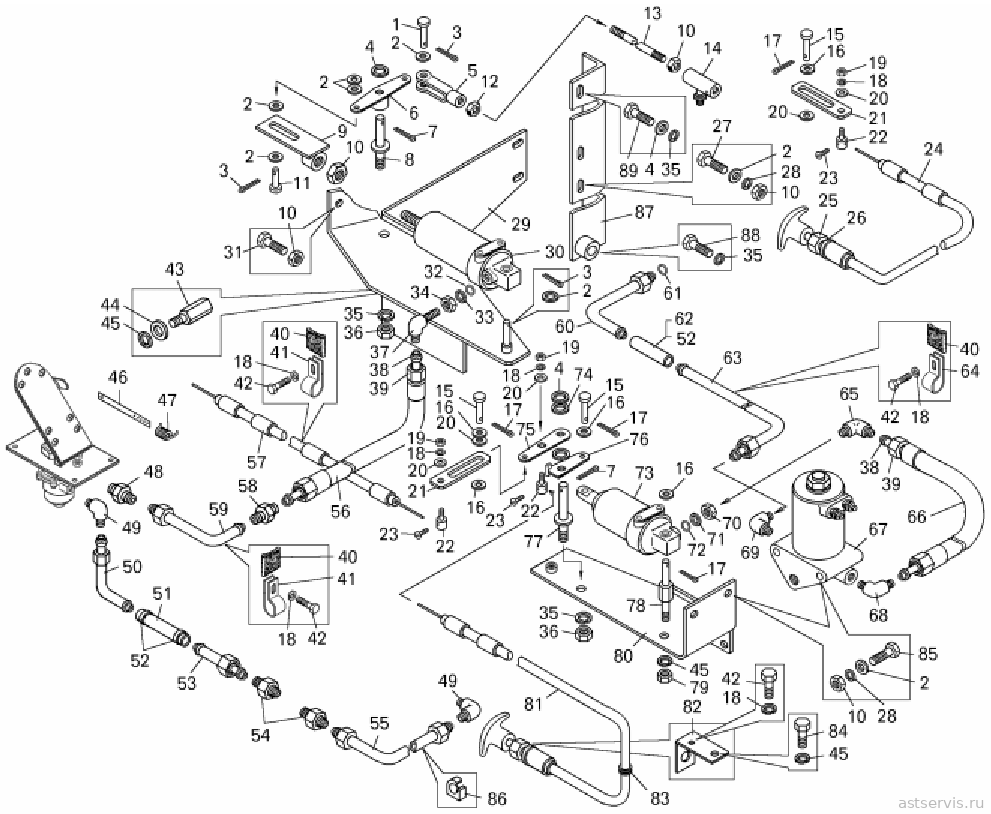

- Рисунок 2.2.9 – Привод управления подачей топлива самосвала БЕЛА3-7547

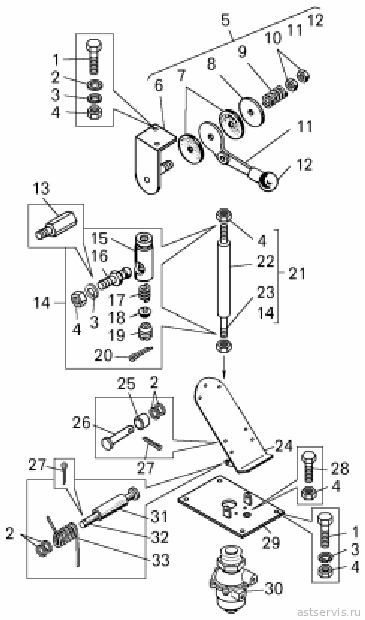

- Рисунок 2.2.10 – Педаль привода подачи топлива, клапан пневматический и их установка на самосвале БЕЛА3-7547

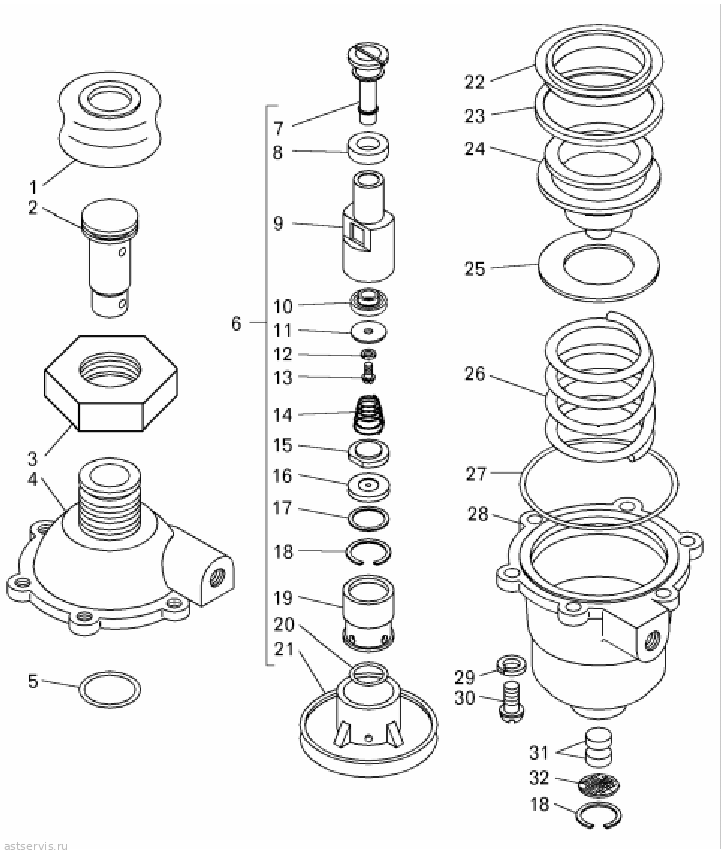

- Рисунок 2.2.11 – Клапан пневматический самосвала БЕЛА3-7547
- Рисунок 2.2.12 – Привод управления подачей топлива самосвала БЕЛА3-75473

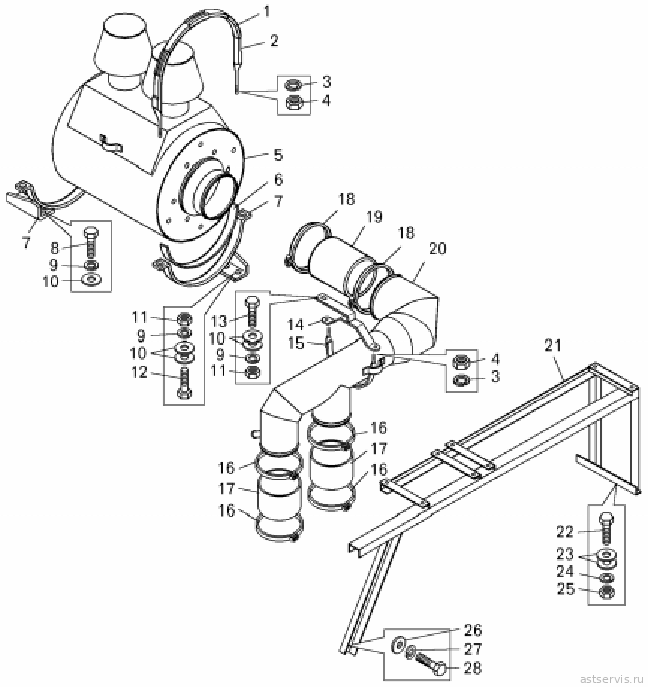

Рисунок 2.2.1 – Установка воздушного фильтра на самосвале БЕЛА3-7547
Таблица 2.2.1 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 540А-1018118 | 45 3616 3678 | Прокладка | 6 | ― | ||
| 2 | 7548D-1109590 | 45 3614 7815 | Хомут | 2 | ― | ||
| 3 | 252156 | 45 9816 6007 | Шайба 10Л | 6 | ― | ||
| 4 | 250512 | 45 9553 1057 | Гайка М10 | 6 | ― | ||
| 5 | 7547-1109010-10 | 45 3611 4064 | Фильтр воздушный | 1 | ― | ||
| 6 | 7548D-1109131 | 45 3614 7799 | Прокладка | 2 | ― | ||
| 7 | 7548D-1109120 | 45 3614 7816 | Кронштейн | 2 | ― | ||
| 8 | 201456 | 45 9346 1522 | Болт М8х16 | 2 | ― | ||
| 9 | 252135 | 45 9816 6046 | Шайба 8Т | 5 | ― | ||
| 10 | 342515 | 45 9957 6002 | Шайба 8 | 8 | ― | ||
| 11 | 250510 | 45 9553 1055 | Гайка М8 | 3 | ― | ||
| 12 | 201460 | 45 9346 1526 | Болт М8х30 | 2 | ― | ||
| 13 | 201458 | 45 9346 1524 | Болт М8х25 | 1 | ― | ||
| 14 | 7547-1109800 | 45 3611 2253 | Кронштейн | 1 | ― | ||
| 15 | 7548D-1109352 | 45 3614 7814 | Лента | 1 | ― | ||
| 16 | 7548-1109580 | 45 3613 5516 | Хомут | 4 | ― | ||
| 17 | 7548-1109319 | 45 3613 5508 | Шланг | 2 | ― | ||
| 18 | 7549-1109580 | 45 3638 1931 | Хомут | 2 | ― | ||
| 19 | 7513-1109248 | 45 3641 2776 | Шланг | 1 | ― | ||
| 20 | 7547-1109224 | 45 3611 2256 | Трубопровод | 1 | ― | ||
| 21 | 7548D-1109320 | 45 3614 7913 | Кронштейн | 1 | ― | ||
| 22 | 201540 | 45 9346 1598 | Болт М12х30 | 1 | ― | ||
| 23 | 252045 | 45 9811 1258 | Шайба 12 | 2 | ― | ||
| 24 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 1 | ― | ||
| 25 | 250514 | 45 9553 1059 | Гайка М12 | 1 | ― | ||
| 26 | 252046 | 45 9811 1259 | Шайба 14 | 2 | ― | ||
| 27 | 252138 | 45 9816 6069 | Шайба 14 ОТ | 2 | ― | ||
| 28 | 201587 | 45 9346 1641 | Болт М14х35 | 2 | ― | ||

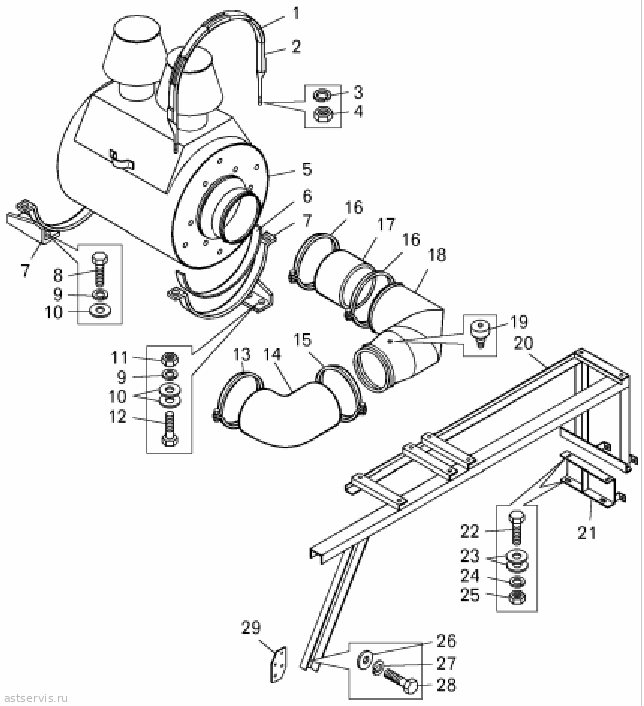

Рисунок 2.2.2 – Установка воздушного фильтра на самосвале БЕЛА3-75473
Таблица 2.2.2 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 540А-1018118 | 45 3616 3678 | Прокладка | ― | 6 | ||
| 2 | 7548D-1109590 | 45 3614 7815 | Хомут | ― | 2 | ||
| 3 | 252156 | 45 9816 6007 | Шайба 10Л | ― | 4 | ||
| 4 | 250512 | 45 9553 1057 | Гайка М10 | ― | 4 | ||
| 5 | 7547-1109010-10 | 45 3611 4064 | Фильтр воздушный | ― | 1 | ||
| 6 | 7548D-1109131 | 45 3614 7799 | Прокладка | ― | 2 | ||
| 7 | 7548D-1109120 | 45 3614 7816 | Кронштейн | ― | 2 | ||
| 8 | 201454 | 45 9346 1520 | Болт М8х16 | ― | 2 | ||
| 9 | 252135 | 45 9816 6046 | Шайба 8Т | ― | 4 | ||
| 10 | 342515 | 45 9957 6002 | Шайба 8 | ― | 6 | ||
| 11 | 250510 | 45 9553 1055 | Гайка М8 | ― | 2 | ||
| 12 | 201460 | 45 9346 1526 | Болт М8х30 | ― | 2 | ||
| 13 | 125741* | 45 3921 0081 | Хомут 6 | ― | 1 | ||
| 14 | 3030515 | 45 3921 2505 | Шланг угловой 90 5,5/7* | ― | 1 | ||
| 15 | 125742 | 45 3921 0082 | Хомут | ― | 1 | ||
| 16 | 7549-1109580 | 45 3638 1931 | Хомут | ― | 2 | ||
| 17 | 75125-1109248 | 45 3641 2244 | Шланг | ― | 1 | ||
| 18 | 75483-1109224-10 | 45 3611 2755 | Трубопровод | ― | 1 | ||
| 19 | ДСФ-65 | 45 7310 0014 | Датчик засоренности воздушных фильтров | ― | 1 | ||
| 20 | 7548D-1109320 | 45 3614 7913 | Кронштейн | ― | 1 | ||
| 21 | 75474-1109120 | 45 3611 2754 | Кронштейн | ― | 1 | ||
| 22 | 201540 | 45 9346 1598 | Болт М12х30 | ― | 3 | ||
| 23 | 252007 | 45 9811 1208 | Шайба 12 | ― | 5 | ||
| 24 | 252137 | 45 9816 6068 | Шайба 12 ОТ | ― | 3 | ||
| 25 | 250514 | 45 9553 1059 | Гайка М12 | ― | 3 | ||
| 26 | 252046 | 45 9811 1259 | Шайба 14 | ― | 5 | ||
| 27 | 252138 | 45 9816 6069 | Шайба 14 ОТ | ― | 4 | ||
| 28 | 201587 | 45 9346 1641 | Болт М14х35 | ― | 4 | ||
| 29 | 75474-1109178 | 45 3611 2750 | Пластина | ― | 1 | ||
* — поставляется с двигателем

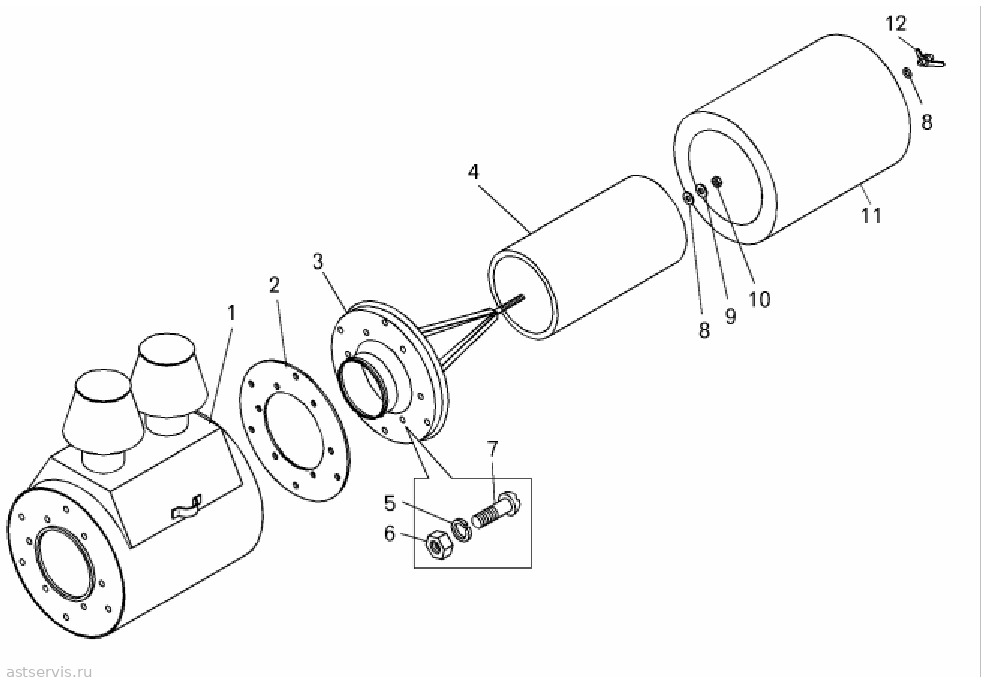

Рисунок 2.2.3 – Фильтр воздушный
Таблица 2.2.3 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-1109050 | 45 3611 2408 | Корпус воздушного фильтра | 1 | 1 | ||
| 2 | 75125-1109297 | 45 3641 3641 | Прокладка | 1 | 1 | ||
| 3 | 7548D-1109420 | 45 3614 7807 | Держатель фильтрующего элемента | 1 | 1 | ||
| 4 | ЭФВ-СФ-01-03-01* | 45 3921 3117 | Элемент фильтрующий | 1 | 1 | ||
| 4 | AF 880* | - | Элемент фильтрующий | 1 | 1 | ||
| 5 | 342515 | 45 9957 6002 | Шайба 8Т | 12 | 12 | ||
| 6 | 250510 | 45 9553 1055 | Гайка М8-6H | 12 | 12 | ||
| 7 | 224682 | 45 9462 1137 | Винт М8х16 | 12 | 12 | ||
| 8 | 75125-1109916 | 45 3641 3637 | Прокладка уплотнительная | 2 | 2 | ||
| 9 | 252017 | 45 9811 1210 | Шайба 16 | 1 | 1 | ||
| 10 | 250560 | 45 9553 1063 | Гайка М16-6Н | 1 | 1 | ||
| 11 | ЭФВ-СФ-01-03* | 45 3921 3094 | Элемент фильтрующий | 1 | 1 | ||
| 11 | AF 899М* | - | Элемент фильтрующий | 1 | 1 | ||
| 12 | 75125-1109670 | 45 3641 6778 | Держатель | 1 | 1 | ||
* — взаимозаменяемые детали

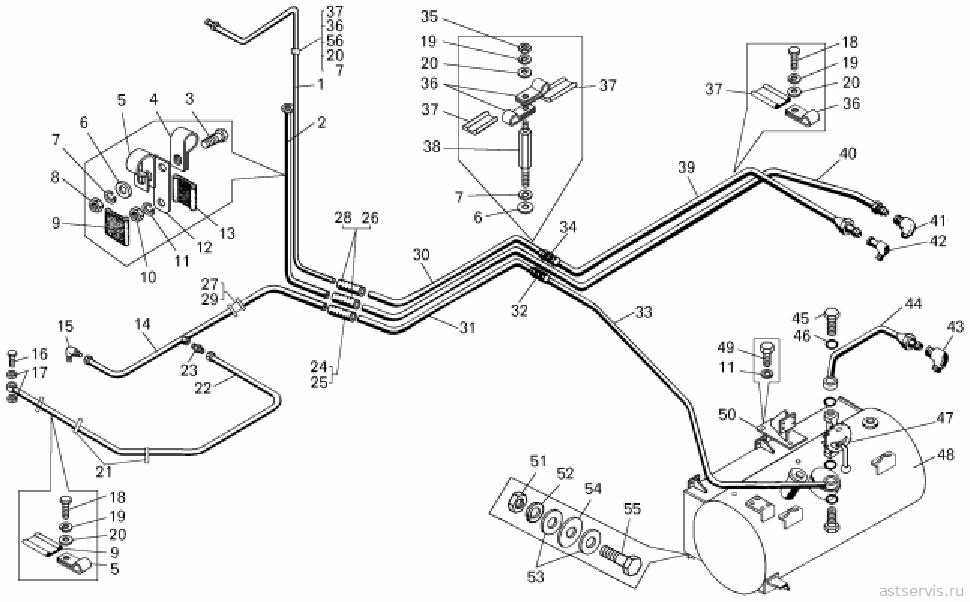

Рисунок 2.2.4 – Установка топливного бака и топливопроводов на самосвале БЕЛА3-7547
Таблица 2.2.4 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 548А-1104516-10 | 45 3614 2067 | Трубка отвода топлива | 1 | ― | ||
| 2 | 548А-1104500-20 | 45 3614 2342 | Трубка слива топлива | 1 | ― | ||
| 3 | 201456 | 45 9346 1522 | Болт М8х20 | 1 | ― | ||
| 4 | 344614 | 45 3611 0718 | Кляммер | 2 | ― | ||
| 5 | 315412 | 45 3625 1966 | Кляммер | 1 | ― | ||
| 6 | 252005 | 45 9811 1206 | Шайба 8 | 3 | ― | ||
| 7 | 252135 | 45 9816 6046 | Шайба 8Т | 3 | ― | ||
| 8 | 250510 | 45 9553 1055 | Гайка М8 | 1 | ― | ||
| 9 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 1 | ― | ||
| 10 | 250512* | 45 9553 1057 | Гайка М10 | 1 | ― | ||
| 11 | 252136* | 45 9816 6067 | Шайба 10 ОТ | 4 | ― | ||
| 12 | 548А-1104928 | 45 3614 2495 | Рычаг короткий | 1 | ― | ||
| 13 | 548А-1104694-01 | 45 3614 2267 | Прокладка | 1 | ― | ||
| 14 | 75485-1104557** | 45 3613 7529 | Топливопровод к фильтру | 1 | ― | ||
| 14 | 75485-1104558 | 45 3613 7553 | Топливопровод к фильтру | 1 | ― | ||
| 15 | 379652 | 45 9981 8687 | Угольник | 1 | ― | ||
| 16 | 540А-1018132** | 45 3616 0040 | Болт поворотного угольника | 1 | ― | ||
| 17 | 540-2917144** | 45 3613 1418 | Прокладка | 2 | ― | ||
| 18 | 201420 | 45 9346 1506 | Болт М6х20 | 5 | ― | ||
| 19 | 252134 | 45 9816 6045 | Шайба 6Т | 6 | ― | ||
| 20 | 252004 | 45 9811 1205 | Шайба 6 | 6 | ― | ||
| 21 | 344428** | 45 9871 1517 | Хомут 60 | 2 | ― | ||
| 22 | 548А-1104120-10** | 45 3614 2059 | Трубка подвода топлива | 1 | ― | ||
| 23 | 379497** | 45 9981 8543 | Ниппель | 1 | ― | ||
| 24 | 540-3509276 | 45 3613 1846 | Шланг соединительный | 1 | ― | ||
| 25 | 308765 | 45 9882 1001 | Хомут | 2 | ― | ||
| 26 | 540-1303067 | 45 3613 0521 | Шланг соединительный | 2 | ― | ||
| 27 | 344429 | 45 9871 1519 | Хомут 70 в сборе | 1 | ― | ||
| 28 | 308764 | 45 9882 1000 | Хомут | 4 | ― | ||
| 29 | 540А-3506988 | 45 3616 1455 | Вкладыш | 1 | ― | ||
| 30 | 7523-1104525 | 45 3637 0028 | Трубка отвода топлива промежуточная | 1 | ― | ||
| 31 | 7523-1104550 | 45 3637 0025 | Топливопровод промежуточный | 1 | ― | ||
| 32 | 344757 | 45 9981 6763 | Ниппель | 1 | ― | ||
| 33 | 7523-1104562 | 45 3637 0018 | Топливопровод от насоса | 1 | ― | ||
| 34 | 344770 | 45 9981 6795 | Ниппель | 1 | ― | ||
| 35 | 250508 | 45 9553 1054 | Гайка М6 | 1 | ― | ||
| 36 | 379198 | 45 3625 1979 | Кляммер | 8 | ― | ||
| 37 | 540А-1104519-01 | 45 3616 0970 | Прокладка | 9 | ― | ||
| 38 | 341025 | 45 9957 3028 | Шпилька | 1 | ― | ||
| 39 | 7523-1104560 | 45 3637 0023 | Трубка отвода топлива | 1 | ― | ||
| 40 | 7523-1104520 | 45 3637 0024 | Трубка слива топлива | 1 | ― | ||
| 41 | 344503 | 45 9981 6408 | Угольник к 1/8" | 1 | ― | ||
| 42 | 379053 | 45 9981 8294 | Угольник к 1/4" | 1 | ― | ||
| 43 | 379659 | 45 9981 8690 | Угольник к 1/2" | 1 | ― | ||
| 44 | 7523-1104420 | 45 3637 0017 | Топливопровод | 1 | ― | ||
| 45 | 540-2917139 | 45 3613 1417 | Болт зажимной | 2 | ― | ||
| 46 | 025-030-30-2-3 | 25 3111 4105 | Кольцо | 4 | ― | ||
| 47 | 75481-1133010 | 45 3614 7094 | Насос ручной | 1 | ― | ||
| 48 | 75481-1101010 | 45 3614 5791 | Бак топливный | 1 | ― | ||
| 49 | 201497 | 45 9346 1559 | Болт М10х25 | 3 | ― | ||
| 50 | 7523-1113052 | 45 3637 0036 | Кронштейн топливопрокачивающего насоса | 1 | ― | ||
| 51 | 250562 | 45 9951 4069 | Гайка М18 | 10 | ― | ||
| 52 | 252140 | 45 9816 6071 | Шайба 18 ОТ | 10 | ― | ||
| 53 | 252018 | 45 9811 1211 | Шайба 18 | 20 | ― | ||
| 54 | 376128 | 45 9958 6223 | Шайба 19 | 24 | ― | ||
| 55 | 202172 | 45 9951 1448 | Болт М18х55 | 10 | ― | ||
| 56 | 200275 | 45 9326 1032 | Болт М8х80 | 1 | ― | ||
* — 1 шт. поступает с двигателем
** - вариант с ПЖД

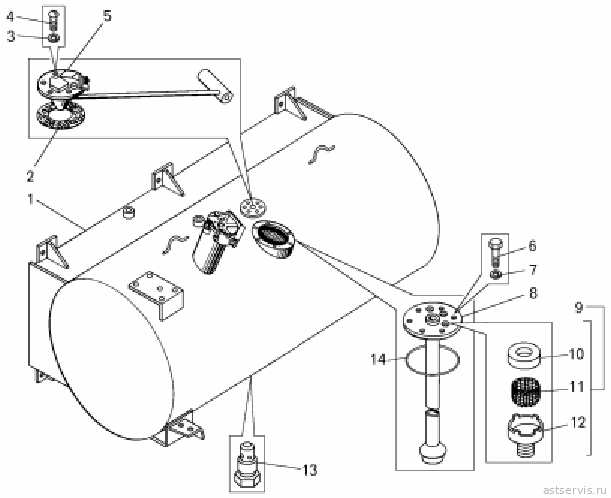

Рисунок 2.2.5 – Бак топливный самосвала БЕЛА3-7547
Таблица 2.2.5 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75481-1101012 | 45 3614 5792 | Корпус топливного бака | 1 | — | ||
| 2 | 200-3806026 | 45 3414 1511 | Прокладка | 1 | — | ||
| 3 | 252133 | 45 9816 6044 | Шайба | 5 | — | ||
| 4 | 220077 | 45 9432 1079 | Винт | 5 | — | ||
| 5 | 56.3827010 | 45 7311 1284 | Датчик уровня топлива | 1 | — | ||
| 6 | 201457 | 45 9346 1523 | Болт | 6 | — | ||
| 7 | 252135 | 45 9816 6046 | Шайба | 6 | — | ||
| 8 | 75401-1104470 | 45 3616 2127 | Труба всасывающая | 1 | — | ||
| 9 | 540А-3519190-01 | 45 3616 5223 | Сапун | 1 | — | ||
| 10 | 540А-3519202 | 45 3616 3427 | Крышка | 1 | — | ||
| 11 | Д65-1002294 | 47 5341 5717 | Элемент фильтрующий | 1 | — | ||
| 12 | 540А-3519192 | 45 3616 3421 | Корпус | 1 | — | ||
| 13 | 549А-1101264 | 45 3619 0005 | Пробка сливного крана | 1 | — | ||
| 14 | 344975 | 00 3497 5000 | Кольцо У-125х120х2 | 1 | — | ||

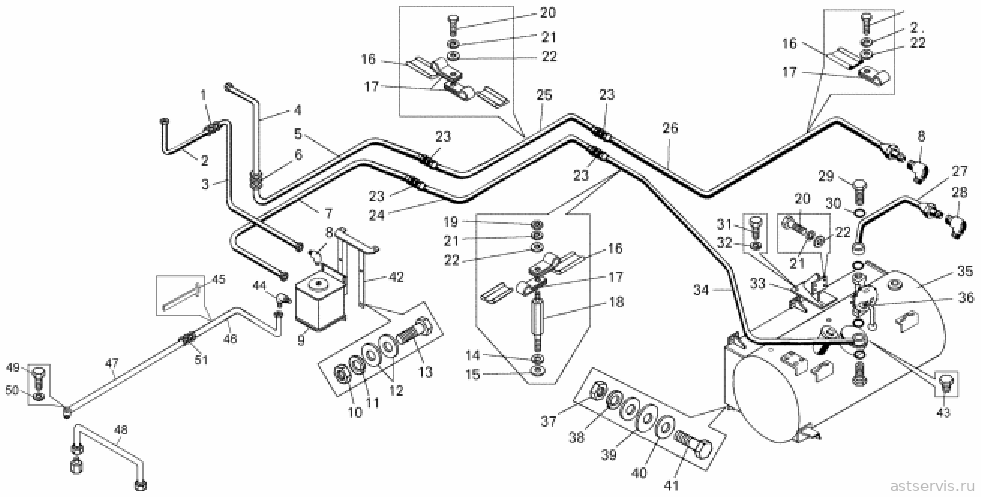

Рисунок 2.2.6 – Установка топливного бака и топливопроводов на самосвале БЕЛА3-75473
Таблица 2.2.6 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75553-1104294 | 45 3637 4199 | Переходник 7/8"-14UNF-2А | — | 1 | ||
| 2 | AS 10026 SS* | 45 3921 0088 | Шланг | — | 1 | ||
| 3 | 754831-1104576 | 45 3613 9900 | Топливопровод | — | 1 | ||
| 4 | AS 8023 SS* | 45 3921 0089 | Шланг | — | 1 | ||
| 5 | 75483-1104516 | 45 3613 8578 | Трубка | — | 1 | ||
| 6 | 75553-1104295 | 45 3637 4200 | Переходник 3/4"-16UNF-2А | — | 1 | ||
| 7 | 754831-1104630 | 45 3613 9901 | Топливопровод | — | 1 | ||
| 8 | 379652 | 45 9981 8687 | Угольник | — | 3 | ||
| 9 | 7555-1138010 | 45 3637 1897 | Обогреватель топлива | — | 1 | ||
| 10 | 250514 | 45 9553 1059 | Гайка М12 | — | 4 | ||
| 11 | 252137 | 45 9816 6068 | Шайба 12 ОТ | — | 4 | ||
| 12 | 252007 | 45 9811 1208 | Шайба 12 | — | 8 | ||
| 13 | 201540 | 45 9346 1598 | Болт М12х30 | — | 4 | ||
| 14 | 252135 | 45 9816 6046 | Шайба 8Т | — | 1 | ||
| 15 | 252005 | 45 9811 1206 | Шайба 8 | — | 1 | ||
| 16 | 540А-1104519-01 | 45 3616 0970 | Прокладка | — | 12 | ||
| 17 | 379169 | 45 3414 3607 | Кляммер | — | 12 | ||
| 18 | 341025 | 45 9957 3028 | Шпилька | — | 1 | ||
| 19 | 250508 | 45 9553 1054 | Гайка М6 | — | 1 | ||
| 20 | 201420 | 45 9346 1506 | Болт М6х20 | — | 10 | ||
| 21 | 252134 | 45 9816 6045 | Шайба 6Т | — | 9 | ||
| 22 | 252004 | 45 9811 1205 | Шайба 6 | — | 9 | ||
| 23 | 344757 | 45 9981 6763 | Ниппель | — | 4 | ||
| 24 | 75483-1104562 | 45 3613 8581 | Топливопровод | — | 1 | ||
| 25 | 75483-1104525 | 45 3613 8579 | Трубка | — | 1 | ||
| 26 | 75483-1104560 | 45 3613 8580 | Труба | — | 1 | ||
| 27 | 7523-1104420 | 45 3637 0017 | Топливопровод | — | 1 | ||
| 28 | 379659 | 45 9981 8690 | Угольник | — | 1 | ||
| 29 | 540-2917139 | 45 3613 1417 | Болт зажимной | — | 2 | ||
| 30 | 025-030-30-2-2 | 25 3111 3105 | Кольцо уплотнительное | — | 4 | ||
| 31 | 201493 | 45 9346 1555 | Болт М10х16 | — | 3 | ||
| 32 | 252136 | 45 9816 6067 | Шайба 10 ОТ | — | 3 | ||
| 33 | 7523-1113052 | 45 3637 0036 | Кронштейн | — | 1 | ||
| 34 | 75483-1104550 | 45 3613 8585 | Топливопровод | — | 1 | ||
| 35 | 75483-1101010 | 45 3613 8749 | Бак топливный в сборе | — | 1 | ||
| 36 | 75481-1133010 | 45 3614 7094 | Насос ручной топливопрокачивающий | — | 1 | ||
| 37 | 250562 | 45 9951 4069 | Гайка М18 | — | 10 | ||
| 38 | 376128 | 45 9958 6223 | Шайба 19 | — | 24 | ||
| 39 | 252140 | 45 9816 6071 | Шайба 18 ОТ | — | 10 | ||
| 40 | 252018 | 45 9811 1211 | Шайба 18 | — | 20 | ||
| 41 | 202172 | 45 9951 1448 | Болт М18х55 | — | 10 | ||
| 42 | 754831-1138070 | 45 3613 9895 | Кронштейн | — | 1 | ||
| 43 | 262541 | 45 9932 1301 | Пробка КГ 1/8" | — | 1 | ||
| 44 | 344525 | 45 9981 6464 | Угольник | — | 1 | ||
| 45 | 549-2105543 | 45 3619 7526 | Хомут электромонтажный | — | 4 | ||
| 46 | 754831-1104121 | 45 3611 4273 | Трубка подвода топлива | — | 1 | ||
| 47 | 754831-1104120 | 45 3611 4274 | Трубка подвода топлива | — | 1 | ||
| 48 | 7421-1104590 | 45 3632 1447 | Топливопровод ПЖД | — | 1 | ||
| 49 | 540А-1018132 | 45 3616 0040 | Болт зажимной | — | 1 | ||
| 50 | 540-2917144 | 45 3613 1418 | Прокладка | — | 4 | ||
| 51 | 344770 | 45 9981 6795 | Ниппель | — | 1 | ||
* — поступает с двигателем
Рисунок 2.2.7 – Бак топливный самосвала БЕЛА3-75473
Таблица 2.2.7 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75481-1101012 | 45 3614 5792 | Корпус топливного бака | — | 1 | ||
| 2 | 200-3806026 | 45 3414 1511 | Прокладка | — | 1 | ||
| 3 | 252133 | 45 9816 6044 | Шайба | — | 5 | ||
| 4 | 220077 | 45 9432 1079 | Винт | — | 5 | ||
| 5 | 56.3827010 | 45 7311 1284 | Датчик уровня топлива | — | 1 | ||
| 6 | 201457 | 45 9346 1523 | Болт | — | 6 | ||
| 7 | 252135 | 45 9816 6046 | Шайба | — | 6 | ||
| 8 | 75483-1104470 | 45 3613 8751 | Труба всасывающая | — | 1 | ||
| 9 | 540А-3519190-01 | 45 3616 5223 | Сапун | — | 1 | ||
| 10 | 540А-3519202 | 45 3616 3427 | Крышка | — | 1 | ||
| 11 | Д65-1002294 | 47 5341 5717 | Элемент фильтрующий | — | 1 | ||
| 12 | 540А-3519192 | 45 3616 3421 | Корпус | — | 1 | ||
| 13 | 549А-1101264 | 45 3619 0005 | Пробка сливного крана | — | 1 | ||
| 14 | 344975 | 00 3497 5000 | Кольцо У-125х120х2 | — | 1 | ||
Рисунок 2.2.8 – Обогреватель топлива с фильтром самосвала БЕЛА3-75473
Таблица 2.2.8 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7555-1138012 | 45 3637 3304 | Обогреватель топлива с фильтром в сборе | ― | 1 | ||
| 2 | 262543 | 45 9932 1303 | Пробка кг3/8" | ― | 3 | ||
| 3 | 7555-1138062 | 45 3637 3308 | Стержень с фиксатором в сборе | ― | 1 | ||
| 4 | 7555-1138064 | 45 3637 3309 | Стержень | ― | 1 | ||
| 5 | 540-8402532 | 45 3613 3034 | Пружина | ― | 1 | ||
| 6 | 540-1704156 | 45 3613 0906 | Фиксатор | ― | 1 | ||
| 7 | 540-1704151 | 45 3613 0904 | Штифт | ― | 1 | ||
| 8 | 540-1704158 | 45 3613 0907 | Пружина | ― | 1 | ||
| 9 | 120-130-58-2-2 | 25 3111 3372 | Кольцо | ― | 1 | ||
| 10 | 7512-1138052 | 45 3541 0490 | Крышка | ― | 1 | ||
| 11 | 341003 | 45 9957 3002 | Шпилька | ― | 4 | ||
| 12 | 251514 | 45 9552 1906 | Гайка М10 | ― | 4 | ||
| 13 | 540-2917144 | 45 3613 1418 | Прокладка | ― | 1 | ||
| 14 | 344361 | 45 9981 6002 | Пробка | ― | 1 | ||
| 15 | 7555-1138060 | 45 3637 3307 | Фильтр топливный в сборе | ― | 1 | ||
| 16 | 540-1704145 | 45 3613 0902 | Кольцо стопорное | ― | 1 | ||
| 17 | 540-1704139 | 45 3613 0897 | Шайба защитная | ― | 2 | ||
| 18 | 7555-1716110 | 45 3637 6477 | Фильтроэлемент | ― | 27 | ||
| 19 | 540-1704147-10 | 45 3613 0903 | Шайба промежуточная | ― | 26 | ||
Рисунок 2.2.9 – Привод управления подачей топлива самосвала БЕЛА3-7547
Таблица 2.2.9 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 260035 | 45 9862 1036 | Палец 8х28 | 1 | ― | ||
| 2 | 252005 | 45 9811 1206 | Шайба 8 | 10 | ― | ||
| 3 | 258039 | 45 9871 1050 | Шплинт 3.2х20 | 4 | ― | ||
| 4 | 252007 | 45 9811 1208 | Шайба 12 | 2 | ― | ||
| 5 | 525-1108029-Б | 45 3611 0013 | Вилка | 1 | ― | ||
| 6 | 7545-1108071 | 45 3637 4445 | Рычаг | 1 | ― | ||
| 7 | 258053 | 45 9871 1067 | Шплинт 4х25 | 2 | ― | ||
| 8 | 7545-1108044 | 45 3637 4443 | Ось | 1 | ― | ||
| 9 | 75481-1108650 | 45 3614 7048 | Кронштейн | 1 | ― | ||
| 10 | 250510 | 45 9553 1055 | Гайка М8 | 15 | ― | ||
| 11 | 260033 | 45 9862 1034 | Палец 8х22 | 1 | ― | ||
| 12 | 250511 | 45 9553 1056 | Гайка М8 | 1 | ― | ||
| 13 | 7519-1108130-10 | 45 3633 2627 | Тяга | 1 | ― | ||
| 14 | 500-1108138 | 45 3416 0251 | Наконечник | 1 | ― | ||
| 15 | 7521-6601132 | 45 3627 1185 | Палец | 3 | ― | ||
| 16 | 252004 | 45 9811 1205 | Шайба 6 | 7 | ― | ||
| 17 | 258012 | 45 9871 1016 | Шплинт 2х12 | 4 | ― | ||
| 18 | 252134 | 45 9816 6045 | Шайба 6Т | 6 | ― | ||
| 19 | 250508 | 45 9553 1054 | Гайка М6 | 3 | ― | ||
| 20 | 252037 | 45 9811 1255 | Шайба 6 | 6 | ― | ||
| 21 | 75481-1108276 | 45 3614 5864 | Пластина | 2 | ― | ||
| 22 | 74211-1108298 | 45 3632 3934 | Держатель | 3 | ― | ||
| 23 | 220077 | 45 9432 1079 | Винт М5х10 | 3 | ― | ||
| 24 | 7548А-1108220 | 45 3614 8154 | Тяга | 1 | ― | ||
| 25 | 75481-1108113 | 45 3614 7043 | Втулка | 1 | ― | ||
| 26 | 252020 | 45 9811 1213 | Шайба 22 | 1 | ― | ||
| 27 | 201456 | 45 9346 1522 | Болт М8х20 | 10 | ― | ||
| 28 | 252135 | 45 9816 6046 | Шайба 8Т | 12 | ― | ||
| 29 | 7548А-1108170 | 45 3614 7534 | Кронштейн | 1 | ― | ||
| 30 | 100-3570210 | 45 9135 0636 | Цилиндр пневматический | 1 | ― | ||
| 31 | 201460 | 45 9346 1526 | Болт М8х30 | 1 | ― | ||
| 32 | 010-014-25-2-2 | 25 3111 3057 | Кольцо | 1 | ― | ||
| 33 | 74211-1108216 | 45 3632 3928 | Крышка | 1 | ― | ||
| 34 | 342255 | 45 9957 4010 | Гайка М12х1.5 | 1 | ― | ||
| 35 | 252137 | 45 9816 6068 | Шайба 12 | 4 | ― | ||
| 36 | 250514 | 45 9553 1059 | Гайка М12 | 2 | ― | ||
| 37 | 344441 | 45 9981 6471 | Угольник | 1 | ― | ||
| 38 | 379277 | 45 9981 8425 | Муфта конусная | 4 | ― | ||
| 39 | 401120 | 45 9984 8200 | Гайка накидная М12х1.25 | 4 | ― | ||
| 40 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 8 | ― | ||
| 41 | 315412 | 45 3625 1966 | Кляммер | 2 | ― | ||
| 42 | 201418 | 45 9346 1504 | Болт М6х16 | 4 | ― | ||
| 43 | 7548А-1108326 | 45 3614 7538 | Стяжка | 1 | ― | ||
| 44 | 252006 | 45 9811 1207 | Шайба 10 | 1 | ― | ||
| 45 | 252136 | 45 9816 6067 | Шайба 10 | 2 | ― | ||
| 46 | 75483-1108277 | 45 3613 8594 | Пластина | 1 | ― | ||
| 47 | 540-1115043 | 45 3613 0319 | Пружина оттяжная | 1 | ― | ||
| 48 | 344773 | 45 9981 6803 | Штуцер | 1 | ― | ||
| 49 | 379053 | 45 9981 8294 | Угольник | 2 | ― | ||
| 50 | 7548А-1108504-10 | 45 3614 8552 | Трубопровод | 1 | ― | ||
| 51 | 7548А-1108393 | 45 3614 8149 | Рукав | 1 | ― | ||
| 52 | 308764 | 45 9882 1000 | Хомут | 4 | ― | ||
| 53 | 7548А-1108480 | 45 3614 8150 | Трубопровод | 1 | ― | ||
| 54 | 344761 | 45 9981 6772 | Ниппель | 2 | ― | ||
| 55 | 7547-1108500 | 45 1156 3724 | Трубопровод | 1 | ― | ||
| 56 | 74211-1108391 | 45 3632 4182 | Шланг соединительный | 1 | ― | ||
| 57 | 75481-1108210 | 45 3614 4788 | Трос останова двигателя | 1 | ― | ||
| 58 | 344750 | 45 9981 6746 | Ниппель | 1 | ― | ||
| 59 | 75481-1108480 | 45 3614 7071 | Трубопровод | 1 | ― | ||
| 60 | 75481-1108504 | 45 3614 5739 | Трубопровод | 2 | ― | ||
| 61 | 008-011-19-2-2 | 25 3111 3016 | Кольцо | 4 | ― | ||
| 62 | 540-1303067 | 45 3613 0521 | Шланг соединительный | 1 | ― | ||
| 63 | 75481-1108500-10 | 45 3614 5740 | Трубопровод | 1 | ― | ||
| 64 | 315407 | 45 3414 3495 | Кляммер | 4 | ― | ||
| 65 | 402717 | 45 9984 8445 | Угольник | 1 | ― | ||
| 66 | 74211-1108390 | 45 3632 4026 | Шланг соединительный | 1 | ― | ||
| 67 | КЭМ-18 | 45 7518 0026 | Клапан электромагнитный | 1 | ― | ||
| 68 | 344503 | 45 9981 6408 | Угольник | 1 | ― | ||
| 69 | 344771 | 45 9981 6798 | Ниппель | 1 | ― | ||
| 70 | 250513 | 45 9951 4002 | Гайка М10 | 1 | ― | ||
| 71 | 549-1108498 | 45 3619 7552 | Шайба специальная | 2 | ― | ||
| 72 | 008-012-25-2-2 | 25 3111 3055 | Кольцо | 1 | ― | ||
| 73 | 100-3570110 | 45 9135 6383 | Цилиндр пневматический | 1 | ― | уточняем | |
| 74 | 252045 | 45 9811 1258 | Шайба 12 | 2 | ― | ||
| 75 | 75404-1108272 | 45 3616 6282 | Рычаг | 1 | ― | ||
| 76 | 75404-1108260 | 45 3616 6281 | Рычаг | 1 | ― | ||
| 77 | 75481-1108044 | 45 3514 4961 | Ось | 1 | ― | ||
| 78 | 7420-1108548 | 45 3629 0847 | Ось | 1 | ― | ||
| 79 | 250512 | 45 9553 1057 | Гайка М10 | 1 | ― | ||
| 80 | 75406-1108200 | 45 3616 5301 | Кронштейн | 1 | ― | ||
| 81 | 74211-1108220 | 45 3632 3929 | Тяга останова двигателя | 1 | ― | ||
| 82 | 7548А-1108082 | 45 3614 6267 | Кронштейн | 1 | ― | ||
| 83 | 549-2105544 | 45 3619 7527 | Хомут электромонтажный | 2 | ― | ||
| 84 | 201493 | 45 9346 1555 | Болт М10х16 | 1 | ― | ||
| 85 | 201469 | 45 9346 1533 | Болт М8х55 | 2 | ― | ||
| 86 | 540А-3506989 | 45 3616 1498 | Вкладыш | 1 | ― | ||
| 87 | 7548А-1108150 | 45 3614 7535 | Кронштейн | 1 | ― | ||
| 88 | 201549 | 45 9346 1605 | Болт М12х55 | 1 | ― | ||
| 89 | 201538 | 45 9346 1596 | Болт М12х25 | 1 | ― | ||
Рисунок 2.2.10 – Педаль привода подачи топлива, клапан пневматический и их установка на самосвале БЕЛА3-7547
Таблица 2.2.10 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201456 | 45 9346 1522 | Болт М8х20 | 2 | ― | ||
| 2 | 252005 | 45 9811 1206 | Шайба 8 | 2 | ― | ||
| 3 | 252135 | 45 9816 6046 | Шайба 8Т | 2 | ― | ||
| 4 | 250510 | 45 9553 1055 | Гайка М8 | 2 | ― | ||
| 5 | 549Б-1108280 | 45 3619 0786 | Рукоятка ручной подачи топлива в сборе | 1 | ― | ||
| 6 | 540-1108286 | 45 3613 0261 | Кронштейн | 1 | ― | ||
| 7 | 540-1108279 | 45 3613 0257 | Шайба асбестовая фрикционная | 2 | ― | ||
| 8 | 540-1108284 | 45 3613 0260 | Шайба фасонная | 1 | ― | ||
| 9 | 501-3507084 | 45 3414 1200 | Пружина | 1 | ― | ||
| 10 | 374542 | 45 9958 4075 | Гайка | 2 | ― | ||
| 11 | 549Б-1108290 | 45 3619 0787 | Рукоятка | 1 | ― | ||
| 12 | 540-8101050 | 11 0000 0385 | Шарик | 1 | ― | ||
| 13 | 75125-1108258 | 45 3641 1548 | Стяжка | 1 | ― | ||
| 14 | 500-1108138 | 45 3416 0251 | Наконечник в сборе | 2 | ― | ||
| 15 | 500-1108140 | 45 3921 0027 | Наконечник | 2 | ― | ||
| 16 | 500-1108148-01 | 45 3921 0032 | Палец | 2 | ― | ||
| 17 | 500-1108146 | 45 3921 0031 | Пружина | 2 | ― | ||
| 18 | 500-1108142 | 45 3921 0028 | Сухарь наконечника тяги | 2 | ― | ||
| 19 | 500-1108144 | 45 3921 0030 | Пробка | 2 | ― | ||
| 20 | 258003 | 45 9871 1067 | Шплинт | 2 | ― | ||
| 21 | 75481-1108450 | 45 3614 4794 | Механизм толкающий в сборе | 1 | ― | ||
| 22 | 75481-1108452 | 45 3614 4795 | Труба толкателя | 1 | ― | ||
| 23 | 75481-1108472 | 45 3614 4798 | Тяга толкателя | 1 | ― | ||
| 24 | 74212-1108011 | 45 3632 4994 | Педаль | 1 | ― | ||
| 25 | 7548А-1108057 | 45 3614 8554 | Втулка | 1 | ― | ||
| 26 | 260039 | 45 9862 1040 | Палец 8х38 | 1 | ― | ||
| 27 | 258039 | 45 9871 1050 | Шплинт 3.2х20 | 1 | ― | ||
| 28 | 201458 | 45 9346 1524 | Болт М8х25 | 1 | ― | ||
| 29 | 7547-1108160 | 45 3611 6642 | Кронштейн | 1 | ― | ||
| 30 | 7545-1108900 | 45 3637 7217 | Клапан пневматический в сборе | 1 | ― | ||
| 31 | 7548А-1108308 | 45 3614 8543 | Втулка | 1 | ― | ||
| 32 | 260050 | 45 9862 1051 | Палец 8х80 | 1 | ― | ||
| 33 | 7512-3514478 | 45 3641 6054 | Пружина | 1 | ― | ||
Рисунок 2.2.11 – Клапан пневматический самосвала БЕЛА3-7547
Таблица 2.2.11 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7545-1108922 | 45 3637 7223 | Чехол | 1 | ― | ||
| 2 | 7545-1108914 | 45 3637 7221 | Толкатель | 1 | ― | ||
| 3 | 344794 | 45 9957 4123 | Гайка М24х1.5 | 1 | ― | ||
| 4 | 7545-1108908 | 45 3637 7219 | Крышка клапана | 1 | ― | ||
| 5 | 020-025-30-2-2 | 25 3111 3101 | Кольцо | 1 | ― | ||
| 6 | 7545-1108940 | 45 3637 7226 | Клапан первичный в сборе | 1 | ― | ||
| 7 | 7545-1108946 | 45 3637 7228 | Поршень | 1 | ― | ||
| 8 | 1-016-2 | 25 3121 0005 | Манжета | 1 | ― | ||
| 9 | 7545-1108949 | 45 3637 7229 | Гильза клапана первичного | 1 | ― | ||
| 10 | 7545-1108952 | 45 3637 7231 | Клапан впускной | 1 | ― | ||
| 11 | 7545-1108974 | 45 3637 7235 | Диск | 1 | ― | ||
| 12 | 9000.25.46.855 | 45 3921 2933 | Шайба 3.65Г.016 | 1 | ― | ||
| 13 | 9000.25.08.904 | 45 3921 2931 | Винт М3х5 | 1 | ― | ||
| 14 | 7545-1108966-10 | 45 3634 0706 | Пружина | 1 | ― | ||
| 15 | 7545-1108958 | 45 3637 7233 | Диск опорный | 1 | ― | ||
| 16 | 7545-1108954 | 45 3637 7232 | Клапан вторичный | 1 | ― | ||
| 17 | 7545-1108976 | 45 3637 7236 | Кольцо | 1 | ― | ||
| 18 | 7545-1108984 | 45 3637 7239 | Кольцо стопорное | 2 | ― | ||
| 19 | 7545-1108948 | 45 3637 7230 | Гильза | 1 | ― | ||
| 20 | 012-016-25-2-2 | 25 3111 3059 | Кольцо | 1 | ― | ||
| 21 | 7545-1108942 | 45 3637 7227 | Корпус клапана первичного | 1 | ― | ||
| 22 | 1-050-2 | 25 3121 0006 | Манжета | 1 | ― | ||
| 23 | 7545-1108926 | 45 3637 7224 | Кольцо | 1 | ― | ||
| 24 | 7545-1108912 | 45 3637 7220 | Поршень | 1 | ― | ||
| 25 | 7545-1108928 | 45 3637 7225 | Прокладка | 4 | ― | ||
| 26 | 7545-1108918-10 | 45 3634 0703 | Пружина | 1 | ― | ||
| 27 | 058-063-30-2-2 | 25 3111 3123 | Кольцо | 1 | ― | ||
| 28 | 7545-1108904 | 45 3637 7218 | Корпус клапана | 1 | ― | ||
| 29 | 9000.25.46.859 | 45 3921 2932 | Шайба 6.65Г.019 | 6 | ― | ||
| 30 | 9000.25.00.320 | 45 3921 2930 | Винт М6х12 | 6 | ― | ||
| 31 | 7545-1108988 | 45 3637 7241 | Элемент фильтрующий | 2 | ― | ||
| 32 | 7545-1108986 | 45 3637 7240 | Сетка | 1 | ― | ||
Рисунок 2.2.12 – Привод управления подачей топлива самосвала БЕЛА3-75473
Таблица 2.2.12 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201456 | 45 9346 1522 | Болт М8х20 | ― | 10 | ||
| 2 | 252005 | 45 9811 1206 | Шайба 8 | ― | 10 | ||
| 3 | 252135 | 45 9816 6046 | Шайба 8Т | ― | 12 | ||
| 4 | 250510 | 45 9553 1055 | Гайка М8 | ― | 4 | ||
| 5 | 540-1108286 | 45 3613 0261 | Кронштейн | ― | 1 | ||
| 6 | 540-1108279 | 45 3613 0257 | Шайба | ― | 2 | ||
| 7 | 540-1108284 | 45 3613 0260 | Шайба | ― | 1 | ||
| 8 | 501-3507084 | 45 3414 1200 | Пружина | ― | 1 | ||
| 9 | 374542 | 45 9958 4075 | Гайка | ― | 2 | ||
| 10 | 549Б-1108280 | 45 3619 0786 | Рукоятка в сборе | ― | 1 | ||
| 11 | 549Б-1108290 | 45 3619 0787 | Рукоятка | ― | 1 | ||
| 12 | 540-8101050 | 11 0000 0385 | Шарик | ― | 1 | ||
| 13 | 75481-1108450 | 45 3614 4794 | Механизм толкающий в сборе | ― | 1 | ||
| 14 | 75481-1108452 | 45 3614 4795 | Труба толкателя | ― | 1 | ||
| 15 | 75481-1108472 | 45 3614 4798 | Тяга толкателя | ― | 1 | ||
| 16 | 500-1108138 | 45 3416 0251 | Наконечник | ― | 6 | ||
| 17 | 500-1108140 | 45 3921 0027 | Наконечник | ― | 6 | ||
| 18 | 500-1108148-01 | 45 3921 0032 | Палец | ― | 6 | ||
| 19 | 500-1108146 | 45 3921 0031 | Пружина | ― | 6 | ||
| 20 | 500-1108142 | 45 3921 0028 | Сухарь | ― | 6 | ||
| 21 | 500-1108144 | 45 3921 0030 | Пробка | ― | 6 | ||
| 22 | 258003 | 45 9871 1067 | Шплинт 4х25 | ― | 7 | ||
| 23 | 7547-1108008 | 45 3611 6196 | Педаль | ― | 1 | ||
| 24 | 7547-1108016 | 45 3611 6201 | Накладка педали | ― | 1 | уточняем | |
| 25 | 7547-1108010 | 45 3611 6202 | Педаль с накладкой | ― | 1 | ||
| 26 | 75481-1108025-10 | 45 3614 7047 | Кронштейн педали | ― | 1 | ||
| 27 | 5336-1108161 | 45 3522 4952 | Кольцо | ― | 1 | ||
| 28 | 75481-1108156 | 45 3614 4966 | Ось | ― | 1 | ||
| 29 | 5336-1108058 | 45 3522 4937 | Крышка | ― | 1 | ||
| 30 | 5336-1108059 | 45 3522 4951 | Прокладка | ― | 1 | ||
| 31 | 258039 | 45 9871 1050 | Шплинт 3.2х20 | ― | 4 | ||
| 32 | 220079 | 45 9432 1081 | Винт М5х14 | ― | 2 | ||
| 33 | 252133 | 45 9816 6044 | Шайба 5 | ― | 2 | ||
| 34 | 252003 | 45 9811 1204 | Шайба 5 | ― | 2 | ||
| 35 | 525-1108029-Б | 45 3611 0013 | Вилка | ― | 2 | ||
| 36 | 75406-1310170 | 45 3616 5364 | Тяга | ― | 1 | ||
| 37 | 75473-1108040 | 45 3611 4912 | Вал акселератора | ― | 1 | ||
| 38 | 75473-1108370 | 45 3611 4905 | Рычаг | ― | 1 | ||
| 39 | 314003 | 45 9954 7118 | Шпонка 3х5 | ― | 2 | ||
| 40 | 252017 | 45 9811 1210 | Шайба 16 | ― | 2 | ||
| 41 | 201458 | 45 9346 1524 | Болт М8х25 | ― | 2 | ||
| 42 | 75473-1108051 | 45 3611 2001 | Тяга | ― | 1 | ||
| 43 | 75473-1108052 | 45 3611 4911 | Труба с кронштейнами | ― | 1 | ||
| 44 | 75473-1108041 | 45 3611 4910 | Вал | ― | 1 | ||
| 45 | 540-1108370 | 45 3613 0271 | Рычаг | ― | 1 | ||
| 46 | 258040 | 45 9871 1051 | Шплинт 3,2х25 | ― | 2 | ||
| 47 | 201422 | 45 9346 1508 | Болт М8х25 | ― | 2 | ||
| 48 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | ― | 2 | ||
| 49 | 260035 | 45 9862 1036 | Палец 8х28 | ― | 2 | ||
| 50 | 540-1115043 | 45 3613 0319 | Пружина оттяжная | ― | 1 | ||
| 51 | 75483-1108277 | 45 3613 8594 | Пластина | ― | 1 | ||
Написать
