№ поз.	Обозначение	Код ОКП	Наименование	Количество		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7547	75473	Цена	Заказ
1	548-3103065-01	45 3514 0558	Крышка ступицы переднего колеса	2	—
2	201454	45 9346 1520	Болт М8х16	16	—
3	252135	45 9816 6046	Шайба 8Т	16	—
4	548-3103067	45 3614 0559	Прокладка	2	—
5	540-3103077-10	45 3613 4403	Гайка	2	—	1 200 руб.
6	540-3103080-10	45 3613 5381	Шайба стопорная	2	—	132 руб.
7	540-3103079-20	45 3613 5377	Шайба замковая	2	—	1 650 руб.
8	75473-3103005	45 3613 9651	Ступица	2	—	уточняем
9	341274	00 3412 7400	Шпилька М24х54	32	—	154 руб.
10	548-3103022	45 3614 0545	Кольцо упорное	2	—
11	548-3103058	45 3614 0554	Сальник	2	—	90 руб.
12	525-3501035-10	45 3611 0791	Пружина	4	—	390 руб.
13	548-3501090	45 3614 0595	Колодка тормозная	4	—	25 100 руб.
14	1.3.Ц6ХР	45 9167 4008	Масленка	6	—	10 руб.
15	548-3501132	45 3614 0601	Ось колодки	4	—	1 309 руб.
16	548-3501110	45 3614 2437	Кулак разжимной	2	—	1 925 руб.
17	548-3501115	45 3614 0599	Вал разжимного кулака	2	—	2 761 руб.
18	035-040-30-2-3	25 3111 4112	Кольцо	2	—
19	525-3502140-10	45 3611 0202	Шестерня	2	—	1 859 руб.
20	548-3501135	45 3614 0602	Рычаг разжимного кулака	2	—	2 530 руб.
21	525-1701324-20	45 3611 0061	Шайба	2	—	390 руб.
22	525-1701323-20	45 3611 0060	Гайка	2	—	590 руб.
23	548-3501116	45 3614 6432	Кольцо Б42	4	—	40 руб.
24	540-3519010-04	45 3613 6557	Цилиндр тормозной с сапуном	2	—	7 900 руб.
25	540-3519138	45 3613 1886	Вилка штока	2	—	231 руб.
26	260137	45 9862 1132	Палец 16х50	2	—
27	258053	45 9871 1067	Шплинт 4х25	2	—	10 руб.
28	252139	45 9816 6070	Шайба 16 ОТ	12	—	20 руб. аналог: 5 руб.
29	250560	45 9553 1063	Гайка	4	—
30	548-3501150	45 3614 0603	Диск защитный	4	—
31	252136	45 9816 6067	Шайба 10 ОТ	16	—
32	201493	45 9346 1555	Болт М10х16	16	—
33	340430	45 9957 1102	Болт стопорный М16х35	4	—

№ поз.	Обозначение	Код ОКП	Наименование	Количество		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7547	75473	Цена	Заказ
1	548-3001013	45 3614 0498	Кулак поворота левый	1	1	98 000 руб.
1	548-3001012	45 3614 0497	Кулак поворота правый	1	1	89 000 руб.
2	98316	46 1654 6270	Подшипник упорный	2	2	3 100 руб.
3	548-3001024	45 3614 0507	Шайба шкворня установочная	2	2	759 руб.
4	548-3001023	45 3614 0506	Шайба регулировочная	6	6	66 руб.
5	548-3001022	45 3614 0505	Шайба регулировочная	6	6	44 руб.
6	378960	45 9958 7025	Заглушка	2	2	550 руб.
7	540-3001019-10	45 3613 4751	Шкворень поворотного кулака	2	2	5 170 руб.
8	548-3001016-02	45 3614 5673	Втулка шкворня верхняя	2	2	1 815 руб.
9	548-3001026	45 3614 0508	Втулка распорная	2	2	890 руб.
10	548-3001027	45 3614 0509	Кольцо шкворня уплотнительное	2	2	340 руб.
11	548-3001028-10	45 3614 2721	Шайба шкворня	2	2	275 руб.
12	548-3001108	45 3614 2723	Шайба упорная	2	2	484 руб.
13	548-3001109	45 3614 2722	Шайба стопорная	2	2	440 руб.
14	202119	45 9346 1688	Болт М16х40	4	4
15	549А-3001970	45 3619 7523	Гайка	2	2	935 руб.
16	525-2902782	45 3611 0110	Шайба	2	2
17	378180	45 9951 7587	Шпонка	2	2
18	7523-3001031-10	45 3637 1776	Рычаг рулевой трапециилевый	1	1	7 500 руб.
19	7523-3003052	45 3637 0910	Тяга рулевой трапеции	2	2	12 700 руб.
20	7548-3429009	45 3613 7984	Цилиндр поворота	1	1	42 100 руб.
21	252047	45 9811 1260	Шайба 16	4	4
22	252139	45 9816 6070	Шайба 16	4	4	20 руб. аналог: 5 руб.
23	200864	45 9326 1208	Болт М16х60	4	4
24	7523-3003079	45 3637 1765	Кольцо нижнее	2	2	341 руб.
25	258086	45 9871 1105	Шплинт 6	2	2
26	7523-3001030-10	45 3637 1775	Рычаг рулевой трапецииправый	1	1	7 500 руб.
27	75473-3000014	45 3613 8373	Ось передняя с кронштейнами	1	1
28	548-3001017-02	45 3614 5674	Втулка шкворня	2	2	1 815 руб.
29	2.3.45 Ц6хр	45 9167 5006	Масленка	4	4
30	377720	45 9958 8181	Штифт 25х40	4	4
31	548-3001014-20	45 3614 3472	Кулак поворотный правый	1	1	67 000 руб.
31	548-3001015-20	45 3614 3473	Кулак поворотный левый	1	1	69 000 руб.
32	252143	45 9816 6054	Шайба 24Т	16	16
33	340752	45 9952 1159	Болт М24х52	16	16
34	540-3501017	45 3613 1707	Кронштейн правый	1	1	3 850 руб.
34	540-3501018	45 3613 1708	Кронштейн левый	1	1	3 850 руб.
35	525-3502108-10	45 3611 0201	Втулка	2	2	264 руб.
36	201587	45 9346 1641	Болт	8	8

№ поз.	Обозначение	Код ОКП	Наименование	Количество		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7547	75473	Цена	Заказ
1	7523-3003064	45 3637 0917	Цапфа сферическая	1	1	1 200 руб.
2	7523-3003079	45 3637 1765	Кольцо сферическое нижнее	1	1	341 руб.
3	7548-3429340	45 3613 8980	Наконечник штока	1	1	2 600 руб.
4	2.3.90. ЦХР	45 9167 5013	Масленка	2	2
5	342472	45 9957 4049	Гайка	1	1
6	7523-3003054	45 3637 0911	Тяга рулевой трапеции	1	1
7	250558	45 9553 1061	Гайка	2	2
8	252138	45 9816 6069	Шайба	2	2	20 руб.
9	201596	45 9346 1558	Болт	2	2	55 руб.
10	7523-3003060	45 3637 0913	Наконечник тяги	1	1	6 300 руб.
11	342370	45 9957 4017	Гайка	1	1
12	540-3003072	45 3613 4273	Кольцо распорное	1	1
13	540-3003074-20	45 3613 7078	Шайба защитная верхняя	1	1	50 руб.
14	540-3003076-20	45 3613 4277	Шайба защитная средняя	1	1	50 руб.
15	540-3003075-20	45 3613 7079	Шайба защитная нижняя	1	1	50 руб.
16	7523-3003062	45 3637 0915	Наконечник	1	1	уточняем
17	540-3003078	45 3613 4277	Кольцо сферическое	1	1	231 руб.
18	540-3003073	45 3637 4268	Палец шаровой	1	1	1 100 руб.
19	540-3003079	45 3613 4671	Кольцо сферическое нижнее	1	1	231 руб.
20	7523-3003073	45 3637 0909	Пробка	1	1	200 руб.
21	540-3003088	45 3613 4670	Плаcтина стопорная	1	1
22	252134	45 9816 6045	Шайба	2	2
23	201418	45 9346 1504	Болт	2	2
24	7521-3577092	45 3627 1188	Муфта защитная	1	1	250 руб.
25	250514	45 9553 1059	Гайка	1	1
26	252137	45 9816 6068	Шайба	1	1	20 руб.
27	340321	45 9957 1084	Болт	1	1

№ поз.	Обозначение	Код ОКП	Наименование	Количество		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7547	75473	Цена	Заказ
1	540-3519054	45 3613 1875	Пружина	1	1	264 руб.
2	540-3519145-20	45 3513 1890	Прокладка	1	1	121 руб.
3	540-3519140-30	45 3613 1888	Крышка	1	1	1 001 руб.
4	252135	45 9816 6046	Шайба	12	12
5	201456	45 9346 1522	Болт	12	12	30 руб.
6	540-3519185-10	45 3613 1892	Муфта защитная	1	1	99 руб.
7	540-3519187-10	45 3613 1893	Контргайка	1	1
8	258252	45 9871 1337	Шплинт	2	2
9	540А-3519202-10	45 3616 5225	Крышка сапуна	1	1
10	Д65-1002294	47 5341 5717	Элемент фильтрующий	1	1
11	540А-3519192	45 3616 3421	Корпус сапуна	1	1
12	540А-3519190-01	45 3616 5223	Сапун в сборе	1	1	330 руб.
13	7540-3519130	45 3616 6163	Поршень	1	1
14	540-3519137-10	45 3613 1884	Манжета	1	1	286 руб.
15	540-3519133-10	45 3613 4547	Прижим	1	1
16	252136	45 9816 6067	Шайба	1	1
17	201495	45 9346 1557	Болт	1	1
18	540-3519120	45 3616 6162	Корпус	1	1

№ поз.	Обозначение	Код ОКП	Наименование	Количество		Цена	Заказ
№ поз.	Обозначение	Код ОКП	Наименование	7547	75473	Цена	Заказ
1	7555А-3501089	45 3637 3645	Корпус	—	1
2	036-041-30-2-2	25 3111 3113	Кольцо	—	4
3	7820-3501128	45 3642 1985	Муфта защитная	—	6	110 руб.
4	7820-3501178	45 3642 1986	Кольцо защитное	—	6	77 руб.
5	7555-3501051	45 3637 6278	Манжета	—	6	уточняем
6	262543	45 9932 1303	Пробка	—	4
7	7555-3501102-10	45 3637 6170	Поршень	—	6	2 750 руб.
8	7555-3501056-01	45 3637 7326	Шток поршня	—	6
9	7555-3501047	45 3637 6176	Втулка фрикционная	—	6
10	530-1308102	45 3911 0037	Шайба регулировочная	—	12
11	540-1308103	45 3613 0623	Шайба регулировочная	—	6
12	7555-3501146	45 3637 6171	Стакан пружины	—	6
13	016-020-25-2-2	25 3111 3064	Кольцо	—	6
14	340030	45 9957 1022	Болт	—	24
15	262542	45 9932 1302	Пробка	—	6
16	250640	45 9553 1268	Гайка	—	6
17	252161	45 9816 6012	Шайба	—	6
18	7555-3501104-10	45 3637 6173	Крышка	—	6
19	080-086-36-2-2	25 3111 3192	Кольцо	—	6
20	540С-1308038	45 9836 0242	Кольцо	—	6
21	7555-3501143	45 3637 6172	Толкатель	—	6
22	7555-3501053	45 3637 6174	Пружина	—	6
23	75132-3501149	45 3644 0279	Опора	—	4

Каталог деталей БЕЛА3-7547. 2.10 Передняя ось

Рисунок 2.10.1 – Передняя ось на самосвале БЕЛА3-7547

Рисунок 2.10.2 – Детали передней оси

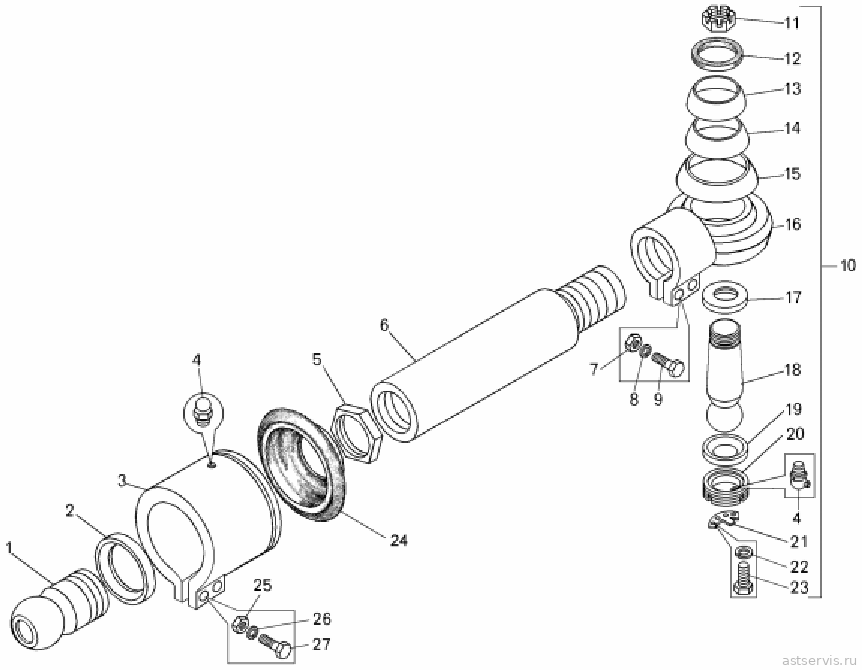

Рисунок 2.10.3 – Тяга рулевой трапеции

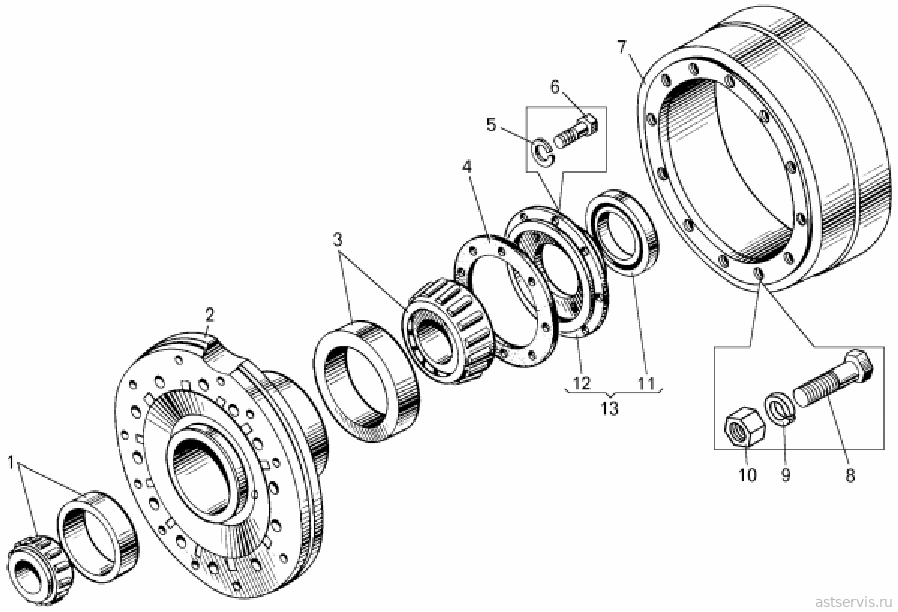

Рисунок 2.10.4 – Ступица переднего колеса

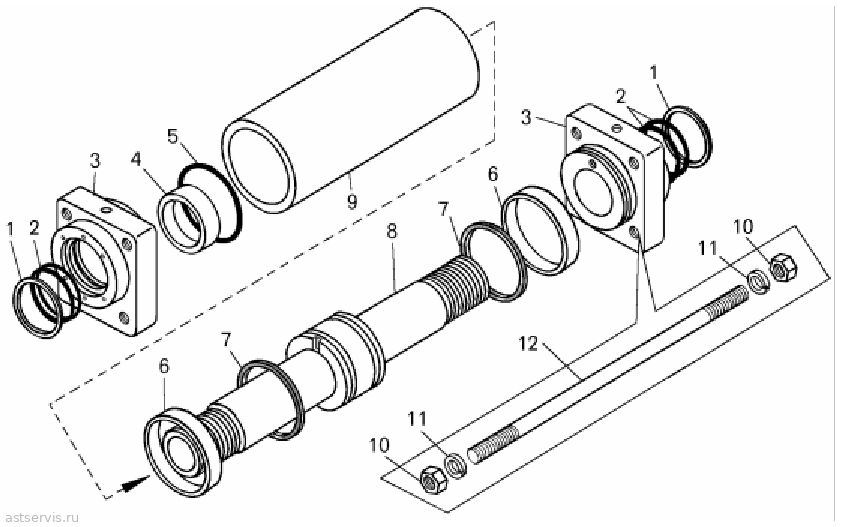

Рисунок 2.10.5 – Цилиндр поворота

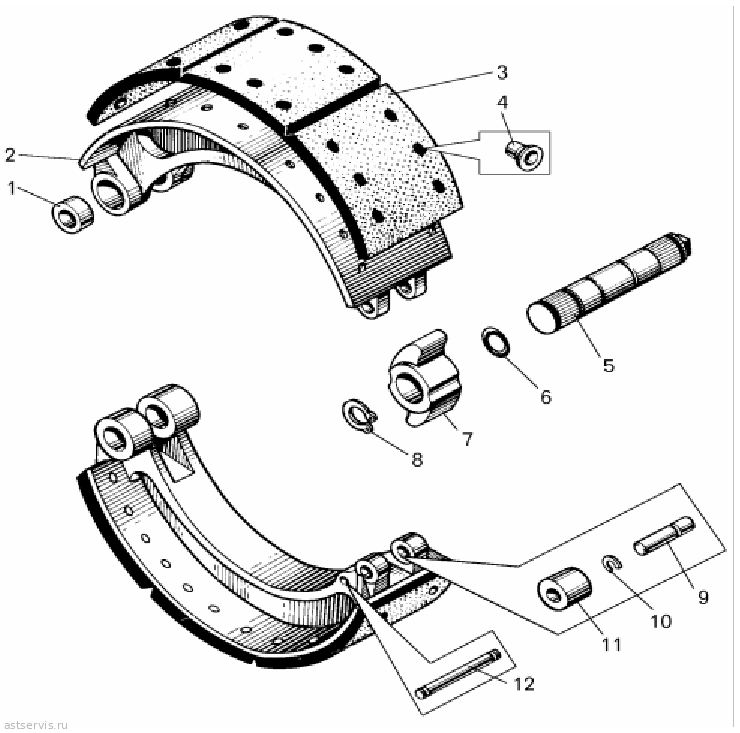

Рисунок 2.10.6 – Детали колесного тормоза

Рисунок 2.10.7 – Цилиндр тормозной

Рисунок 2.10.8 – Передняя ось на самосвале БЕЛА3-75473

Рисунок 2.10.9 – Ступица переднего колеса на самосвал БЕЛА3 75473

Рисунок 2.10.10 – Корпус тормоза на самосвале БЕЛА3 75473
