Рисунки раздела:
- Рисунок 2.12.1 – Установка рулевого управления
- Рисунок 2.12.2 – Колесо рулевое и рулевая колонка
- Рисунок 2.12.3 – Колонка рулевая с кронштейном
- Рисунок 2.12.4 – Вал карданный рулевого управления
- Рисунок 2.12.5 – Установка трубопроводов рулевого управления
- Рисунок 2.12.6 – Механизм рулевой
- Рисунок 2.12.7 – Клапан предохранительный
- Рисунок 2.12.8 – Электродвигатель с насосом
- Рисунок 2.12.9 – Фильтр

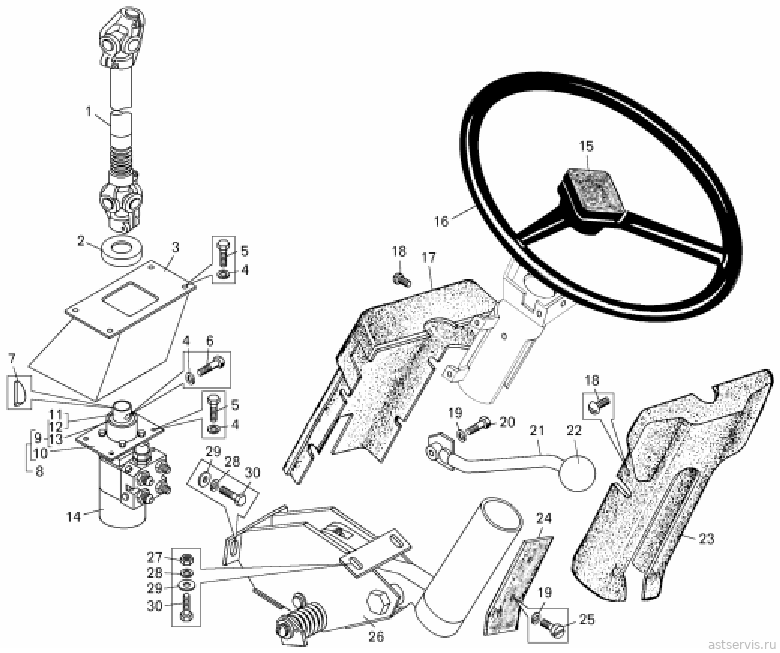

Рисунок 2.12.1 – Установка рулевого управления
Таблица 2.12.1 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75406-3401048 | 45 3616 5429 | Вал карданный рулевого управления | 1 | 1 | ||
| 2 | 75481-3401138-01 | 45 3614 6609 | Крышка подшипника | 1 | 1 | ||
| 3 | 75474-3401850 | 45 3611 5979 | Кронштейн | 1 | 1 | ||
| 4 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 10 | 10 | ||
| 5 | 201495 | 45 9346 1557 | Болт М10х20 | 8 | 8 | ||
| 6 | 200317 | 45 9326 1062 | Болт М10х45 | 2 | 2 | ||
| 7 | 343800 | 45 9823 0264 | Шпонка 5х9 | 2 | 2 | ||
| 8 | 75474-3401259 | 45 3611 6075 | Фланец с подшипником | 1 | 1 | ||
| 9 | 75481-3401270-10 | 45 3614 8527 | Вал рулевого механизма | 1 | 1 | ||
| 10 | 75474-3401260 | 45 3611 6071 | Фланец рулевого механизма | 1 | 1 | ||
| 11 | 75481-3401272 | 45 3614 6489 | Вал | 1 | 1 | ||
| 12 | 80105 | 46 1150 0017 | Подшипник шариковый | 1 | 1 | ||
| 13 | 75474-3401264 | 45 3611 6074 | Втулка | 1 | 1 | ||
| 14 | 75474-3401005 | 45 3611 6077 | Механизм рулевой | 1 | 1 | ||
| 15 | 80-3401082 | 47 6221 4730 | Крышка | 1 | 1 | ||
| 16 | 33522-3402014 | 45 3643 0990 | Колесо рулевое | 1 | 1 | ||
| 17 | 64221-3444244 | 45 3427 6281 | Крышка верхнего кожуха | 1 | 1 | ||
| 18 | 223064 | 45 9422 1108 | Винт М6х14 | 5 | 5 | ||
| 19 | 252134 | 45 9816 6045 | Шайба 6Т | 3 | 3 | ||
| 20 | 201418 | 45 9346 1504 | Болт М6х16 | 1 | 1 | ||
| 21 | 75481-3444190-10 | 45 3614 8056 | Рукоятка | 1 | 1 | ||
| 22 | 540-8101050 | 11 0000 0385 | Шарик | 1 | 1 | ||
| 23 | 64221-3444236 | 45 3427 6279 | Кожух верхний | 1 | 1 | ||
| 24 | 75481-3444140 | 45 3614 6850 | Кожух | 1 | 1 | ||
| 25 | 224622 | 45 9462 1106 | Винт М6х10 | 2 | 2 | ||
| 26 | 75481-3444009-01 | 45 3614 7291 | Колонка рулевая с кронштейном | 1 | 1 | ||
| 27 | 250510 | 45 9553 1055 | Гайка М8-6Н | 2 | 2 | ||
| 28 | 252135 | 45 9816 6046 | Шайба 8Т | 4 | 4 | ||
| 29 | 252005 | 45 9811 1206 | Шайба 8 | 6 | 6 | ||
| 30 | 201456 | 45 9346 1522 | Болт М8х20 | 4 | 4 | ||
Рисунок 2.12.2 – Колесо рулевое и рулевая колонка
Таблица 2.12.2 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 33522-3402014 | 45 3643 0990 | Колесо рулевое | 1 | 1 | ||
| 2 | 250561 | 45 9553 1064 | Гайка М16 | 1 | 1 | ||
| 3 | 75481-3444020-40 | 45 3614 8199 | Труба колонки | 1 | 1 | ||
| 4 | 540-1712184 | 45 3613 1047 | Пружина | 2 | 2 | ||
| 5 | 252037 | 45 9811 1255 | Шайба 6 | 3 | 3 | ||
| 6 | 75481-3444033-10 | 45 3614 8200 | Вал | 1 | 1 | ||
| 7 | 1000906 | 45 1210 0051 | Подшипник | 2 | 2 | ||
| 8 | 549А-2118278 | 45 9836 0022 | Кольцо стопорное В28 | 2 | 2 | ||
| 9 | 75481-3444118 | 45 3614 6843 | Втулка | 1 | 1 | ||
| 10 | 549А-3841048 | 45 9836 0233 | Кольцо стопорное В47 | 2 | 2 | ||
| 11 | 220105 | 45 9432 1109 | Винт М6х16 | 1 | 1 | ||
| 12 | 252134 | 45 9816 6045 | Шайба 6Т | 2 | 2 | ||
| 13 | 75481-3444065 | 45 3614 7042 | Кольцо | 1 | 1 | ||
| 14 | 75481-3444150-10 | 45 3614 8201 | Кожух | 1 | 1 | ||
| 15 | 75481-3444030-10 | 45 3614 8198 | Вал | 1 | 1 | ||
| 16 | 220103 | 45 9432 1107 | Винт М6х12 | 1 | 1 | ||
| 17 | 75481-3444130-10 | 45 3614 7037 | Рукоятка | 1 | 1 | ||
| 18 | 540-8101050 | 11 0000 0385 | Шарик | 1 | 1 | ||
| 19 | 64221-3444090 | 45 3427 6265 | Пружина | 1 | 1 | ||
| 20 | 75481-3444056-10 | 45 3614 8174 | Втулка | 1 | 1 | ||
| 21 | 75481-3444057 | 45 3614 7029 | Втулка | 1 | 1 | ||
| 22 | 75481-3444126 | 45 3614 7003 | Ось | 1 | 1 | ||
| 23 | 314003 | 45 9954 7118 | Шпонка 3х5 | 1 | 1 | ||
Рисунок 2.12.3 – Колонка рулевая с кронштейном
Таблица 2.12.3 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201418 | 45 9346 1504 | Болт М6х16 | 1 | 1 | ||
| 2 | 252037 | 45 9811 1255 | Шайба 6 | 2 | 2 | ||
| 3 | 252134 | 45 9816 6045 | Шайба 6Т | 2 | 2 | ||
| 4 | 250508 | 45 9553 1054 | Гайка М6 | 1 | 1 | ||
| 5 | 75481-3444067 | 45 3614 7299 | Толкатель | 1 | 1 | ||
| 6 | 75481-3444218-10 | 45 3614 7298 | Стопор | 1 | 1 | ||
| 7 | 75481-3444119 | 45 3614 7030 | Втулка | 1 | 1 | ||
| 8 | 75481-3444026 | 45 3614 7296 | Ограничитель | 1 | 1 | ||
| 9 | 252017 | 45 9811 1210 | Шайба 16 | 1 | 1 | ||
| 10 | 75481-3444180-20 | 45 3614 7295 | Кронштейн | 1 | 1 | ||
| 11 | 258038 | 45 9871 1049 | Шплинт 3.2х16 | 1 | 1 | ||
| 12 | 260068 | 45 9862 1069 | Палец | 1 | 1 | ||
| 13 | 252006 | 45 9811 1207 | Шайба 10 | 2 | 2 | ||
| 14 | 220103 | 45 9432 1107 | Винт М6х12 | 1 | 1 | ||
| 15 | 75481-3444132 | 45 3614 7018 | Рычаг | 1 | 1 | ||
| 16 | 64221-3444090 | 45 3427 6265 | Пружина | 1 | 1 | ||
| 17 | 75481-3444057 | 45 3614 7029 | Втулка | 1 | 1 | ||
| 18 | 75481-3444128 | 45 3614 7017 | Ось | 1 | 1 | ||
| 19 | 342537 | 45 9957 6015 | Шайба 18 | 1 | 1 | ||
| 20 | 374802 | 45 9958 4157 | Гайка М18 | 1 | 1 | ||
| 21 | 314003 | 45 9954 7118 | Шпонка 3х5 | 1 | 1 | ||
| 22 | 75481-3444127 | 45 3614 7004 | Ось | 1 | 1 | ||
| 23 | 258054 | 45 9871 1068 | Шплинт 4х32 | 1 | 1 | ||
| 24 | 250510 | 45 9553 1055 | Гайка М8 | 1 | 1 | ||
| 25 | 252135 | 45 9816 6046 | Шайба 8Т | 2 | 2 | ||
| 26 | 75481-3444212 | 45 3614 7038 | Опора | 1 | 1 | ||
| 27 | 75481-3444010-30 | 45 3614 8204 | Колонка рулевого управления в сборе | 1 | 1 | ||
| 28 | 342582 | 45 9957 6131 | Шайба 20 | 4 | 4 | ||
| 29 | 75481-3444069 | 45 3614 7290 | Шток | 1 | 1 | ||
| 30 | 342515 | 45 9957 6002 | Шайба 8 | 1 | 1 | ||
| 31 | 201454 | 45 9346 1520 | Болт М8х16 | 1 | 1 | ||

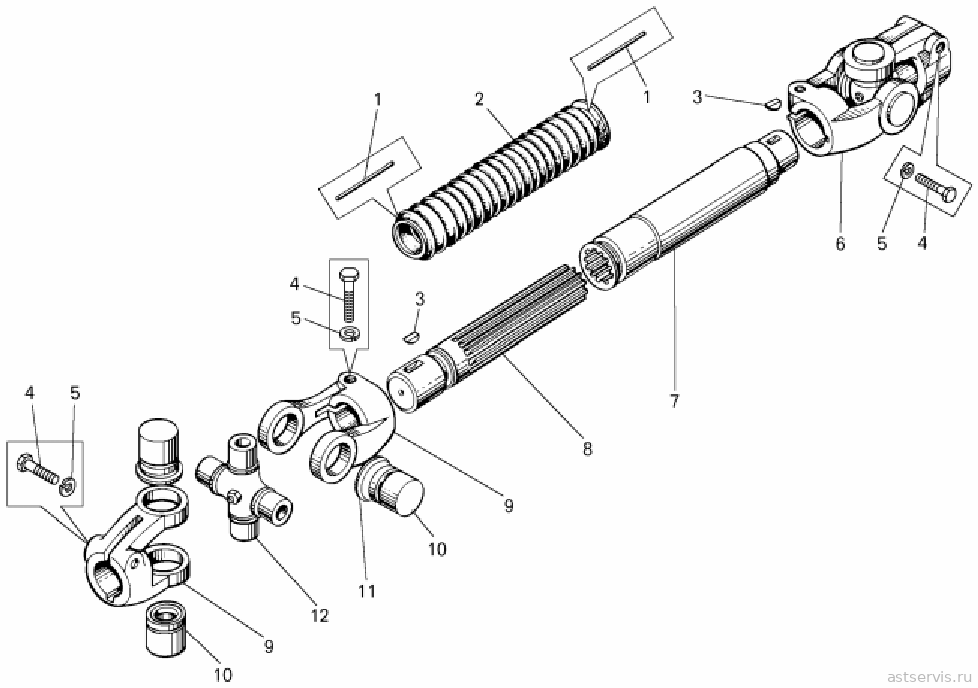

Рисунок 2.12.4 – Вал карданный рулевого управления
Таблица 2.12.4 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7540А | 7540В | ||||||
| 1 | 258252 | 45 9871 1337 | Шплинт 1,2х150 | 2 | 2 | ||
| 2 | 540-3401049 | 45 3613 1629 | Муфта защитная | 1 | 1 | ||
| 3 | 343800 | 45 9823 0264 | Шпонка 5х9 | 4 | 4 | ||
| 4 | 200317 | 45 9326 1062 | Болт М10х45 | 4 | 4 | ||
| 5 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 4 | 4 | ||
| 6 | 500-3401096-Б1 | 45 3416 0920 | Кардан вала рулевого управления | 2 | 2 | ||
| 7 | 75406-3401051 | 45 3616 5430 | Вал кардана | 1 | 1 | ||
| 8 | 540-3401050-30 | 45 3613 7523 | Вал шлицевый | 1 | 1 | ||
| 9 | 500А-3444066 | 45 3525 0992 | Вилка | 4 | 4 | ||
| 10 | 704902К6УС10 | 46 4111 1148 | Подшипник | 8 | 8 | ||
| 11 | 400-2201043 | 45 4211 0565 | Кольцо | 8 | 8 | ||
| 12 | 408-2201026 | 45 4212 0541 | Крестовина | 2 | 2 | ||
Рисунок 2.12.5 – Установка трубопроводов рулевого управления
Таблица 2.12.5 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75405-3408040 | 45 3616 7049 | Рукав высокого давления | 2 | 2 | ||
| 2 | 344523 | 45 9981 6459 | Угольник | 1 | 1 | ||
| 3 | 201497 | 45 9346 1559 | Болт М10х25 | 4 | 4 | ||
| 4 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 7 | 7 | ||
| 5 | 549А-3408048 | 45 3619 0003 | Контргайка | 2 | 2 | ||
| 6 | 549А-3408049 | 45 3619 0002 | Шайба защитная | 2 | 2 | ||
| 7 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 2 | 2 | ||
| 8 | 344155 | 45 9981 6277 | Угольник | 1 | 1 | ||
| 9 | 7555-3442010-10 | 45 3634 2499 | Фильтр | 1 | 1 | ||
| 10 | 75405-8609380 | 45 3616 7012 | Рукав высокого давления | 1 | 1 | ||
| 11 | 344010 | 45 9981 6265 | Ниппель | 2 | 2 | ||
| 12 | 7555А-8609686 | 45 3634 8771 | Рукав высокого давления | 2 | 2 | ||
| 13 | 75131-3408235 | 45 3644 5167 | Хомут | 1 | 1 | ||
| 14 | 201420 | 45 9346 1506 | Болт М6х20 | 6 | 6 | ||
| 15 | 252134 | 45 9816 6045 | Шайба 6Т | 6 | 6 | ||
| 16 | 315407 | 45 3414 3495 | Кляммер | 12 | 12 | ||
| 17 | 7555А-8609704 | 45 3634 8775 | Рукав высокого давления | 2 | 2 | ||
| 18 | 7547-3408071 | 45 3611 2272 | Труба сливная первая | 1 | 1 | ||
| 19 | 7547-3408029 | 45 3611 2269 | Труба нагнетательная вторая | 1 | 1 | ||
| 20 | 200317 | 45 9326 1062 | Болт М10х45 | 2 | 2 | ||
| 21 | 548А-1712495-10 | 45 3614 1053 | Скоба | 2 | 2 | ||
| 22 | 7523-3408034 | 45 3637 1159 | Труба нагнетательная первая | 1 | 1 | ||
| 23 | 7547-3408070 | 45 3611 2271 | Труба сливная вторая | 1 | 1 | ||
| 24 | 7547-3432115 | 45 3611 3653 | Стяжка электродвигателя | 2 | 2 | ||
| 25 | 250510 | 45 9553 1055 | Гайка М8 | 8 | 8 | ||
| 26 | 250512 | 45 9553 1057 | Гайка М10 | 1 | 1 | ||
| 27 | 7523-3408330 | 45 3637 1168 | Клапан | 1 | 1 | ||
| 28 | 344435 | 45 9981 6454 | Угольник | 1 | 1 | ||
| 29 | 7547-3432010-10 | 45 3611 6485 | Электродвигатель с насосом | 1 | 1 | ||
| 30 | 7555А-8609676 | 45 3634 8769 | Рукав высокого давления | 1 | 1 | ||
| 31 | 7547-3408400 | 45 3611 2270 | Труба сливная третья | 1 | 1 | ||
| 32 | 527-8609163-10 | 45 3611 0332 | Шланг сливной | 1 | 1 | ||
| 33 | 344425 | 45 9871 1515 | Хомут 45 | 2 | 2 | ||
| 34 | 308765 | 45 9882 1001 | Хомут | 2 | 2 | ||
| 35 | 540В-3408106 | 45 3613 1689 | Скоба | 1 | 1 | ||
| 36 | 549Б-3509314 | 45 3619 0312 | Рукав всасывающий | 1 | 1 | ||

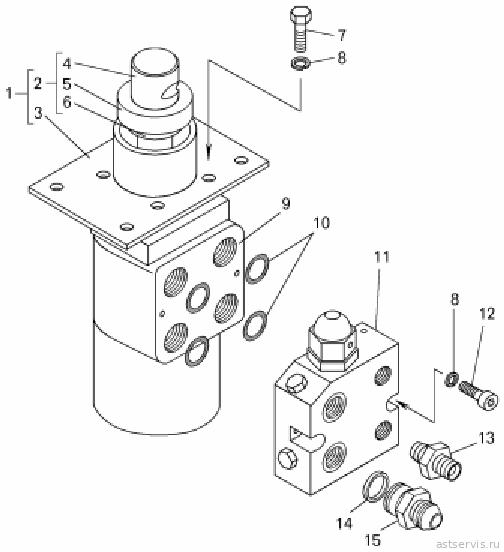

Рисунок 2.12.6 – Механизм рулевой
Таблица 2.12.6 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75474-3401259 | 45 3614 6075 | Фланец с подшипником | 1 | 1 | ||
| 2 | 75481-3401270-10 | 45 3614 8527 | Вал рулевого механизма | 1 | 1 | ||
| 3 | 75474-3401260 | 45 3611 6071 | Фланец рулевого механизма | 1 | 1 | ||
| 4 | 75481-3401272 | 45 3614 6489 | Вал | 1 | 1 | ||
| 5 | 80105 | 46 1150 0017 | Подшипник шариковый | 1 | 1 | ||
| 6 | 252019 | 45 9812 1212 | Шайба 20 | 1 | 1 | ||
| 7 | 201495 | 45 9346 1557 | Болт М10х20 | 4 | 4 | ||
| 8 | 252156 | 45 9816 6007 | Шайба 10Л | 6 | 6 | ||
| 9 | OSPB 500 ON* | 45 3911 2303 | Насос-дозатор | 1 | 1 | ||
| 9 | LAGС 500 N21/-М02S151S* | 45 3911 3418 | Насос-дозатор | 1 | 1 | ||
| 9 | LAGB 500-11МО2-000S* | 45 3922 0674 | Насос-дозатор | 1 | 1 | ||
| 10 | 025-030-30-2-2 | 25 3111 3105 | Кольцо 025-030-30-2-2 | 4 | 4 | ||
| 11 | 75481-3406200 | 45 3614 6852 | Клапан предохранительный | 1 | 1 | ||
| 12 | 341347* | 00 3413 4700 | Винт М10х35 | 2 | 2 | ||
| 12 | 341348* | 45 9951 1250 | Винт М10х30 | 2 | 2 | ||
| 13 | 344006 | 45 9981 6262 | Ниппель | 2 | 2 | ||
| 14 | 549А-1018442 | 45 3619 0507 | Прокладка | 2 | 2 | ||
| 15 | 344282 | 45 9981 6661 | Штуцер | 2 | 2 | ||
* — взаимозаменяемые детали
Рисунок 2.12.7 – Клапан предохранительный
Таблица 2.12.7 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 540-3405083 | 45 3613 1682 | Колпак предохранительного клапана | 1 | 1 | ||
| 2 | 540-1105226 | 45 3613 0226 | Прокладка | 2 | 2 | ||
| 3 | 250640 | 45 9553 1268 | Гайка М20 | 1 | 1 | ||
| 4 | 540-3405084 | 45 3613 1683 | Винт регулировочный | 1 | 1 | ||
| 5 | 540-3405034 | 45 3613 1677 | Пружина предохранительного клапана | 1 | 1 | ||
| 6 | 7548-3406228 | 45 3613 7885 | Сухарь | 1 | 1 | ||
| 7 | 7.938-60±50 | 46 9116 5561 | Шарик | 1 | 1 | ||
| 8 | 258224 | 45 9871 1307 | Шплинт 0,8х150 | 1 | 11 | ||
| 9 | 344361 | 45 9981 6002 | Пробка М12х1,25 | 2 | 2 | ||
| 10 | 540-2917144 | 45 3613 1418 | Прокладка | 2 | 2 | ||
| 11 | 75481-3406204 | 45 3614 6853 | Корпус | 1 | 1 | ||
| 12 | 7548-3406216 | 45 3613 7883 | Седло | 1 | 1 | ||
| 13 | 540-3572088-01 | 45 3613 1911 | Пружина | 1 | 1 | ||
| 14 | 7548-3406208 | 45 3613 7880 | Золотник | 1 | 1 | ||
| 15 | 7548-3406206 | 45 3613 7881 | Гильза | 1 | 1 | ||
| 16 | 025-030-30-2-2 | 25 3111 3105 | Кольцо | 1 | 1 | ||
| 17 | 7548-3406214 | 45 3613 7882 | Заглушка | 1 | 1 | ||
Рисунок 2.12.8 – Электродвигатель с насосом
Таблица 2.12.8 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-3432115 | 45 3611 3653 | Стяжка электродвигателя | 2 | 2 | ||
| 2 | 5602.3780000 | 45 7375 3907 | Двигатель постоянного тока | 1 | 1 | ||
| 3 | 250510 | 45 9553 1055 | Гайка М8 | 8 | 8 | ||
| 4 | 258027 | 45 9871 1036 | Шплинт 2,5х32 | 1 | 1 | ||
| 5 | 340014 | 45 9957 1003 | Болт М6х40 | 4 | 4 | ||
| 6 | 252134 | 45 9816 6045 | Шайба 6Т | 8 | 8 | ||
| 7 | 7548-3431014 | 45 3611 2214 | Фланец | 2 | 2 | ||
| 8 | 75125-3408483 | 45 3641 3505 | Удлинитель | 1 | 1 | ||
| 9 | 016-020-25-2-2 | 25 3111 3064 | Кольцо | 4 | 4 | ||
| 10 | 344435 | 45 9981 6454 | Угольник | 1 | 1 | ||
| 11 | 201422 | 45 9346 1508 | Болт М6х25 | 4 | 4 | ||
| 12 | 344881 | 45 9981 6968 | Штуцер | 1 | 1 | ||
| 13 | НШ 6-3Л | 45 3921 2196 | Насос | 1 | 1 | ||
| 14 | 7547-3432016 | 45 3611 2440 | Муфта | 1 | 1 | ||
Рисунок 2.12.9 – Фильтр
Таблица 2.12.9 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7513-3442064 | 45 3644 2833 | Шток клапана | 1 | 1 | ||
| 2 | 258012 | 45 9871 1016 | Шплинт 2х12 | 1 | 1 | ||
| 3 | 525-1702184-Б | 45 3611 0687 | Пружина | 1 | 1 | ||
| 4 | 7513-3442066 | 45 3644 2834 | Опора пружины | 1 | 1 | ||
| 5 | 008-012-25-2-2 | 25 3111 3055 | Кольцо | 1 | 1 | ||
| 6 | 7513-3442062 | 45 3644 2832 | Клапан | 1 | 1 | ||
| 7 | 7513-3442060 | 45 3644 2831 | Клапан в сборе | 1 | 1 | ||
| 8 | 7555-3442016-10 | 45 3634 2501 | Крышка фильтра | 1 | 1 | ||
| 9 | 7555-3442048 | 45 3634 2500 | Втулка опорная | 1 | 1 | ||
| 10 | 250508 | 45 9553 1054 | Гайка М6 | 2 | 2 | ||
| 11 | 7513-3442036-10 | 45 3644 4475 | Втулка | 1 | 1 | ||
| 12 | 034-040-36-2-2 | 25 3111 3152 | Кольцо | 2 | 2 | ||
| 13 | 631В-1-19 УХЛ 2 | 45 3921 2666 | Элемент фильтрующий Peготмас | 1 | 1 | ||
| 14 | 7513-3442034 | 45 3644 0436 | Заглушка | 1 | 1 | ||
| 15 | 115-125-58-2-2 | 25 3111 3371 | Кольцо | 1 | 1 | ||
| 16 | 7513-3442058 | 45 3644 4476 | Шайба защитная | 1 | 1 | ||
| 17 | 540-8608252 | 45 3613 3365 | Пружина | 1 | 1 | ||
| 18 | 7513-3442020-10 | 45 3644 4472 | Корпус фильтра | 1 | 1 | ||
| 19 | 019-023-25-2-2 | 25 3111 3067 | Кольцо | 1 | 1 | ||
| 20 | 378609 | 45 9981 8019 | Пробка М22х1.5 | 1 | 1 | ||
Написать
