Рисунки раздела:
- Рисунок 2.14.1 – Монтаж электрооборудования на шасси самосвала БЕЛА3-7547
- Рисунок 2.14.2 – Монтаж электрооборудования на шасси самосвала БЕЛА3-75473
- Рисунок 2.14.3 – Монтаж электрооборудования на кабине БЕЛА3-7547, 75473

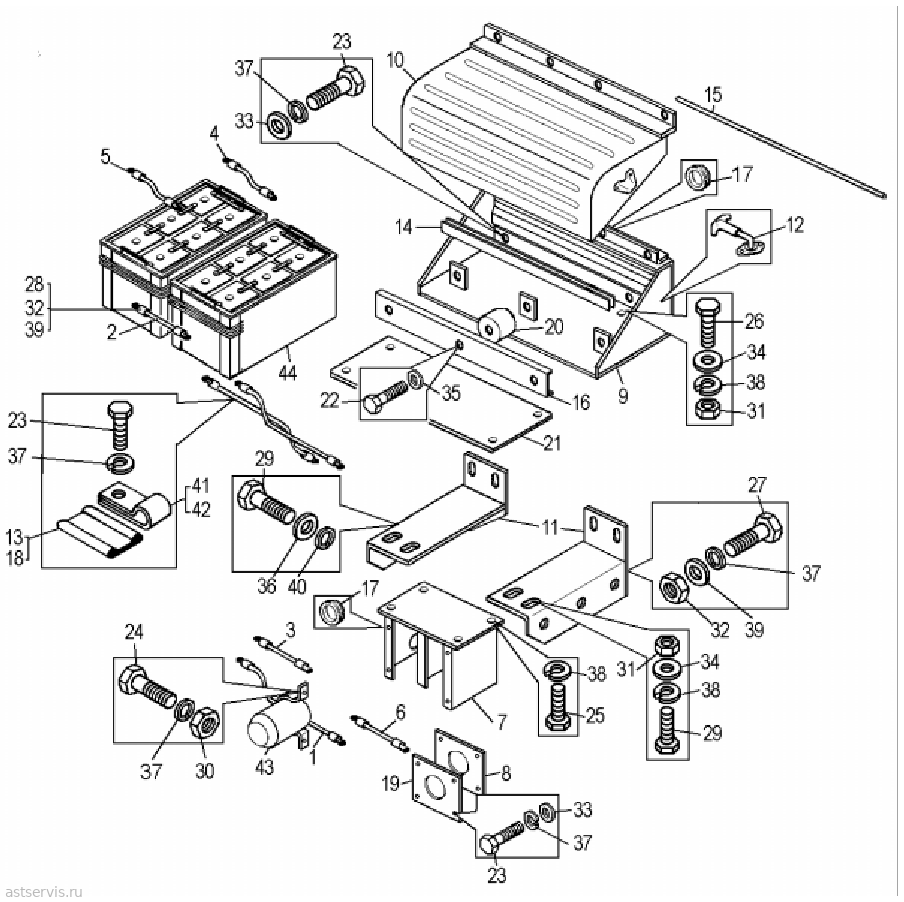

- Рисунок 2.14.4 – Установка аккумуляторных батарей на БЕЛА3-7547

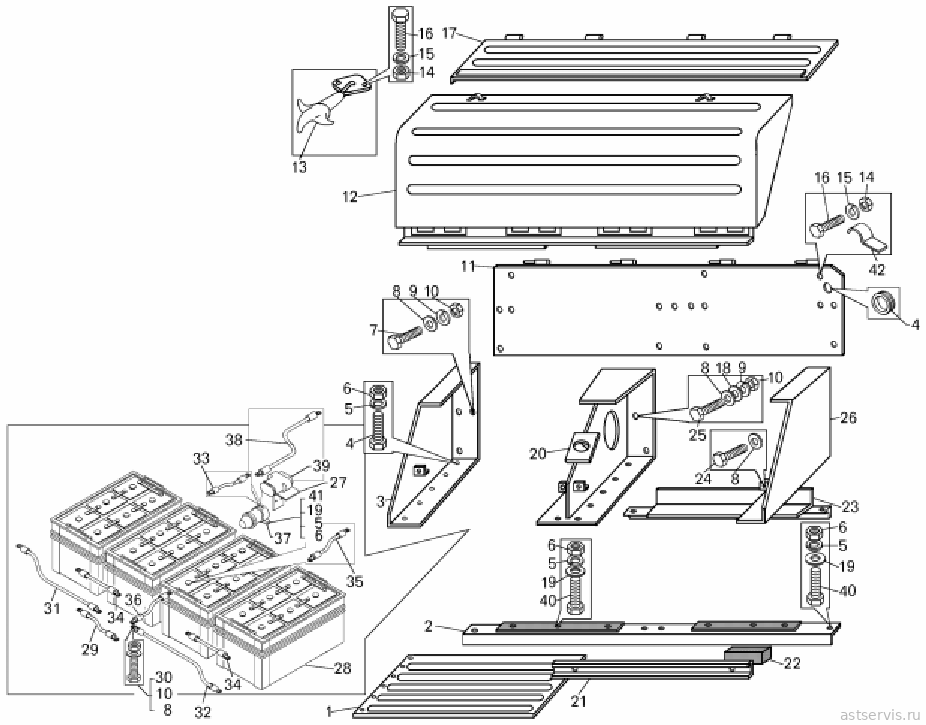

- Рисунок 2.14.5 – Установка аккумуляторных батарей на БЕЛА3-75473

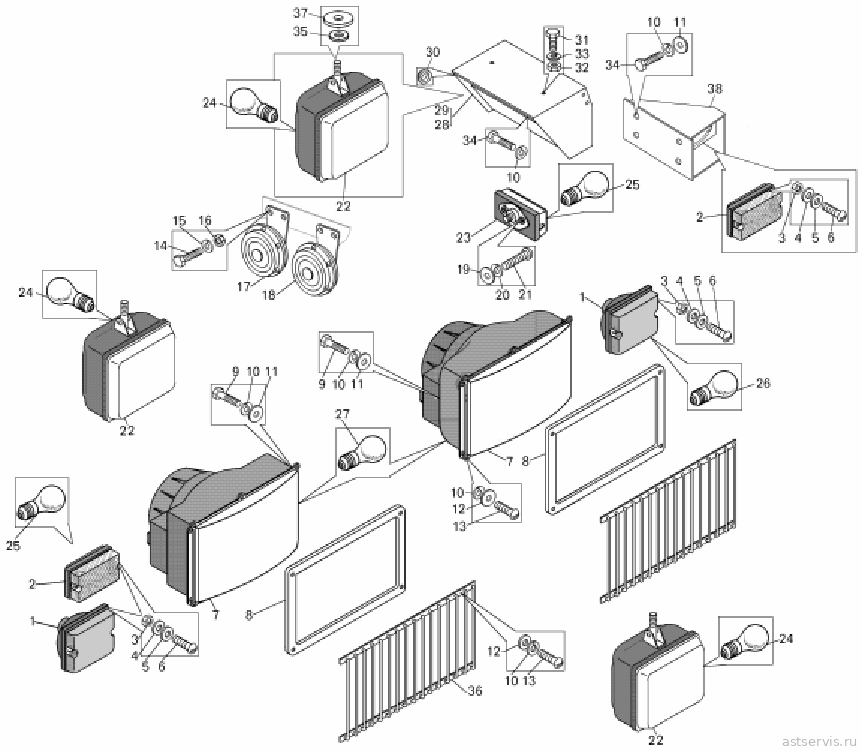

- Рисунок 2.14.6 – Установка фар и подфарников

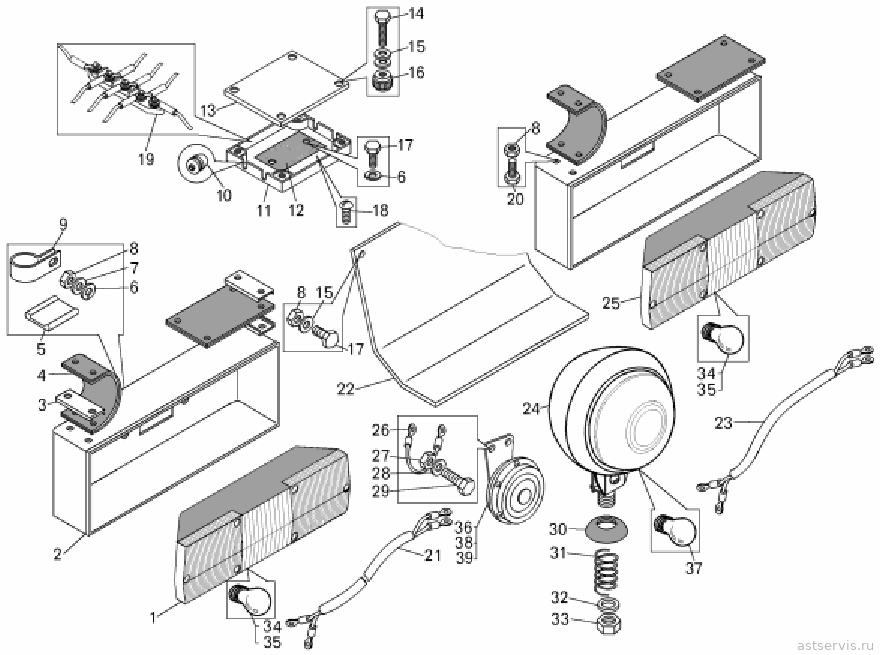

- Рисунок 2.14.7 – Установка задних фонарей и задней фары

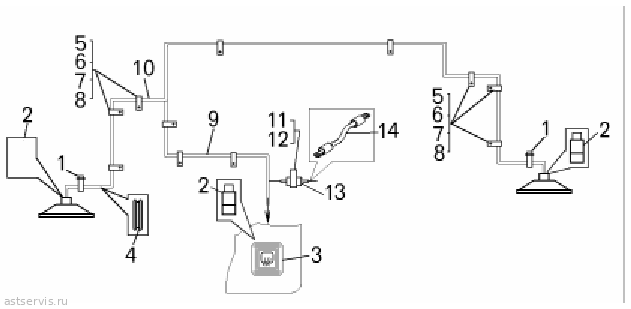

- Рисунок 2.14.8 – Установка электрооборудования зеркал с электрообогревом

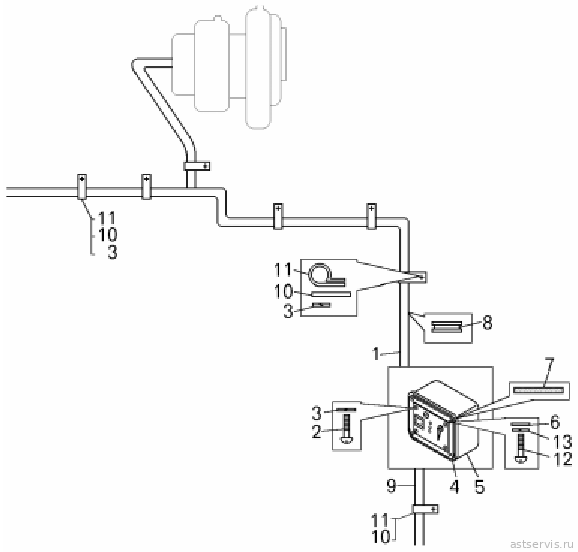

- Рисунок 2.14.9 – Установка щитка управления подогревателем
- Рисунок 2.14.10 – Установка панели приборов
Рисунок 2.14.1 – Монтаж электрооборудования на шасси самосвала БЕЛА3-7547
Таблица 2.14.1 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-3724026-20 | 45 3611 6576 | Жгут фар | 1 | ― | уточняем | |
| 2 | 7547-3724030-40 | 45 3611 4968 | Жгут проводов по лонжерону | 1 | ― | ||
| 3 | 75406-3724035 | 45 3616 5554 | Жгут проводов подкапотного фонаря | 1 | ― | ||
| 4 | 540-3724090-02 | 45 3613 6669 | Провод соединения двигателя с фарой | 1 | ― | ||
| 5 | 549Б-3724208 | 45 3619 2626 | Перемычка | 1 | ― | ||
| 6 | 549Б-3724244 | 45 3619 2641 | Перемычка | 8 | ― | ||
| 7 | 75481-3724280 | 45 3614 8120 | Провод | 1 | ― | ||
| 8 | 75481-3724289-10 | 453614 8343 | Провод дублирующего привода руля | 1 | ― | ||
| 9 | 75481-3724294 | 45 3614 8121 | Провод | 1 | ― | ||
| 10 | 7547-3724300-20 | 45 3611 4333 | Жгут проводов по двигателю | 1 | ― | ||
| 11 | 7522-3724720-01 | 45 3637 1336 | Жгут проводов датчика тахометра | 1 | ― | ||
| 12 | 75481-8608172 | 45 3614 8673 | Датчик аварийного уровня масла | 1 | ― | ||
| 13 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | 1 | ― | ||
| 14 | 7540А-3747290 | 45 3616 7875 | Диод с перемычкой | 13 | ― | ||
| 15 | 7547-3750170-10 | 45 36113705 | Кожух защитный | 1 | ― | ||
| 16 | 540-3829500-01 | 45 3613 6732 | Шланг маслопровода датчика давления | 1 | ― | ||
| 17 | 540А-1104519-01 | 45 3616 0970 | Прокладка | 19 | ― | ||
| 18 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 42 | ― | ||
| 19 | 7806-1712918 | 45 3729 2203 | Переходник | 1 | ― | ||
| 20 | 549-2105543 | 45 3619 7526 | Хомут электромонтажный | 1 | ― | ||
| 21 | 549-2105544 | 45 3619 7527 | Хомут электромонтажный | 4 | ― | ||
| 22 | 7548А-2105545 | 45 3614 7743 | Хомут электромонтажный | 1 | ― | ||
| 23 | 549А-2108247 | 45 3619 0258 | Кольцо | 3 | ― | ||
| 24 | 525-3506210 | 45 3611 0204 | Втулка | 6 | ― | ||
| 25 | 540-3715054 | 45 3613 3480 | Втулка подкапотного фонаря амортизационная | 1 | ― | ||
| 26 | 535А-3724021 | 45 3417 5618 | Втулка гибкого фонаря Ø25 | 4 | ― | ||
| 27 | 540А-3724044 | 45 3616 1630 | Колпак защитный | 6 | ― | ||
| 28 | 7522-3724072 | 45 3637 0445 | Колпак | 36 | ― | ||
| 29 | 540-3724090-01 | 45 3613 4781 | Провод соединения двигателя с рамой | 1 | ― | ||
| 30 | 7540-3724144 | 45 3616 2544 | Гибкий рукав для проводов | 1 | ― | ||
| 31 | 540-3724148 | 45 3613 2150 | Гибкий рукав для проводов | 1 | ― | ||
| 32 | 7540А-3724218 | 45 3616 7700 | Перемычка | 14 | ― | ||
| 33 | 549А-3724392 | 45 3619 2675 | Прокладка | 14 | ― | ||
| 34 | 549А-3724393 | 45 3619 2676 | Прокладка | 6 | ― | ||
| 35 | 549А-3724394 | 45 3619 2677 | Прокладка | 8 | ― | ||
| 36 | 549А-3724395 | 45 3619 2678 | Прокладка | 1 | ― | ||
| 37 | 75231-3724502 | 45 3637 0846 | Кронштейн | 2 | — | ||
| 38 | ФП131БР 01 | 45 3921 6569 | Фонарь освещения номерного знака | 1 | — | ||
| 39 | А24-21-3 | 34 6621 2410 | Лампа | 1 | — | ||
| 40 | 201415 | 45 9346 1501 | Болт М6х10 | 2 | — | ||
| 41 | 201418 | 45 9346 1504 | Болт М6х16 | 91 | — | ||
| 42 | 201420 | 45 9346 1506 | Болт М6х20 | 4 | ― | ||
| 43 | 201422 | 45 9346 1508 | Болт М6х25 | 2 | ― | ||
| 44 | 201495 | 45 9346 1557 | Болт М10х20 | 3 | ― | ||
| 45 | 220079 | 45 9432 1081 | Винт В М5х14 | 4 | — | ||
| 46 | 220082 | 45 9432 1084 | Винт В М5х20 | 2 | — | ||
| 47 | 250464 | 45 9553 1053 | Гайка М5-6Н | 2 | — | ||
| 48 | 250508 | 45 9553 1054 | Гайка М6-6Н | 6 | — | ||
| 49 | 250510 | 45 9553 1055 | Гайка М8-6Н | 1 | — | ||
| 50 | 250640 | 45 9553 1268 | Гайка М20-6Н | 1 | ― | ||
| 51 | 252004 | 45 9811 1205 | Шайба 6 | 14 | ― | ||
| 52 | 252006 | 45 9811 1207 | Шайба 10 08кл 019 | 1 | ― | ||
| 53 | 252133 | 45 9816 6044 | Шайба 5Т | 6 | ― | ||
| 54 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | 99 | ― | ||
| 55 | 252135 | 45 9816 6046 | Шайба 8Т | 1 | ― | ||
| 56 | 252136 | 45 9816 6067 | Шайба 10ОТ | 3 | — | ||
| 57 | 315406 | 45 3414 3493 | Кляммер | 40 | — | ||
| 58 | 315407 | 45 3414 3495 | Кляммер | 8 | — | ||
| 59 | 315412 | 45 3625 1966 | Кляммер | 4 | — | ||
| 60 | 344196 | 45 9981 6389 | Тройник | 2 | — | ||
| 61 | 344621 | 45 3611 0721 | Кляммер | 15 | ― | ||
| 62 | 344622 | 45 3611 0722 | Кляммер | 6 | ― | ||
| 63 | 344845 | 45 9981 6870 | Штуцер | 1 | ― | ||
| 64 | 344860 | 45 9981 6917 | Штуцер | 1 | — | ||
| 65 | 379160 | 45 3414 3504 | Кляммер | 1 | — | ||
| 66 | 379169 | 45 3414 3607 | Кляммер | 11 | — | ||
| 67 | 379198 | 45 3625 1979 | Кляммер | 8 | — | ||
| 68 | 17.3723 | 45 7373 2131 | Панель соединительная | 1 | ― | ||
| 69 | ТКС 601 ДОД 8АО.361.026 | 45 7373 6004 | Контактор | 1 | ― | ||
| 70 | ДУЖТ-01 | 45 7311 1260 | Датчик | 5 | ― | ||
| 71 | ТМ 111 | 45 7382 8020 | Датчик сигнализатора температуры | 1 | ― | ||
| 72 | ДАДМ-02 | 45 7311 1184 | Датчик | 1 | ― | ||
| 73 | 1.3829 | 45 7382 6127 | Датчик давления | 1 | ― | ||
| 74 | 18.3829 | 45 7382 6215 | Датчик давления | 3 | — | ||
| 75 | 3602.3829 | 45 7312 0068 | Датчик давления | 1 | — | ||
| 76 | ЖРВИ 305636003* | 45 3922 00822 | Моноциклон | 1 | — | ||
| 77 | ДСф-45 | 457311 1183 | Датчик | 2 | — | ||
| 78 | ПД308А «О» | 45 7374 7234 | Лампа подкапотная | 1 | — | ||
| 79 | ФП131АБ-02 | 45 3921 6315 | Фонарь освещения номерного знака | 1 | ― | ||
| 80 | ДАДВ-01 | 45 7312 0054 | Датчик | 2 | ― | ||
| 81 | ВК-12Б | 45 7514 0057 | Выключатель | 1 | ― | ||
* — поставляется по контракту
Рисунок 2.14.2 – Монтаж электрооборудования на шасси самосвала БЕЛА3-75473
Таблица 2.14.2 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-3750170-10 | 45 3611 3705 | Кожух защитный | ― | 1 | ||
| 2 | 7806-1712918 | 45 3729 2203 | Переходник | ― | 1 | ||
| 3 | 549Б-2105454 | 45 3619 8040 | Трубка | ― | 30 | ||
| 4 | 549Б-2105455 | 45 3619 8041 | Трубка | ― | 13 | ||
| 5 | 549-2105543 | 45 3619 7526 | Хомут электромонтажный | ― | 5 | ||
| 6 | 549А-2108247 | 45 3619 0258 | Кольцо | ― | 4 | ||
| 7 | 7549-2112044 | 45 3638 1342 | Втулка | ― | 1 | ||
| 8 | 500-3724042 | 45 3416 1716 | Втулка | ― | 1 | ||
| 9 | 540-3715054 | 45 3613 2480 | Втулка подкапотного фонаря амортизационная | ― | 1 | ||
| 10 | 535А-3724021 | 45 3417 5618 | Втулка гибкого рукава Ǿ25 | ― | 6 | ||
| 11 | 543-3724024 | 45 3615 5588 | Втулка | ― | 4 | ||
| 12 | 549А-3724392 | 45 3619 2675 | Прокладка | ― | 11 | ||
| 13 | 549А-3724393 | 45 3619 2676 | Прокладка | ― | 1 | ||
| 14 | 75231-3724502 | 45 3637 0846 | Кронштейн | ― | 1 | ||
| 15 | 754831-3738343 | 45 3611 3354 | Переходник | ― | 1 | ||
| 16 | 7530-3738343 | 45 3624 1525 | Переходник | ― | 1 | ||
| 17 | 7555G-3829345 | 45 3634 3490 | Переходник | ― | 2 | ||
| 18 | А24-21-3 | 34 6621 2410 | Лампа | ― | 1 | ||
| 19 | 201415 | 45 9346 1501 | Болт М6х10 | ― | 2 | ||
| 20 | 201420 | 45 9346 1506 | Болт М6х20 | ― | 1 | ||
| 21 | 201422 | 45 9346 1508 | Болт М6х25 | ― | 2 | ||
| 22 | 201456 | 45 9346 1522 | Болт М8х20 | ― | 1 | ||
| 23 | 220079 | 45 9432 1081 | Винт М5х14 | ― | 4 | ||
| 24 | 220084 | 45 9432 1086 | Винт М5х25 | ― | 2 | ||
| 25 | 250464 | 45 9553 1053 | Гайка М5-6Н | ― | 2 | ||
| 26 | 250510 | 45 9553 1055 | Гайка М8-6Н | ― | 5 | ||
| 27 | 252003 | 45 9811 1204 | Шайба 5 | ― | 2 | ||
| 28 | 252004 | 45 9811 1205 | Шайба 6 | ― | 14 | ||
| 29 | 252005 | 45 9811 1206 | Шайба 8 | ― | 1 | ||
| 30 | 252006 | 45 9811 1207 | Шайба 10 08кл 019 | ― | 1 | ||
| 31 | 252133 | 45 9816 6044 | Шайба 5Т | ― | 6 | ||
| 32 | 252135 | 45 9816 6046 | Шайба 8Т | ― | 5 | ||
| 33 | 252136 | 45 9816 6067 | Шайба 10ОТ | ― | 3 | ||
| 34 | 315412 | 45 3625 1966 | Кляммер | ― | 2 | ||
| 35 | 344601 | 45 3611 0713 | Кляммер | ― | 1 | ||
| 36 | 344614 | 45 3611 0718 | Кляммер | ― | 10 | ||
| 37 | 344618 | 45 3611 0739 | Кляммер | — | 1 | ||
| 38 | 344621 | 45 3611 0721 | Кляммер | — | 21 | ||
| 39 | 344622 | 45 3611 0722 | Кляммер | — | 11 | ||
| 40 | 379169 | 45 3414 3607 | Кляммер | — | 7 | ||
| 41 | 17.3723 | 45 7373 2131 | Панель соединительная | — | |||
| 42 | ТКС 601 ДОД 8АО | 45 7373 6004 | Контактор | ― | 1 | ||
| 43 | ДУЖТ-01 | 45 7311 1260 | Датчик температуры | ― | 3 | ||
| 44 | ДАДМ-02 | 45 7311 1184 | Датчик | ― | 1 | ||
| 45 | 11.3829 | 45 7382 6127 | Датчик давления | — | 1 | ||
| 46 | ДГС-Т-402-24-01 | 45 7311 1275 | Датчик | — | 1 | ||
| 47 | ЛПК1.2 УХЛ2 | 45 7311 1212 | Лампа подкапотная | — | 1 | ||
| 48 | ВК12-Б | 45 7514 0057 | Выключатель | — | 1 | ||
| 49 | P/N 3039524 | 45 75180092 | Датчик тахометра | — | 1 | ||
| 50 | P/N 3062866 | 45 3921 3589 | Датчик аварийной температуры | ― | 1 | ||
| 51 | P/N 3056344 | 45 7518 0073 | Датчик аварийного давления | ― | 1 | ||
| 52 | 75473-3724026-30 | 45 3611 6515 | Жгут проводов фар | ― | 1 | ||
| 53 | 548А-3724028-10 | 45 3614 2259 | Жгут проводов выключателя «массы» | ― | 1 | ||
| 54 | 75473-3724030-90 | 45 3611 6033 | Жгут проводов по лонжерону | ― | 1 | ||
| 55 | 540А-3724050 | 45 3616 0418 | Провод стартера | ― | 1 | ||
| 56 | 540-3724090-02 | 45 3613 6669 | Провод соединения двигателя с рамой | — | 1 | ||
| 57 | 75473-3724286 | 45 3611 6055 | Провод генератора | — | 1 | ||
| 58 | 75481-3724280 | 45 3614 8120 | Провод | — | 1 | ||
| 59 | 75481-3724406 | 45 3614 8122 | Провод контактора | — | 2 | ||
| 60 | 549Б-3724208 | 45 3619 2626 | Перемычка | — | 1 | ||
| 61 | 7516-3724246 | 45 3644 3279 | Перемычка | ― | 1 | ||
| 62 | 549Б-3724244 | 45 3619 2641 | Перемычка | ― | 8 | ||
| 63 | 75473-3724300-40 | 45 3611 6053 | Жгут проводов по двигателю | ― | 1 | уточняем | |
| 64 | 7421-3829500-01 | 45 3632 1893 | Шланг маслопровода датчика давления | — | 1 | ||
| 65 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | — | 1 | ||
| 66 | 7540А-3747290 | 45 3616 7875 | Диод с перемычкой | — | 9 | ||
| 67 | 75481-8608172 | 45 3614 8673 | Датчик аварийного уровня масла | — | 1 | ||
| 68 | 540А-1104519-01 | 45 3616 0970 | Прокладка | ― | 17 | ||
| 69 | 548А-1104696-01 | 45 3614 2269 | Прокладка | ― | 42 | ||
| 70 | 525-3506210 | 45 3611 0204 | Втулка | ― | 5 | ||
| 71 | 540А-3724044 | 45 3616 1630 | Колпак защитный | ― | 4 | ||
| 72 | 7522-3724072 | 45 3637 0445 | Колпак | ― | 40 | ||
| 73 | 75482-3724144 | 45 3614 3828 | Гибкий рукав для проводов | ― | |||
| 74 | 7540А-3724218 | 45 3616 7700 | Перемычка | — | 10 | ||
| 75 | 549А-3724394 | 45 3619 2677 | Прокладка | — | 6 | ||
| 76 | 540-1712534 | 45 3613 1086 | Шайба | — | 2 | ||
| 77 | ФП131.БР 01* | 45 3921 6569 | Фонарь освещения номерного знака | — | 1 | ||
| 78 | 201418 | 45 9346 1504 | Болт М6х16 | — | 94 | ||
| 79 | 250508 | 45 9553 1054 | Гайка М6-6Н | ― | 5 | ||
| 80 | 250640 | 45 9553 1268 | Гайка М20-6Н | ― | 1 | ||
| 81 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | ― | 99 | ||
| 82 | 315406 | 45 3414 3493 | Кляммер | — | 40 | ||
| 83 | 315407 | 45 3414 3495 | Кляммер | — | 19 | ||
| 84 | 344845 | 45 9981 6870 | Штуцер | — | 1 | ||
| 85 | 379198 | 45 3625 1979 | Кляммер | — | 10 | ||
| 86 | ФП 131 АБ-02 | 45 3921 6315 | Фонарь освещения номерного знака | ― | 1 | ||
| 87 | 18.3829 | 45 7382 6215 | Датчик давления | ― | 1 | ||
| 88 | 0169-420-03-1-0151Р-80** | 45 7382 6174 | Реле давления | ― | 9 | ||
| 89 | РС403Б | 45 7374 6251 | Сигнализатор перегрева | ― | 2 | ||
| 90 | ТМ112-А | 45 7382 5144 | Датчик температуры | ― | 2 | ||
| 91 | ДАДВ-01 | 45 7312 0054 | Датчик | ― | 1 | ||
* — замена позиции
**- поставляется по контракту
Рисунок 2.14.3 – Монтаж электрооборудования на кабине БЕЛА3-7547, 75473
Таблица 2.14.3 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75404-1705160-10 | 45 3616 7730 | Кронштейн пульта | 1 | — | ||
| 2 | 540А-1104519-01 | 45 3616 0970 | Прокладка | 13 | 9 | ||
| 3 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 4 | 3 | ||
| 4 | 75404-1705192-10 | 45 3616 7797 | Крышка | 1 | 1 | ||
| 5 | 75404-1705193-10 | 45 3616 7798 | Крышка | 1 | 1 | ||
| 6 | 549Б-2105455 | 45 3619 8041 | Трубка | 2 | 2 | ||
| 7 | 540-2917144 | 45 3613 1418 | Прокладка уплотнительная | 2 | ― | ||
| 8 | 64221-3709219 | 45 3427 8148 | Втулка сбрасывателя | 1 | 1 | ||
| 9 | 64221-3709222 | 45 3427 8149 | Чехол переключателя | 2 | 2 | ||
| 10 | 7547-3723098 | 45 3611 4198 | Пластина | 1 | 1 | ||
| 11 | 75481-3722350 | 45 3614 5011 | Кронштейн крепления предохранителя | ― | 1 | ||
| 12 | 500-3723242 | 45 3416 1683 | Прокладка штепсельной розетки | 1 | 1 | ||
| 13 | 200-3724015 | 45 3414 1460 | Втулка | 2 | 2 | ||
| 14 | 5320-3716365 | 45 3537 1872 | Чехол защитный | 1 | ― | ||
| 15 | 7540-3724047 | 45 3616 2534 | Обойма уплотнителя жгута проводов | 2 | 2 | ||
| 16 | 500-3724049 | 45 3416 1727 | Уплотнитель жгута проводов | 2 | 2 | ||
| 17 | 549А-3724238 | 45 3619 2636 | Кольцо | 2 | ― | ||
| 18 | 7540А-3724218 | 45 3616 7700 | Перемычка | 2 | 3 | ||
| 19 | 549А-3724394 | 45 3619 2677 | Прокладка | 3 | 3 | ||
| 20 | 64221-3724622 | 45 3923 1894 | Хомут крепления проводов | 2 | 2 | ||
| 21 | 7547-3747172-10 | 45 3611 5016 | Панель | 1 | 1 | ||
| 22 | 200-3802045 | 45 3414 1508 | Втулка | 1 | 1 | ||
| 23 | ― | 45 7373 9003 | Колодка гнездовая | 1 | 1 | ||
| 24 | ― | 45 7373 9007 | Колодка гнездовая | 1 | 1 | ||
| 25 | 201418 | 45 9346 1504 | Болт М6х16 | 53 | 28 | ||
| 26 | 201422 | 45 9346 1508 | Болт М6х25 | ― | 4 | ||
| 27 | 201456 | 45 9346 1522 | Болт М8х20 | 8 | 4 | ||
| 28 | 220004 | 45 9432 1029 | Винт М3х10 | 16 | 16 | ||
| 29 | 220062 | 45 9432 1064 | Винт М4х35 | 4 | ― | ||
| 30 | 220077 | 45 9432 1079 | Винт М5х10 | 2 | 2 | ||
| 31 | 220080 | 45 9432 1082 | Винт М5х16 | 4 | ― | ||
| 32 | 220084 | 45 9432 1086 | Винт М5х25 | ― | 4 | ||
| 33 | 220103 | 45 9432 1107 | Винт М6х12 | 4 | 17 | ||
| 34 | 220109 | 45 9432 1113 | Винт М6х25 | 2 | 4 | ||
| 35 | 221512 | 45 94121037 | Винт М3х28 | 2 | 2 | ||
| 36 | 223014 | 45 9422 1056 | Винт М4х16 | 3 | 1 | ||
| 37 | 250458 | 45 9553 1051 | Гайка М3-6Н | 18 | 18 | ||
| 38 | 250462 | 45 9553 1052 | Гайка М4-6Н | 7 | 1 | ||
| 39 | 250464 | 45 9553 1053 | Гайка М5-6Н | 4 | 4 | ||
| 40 | 250508 | 45 9553 1054 | Гайка М6-6Н | 6 | 8 | ||
| 41 | 252003 | 45 9811 1204 | Шайба 5 | 2 | 2 | ||
| 42 | 252004 | 45 9811 1205 | Шайба 6 | 35 | 35 | ||
| 43 | 252130 | 45 9816 6042 | Шайба 3Т 65Г 06 | 18 | 18 | ||
| 44 | 252132 | 45 9816 6023 | Шайба 4Н 65Г | 7 | 1 | ||
| 45 | 252133 | 45 9816 6044 | Шайба 5Т | 4 | 4 | ||
| 46 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | 57 | 53 | ||
| 47 | 252155 | 45 9816 6006 | Шайба 8Л | 8 | 4 | ||
| 48 | 315406 | 45 3414 3493 | Кляммер | 4 | 3 | ||
| 49 | 315407 | 45 3414 3495 | Кляммер | 9 | 5 | ||
| 50 | 344621 | 45 3611 0721 | Кляммер | 2 | 2 | ||
| 51 | 344622 | 45 3611 0722 | Кляммер | ― | 1 | ||
| 52 | 379169 | 45 3414 3607 | Кляммер | 5 | 4 | ||
| 53 | 379198 | 45 3625 1979 | Кляммер | 3 | 3 | ||
| 54 | СВН-1-24 | 45 7310 0019 | Счетчик времени наработки | 1 | ― | ||
| 55 | ЭИ8058-2Т | 45 7518 0038 | Указатель температуры | 1 | ― | ||
| 56 | ― | ― | Винт М6х60 | 4 | 4 | ||
| 57 | РУ БГТ-1-24-1 | 45 3922 0259 | Реле | 1 | 1 | уточняем | |
| 58 | ЦИКС.468332.010 -01 | 45 3921 5327 | Блок переключения передач | 1 | 1 | ||
| 59 | 733.3747-10 | 45 7374 8399 | Реле-сигнализатор | 1 | 1 | ||
| 60 | 901.3747 | 45 7374 8383 | Реле | 1 | ― | ||
| 61 | 17.3723 | 45 7373 2131 | Панель соединительная | 4 | 4 | ||
| 62 | БК-7547.30 | 45 3921 7390 | Блок коммутации | 1 | ― | ||
| 63 | БК-75473.10* | 45 3921 6586 | Блок коммутации | ― | 1 | ||
| 64 | 11.3714 | 45 7372 3164 | Плафон | 1 | 1 | ||
| 65 | 40.3709 | 45 7373 1151 | Переключатель | 1 | 1 | ||
| 66 | 66.3709 | 45 7343 1142 | Переключатель | 1 | 1 | ||
| 67 | ПН1-24/12 | 45 3921 3483 | Преобразователь напряжения | 1 | 1 | ||
| 68 | ДАДВ-01 | 45 7312 0054 | Датчик | 1 | ― | ||
| 69 | СД ЭФУ | 45 3921 1559 | Сопротивление добавочное | 1 | ― | ||
| 70 | ВПСТ | 45 7311 1185 | Датчик | 2 | ― | ||
| 71 | 7547-3724008-40 | 45 3611 6568 | Жгут проводов основной | 1 | ― | ||
| 72 | 75473-3724008-80 | 45 3611 6574 | Жгут проводов основной | ― | 1 | ||
| 73 | 7547-3724018-40 | 45 3611 5797 | Жгут проводов добавочный | 1 | ― | уточняем | |
| 74 | 75473-3724018-10 | 45 3611 6571 | Жгут проводов добавочный | ― | 1 | уточняем | |
| 75 | 75481-3724258 | 45 3611 6623 | Перемычка | 1 | ― | ||
| 76 | 75481-3724266-20 | 45 3614 9152 | Жгут проводов стеклоочистителя стителя | 1 | ― | ||
| 77 | 75473-3724266 | 45 3611 6028 | Жгут проводов стеклоочистителя | ― | 1 | ||
| 78 | 549Б-3747290 | 45 3619 4886 | Диод с перемычкой | 2 | 3 | ||
| 79 | 549А-3724218 | 45 3619 2632 | Перемычка | 1 | ― | ||
| 80 | РН21.М | 34 2554 0002 | Регулятор напряжения | 1 | ― | ||
| 81 | АР-93 УХЛ2 | 45 3921 3093 | Розетка | 1 | 1 | ||
| 82 | Б3-30 | 34 2443 0021 | Блок защиты | 3 | 1 | ||
| 83 | ПВ100 АС УХЛ3.30В | 34 2449 2111 | Предохранитель | 1 | 1 | ||
| 84 | ПВ50 УХЛ3.30В | 34 2449 2011 | Предохранитель | 2 | ― | ||
| 85 | 46.3747 | 45 7374 8059 | Прерыватель стеклоочистителя | 1 | ― | ||
| 86 | СЭ-300 | 45 7376 6057 | Сопротивлении дополнительное | 2 | 2 | ||
| 87 | КТ127-0 | 45 7373 6022 | Контактор | ― | 1 | ||
| 88 | 75306-3723338 | 45 3626 3535 | Прокладка | ― | 1 | ||
| 89 | 0-163-407-04-1-028* | ― | Реле давления | ― | 4 | ||
| 90 | 1-1-66-621-010* | ― | Чехол | ― | 4 | ||
* — поставляется по контракту
Рисунок 2.14.4 – Установка аккумуляторных батарей на БЕЛА3-7547
Таблица 2.14.4 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-3724028 | 45 3614 6324 | Жгут проводов | 1 | ― | ||
| 2 | 540-3724052-10 | 45 3613 3460 | Перемычка | 1 | ― | ||
| 3 | 540-3724066-11 | 45 3613 6665 | Перемычка | 1 | ― | ||
| 4 | 540-3724070-01 | 45 3613 5328 | Провод | 1 | ― | ||
| 5 | 75481-3724082 | 45 3614 6168 | Перемычка | 1 | ― | ||
| 6 | 751901-3724083 | 45 3633 0102 | Перемычка | 1 | ― | ||
| 7 | 75481-3737020 | 45 3614 6192 | Кронштейн | 1 | ― | ||
| 8 | 75481-3737040 | 45 3614 6175 | Кожух защитный | 1 | ― | ||
| 9 | 75481-3748014 | 45 3614 6194 | Основание ящика | 1 | ― | ||
| 10 | 540-3703032 | 45 3613 1977 | Крышка ящика | 1 | ― | ||
| 11 | 75481-3748510 | 45 3614 6182 | Кронштейн | 2 | ― | ||
| 12 | 75481-3748350 | 45 3614 6614 | Застежка | 2 | ― | ||
| 13 | 540А-1104519-01 | 45 3616 0907 | Прокладка | 2 | ― | ||
| 14 | 540С-3703025 | 45 3613 1973 | Уплотнитель | 1 | ― | ||
| 15 | 75481-3703025 | 45 3614 6187 | Уплотнитель | 1 | ― | ||
| 16 | 75481-3703030 | 45 3614 6189 | Планка прижимная | 1 | ― | ||
| 17 | 549А-3724238 | 45 3619 2636 | Кольцо | 2 | ― | ||
| 18 | 549А-3724394 | 45 3619 2677 | Прокладка | 3 | ― | ||
| 19 | 75481-3737046 | 45 3614 6183 | Пластина защитная | 1 | ― | ||
| 20 | 540-3748025 | 45 3613 4013 | Амортизатор | 4 | ― | ||
| 21 | 75481-3748174 | 45 3614 6201 | Коврик | 2 | ― | ||
| 22 | 200319 | 45 9326 1063 | Болт м10х50 | 3 | ― | ||
| 23 | 201418 | 45 9346 1504 | Болт М6х16 | 19 | ― | ||
| 24 | 201420 | 45 9346 1506 | Болт М6х20 | 2 | ― | ||
| 25 | 201452 | 45 9346 1518 | Болт М8х12 | 4 | ― | ||
| 26 | 201456 | 45 9346 1522 | Болт М8х20 | 4 | ― | ||
| 27 | 201495 | 45 9346 1557 | Болт М10х20 | 1 | ― | ||
| 28 | 201499 | 45 9346 1561 | Болт М10х30 | 8 | ― | ||
| 29 | 201538 | 45 9346 1596 | Болт М12х25 | 6 | ― | ||
| 30 | 250508 | 45 9553 1054 | Гайка М6-6Н | 6 | ― | ||
| 31 | 250510 | 45 9553 1055 | Гайка м8-6Н | 4 | ― | ||
| 32 | 250512 | 45 9553 1057 | Гайка М10-6Н | 9 | ― | ||
| 33 | 252004 | 45 9811 1205 | Шайба 6 | 11 | ― | ||
| 34 | 252005 | 45 9811 1206 | Шайба 8 | 4 | ― | ||
| 35 | 252006 | 45 9811 1207 | Шайба 10 | 11 | ― | ||
| 36 | 252007 | 45 9811 1208 | Шайба 12 | 6 | ― | ||
| 37 | 252134 | 45 9816 6045 | Шайба 6Т | 21 | ― | ||
| 38 | 252135 | 45 9816 6046 | Шайба 8Т | 8 | ― | ||
| 39 | 252136 | 45 9816 6067 | Шайба 10 | 9 | ― | ||
| 40 | 252135 | 45 9816 6068 | Шайба 12 | 6 | ― | ||
| 41 | 315407 | 45 3414 3495 | Кляммер | 2 | ― | ||
| 42 | 344622 | 45 3611 0722 | Кляммер | 3 | ― | ||
| 43 | 1212.3737-07 | 45 7514 0090 | Выключатель | 1 | ― | ||
| 44 | 6СТ-132ЭМ | 34 8111 2205 | Батарея | 2 | ― | ||
Рисунок 2.14.5 – Установка аккумуляторных батарей на БЕЛА3-75473
Таблица 2.14.5 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75482-3748040 | 45 3614 3846 | Настил ящика | ― | 2 | ||
| 2 | 540-3703342 | 45 3613 2016 | Уголок ящика | ― | 1 | ||
| 3 | 540-3703267 | 45 3613 1994 | Кронштейн задний | ― | 1 | ||
| 4 | 500-3724042 | 45 3416 1716 | Втулка | ― | 1 | ||
| 5 | 252135 | 45 9816 6046 | Шайба 8Т | ― | 22 | ||
| 6 | 250510 | 45 9553 1055 | Гайка М8Н | ― | 22 | ||
| 7 | 201499 | 45 9346 1561 | Болт М10 | ― | 4 | ||
| 8 | 252006 | 45 9811 1207 | Шайба 10 | ― | 17 | ||
| 9 | 252136 | 45 9816 6067 | Шайба 10ОТ | ― | 12 | ||
| 10 | 250512 | 45 9553 1057 | Гайка М10Н | ― | 13 | ||
| 11 | 540С-3703288 | 45 3613 2005 | Пластина защитная | ― | 1 | ||
| 12 | 540-3703032 | 45 3613 1977 | Крышка ящика | ― | 1 | ||
| 13 | 75481-3748350 | 45 3614 6614 | Застежка | ― | 2 | ||
| 14 | 250508 | 45 9553 1054 | Гайка М6Н | ― | 15 | ||
| 15 | 252134 | 45 9816 6045 | Шайба 6Т | ― | 15 | ||
| 16 | 201418 | 45 9346 1504 | Болт М6 | ― | 15 | ||
| 17 | 540-3703040 | 45 3613 1982 | Пластина опорная | ― | 1 | ||
| 18 | 252039 | 45 9811 1257 | Шайба | ― | 8 | ||
| 19 | 252005 | 45 9811 1206 | Шайба 8 | ― | 14 | ||
| 20 | 75485-3748510 | 45 3613 7864 | Кронштейн средний | ― | 1 | ||
| 21 | 540С-3703030 | 45 3416 1976 | Планка крепления | ― | 2 | ||
| 22 | 540-3748025 | 45 3613 4013 | Амортизатор | ― | 4 | ||
| 23 | 540-3703338 | 45 3613 2014 | Уголок нижнего ящика | ― | 2 | ||
| 24 | 200319 | 45 9326 1063 | Болт М10 | ― | 4 | ||
| 25 | 201501 | 45 9346 1563 | Болт М10 | ― | 8 | ||
| 26 | 548А-3703265 | 45 3614 0687 | Кронштейн передний | ― | |||
| 27 | 75485-3723360 | 45 3613 7865 | Кронштейн вилки штепсельного разъема | ― | 1 | ||
| 28 | 540-3703010 | 45 3613 6815 | Аккумуляторные батареи с электролитом | ― | 4 | ||
| 29 | 540-3724052-10 | 45 3613 3460 | Перемычка | ― | 1 | ||
| 30 | 201495 | 45 9346 1557 | Болт М10 | ― | 1 | ||
| 31 | 540-3724082-01 | 45 3613 5332 | Провод соединения левой группы аккумуляторных батарей с выключателем «массы» | ― | 1 | ||
| 32 | 540-3724060-01 | 45 3613 5330 | Провод параллельного соединения аккумуляторных батарей | ― | 1 | ||
| 33 | 540Т-3724066-11 | 45 3613 6666 | Перемычка контактора | ― | 1 | ||
| 34 | 540-3724070-01 | 45 3613 5328 | Провод последовательного соединения аккумуляторных батарей | ― | 2 | ||
| 35 | 540-3724056-01 | 45 3613 5331 | Провод соединения правой группы аккумуляторных батарей с выключателем «массы» | ― | 1 | ||
| 36 | 549Б-3724166 | 45 3619 0336 | Провод | ― | 2 | ||
| 37 | 1420.3737 | 45 7373 7619 | Выключатель массы | ― | 1 | ||
| 38 | 540-3724090-01 | 45 3613 4781 | Провод «массы» | ― | 1 | ||
| 39 | ПС 315-3723100 | 45 7373 2098 | Розетка | ― | 1 | ||
| 40 | 201456 | 45 9346 1522 | Болт М8 | ― | 20 | ||
| 41 | 201466 | 45 9346 1531 | Болт М8 | ― | 2 | ||
| 42 | 344660 | 45 3611 0723 | Скоба | ― | 1 | ||
Рисунок 2.14.6 – Установка фар и подфарников
Таблица 2.14.6 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | УП 115-В | 45 7372 3138 | Указатель поворота | 2 | 2 | ||
| 2 | ПФ 116-В | 45 7372 2262 | Фонарь передний | ― | 2 | ||
| 3 | 250462 | 45 9553 1052 | Гайка М4-6Н | 8 | 8 | ||
| 4 | 252002 | 45 9811 1203 | Шайба 4 | 8 | 16 | ||
| 5 | 252132 | 45 9816 6023 | Шайба 4Н | 16 | 16 | ||
| 6 | 220053 | 45 9432 1055 | Винт М4 | 8 | 16 | ||
| 7 | 341.3711* | 45 7332 1387 | Фара | 2 | 2 | ||
| 7 | 112.03.29-02* | -- | Фара | 2 | 2 | ||
| 8 | 75481-3711090 | 45 3614 5054 | Панель фары | 2 | 2 | ||
| 9 | 201420 | 45 9346 1506 | Болт М6 | 8 | 8 | ||
| 10 | 252134 | 45 9816 6045 | Шайба 6Т | 30 | 30 | ||
| 11 | 252037 | 45 9811 1255 | Шайба 6 | 8 | 8 | ||
| 12 | 252004 | 45 9811 1205 | Шайба 6 | 16 | 8 | ||
| 13 | 220105 | 45 9432 1109 | Винт М6 | 8 | 16 | ||
| 14 | 201458 | 45 9346 1524 | Болт М8 | 4 | 4 | ||
| 15 | 252135 | 45 9816 6046 | Шайба 8Т | 4 | 4 | ||
| 16 | 250510 | 45 9553 1055 | Гайка М8-6Н | 4 | 4 | ||
| 17 | С313 | 45 7374 2173 | Сигнал звуковой | 1 | 1 | ||
| 18 | С314 | 45 7374 2176 | Сигнал звуковой | 1 | 1 | уточняем | |
| 19 | 252003 | 45 9811 1204 | Шайба 5 | 4 | 4 | ||
| 20 | 252133 | 45 9816 6044 | Шайба 5Т | 4 | 4 | ||
| 21 | 220079 | 45 9432 1081 | Винт М5 | 4 | 4 | ||
| 22 | ФГ 152-А | 45 7372 8059 | Фара противотуманная | ― | 3 | ||
| 22 | 201.3711 | 45 7332 1445 | Фара-прожектор | 3 | ― | ||
| 23 | 14.3726 | 45 7374 3097 | Указатель поворота звуковой | 2 | 2 | ||
| 24 | АКГ 24-70 | 34 6621 2408 | Лампа | 3 | 3 | ||
| 25 | А24-5-1 | - | Лампа | 4 | 4 | ||
| 26 | А24-21-3 | - | Лампа | 2 | 2 | ||
| 27 | АКГ 24-75-+70-1 | - | Лампа | 2 | 2 | ||
| 28 | 75481-3743462 | 45 3614 6466 | Крышка | 1 | 1 | ||
| 29 | 75481-3743450 | 45 3614 6461 | Кожух фары | 1 | 1 | ||
| 30 | 549А-2108247 | 45 3619 0258 | Кольцо | 1 | 1 | ||
| 31 | 201495 | 45 93 46 1557 | Болт м10 | 2 | 2 | ||
| 32 | 250512 | 45 9553 1057 | Гайка М10-6Н | 2 | 2 | ||
| 33 | 252136 | 45 9816 6067 | Шайба 10ОТ | 2 | 2 | ||
| 34 | 201418 | 45 9346 1504 | Болт М6 | 2 | 10 | ||
| 35 | 252045 | 45 9811 1258 | Шайба 12,5 | 1 | ― | ||
| 36 | 75481-3711150 | 45 3614 8036 | Решетка | 2 | ― | ||
| 37 | 549Б-2128314 | 45 3619 0279 | Кольцо | 1 | ― | ||
| 38 | 75473-8210180 | 45 3611 5724 | Кронштейн | ― | 2 | ||
* — допускается замена
Рисунок 2.14.7 – Установка задних фонарей и задней фары
Таблица 2.14.7 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 355.3716 | 45 3921 0311 | Фонарь задний левый | 1 | 1 | ||
| 2 | 549А-3716026 | 45 3619 2559 | Кронштейн заднего фонаря | 2 | 2 | ||
| 3 | 549А-3716052 | 45 3619 2563 | Пластина прижимная | 8 | 8 | ||
| 4 | 549А-3716062 | 45 3619 0519 | Амортизатор | 4 | 4 | ||
| 5 | 540А-1104519-01 | 45 3619 0970 | Прокладка | 2 | 2 | ||
| 6 | 252134 | 45 9816 6045 | Шайба 6Т | 14 | 14 | ||
| 7 | 252004 | 45 9811 1205 | Шайба 6 | 8 | 8 | ||
| 8 | 250508 | 45 9553 1054 | Гайка М6-6Н | 28 | 28 | ||
| 9 | 315407 | 45 3414 3495 | Кляммер | 2 | 2 | ||
| 10 | 64221-3724538 | 45 3427 8290 | Уплотнитель | 4 | 4 | ||
| 10 | 6422-3724538 | 45 3427 2603 | Уплотнитель | 4 | 4 | ||
| 11 | 64221-3724514 | 45 3423 1135 | Основание | 1 | 1 | ||
| 12 | 7548-3723043 | 45 3613 7776 | Кронштейн | 1 | 1 | ||
| 13 | 7548-3724750 | 45 3613 7777 | Крышка | 1 | 1 | ||
| 14 | 373800 | 45 9958 2093 | Винт М6 | 4 | 4 | ||
| 15 | 252037 | 45 9811 1255 | Шайба 6 | 24 | 24 | ||
| 16 | 6422-3724544 | 45 3427 2610 | Гайка | 4 | 4 | ||
| 17 | 201418 | 45 9346 1504 | Болт М6 | 2 | 2 | ||
| 18 | 220079 | 45 9432 1081 | Винт М5х14 | 2 | 2 | ||
| 19 | 17.3723 | 45 7373 2131 | Панель соединительная | 1 | 1 | ||
| 20 | 201422 | 45 9346 1508 | Болт М6х25 | 24 | 24 | ||
| 21 | 75489-3724040-10 | 45 3611 3899 | Жгут проводов заднего правого фонаря | 1 | 1 | ||
| 22 | 75481-3716206 | 45 3614 8047 | Брызговик заднего фонаря | 2 | 2 | ||
| 23 | 75489-3724041-10 | 45 3611 3899 | Жгут проводов заднего левого фонаря | 1 | 1 | ||
| 24 | 171.3711 | 45 7332 1096 | Фонарь-прожектор | 1 | 1 | ||
| 25 | 354.3716 | 45 3921 0371 | Фонарь задний правый | 1 | 1 | ||
| 26 | 540-3724066-11 | 45 3613 6665 | Перемычка | 1 | 1 | ||
| 27 | 250510 | 45 9553 1055 | Гайка М8-6Н | 2 | 2 | ||
| 28 | 252135 | 45 9816 6046 | Шайба 8Т | 2 | 2 | ||
| 29 | 201458 | 45 9346 1524 | Болт М8 | 2 | 2 | ||
| 30 | 540-3727030 | 45 3613 2171 | Чашка опорная | 1 | 1 | ||
| 31 | 540-3405118 | 45 3613 1685 | Пружина | 1 | 1 | ||
| 32 | 252007 | 45 9811 1208 | Шайба 12 | 1 | 1 | ||
| 33 | 250515 | 45 9553 1060 | Гайка М12-6Н | 1 | 1 | ||
| 34 | А24-21-3 | - | Лампа | 4 | 4 | ||
| 35 | А24-5-1 | - | Лампа | 4 | 4 | ||
| 36 | С314-Г | 45 7374 2179 | Сигнал звуковой электрический | 1 | 1 | ||
| 37 | А24-60+40 | 34 6621 2130 | Лампа | 1 | 1 | ||
| 38 | 7540А-3747290 | 45 3616 7875 | Диод с перемычкой | 1 | 1 | ||
| 39 | 7540А-3724218 | 45 3616 7700 | Перемычка | 1 | 1 | ||
Рисунок 2.14.8 – Установка электрооборудования зеркал с электрообогревом
Таблица 2.14.8 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 549-2105543 | 45 3619 7526 | Хомут электромонтажный | 14 | 14 | ||
| 2 | -- | 45 7373 9003 | Колодка гнездовая | 2 | 3 | ||
| 3 | 7513-3710217 | 45 3644 6688 | Выключатель обогрева зеркал | 1 | 1 | ||
| 4 | 549А-2108247 | 45 3619 0258 | Кольцо 16х5 | 2 | 2 | ||
| 5 | 315406 | 45 3414 3493 | Кляммер | 2 | 2 | ||
| 6 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 2 | 2 | ||
| 7 | 201418 | 45 9346 1504 | Болт М6х16 | 2 | 2 | ||
| 8 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | 2 | 2 | ||
| 9 | 75473-3724288-10 | 45 3611 5959 | Жгут проводов | ― | 1 | ||
| 9 | 75473-3724288 | 45 3611 5599 | Жгут проводов | 1 | ― | ||
| 10 | 75473-3724376-10 | 45 3611 5963 | Жгут проводов | ― | 1 | ||
| 10 | 75473-3724376 | 45 3611 5587 | Жгут проводов | 1 | ― | ||
| 11 | 540А-1104519-01 | 45 3616 0970 | Прокладка | 1 | ― | ||
| 12 | 315407 | 45 3414 3495 | Кляммер | 1 | ― | ||
| 13 | ПР-119-01 | 45 7373 1325 | Предохранитель | 1 | ― | ||
| 14 | 75473-3724246 | 45 3611 5584 | Перемычка | 1 | ― | ||
Рисунок 2.14.9 – Установка щитка управления подогревателем
Таблица 2.14.9 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 754831-3724292 | 45 3611 4369 | Жгут проводов подогревателя | ― | 1 | ||
| 1 | 75406-3724292 | 45 3616 5565 | Жгут проводов подогревателя | 1 | ― | ||
| 2 | 220103 | 45 9432 1107 | Винт М6х12 | 4 | 4 | ||
| 3 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | 4 | 4 | ||
| 4 | 540Э-3741046-10 | 45 3613 2174 | Щиток управления | 1 | 1 | ||
| 5 | 549А-3741040 | 45 3619 2684 | Кожух | 1 | 1 | ||
| 6 | 252003 | 45 9811 1204 | Шайба 5 | ― | 4 | ||
| 6 | 252004 | 45 9811 1205 | Шайба 6 | 4 | ― | ||
| 7 | 549А-3741048 | 45 3619 2686 | Прокладка | 9 | 9 | ||
| 8 | 200-3802045 | 45 3414 1508 | Втулка | 1 | 1 | ||
| 9 | 75406-3724081 | 45 3616 5560 | Провод | 1 | 1 | ||
| 10 | 549А-1104696-01 | 45 3614 2264 | Прокладка | 11 | 9 | ||
| 11 | 315406 | 45 3414 3493 | Кляммер | 11 | 9 | ||
| 12 | 240841 | 45 9642 1031 | Винт М5х30 | 4 | 4 | ||
| 13 | 252133 | 45 9816 6044 | Шайба 5Т | 4 | 4 | ||
Рисунок 2.14.10 – Установка панели приборов
Таблица 2.14.10 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7920-3710052 | 45 8631 3666 | Выключатель ГМП | 1 | 1 | ||
| 2 | 7822-3710060 | 45 3642 9868 | Выключатель дублирующего привода руля | 1 | 1 | ||
| 3 | 75481-3710080 | 45 3614 8828 | Выключатель блокировки опускания платформы | 1 | 1 | ||
| 4 | 75473-3710087 | 45 3611 4935 | Выключатель проверки ламп | ― | 1 | ||
| 5 | 75281-3710208 | 45 3635 2509 | Выключатель «массы» | 1 | 1 | ||
| 6 | 75481-3710212 | 45 3614 8825 | Выключатель останова двигателя | 1 | 1 | ||
| 7 | 75481-3710215 | 45 3614 8827 | Выключатель жалюзи двигателя | 1 | 1 | ||
| 8 | 75481-3710230 | 45 3614 8826 | Переключатель отопителя кабины | 1 | 1 | ||
| 9 | 6820-3803018 | 45 3642 8786 | Фонарь контрольной лампы | 1 | 1 | ||
| 9 | 24.3803-126* | 45 3921 5847 | Лампа контрольная | ― | 1 | ||
| 10 | 75481-3803214 | 45 3614 8767 | Контрольная лампа блокировки гидротрансформатора | 1 | 1 | ||
| 10 | 24.3803-182* | 45 3921 5356 | Лампа контрольная | 1 | 1 | ||
| 11 | 7540D-3803114 | 45 3616 8241 | Контрольная лампа аварийного давления масла | ― | 1 | ||
| 11 | 24.3803-136* | 45 3921 5355 | Лампа контрольная | ― | 1 | ||
| 11 | 7540D-3803113 | 45 3616 8327 | Контрольная лампа включения ЭФУ | 1 | ― | ||
| 11 | 24.3803-129* | 45 3921 5847 | Лампа контрольная | 1 | ― | ||
| 12 | 75481-5325011 | 45 3614 5179 | Панель приборов левая | 1 | 1 | ||
| 13 | 75483-5325010-10 | 45 3611 4918 | Панель приборов правая | 1 | 1 | ||
| 14 | 7522-3709013 | 45 3637 0286 | Ручка выключателя | 1 | 1 | ||
| 15 | 5336-3710015 | 45 3522 1091 | Рамка выключателя | 2 | 2 | ||
| 16 | 75303-3903076 | 45 3626 0726 | Табличка | 1 | 1 | ||
| 17 | 220051 | 459432 1053 | Винт М4х10 | 2 | 2 | ||
| 18 | 341425 | 45 9951 2257 | Винт М4х6 | 1 | 1 | ||
| 19 | 250513 | 45 9951 4002 | Гайка М10-6Н | 1 | 1 | ||
| 20 | П147-04.36 | 45 7514 0059 | Переключатель | 1 | 1 | ||
| 21 | 0974-01.02 | 45 7514 0047 | Переключатель | 1 | 1 | ||
| 22 | ВК416М-01 | 45 7514 0023 | Выключатель | 1 | 1 | ||
| 23 | 32.3710М | 45 7514 0024 | Выключатель аварийной сигнализации | 1 | 1 | ||
| 24 | ЦИКС.467845.004 | 45 3921 4683 | Табло | 1 | 1 | ||
| 25 | 11.3725 | 45 7312 0138 | Прикуриватель | 1 | 1 | ||
| 26 | ЭИ 8058-3 | 45 7518 0089 | Указатель температуры | ― | 2 | ||
| 26 | ЭИ 8058-2 | 45 7518 0038 | Прибор | 2 | ― | ||
| 27 | ЭИ 8006-1 | 45 7518 0039 | Указатель напряжения | ― | 1 | ||
| 27 | ЭИ 8059-4 | 45 7518 0037 | Прибор | 1 | ― | ||
| 28 | ЭИ 8057 | 45 7518 0035 | Указатель уровня топлива | 1 | 1 | ||
| 29 | ЭИ 8059-6 | 45 7518 0040 | Указатель давления | 1 | 1 | ||
| 30 | ВК856 | 45 7373 4214 | Замок выключателя | 1 | 1 | ||
| 31 | ПК-1 | 99 5111 0004 | Переключатель | ― | 1 | ||
| 32 | ИБМЯ 754.342.018-03 | 45 3921 7278 | Планка | 1 | 1 | ||
| 33 | СП153УХЛ | 45 7381 3295 | Указатель спидометра | ― | 1 | ||
| 34 | БКЛ 3808.04 | 45 3921 7251 | Блок контрольных ламп | 1 | 1 | ||
| 35 | 2212.3803-07* | 45 7334 7433 | Лампа контрольная | ― | 1 | ||
| 36 | 24.3803-07* | 45 3921 5362 | Лампа контрольная | ― | 1 | ||
| 36 | 24.3803-182* | 45 3921 5356 | Лампа контрольная | 1 | 1 | ||
| 37 | P/N 3049555 | 45 3921 3875 | Указатель тахометра | ― | 1 | ||
| 37 | 121.3813-УХ | 45 7383 3172 | Тахометр | 1 | ― | ||
| 38 | 75473-5325080-10 | 45 3611 4499 | Панель приборов средняя | ― | 1 | ||
| 38 | 75483-5325080-10 | 45 3614 8751 | Панель приборов средняя | 1 | ― | ||
| 39 | 75473-3803019* | 45 3611 2402 | Фонарь контрольной лампы | 1 | 1 | ||
| 39 | 24.3803-187* | 45 3921 5884 | Лампа контрольная | ― | 1 | ||
| 40 | 75473-3803119* | 45 3611 4618 | Контрольная лампа аварийной температуры ММОТ | ― | 1 | ||
| 40 | 24.3803-185* | 45 3921 5883 | Лампа контрольная | ― | 1 | ||
| 41 | 7822-3803121 | 45 3645 0011 | Контрольная лампа аварийной температуры воздуха | ― | 1 | ||
| 41 | 24.3803-183* | 45 3921 5856 | Лампа контрольная | ― | 1 | ||
| 42 | А24-21-3 | 34 6621 2410 | Лампа | 6 | 11 | ||
| 43 | ЛВ 211-329* | 45 7334 7329 | Патрон лампы | 5 | 11 | ||
| 43 | 5ПМ.575.006* | ― | Патрон | 5 | ― | ||
| 44 | ЭИ 8059-5 | 45 7518 0090 | Указатель давления | ― | 1 | ||
| 45 | ЭИ 8059-8 | 45 7518 0036 | Указатель давления | ― | 2 | ||
| 45 | УК168 | ― | Указатель давления | 1 | ― | ||
| 46 | 75404-3710203 | 45 3616 8336 | Выключатель жалюзи ГМП | 1 | ― | ||
Написать
