Рисунки раздела:
- Рисунок 2.15.1 – Комплект инструмента и принадлежностей
- Рисунок 2.15.2 – Инструмент специальный
- Рисунок 2.15.3 – Установка системы пожаротушения и огнетушителя самосвалов БЕЛА3-7547, БЕЛА3-75473
Рисунок 2.15.1 – Комплект инструмента и принадлежностей
Таблица 2.15.1 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7851-0162 | 99 0000 2552 | Бородок | 1 | 1 | ||
| 2 | 2810-0195 | 45 3921 3153 | Зубило | 1 | 1 | ||
| 3 | 7813-0035 | 39 2651 5056 | Ключ | 1 | 1 | ||
| 4 | 7811-0003С2 | 39 2651 2055 | Ключ S=8х10 | 1 | 1 | ||
| 5 | 7811-0461 | 39 2651 2265 | Ключ S=11х13 | 1 | 1 | ||
| 6 | 7811-0041 | 39 2651 2155 | Ключ S=27х30 | 1 | 1 | ||
| 7 | 7811-0045 | 39 2651 2195 | Ключ S=41х46 | 1 | 1 | ||
| 8 | 7811-0047 | 39 2651 2215 | Ключ S=50х55 | 1 | 1 | ||
| 9 | 7811-0352 | 39 2652 1325 | Ключ Д=65х110 | 1 | 1 | ||
| 10 | 7811-0290 | 39 2651 3095 | Ключ S=19х22 | 1 | 1 | ||
| 11 | 75481-3924316 | 45 3614 6280 | Ключ торцовый специальный | 1 | 1 | ||
| 12 | 7850-0118 | 45 3921 3147 | Молоток | 1 | 1 | ||
| 13 | 7823-3924056 | 45 3642 6486 | Ключ | 1 | 1 | ||
| 14 | 7811-0046 | 45 3921 0042 | Ключ S=46х50 | 1 | 1 | ||
| 15 | 540-3924442 | 45 3613 2420 | Вставка для ключа | 1 | 1 | ||
| 16 | ЛП-93А 6М | 45 3321 3146 | Светильник переносной | 1 | 1 | ||
| 17 | МД14-3912200 | 45 7383 5004 | Манометр шинный МД14 | 1 | 1 | ||
| 18 | 549Б-3924094 | 45 3619 2878 | Ключ специальный | 1 | 1 | ||
| 19 | 14-3114250 | 45 9167 3340 | Адаптер | 1 | 1 | ||
| 20 | Ш1-3911010-01 | 45 9136 3001 | Шприц рычажно-плунжерный | 1 | 1 | ||
| -- | 78211-0021 | 39 2651 2085 | Ключ | 1 | 1 | ||
| -- | 78211-0023 | 39 2651 2111 | Ключ | 1 | 1 | ||
| -- | 78211-0025 | 39 2651 2135 | Ключ | 1 | 1 | ||
| -- | 78211-0043 | 39 2651 2175 | Ключ | 1 | 1 | ||
| -- | ШНКФ 764439001 | 45 3922 0408 | Набор торцовых ключей | 1 | 1 | ||
| -- | 7810-0928 | 39 2661 1175 | Отвертка | 1 | 1 | ||
| -- | 7810-0982 | 39 2661 8055 | Отвертка | 1 | 1 | ||
| -- | 7814-0253 | 39 2641 4111 | Плоскогубцы | 1 | 1 | ||
| -- | ПС315-150* | 45 3921 6377 | Вилка | 1 | 1 | ||
| -- | 500-3919010-02 | 45 3416 3778 | Сумка инструментальная | 1 | 1 | ||
| -- | 7811-0232 | 39 2651 4125 | Ключ Д=27-27 | 1 | 1 | ||
| -- | 7811-0531 | 45 3921 3812 | Ключ S=5,5х7 | 1 | 1 | ||
| -- | 7811-0233 | 39 2651 4135 | Ключ Д=30-30 | 1 | 1 | ||
* — для автомобилей с электропуском.
Рисунок 2.15.2 – Инструмент специальный
Таблица 2.15.2 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7540-3901112 | 45 3616 5216 | Ключ гайки крепления реактивной штанги 75 | 1 | 1 | ||
| 2 | 540-3924330 | 45 3613 2387 | Головка для отвертывания пробок заднего моста и планетарной передачи | 1 | 1 | ||
| 3 | 7540-3901114 | 45 3616 5215 | Ключ гайки крепления вилки подвески 90 | 1 | 1 | ||
| 4 | 540-3924259 | 45 3613 2386 | Палец монтажный | 1 | 1 | ||
| 5 | ИП-3901284 | 45 3921 4663 | Лопатка монтажная | 1 | 1 | ||
| 6 | 540-3901028 | 45 3613 2203 | Лопатка монтажная | 1 | 1 | ||
| 7 | 525-3916673-01 | 45 3611 4063 | Ключ 68 | 1 | 1 | ||
| 8 | 540-3924030 | 45 3613 2375 | Ключ торцовый гайки крепления рулевого колеса | 1 | 1 | ||
| 9 | 525-3924300 | 45 3611 0299 | Ключ гаек подшипников ступицы заднего колеса | 1 | 1 | ||
| 10 | 540-3924375 | 45 3613 2402 | Ключ гаек подшипников чашек дифференциала | 1 | 1 | ||
| 11 | 75489-3924130 | 45 3613 8979 | Линейка характеристическая | 1 | 1 | ||
| 12 | 540-3924370-12 | 45 3613 6694 | Приспособление для зарядки цилиндров подвески | 1 | 1 | ||
| 13 | 75473-3917350 | 45 3611 6389 | Шланг для накачивания шин | 1 | 1 | ||
| 14 | 111.3913010* | 45 9136 2901 | Домкрат гидравлический | 1 | 1 | ||
| 15 | 540-3816390-10 | 45 3613 2189 | Манометр для замера давления в цилиндрах подвески со шлангом | 1 | 1 | ||
| 16 | 540-3924420-10 | 45 3613 2418 | Штуцер для открытия клапанов цилиндров подвески | 1 | 1 | ||
| 17 | 540-3924150 | 45 3613 2382 | Приспособление для проверки цилиндров подвески | 1 | 1 | ||
| 18 | 75131-8609930 | 45 3641 9205 | Полумуфта | 1 | 1 | ||
| 19 | 540-3405118 | 45 3513 1685 | Пружина | 1 | 1 | ||
| 20 | 9571-8609474-20 | 99 0000 2738 | Втулка | 1 | 1 | ||
| 21 | 9571-8609475 | 99 0000 2736 | Упор | 1 | 1 | ||
| 22 | 9571-8609476-20 | 99 0000 2733 | Гнездо клапана | 1 | 1 | ||
| 23 | 030-035-30-2-2 | 25 3111 3108 | Кольцо | 1 | 1 | ||
| 24 | 035-040-30-2-2 | 25 3111 3112 | Кольцо | 1 | 1 | ||
| 25 | 22.225-60±150 | 46 9196 0561 | Шарик | 1 | 1 | ||
| 26 | 342502 | 45 9957 4105 | Гайка | 1 | 1 | ||
| 27 | 344289 | 00 3442 8900 | Штуцер | 1 | 1 | ||
* — поставляется по заказу потребителя

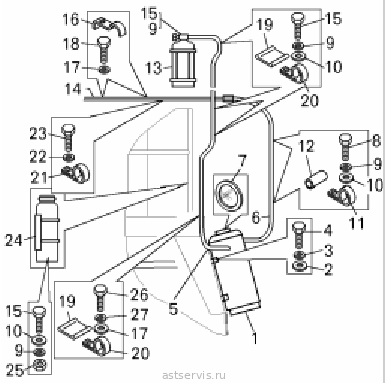

Рисунок 2.15.3 – Установка системы пожаротушения и огнетушителя самосвалов БЕЛА3-7547, БЕЛА3-75473
Таблица 2.15.3 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | СКП 3.00.05.000 | - | Бак порошковый | 1 | 1 | ||
| 2 | 252007 | 45 9811 1208 | Шайба 12 | 4 | 4 | ||
| 3 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 4 | 4 | ||
| 4 | 340266 | 45 9957 1051 | Болт М12х20 | 4 | 4 | ||
| 5 | СКП 3.00.20.000-01 | - | Рукав | 1 | 1 | ||
| 6 | СКП 3.00.21.000-01 | - | Рукав | 1 | 1 | ||
| 7 | СКП 2.00.05.200 | - | Предохранитель мембранный | 1 | 1 | ||
| 8 | 201454 | 45 9346 1520 | Болт М8х16 | 2 | 2 | ||
| 9 | 252005 | 45 9811 1206 | Шайба 8 | 8 | 8 | ||
| 10 | 252135 | 45 9816 6046 | Шайба 8Т | 10 | 10 | ||
| 11 | 344621 | 45 3611 0721 | Кляммер | 2 | 2 | ||
| 12 | 549Б-2105455 | 45 3619 8041 | Трубка | 2 | 2 | ||
| 13 | СКП 3.00.12.000 | - | Баллон с корзиной | 1 | 1 | ||
| 14 | СКП 3.42.01.000 | - | Трубопровод | 1 | 1 | ||
| 15 | 201456 | 45 9346 1522 | Болт М8х20 | 9 | 9 | ||
| 16 | 540В-3408106 | 45 3613 1689 | Скоба | 2 | 2 | ||
| 17 | 252156 | 45 9816 6007 | Шайба 10Л | 5 | 5 | ||
| 18 | 201497 | 45 9346 1559 | Болт М10х25 | 2 | 2 | ||
| 19 | 540А-1104519-01 | 45 3616 0970 | Прокладка | 4 | 4 | ||
| 20 | 344619 | 45 3611 0735 | Кляммер | 4 | 4 | ||
| 21 | 379198 | 45 3625 1979 | Кляммер | 1 | 1 | ||
| 22 | 252134 | 45 9816 6045 | Шайба 6Т | 1 | 1 | ||
| 23 | 201418 | 45 9346 1504 | Болт М6х16 | 1 | 1 | ||
| 24 | ОП-6Г | 45 3921 1597 | Огнетушитель | 1 | 1 | ||
| 25 | 250510 | 45 9553 1055 | Гайка М8 | 4 | 4 | ||
| 26 | 201495 | 45 9346 1557 | Болт М10х20 | 2 | 2 | ||
| 27 | 252006 | 45 9811 1207 | Шайба 10 | 3 | 3 | ||
