Рисунки раздела:
- Рисунок 2.16.1 – Установка кабины
- Рисунок 2.16.2 – Кабина
- Рисунок 2.16.3 – Кабина (продолжение)
- Рисунок 2.16.4 – Дверь кабины
- Рисунок 2.16.5 – Установка стеклоочистителя и стеклоомывателя
- Рисунок 2.16.6 – Установка сидений

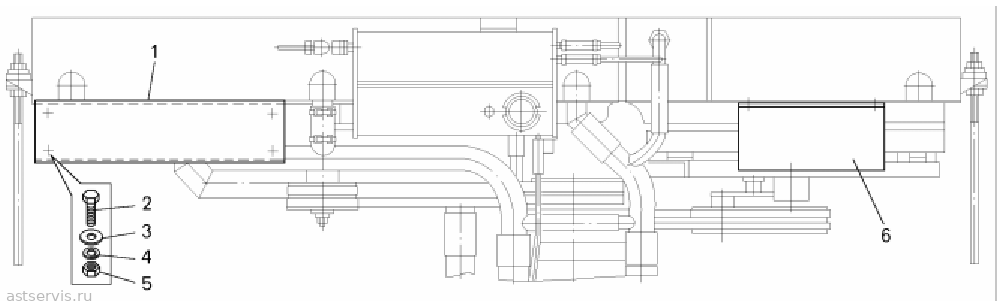

- Рисунок 2.16.7 – Установка площадок моторного отсека

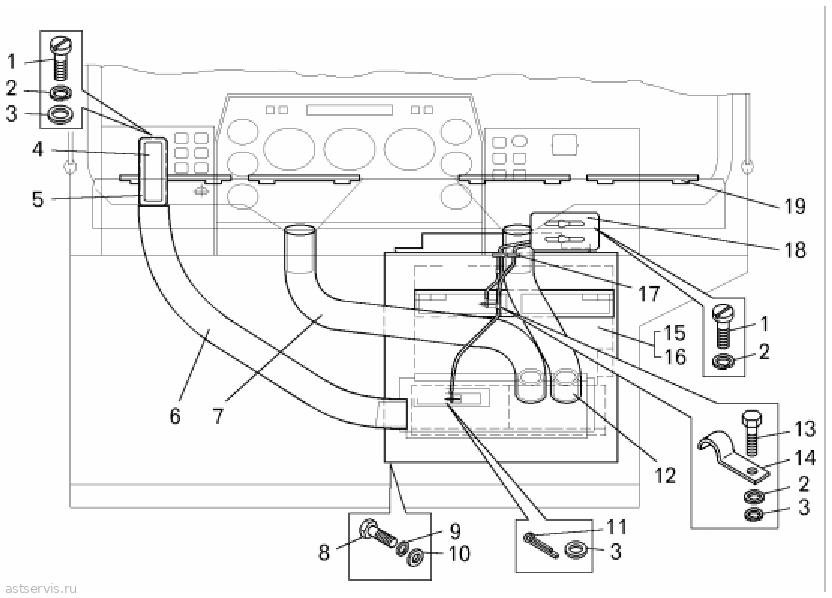

- Рисунок 2.16.8 – Установка отопителя кабины
- Рисунок 2.16.9 – Отопитель кабины
- Рисунок 2.16.10 – Трубопроводы отопителя кабины
- Рисунок 2.16.11 – Установка зеркал заднего вида
- Рисунок 2.16.12 – Установка противосолнечного козырька

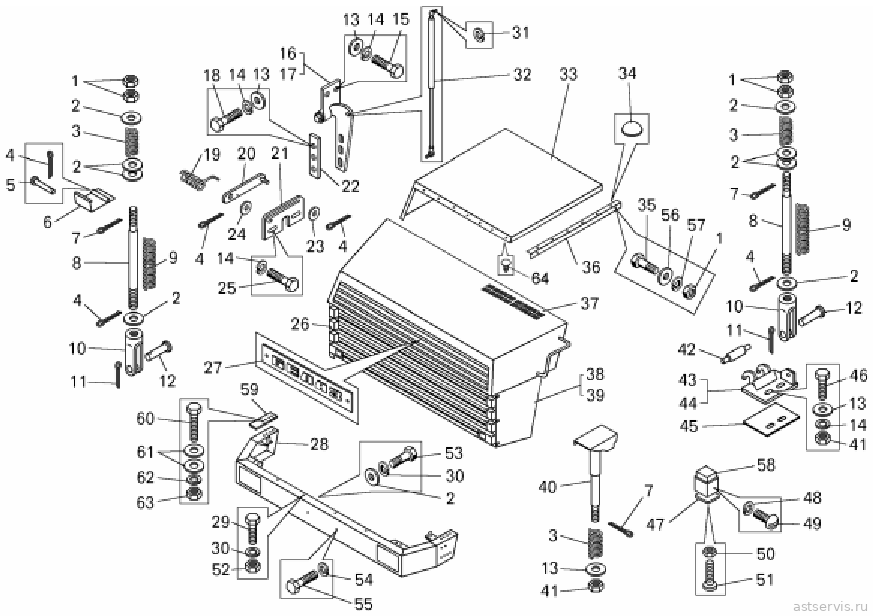

- Рисунок 2.16.13 – Установка капотов
- Рисунок 2.16.14 – Крылья и подножки
- Рисунок 2.16.15 – Установка брызговиков

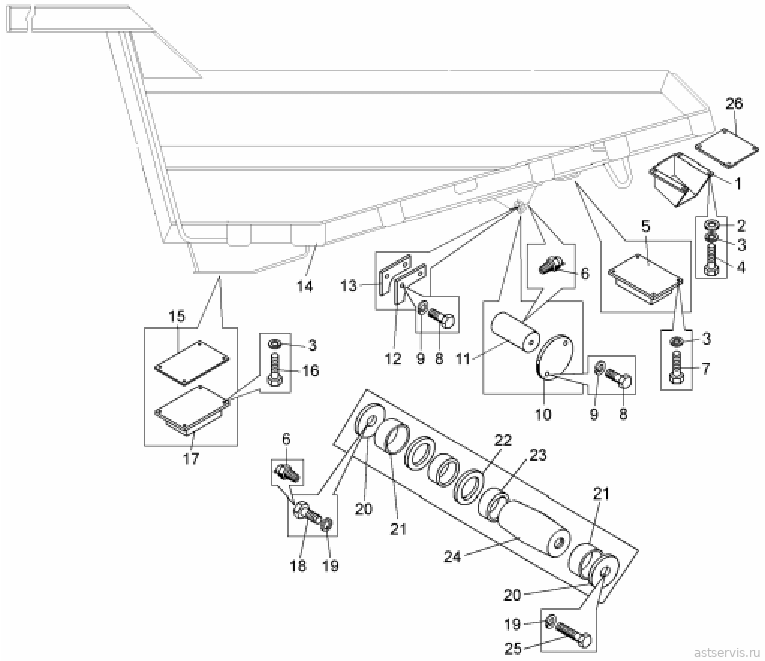

- Рисунок 2.16.16 – Платформа

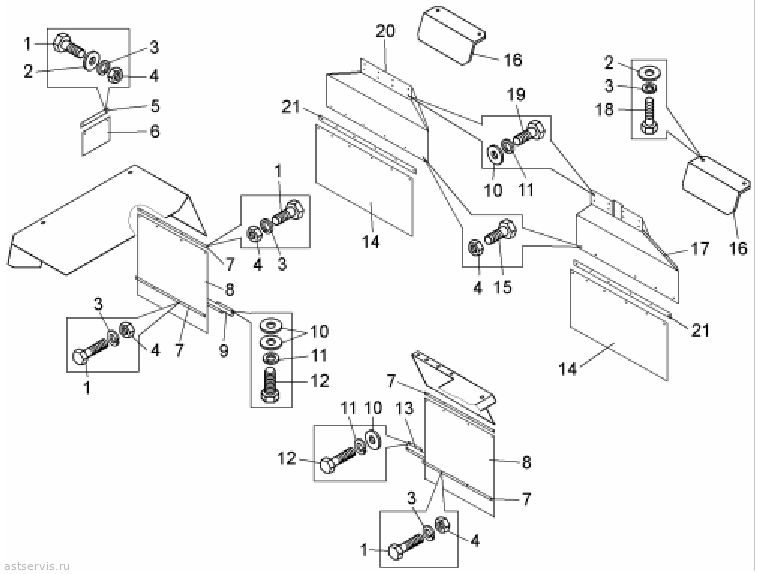

- Рисунок 2.16.17 – Установка брызговиков на платформе

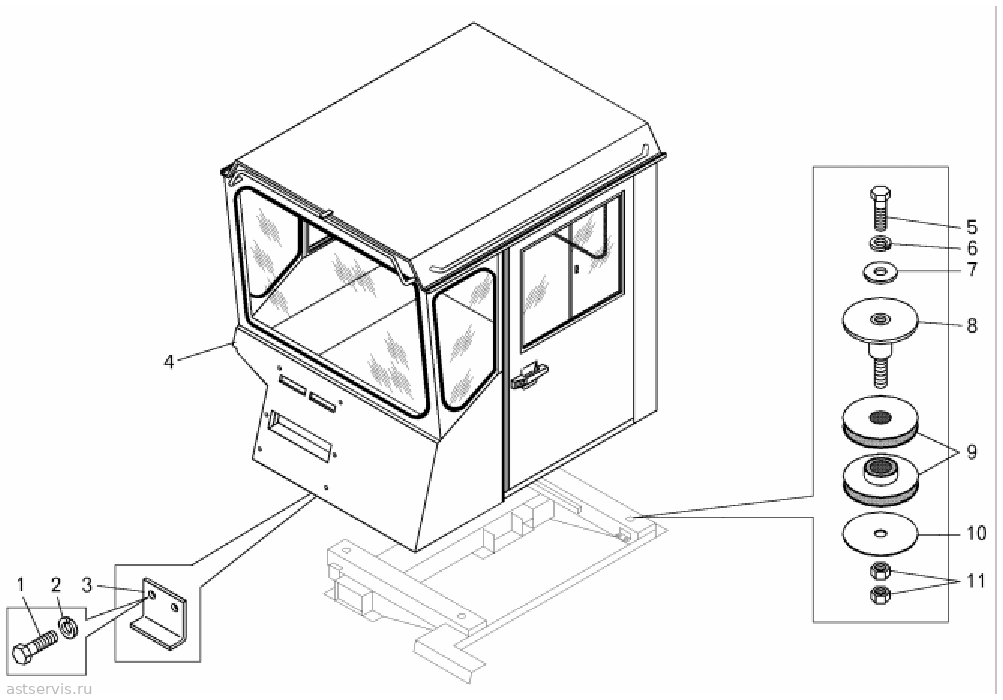

Рисунок 2.16.1 – Установка кабины
Таблица 2.16.1 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201497 | 45 9346 1559 | Болт М10х25 | 4 | 4 | ||
| 2 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 4 | 4 | ||
| 3 | 75481-5001166 | 45 3614 5108 | Ограничитель кабины | 2 | 2 | ||
| 4 | 75481-5000012-30 | 45 3614 8721 | Кабина | 1 | — | ||
| 4 | 75473-5000012 | 45 3613 9565 | Кабина | — | 1 | ||
| 5 | 202123 | 45 9346 1690 | Болт М16х50 | 4 | 4 | ||
| 6 | 252047 | 45 9811 1260 | Шайба 16 | 4 | 4 | ||
| 7 | 252139 | 45 9816 6070 | Шайба 16 ОТ | 4 | 4 | аналог: 5 руб. | |
| 8 | 75481-5001110 | 45 3614 5102 | Втулка подушки | 4 | 4 | ||
| 9 | 75481-5001080 | 45 3614 5091 | Подушка опоры кабины | 8 | 8 | ||
| 10 | 75481-5001137 | 45 3614 5105 | Пластина амортизатора | 4 | 4 | ||
| 11 | 250560 | 45 9553 1063 | Гайка М16 | 8 | 8 | ||
Рисунок 2.16.2 – Кабина
Таблица 2.16.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 221512 | 45 9412 1037 | Винт | 3 | 3 | ||
| 2 | 540С-5206009 | 45 3613 2474 | Прижим | 6 | 6 | ||
| 3 | 250458 | 45 9553 1051 | Гайка | 3 | 3 | ||
| 4 | 75481-5206066 | 45 3614 5355 | Вкладыш уплотнителя ветрового окна | 1 | 1 | ||
| 5 | 75481-5206060 | 45 3614 5351 | Уплотнитель ветрового окна | 1 | 1 | ||
| 6 | 75481-5206012 | 45 3614 5127 | Стекло ветрового окна | 1 | 1 | ||
| 7 | 75481-5206158 | 45 3614 5128 | Стекло бокового окна | 2 | 2 | ||
| 8 | 75481-5403116 | 45 3614 5348 | Уплотнитель бокового окна | 2 | 2 | ||
| 9 | 75481-5403122 | 45 3614 5352 | Вкладыш уплотнителя бокового окна | 2 | 2 | ||
| 10 | 75481-5000024 | 45 3614 4957 | Кабина | 1 | 1 | ||
| 11 | 7517-5403064 | 45 3644 5816 | Ручка подвижного стекла | 1 | 1 | ||
| 12 | 7517-5403066 | 45 3644 5848 | Накладка | 1 | 1 | ||
| 13 | 223039 | 45 9422 1081 | Винт | 2 | 2 | ||
| 14 | 75481-5109160 | 45 3614 5124 | Опорная площадка | 1 | 1 | ||
| 15 | 75171-5403010-10 | 45 3646 2056 | Окно раздвижное | 1 | 1 | ||
| 16 | 75481-5403117 | 45 3614 5349 | Уплотнитель раздвижного окна | 1 | 1 | ||
| 17 | 75481-5403028 | 45 3614 5340 | Накладка | 4 | 4 | ||
| 18 | 75171-5403026 | 45 3646 1451 | Профиль рамки раздвижного окна | 2 | 2 | ||
| 19 | 75481-8202010-10 | 45 3614 8053 | Поручень боковой | 1 | 1 | ||
| 20 | 201454 | 45 9346 1520 | Болт М8х16 | 4 | 4 | ||
| 21 | 252005 | 45 9811 1206 | Шайба 8 | 12 | 12 | ||
| 22 | 252135 | 45 9816 6046 | Шайба 8Т | 8 | 8 | ||
| 23 | 75171-5403042 | 45 3646 1473 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 24 | 75171-5403087 | 45 3646 1469 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 25 | 75171-5403044 | 45 3646 1425 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 26 | 75171-5403085 | 45 3646 1472 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 27 | 343233 | 45 9957 5009 | Заклепка | 16 | 16 | ||
| 28 | 75171-5403022 | 45 3646 1459 | Профиль рамки раздвижного окна | 2 | 2 | ||
| 29 | 75171-5403052 | 45 3646 1460 | Стекло окна боковины подвижное | 1 | 1 | ||
| 30 | 75171-5403084 | 45 3646 1471 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 31 | 75171-5403431 | 45 3646 1457 | Обойма стекла | 1 | 1 | ||
| 32 | 75171-5403045 | 45 3646 1470 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 33 | 75171-5403082 | 45 3646 1458 | Стекло окна боковины подвижное | 1 | 1 | ||
| 34 | 201418 | 45 9346 1504 | Болт | 40 | 40 | ||
| 35 | 549-6103370 | 45 3619 8276 | Фиксатор подвижного стекла | 3 | 3 | ||
| 36 | 75481-5603019 | 45 3614 5354 | Вкладыш уплотнителя заднего окна | 2 | 2 | ||
| 37 | 754831-5603018 | 45 3613 9777 | Уплотнитель заднего окна | 1 | 1 | ||
| 38 | 75481-5603016 | 45 3614 5401 | Стекло окна задка | 1 | 1 | ||
| 39 | 75481-5302010 | 45 3614 5160 | Обивка передка правая | 1 | 1 | ||
| 40 | 75481-5302011 | 45 3614 5161 | Обивка передка левая | 1 | 1 | ||
| 41 | 75481-5302020 | 45 3614 5166 | Обивка передка | 1 | 1 | ||
| 42 | 75481-5402010 | 45 3614 5309 | Обивка правая верхняя | 1 | 1 | ||
| 43 | 75481-5402030-10 | 45 3614 8809 | Обивка боковины средняя | 1 | 1 | ||
| 44 | 75481-5402031-10 | 45 3614 8714 | Обивка средняя | 1 | 1 | ||
| 45 | 75481-5402040 | 45 3614 5318 | Обивка правая нижняя | 1 | 1 | ||
| 46 | 75481-5402041 | 45 3614 5319 | Обивка нижняя | 1 | 1 | ||
| 47 | 75481-5402070-10 | 45 3614 7475 | Обивка левая передняя | 1 | 1 | ||
| 48 | 75481-5402071 | 45 3614 5326 | Обивка левая задняя | 1 | 1 | ||
| 49 | 75481-5402080 | 45 3614 5332 | Обивка заглушки | 1 | — | ||
| 50 | 75481-5602012 | 45 3614 5397 | Обивка задка | 1 | 1 | ||
| 51 | 75481-5702010-10 | 45 3614 8081 | Обивка крыши | 1 | 1 | ||
| 52 | 75481-5702020-10 | 45 3614 8082 | Обивка крыши правая | 1 | 1 | ||
| 53 | 75481-5702021-10 | 45 3614 8083 | Обивка крыши левая | 1 | 1 | ||
| 54 | 75131-5702062 | 45 3644 4634 | Держатель обивки (цвет серый) | 110 | 110 | ||
| 55 | 252004 | 45 9811 1205 | Шайба | 24 | 24 | ||
| 56 | 75481-5403123 | 45 3614 5353 | Вкладыш уплотнителя раздвижного окна | 1 | 1 | ||
| 57 | 75481-6106024 | 45 3614 6397 | Ось петли | 2 | 2 | ||
| 58 | 75481-6106254-10 | 45 3614 9205 | Петля двери наружная | 2 | 2 | ||
| 59 | 201460 | 45 9346 1526 | Болт М8х30 | 4 | 4 | ||
| 60 | 201457 | 45 9346 1523 | Болт М8х22 | 4 | 4 | ||
| 61 | 75481-6100011-10 | 45 3614 9206 | Дверь с арматурой и ручками | 1 | 1 | ||
| 62 | 75483-5109010-10 | 45 3611 4228 | Коврик пола | 1 | — | ||
| 62 | 75473-5109010-20 | 45 3611 4230 | Коврик пола | — | 1 | ||
| 63 | 75131-6107010 | 45 3646 2189 | Уплотнитель проема двери передний | 1 | 1 | ||
| 64 | 75481-5109028-20 | 45 3614 8684 | Подкладка коврика пола | — | 1 | ||
| 65 | 75481-6106130 | 45 3614 9264 | Фиксатор двери | 1 | 1 | ||
Рисунок 2.16.3 – Кабина (продолжение)
Таблица 2.16.3 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 252005 | 45 9811 1206 | Шайба 8 | 6 | 6 | ||
| 2 | 252135 | 45 9816 6046 | Шайба 8Т | 4 | 4 | ||
| 3 | 201454 | 45 9346 1520 | Болт М8х16 | 4 | 4 | ||
| 4 | 75481-5325386 | 45 3614 5254 | Кронштейн | 2 | 2 | ||
| 5 | 75481-5325406 | 45 3614 5260 | Прокладка | 2 | 2 | ||
| 6 | 549-6103370 | 45 3619 8276 | Фиксатор | 2 | 2 | ||
| 7 | 75481-5325250-20 | 45 3614 8807 | Панель приборов верхняя | 1 | 1 | ||
| 8 | 75481-5325280-20 | 45 3614 8161 | Панель передняя | 1 | 1 | ||
| 9 | 220105 | 45 9432 1109 | Винт М6х16 | 23 | 23 | ||
| 10 | 252134 | 45 9816 6045 | Шайба 6Т | 65 | 65 | ||
| 11 | 252004 | 45 9811 1205 | Шайба 6 | 24 | 24 | ||
| 12 | 250508 | 45 9553 1054 | Гайка М6-6Н | 18 | 18 | ||
| 13 | 201418 | 45 9346 1504 | Болт М6х16 | 40 | 40 | ||
| 14 | 252037 | 45 9811 1255 | Шайба 6 | 40 | 40 | ||
| 15 | 75481-5325020 | 45 3614 5184 | Крышка правой панели | 1 | 1 | ||
| 15 | 75481-5325021 | 45 3614 5185 | Крышка левой панели | 1 | 1 | ||
| 16 | 75481-5325140-10 | 45 3611 8707 | Панель задняя | 1 | 1 | ||
| 17 | 75481-5325241-10 | 45 3614 8711 | Крышка задняя | 1 | 1 | ||
| 18 | 75481-5325180-10 | 45 3614 8712 | Панель боковая | 1 | 1 | ||
| 19 | Е39410-01 | 45 3921 6471 | Винт Cn М6х20 | 18 | 18 | ||
| 20 | 7522-3709014 | 45 3637 0287 | Ручка включателя | 1 | 1 | ||
| 21 | 252133 | 45 9816 6044 | Шайба 5Т | 1 | 1 | ||
| 22 | 220077 | 45 9432 1079 | Винт М5х10 | 1 | 1 | ||
| 23 | 75481-5325240 | 45 3614 5226 | Крышка передняя | 1 | 1 | ||
| 24 | 75481-5325290-10 | 45 3614 8355 | Балка передняя | 1 | 1 | ||
| 25 | 75481-5325126-10 | 45 3614 9226 | Крышка средней панели | 1 | 1 | ||
| 26 | 75481-5325230-10 | 45 3614 8742 | Кожух средней панели | 1 | 1 | ||
| 27 | 75481-5325040 | 45 3614 6210 | Кронштейн | 4 | 4 | ||
| 28 | 224622 | 45 9462 1106 | Винт М16х10 | 4 | 4 | ||

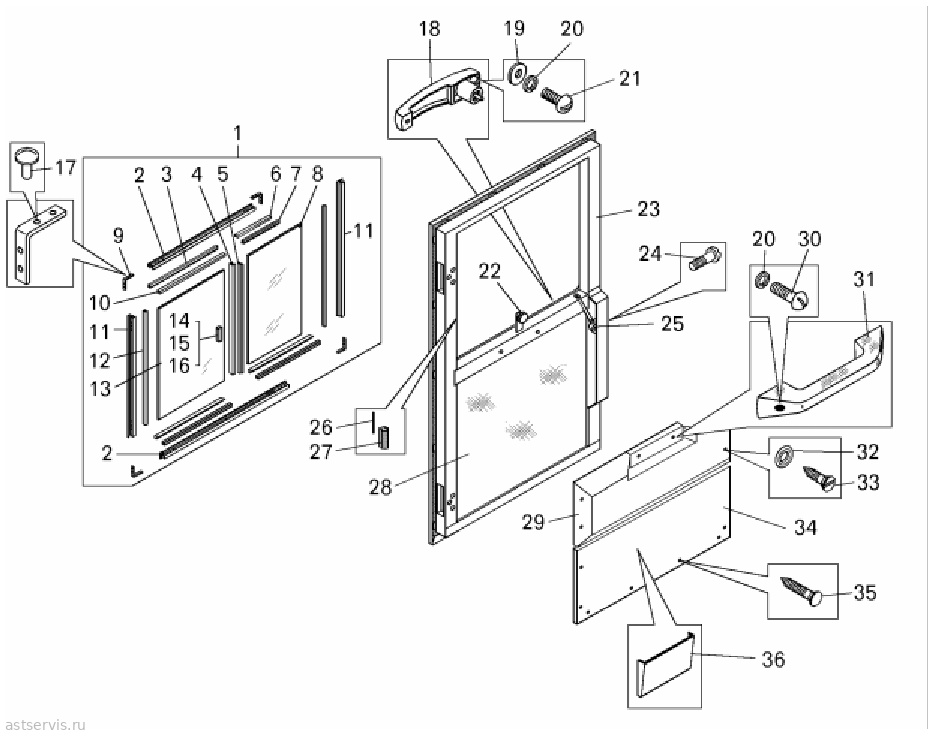

Рисунок 2.16.4 – Дверь кабины
Таблица 2.16.4 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75481-5403011 | 45 3614 8780 | Окно раздвижное | 1 | 1 | ||
| 2 | 75481-5403022 | 45 3614 5338 | Профиль рамки раздвижного окна | 2 | 2 | ||
| 3 | 75481-5403084 | 45 3614 5346 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 4 | 75481-5403431-10 | 45 3614 8793 | Обойма стекла | 1 | 1 | ||
| 5 | 75481-5403048 | 45 3614 8792 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 6 | 75481-5403043-10 | 45 3614 8791 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 7 | 75481-5403088 | 45 3614 8796 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 8 | 75481-5403083 | 45 3614 8795 | Стекло окна неподвижное | 1 | 1 | ||
| 9 | 75481-5403028 | 45 3614 5340 | Накладка | 4 | 4 | ||
| 10 | 75481-5403044 | 45 3614 5343 | Уплотнитель подвижного стекла | 1 | 1 | ||
| 11 | 75481-5403026 | 45 3614 8790 | Профиль рамки раздвижного окна | 2 | 2 | ||
| 12 | 75481-5403085 | 45 3614 5699 | Уплотнитель неподвижного стекла | 1 | 1 | ||
| 13 | 75481-5403054-10 | 45 3614 9063 | Стекло окна подвижное | 1 | 1 | ||
| 14 | 7517-5403064 | 45 3644 5816 | Ручка подвижного стекла | 1 | 1 | ||
| 15 | 7517-5403066 | 45 3644 5848 | Накладка ручки подвижного стекла | 1 | 1 | ||
| 16 | 223039 | 45 9422 1081 | Винт М5х14 | 2 | 2 | ||
| 17 | 343233 | 45 9957 5009 | Заклепка 2,8х7 | 16 | 16 | ||
| 18 | 80-6105300-А1 | 45 3921 2925 | Ручка с ключом | 1 | 1 | ||
| 19 | 252004 | 45 9811 1205 | Шайба 6 | 2 | 2 | ||
| 20 | 252134 | 45 9816 6045 | Шайба 6Т | 4 | 4 | ||
| 21 | 220105 | 45 9432 1109 | Винт М6х16 | 2 | 2 | ||
| 22 | 549-6103370 | 45 3619 8276 | Фиксатор подвижного окна | 1 | 1 | ||
| 23 | 75481-6100030-10 | 45 3614 8590 | Дверь правая | 1 | 1 | ||
| 23 | 75481-6100031-10 | 45 3614 9203 | Дверь левая | 1 | 1 | ||
| 24 | 221668 | 45 9412 1143 | Винт М8х30 | 2 | 2 | ||
| 25 | 80-6105050-01 | 45 3921 2898 | Замок правый | 1 | 1 | ||
| 25 | 80-6105050 | 45 3921 2897 | Замок левый | 1 | 1 | ||
| 26 | 7528-5403122 | 45 3634 0071 | Вкладыш уплотнителя бокового окна | 1 | 1 | ||
| 27 | 75481-5403117 | 45 3614 5349 | Уплотнитель раздвижного окна | 1 | 1 | ||
| 28 | 75171-6112024 | 45 3646 1452 | Прокладка | 1 | 1 | ||
| 29 | 75171-6102033-10 | 45 3646 2188 | Накладка декоративная левая | 1 | 1 | ||
| 30 | 220109 | 45 9432 1113 | Винт М6х25 | 2 | 2 | ||
| 31 | 75481-6105250 | 45 3614 5884 | Ручка двери внутренняя | 1 | 1 | ||
| 32 | 252317 | 45 9811 1912 | Шайба 4 | 9 | 9 | ||
| 33 | 240620 | 45 9622 1018 | Винт 4х18 | 9 | 9 | ||
| 34 | 75171-6102010 | 45 3646 1455 | Обивка двери верхняя | 1 | 1 | ||
| 35 | 75131-5702062 | 45 3644 4634 | Держатель обивки | 7 | 7 | ||
| 36 | 504В-8213012 | 45 3415 2298 | Карман для документов | 1 | 1 | ||

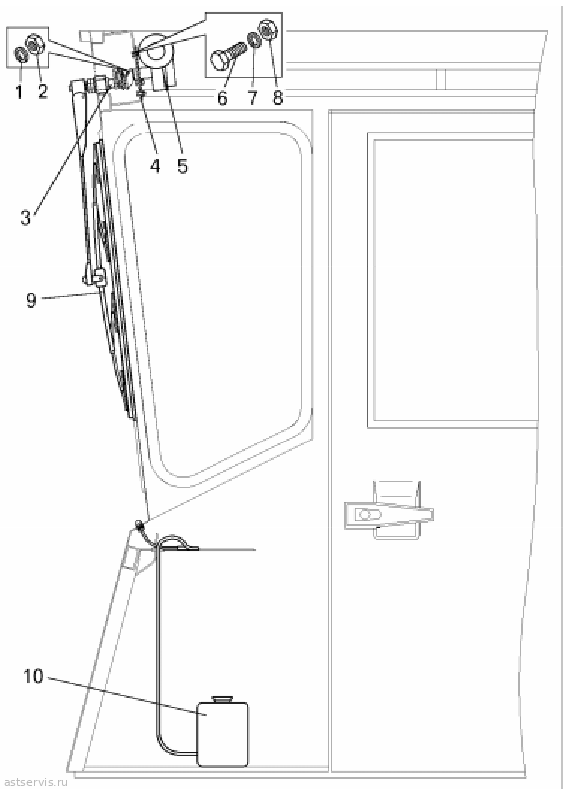

Рисунок 2.16.5 – Установка стеклоочистителя и стеклоомывателя
Таблица 2.16.5 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 252135 | 45 9816 6046 | Шайба 8Т | 1 | 1 | ||
| 2 | 250510 | 45 9553 1055 | Гайка М8-6Н | 1 | 1 | ||
| 3 | 293.5205500 | 45 7367 1628 | Узел тяги | 1 | 1 | ||
| 4 | 13.5205002 | 45 7366 8637 | Прокладка привода | 1 | 1 | ||
| 5 | 13.5205100 | 45 7376 8979 | Привод стеклоочистителя | 1 | 1 | ||
| 6 | 201418 | 45 9346 1504 | Болт М6х16 | 3 | 3 | ||
| 7 | 252134 | 45 9816 6045 | Шайба 6Т | 3 | 3 | ||
| 8 | 250508 | 45 9553 1054 | Гайка М6-6Н | 3 | 3 | ||
| 9 | 55.5205700-10 | 45 7367 1623 | Щетка с рычагом в сборе | 1 | 1 | ||
| 10 | СЭАТ-17 | 45 3921 0102 | Стеклоомыватель электрический | 1 | 1 | ||
Рисунок 2.16.6 – Установка сидений
Таблица 2.16.6 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 252005 | 45 9811 1206 | Шайба 8 | 16 | 16 | ||
| 2 | 252135 | 45 9816 6046 | Шайба 8Т | 14 | 14 | ||
| 3 | 250510 | 45 9553 1055 | Гайка М8-6Н | 6 | 6 | ||
| 4 | 75481-6870030 | 45 3614 4677 | Петля | 1 | 1 | ||
| 5 | 75481-6870032 | 45 3614 4678 | Створка петли | 2 | 2 | ||
| 6 | 540-3919472 | 45 3613 2371 | Ось петли | 1 | 1 | ||
| 7 | 75481-6870010 | 45 3614 4667 | Сиденье откидное | 1 | 1 | ||
| 8 | 6430-6800010 | 45 3425 4051 | Сиденье водителя | 1 | 1 | ||
| 9 | 201456 | 45 9346 1522 | Болт М8х20 | 2 | 2 | ||
| 10 | 6430-6807006-10 | 45 3923 1139 | Подставка сиденья с пневмооборудованием | 1 | 1 | ||
| 11 | 379497 | 45 9981 8543 | Ниппель | 1 | 1 | ||
| 12 | 75481-6800100 | 45 3614 6369 | Воздухопровод | 1 | 1 | ||
| 13 | 344750 | 45 9981 6746 | Ниппель | 1 | 1 | ||
| 14 | 201454 | 45 9346 1520 | Болт М8х16 | 6 | 6 | ||
| 15 | 7513-6800042 | 45 3641 7161 | Опора | 2 | 2 | ||
| 16 | 75481-6804210 | 45 3614 7395 | Ограничитель сиденья | 1 | 1 | ||
| 17 | 201460 | 45 9346 1526 | Болт М8х30 | 2 | 2 | ||
Рисунок 2.16.7 – Установка площадок моторного отсека
Таблица 2.16.7 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75481-8012386 | 45 3614 5784 | Площадка | 1 | 1 | ||
| 2 | 252006 | 45 9811 1207 | Шайба 10 | 4 | 4 | ||
| 3 | 252156 | 45 9816 6007 | Шайба 10Л | 4 | 4 | ||
| 4 | 201497 | 45 3461 1559 | Болт М10х25 | 4 | 4 | ||
| 5 | 250512 | 45 9553 1057 | Гайка М10 | 4 | 4 | ||
| 6 | 75481-8012100 | 45 3614 5488 | Площадка | 1 | — | ||
| 6 | 754831-8012100 | 45 3611 2861 | Площадка | — | 1 | ||
Рисунок 2.16.8 – Установка отопителя кабины
Таблица 2.16.8 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 220105 | 45 9432 1109 | Винт М6х16 | 4 | 4 | ||
| 2 | 252134 | 45 9816 6045 | Шайба 6Т | 6 | 6 | ||
| 3 | 252037 | 45 9811 1255 | Шайба 6 | 4 | 4 | ||
| 4 | 75481-8119530 | 45 3614 5511 | Дефлектор | 1 | 1 | ||
| 5 | 75481-8108010-10 | 45 3614 8605 | Сопло обдува кузова | 1 | 1 | ||
| 6 | 75481-8120044 | 45 3614 8612 | Шланг обдува ветрового стекла | 1 | 1 | ||
| 7 | 7822-8120044 | 45 3642 7820 | Шланг обдува заднего стекла | 1 | 1 | ||
| 8 | 201457 | 45 9346 1523 | Болт М8х22 | 6 | 6 | ||
| 9 | 252135 | 45 9816 6046 | Шайба 8Т | 6 | 6 | ||
| 10 | 252005 | 45 9811 1206 | Шайба 8 | 6 | 6 | ||
| 11 | 258012 | 45 9871 1016 | Шплинт 2х12 | 2 | 2 | ||
| 12 | 75131-8120044 | 45 3644 2184 | Шланг обдува ветрового стекла | 1 | 1 | ||
| 13 | 201418 | 45 9346 1504 | Болт М6х16 | 2 | 2 | ||
| 14 | 75481-8109258 | 45 3614 4754 | Прижим | 2 | 2 | ||
| 15 | 75481-8101010-20 | 45 3614 8601 | Отопитель кабины | 1 | 1 | ||
| 16 | 75481-8101376-10 | 45 3614 8609 | Прокладка | 1 | 1 | ||
| 17 | 540-1108141 | 45 3613 0253 | Втулка | 2 | 2 | ||
| 18 | 75481-8109210 | 45 3614 4742 | Привод управления заслонками отопителя | 1 | 1 | ||
| 19 | 7513-8119542 | 45 3641 8784 | Сопло | 4 | 4 | ||
Рисунок 2.16.9 – Отопитель кабины
Таблица 2.16.9 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75481-8101076 | 45 3614 4704 | Уплотнитель | 1 | 1 | ||
| 2 | 75481-8101030 | 45 3614 4596 | Фиксатор радиатора отопителя | 2 | 2 | ||
| 3 | 75481-8122159 | 45 3614 5536 | Уплотнитель | 1 | 1 | ||
| 4 | 201418 | 45 9346 1504 | Болт М6х16 | 6 | 6 | ||
| 5 | 252037 | 45 9811 1255 | Шайба 6 | 12 | 12 | ||
| 6 | 252134 | 45 9816 6045 | Шайба 6Т | 8 | 8 | ||
| 7 | 80-8104070 | 47 6221 4519 | Фильтр | 1 | 1 | ||
| 8 | 75481-8122064 | 45 3614 6249 | Крышка корпуса фильтра | 1 | 1 | ||
| 9 | 201420 | 45 9346 1506 | Болт М6х20 | 6 | 6 | ||
| 10 | 75481-8102028 | 45 3614 6248 | Ротор вентилятора | 2 | 2 | ||
| 11 | 75481-8102044 | 45 3614 6249 | Диск электродвигателя | 2 | 2 | ||
| 12 | 630.3730 | 45 3922 0314 | Электродвигатель (60 Вт) | 2 | 2 | ||
| 13 | 250464 | 45 9553 1053 | Гайка 5 | 4 | 4 | ||
| 14 | 252269 | 45 9816 1404 | Шайба 6 | 4 | 4 | ||
| 15 | 75481-8102240 | 45 3614 8366 | Прокладка диска электродвигателя | 2 | 2 | ||
| 16 | 75483-8101060 | 45 3611 3148 | Радиатор отопителя | 1 | 1 | ||
| 17 | 75481-8101043-10 | 45 3614 8611 | Прокладка радиатора отопителя | 2 | 2 | ||
| 18 | 75481-8101074 | 45 3614 8610 | Прокладка радиатора отопителя | 2 | 2 | ||
| 19 | 75481-8122040 | 45 3614 5520 | Корпус фильтра | 1 | 1 | ||
| 20 | 75481-8101012-20 | 45 3614 8602 | Кожух отопителя | 1 | 1 | ||
Рисунок 2.16.10 – Трубопроводы отопителя кабины
Таблица 2.16.10 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | ВС 11-0 | 45 9930 0076 | Кран | 1 | 1 | ||
| 2 | 7530-3738343 | 45 3624 1525 | Переходник | — | 1 | ||
| 3 | 7548А-8101044 | 45 3614 7973 | Шланг | 1 | — | ||
| 3 | 7555-8120112 | 45 3614 7973 | Шланг | — | 1 | ||
| 4 | 308765 | 45 9882 1001 | Хомут | 4 | 5 | ||
| 5 | 7548А-8101045 | 45 3614 7974 | Шланг | 1 | 1 | ||
| 6 | 75211-2105176 | 45 3627 5831 | Трубка | 1 | — | ||
| 7 | 549-2105542 | 45 3619 7525 | Хомут электромонтажный | 1 | — | ||
| 7 | 344622 | 45 3611 0722 | Кляммер | — | 2 | ||
Рисунок 2.16.11 – Установка зеркал заднего вида
Таблица 2.16.11 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75473-8201100 | 45 3611 2017 | Кронштейн зеркала | 1 | 1 | ||
| 2 | 75473-8201101 | 45 3611 2016 | Кронштейн зеркала | 1 | 1 | ||
| 3 | 201502 | 45 9346 1564 | Болт М10х38 | 4 | 4 | ||
| 4 | 252006 | 45 9811 1207 | Шайба 10 | 4 | 4 | ||
| 5 | 252039 | 45 9811 1257 | Шайба 10 | 4 | 4 | ||
| 6 | 221664 | 45 9412 1139 | Винт М8х20 | 8 | 8 | ||
| 7 | 7555-8201110 | 45 3637 2944 | Держатель кронштейна верхний | 4 | 4 | ||
| 8 | 7555-8201112 | 45 3637 2945 | Держатель кронштейна нижний | 4 | 4 | ||
| 9 | 252135 | 45 9816 6046 | Шайба 8Т | 8 | 8 | ||
| 10 | 250510 | 45 9553 1055 | Гайка М8-6Н | 8 | 8 | ||
| 11 | 250512 | 45 9553 1057 | Гайка М10-6Н | 8 | 8 | ||
| 12 | 7555-8201128 | 45 3637 2946 | Заглушка | 2 | 2 | ||
| 13 | 75131-8201132 | 45 3644 5273 | Кронштейн | 2 | 2 | ||
| 14 | 78211-6816042 | 45 3642 5962 | Фиксатор | 4 | 4 | ||
| 15 | 250508 | 45 9553 1054 | Гайка М5-6Н | 8 | 8 | ||
| 16 | 252134 | 45 9816 6045 | Шайба 6Т | 8 | 8 | ||
| 17 | ВРЕИ 203621.008 | 45 9100 0001 | Зеркало наружное ВРЕИ 203621.008 ТО ВРЕИ 203621.008 ТО | 2 | 2 | ||
Рисунок 2.16.12 – Установка противосолнечного козырька
Таблица 2.16.12 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7921-8204037 | 45 8631 2596 | Кронштейн левый | 1 | 1 | ||
| 2 | 201418 | 45 9346 1504 | Болт | 2 | 2 | ||
| 3 | 64221-8204010 | 45 3427 6771 | Козырек противосолнечный | 1 | 1 | ||
| 4 | 7921-8204036 | 45 8631 2595 | Кронштейн правый | 1 | 1 | ||
Рисунок 2.16.13 – Установка капотов
Таблица 2.16.13 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 250558 | 45 9553 1061 | Гайка М14-6Н | 6 | 6 | ||
| 2 | 252047 | 45 9811 1260 | Шайба 16 | 17 | 17 | ||
| 3 | 540-8402532 | 45 3613 3034 | Пружина застежки | 4 | 4 | ||
| 4 | 258038 | 45 9871 1049 | Шплинт 3,2х16 | 4 | 4 | ||
| 5 | 260050 | 45 9862 1051 | Палец 8х80 | 1 | 1 | ||
| 6 | 75406-8407170 | 45 3616 6088 | Кронштейн фиксации бокового капота | 1 | 1 | ||
| 7 | 258039 | 45 9871 1050 | Шплинт 3,2х20 | 6 | 6 | ||
| 8 | 75406-8407144 | 45 3616 5828 | Ограничитель подъема бокового капота | 2 | 2 | ||
| 9 | 75406-8407158 | 45 3616 5833 | Пружина ограничитель подъема капота | 2 | 2 | ||
| 10 | 200-3504055-Б | 45 3414 1124 | Вилка тяги | 2 | 2 | ||
| 11 | 258053 | 45 9871 1067 | Шплинт 4х25 | 2 | 2 | ||
| 12 | 260088 | 45 9862 1083 | Палец 12х38 | 2 | 2 | ||
| 13 | 252039 | 45 9811 1257 | Шайба 10 | 28 | 28 | ||
| 14 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 22 | 22 | ||
| 15 | 201497 | 45 9346 1559 | Болт М10х25 | 4 | 4 | ||
| 16 | 75473-8407016 | 45 3611 4464 | Петля | 1 | 1 | ||
| 17 | 75473-8407017 | 45 3611 4465 | Петля | 1 | 1 | ||
| 18 | 201499 | 45 9346 1561 | Болт М10х30 | 12 | 12 | ||
| 19 | 75406-8402764 | 45 3616 8250 | Пружина | 1 | 1 | ||
| 20 | 75473-8407080 | 45 3611 4458 | Пластина | 1 | — | ||
| 21 | 75473-8407136 | 45 3611 4461 | Пластина | 1 | 1 | ||
| 22 | 75473-8407132 | 45 3611 4460 | Пластина | 4 | 4 | ||
| 23 | 252038 | 45 9811 1256 | Шайба 8 | 1 | 1 | ||
| 24 | 252007 | 45 9811 1208 | Шайба 12 | 1 | 1 | ||
| 25 | 201501 | 45 9346 1563 | Болт М10х35 | 2 | 2 | ||
| 26 | 754831-8401010-10 | 45 3611 4784 | Облицовка радиатора | 1 | 1 | ||
| 27 | 7522-8401140 | 45 3637 0756 | Эмблема | 1 | — | ||
| 27 | 74211-8401149 | 45 3632 4783 | Эмблема | — | 1 | ||
| 28 | 75473-2803010-10 | 45 3611 5050 | Буфер | 1 | — | ||
| 28 | 754831-2803010 | 45 3611 2877 | Буфер | — | 1 | ||
| 29 | 202119 | 45 9346 1688 | Болт М16х40 | 5 | 5 | ||
| 30 | 252139 | 45 9816 6070 | Шайба 16 ОТ | 8 | 8 | аналог: 5 руб. | |
| 31 | 252135 | 45 9816 6046 | Шайба 8 Т | 18 | 18 | ||
| 32 | 11.8407010 | 45 3921 0112 | Пружина газовая | 2 | — | ||
| 32 | 11.6308010-15 | 45 3921 3886 | Пружина газовая | — | 2 | ||
| 33 | 7548D-8402412-10 | 45 3614 8138 | Капот боковой | 1 | 1 | ||
| 34 | 500А-3507192 | 45 3525 0532 | Заглушка | 4 | — | ||
| 35 | 201587 | 45 9346 1641 | Болт М14х35 | 2 | 2 | ||
| 36 | 75406-8402182-10 | 45 3616 7696 | Опора бокового капота | 1 | 1 | ||
| 37 | 75473-8402020 | 45 3613 8508 | Панель капота верхняя | 1 | — | ||
| 37 | 754831-8402020-10 | 45 3611 5026 | Панель капота | — | 1 | ||
| 38 | 75473-8402096 | 45 3611 4598 | Панель капота | 1 | 1 | ||
| 38 | 754831-8402096-20 | 45 3611 5030 | Панель капота | — | 1 | ||
| 39 | 75473-8402097 | 45 3611 4599 | Панель капота | 1 | — | ||
| 39 | 754831-8402097-20 | 45 3611 5031 | Панель капота | — | 1 | ||
| 40 | 540-8402500 | 45 3613 3030 | Застежка капота | 2 | 2 | ||
| 41 | 250512 | 45 9553 1057 | Гайка М10-6Н | 6 | 6 | ||
| 42 | 75481-6106024 | 45 3614 6397 | Палец петли | 2 | — | ||
| 43 | 75406-8407030 | 45 3616 5822 | Петля бокового капота | 1 | 1 | ||
| 44 | 75406-8407031 | 45 3616 5823 | Петля бокового капота | 1 | 1 | ||
| 45 | 75406-8407038 | 45 3616 5824 | Пластина регулировочная | 6 | 6 | ||
| 46 | 200317 | 45 9326 1062 | Болт М10х45 | 4 | 4 | ||
| 47 | 754831-8405238 | 45 3611 2688 | Пластина внутренняя | 2 | 2 | ||
| 48 | 252130 | 45 9816 6042 | Шайба 3Т | 2 | 2 | ||
| 49 | 220004 | 45 9432 1029 | Винт М3х10 | 2 | 2 | ||
| 50 | 250508 | 45 9553 1054 | Гайка М6-6Н | 2 | 2 | ||
| 51 | 373800 | 45 9958 2092 | Винт М6х50 | 2 | 2 | ||
| 52 | 250560 | 45 9553 1063 | Гайка М16-6Н | 5 | 5 | ||
| 53 | 202123 | 45 9346 1690 | Болт М16х50 | 3 | 3 | ||
| 54 | 252134 | 45 9816 6045 | Шайба 6 ОТ | 2 | 2 | ||
| 55 | 201418 | 45 9346 1504 | Болт М6х16 | 2 | 2 | ||
| 56 | 252046 | 45 9811 1259 | Шайба 14 | 2 | 2 | ||
| 57 | 252138 | 45 9816 6069 | Шайба 14 ОТ | 2 | 2 | ||
| 58 | 540-8402451 | 45 3613 3021 | Буфер бокового капота | 2 | 2 | ||
| 59 | 754831-8403211 | 45 3611 3363 | Пластина регулировочная | 6 | 6 | ||
| 60 | 340022 | 45 9957 1011 | Болт М12х45 | 8 | — | ||
| 60 | 200367 | 45 9326 1110 | Болт М12х45 | — | 8 | ||
| 61 | 252045 | 45 9811 1258 | Шайба 12 | 16 | 16 | ||
| 62 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 8 | 8 | ||
| 63 | 250514 | 45 9553 1059 | Гайка М12-6Н | 8 | 8 | ||
| 64 | 212-8402036 | 45 3414 2427 | Буфер капота | 21 | 21 | ||
Рисунок 2.16.14 – Крылья и подножки
Таблица 2.16.14 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75473-8202210-20 | 45 3614 3648 | Поручень правый | 1 | 1 | ||
| 2 | 7547-8403010 | 45 3613 2262 | Крыло правое | 1 | 1 | ||
| 3 | 201540 | 45 9346 1598 | Болт | 37 | 37 | ||
| 4 | 252045 | 45 9811 1258 | Шайба | 63 | 63 | ||
| 5 | 252137 | 45 9816 6068 | Шайба | 34 | 34 | ||
| 6 | 202123 | 45 9346 1690 | Болт | 8 | 8 | ||
| 7 | 252047 | 45 9811 1260 | Шайба | 22 | 22 | ||
| 8 | 252139 | 45 9816 6070 | Шайба | 10 | 10 | аналог: 5 руб. | |
| 9 | 250560 | 45 9553 1063 | Гайка | 10 | 10 | ||
| 10 | 340321 | 45 9957 1084 | Болт | 4 | 4 | ||
| 11 | 250514 | 45 9553 1059 | Гайка | 14 | 14 | ||
| 12 | 75473-8403011-10 | 45 3611 5042 | Крыло левое | 1 | 1 | ||
| 13 | 75406-8403151 | 45 3616 5721 | Кронштейн крепления крыла левый | 1 | — | ||
| 13 | 754831-8403151 | 45 3611 3006 | Кронштейн крепления крыла левый | — | 1 | ||
| 14 | 754831-8405211 | 45 3611 2984 | Кронштейн подножки | 1 | 1 | ||
| 15 | 75473-8202221 | 45 3611 4437 | Поручень левый задний | 1 | 1 | ||
| 16 | 549С-8201158 | 45 3619 7107 | Стяжка | 7 | — | ||
| 17 | 549С-8201098 | 45 3619 7108 | Пластина | 7 | — | ||
| 18 | 252135 | 45 9816 6046 | Шайба | 10 | 10 | ||
| 19 | 250510 | 45 9553 1055 | Гайка | 14 | 14 | ||
| 20 | 201543 | 45 9346 1601 | Болт М12х38 | 18 | 18 | ||
| 21 | 252007 | 45 9811 1208 | Шайба 12 | 8 | 8 | ||
| 22 | 75473-8202211-30 | 45 3611 5049 | Поручень левый передний | 1 | 1 | ||
| 23 | 7548А-8403670 | 45 3614 6130 | Кронштейн крепления крыла задний правый | 1 | 1 | ||
| 24 | 754831-8405210 | 45 3611 2983 | Кронштейн подножки | 1 | 1 | ||
| 25 | 75483-8403150 | 45 3613 8718 | Кронштейн крепления крыла правый | 1 | — | ||
| 26 | 75406-8403088 | 45 3616 5707 | Кронштейн брызговика | 2 | 2 | ||
| 25 | 754831-8403150 | 45 3611 3018 | Кронштейн крепления крыла правый | — | 1 | ||
| 27 | 75473-8210011 | 45 3611 4427 | Трап | 1 | — | ||
| 27 | 75473-8210011-10 | 45 3611 5729 | Трап | — | 1 | ||
| 28 | 75473-8405010-10 | 45 3611 5413 | Подножка | 2 | 2 | ||
| 29 | 75473-8210010 | 45 3611 4426 | Трап | 1 | — | ||
| 29 | 75473-8210010-10 | 45 36115728 | Трап | — | 1 | ||
Рисунок 2.16.15 – Установка брызговиков
Таблица 2.16.15 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 342515 | 45 9957 6002 | Шайба 8 | 58 | 58 | ||
| 2 | 201458 | 45 9346 1524 | Болт М8х25 | 33 | 33 | ||
| 3 | 252135 | 45 9816 6046 | Шайба 8Т | 33 | 33 | ||
| 4 | 250510 | 45 9553 1055 | Гайка М8-6Н | 25 | 25 | ||
| 5 | 75406-8403078-20 | 45 3616 8228 | Брызговик средний правый | 1 | 1 | ||
| 6 | 75481-8403070-10 | 45 3614 8203 | Брызговик задний правый | 1 | 1 | ||
| 7 | 75473-8403071-10 | 45 3611 2743 | Брызговик задний левый | 1 | 1 | ||
| 8 | 75473-8403078 | 45 3611 2641 | Брызговик | 1 | 1 | ||
| 9 | 7547-8403019 | 45 3611 3765 | Брызговик | 1 | 1 | ||
| 10 | 75481-8403066 | 45 3614 5590 | Брызговик передний правый | 1 | 1 | ||
| 11 | 75481-8403067 | 45 3614 5591 | Брызговик передний левый | 1 | 1 | ||
| 12 | 7547-8403270 | 45 3611 3793 | Крышка | 1 | 1 | ||
Рисунок 2.16.16 – Платформа
Таблица 2.16.16 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548А-8515200 | 45 3614 8737 | Отражатель | 2 | 2 | ||
| 2 | 342522 | 45 9957 6007 | Шайба 10 | 8 | 8 | ||
| 3 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 28 | 28 | ||
| 4 | 201497 | 45 9346 1559 | Болт М10х25 | 8 | 8 | ||
| 5 | 540А-2909624-01 | 45 3616 0303 | Буфер передний | 1 | 1 | ||
| 6 | 1.3.Ц6Хр | 45 9167 4008 | Масленка | 4 | 4 | ||
| 7 | 201495 | 45 9346 1557 | Болт М10х20 | 4 | 4 | ||
| 8 | 202119 | 45 9346 1688 | Болт М16х40 | 8 | 8 | ||
| 9 | 252139 | 45 9816 6070 | Шайба 16 ОТ | 8 | 8 | аналог: 5 руб. | |
| 10 | 540А-8602034 | 45 3616 0611 | Фланец | 2 | 2 | ||
| 11 | 540А-8602031 | 45 3616 0610 | Палец опоры платформы | 2 | 2 | ||
| 12 | 75473-8521092 | 45 3611 3597 | Пластина | 2 | 2 | ||
| 13 | 75473-8521094 | 45 3611 3596 | Пластина | 8 | 8 | ||
| 14 | 7547-8500010-30 | 45 3611 5556 | Платформа | 1 | — | ||
| 14 | 75473-8500010-30 | 45 3611 5511 | Платформа | — | 1 | ||
| 15 | 751906-8521844 | 45 3633 4867 | Прокладка | 4 | 4 | ||
| 15 | 751906-8521845 | 45 3633 4868 | Прокладка | 4 | 4 | ||
| 15 | 751906-8521846 | 45 3633 4869 | Прокладка | 4 | 4 | ||
| 15 | 7520-8521808 | 45 3633 0017 | Прокладка | 8 | 8 | ||
| 15 | 7520-8521809 | 45 3633 4298 | Прокладка | 4 | 4 | ||
| 16 | 201501 | 45 9346 1563 | Болт М10х35 | 16 | 16 | ||
| 17 | 7520-8521800 | 45 3633 0001 | Амортизатор | 4 | 4 | ||
| 18 | 340748 | 45 9957 1147 | Болт М24х60 | 2 | 2 | ||
| 19 | 252143 | 45 9816 6054 | Шайба 24Т | 4 | 4 | ||
| 20 | 7523-2919160 | 45 3637 1724 | Пластина прижимная | 4 | 4 | ||
| 21 | 7523-2919158 | 45 3637 1723 | Втулка распорная | 4 | 4 | ||
| 22 | 540-2917454-12 | 45 3613 1476 | Сальник | 4 | 4 | ||
| 23 | 540-2917450 | 45 3613 1475 | Втулка | 4 | 4 | ||
| 24 | 7523-2919078 | 45 3637 1722 | Палец | 2 | 2 | ||
| 25 | 7523-2919449 | 45 3637 1726 | Болт специальный | 2 | 2 | ||
| 26 | 7548А-8515336 | 45 3614 8741 | Заглушка | 1 | 1 | ||
Рисунок 2.16.17 – Установка брызговиков на платформе
Таблица 2.16.17 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201460 | 45 9346 1526 | Болт М8х30 | 18 | 18 | ||
| 2 | 342515 | 45 9957 6002 | Шайба 8 | 6 | 6 | ||
| 3 | 252135 | 45 9816 6046 | Шайба 8Т | 22 | 22 | ||
| 4 | 250510 | 45 9553 1055 | Гайка М8-6Н | 33 | 33 | ||
| 5 | 75481-8403935 | 45 3614 8561 | Усилитель | 1 | 1 | ||
| 6 | 75481-8403966-01 | 45 3614 8621 | Брызговик | 1 | 1 | ||
| 7 | 75481-8403934 | 45 3614 5618 | Усилитель | 4 | 4 | ||
| 8 | 75481-8403904-01 | 45 3614 8622 | Брызговик | 2 | 2 | ||
| 9 | 75481-8403930 | 45 3614 6511 | Кронштейн брызговика правый | 1 | 1 | ||
| 10 | 252039 | 45 9811 1257 | Шайба 10 | 28 | 28 | ||
| 11 | 252136 | 45 9816 6067 | Шайба 10 ОТ | — | 16 | ||
| 13 | 75481-8403931 | 45 3614 6512 | Кронштейн брызговика левый | 1 | 1 | ||
| 14 | 75473-8511078 | 45 3611 6586 | Брызговик | 2 | 2 | ||
| 15 | 201457 | 45 9346 1523 | Болт М8х22 | 12 | 12 | ||
| 16 | 548А-8602168 | 45 3614 1045 | Брызговик малый | 2 | 2 | ||
| 17 | 75473-8511013 | 45 3611 6592 | Брызговик платформы левый | — | 1 | ||
| 18 | 201454 | 45 9346 1520 | Болт М8х15 | 4 | 4 | ||
| 19 | 201495 | 45 9346 1557 | Болт М10х20 | — | 16 | ||
| 20 | 75473-8511012 | 45 3611 6591 | Брызговик платформы правый | — | 1 | ||
| 21 | 75473-8511027 | 45 3611 6596 | Пластина | 2 | 2 | ||
Написать
