Рисунки раздела:
- Рисунок 2.17.1 – Установка цилиндра опрокидывающего механизма
- Рисунок 2.17.2 – Цилиндр опрокидывающего механизма
- Рисунок 2.17.3 – Блок гидрораспределителей управления
- Рисунок 2.17.4 – Трубопроводы управления опрокидывающим механизмом
- Рисунок 2.17.5 – Трубопроводы опрокидывающего механизма
- Рисунок 2.17.6 – Панель управления
- Рисунок 2.17.7 – Клапан вспомогательный
- Рисунок 2.17.8 – Клапан предохранительный
- Рисунок 2.17.9 – Кран управления

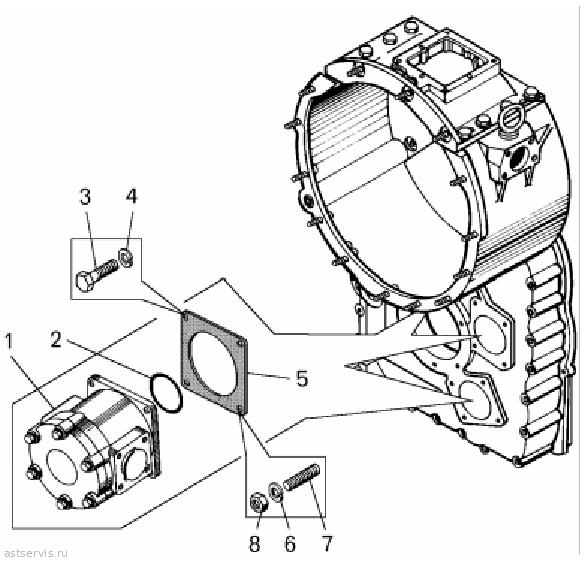

- Рисунок 2.17.10 – Установка насосов
- Рисунок 2.17.11 – Масляный бак

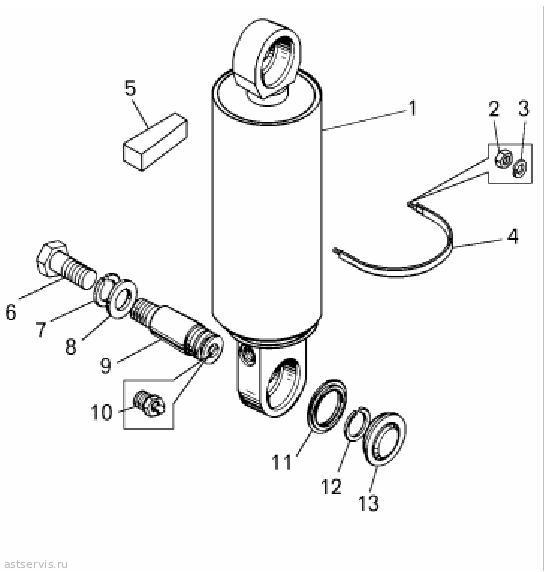

Рисунок 2.17.1 – Установка цилиндра опрокидывающего механизма
Таблица 2.17.1 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75474-8603010 | 45 3611 6617 | Цилиндр опрокидывающего механизма в состоянии установки | 2 | 2 | ||
| 2 | 250512 | 45 9553 1057 | Гайка М10 | 4 | 4 | ||
| 3 | 252136 | 45 9816 6067 | Шайба 10 | 4 | 4 | ||
| 4 | 540А-3513038 | 45 3616 0361 | Хомут крепления | 2 | 2 | ||
| 5 | 75481-8603534 | 45 3614 5789 | Призма | 2 | 2 | ||
| 6 | 340858 | 45 9951 1696 | Болт | 2 | 2 | ||
| 7 | 252165 | 45 9816 6016 | Шайба 30 | 2 | 2 | ||
| 8 | 7548-8603196 | 45 3613 6789 | Упор | 2 | 2 | ||
| 9 | 7548-8603078 | 45 3613 6792 | Палец | 2 | 2 | ||
| 10 | 1.3.УХЛ1 | 45 9167 4008 | Масленка | 2 | 2 | ||
| 11 | 540-2917454-12 | 45 3613 1476 | Сальник | 2 | 2 | ||
| 12 | 9590-8530684 | 45 9836 0041 | Кольцо | 2 | 2 | ||
| 13 | 548А-8603452 | 45 3614 4387 | Крышка | 2 | 2 | ||
Рисунок 2.17.2 – Цилиндр опрокидывающего механизма
Таблица 2.17.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201493 | 45 9346 1555 | Болт М10х16 | 4 | 4 | ||
| 2 | 75306-8606224 | 45 3624 9809 | Пластина | 2 | 2 | ||
| 3 | 75306-8606319 | 45 3624 9858 | Прокладка | 2 | 2 | ||
| 4 | 201458 | 45 9346 1524 | Болт М8х25 | 4 | 4 | ||
| 5 | 252135 | 45 9816 6046 | Шайба 8Т | 4 | 4 | ||
| 6 | 75405-8603083-10 | 45 3616 7873 | Кольцо | 1 | 1 | ||
| 7 | 540-8603517-10 | 45 3613 3275 | Кольцо предохранительное | 1 | 1 | ||
| 8 | 540-8603089 | 45 3613 3263 | Шайба защитная | 1 | 1 | ||
| 9 | 080-090-58-2-2 | 25 3111 3363 | Кольцо | 1 | 1 | ||
| 10 | 540-8603071-20 | 45 3613 3260 | Втулка штока цилиндра | 1 | 1 | ||
| 11 | 115-125-58-2-2 | 25 3111 3371 | Кольцо | 2 | 2 | ||
| 12 | 75405-8603043 | 45 3616 6061 | Шток цилиндра в сборе. | 1 | 1 | ||
| 13 | 75405-8603044 | 45 3616 6062 | Шток с поршнем | 1 | 1 | ||
| 14 | 540-8603051-20 | 45 3613 5310 | Толкатель | 1 | 1 | ||
| 15 | 540-8603050-10 | 45 3613 3256 | Гнездо клапана | 1 | 1 | ||
| 16 | 17,462-60+100 | 46 9116 9461 | Шарик | 1 | 1 | ||
| 17 | 7523-3429108 | 45 3637 0906 | Шайба защитная | 1 | 1 | ||
| 18 | 540-8603046-10 | 45 3613 3255 | Кольцо направляющее | 1 | 1 | ||
| 19 | 540-8603064-20 | 45 3613 3259 | Труба цилиндра | 1 | 1 | ||
| 20 | 540-8603086 | 45 3613 3262 | Кольцо ограничительное | 2 | 2 | ||
| 21 | 540-8603546-10 | 45 3613 3277 | Кольцо предохранительное | 1 | 1 | ||
| 22 | 540-8603090 | 45 3613 3264 | Шайба защитная | 1 | 1 | ||
| 23 | 145-155-58-2-2 | 25 3111 3377 | Кольцо | 1 | 1 | ||
| 24 | 540-8603030-20 | 45 3613 3250 | Трубка цилиндра | 1 | 1 | ||
| 25 | 540-8603548 | 45 3613 3279 | Кольцо ограничительное | 1 | 1 | ||
| 26 | 540-8603569-10 | 45 3613 3280 | Кольцо предохранительное | 1 | 1 | ||
| 27 | 540-8603091 | 45 3613 3265 | Шайба защитная | 1 | 1 | ||
| 28 | 170-180-58-2-2 | 25 3111 3383 | Кольцо | 1 | 1 | ||
| 29 | 548-8603030 | 45 3614 0946 | Труба цилиндра | 1 | 1 | ||
| 30 | 548-8603570 | 45 3614 0959 | Кольцо ограничительное | 1 | 1 | ||
| 31 | 548-8603569 | 45 3614 0957 | Кольцо предохранительное | 1 | 1 | ||
| 32 | 548-8603090 | 45 3614 0948 | Шайба защитная | 1 | 1 | ||
| 33 | 200-215-85-2-2 | 25 3111 3454 | Кольцо | 2 | 2 | ||
| 34 | 548-8603014 | 45 3614 0945 | Труба цилиндра | 1 | 1 | уточняем | |
| 35 | 548-8603058 | 45 3614 0947 | Крышка цилиндра | 1 | 1 | ||
| 36 | 540-8603126 | 45 3613 4014 | Кольцо головки стопорное | 1 | 1 | ||
| 37 | 056-062-36-2-3 | 25 3111 4169 | Кольцо | 2 | 2 | ||
| 38 | 9571-8603025-20 | 99 0000 2717 | Головка цилиндра верхняя | 1 | 1 | ||
| 39 | 540А-8603026 | 45 3616 4095 | Головка цилиндра | 1 | 1 | ||
| 40 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 2 | 2 | ||
| 41 | 540-8603100-20 | 45 3613 6788 | Трубка цилиндра | 1 | 1 | ||
| 42 | 6411-2907459 | 45 3631 0422 | Кольцо стопорное | 4 | 4 | ||
| 43 | ШСЛ 60 К | 46 4913 3539 | Подшипник | 2 | 2 | ||
Рисунок 2.17.3 – Блок гидрораспределителей управления
Таблица 2.17.3 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1* | 4WE6J6X/EG24N9C 4 | 45 3921 6324 | Гидрораспределитель | 1 | 1 | ||
| 2** | 4WE6Y6X/EG24N9C 4 | 45 3921 6324 | Гидрораспределитель | 1 | 1 | ||
| 3 | 224615 | 45 9462 1097 | Винт М5х55 | 8 | 8 | ||
| 4 | 252133 | 45 9816 6044 | Шайба 5Т | 8 | 8 | ||
| 5 | 75474-8606422 | 45 3611 6357 | Корпус | 1 | 1 | ||
| 6 | 75306-8609360 | 45 3626 0174 | Клапан | 1 | 1 | ||
| 7 | 262541 | 45 9932 1301 | Пробка | 2 | 2 | ||
* — допускается замена 4WE6J6X/EG24N9C4 на РГС3-6/3СЕ 34А Г24 У1
** -- допускается замена 4WE6Y6X/EG24N9C4 на РГС3-6/3СЕ 574АЕ Г24 У1

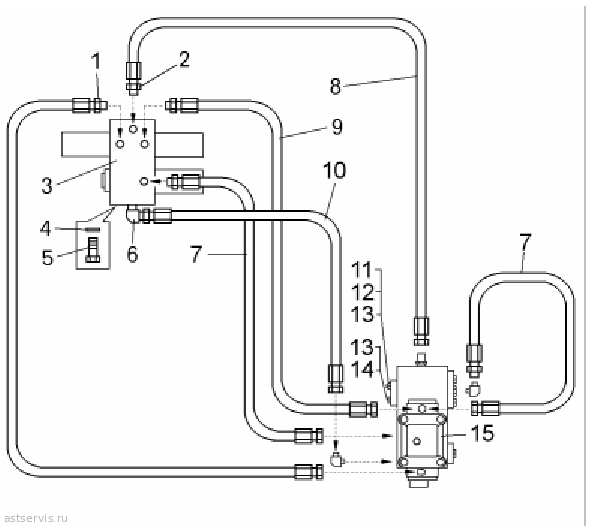

Рисунок 2.17.4 – Трубопроводы управления опрокидывающим механизмом
Таблица 2.17.4 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 379473 | 45 9981 8504 | Ниппель | 2 | 2 | ||
| 2 | 344025 | 45 9981 1025 | Ниппель | 2 | 2 | ||
| 3 | 75474-8606410 | 45 3611 6353 | Блок управления | 1 | 1 | ||
| 4 | 252156 | 45 9816 6007 | Шайба 10 Л | 2 | 2 | ||
| 5 | 201495 | 45 9346 1557 | Болт М10х20 | 2 | 2 | ||
| 6 | 344435 | 45 9981 6454 | Угольник | 1 | 1 | ||
| 7 | 7513-8609680 | 45 3646 1208 | Рукав высокого давления | 2 | 2 | ||
| 8 | 7513-8609690 | 45 3646 1210 | Рукав высокого давления | 1 | 1 | ||
| 9 | 7513-8609686 | 45 3646 1209 | Рукав высокого давления | 2 | 2 | ||
| 10 | 7555А-8609676 | 45 3634 8769 | Рукав высокого давления | 1 | 1 | ||
| 11 | 341155 | 45 9957 3052 | Шпилька М16х35 | 2 | 2 | ||
| 12 | 250560 | 45 9553 1063 | Гайка М16-6Н | 2 | 2 | ||
| 13 | 252139 | 45 9816 6070 | Шайба 16 ОТ | 3 | 3 | аналог: 5 руб. | |
| 14 | 202115 | 45 9346 6684 | Болт М16х30 | 1 | 1 | ||
| 15 | 75474-8607204 | 45 3611 6351 | Панель управления | 1 | 1 | ||

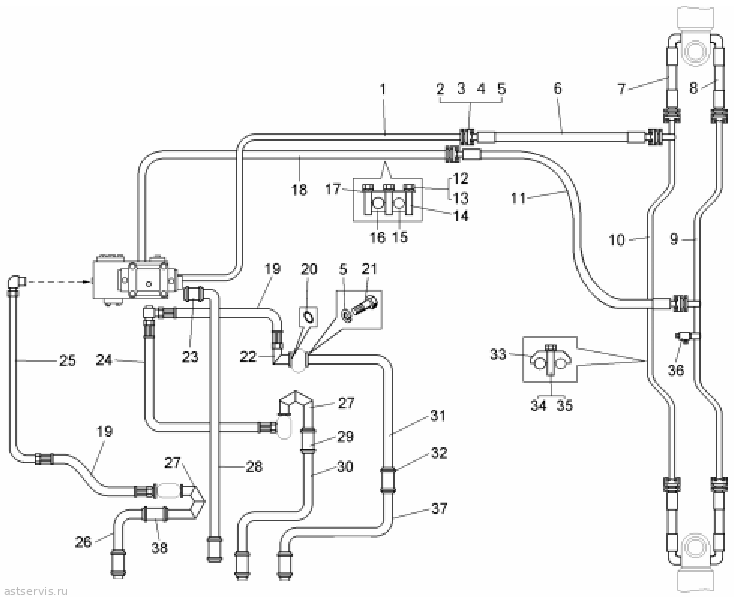

Рисунок 2.17.5 – Трубопроводы опрокидывающего механизма
Таблица 2.17.5 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75474-8609102 | 45 3611 6356 | Труба | 1 | 1 | ||
| 2 | 7822-4617327 | 45 3642 5786 | Прижим | 24 | 24 | ||
| 3 | 034-040-36-2-2 | 25 3111 3152 | Кольцо | 12 | 12 | ||
| 4 | 341347 | 00 3413 4700 | Винт М10х35 | 48 | 48 | ||
| 5 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 72 | 72 | ||
| 6 | 78221-4617600 | 45 3642 5881 | Рукав высокого давления | 1 | 1 | ||
| 7 | 78221-4617800 | 45 3642 5868 | Рукав высокого давления | 2 | 2 | ||
| 8 | 7822-4617800 | 45 3642 5762 | Рукав высокого давления | 2 | 2 | ||
| 9 | 75474-8609258 | 45 3611 6354 | Труба | 1 | 1 | ||
| 10 | 75474-8609121 | 45 3611 6306 | Труба | 1 | 1 | ||
| 11 | 7822-4617810 | 45 3642 5763 | Рукав высокого давления | 1 | 1 | ||
| 12 | 250510 | 45 9553 1055 | Гайка | 3 | 3 | ||
| 13 | 252135 | 45 9816 6046 | Шайба 8Т | 3 | 3 | ||
| 14 | 341037 | 45 9957 3021 | Шпилька М8х55 | 3 | 3 | ||
| 15 | 75131-3408254 | 45 3644 4330 | Вкладыш | 2 | 2 | ||
| 16 | 75131-3408224 | 45 3644 4328 | Вкладыш | 2 | 2 | ||
| 17 | 75131-3408259 | 45 3644 4336 | Пластина | 1 | 1 | ||
| 18 | 75474-8609076 | 45 3611 6355 | Труба | 1 | 1 | ||
| 19 | 75405-8609380 | 45 3616 7012 | Рукав высокого давления | 2 | 2 | ||
| 20 | 040-045-30-2-3 | 25 3111 4115 | Кольцо | 6 | 6 | ||
| 21 | 201499 | 45 9346 1561 | Болт М10х30 | 24 | 24 | ||
| 22 | 7548-8609010 | 45 3613 5268 | Фланец | 3 | 3 | ||
| 23 | 548А-8609034 | 45 3614 2035 | Рукав всасывающий | 5 | 5 | ||
| 24 | 75485-8609380 | 45 3613 9801 | Рукав высокого давления | 1 | 1 | ||
| 25 | 7548-8609120-10 | 45 3613 6675 | Труба | 1 | 1 | ||
| 26 | 75481-8609522 | 45 3614 7532 | Труба всасывающая | 1 | 1 | ||
| 27 | 7548-8609500-01 | 45 3613 7076 | Труба всасывающая | 2 | 2 | ||
| 28 | 75481-8609162 | 45 3614 7541 | Труба сливная | 1 | 1 | ||
| 29 | 548А-8609265 | 45 3614 1034 | Рукав всасывающий | 2 | 2 | ||
| 30 | 75481-8609510 | 45 3614 7540 | Труба всасывающая | 1 | 1 | ||
| 31 | 548А-8609037-30 | 45 3614 7551 | Труба всасывающая | 1 | 1 | ||
| 32 | 549-8609640 | 45 3619 7154 | Хомут | 16 | 16 | ||
| 33 | 7547-8609316-10 | 45 3611 4717 | Прижим | 2 | 2 | ||
| 34 | 201549 | 45 9346 1605 | Болт М12х55 | 2 | 2 | ||
| 35 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 2 | 2 | ||
| 36 | 74306-8609360 | 45 3626 5159 | Клапан | 1 | 1 | ||
| 37 | 7548-8609522-10 | 45 3613 6483 | Труба всасывающая | 1 | 1 | ||
| 38 | 540-8609028 | 45 3613 3372 | Рукав всасывающий | 1 | 1 | ||
Рисунок 2.17.6 – Панель управления
Таблица 2.17.6 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 548А-8607208-10 | 45 3614 4585 | Кронштейн панели передний | 1 | 1 | ||
| 2 | 344435 | 45 9981 6454 | Угольник | 2 | 2 | ||
| 3 | 201499 | 45 9346 1561 | Болт | 10 | 10 | ||
| 4 | 252136 | 45 9816 6067 | Шайба | 14 | 14 | ||
| 5 | 548А-8607209-10 | 45 3614 4586 | Кронштейн панели задний | 1 | 1 | ||
| 6 | 548А-8607280 | 45 3614 3534 | Штуцер | 1 | 1 | ||
| 7 | 035-040-30-2-2 | 25 3111 3112 | Кольцо | 1 | 1 | ||
| 8 | 527-8604052 | 45 3611 0316 | Пружина обратного клапана | 1 | 1 | ||
| 9 | 26,988-60+150 | 46 9196 1661 | Шарик | 1 | 1 | ||
| 10 | 75485-8607216 | 45 3613 7971 | Седло | 1 | 1 | ||
| 11 | 040-045-30-2-2 | 25 3111 3115 | Кольцо | 3 | 3 | ||
| 12 | 342661 | 45 9981 6341 | Штуцер | 1 | 1 | ||
| 13 | 340321 | 45 9957 1084 | Болт | 4 | 4 | ||
| 14 | 252137 | 45 9816 6068 | Шайба | 4 | 4 | ||
| 15 | 344183 | 45 9981 6354 | Тройник | 1 | 1 | ||
| 16 | 344837 | 45 9981 6853 | Штуцер | 1 | 1 | ||
| 17 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 4 | 4 | ||
| 18 | 262542 | 45 9932 1302 | Пробка | 1 | 1 | ||
| 19 | 540-8607010-02 | 45 3613 3500 | Кран управления | 1 | 1 | ||
| 20 | 025-030-30-2-2 | 25 3111 3105 | Кольцо | 4 | 4 | ||
| 21 | 548А-8607281 | 45 3614 3533 | Штуцер | 1 | 1 | ||
| 22 | 540-8608251 | 45 3613 3364 | Пружина | 1 | 1 | ||
| 23 | 17,462-60+100 | 46 9196 9461 | Шарик | 1 | 1 | ||
| 24 | 75485-8607214 | 45 3613 7970 | Седло | 1 | 1 | ||
| 25 | 008-012-25-2-2 | 25 3111 3055 | Кольцо | 1 | 1 | ||
| 26 | 548А-8607290 | 45 3614 3535 | Патрубок сливной | 1 | 1 | ||
| 27 | 262541 | 45 9932 1301 | Пробка | 4 | 4 | ||
| 28 | 549А-3408049 | 45 3619 0002 | Шайба защитная | 2 | 2 | ||
| 29 | 549А-3408048 | 45 3619 0003 | Контргайка | 2 | 2 | ||
| 30 | 548А-8609090 | 45 3614 3283 | Тройник | 1 | 1 | ||
| 31 | 548А-8607211-10 | 45 3614 4587 | Крышка блока | 1 | 1 | ||
| 32 | 540-8607136 | 45 3613 3324 | Пружина клапана | 1 | 1 | ||
| 33 | 540-8607156-20 | 45 3613 7427 | Золотник | 1 | 1 | ||
| 34 | 75474-8607238 | 45 3611 6349 | Блок панели управления | 1 | 1 | ||
| 35 | 262543 | 45 9932 1303 | Пробка | 2 | 2 | ||
| 36 | 344155 | 45 9981 6277 | Угольник | 1 | 1 | ||
| 37 | 021-025-25-2-2 | 25 3111 3069 | Кольцо | 2 | 2 | ||
| 38 | 78211-4617100 | 45 3642 4469 | Клапан предохранительный в сборе | 1 | 1 | ||
| 39 | 78211-4612217 | 45 3642 3770 | Плита переходная | 1 | 1 | ||
| 40 | 010-014-25-2-2 | 25 3111 3057 | Кольцо | 3 | 3 | ||
| 41 | 341346 | 00 3413 4600 | Винт М10х45 | 4 | 4 | ||
| 42 | 379473 | 45 9981 8504 | Ниппель конечный | 1 | 1 | ||
| 43 | 252005 | 45 9811 1206 | Шайба 8 | 4 | 4 | ||
| 44 | 252155 | 45 9816 6006 | Шайба 8Л | 4 | 4 | ||
| 45 | 201469 | 45 9346 1533 | Болт М8х55 | 4 | 4 | ||
| 46 | 7820-4603100 | 45 3642 2130 | Клапан вспомогательный | 1 | 1 | уточняем | |
| 47 | 7806-1712916 | 45 3729 2202 | Переходник | 1 | 1 | ||
| 48 | 344442 | 45 9981 1472 | Угольник | 1 | 1 | ||
| 49 | 344860 | 45 9981 6917 | Штуцер | 1 | 1 | ||
Рисунок 2.17.7 – Клапан вспомогательный
Таблица 2.17.7 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 012-016-25-2-2 | 25 3111 3059 | Кольцо | 3 | 3 | ||
| 2 | ТО-41-3515142 | 45 3642 0490 | Кольцо защитное | 2 | 2 | ||
| 3 | 7820-3515148 | 45 3652 1964 | Седло | 1 | 1 | ||
| 4 | ТО-41-3515146 | 45 3642 0494 | Стержень | 1 | 1 | ||
| 5 | 003-005-14-2-2 | 25 3111 3001 | Кольцо | 2 | 2 | ||
| 6 | ТО-41-3515144 | 45 3642 0492 | Клапан настройки | 1 | 1 | ||
| 7 | ТО-41-3515147 | 45 3642 0495 | Шайба | 1 | 1 | ||
| 8 | ТО-41-3515151 | 45 3642 0498 | Пружина клапана | 1 | 1 | ||
| 9 | ТО-41-3515149 | 45 3642 0497 | Поршень | 1 | 1 | ||
| 10 | 7820-4603104-10 | 45 3642 6752 | Крышка пружины | 1 | 1 | ||
| 11 | 201418 | 45 9346 1504 | Болт | 2 | 2 | ||
| 12 | 206538 | 45 9336 1557 | Болт | 1 | 1 | ||
| 13 | 252134 | 45 9816 6045 | Шайба | 4 | 4 | ||
| 14 | 250512 | 45 9553 1057 | Гайка | 1 | 1 | ||
| 15 | 7820-4603102 | 45 3642 2131 | Корпус | 1 | 1 | ||
| 16 | 7820-3515152 | 45 3642 2009 | Заглушка | 1 | 1 | ||
| 17 | 014-018-25-2-2 | 25 3111 3062 | Кольцо | 1 | 1 | ||
| 18 | 7820-4603106 | 45 3642 2133 | Крышка | 1 | 1 | ||
| 19 | 201420 | 45 9346 1506 | Болт | 2 | 2 | ||
Рисунок 2.17.8 – Клапан предохранительный
Таблица 2.17.8 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 78211-4617107 | 45 3642 4470 | Корпус | 1 | 1 | ||
| 2 | 78211-4617114 | 45 3642 4471 | Седло | 1 | 1 | ||
| 3 | 78211-4617122 | 45 3642 4473 | Клапан | 1 | 1 | ||
| 4 | 78211-4617128 | 45 3642 4473 | Кольцо защитное | 1 | 1 | ||
| 5 | 027-032-30-2-2 | 25 3111 3106 | Кольцо | 1 | 1 | ||
| 6 | 78211-4617119 | 45 3642 4522 | Пружина | 1 | 1 | ||
| 7 | 78211-4617132 | 45 3642 4475 | Крышка | 1 | 1 | ||
Рисунок 2.17.9 – Кран управления
Таблица 2.17.9 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 200317 | 45 9326 1062 | Болт | 8 | 8 | ||
| 2 | 252136 | 45 9816 6067 | Шайба | 8 | 8 | ||
| 3 | 540-8607026 | 45 3613 3312 | Крышка | 2 | 2 | ||
| 4 | 045-050-30-2-2 | 25 3111 3117 | Кольцо | 2 | 2 | ||
| 5 | 540А-8607016-10 | 45 3616 4570 | Корпус | 1 | 1 | ||
| 6 | 540-8607028 | 45 3613 3502 | Пружина | 2 | 2 | ||
| 7 | 540-8607032 | 45 3613 3504 | Шайба | 2 | 2 | ||
| 8 | 540-8607020-11 | 45 3613 7094 | Золотник | 1 | 1 | ||
Рисунок 2.17.10 – Установка насосов
Таблица 2.17.10 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | НШ50М-4 | 41 5111 0005 | Насос | 3 | 3 | ||
| 2 | 549А-4202179 | 45 3619 2949 | Кольцо | 3 | 3 | ||
| 3 | 201499 | 45 9346 1561 | Болт М10х30 | 6 | 6 | ||
| 4 | 252136 | 45 9816 6067 | Шайба 10ОТ | 6 | 6 | ||
| 5 | 530-3406018 | 45 3611 0187 | Прокладка | 6 | 6 | ||
| 6 | 341003 | 45 9957 3002 | Шпилька | 6 | 6 | ||
| 7 | 252156 | 45 9816 6007 | Шайба 10Л | 6 | 6 | ||
| 8 | 250512 | 45 9553 1057 | Гайка | 6 | 6 | ||
Рисунок 2.17.11 – Масляный бак
Таблица 2.17.11 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 78481-8608125-10 | 45 3614 9112 | Крышка фильтра | 1 | 1 | ||
| 2 | 120-130-58-2-2 | 25 3111 3372 | Кольцо | 1 | 1 | ||
| 3 | 540-8608252 | 45 3613 3365 | Пружина | 1 | 1 | ||
| 4 | 201538 | 45 9346 1596 | Болт | 4 | 4 | ||
| 5 | 252137 | 45 9816 6068 | Шайба | 4 | 4 | ||
| 6 | 540А-8608440 | 45 3616 4584 | Клапан | 1 | 1 | ||
| 7 | 540А-8608248-10 | 45 3616 5156 | Корпус | 1 | 1 | ||
| 8 | 17,462-60+100 | 46 9116 9461 | Шарик | 1 | 1 | ||
| 9 | 540-8608251 | 45 3613 3364 | Пружина | 1 | 1 | ||
| 10 | 540-8608276 | 45 3613 3370 | Кольцо | 1 | 1 | ||
| 11 | 056-062-36-2-2 | 25 3111 3169 | Кольцо | 1 | 1 | ||
| 12 | 631В-1-19УХЛ2 | 45 3921 2666 | Элемент фильтрующий | 1 | 1 | ||
| 13 | 549-8608647 | 45 3619 6840 | Уплотнитель | 1 | 1 | ||
| 14 | 202115 | 45 9346 1684 | Болт | 3 | 3 | ||
| 15 | 252139 | 45 9816 6070 | Шайба | 3 | 3 | аналог: 5 руб. | |
| 16 | 252047 | 45 9811 1260 | Шайба | 1 | 1 | ||
| 17 | 540А-8608214 | 45 3616 1643 | Указатель уровня масла | 1 | 1 | ||
| 18 | 540-1304118 | 45 3613 0549 | Пробка | 1 | 1 | ||
| 19 | 540-1304090-01 | 45 3613 0548 | Прокладка | 1 | 1 | ||
| 20 | 527-8608157 | 45 3611 0327 | Корпус фильтра с сеткой | 1 | 1 | ||
| 21 | 75481-8608014-10 | 45 3614 6949 | Корпус масляного бака | 1 | 1 | ||
| 22 | 030-035-30-2-2 | 25 3111 3108 | Кольцо | 1 | 1 | ||
| 23 | 22,225-60+150 | 46 9116 0561 | Шарик | 1 | 1 | ||
| 24 | 7513-8608400 | 45 3641 4472 | Ниппель | 1 | 1 | ||
| 25 | 75213-8608750 | 45 3627 5953 | Цепочка | 1 | 1 | ||
| 26 | 75213-8608259 | 45 3627 5952 | Пластина | 1 | 1 | ||
| 27 | 7513-8608422 | 45 3641 4475 | Крышка | 1 | 1 | ||
| 28 | 252135 | 45 9816 6046 | Шайба | 18 | 18 | ||
| 29 | 201456 | 45 9346 1522 | Болт | 18 | 18 | ||
| 30 | 75131-8608900 | 45 3644 3353 | Пробка магнитная М42х2 | 1 | 1 | ||
| 31 | 527-8604052 | 45 3611 0316 | Пружина | 1 | 1 | ||
| 32 | 75211-8608440 | 45 3627 5796 | Клапан | 1 | 1 | ||
| 33 | 070-075-30-2-2 | 25 3111 4128 | Кольцо | 1 | 1 | ||
| 34 | 549-8608770 | 45 3619 5219 | Фланец | 1 | 1 | ||
| 35 | 385-400-85-2-2 | 25 3111 3482 | Кольцо | 1 | 1 | ||
| 36 | 75481-8608600 | 45 3614 6948 | Заслонка | 1 | 1 | ||
| 37 | 78202-4615101 | 45 3642 4236 | Заслонка | 1 | 1 | ||
| 38 | 75481-8608620-10 | 45 3614 9066 | Крышка | 1 | 1 | ||
| 39 | 549А-2907263 | 45 3619 0216 | Шайба защитная гильзы | 2 | 2 | ||
| 40 | 020-025-30-2-2 | 25 3111 3101 | Кольцо | 1 | 1 | ||
| 41 | 549-8608760 | 45 3619 5220 | Колпак | 1 | 1 | ||
| 42 | 252016 | 45 9811 1209 | Шайба | 1 | 1 | ||
| 43 | 374625 | 45 9558 4104 | Гайка | 1 | 1 | ||
| 44 | 258042 | 45 9871 1053 | Шплинт | 1 | 1 | ||
| 45 | 549А-1101264 | 45 3619 0005 | Пробка сливного крана | 1 | 1 | ||
| 46 | 040-045-30-2-2 | 25 3111 3115 | Кольцо | 1 | 1 | ||
| 47 | 7513-8608418 | 45 3641 4473 | Прокладка | 1 | 1 | ||
Написать
