Рисунки раздела:
- Рисунок 2.3.1 – Установка системы выпуска отработавших газов на самосвале БЕЛА3-7547
- Рисунок 2.3.2 – Установка системы выпуска отработавших газов на самосвале БЕЛА3-75473
Рисунок 2.3.1 – Установка системы выпуска отработавших газов на самосвале БЕЛА3-7547
Таблица 2.3.1 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201501 | 45 9346 1563 | Болт М10 | 8 | — | ||
| 2 | 252006 | 45 9811 1207 | Шайба 10 | 16 | — | ||
| 3 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 20 | — | ||
| 4 | 250512 | 45 9553 1057 | Гайка М10-6Н | 20 | — | ||
| 5 | 7540-1203251 | 45 3616 1900 | Кронштейн левый | 2 | — | ||
| 6 | 7540-1203250 | 45 3616 1899 | Кронштейн правый | 2 | — | ||
| 7 | 250514 | 45 9553 1059 | Гайка М12-6Н | 24 | — | ||
| 8 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 24 | — | ||
| 9 | 201542 | 45 9346 1600 | Болт М12 | 24 | — | ||
| 10 | 7548-1203150 | 45 3613 5544 | Труба правая | 1 | — | ||
| 10 | 7548-1203151 | 45 3613 5545 | Труба левая | 1 | — | ||
| 11 | 7548-1203620 | 45 3613 5565 | Корпус шарнира | 1 | — | ||
| 12 | 252039 | 45 9811 1257 | Шайба 10.01.019 | 8 | — | ||
| 13 | 250868 | 45 9951 4031 | Гайка М10х1-5Н6Н | 4 | — | ||
| 14 | 258039 | 45 9871 1050 | Шплинт 3,2х20.019 | 4 | — | ||
| 15 | 540-8402532 | 45 3613 3034 | Пружина | 4 | — | ||
| 16 | 7548-1203333 | 45 3616 5564 | Кольцо | 1 | — | ||
| 17 | 7548-1203152 | 45 3613 5546 | Труба правая | ||||
| 18 | 252007 | 45 9811 1208 | Шайба 12 | 16 | — | ||
| 19 | 540А-1203114 | 45 3616 0112 | Хомут | 4 | — | ||
| 20 | 7523-1203180 | 45 3637 0096 | Кронштейн | 2 | — | ||
| 21 | 7547-1203051 | 45 3611 6602 | Труба выхлопная левая | 1 | — | ||
| 22 | 7547-1203050 | 45 3611 6215 | Труба выхлопная правая | 1 | — | ||
| 23 | 7547-1203005 | 45 3611 6599 | Труба приемная правая | 1 | — | ||
| 24 | 7523-1203020 | 45 3637 0632 | Прокладка | 2 | — | ||
| 25 | MS 35100.Р050311 | Металлорукав | 2 | ||||
| 26 | 7523-1203109-10 | 45 3637 0646 | Кронштейн | 1 | — | ||
| 26 | 7523-1203110 | 45 3637 0098 | Кронштейн | 1 | — | ||
| 27 | 7547-1203006 | Труба приемная левая | 1 | — | |||

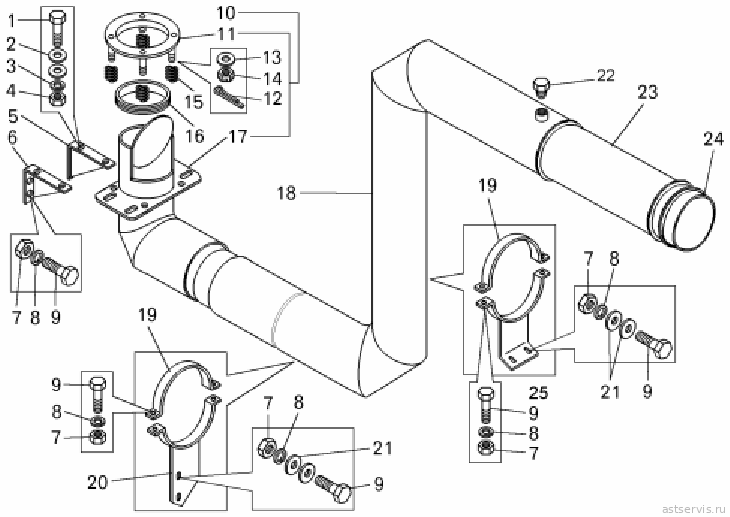

Рисунок 2.3.2 – Установка системы выпуска отработавших газов на самосвале БЕЛА3-75473
Таблица 2.3.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201501 | 45 9346 1563 | Болт | — | 4 | ||
| 2 | 252006 | 45 9811 1207 | Шайба | — | 12 | ||
| 3 | 252136 | 45 9816 6067 | Шайба | — | 4 | ||
| 4 | 250512 | 45 9553 1057 | Гайка | — | 4 | ||
| 5 | 7540-1203250 | 45 3616 1899 | Кронштейн правый | — | 1 | ||
| 6 | 7540-1203251 | 45 3616 1900 | Кронштейн левый | — | 1 | ||
| 7 | 250514 | 45 9553 1059 | Гайка | — | 14 | ||
| 8 | 252137 | 45 9816 6068 | Шайба | — | 14 | ||
| 9 | 201542 | 45 9346 1600 | Болт | — | 14 | ||
| 10 | 7548-1203150 | 45 3613 5544 | Труба входная правая в сборе | — | 1 | ||
| 11 | 7548-1203620 | 45 3613 5565 | Корпус шарнира | — | 1 | ||
| 12 | 258039 | 45 9871 1050 | Шплинт | — | 4 | ||
| 13 | 252039 | 45 9811 1257 | Шайба 10 | — | 4 | ||
| 14 | 250868 | 45 9951 4031 | Гайка | — | 4 | ||
| 15 | 540-8402532 | 45 3613 3034 | Пружина | — | 4 | ||
| 16 | 7548-1203333 | 45 3613 5564 | Кольцо | — | 1 | ||
| 17 | 7548-1203152 | 45 3613 5546 | Труба правая | — | 1 | ||
| 18 | 75473-1203050 | 45 3611 6215 | Труба выхлопная | — | 1 | ||
| 19 | 7548-1203114 | 45 3613 5543 | Хомут | — | 2 | ||
| 20 | 7548-1203180 | 45 3613 5556 | Кронштейн | — | 1 | ||
| 21 | 252007 | 45 9811 1208 | Шайба 12 | — | 8 | ||
| 22 | 262541 | 45 9932 1301 | Пробка | — | 1 | ||
| 23 | MS35140.PO50311 | 45 3921 7391 | Металлорукав | — | 1 | ||
| 24 | 75473-1203184 | 45 3611 6211 | Адаптер | — | 1 | ||
| 25 | 75483-1203110 | 45 3613 8613 | Кронштейн | — | 1 | ||
