Рисунки раздела:
- Рисунок 2.4.1 – Трубопроводы системы охлаждения на самосвале БЕЛА3-75473
- Рисунок 2.4.2 – Трубопроводы системы охлаждения на самосвале БЕЛА3-7547
- Рисунок 2.4.3 – Вентиляторы и их привод
- Рисунок 2.4.4 – Блок радиаторов на самосвале БЕЛА3-7547
- Рисунок 2.4.5 – Установка блока радиаторов и кожуха вентилятора на самосвале БЕЛА3-75473
- Рисунок 2.4.6 – Блок радиаторов на самосвале БЕЛА3-75473
- Рисунок 2.4.7 – Радиатор

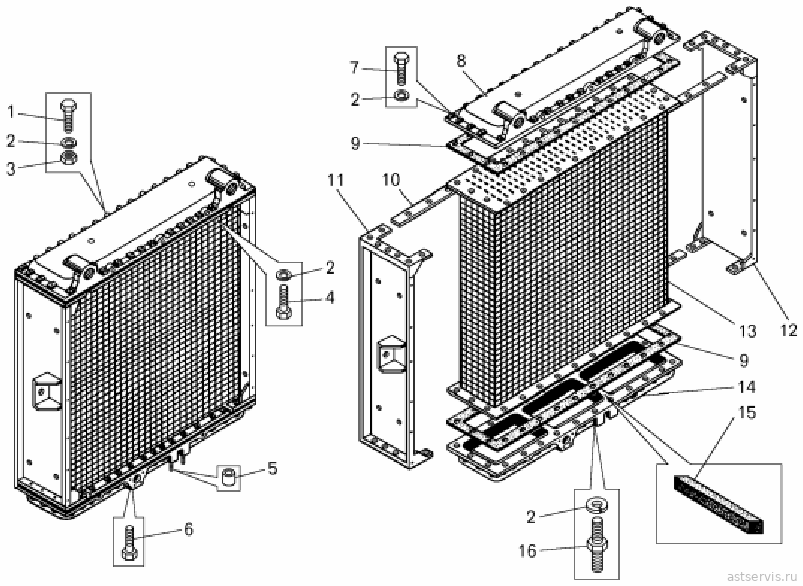

- Рисунок 2.4.8 – Радиатор водяной (ширина 800 мм)

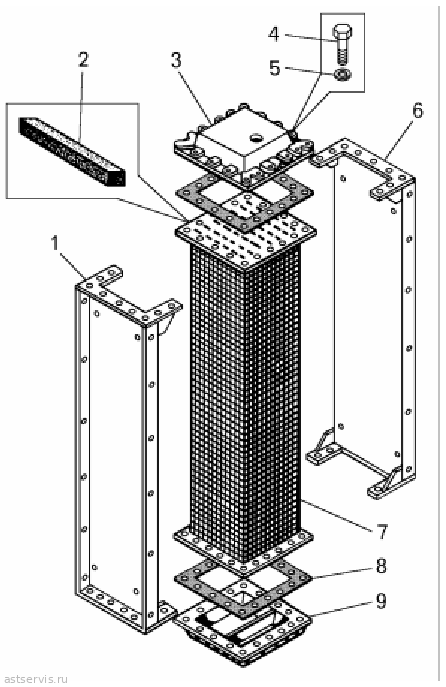

- Рисунок 2.4.9 – Радиатор масляный (ширина 200м)

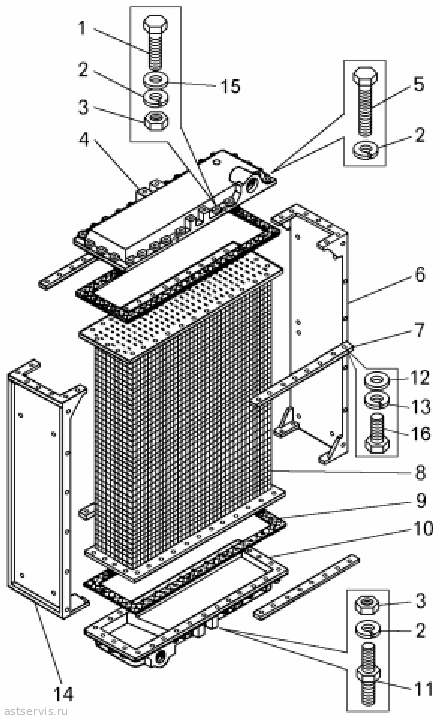

- Рисунок 2.4.10 – Радиатор водяной (ширина 600 мм)

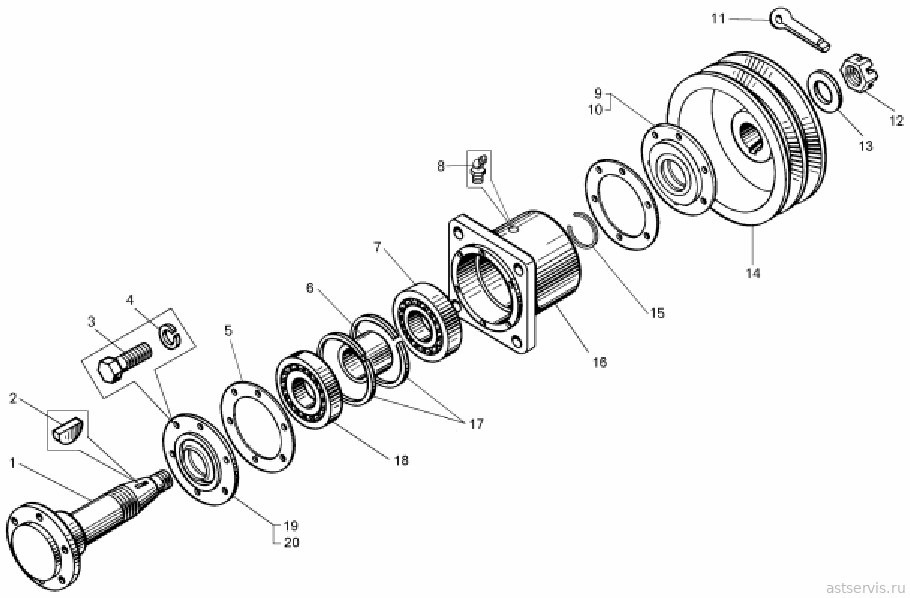

- Рисунок 2.4.11 – Привод вентилятора

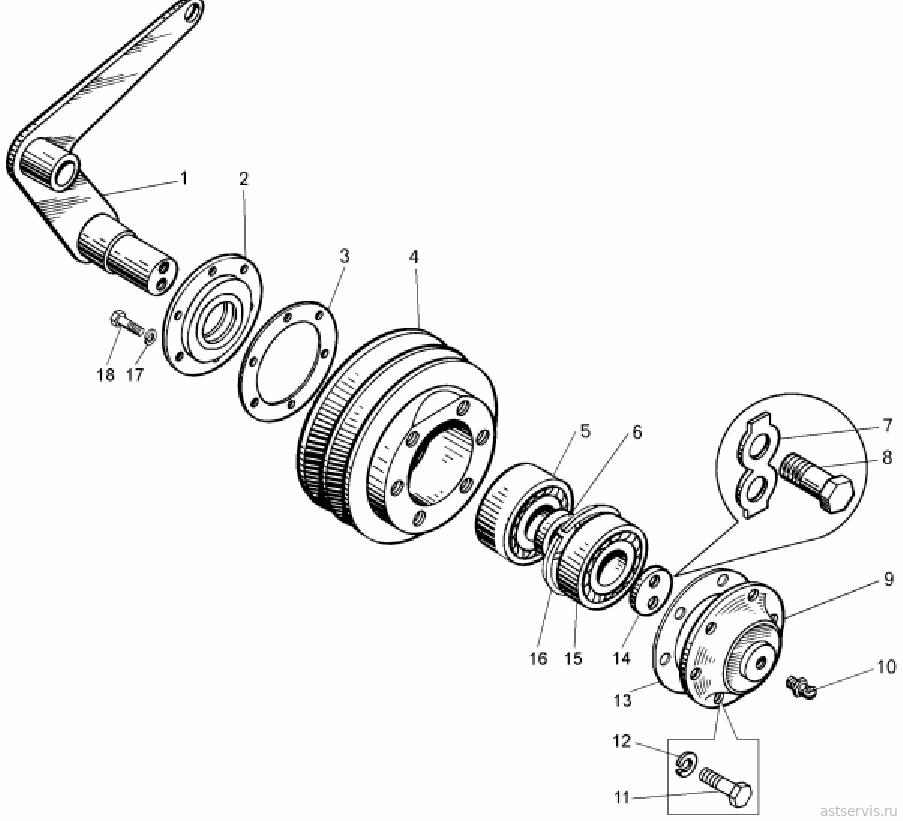

- Рисунок 2.4.12 – Ролик натяжной
- Рисунок 2.4.13 – Установка жалюзи радиаторов и их привод на самосвале БЕЛА3-7547

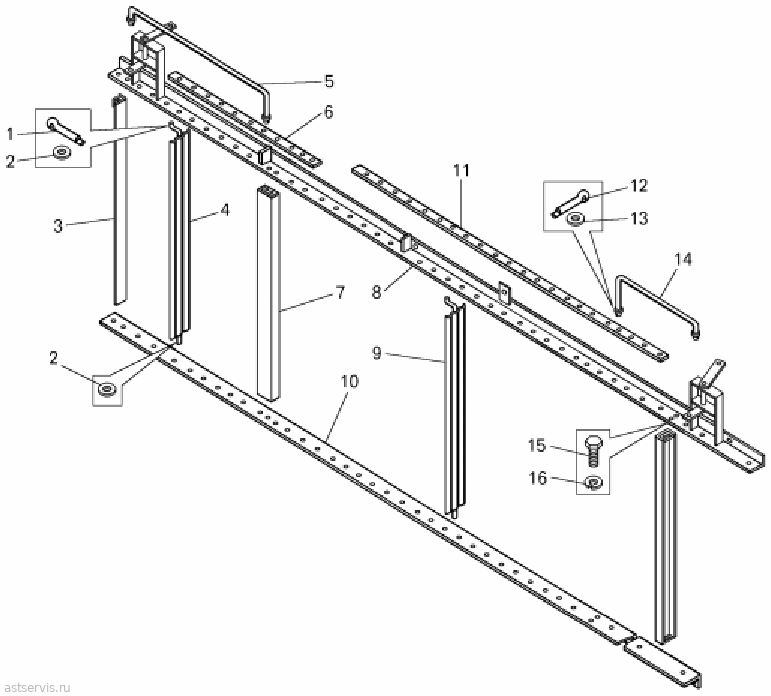

- Рисунок 2.4.14 – Жалюзи радиаторов на самосвале БЕЛА3-7547

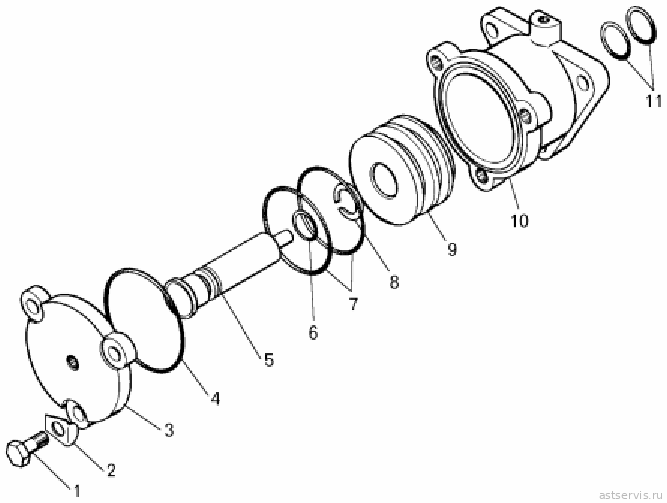

- Рисунок 2.4.15 – Пневмопереключатель
- Рисунок 2.4.16 – Установка жалюзи радиатора на самосвале БЕЛА3-75473

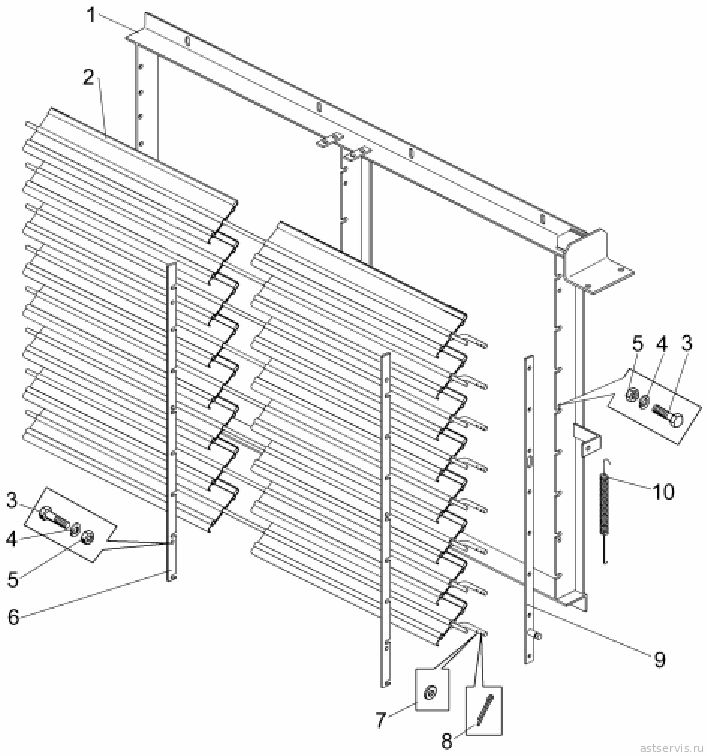

- Рисунок 2.4.17 – Жалюзи радиатора на самосвале БЕЛА3-75473

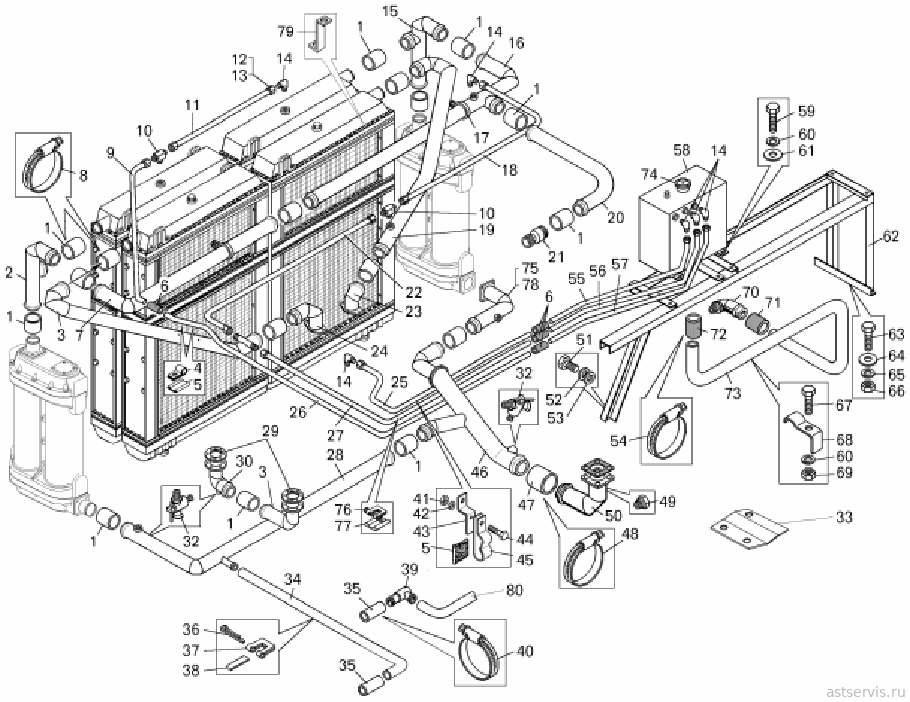

Рисунок 2.4.1 – Трубопроводы системы охлаждения на самосвале БЕЛА3-75473
Таблица 2.4.1 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1303067 | 45 3613 5582 | Шланг соединительный | — | 16 | ||
| 2 | 754831-1303091 | 45 3611 5466 | Труба | — | 1 | ||
| 3 | 754831-1303031 | 45 3611 2738 | Труба | — | 1 | ||
| 4 | 315407 | 45 3414 3495 | Кляммер | — | 2 | ||
| 5 | 540А-1104519-01 | 45 3619 0970 | Прокладка | — | 3 | ||
| 6 | 540-1303067 | 45 3613 0521 | Шланг соединительный | — | 4 | ||
| 7 | 754831-1303042 | 45 3611 5995 | Труба | — | 1 | ||
| 8 | 75482-1303370 | 45 3614 3744 | Хомут | — | 32 | ||
| 9 | 75473-1303118 | 45 3613 8757 | Труба | — | 1 | ||
| 10 | 344174 | 45 9981 6329 | Тройник | — | 3 | ||
| 11 | 754831-1303167 | 45 3611 3398 | Труба | — | 1 | ||
| 12 | 314802 | 45 9981 3468 | Муфта | — | 10 | ||
| 13 | 344810 | 45 9922 1406 | Гайка накидная М16 | — | 10 | ||
| 14 | 379053 | 45 9981 8294 | Угольник | — | 5 | ||
| 15 | 754831-1303096 | 45 3611 5468 | Труба | — | 1 | ||
| 16 | 754831-1303100 | 45 3611 5469 | Труба | — | 1 | ||
| 17 | 754831-1303170 | 45 3611 3025 | Хомут | — | 2 | ||
| 18 | 75474-1303167 | 45 3611 3568 | Труба | — | 1 | ||
| 19 | 754831-1303026 | 45 3611 2737 | Труба | — | 1 | ||
| 20 | 754831-1303142 | 45 3611 5476 | Труба | — | 1 | ||
| 21 | 7555В-1303082 | 45 3634 3596 | Патрубок | — | 1 | ||
| 22 | 754831-1303166 | 45 3611 3048 | Труба | — | 1 | ||
| 23 | 754831-1303084 | 45 3611 3046 | Патрубок | — | 1 | ||
| 24 | 754831-1303281 | 45 3611 3028 | Патрубок | — | 1 | ||
| 25 | 75473-1303152 | 45 3613 9440 | Труба | — | 1 | ||
| 26 | 754831-1303279 | 45 3611 3397 | Труба | — | 1 | ||
| 27 | 754831-1303153 | 45 3611 3051 | Труба | — | 1 | ||
| 28 | 754831-1303110-10 | 45 3611 5470 | Труба | — | 1 | ||
| 29 | 549А-1303052 | 45 3619 1064 | Прокладка | — | 2 | ||
| 30 | 7555-1303200 | 45 3637 1946 | Патрубок | — | 2 | ||
| 31 | 7555-1303201 | 45 3637 1947 | Патрубок | — | 2 | ||
| 32 | 7548-1305020 | 45 3613 5617 | Кран | — | 4 | ||
| 33 | 75473-1302046 | 45 3611 6429 | Кронштейн | — | 1 | ||
| 34 | 540А-8101045 | 45 3616 0437 | Шланг подводящий | — | 1 | ||
| 35 | 540А-1015010 | 45 3616 0012 | Шланг соединительный | — | 2 | ||
| 36 | 297575 | 45 9952 7212 | Шплинт стяжной | — | 1 | ||
| 37 | 297580 | 45 9985 1415 | Пряжка хомутика | — | 1 | ||
| 38 | 344490 | 45 9871 1558 | Лента | — | 1 | ||
| 39 | 7512-1015880 | 45 3633 4689 | Патрубок | — | 2 | ||
| 40 | TORRO s16-27/12 | 45 3921 3801 | Хомут | — | 18 | ||
| 41 | 250508 | 45 9553 1054 | Гайка М6 | — | 1 | ||
| 42 | 252134 | 45 9816 6045 | Шайба 6Т | — | 1 | ||
| 43 | 754831-1303332 | 45 3611 3673 | Кронштейн | — | 1 | ||
| 44 | 201418 | 45 9346 1504 | Болт М6х16 | — | 2 | ||
| 45 | 344610 | 45 3611 0715 | Кляммер | — | 1 | ||
| 46 | 754831-1303058 | 45 3611 2948 | Труба | — | 1 | ||
| 47 | 549А-1303454 | 45 3619 0319 | Шланг соединительный | — | 1 | ||
| 48 | TORRO s90-110/12 | 45 3921 4521 | Хомут | — | 2 | ||
| 49 | 262541 | 45 9932 1301 | Пробка К1/8" | — | 6 | ||
| 50 | 754731-1303065 | 45 3611 5577 | Патрубок | — | 1 | ||
| 51 | 201587 | 45 9346 1641 | Болт М14х35 | — | 4 | ||
| 52 | 252016 | 45 9811 1209 | Шайба 14 | — | 8 | ||
| 53 | 252046 | 45 9811 1259 | Шайба 14 | — | 8 | ||
| 54 | TORRO s35-50/12 | 45 3921 3800 | Хомут | — | 4 | ||
| 55 | 754831-1303122 | 45 3611 3399 | Труба | — | 1 | ||
| 56 | 754831-1303123 | 45 3611 3400 | Труба | — | 1 | ||
| 57 | 754831-1303124 | 45 3611 3401 | Труба | — | 1 | ||
| 58 | 754831-1311010 | 45 3611 3056 | Бачок расширительный | — | 1 | ||
| 59 | 201497 | 45 9346 1559 | Болт М10х25 | — | 4 | ||
| 60 | 252136 | 45 9816 6067 | Шайба 10 ОТ | — | 4 | ||
| 61 | 252006 | 45 9811 1207 | Шайба 10 | — | 4 | ||
| 62 | 75406-1109320 | 45 3616 5225 | Кронштейн | — | 1 | ||
| 63 | 201540 | 45 9346 1598 | Болт М12х30 | — | 1 | ||
| 64 | 252007 | 45 9811 1208 | Шайба 12 | — | 3 | ||
| 65 | 252137 | 45 9816 6068 | Шайба 12 ОТ | — | 1 | ||
| 66 | 250514 | 45 9553 1059 | Гайка М12 | — | 4 | ||
| 67 | 200317 | 45 9326 1062 | Болт М10х45 | — | 1 | ||
| 68 | 7521-8609135 | 45 3627 0119 | Скоба | — | 1 | ||
| 69 | 250512 | 45 9553 1057 | Гайка М10 | — | 4 | ||
| 70 | 75473-1303280 | 45 3613 8336 | Патрубок | — | 1 | ||
| 71 | 530-1015818 | 45 3611 0003 | Шланг соединительный | — | 1 | ||
| 72 | 754831-1303156 | 45 3611 3047 | Шланг соединительный | — | 1 | ||
| 73 | 75473-1303085 | 45 3613 8312 | Труба | — | 1 | ||
| 74 | 500А-1304010 | 45 3525 1688 | Пробка | — | 1 | ||
| 75 | 754831-1303076 | 45 3611 2955 | Патрубок | — | 1 | ||
| 76 | 344426 | 45 9871 1515 | Хомут | — | 2 | ||
| 77 | 548А-1104696-01 | 45 3614 2269 | Прокладка | — | 2 | ||
| 78 | 065-070-30-2-2 | 25 3111 3126 | Кольцо | — | 1 | ||
| 79 | 754831-1303333 | 45 3611 5477 | Кронштейн | — | 1 | ||
| 80 | 540-8101046 | 45 3613 2851 | Шланг резинотканевый | — | 1 | ||
Рисунок 2.4.2 – Трубопроводы системы охлаждения на самосвале БЕЛА3-7547
Таблица 2.4.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 548А-1303167 | 45 3614 3578 | Труба нижняя | 1 | — | ||
| 2 | 540-1303067 | 45 3613 0521 | Шланг | 4 | — | ||
| 3 | 548А-1303166-10 | 45 3614 3577 | Труба | 1 | — | ||
| 4 | 250510 | 45 9553 1055 | Гайка | 40 | — | ||
| 5 | 252135 | 45 9816 6046 | Шайба | 6 | — | ||
| 6 | 252005 | 45 9811 1206 | Шайба | 38 | — | ||
| 7 | 201457 | 45 9346 1523 | Болт | 2 | — | ||
| 8 | 75481-1303114 | 45 3614 4832 | Труба | 1 | — | ||
| 9 | 308764 | 45 9882 1000 | Хомут | 8 | — | ||
| 10 | 297582 | 45 9985 1239 | Лента | 8 | — | ||
| 11 | 297580 | 45 9985 1415 | Пряжка | 8 | — | ||
| 12 | 297575 | 45 9952 7212 | Шплинт | 8 | — | ||
| 13 | 7548А-1311010 | 45 3614 5918 | Бачок расширительный | 1 | — | ||
| 14 | 379053 | 45 9981 8294 | Угольник | 4 | — | ||
| 15 | 530-1015818 | 45 3611 0003 | Шланг | 4 | — | ||
| 16 | 75481-1303116 | 45 3614 5196 | Труба | 1 | — | ||
| 17 | 75481-1303120 | 45 3614 4833 | Труба | 1 | — | ||
| 18 | 500А-1304010 | 45 3525 1588 | Пробка | 1 | — | ||
| 19 | 314802 | 45 9981 3468 | Муфта | 4 | — | ||
| 20 | 344810 | 45 9922 1406 | Гайка | 4 | — | ||
| 21 | 75481-1303280 | 45 3614 4836 | Патрубок | 1 | — | ||
| 22 | 7548А-1300008 | 45 3614 5915 | Блок радиаторов | 1 | — | ||
| 23 | 75482-1303067 | 45 3614 3756 | Шланг | 1 | — | ||
| 24 | 7548А-1303085 | 45 3614 5913 | Труба | 1 | — | ||
| 25 | 7523-1303042 | 45 3637 0055 | Труба правая | 1 | — | ||
| 26 | 75211-1303370 | 45 3627 1296 | Хомут | 10 | — | ||
| 27 | 75211-1303374 | 45 3627 1297 | Лента | 10 | — | ||
| 28 | 75211-1303376 | 45 3627 1298 | Накладка | 10 | — | ||
| 29 | 340064 | 45 9957 1017 | Болт | 36 | — | ||
| 30 | 540А-1303010 | 45 3616 4419 | Шланг | 7 | — | ||
| 31 | 549А-1303370-01 | 45 3619 0121 | Хомут | 14 | — | ||
| 32 | 549А-1303374-01 | 45 3619 0122 | Лента | 14 | — | ||
| 33 | 549А-1303376-01 | 45 3619 0130 | Накладка | 18 | — | ||
| 34 | 7523-1303031 | 45 3637 0059 | Труба левая | 1 | — | ||
| 35 | 7523-1303060 | 45 3637 0053 | Труба | 1 | — | ||
| 36 | 75482-1303281-10 | 45 3614 4399 | Патрубок | 1 | — | ||
| 37 | 7548-1305020 | 45 3613 5617 | Кран | 1 | — | ||
| 38 | 7523-1303126 | 45 3637 0057 | Труба | 1 | — | ||
| 39 | 7421-1303010 | 45 3632 0178 | Шланг | 1 | — | ||
| 40 | 540-1303010 | 45 3613 0498 | Шланг | 1 | — | ||
| 41 | 548А-1303091-01 | 45 3614 4494 | Труба | 1 | — | ||
| 42 | 540-1310134 | 45 3613 0678 | Рычаг | 1 | — | ||
| 43 | 540А-1303170 | 45 3616 0150 | Хомут | 1 | — | ||
| 44 | 7523-1303370 | 45 3637 0931 | Хомут | 4 | — | ||
| 45 | 7523-1303374 | 45 3637 0932 | Лента | 4 | — | ||
| 46 | 201458 | 45 9346 1524 | Болт | 1 | — | ||
| 47 | 201464 | 45 9346 1530 | Болт | 1 | — | ||
| 48 | 525-1303010-Б | 45 3611 0026 | Шланг | 4 | — | ||
| 49 | 7548А-1303022 | 45 3614 5910 | Трубка | 1 | — | ||
| 50 | 549А-1303360-01 | 45 3619 0109 | Хомут | 8 | — | ||
| 51 | 549А-1303366-01 | 45 3619 0115 | Накладка | 8 | — | ||
| 52 | 549А-1303364-01 | 45 3619 0114 | Лента | 8 | — | ||
| 53 | 7548А-1303058 | 45 3613 5518 | Труба | 1 | — | ||

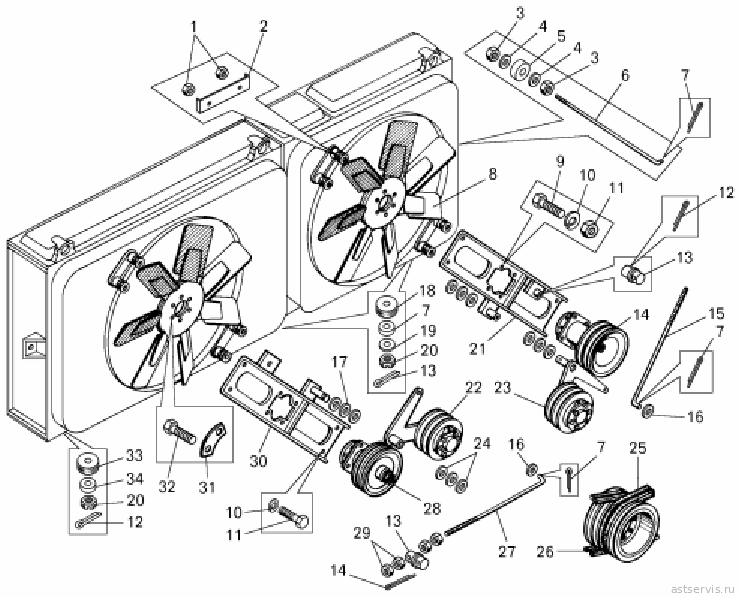

Рисунок 2.4.3 – Вентиляторы и их привод
Таблица 2.4.3 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 342452 | 45 9957 4290 | Гайка | 8 | — | ||
| 2 | 548А-1308607 | 45 3614 2474 | Пластина | 4 | — | ||
| 3 | 250559 | 45 9553 1062 | Гайка | 4 | — | ||
| 4 | 252046 | 45 9811 1259 | Шайба | 4 | — | ||
| 5 | 540-1302060 | 45 3613 0492 | Подушка | 7 | — | ||
| 6 | 540А-1302035-10 | 45 3616 2482 | Тяга левая | 1 | — | ||
| 6 | 548А-1302035 | 45 3614 4410 | Тяга правая | 1 | — | ||
| 7 | 258053 | 45 9871 1067 | Шплинт | 4 | — | ||
| 8 | 540А-1308012-10 | 45 3616 0568 | Крыльчатка вентилятора | 2 | — | ||
| 9 | 201587 | 45 9346 1641 | Болт | 16 | — | ||
| 10 | 252138 | 45 9816 6069 | Шайба | 16 | — | ||
| 11 | 250558 | 45 9553 1061 | Гайка | 8 | — | ||
| 12 | 258055 | 45 9871 1069 | Шплинт | 8 | — | ||
| 13 | 540А-1308226 | 45 3616 2005 | Палец | 2 | — | ||
| 14 | 75406-1308030 | 45 3616 7368 | Привод вентилятора правый | 1 | — | ||
| 15 | 540А-1308092 | 45 3616 2007 | Тяга | 1 | — | ||
| 16 | 252007 | 45 9811 1208 | Шайба | 2 | — | ||
| 17 | 540-1308103 | 45 3613 0623 | Шайба регулировочная | 8 | — | ||
| 18 | 540-5001080 | 45 3613 4801 | Подушка | 3 | — | ||
| 19 | 252047 | 45 9811 1260 | Шайба | 3 | — | ||
| 20 | 250871 | 45 9553 1614 | Гайка | 4 | — | ||
| 21 | 548С-1308060-10 | 45 3614 3311 | Кронштейн правого вентилятора | 1 | — | ||
| 22 | 75404-1308110 | 45 3616 7340 | Ролик натяжной левый | 1 | — | ||
| 23 | 75404-1308111-01 | 45 3616 7341 | Ролик натяжной правый | 1 | — | ||
| 24 | 530-1308102 | 45 3611 0037 | Шайба регулировочная | 6 | — | ||
| 25 | 00368 | 25 6411 1238 | Ремень | 2 | — | ||
| 26 | 204-1308020 | 11 0000 0038 | Ремень | 2 | — | ||
| 27 | 548А-1308098 | 45 3614 3309 | Тяга | 1 | — | ||
| 28 | 75406-1308031 | 45 3616 7369 | Привод вентилятора левый | 1 | — | ||
| 29 | 250515 | 45 9553 1060 | Гайка | 8 | — | ||
| 30 | 540С-1308062-10 | 45 3613 5278 | Кронштейн левого вентилятора | 1 | — | ||
| 31 | 540-1709135 | 45 3613 0991 | Шайба стопорная | 6 | — | ||
| 32 | 201538 | 45 9346 1596 | Болт | 12 | — | ||
| 33 | 540-1302070 | 45 3613 0495 | Подушка подвески радиатора верхняя | 1 | — | ||
| 34 | 540-1302063 | 45 3613 0494 | Втулка распорная | 1 | — | ||

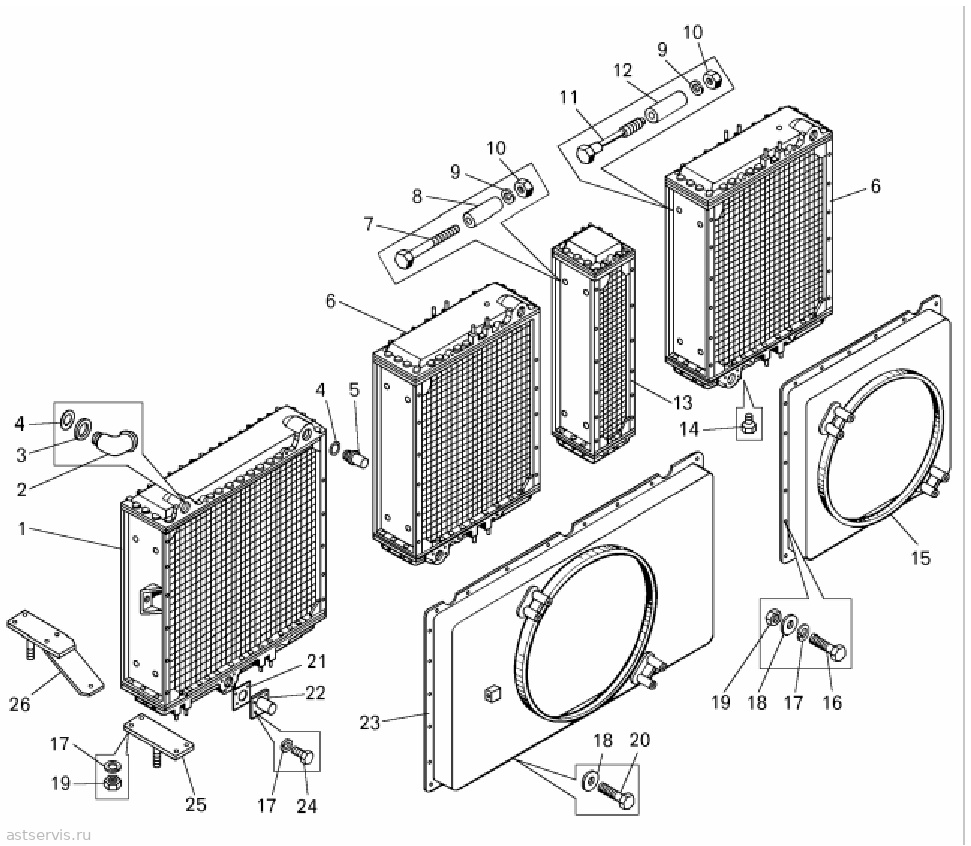

Рисунок 2.4.4 – Блок радиаторов на самосвале БЕЛА3-7547
Таблица 2.4.4 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 548А-1301011 | 45 3614 1241 | Радиатор водяной | 1 | — | ||
| 2 | 75401-1303080 | 45 3616 3689 | Патрубок | 1 | — | ||
| 3 | 540-1303089 | 45 3613 0528 | Шайба регулировочная | 3 | — | ||
| 4 | 344969 | 00 3449 6900 | Кольцо У-50х45-2 | 4 | — | ||
| 5 | 548А-1303082-01 | 45 3614 4269 | Патрубок | 3 | — | ||
| 6 | 548А-1301010-02 | 45 3614 8641 | Радиатор водяной | 2 | — | ||
| 7 | 201552 | 45 9346 1608 | Болт | 4 | — | ||
| 8 | 548А-1302038 | 45 3614 0176 | Втулка | 4 | — | ||
| 9 | 252137 | 45 9816 6068 | Шайба | 12 | — | ||
| 10 | 250514 | 45 9553 1059 | Гайка | 12 | — | ||
| 11 | 200371 | 45 9326 1113 | Болт | 8 | — | ||
| 12 | 548-1302038 | 45 3614 0175 | Втулка | 8 | — | ||
| 13 | 548-1013010 | 45 3614 0006 | Радиатор | 1 | — | ||
| 14 | 262542 | 45 9932 1302 | Пробка | 1 | — | ||
| 15 | 548А-1309010-10 | 45 3614 2176 | Кожух правого вентилятора | 1 | — | ||
| 16 | 201456 | 45 9346 1522 | Болт | 24 | — | ||
| 17 | 252135 | 45 9816 6046 | Шайба | 58 | — | ||
| 18 | 252038 | 45 9811 1256 | Шайба | 38 | — | ||
| 19 | 250510 | 45 9553 1055 | Гайка | 28 | — | ||
| 20 | 201454 | 45 9346 1520 | Болт | 14 | — | ||
| 21 | 540А-1303083 | 45 3616 0142 | Прокладка | 1 | — | ||
| 22 | 548А-1303084 | 45 3614 1249 | Патрубок | 1 | — | ||
| 23 | 7548А-1309011 | 45 3614 5917 | Кожух левого вентилятора | 1 | — | ||
| 24 | 201458 | 45 9346 1524 | Болт | 4 | — | ||
| 25 | 548А-1302012 | 45 3614 0172 | Пластина опорная | 3 | — | ||
| 26 | 548А-1013690-01 | 45 3614 4582 | Кронштейн опорный | 1 | — | ||
Рисунок 2.4.5 – Установка блока радиаторов и кожуха вентилятора на самосвале БЕЛА3-75473
Таблица 2.4.5 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 754831-1300008 | 45 3611 2904 | Блок радиаторов | — | 2 | ||
| 2 | 754831-1302035 | 45 3611 2760 | Тяга | — | 1 | ||
| 3 | 252138 | 45 9816 6069 | Шайба 14 ОТ | — | 14 | ||
| 4 | 201593 | 45 9346 1645 | Болт М14х50 | — | 8 | ||
| 5 | 75211-1302159 | 45 3627 6042 | Пластина | — | 2 | ||
| 6 | 7521-1302158 | 45 3627 0040 | Пластина | — | 2 | ||
| 7 | 75211-1302039 | 45 3627 6041 | Втулка | — | 2 | ||
| 8 | 75211-1302038 | 45 3627 6040 | Втулка | — | 4 | ||
| 9 | 201587 | 45 9346 1641 | Болт М14х35 | — | 2 | ||
| 10 | 252046 | 45 9811 1259 | Шайба 14 | — | 10 | ||
| 11 | 540-3519138 | 45 3613 1886 | Вилка | — | 2 | ||
| 12 | 754831-1302036 | 45 3611 2761 | Тяга | — | 1 | ||
| 13 | 260137 | 45 9862 1132 | Палец 16х50 | — | 2 | ||
| 14 | 258053 | 45 9871 1067 | Шплинт 4х25 | — | 2 | ||
| 15 | 250839 | 45 9951 4059 | Гайка М20 | — | 4 | ||
| 16 | 252051 | 45 9811 1264 | Шайба 24 | — | 4 | ||
| 17 | 549Б-1302060 | 45 3619 0254 | Подушка | — | 4 | ||
| 18 | 549Б-1309150 | 45 3619 6505 | Тяга | — | 4 | ||
| 19 | 250512 | 45 9553 1057 | Гайка М10 | — | 10 | ||
| 20 | 252136 | 45 9816 6067 | Шайба 10 ОТ | — | 17 | ||
| 21 | 754831-1302080 | 45 3611 2763 | Кронштейн | — | 1 | ||
| 22 | 201495 | 45 9346 1557 | Болт М10х20 | — | 8 | ||
| 23 | 252006 | 45 9811 1207 | Шайба 10 | — | 14 | ||
| 24 | 549Б-1309072-10 | 45 3619 6338 | Уплотнитель | — | 1 | ||
| 25 | 250514 | 45 9553 1059 | Гайка М12 | — | 10 | ||
| 26 | 252137 | 45 9816 6068 | Шайба 12 ОТ | — | 6 | ||
| 27 | 252007 | 45 9811 1208 | Шайба 12 | — | 10 | ||
| 28 | 754831-1309068 | 45 3611 3390 | Тяга | — | 1 | ||
| 29 | 754831-1309130-10 | 45 3611 4249 | Кронштейн | — | 1 | ||
| 30 | 754831-1309056 | 45 3611 3419 | Основание кронштейна | — | 1 | ||
| 31 | 201538 | 45 9346 1596 | Болт М12х25 | — | 8 | ||
| 32 | 75553-1309057 | 45 3637 6126 | Основание кронштейна | — | 1 | ||
| 33 | 201497 | 45 9346 1559 | Болт М10х25 | — | 6 | ||
| 34 | 754831-1309035-20 | 45 3611 4242 | Обечайка задняя | — | 1 | ||
| 35 | 754831-1309200-20 | 45 3611 4243 | Хомут | — | 4 | ||
| 36 | 78211-1309072 | 45 3642 3761 | Уплотнитель | — | 1 | ||
| 37 | 754831-1309010-20 | 45 3611 4239 | Кожух | — | 1 | ||
| 38 | 250510 | 45 9553 1055 | Гайка М8 | — | 15 | ||
| 39 | 252135 | 45 9816 6046 | Шайба 8Т | — | 40 | ||
| 40 | 342515 | 45 9957 6002 | Шайба 8 | — | 20 | ||
| 41 | 201458 | 45 9346 1524 | Болт М8х25 | — | 37 | ||
| 42 | 754831-1302040 | 45 3611 2757 | Кронштейн | — | 1 | ||
| 43 | 549Б-1001285 | 45 3619 0235 | Амортизатор | — | 8 | ||
| 44 | 342476 | 45 9957 4054 | Гайка М39 | — | 4 | ||
| 45 | 342477 | 45 9957 4057 | Гайка М39 | — | 4 | ||
| 46 | 201456 | 45 9346 1522 | Болт М8х20 | — | 8 | ||
Рисунок 2.4.6 – Блок радиаторов на самосвале БЕЛА3-75473
Таблица 2.4.6 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 754831-1301010 | 45 3611 2914 | Радиатор | — | 2 | ||
| 2 | 754831-1302120 | 45 3611 2715 | Кронштейн | — | 1 | ||
| 3 | 340328 | 45 9957 1090 | Болт М12х103 | — | 4 | ||
| 4 | 252157 | 45 9816 6008 | Шайба 12Л | — | 4 | ||
| 5 | 250514 | 45 9553 1059 | Гайка М12 | — | 4 | ||
| 6 | 252138 | 45 9816 6069 | Шайба 14 | — | 8 | ||
| 7 | 340378 | 45 9957 1095 | Болт М14х42 | — | 8 | ||
| 8 | 75211-1302120 | 45 3627 4207 | Кронштейн | — | 1 | ||
Рисунок 2.4.7 – Радиатор
Таблица 2.4.7 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201502 | 45 9346 1564 | Болт М10х38 | — | 136 | ||
| 2 | 252136 | 45 9816 6067 | Шайба 10 ОТ | — | 404 | ||
| 3 | 754831-1301060-10 | 45 3611 3392 | Бачок радиатора | — | 4 | ||
| 4 | 7521-1013094 | 45 3627 0035 | Прокладка | — | 16 | ||
| 5 | 754831-1301140 | 45 3611 2911 | Уголок | — | 16 | ||
| 6 | 340178 | 45 9957 1034 | Болт М10х30 | — | 48 | ||
| 7 | 7512-1301021 | 45 3641 0973 | Остов радиатора | — | 4 | ||
| 8 | 754831-1301219 | 45 3611 2908 | Скоба | — | 8 | ||
| 9 | 200317 | 45 9326 1062 | Болт М10х45 | — | 88 | ||
| 10 | 250512 | 45 9553 1057 | Гайка М10-6Н | — | 292 | ||
| 11 | 754831-1301100 | 45 3611 2913 | Стойка радиатора | — | 4 | ||
| 12 | 75211-1301134 | 45 3627 4878 | Планка | — | 32 | ||
| 13 | 754831-1301021 | 45 3611 2907 | Остов радиатора | — | 4 | ||
| 14 | 201418 | 45 9346 1504 | Болт М6х16 | — | 64 | ||
| 15 | 252134 | 45 9816 6045 | Шайба 6Т | — | 64 | ||
| 16 | 252004 | 45 9811 1205 | Шайба 6 | — | 64 | ||
| 17 | 75211-1301131 | 45 3627 0742 | Проставка | — | 4 | ||
| 18 | 7512-1301140 | 45 3641 0972 | Уголок | — | 16 | ||
| 19 | 7512-1301101 | 45 3641 0962 | Стойка радиатора | — | 4 | ||
| 20 | 75191-1301080 | 45 3633 0572 | Бачок радиатора нижний | — | 4 | ||
| 21 | 7512-1301098 | 45 3641 0964 | Стойка радиатора | — | 4 | ||
| 22 | 754831-1301101 | 45 3611 2912 | Стойка радиатора | — | 4 | ||
| 23 | 201509 | 45 9346 1569 | Болт М10х60 | — | 136 | ||
Рисунок 2.4.8 – Радиатор водяной (ширина 800 мм)
Таблица 2.4.8 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201466 | 45 9346 1531 | Болт | 41 | — | ||
| 2 | 252135 | 45 9816 6046 | Шайба | 75 | — | ||
| 3 | 250510 | 45 9553 1055 | Гайка | 51 | — | ||
| 4 | 201458 | 45 9346 1524 | Болт | 4 | — | ||
| 5 | 548А-1302080 | 45 3614 1727 | Втулка | 4 | — | ||
| 6 | 200275 | 45 9326 1032 | Болт | 2 | — | ||
| 7 | 201464 | 45 9346 1530 | Болт | 20 | — | ||
| 8 | 540-1301055-10 | 45 3613 0464 | Бачок верхний | 1 | — | ||
| 9 | 540-1301094 | 45 3613 0470 | Прокладка | 2 | — | ||
| 10 | 540-1301120 | 45 5613 0475 | Накладка | 4 | — | ||
| 11 | 540А-1301101 | 45 3616 1125 | Стойка | 1 | — | ||
| 12 | 540-1301101 | 45 5613 0472 | Стойка | 1 | — | ||
| 13 | 540-1301020 | 45 3613 0461 | Блок радиатора | 1 | — | ||
| 14 | 540-1301178-10 | 45 3613 0467 | Бачок нижний | 1 | — | ||
| 15 | 530-1013022 | 45 3611 0002 | Набивка пеньковая | 4 | — | ||
| 16 | 530-1302118-01 | 45 3611 2345 | Болт специальный | 8 | — | ||
Рисунок 2.4.9 – Радиатор масляный (ширина 200м)
Таблица 2.4.9 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 548-1013098 | 45 3614 0007 | Стойка | 1 | — | ||
| 2 | 530-1013022 | 45 3611 0002 | Набивка пеньковая | 2 | — | ||
| 3 | 540-1013078 | 45 3613 0029 | Бачок радиатора верхний | 1 | — | ||
| 4 | 201464 | 45 9346 1530 | Болт | 36 | — | ||
| 5 | 252135 | 45 9816 6046 | Шайба | 36 | — | ||
| 6 | 540-1013098 | 45 3613 0032 | Стойка | 1 | — | ||
| 7 | 540-1013015 | 45 3613 0023 | Блок радиатора | 1 | — | ||
| 8 | 540-1013094 | 45 3613 0031 | Прокладка | 2 | — | ||
| 9 | 540-1013053 | 45 3613 0026 | Бачок радиатора нижний | 1 | — | ||
Рисунок 2.4.10 – Радиатор водяной (ширина 600 мм)
Таблица 2.4.10 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201509 | 45 9346 1569 | Болт | 56 | — | ||
| 2 | 252136 | 45 9816 6067 | Шайба | 112 | — | ||
| 3 | 250512 | 45 9553 1057 | Гайка | 72 | — | ||
| 4 | 548А-1301055-30 | 45 3614 8643 | Бачок радиатора верхний | 2 | — | ||
| 5 | 201502 | 45 9346 1564 | Болт | 40 | — | ||
| 6 | 540-1301101-10 | 45 3611 4038 | Стойка | 2 | — | ||
| 7 | 540-1714122-11 | 45 3611 4046 | Накладка | 8 | — | ||
| 8 | 540-1714015-02 | 45 3611 4045 | Блок радиатора | 2 | — | ||
| 9 | 540-1714094-20 | 45 3611 4189 | Прокладка бачка | 4 | — | ||
| 10 | 540-1714078-30 | 45 3611 4041 | Бачок радиатора нижний | 2 | — | ||
| 11 | 7548D-1302118 | 45 3614 8618 | Стяжка | 16 | — | ||
| 12 | 252005 | 45 9811 1206 | Гайка М10-6Н | 8 | |||
| 13 | 252135 | 45 9816 6046 | Шайба | 8 | — | ||
| 14 | 548А-1301101-10 | 45 3614 8640 | Стойка радиатора | 2 | — | ||
| 15 | 252006 | 45 9811 1207 | Шайба 10 | 144 | |||
| 16 | 201458 | 45 9346 1524 | Болт | 8 | — | ||
Рисунок 2.4.11 – Привод вентилятора
Таблица 2.4.11 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75406-1308050 | 45 3616 7367 | Вал вентилятора | 2 | 2 | ||
| 2 | 343816 | 45 9823 0268 | Шпонка | 2 | 2 | ||
| 3 | 201418 | 45 9346 1504 | Болт | 12 | 12 | ||
| 4 | 252134 | 45 9816 6045 | Шайба | 12 | 12 | ||
| 5 | 75404-1308164 | 45 3616 7359 | Прокладка | 2 | 2 | ||
| 6 | 75404-1308055 | 45 3616 7361 | Втулка распорная | 2 | 2 | ||
| 7 | 42607Л | 46 2140 0003 | Подшипник | 2 | 2 | ||
| 8 | 2.3.45 Ц6хр | 45 9167 5006 | Масленка | 2 | 2 | ||
| 9 | 75404-1308040 | 45 3616 7363 | Крышка с манжетой | 2 | 2 | ||
| 10 | 2.2-30х50-1 | 25 3131 1428 | Манжета | 2 | 2 | ||
| 11 | 258055 | 45 9871 1069 | Шплинт | 4 | 4 | ||
| 12 | 374802 | 45 9958 4157 | Гайка | 2 | 2 | ||
| 13 | 376128 | 45 9958 6223 | Шайба | 2 | 2 | ||
| 14 | 540-1308024-13 | 45 3613 6541 | Шкив ведомый правый | 1 | 1 | ||
| 14 | 540-1308025-13 | 45 3613 6540 | Шкив ведомый левый | 1 | 1 | ||
| 15 | 75404-1308051 | 45 3616 7287 | Кольцо стопорное | 2 | 2 | ||
| 16 | 75406-1308032 | 45 3616 8584 | Корпус привода вентилятора | 2 | 2 | ||
| 17 | 525-1701034 | 45 3611 0059 | Кольцо замковое | 2 | 2 | ||
| 18 | 307 | 46 1213 4189 | Подшипник | 2 | 2 | ||
| 19 | 75404-1308033 | 45 3616 7362 | Крышка с манжетой | 2 | 2 | ||
| 20 | 2.2-50х70-3 | 25 3131 3464 | Манжета | 2 | 2 | ||
Рисунок 2.4.12 – Ролик натяжной
Таблица 2.4.12 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 75404-1308140 | 45 3616 7345 | Рычаг правого натяжного ролика | 1 | — | ||
| 1 | 75404-1308141 | 45 3616 7357 | Рычаг левого натяжного ролика | 1 | — | уточняем | |
| 2 | 75404-1308033 | 45 3616 7362 | Крышка с манжетой | 2 | — | ||
| 3 | 75404-1308164 | 45 3616 7359 | Прокладка | 2 | — | ||
| 4 | 75404-1308112 | 45 3616 7354 | Ролик натяжной | 2 | — | ||
| 5 | 42607 Л | 46 2140 0003 | Подшипник | 2 | — | ||
| 6 | 540-1308150-Б | 45 3613 3475 | Кольцо | 2 | — | ||
| 7 | 342705 | 45 3611 0704 | Пластина стопорная | 2 | — | ||
| 8 | 201495 | 45 9346 1557 | Болт | 4 | — | ||
| 9 | 75404-1308160 | 45 3616 7366 | Крышка | 2 | — | ||
| 10 | 2.3.90 Ц6хр | 45 9167 5013 | Масленка | 2 | — | ||
| 11 | 201457 | 45 9346 1523 | Болт | 12 | — | ||
| 12 | 252135 | 45 9816 6046 | Шайба | 12 | — | ||
| 13 | 75404-1308165 | 45 3616 7041 | Прокладка | 2 | — | ||
| 14 | 548А-1308118 | 45 3614 1529 | Шайба | 2 | — | ||
| 15 | 307 | 46 1213 4189 | Подшипник | 2 | — | ||
| 16 | 525-1701034 | 45 3611 0059 | Кольцо замковое | 2 | — | ||
| 17 | 252134 | 45 9816 6045 | Шайба 6Т | 12 | — | ||
| 18 | 201418 | 45 9346 1504 | Болт М6х16 | 12 | |||
Рисунок 2.4.13 – Установка жалюзи радиаторов и их привод на самосвале БЕЛА3-7547
Таблица 2.4.13 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201542 | 45 9346 1600 | Болт | 4 | — | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 4 | — | ||
| 3 | 250514 | 45 9553 1059 | Гайка | 4 | — | ||
| 4 | 252005 | 45 9811 1206 | Шайба 8 | 8 | — | ||
| 5 | 201469 | 45 9346 1533 | Болт М8х55 | 8 | — | ||
| 6 | КЭМ-18 | 45 7518 0026 | Клапан с электромагнитом | 4 | — | ||
| 7 | 250510 | 45 9553 1055 | Гайка | 4 | — | ||
| 8 | 252135 | 45 9816 6046 | Шайба 8Т | 33 | — | ||
| 9 | 75481-1310376 | 45 3614 5691 | Воздухопровод | 2 | — | ||
| 10 | 75481-1310384 | 45 3614 5694 | Воздухопровод | 1 | — | ||
| 11 | 344529 | 45 9981 6474 | Угольник | 4 | — | ||
| 12 | 75481-1310380 | 45 3614 5692 | Воздухопровод | 1 | — | ||
| 13 | 344611 | 45 3625 1966 | Кляммер | 1 | — | ||
| 14 | 008-011-19-2-2 | 25 3111 3016 | Кольцо | 16 | — | ||
| 15 | 344197 | 45 9981 6393 | Тройник | 4 | — | ||
| 16 | 75481-1310190 | 45 3614 4848 | Кронштейн | 1 | — | ||
| 17 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 4 | — | ||
| 18 | 75481-1310381 | 45 3614 5693 | Воздухопровод | 1 | — | ||
| 19 | 75481-1310290 | 45 3614 4855 | Кронштейн | 1 | — | ||
| 20 | 201457 | 45 9346 1523 | Болт | 13 | — | ||
| 21 | 250508 | 45 9553 1054 | Гайка М6-6Н | 2 | — | ||
| 22 | 379053 | 45 9981 8294 | Угольник | 4 | — | ||
| 23 | 549Б-1310300 | 45 3619 1194 | Пневмопереключатель | 2 | — | ||
| 24 | 75481-1310370 | 45 3614 5689 | Воздухопровод | 2 | — | ||
| 25 | 75481-1310374 | 45 3614 5690 | Воздухопровод | 2 | — | ||
| 26 | 201424 | 45 9346 1510 | Болт | 2 | — | ||
| 27 | 75481-1310195 | 45 3614 4849 | Тяга | 2 | — | ||
| 28 | 344770 | 45 9981 6795 | Ниппель | 2 | — | ||
| 29 | 525-1108029-10 | 45 3611 0013 | Вилка | 4 | — | ||
| 30 | 75481-1310397 | 45 3614 5736 | Воздухопровод | 1 | — | ||
| 31 | 260035 | 45 9862 1036 | Палец 8х28 | 4 | — | ||
| 32 | 258039 | 45 9871 1050 | Шплинт 3 | 4 | — | ||
| 33 | 201458 | 45 9346 1524 | Болт | 4 | — | ||
| 34 | 75481-1310110 | 45 3614 4839 | Жалюзи | 1 | — | ||
| 35 | 344662 | 45 3611 0726 | Скоба | 1 | — | ||
| 36 | 315407 | 45 3414 3495 | Кляммер | 3 | — | ||
| 37 | 252134 | 45 9816 6045 | Шайба 6Т | 7 | — | ||
| 38 | 201418 | 45 9346 1504 | Болт | 2 | — | ||
| 39 | 340014 | 45 9957 1003 | Болт М6х40 | 2 | — | ||
| 40 | 75211-6603724 | 45 3627 1229 | Скоба | 3 | — | ||
| 41 | 540А-3506989 | 45 3616 1498 | Вкладыш | 4 | — | ||
| 42 | 252004 | 45 9811 1205 | Шайба 6 | 2 | — | ||
| 43 | 308764 | 45 9957 1000 | Хомут | 2 | — | ||
| 44 | 549Б-1104212 | 45 3619 6377 | Шланг | 1 | — | ||
| 45 | 252038 | 45 9811 1256 | Шайба 8 | 21 | — | ||
| 46 | 75481-1310396 | 45 3614 5735 | Воздухопровод | 1 | — | ||
Рисунок 2.4.14 – Жалюзи радиаторов на самосвале БЕЛА3-7547
Таблица 2.4.14 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 258038 | 45 9871 1049 | Шплинт | 14 | — | ||
| 2 | 252004 | 45 9811 1205 | Шайба | 52 | — | ||
| 3 | 548А-1310125-10 | 45 3614 4502 | Стойка жалюзи | 1 | — | ||
| 4 | 540-1310152 | 45 3613 0685 | Пластина | 7 | — | ||
| 5 | 75481-1310212 | 45 3614 4853 | Тяга | 1 | — | ||
| 6 | 548А-1310250 | 45 3614 4501 | Тяга | 1 | — | ||
| 7 | 540-1310125 | 45 3613 0676 | Стойка | 2 | — | ||
| 8 | 75481-1310115 | 45 3614 4840 | Угольник верхний | 1 | — | ||
| 9 | 540-1310150 | 45 3613 0684 | Пластина | 31 | — | ||
| 10 | 75481-1310135 | 45 3614 4845 | Угольник нижний | 1 | — | ||
| 11 | 548А-1310251 | 45 3614 1260 | Тяга | 1 | — | ||
| 12 | 258039 | 45 9871 1050 | Шплинт | 4 | — | ||
| 13 | 252005 | 45 9811 1206 | Шайба | 4 | — | ||
| 14 | 75481-1310210 | 45 3614 4852 | Тяга | 1 | — | ||
| 15 | 201454 | 45 9346 1520 | Болт | 10 | — | ||
| 16 | 252135 | 45 9816 6046 | Шайба | 10 | — | ||
Рисунок 2.4.15 – Пневмопереключатель
Таблица 2.4.15 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201538 | 45 9346 1596 | Болт М12х25 | 6 | 3 | ||
| 2 | 530-1503185 | 45 3611 0046 | Шайба стопорная | 6 | 3 | ||
| 3 | 531-1803139 | 45 3612 1423 | Крышка | 2 | 1 | ||
| 4 | 080-086-36-2-2 | 25 3111 3192 | Кольцо | 2 | 1 | ||
| 5 | 549А-1310304 | 45 3619 1195 | Шток | 2 | 1 | ||
| 6 | 020-025-30-2-2 | 25 3111 3101 | Кольцо | 2 | 2 | ||
| 7 | 535А-1803134 | 45 3417 5519 | Кольцо | 4 | 2 | ||
| 8 | 530-1803125 | 45 3611 0069 | Кольцо стопорное | 2 | 1 | ||
| 9 | 530-1803135 | 45 3611 0070 | Поршень | 2 | 1 | ||
| 10 | 531-1803108 | 45 3612 1422 | Корпус переключателя | 2 | 1 | ||
| 11 | 025-030-30-2-2 | 25 3111 3105 | Кольцо | 4 | 2 | ||
Рисунок 2.4.16 – Установка жалюзи радиатора на самосвале БЕЛА3-75473
Таблица 2.4.16 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 754831-1310110 | 45 3611 2880 | Жалюзи радиатора | — | 1 | ||
| 2 | 754831-1310360 | 45 3611 2884 | Кожух | — | 1 | ||
| 3 | 250510 | 45 9553 1055 | Гайка М8-6Н | — | 8 | ||
| 4 | 252135 | 45 9816 6046 | Шайба 8Т | — | 16 | ||
| 5 | 201456 | 45 9346 1522 | Болт М8х20 | — | 8 | ||
| 6 | 252005 | 45 9811 1206 | Шайба 8 | — | 10 | ||
| 7 | 258039 | 45 9871 1050 | Шплинт 3.2х20 | — | 2 | ||
| 8 | 201587 | 45 9346 1641 | Болт М14х35 | — | 1 | ||
| 9 | 252138 | 45 9816 6069 | Шайба 14 ОТ | — | 1 | ||
| 10 | 252046 | 45 9811 1259 | Шайба 14 | — | 1 | ||
| 11 | 754831-1310352 | 45 3611 2888 | Кронштейн | — | 1 | ||
| 12 | 7545-1310210 | 45 3637 5463 | Тяга управления жалюзи радиатора | — | 1 | ||
| 13 | 754831-1310380 | 45 3611 2893 | Воздухопровод | — | 1 | ||
| 14 | 344197 | 45 9981 6393 | Тройник | — | 1 | ||
| 15 | 344529 | 45 9981 6474 | Угольник | — | 2 | ||
| 16 | 75406-1310374 | 45 3616 6262 | Воздухопровод | — | 1 | ||
| 17 | 549Б-1310300 | 45 3619 1194 | Пневмопереключатель | — | 1 | ||
| 18 | 754831-1310370 | 45 3611 2891 | Воздухопровод | — | 1 | ||
| 19 | КЭМ-18 | 45 7518 0026 | Клапан | — | 2 | ||
| 20 | 754831-1310376 | 45 3611 2892 | Воздухопровод | — | 1 | ||
| 21 | 250514 | 45 9553 1059 | Гайка М12-6Н | — | 2 | ||
| 22 | 252137 | 45 9816 6068 | Шайба 12 ОТ | — | 2 | ||
| 23 | 008-011-19-2-2 | 25 3111 3016 | Кольцо | — | 8 | ||
| 25 | 201542 | 45 9346 1600 | Болт М12х35 | — | 2 | ||
| 26 | 201469 | 45 9346 1533 | Болт М8х55 | — | 4 | ||
| 27 | 754831-1309107 | 45 3611 2903 | Пластина | — | 1 | ||
| 28 | 754831-1309103 | 45 3611 2902 | Штора нижняя | — | 1 | ||
Рисунок 2.4.17 – Жалюзи радиатора на самосвале БЕЛА3-75473
Таблица 2.4.17 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 754831-1310112 | 45 3611 2881 | Рамка жалюзи | — | 1 | ||
| 2 | 7555-1310150 | 45 3637 3315 | Пластина жалюзи | — | 8 | ||
| 3 | 201458 | 45 9346 1524 | Болт | — | 6 | ||
| 4 | 252135 | 45 9816 6046 | Шайба | — | 6 | ||
| 5 | 250510 | 45 9553 1055 | Гайка | — | 6 | ||
| 6 | 754831-1310270 | 45 3611 2889 | Планка | — | 2 | ||
| 7 | 252005 | 45 9811 1206 | Шайба | — | 24 | ||
| 8 | 258039 | 45 9871 1050 | Шплинт | — | 16 | ||
| 9 | 754831-1310260 | 45 3611 2890 | Тяга привода | — | 1 | ||
| 10 | 525-1108036 | 45 3611 0015 | Пружина | — | 1 | ||
Написать
