Рисунки раздела:
- Рисунок 2.5.1 – Установка гидромеханической передачи
- Рисунок 2.5.2 – Гидромеханическая передача. Вид I
- Рисунок 2.5.3 – Гидромеханическая передача.Вид II
- Рисунок 2.5.4 – Насос масляный передний
- Рисунок 2.5.5 – Гидротрансформатор с коробкой передач
- Рисунок 2.5.6 – Картер гидротрансформатора в сборе
- Рисунок 2.5.7 – Картер гидротрансформатора

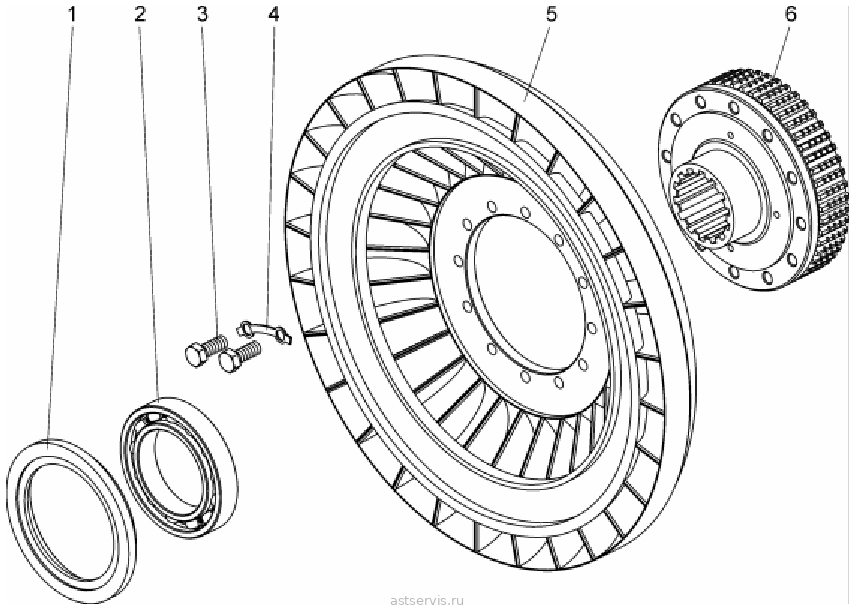

- Рисунок 2.5.8 – Колесо турбины

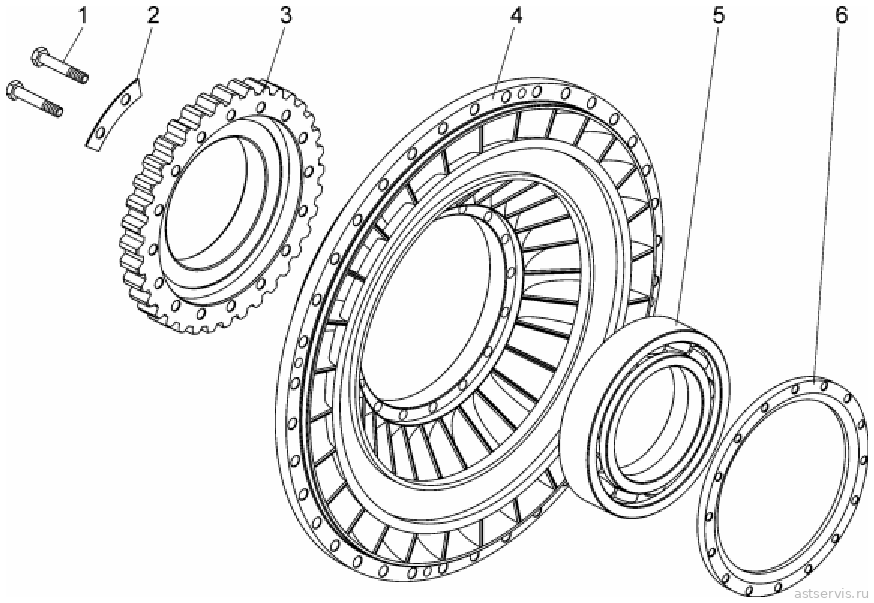

- Рисунок 2.5.9 – Колесо насоса

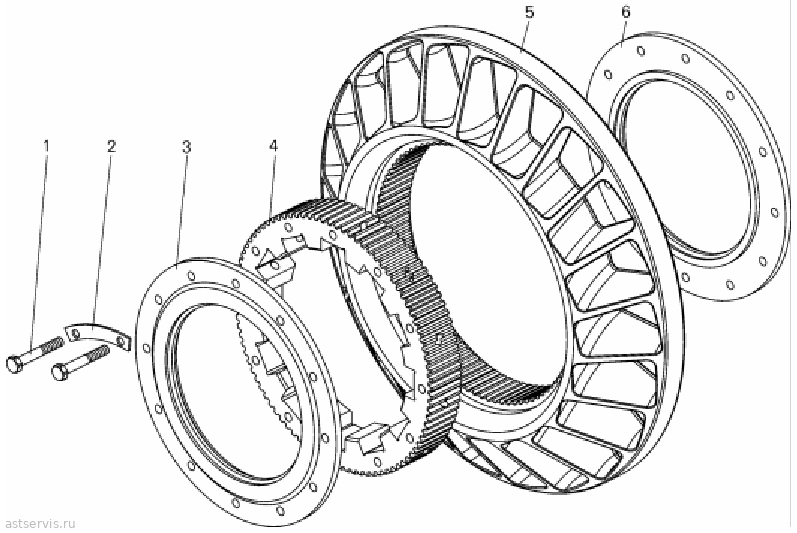

- Рисунок 2.5.10 – Колесо первого (второго) реактора
- Рисунок 2.5.11 – Коробка передач. Картеры, установка тормоза замедлителя
- Рисунок 2.5.12 – Коробка передач. Установка первичного вала

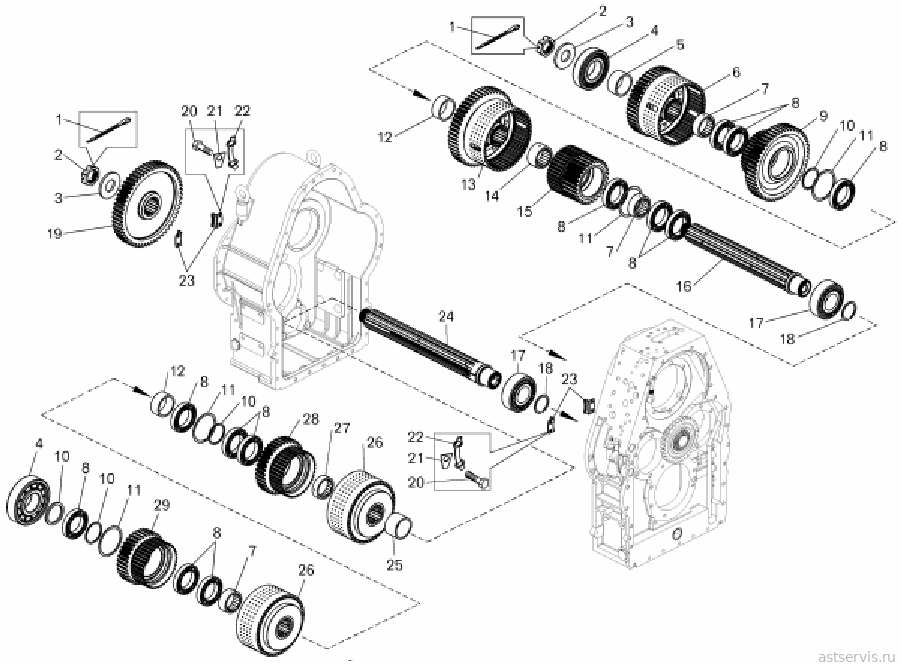

- Рисунок 2.5.13 – Коробка передач. Установка реверсивного и диапазонного валов

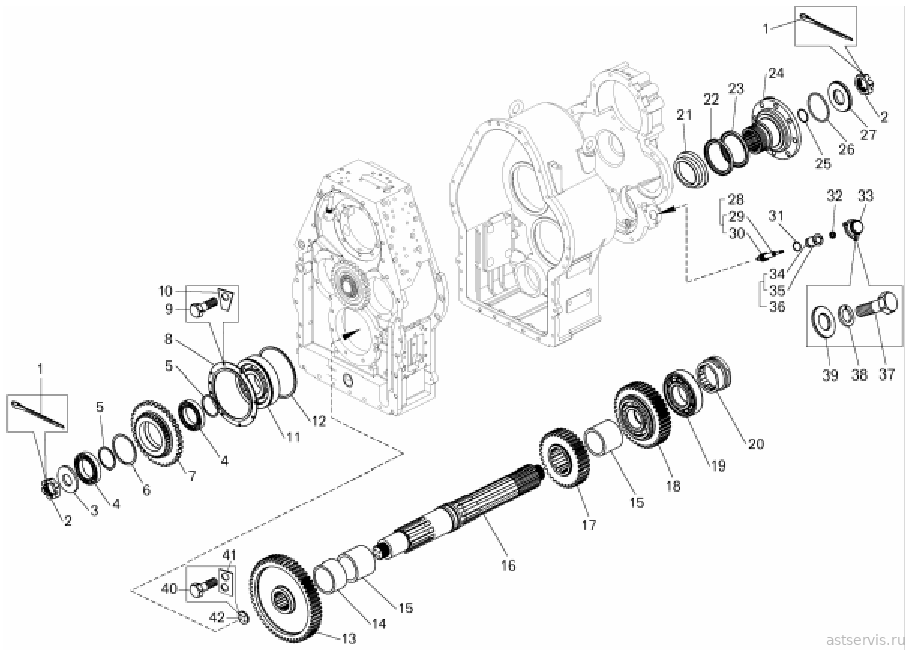

- Рисунок 2.5.14 – Коробка передач. Установка выходного вала

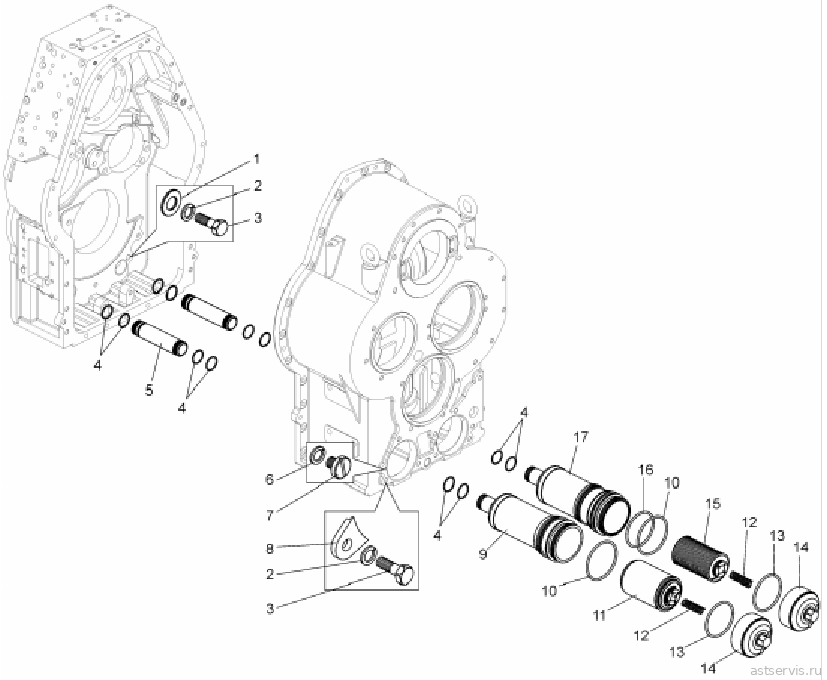

- Рисунок 2.5.15 – Коробка передач. Установка маслозаборника и полнопоточного фильтра
- Рисунок 2.5.16 – Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен
- Рисунок 2.5.17 – Картер коробки передач

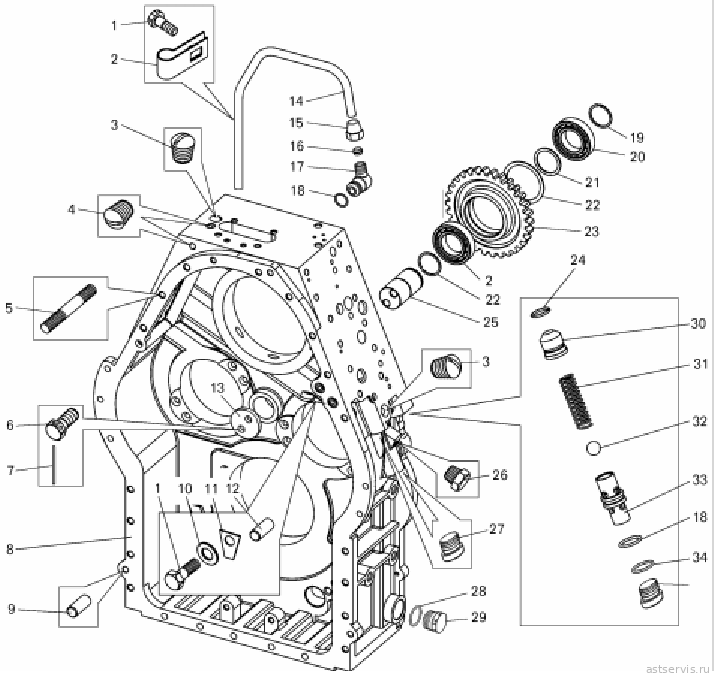

- Рисунок 2.5.18 – Картер гидромеханической передачи
- Рисунок 2.5.19 – Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки

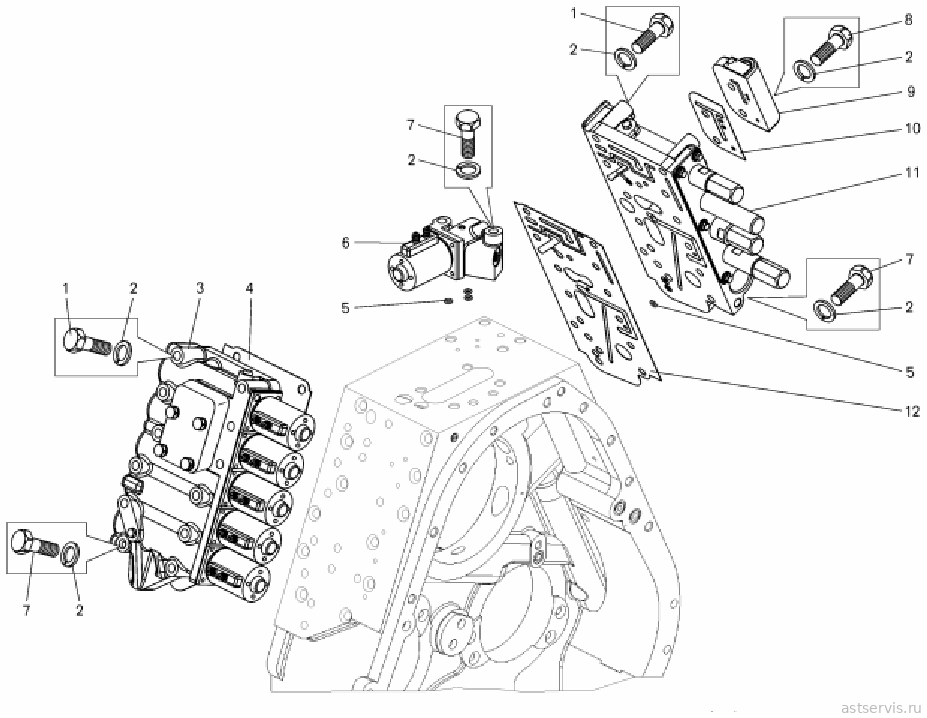

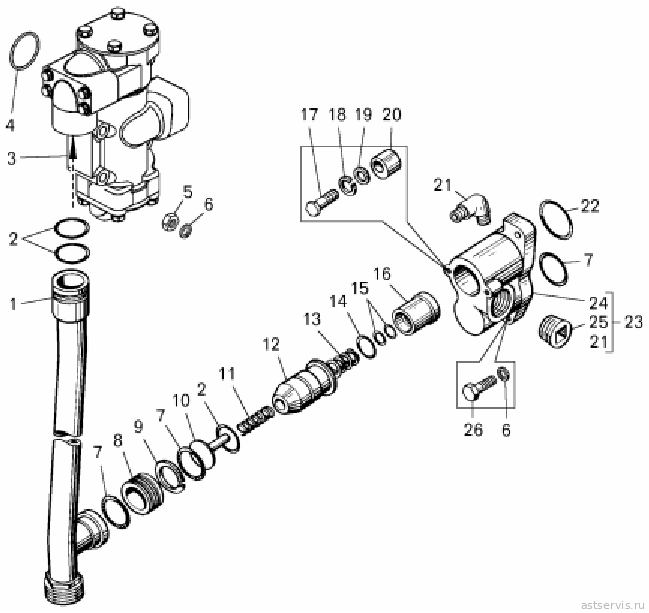

- Рисунок 2.5.20 – Коробка передач. Механизм управления тормозом-замедлителем и подпорный клапан

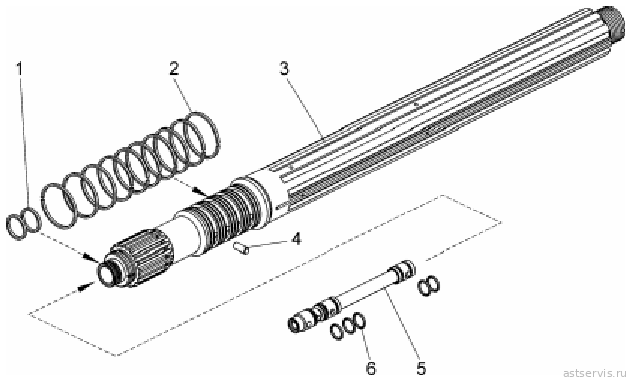

- Рисунок 2.5.21 – Вал первичный

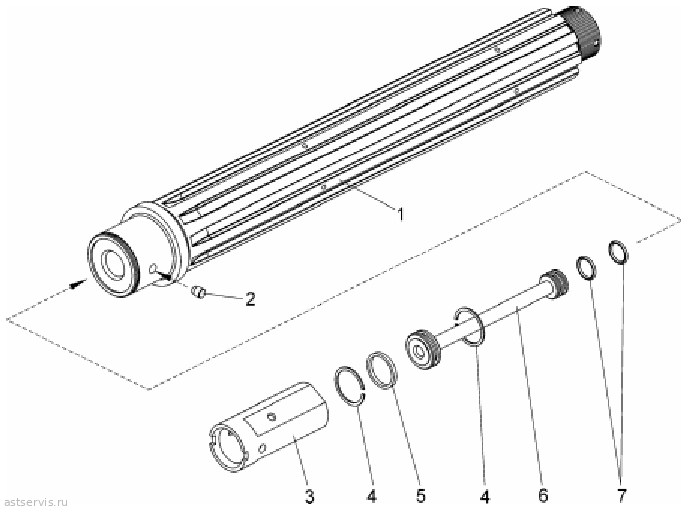

- Рисунок 2.5.22 – Вал реверсивный (диапазонный)

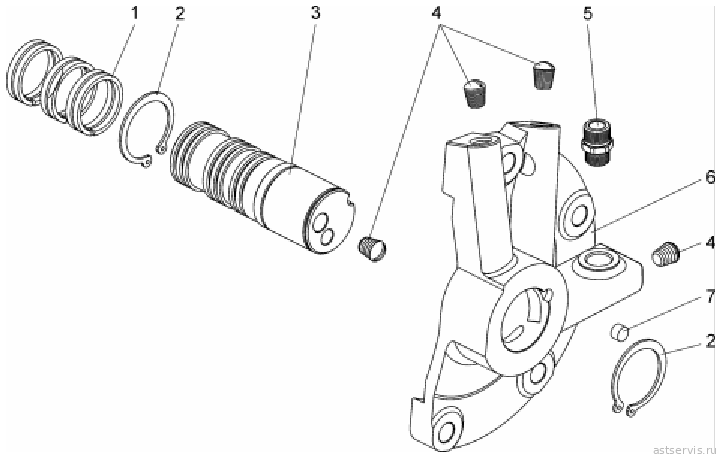

- Рисунок 2.5.23 – Крышка диапазонного вала

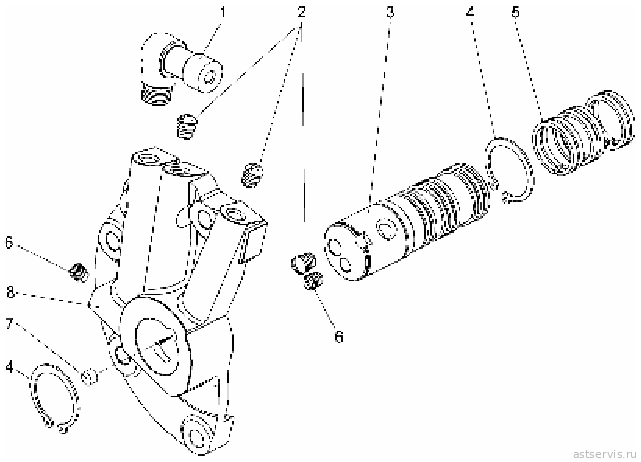

- Рисунок 2.5.24 – Крышка реверсивного вала

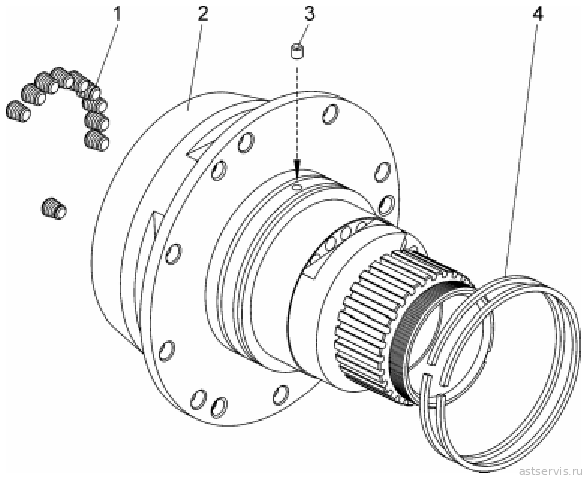

- Рисунок 2.5.25 – Ступица гидротрансформатора
- Рисунок 2.5.26 – Фрикцион
- Рисунок 2.5.27 – Механизм управления гидромеханической передачей
- Рисунок 2.5.28 – Электромагнит
- Рисунок 2.5.29 – Механизм привода управления гидравлическим тормозом

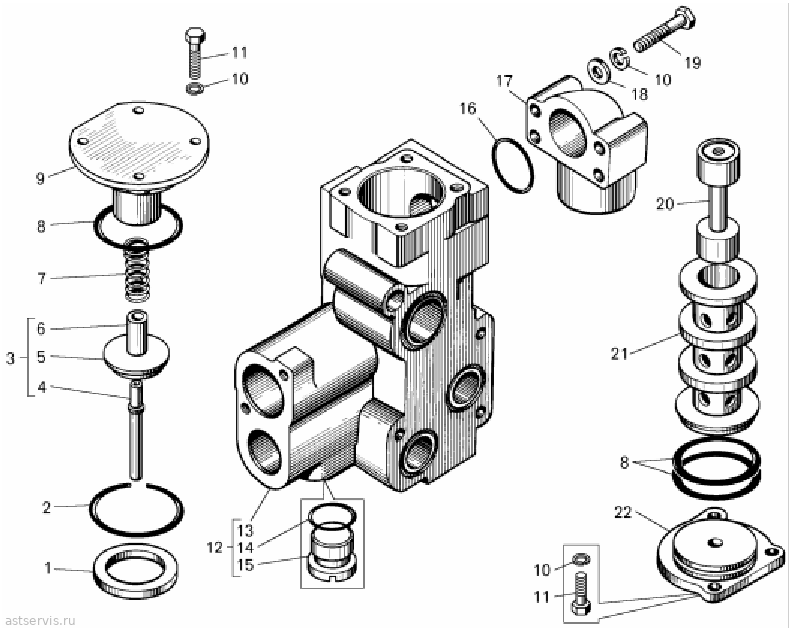

- Рисунок 2.5.30 – Механизм управления гидравлическим тормозом
- Рисунок 2.5.31 – Клапан корректирующий

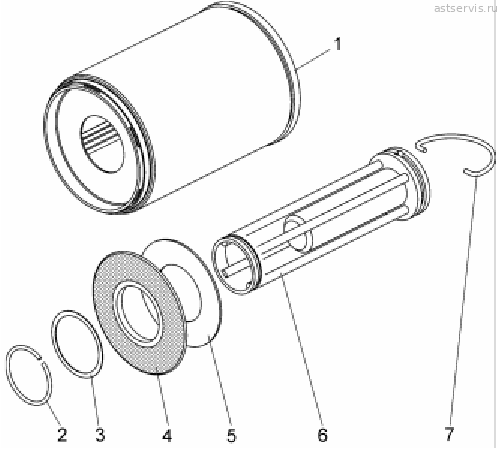

- Рисунок 2.5.32 – Элемент фильтрующий маслозаборника
- Рисунок 2.5.33 – Элемент фильтрующий полнопоточного фильтра
- Рисунок 2.5.34 – Коробка золотниковая. Крепление крышек
- Рисунок 2.5.35 – Коробка золотниковая. Аварийный клапан

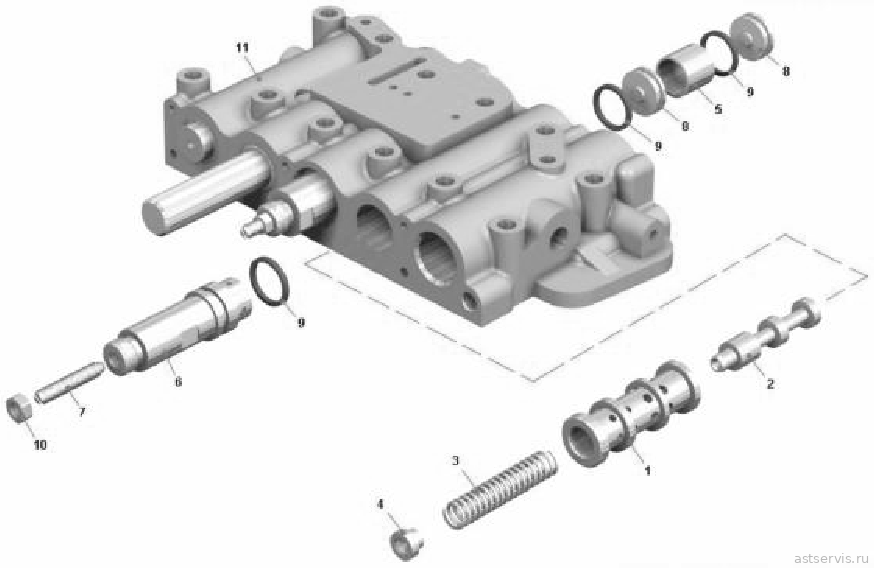

- Рисунок 2.5.36 – Коробка золотниковая. Регулятор давления гидротрансформатора
- Рисунок 2.5.37 – Коробка золотниковая. Регулятор главного давления

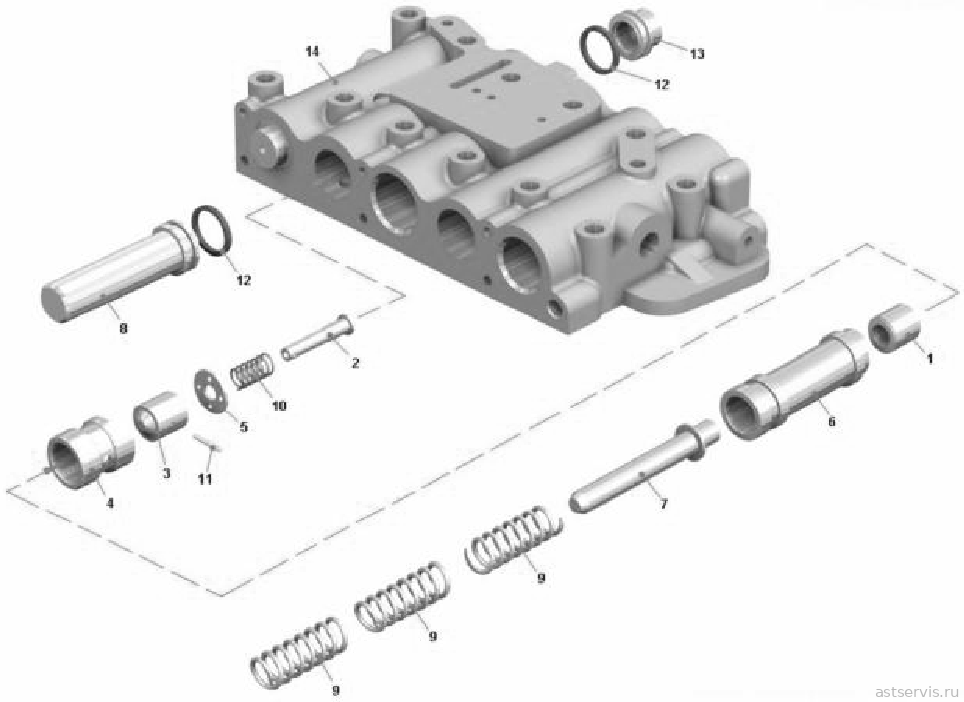

- Рисунок 2.5.38 – Коробка золотниковая. Клапан плавности

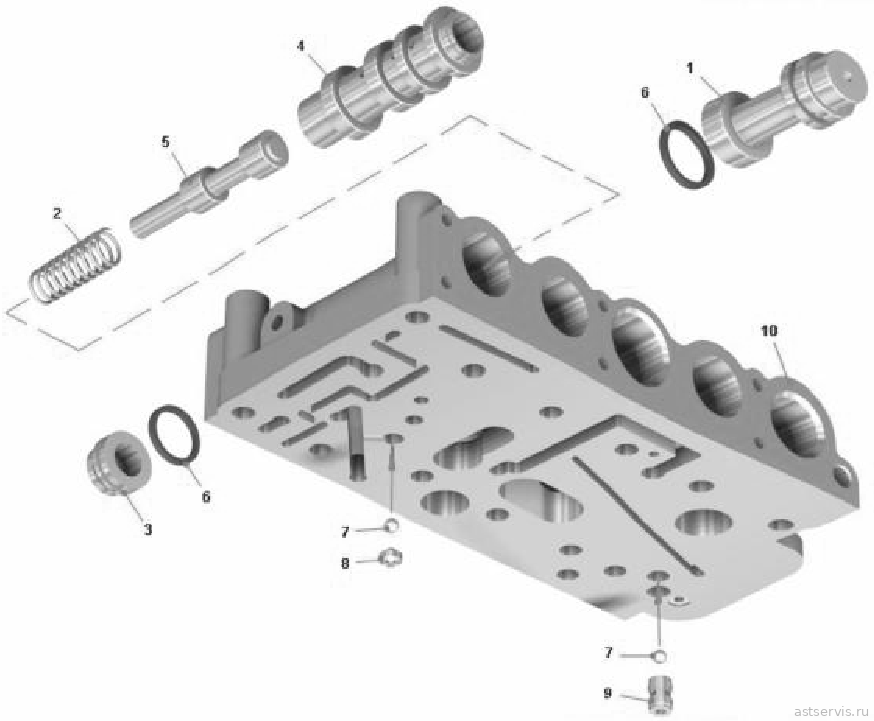

- Рисунок 2.5.39 – Коробка золотниковая. Клапан блокировки и обратные клапана
- Рисунок 2.5.40 – Опора пружины в сборе
- Рисунок 2.5.41 – Картер, ведущий и промежуточный валы согласующей передачи
- Рисунок 2.5.42 – Ведомый вал согласующей передачи

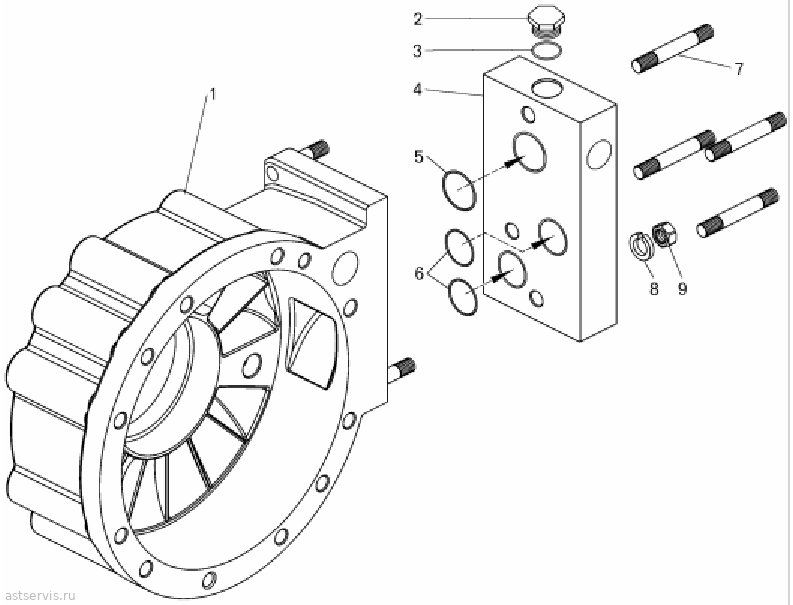

- Рисунок 2.5.43 – Корпус тормоза-замедлителя с переходной плитой
- Рисунок 2.5.44 – Корпус тормоза-замедлителя

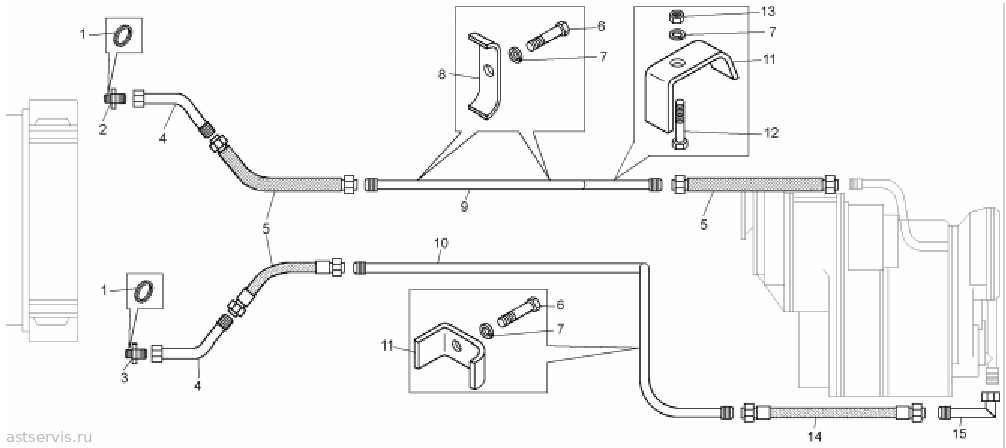

- Рисунок 2.5.45 – Установка трубопроводов и шлангов гидромеханической передачи на БЕЛА3-7547
- Рисунок 2.5.46 – Установка трубопроводов и шлангов гидромеханической передачи на БЕЛА3-75473

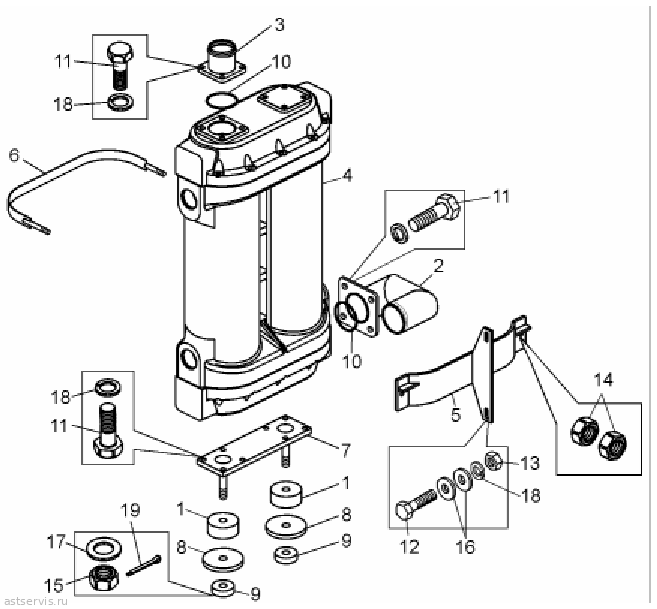

- Рисунок 2.5.47 – Установка теплообменника
- Рисунок 2.5.48 – Теплообменник

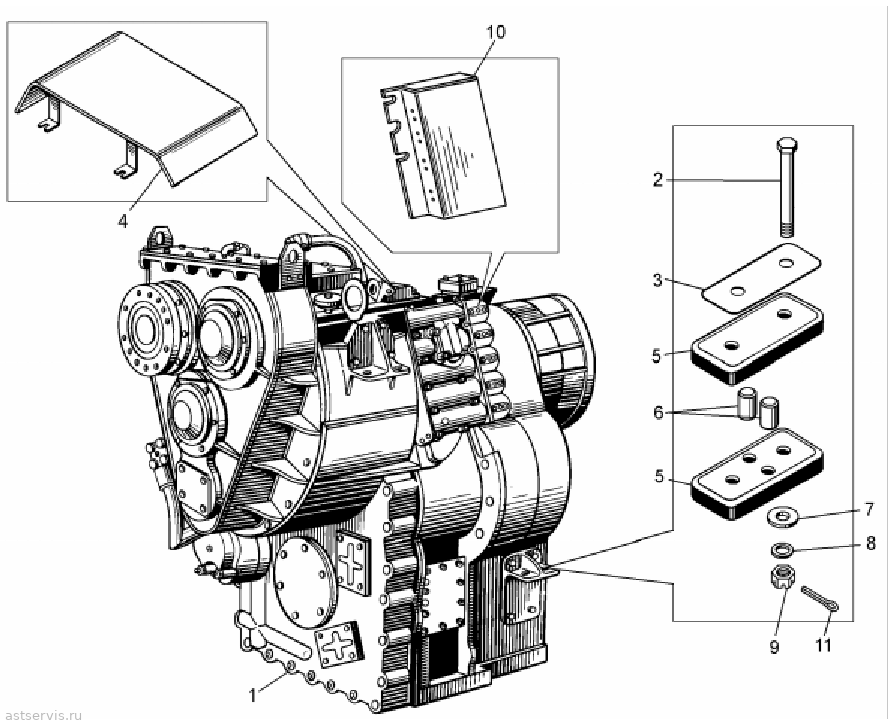

Рисунок 2.5.1 – Установка гидромеханической передачи
Таблица 2.5.1 – - Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-1700004-20 | 45 3611 6163 | Передача гидромеханическая в сборе | 1 | 1 | ||
| 1 | 7547-1700004-30 | 45 3611 6164 | Передача гидромеханическая в сборе | — | 1 | ||
| 2 | 340407 | 45 9957 1274 | Болт М14х120 | 8 | 8 | ||
| 3 | 7548-1001428 | 45 3613 5439 | Прокладка регулировочная | 28 | 28 | ||
| 4 | 7548-1712690-01 | 45 3613 7738 | Кожух защитный | 1 | 1 | ||
| 5 | 7548-1001420 | 45 3613 5436 | Амортизатор нижний | 8 | 8 | ||
| 6 | 343532 | 45 9957 8005 | Штифт 18х40 | 8 | 8 | ||
| 7 | 252046 | 45 9811 1259 | Шайба 14 | 8 | 8 | ||
| 8 | 252016 | 45 9811 1209 | Шайба 14 | 24 | 24 | ||
| 9 | 374625 | 45 9958 4104 | Гайка М14х1,5 | 8 | 8 | ||
| 10 | 7548-1712696 | 45 3613 7138 | Экран электромагнитов | 1 | 1 | ||
| 11 | 258040 | 45 9871 1051 | Шплинт 3,2х25 | 8 | 8 | ||

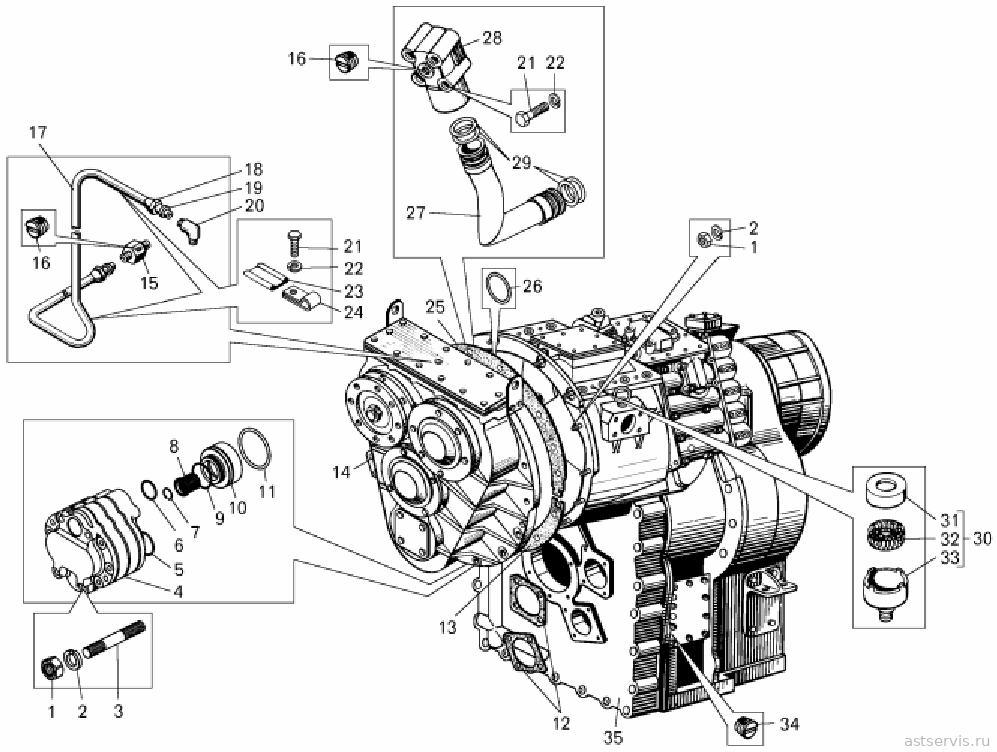

Рисунок 2.5.2 – Гидромеханическая передача. Вид I
Таблица 2.5.2 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 250514 | 45 9553 1059 | Гайка М12 | 18 | 18 | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12ОТ | 21 | 21 | ||
| 3 | 341076 | 45 9957 3044 | Шпилька М12х160 | 4 | 4 | ||
| 4 | 7555-1704010-11 | 45 3637 9732 | Насос масляный передний | 1 | 1 | ||
| 5 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 1 | 1 | ||
| 6 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 5 | 5 | ||
| 7 | 549А-4202179 | 45 3619 2949 | Кольцо | 1 | 1 | ||
| 8 | 7548-1731071-20 | 45 3613 7520 | Втулка | 3 | 3 | ||
| 9 | 056-062-36-2-6 | 25 3111 5409 | Кольцо | 1 | 1 | ||
| 10 | 7548-1704134 | 45 3613 4909 | Втулка | 1 | 1 | ||
| 11 | 080-090-58-2-6 | 25 3111 5410 | Кольцо | 1 | 1 | ||
| 12 | 530-3406018 | 45 3611 0187 | Прокладка насоса | 2 | 2 | ||
| 13 | 7548-1731019 | 45 3613 6497 | Прокладка нижняя | 1 | 1 | ||
| 14 | 7548-1731002 | 45 3613 5781 | Передача согласующая | 1 | 1 | ||
| 15 | 7548-1712652 | 45 3613 5097 | Переходник | 1 | 1 | ||
| 16 | 262531 | 45 9932 1201 | Пробка | 2 | 2 | ||
| 17 | 7548-1712654 | 45 3613 5098 | Трубка смазки | 1 | 1 | ||
| 18 | 344810 | 45 9922 1406 | Гайка накидная | 2 | 2 | ||
| 19 | 314802 | 45 9981 3468 | Муфта | 2 | 2 | ||
| 20 | 379053 | 45 9981 8294 | Угольник | 1 | 1 | ||
| 21 | 201511 | 45 9346 1571 | Болт М10х70 | 4 | 4 | ||
| 22 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 4 | 4 | ||
| 23 | 548А-1104696-01 | 45 3614 2269 | Прокладка | 2 | 2 | ||
| 24 | 344611 | 45 3611 0716 | Кляммер | 2 | 2 | ||
| 25 | 7548-1731018-10 | 45 3613 6498 | Прокладка верхняя | 1 | 1 | ||
| 26 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 1 | 1 | ||
| 27 | 7548-1704620-10 | 45 3613 7248 | Труба нагнетательная | 1 | 1 | ||
| 28 | 7548-1704634 | 45 3613 4994 | Фланец | 1 | 1 | ||
| 29 | 034-040-36-2-6 | 25 3111 5406 | Кольцо | 4 | 4 | ||
| 30 | 540А-3519190-01 | 45 3616 5223 | Сапун | 1 | 1 | ||
| 31 | 540А-3519202 | 45 3616 3427 | Крышка | 1 | 1 | ||
| 32 | Д65-1002294 | 47 5341 5717 | Элемент фильтрующий | 1 | 1 | ||
| 33 | 540А-3519192 | 45 3616 3421 | Корпус сапуна | 1 | 1 | ||
| 34 | 262532 | 45 9932 1202 | Пробка | 2 | 2 | ||
| 35 | 7547-1700006-20 | 45 3611 6168 | Гидротрансформатор с коробкой передач | 1 | — | ||
| 35 | 7547-1700006-30 | 45 3611 6177 | Гидротрансформатор с коробкой передач | — | 1 | ||
Рисунок 2.5.3 – Гидромеханическая передача.Вид II
Таблица 2.5.3 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 5 | 5 | ||
| 2 | 201497 | 45 9346 1559 | Болт М10х25 | 10 | 10 | ||
| 3 | 252136 | 45 98166067 | Шайба 10ОТ | 14 | 14 | ||
| 4 | 034-040-36-2-6 | 25 3111 5406 | Кольцо | 8 | 8 | ||
| 5 | 262542 | 45 9932 1302 | Пробка К1/4” | 2 | 2 | ||
| 6 | 344213 | 45 9981 6388 | Тройник | 1 | — | ||
| 6 | 344450 | 45 9981 1480 | Угольник | — | 1 | ||
| 7 | 7555А-8609686 | 45 3634 8771 | Рукав высокого давления | 1 | 1 | ||
| 8 | 7548-1712620 | 45 3611 4466 | Трубопровод | 1 | 1 | ||
| 9 | 201538 | 45 9346 1596 | Болт М12х25 | 3 | 3 | ||
| 10 | 252137 | 45 9816 6068 | Шайба 12ОТ | 21 | 21 | ||
| 11 | 7548-1704466 | 45 3613 4978 | Прижим | 1 | 1 | ||
| 12 | 7555А-8609670 | 45 3634 8768 | Рукав высокого давления | 1 | 1 | ||
| 13 | 202119 | 45 9346 1688 | Болт М16х40 | 16 | 16 | ||
| 14 | 252139 | 45 9816 6070 | Шайба 16 ОТ 65Г 06 | 16 | 16 | аналог: 5 руб. | |
| 15 | 540-1715030 | 45 3613 1100 | Кронштейн коробки внутренний | 2 | 2 | ||
| 16 | 540-1715032 | 45 3613 1101 | Прокладка регулировочная | 4 | 4 | ||
| 17 | 262541 | 45 9932 1301 | Пробка К1/8” | 3 | 3 | ||
| 18 | 540-1701774 | 45 3613 4733 | Пробка специальная | 1 | 1 | ||
| 19 | 020-025-30-2-6 | 25 3111 5404 | Кольцо | 1 | 1 | ||
| 20 | 7548-3572240 | 45 3613 5149 | Трубопровод отводящий | 1 | — | ||
| 21 | 344024 | 45 9981 1024 | Ниппель | 1 | 1 | ||
| 22 | 379497 | 45 9981 8543 | Ниппель | 1 | 1 | ||
| 23 | 7555-1712686-10 | 45 3637 2045 | Трубка подводящая | 1 | 1 | ||
| 24 | 401120 | 45 9984 8200 | Гайка накидная М12-6Н | 2 | 2 | ||
| 25 | 379277 | 45 9981 8425 | Муфта конусная | 2 | 2 | ||
| 26 | 378942 | 45 3625 2763 | Заглушка М16х1,5 | 2 | 2 | ||
| 27 | 7547-1712688 | 45 3611 6159 | Крышка | 1 | 1 | ||
| 28 | 024-030-36-2-6 | 25 3111 5431 | Кольцо | 1 | 1 | ||
| 29 | 7555Е-1705302 | 45 3634 4061 | Корпус датчика | 1 | 1 | ||
| 30 | ДЧХ-8М-В | 45 7312 0106 | Датчик частоты | 2 | 2 | ||
| 31 | 540-1105226 | 45 3613 0226 | Прокладка | 2 | 2 | ||
| 32 | 7548-1731018-10 | 45 3613 6498 | Прокладка картера верхняя | 1 | 1 | ||
| 33 | 7548-1731019 | 45 3613 6497 | Прокладка картера нижняя | 1 | 1 | ||
| 34 | 250514 | 45 9553 1059 | Гайка М12-6Н | 18 | 18 | ||
| 35 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 1 | 1 | ||
| 36 | 7548-1712652 | 45 3613 5097 | Переходник | 1 | 1 | ||
| 37 | 7547-1712338 | 45 3611 4425 | Стяжка | — | 2 | ||
| 38 | 7547-1712368 | 45 3611 4424 | Кронштейн | — | 1 | ||
| 39 | 252134 | 45 9816 6045 | Шайба 6Т 65Г 06 | — | 4 | ||
| 40 | 252004 | 45 9811 1205 | Шайба 6 | — | 4 | ||
| 41 | 250508 | 45 9563 1054 | Гайка М6-6Н | — | 4 | ||
Рисунок 2.5.4 – Насос масляный передний
Таблица 2.5.4 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 340247 | 45 9327 1075 | Болт М10х110 | 6 | 6 | ||
| 2 | 252136 | 45 9816 6067 | Шайба 10ОТ | 6 | 6 | ||
| 3 | 250512 | 45 9553 1057 | Гайка | 6 | 6 | ||
| 4 | 7555-1704024-10 | 45 3637 2019 | Крышка второй секции насоса | 1 | 1 | ||
| 5 | 114-120-36-2-6 | 25 3111 5421 | Кольцо | 2 | 2 | ||
| 6 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 3 | 3 | ||
| 7 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 1 | 1 | ||
| 8 | 7555-1704022-10 | 45 3637 2018 | Крышка первой секции насоса | 1 | 1 | ||
| 9 | 540С-1308038 | 45 9836 0242 | Кольцо | 1 | 1 | ||
| 10 | 343572 | 45 9957 8100 | Штифт | 2 | 2 | ||
| 11 | 540-1712194 | 45 3613 1050 | Кольцо стопорное | 4 | 4 | ||
| 12 | 70 32605КМ | 45 2213 3851 | Подшипник | 4 | 4 | ||
| 13 | 7555-1704028 | 45 3637 2020 | Пластина торцового уплотнения | 2 | 2 | ||
| 14 | 165-170-36-2-6 | 25 3111 5413 | Кольцо | 4 | 4 | ||
| 15 | 7555-1704014-10 | 45 3637 2017 | Корпус насоса | 2 | 2 | ||
| 16 | 7548-1704042 | 45 3613 4917 | Пластина промежуточная | 1 | 1 | ||
| 17 | 7548-1704030 | 45 3613 4914 | Шестерня масляного насоса | 4 | 4 | ||
| 18 | 7548-1704034-01 | 45 3613 7518 | Валик ведущий | 1 | 1 | ||
| 19 | 7548-1704036 | 45 3613 4916 | Валик ведомый | 1 | 1 | ||
| 20 | 343800 | 45 9823 0246 | Шпонка | 3 | 3 | ||

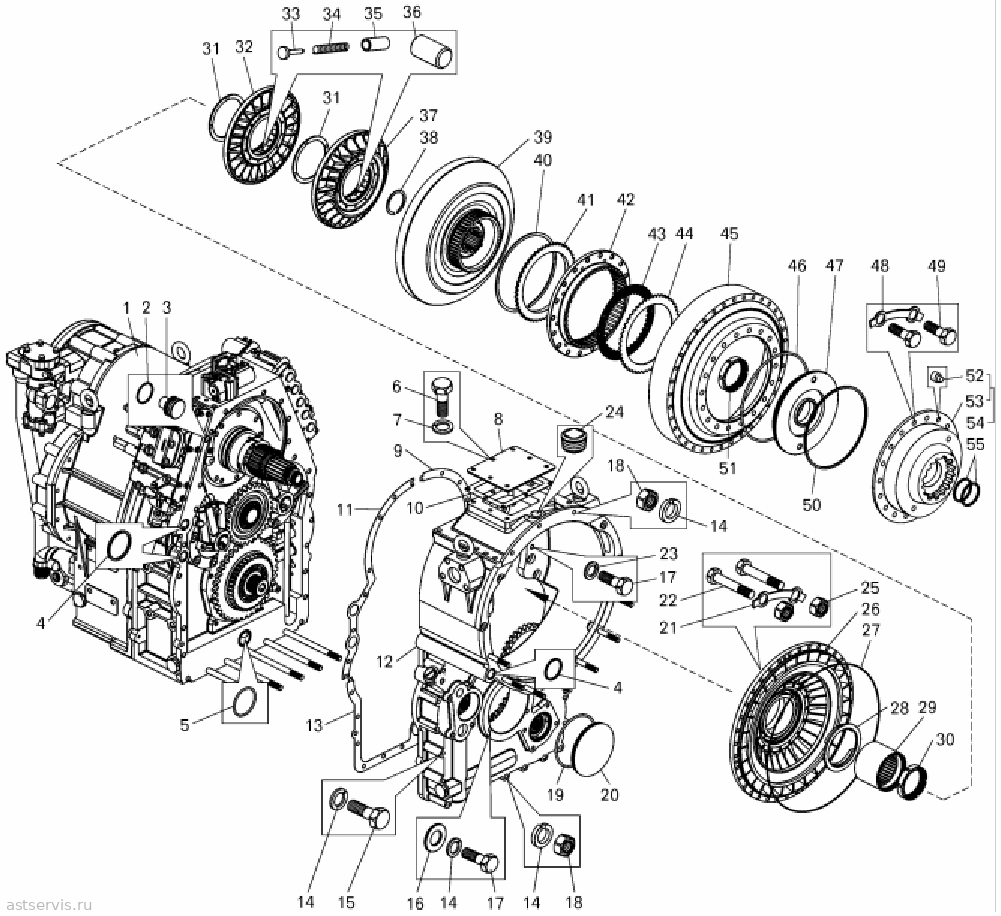

Рисунок 2.5.5 – Гидротрансформатор с коробкой передач
Таблица 2.5.5 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-1701002-20 | 45 3611 6156 | Коробка передач | 1 | 1 | ||
| 2 | 014-018-25-2-6 | 25 3111 5411 | Кольцо | 1 | 1 | ||
| 3 | 7548-1712528 | 45 3613 4894 | Крышка | 1 | 1 | ||
| 4 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 2 | 2 | ||
| 5 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 1 | 1 | ||
| 6 | 201495 | 45 9346 1557 | Болт М10х20 | 8 | 8 | ||
| 7 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 8 | 8 | ||
| 8 | 7548-1709392 | 45 3613 5215 | Крышка люка | 1 | 1 | ||
| 9 | 7548-1709045 | 45 3613 6401 | Прокладка картера левая | 1 | 1 | ||
| 10 | 7548-1709394 | 45 3613 5216 | Прокладка крышки люка | 1 | 1 | ||
| 11 | 7548-1709046 | 45 3613 6399 | Прокладка картера правая | 1 | 1 | ||
| 12 | 7548-1709020-20 | 45 3613 7485 | Картер гидротрансформатора с приводом насосов | 1 | 1 | ||
| 13 | 7548-1709047 | 45 3613 6400 | Прокладка картера нижняя | 1 | 1 | ||
| 14 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 30 | 30 | ||
| 15 | 340472 | 45 9957 1121 | Болт М12х120 | 13 | 13 | ||
| 16 | 252045 | 45 9811 1258 | Шайба 12 | 3 | 3 | ||
| 17 | 201540 | 45 9346 1598 | Болт М12х30 | 12 | 12 | ||
| 18 | 250514 | 45 9553 1059 | Гайка М12-6Н | 10 | 10 | ||
| 19 | 165-170-36-2-6 | 25 3111 5413 | Кольцо | 1 | 1 | ||
| 20 | 7548-1709027-10 | 45 3613 7838 | Крышка картера | 1 | 1 | ||
| 21 | 548А-1709096 | 45 3614 1760 | Пластина стопорная | 18 | 18 | ||
| 22 | 340247 | 45 9327 1075 | Болт М10х110 | 36 | 36 | ||
| 23 | 342763 | 45 9957 6029 | Шайба стопорная | 9 | 9 | ||
| 24 | 262522 | 45 9939 1107 | Пробка К1/4” | 2 | 2 | ||
| 25 | 250512 | 45 9553 1057 | Гайка М10-6Н | 36 | 36 | ||
| 26 | 7548-1709030* | 45 3613 5193 | Колесо насоса | 1 | 1 | уточняем | |
| 27 | 540-1709094-01 | 45 3613 0978 | Кольцо уплотнительное | 1 | 1 | ||
| 28 | 7548-1709230 | 45 3613 6921 | Кольцо распорное | 1 | 1 | ||
| 29 | 7548-1709202 | 45 3613 5211 | Ступица реакторов | 1 | 1 | ||
| 30 | 548А-1709132 | 45 3614 1763 | Гайка ступицы реактора | 1 | 1 | ||
| 31 | 548А-1709178 | 45 3614 2402 | Шайба плавающая | 2 | 2 | ||
| 32 | 548А-1709210 | 45 3614 2422 | Колесо второго реактора | 1 | 1 | ||
| 33 | 548А-1709127 | 45 3614 2409 | Стержень пружины | 24 | 24 | ||
| 34 | 548А-1709125 | 45 3614 2408 | Пружина муфты свободного хода | 24 | 24 | ||
| 35 | 548А-1709126 | 45 3614 2407 | Толкатель | 24 | 24 | ||
| 36 | Б IV 12,5х22Н | 46 9217 1380 | Ролик | 24 | 24 | ||
| 37 | 548А-1709110 | 45 3614 2404 | Колесо первого реактора | 1 | 1 | ||
| 38 | 548-2405029 | 45 3614 0376 | Кольцо стопорное | 2 | 2 | ||
| 39 | 7548-1709080 | 45 3613 5199 | Колесо турбины | 1 | 1 | уточняем | |
| 40 | 7548-1711462 | 45 3613 7143 | Кольцо опорное | 1 | 1 | ||
| 41 | 531-4202360-10 | 45 3612 1756 | Диск упорный | 1 | 1 | ||
| 42 | 7548-1709312 | 45 3613 5213 | Ступица фрикциона блокировки | 1 | 1 | ||
| 43 | 7548-1711484 | 45 3613 6969 | Диск ведомый | 4 | 4 | ||
| 44 | 7548-1711482 | 45 3613 6370 | Диск ведущий | 4 | 4 | ||
| 45 | 7548-1709074* | 45 3613 5209 | Кожух гидротрансформатора | 1 | 1 | ||
| -- | 7548-1709250* | 45 3613 5217 | Кожух с насосным колесом в сборе | 1 | 1 | ||
| 46 | 295-305-58-2-6 | 25 3111 5414 | Кольцо | 1 | 1 | ||
| 47 | 7548-1709314 | 45 3613 5218 | Поршень фрикциона блокировки | 1 | 1 | ||
| 48 | 7548-1709168 | 45 3613 5208 | Пластина стопорная | 9 | 9 | ||
| 49 | 340281 | 45 9957 1071 | Болт М12х38 | 18 | 18 | ||
| 50 | 7548-1709324 | 45 3613 5214 | Кольцо уплотнительное | 1 | 1 | ||
| 51 | 342501 | 45 9957 4102 | Гайка М56-6Н | 1 | 1 | ||
| 52 | 7548-1709186 | 45 3613 5207 | Стержень | 2 | 2 | ||
| 53 | 7548-1709184 | 45 3613 5290 | Барабан фрикциона | 1 | 1 | ||
| 54 | 7548-1709178 | 45 3613 5723 | Барабан фрикциона блокировки в сборе | 1 | 1 | ||
| 55 | 070-075-30-2-6 | 25 3111 5412 | Кольцо | 2 | 2 | ||
Рисунок 2.5.6 – Картер гидротрансформатора в сборе
Таблица 2.5.6 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 341069 | 45 9957 3032 | Шпилька | 7 | 7 | ||
| 2 | 7548-1767082 | 45 3613 5126 | Втулка | 2 | 2 | ||
| 3 | 080-090-58-2-6 | 25 3111 5410 | Кольцо | 2 | 2 | ||
| 4 | 1.2-50х70-3 | 25 3131 3108 | Манжета | 2 | 2 | уточняем | |
| 5 | 549-3401539 | 45 9836 0036 | Кольцо | 3 | 3 | ||
| 6 | 210 АК | 46 1213 2711 | Подшипник | 6 | 6 | ||
| 7 | 7548-1767038 | 45 3613 5110 | Кольцо распорное | 3 | 3 | ||
| 8 | 7548-1709021-10 | 45 3613 7252 | Картер гидротрансформатора в сборе | 1 | 1 | ||
| 9 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 2 | 2 | ||
| 10 | 344373 | 45 9981 6034 | Пробка | 2 | 2 | ||
| 11 | 6411-2907459 | 45 3613 0422 | Кольцо | 3 | 3 | ||
| 12 | 7548-1767061 | 45 3613 5116 | Кожух | 1 | 1 | ||
| 13 | 7548-1767053 | 45 3613 7481 | Шестерня | 2 | 2 | ||
| 14 | 7548-1767068 | 45 3613 5122 | Уплотнитель | 1 | 1 | ||
| 15 | 7548-1767065 | 45 3613 5120 | Крышка | 1 | 1 | ||
| 16 | 252134 | 45 9816 6045 | Шайба 6Т | 3 | 3 | ||
| 17 | 201418 | 45 9346 1504 | Болт М6х16 | 7 | 7 | ||
| 18 | 7548-1767076 | 45 3613 5124 | Пластина | 2 | 2 | ||
| 19 | 7548-1767056-10 | 45 3613 7482 | Шестерня | 1 | 1 | ||
| 20 | 030-035-30-2-6 | 25 3111 5432 | Кольцо | 1 | 1 | ||
| 21 | 344300 | 45 9811 1002 | Пробка М33х1,5 | 1 | 1 | ||
| 22 | 7548-1701698 | 45 9951 1770 | Рым-болт М20 | 2 | 2 | ||
Рисунок 2.5.7 – Картер гидротрансформатора
Таблица 2.5.7 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 343555 | 45 9957 8011 | Штифт | 2 | 2 | ||
| 2 | 201542 | 45 9346 1600 | Болт | 10 | 10 | ||
| 3 | 252137 | 45 9826 6068 | Шайба | 10 | 10 | ||
| 4 | 7548-1709022 | 45 3613 5188 | Картер верхний | 1 | 1 | ||
| 5 | 7548-1709044 | 45 3613 5190 | Прокладка | 1 | 1 | ||
| 6 | 7548-1709023-10 | 45 3613 7254 | Картер нижний | 1 | 1 | ||
Рисунок 2.5.8 – Колесо турбины
Таблица 2.5.8 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1709086-01 | 45 3613 6708 | Ступица упорная реактора | 1 | 1 | ||
| 2 | 6-116Л | 46 1223 0517 | Подшипник | 1 | 1 | ||
| 3 | 340276 | 45 9957 1057 | Болт | 12 | 12 | ||
| 4 | 540-1709135 | 45 3613 0991 | Пластина | 6 | 6 | ||
| 5 | 548А-1709082 | 45 3614 2418 | Колесо турбины | 1 | 1 | ||
| 6 | 7548-1709084 | 45 3613 5200 | Ступица | 1 | 1 | ||
Рисунок 2.5.9 – Колесо насоса
Таблица 2.5.9 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 340211 | 45 9957 1038 | Болт | 16 | 16 | ||
| 2 | 7548-1709038 | 45 3613 5196 | Пластина стопорная | 8 | 8 | ||
| 3 | 7548-1767034 | 45 3613 5108 | Шестерня привода насосов ведущая | 1 | 1 | ||
| 4 | 7548-1709032 | 45 3613 5194 | Колесо насоса | 1 | 1 | ||
| 5 | 1176724Л | 46 1574 6619 | Подшипник | 1 | 1 | ||
| 6 | 7548-1709034-10 | 45 3613 6986 | Крышка подшипника | 1 | 1 | ||
Рисунок 2.5.10 – Колесо первого (второго) реактора
Таблица 2.5.10 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 340014 | 45 9957 1003 | Болт М6х40 | 12 | 12 | ||
| 2 | 548А-1709136 | 45 3614 2410 | Пластина | 6 | 6 | ||
| 3 | 548А-1709129 | 45 3614 2401 | Кольцо упорное левое | 1 | 1 | ||
| 4 | 548А-1709117 | 45 3614 2406 | Обойма | 1 | 1 | ||
| 5 | 548А-1709113 | 45 3614 2405 | Колесо первого реактора | 1 | 1 | ||
| 5 | 548А-1709213 | 45 3614 2423 | Колесо второго реактора | 1 | 1 | ||
| 6 | 548А-1709128 | 45 3614 2403 | Кольцо упорное правое | 1 | 1 | ||
Рисунок 2.5.11 – Коробка передач. Картеры, установка тормоза замедлителя
Таблица 2.5.11 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 250514 | 45 9553 1059 | Гайка М12-6Н | 28 | 28 | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 87 | 87 | ||
| 3 | 252007 | 45 9811 1208 | Шайба 12 | 16 | 16 | ||
| 4 | 341063 | 45 9957 3040 | Шпилька М12х245 | 7 | 7 | ||
| 5 | 344300 | 45 9981 1002 | Пробка М33 | 1 | 1 | ||
| 6 | 030-035-30-2-6 | 25 3111 5432 | Кольцо | 1 | 1 | ||
| 7 | 7555-3572152 | 45 3637 1796 | Крышка | 1 | 1 | ||
| 8 | 7555-3572158 | 45 3637 2456 | Прокладка крышки | 1 | 1 | ||
| 9 | 258088 | 45 9871 1107 | Шплинт 6,3х80 | 5 | 5 | ||
| 10 | 375110 | 45 9958 4362 | Гайка М56х2-6Н | 5 | 5 | ||
| 11 | 7548-1701378 | 45 3613 4830 | Шайба | 4 | 4 | ||
| 12 | 341076 | 45 9957 3044 | Шпилька М12х160 | 4 | 4 | ||
| 13 | 75551-3572140* | 45 3637 5915 | Ротор в сборе | 1 | 1 | ||
| 14 | 7555-3572142 | 45 3637 1795 | Ротор | 1 | 1 | ||
| 15 | 7555-3572114 | 45 3637 2453 | Ступица | 1 | 1 | ||
| 16 | 7555-3572126 | 45 3637 2455 | Распорка | 10 | 10 | ||
| 17 | 7555-3572116 | 45 3637 3372 | Втулка в сборе | 1 | 1 | ||
| 18 | 7555-3572117 | 45 3637 2454 | Втулка | 1 | 1 | ||
| 19 | 7555-3572120 | 45 3637 1395 | Кольцо | 2 | 2 | ||
| 20 | 7555-3572008 | 45 3637 3369 | Корпус тормозазамедлителя с переходной плитой | 1 | 1 | ||
| 21 | 7555-3572018 | 45 3637 2448 | Прокладка корпуса | 1 | 1 | ||
| 22 | 7547-1701490 | 45 3611 6172 | Крышка шестерен привода реверсивного вала | 1 | 1 | ||
| 23 | 7547-1701492 | 45 3611 6158 | Крышка | 1 | 1 | ||
| 24 | 7548-3802066 | 45 3613 8968 | Втулка | 1 | 1 | ||
| 25 | 340022 | 45 9957 1011 | Болт М12х45 | 23 | 23 | ||
| 26 | 7548-1701496 | 45 3613 6405 | Прокладка крышки шестерен привода реверсивного вала верхняя | 1 | 1 | ||
| 27 | 7555-1701582 | 45 3637 1817 | Шестерня привода реверсивного вала ведущая | 1 | 1 | уточняем | |
| 28 | 200379 | 45 9326 1121 | Болт М12х100 | 5 | 5 | ||
| 29 | 012-016-25-2-6 | 25 3111 5415 | Кольцо | 2 | 2 | ||
| 30 | 7548-1701497 | 45 3613 6406 | Прокладка крышки шестерен привода реверсивного вала нижняя | 1 | 1 | ||
| 31 | 7555-1701310-10 | 45 3637 3378 | Картер коробки передач | 1 | 1 | ||
| 32 | 7548-1701317 | 45 3613 6402 | Прокладка картера коробки передач | 1 | 1 | уточняем | |
| 33 | 7548-1701318 | 45 3613 6403 | Прокладка картера коробки передач правая | 1 | 1 | уточняем | |
| 34 | 7548-1701319 | 45 3613 6404 | Прокладка картера коробки передач левая | 1 | 1 | уточняем | |
| 35 | 341135 | 45 9957 3049 | Шпилька М12х330 | 5 | 5 | ||
| 36 | 7555-1701320-10* | 45 3637 3379 | Картер гидромеханической передачи | 1 | 1 | ||
| 37 | 342773 | 45 3611 0728 | Пластина стопорная | 16 | 16 | ||
| 38 | 201540 | 45 9346 1598 | Болт М12х30 | 8 | 8 | ||
| 39 | 7548-1709150-11 | 45 3613 7964 | Ступица гидротрансформатора | 1 | 1 | ||
Рисунок 2.5.12 – Коробка передач. Установка первичного вала
Таблица 2.5.12 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1701330-40 | 45 3611 3403 | Вал первичный | 1 | 1 | ||
| 2 | 75551-1701208 | 45 3637 7034 | Кольцо распорное | 1 | 1 | ||
| 3 | 50316 | 46 1274 5471 | Подшипник | 1 | 1 | ||
| 4 | 7548-1701375 | 45 3613 4827 | Кольцо распорное | 1 | 1 | ||
| 5 | 549-2405442 | 45 9836 0275 | Кольцо 16170 | 1 | 1 | ||
| 6 | 7548-1711400 | 45 3613 6433 | Фрикцион первой передачи | 1 | 1 | ||
| 7 | 540-1701216 | 45 3613 0781 | Втулка подвода смазки | 2 | 2 | ||
| 8 | 6-116Л | 46 4914 4371 | Подшипник | 6 | 6 | ||
| 9 | 7548-1701510-20 | 45 3613 6593 | Шестерня первой передачи ведущая | 1 | 1 | уточняем | |
| 10 | 540-1701204 | 45 3613 0775 | Кольцо стопорное | 2 | 2 | ||
| 11 | 7548-1767078 | 45 3613 5125 | Кольцо распорное | 2 | 2 | ||
| 12 | 7548-1701212-01 | 45 3613 3381 | Втулка | 1 | 1 | ||
| 13 | 7548-1711500 | 45 3613 6432 | Фрикцион второй передачи | 1 | 1 | ||
| 14 | 7548-1701520-10 | 45 3613 6594 | Шестерня второй передачи ведущая | 1 | 1 | ||
| 15 | 12316КМ | 46 2214 1632 | Подшипник | 1 | 1 | ||
| 16 | 7548-1701398 | 45 3613 5692 | Скоба крепления подшипника | 2 | 2 | ||
Рисунок 2.5.13 – Коробка передач. Установка реверсивного и диапазонного валов
Таблица 2.5.13 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 258088 | 45 9871 1107 | Шплинт 6,3х80 | 2 | 2 | ||
| 2 | 375110 | 45 9958 4362 | Гайка М56х2-6Н | 2 | 2 | ||
| 3 | 7548-1701378 | 45 3613 4830 | Шайба | 2 | 2 | ||
| 4 | 12316КМ | 46 2214 1632 | Подшипник | 2 | 2 | ||
| 5 | 7548-1701374 | 45 3613 4826 | Втулка | 1 | 1 | ||
| 6 | 7555-1711700-01 | 45 3637 9730 | Фрикцион повышающего диапазона | 1 | 1 | ||
| 7 | 540-1701216 | 45 3613 0781 | Втулка подвода смазки | 3 | 3 | ||
| 8 | 6-116Л | 46 4914 4371 | Подшипник | 12 | 12 | ||
| 9 | 7555-1701560 | 45 3637 3330 | Шестерня повышающего диапазона | 1 | 1 | уточняем | |
| 10 | 7548-1767078 | 45 3613 5125 | Кольцо распорное | 4 | 4 | ||
| 11 | 540-1701204 | 45 3613 0775 | Кольцо стопорное | 4 | 4 | ||
| 12 | 7548-1701212-01 | 45 3611 3381 | Втулка | 2 | 2 | ||
| 13 | 7548-1711600-01 | 45 3611 4076 | Фрикцион понижающего диапазона | 1 | 1 | ||
| 14 | 7548-1701426 | 45 3613 4844 | Втулка подвода смазки | 1 | 1 | ||
| 15 | 7548-1701550 | 45 3613 4870 | Шестерня понижающего диапазона | 1 | 1 | ||
| 16 | 7548-1701400-01 | 45 3613 5693 | Вал диапазонный | 1 | 1 | ||
| 17 | 53614Н | 46 2230 0015 | Подшипник | 2 | 2 | ||
| 18 | 548-2405029 | 45 3614 0376 | Кольцо стопорное | 2 | 2 | ||
| 19 | 7555-1701588 | 45 3637 1818 | Шестерня привода реверсивного вала | 1 | 1 | ||
| 20 | 201495 | 45 9346 1557 | Болт М10х20 | 20 | 20 | ||
| 22 | 540-1709096-10 | 45 3613 0981 | Скоба замковая | 4 | 4 | ||
| 23 | 7548-1701398 | 45 3613 5692 | Скоба крепления подшипника | 4 | 4 | ||
| 24 | 7548-1701450-10 | 45 3613 6596 | Вал реверсивный | 1 | 1 | ||
| 25 | 7548-1701474-10 | 45 3613 6591 | Втулка упорная | 1 | 1 | ||
| 26 | 7548-1711500 | 45 3613 6432 | Фрикцион второй передачи | 2 | 2 | ||
| 27 | 7548-1701213 | 45 3613 6587 | Втулка подвода смазки | 1 | 1 | ||
| 28 | 7548-1701510-20 | 45 3613 6593 | Шестерня первой передачи ведущая | 1 | 1 | уточняем | |
| 29 | 7555-1701530 | 45 3637 3377 | Шестерня третьей передачи ведущая | 1 | 1 | ||
Рисунок 2.5.14 – Коробка передач. Установка выходного вала
Таблица 2.5.14 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 258088 | 45 9871 1107 | Шплинт 6,3х80 | 2 | 2 | ||
| 2 | 375110 | 45 9958 4362 | Гайка М56х2-6Н | 2 | 2 | ||
| 3 | 7548-1701378 | 45 3613 4830 | Шайба | 1 | 1 | ||
| 4 | 6-116Л | 46 4914 4371 | Подшипник | 2 | 2 | ||
| 5 | 7548-1767078 | 45 3613 5125 | Кольцо распорное | 2 | 2 | ||
| 6 | 540-1701204 | 45 3613 0775 | Кольцо стопорное | 1 | 1 | ||
| 7 | 7548-1767036 | 45 3613 5109 | Блок-шестерня | 1 | 1 | ||
| 8 | 7548-1701548 | 45 3613 5709 | Кольцо упорное | 1 | 1 | ||
| 9 | 200367 | 45 9326 1110 | Болт М12х45 | 8 | 8 | ||
| 10 | 342773 | 45 3611 0728 | Пластина стопорная | 8 | 8 | ||
| 11 | 50416 | 46 1274 5495 | Подшипник | 1 | 1 | ||
| 12 | 540-1701066 | 45 3613 0751 | Кольцо установочное подшипника | 1 | 1 | ||
| 13 | 7548-1701558-10 | 45 3613 4874 | Шестерня понижающего диапазона | 1 | 1 | ||
| 14 | 7548-1701515 | 45 3613 8831 | Втулка распорная | 1 | 1 | ||
| 15 | 7548-1701505 | 45 3614 8724 | Втулка дистанционная | 2 | 2 | ||
| 16 | 7548-1701502-50 | 45 36131 3311 | Вал выходной | 1 | 1 | ||
| 17 | 7555-1701568 | 45 3637 1816 | Шестерня повышающего диапазона | 1 | 1 | ||
| 18 | 7555-1701538 | 45 3637 1815 | Шестерня третьей передачи ведомая | 1 | 1 | уточняем | |
| 19 | 12316КМ | 46 2214 1632 | Подшипник | 1 | 1 | ||
| 20 | 7548-3841032 | 45 3613 5178 | Шестерня ведущая привода | 1 | 1 | уточняем | |
| 21 | 7548-1701544 | 45 3613 4868 | Отражатель | 1 | 1 | ||
| 22 | 1,2-105х138-3 | 25 3131 5514 | Манжета | 1 | 1 | ||
| 23 | 540-2402052 | 45 3613 1252 | Сальник крышки картера подшипников | 1 | 1 | ||
| 24 | 540М-1701172 | 45 3616 1368 | Фланец | 1 | 1 | ||
| 25 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 2 | 2 | ||
| 26 | 096-102-36-2-6 | 25 3111 5420 | Кольцо | 1 | 1 | ||
| 27 | 540-1701076-40 | 45 3613 4750 | Шайба | 1 | 1 | ||
| 28 | 7548-3841034 | 45 3613 6009 | Шестерня ведомая привода спидометра | 1 | 1 | уточняем | |
| 29 | 540-3802044 | 45 3613 4675 | Валик привода спидометра | 1 | 1 | ||
| 30 | 7548-3841036 | 45 3613 5997 | Шестерня | 1 | 1 | ||
| 31 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 2 | 2 | ||
| 32 | 1,2-10х25-3 | 25 3131 5519 | Манжета | 2 | 2 | ||
| 33 | МЭ-307А УХЛ1 | 45 3921 6249 | Датчик спидометра | 1 | 1 | ||
| 34 | 7548-3802066 | 45 3613 8968 | Втулка | 1 | 1 | ||
| 35 | 7548-3841052 | 45 3613 6011 | Втулка | 1 | 1 | ||
| 36 | 7548-3841050 | 45 3613 6010 | Втулка | 1 | 1 | ||
| 37 | 201454 | 45 9346 1520 | Болт М8х16 | 3 | 3 | ||
| 38 | 252135 | 45 9816 6046 | Шайба 8Т | 3 | 3 | ||
| 39 | 252005 | 45 9811 1206 | Шайба 8 | 3 | 3 | ||
| 40 | 340378 | 45 9957 1095 | Болт М14х42 | 4 | 4 | ||
| 41 | 540-1701078 | 45 3613 0754 | Пластина стопорная | 2 | 2 | ||
| 42 | 531-1701076 | 45 3612 1566 | Шайба | 1 | 1 | ||
Рисунок 2.5.15 – Коробка передач. Установка маслозаборника и полнопоточного фильтра
Таблица 2.5.15 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 252045 | 45 9811 1258 | Шайба 12 | 2 | 2 | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 8 | 8 | ||
| 3 | 201538 | 45 9346 1596 | Болт М12х25 | 8 | 8 | ||
| 4 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 13 | 13 | ||
| 5 | 7548-1704342-10 | 45 3613 7783 | Патрубок | 2 | 2 | ||
| 6 | 252134 | 45 9816 6045 | Шайба 6Т | 2 | 2 | ||
| 7 | 224622 | 45 9462 1106 | Винт М6х10 | 2 | 2 | ||
| 8 | 7548-1704466 | 45 3613 4978 | Прижим | 6 | 6 | ||
| 9 | 7548-1704310-10 | 45 3613 7778 | Корпус маслозаборника | 1 | 1 | ||
| 10 | 120-126-36-2-6 | 25 3111 5422 | Кольцо | 2 | 2 | ||
| 11 | 7548-1704360-10 | 45 3613 7784 | Элемент фильтрующий | 1 | 1 | ||
| 12 | 540-8402532 | 45 3613 3034 | Пружина | 2 | 2 | ||
| 13 | 115-125-58-2-6 | 25 3111 5423 | Кольцо | 2 | 2 | ||
| 14 | 7548-1704388-01 | 45 3613 8294 | Крышка | 2 | 2 | ||
| 15 | 7548-1704450 | 45 3613 7800 | Элемент фильтрующий полнопоточного фильтра | 1 | 1 | ||
| 16 | 114-120-36-2-6 | 25 3111 5421 | Кольцо | 1 | 1 | ||
| 17 | 7548-1704410-10 | 45 3613 7797 | Корпус полнопоточного фильтра | 1 | 1 | ||
Рисунок 2.5.16 – Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен
Таблица 2.5.16 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 342765 | 45 3611 0704 | Пластина стопорная | 12 | 12 | ||
| 2 | 201495 | 45 9346 1557 | Болт М10х20 | 43 | 43 | ||
| 3 | 7548-1767069 | 45 3613 5791 | Уплотнитель | 1 | 1 | ||
| 4 | 7548-1767090 | 45 3613 5127 | Брызговик | 1 | 1 | ||
| 5 | 7548-1701668 | 45 3613 4884 | Уплотнитель | 1 | 1 | ||
| 6 | 7548-1701650 | 45 3613 5714 | Брызговик шестерни | 1 | 1 | ||
| 7 | 252136 | 45 9816 6067 | Шайба 10 ОТ | 21 | 21 | ||
| 8 | 7548-1701548 | 45 3613 5709 | Кольцо упорное | 1 | 1 | ||
| 9 | 340022 | 45 9957 1011 | Болт М12х45 | 23 | 23 | ||
| 10 | 342773 | 45 3611 0728 | Пластина стопорная | 16 | 16 | ||
| 11 | 344442 | 45 9981 1472 | Угольник | 2 | 2 | ||
| 12 | 379275 | 45 9981 8487 | Муфта | 2 | 2 | ||
| 13 | 379225 | 45 9958 4408 | Гайка соединительная М14х1,5-6Н | 2 | 2 | ||
| 14 | 7548-1712662 | 45 3613 5099 | Трубка | 1 | 1 | ||
| 15 | 7548-1701380-01 | 45 3613 7960 | Крышка диапазонного вала | 1 | 1 | ||
| 16 | 7548-1701430-11 | 45 3613 7963 | Крышка реверсивного вала | 1 | 1 | ||
| 17 | 019-023-25-2-6 | 25 3111 5417 | Кольцо | 7 | 7 | ||
| 18 | 7548-1712642 | 45 3613 5096 | Трубка смазки | 1 | 1 | ||
| 19 | 344810 | 45 9922 1406 | Гайка накидная М16х1,5-6Н | 2 | 2 | ||
| 20 | 314802 | 45 9981 3468 | Муфта | 2 | 2 | ||
| 21 | 7548-1701670 | 45 3613 5717 | Брызговик шестерен | 1 | 1 | ||
Рисунок 2.5.17 – Картер коробки передач
Таблица 2.5.17 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7547-1701312 | 45 3611 6404 | Картер коробки передач | 1 | 1 | ||
| 2 | 7548-1701698 | 45 9951 1770 | Рым-болт М20 | 2 | 2 | ||
| 3 | 7548-1701316 | 45 3613 6479 | Стакан | 2 | 2 | ||
| 4 | 7548-1701488 | 45 3613 4850 | Шайба центрирующая | 1 | 1 | ||
| 5 | 221725 | 45 9412 1203 | Винт М10х35х48 | 3 | 3 | ||
| 6 | 7548-1701315 | 45 3613 4807 | Стакан | 2 | 2 | ||
| 7 | 344373 | 45 9981 6034 | Пробка | 1 | 1 | ||
| 8 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 1 | 1 | ||
| 9 | 540-1701756 | 45 3613 4728 | Экран указателя уровня масла | 1 | 1 | ||
| 10 | 540-1701754 | 45 3613 4727 | Смотровое стекло указателя уровня масла | 1 | 1 | ||
| 11 | 034-040-36-2-6 | 25 3111 5406 | Кольцо | 1 | 1 | ||
| 12 | 540-1701772 | 45 3613 4731 | Кольцо прижимное | 1 | 1 | ||
| 13 | 540-1701762 | 45 3613 4729 | Крышка | 1 | 1 | ||
| 14 | 540-1701766 | 45 3613 4730 | Прижим крышки | 1 | 1 | ||
| 15 | 540-1701768 | 45 3613 4732 | Палец | 1 | 1 | ||
Рисунок 2.5.18 – Картер гидромеханической передачи
Таблица 2.5.18 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201495 | 45 9346 1557 | Болт М10х20 | 3 | 3 | ||
| 2 | 344611 | 45 3611 0716 | Кляммер | 2 | 2 | ||
| 3 | 262534 | 45 9932 1204 | Пробка К1/2” | 2 | 2 | ||
| 4 | 262531 | 45 9932 1201 | Пробка К1/8” | 3 | 3 | ||
| 5 | 341069 | 45 9957 3032 | Шпилька М12х38 | 17 | 17 | ||
| 6 | 340370 | 45 9957 1092 | Болт М14х30 | 2 | 2 | ||
| 7 | 258252 | 45 9871 1337 | Шплинт 1,2х150 | 1 | 1 | ||
| 8 | 7547-1701322 | 45 3611 6407 | Картер гидромеханической передачи | 1 | 1 | ||
| 9 | 343555 | 45 9957 8011 | Штифт 12х30 | 5 | 5 | ||
| 10 | 252039 | 45 9811 1257 | Шайба 10 | 1 | 1 | ||
| 11 | 342765 | 45 3611 0707 | Пластина стопорная | 1 | 1 | ||
| 12 | 343532 | 45 9957 8005 | Штифт 18х40 | 1 | 1 | ||
| 13 | 75551-1767198 | 45 3637 5870 | Шайба упорная | 1 | 1 | ||
| 14 | 7548-1712672 | 45 3613 5100 | Трубка слива | 1 | 1 | ||
| 15 | 344811 | 45 9922 1409 | Гайка накидная | 1 | 1 | ||
| 16 | 379276 | 45 9981 8421 | Муфта | 1 | 1 | ||
| 17 | 7548-1712674 | 45 3613 5101 | Угольник сливной | 1 | 1 | ||
| 18 | 024-030-36-2-6 | 25 3111 5431 | Кольцо | 3 | 3 | ||
| 19 | 549-3401539 | 45 9836 0036 | Кольцо стопорное | 2 | 2 | ||
| 20 | 210 АК | 46 1213 2711 | Подшипник | 2 | 2 | ||
| 21 | 7548-1767038 | 45 3613 5110 | Кольцо распорное | 1 | 1 | ||
| 22 | 6411-2907459 | 45 3631 0422 | Кольцо опорное | 1 | 1 | ||
| 23 | 7548-1767032 | 45 3613 5107 | Шестерня привода насосов промежуточная | 1 | 1 | ||
| 24 | 020-025-30-2-6 | 25 3111 5404 | Кольцо | 1 | 1 | ||
| 25 | 7548-1767074 | 45 3613 5123 | Ось | 1 | 1 | ||
| 26 | 262542 | 45 9932 1302 | Пробка К1/4” | 2 | 2 | ||
| 27 | 344300 | 45 9981 1002 | Пробка М33х1,5 | 3 | 3 | ||
| 28 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 1 | 1 | ||
| 29 | 344373 | 45 9981 6034 | Пробка М42х2 | 1 | 1 | ||
| 30 | 7548-1712366-10 | 45 3613 5824 | Опора пружины аварийного клапана | 1 | 1 | ||
| 31 | 7548-1712432 | 45 3613 5054 | Пружина механизма управления | 1 | 1 | ||
| 32 | 17,462-60 ± 100 | 46 9116 9461 | Шарик | 1 | 1 | ||
| 33 | 7548-1712362-10 | 45 3613 5823 | Седло | 1 | 1 | ||
| 34 | 030-035-30-2-6 | 25 3111 5432 | Кольцо | 3 | 3 | ||
Рисунок 2.5.19 – Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки
Таблица 2.5.19 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 340321 | 45 9957 1084 | Болт М12х90 | 18 | 18 | ||
| 2 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 26 | 26 | ||
| 3 | 75551-1712410 | 45 3637 5964 | Механизм управления гидромеханической передачей | 1 | 1 | ||
| 4 | 7548-1712458-20 | 45 3613 6842 | Прокладка корпуса механизма управления | 1 | 1 | ||
| 5 | 008-012-25-2-6 | 25 3111 5415 | Кольцо | 4 | 4 | ||
| 6 | 7548-3573010 | 45 3613 5152 | Механизм привода управления гидравлическим тормозом | 1 | 1 | ||
| 7 | 206590 | 45 9336 1603 | Болт 3 М12х80 | 6 | 6 | ||
| 8 | 340328 | 45 9957 1090 | Болт М12х103 | 2 | 2 | ||
| 9 | 7548-1712380 | 45 3613 5070 | Клапан корректирующий | 1 | 1 | ||
| 10 | 7555-1712396 | 45 3637 3374 | Прокладка | 1 | 1 | ||
| 11 | 7556-1712210 | 45 3634 0926 | Коробка золотниковая | 1 | 1 | ||
| 12 | 7548-1712342-10 | 45 3613 6766 | Прокладка корпуса золотников | 1 | 1 | ||
Рисунок 2.5.20 – Коробка передач. Механизм управления тормозом-замедлителем и подпорный клапан
Таблица 2.5.20 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-3572190 | 45 3613 5144 | Трубопровод | 1 | 1 | ||
| 2 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 3 | 3 | ||
| 3 | 7548-3573210 | 45 3613 5155 | Механизм управления гидравлическим тормозом | 1 | 1 | ||
| 4 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 1 | 1 | ||
| 5 | 250514 | 45 9553 1059 | Гайка М12-6Н | 4 | 4 | ||
| 6 | 252137 | 45 9816 6068 | Шайба 12ОТ | 3 | 3 | ||
| 7 | 045-050-30-2-6 | 25 3111 5418 | Кольцо | 3 | 3 | ||
| 8 | 7548-3573326 | 45 3613 5175 | Седло | 1 | 1 | ||
| 9 | 549-3401539 | 45 9836 0036 | Кольцо 1650 | 1 | 1 | ||
| 10 | 7548-3573322-01 | 45 3613 7374 | Клапан подпорный | 1 | 1 | ||
| 11 | 7548-3573334 | 45 3616 2514 | Пружина | 1 | 1 | ||
| 12 | 7548-3573316 | 45 3613 5172 | Гильза | 1 | 1 | ||
| 13 | 7548-3573336 | 45 3613 5177 | Пружина | 1 | 1 | ||
| 14 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 1 | 1 | ||
| 15 | 252005 | 45 9811 1206 | Шайба | 3 | 3 | ||
| 16 | 7548-3573318 | 45 3613 5173 | Плунжер | 1 | 1 | ||
| 17 | 201501 | 45 9346 1563 | Болт М10х32 | 2 | 2 | ||
| 18 | 252039 | 45 9811 1257 | Шайба10 | 2 | 2 | ||
| 19 | 252136 | 45 9816 6067 | Шайба 10ОТ | 2 | 2 | ||
| 20 | 7548-3572208 | 45 3613 5148 | Втулка | 2 | 2 | ||
| 21 | 379053 | 45 9981 8294 | Угольник | 1 | 1 | ||
| 22 | 055-060-30-2-6 | 25 3111 5419 | Кольцо | 1 | 1 | ||
| 23 | 7548-3573310 | 45 3613 5170 | Корпус подпорного клапана в сборе | 1 | 1 | ||
| 24 | 7548-3573312 | 45 3613 5171 | Корпус клапана | 1 | 1 | ||
| 25 | 262522 | 45 9939 1107 | Пробка К1 К1/4” | 1 | 1 | ||
| 26 | 340022 | 45 9957 1011 | Болт М12х100 | 3 | 3 | ||
Рисунок 2.5.21 – Вал первичный
Таблица 2.5.21 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7523-1701108 | 45 3637 1393 | Кольцо уплотнительное | 2 | 2 | ||
| 2 | 7523-1701035 | 45 3637 1392 | Кольцо уплотнительное | 10 | 10 | ||
| 3 | 7548-1701332-60 | 45 3611 3480 | Вал первичный | 1 | 1 | ||
| 4 | 377570 | 45 9958 8090 | Штифт 10х25 | 1 | 1 | ||
| 5 | 7548-1701340-10 | 45 3613 6853 | Распределитель первичного вала | 1 | 1 | ||
| 6 | 020-025-30-2-6 | 25 3111 5404 | Кольцо | 5 | 5 | ||
Рисунок 2.5.22 – Вал реверсивный (диапазонный)
Таблица 2.5.22 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1701402-20 | 45 3613 7169 | Вал диапазонный | 1 | 1 | ||
| 7548-1701452-11 | 45 3611 5754 | Вал реверсивный | 1 | 1 | уточняем | ||
| 2 | 7548-1701408 | 45 3613 4840 | Фиксатор | 1 | 1 | ||
| 3 | 7548-1701456-10 | 45 3613 6595 | Втулка | 1 | 1 | ||
| 4 | 7548-1701417 | 45 9836 0929 | Кольцо 1Б40 | 2 | 2 | ||
| 5 | 034-040-36-2-6 | 25 3111 5406 | Кольцо | 1 | 1 | ||
| 7548-1701410-10 | 45 3613 4847 | Распределитель диапазонного вала | 1 | 1 | |||
| 6 | 7548-1701460 | 45 3613 6589 | Распределитель реверсивного вала | 1 | 1 | ||
| 7 | 020-025-30-2-6 | 25 3111 5404 | Кольцо | 2 | 2 | ||
Рисунок 2.5.23 – Крышка диапазонного вала
Таблица 2.5.23 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7523-1701108 | 45 3637 1393 | Кольцо уплотнительное | 6 | 6 | ||
| 2 | 548-3501116 | 45 9836 6432 | Кольцо | 2 | 2 | ||
| 3 | 7548-1701384-10 | 45 3613 7962 | Распределитель | 1 | 1 | уточняем | |
| 4 | 262532 | 45 9932 1202 | Пробка К1/4” | 4 | 4 | ||
| 5 | 314612 | 45 9981 3364 | Ниппель | 1 | 1 | ||
| 6 | 7548-1701382 | 45 3613 5691 | Крышка диапазонного вала | 1 | 1 | ||
| 7 | 7548-1701387-10 | 45 3613 7177 | Фиксатор распределителя | 1 | 1 | ||
Рисунок 2.5.24 – Крышка реверсивного вала
Таблица 2.5.24 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 379053 | 45 9981 8294 | Угольник | 1 | 1 | ||
| 2 | 262532 | 45 9932 1202 | Пробка | 3 | 3 | ||
| 3 | 7548-1701384-10 | 45 3613 7962 | Распределитель | 1 | 1 | уточняем | |
| 4 | 548-3501116 | 45 9836 6432 | Кольцо | 2 | 2 | ||
| 5 | 7523-1701108 | 45 3637 1393 | Кольцо уплотнительное | 6 | 6 | ||
| 6 | 262531 | 45 9932 1201 | Пробка К1/4” | 2 | 2 | ||
| 7 | 7548-1701387-10 | 45 3613 7177 | Фиксатор распределителя | 1 | 1 | ||
| 8 | 7548-1701432-10 | 45 3613 4846 | Крышка реверсивного вала | 1 | 1 | ||
Рисунок 2.5.25 – Ступица гидротрансформатора
Таблица 2.5.25 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 262532 | 45 9932 1202 | Пробка | 10 | 10 | ||
| 2 | 7548-1709152-20 | 45 3613 7958 | Ступица гидротрансформатора | 1 | 1 | ||
| 3 | 7548-1709160 | 45 3613 5206 | Фиксатор | 1 | 1 | ||
| 4 | 7523-1709040 | 45 3637 1394 | Кольцо уплотнительное | 2 | 2 | ||
Рисунок 2.5.26 – Фрикцион
Таблица 2.5.26 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1711462 | 45 3613 7143 | Кольцо опорное | 6 | 6 | ||
| 2 | 7548-1711492 | 45 3613 6371 | Диск упорный | 6 | 6 | ||
| 3 | 7548-1711484 | 45 3613 6969 | Диск ведомый | 44 | 44 | ||
| 4 | 7548-1711482 | 45 3613 6370 | Диск ведущий | 38 | 38 | ||
| 5 | 7548-1711454 | 45 3613 5014 | Кольцо опорное | 6 | 6 | ||
| 6 | 7548-1711452 | 45 3613 5013 | Опора пружины | 6 | 6 | ||
| 7 | 7548-1711428 | 45 3613 5007 | Кольцо | 6 | 6 | ||
| 8 | 7548-1711424 | 45 3613 5726 | Диск нажимной в сборе | 6 | 6 | ||
| 9 | 377625 | 45 9958 8140 | Штифт | 12 | 12 | ||
| 10 | 7548-1711425 | 45 3613 6372 | Диск нажимной | 6 | 6 | ||
| 11 | 7548-1711441-01 | 45 3611 2305 | Кольцо уплотнительное | 6 | 6 | ||
| 12 | 7548-1711474-01 | 45 3611 2303 | Кольцо уплотнительное | 6 | 6 | ||
| 13 | 540-1701332 | 45 3613 0802 | Пружина | 36 | 36 | ||
| 14 | 7548-1711422 | 45 3613 5003 | Поршень | 6 | 6 | ||
| 15 | 7548-1711472-01 | 45 3611 2302 | Кольцо уплотнительное | 6 | 6 | ||
| 16 | 7548-1711419 | 45 3613 5384 | Кольцо | 6 | 6 | ||
| 17 | 7548-1711412 | 45 3613 6492 | Барабан фрикциона первой передачи | 1 | 1 | уточняем | |
| 18 | 7548-1711512 | 45 3613 6480 | Барабан фрикциона второй передачи | 3 | 3 | уточняем | |
| 19 | 7548-1711612-10 | 45 3613 5024 | Барабан фрикциона понижающего диапазона | 2 | 2 | уточняем | |
| 20 | 7555-1711710 | 45 3637 3335 | Барабан фрикциона в сборе | 1 | 1 | ||
| 21 | 7555-1711416 | 45 3637 2030 | Венец барабана | 5 | 5 | ||
| 22 | 7548-1711414 | 45 3613 5386 | Кольцо | 6 | 6 | ||
| 23 | 540-1701326-01 | 45 3611 2673 | Кольцо уплотнительное | 6 | 6 | ||
| 24 | 377608 | 45 9958 8133 | Штифт | 12 | 12 | ||
| 25 | 201417 | 45 9346 1503 | Болт | 12 | 12 | ||
| 26 | 252134 | 45 9816 6045 | Шайба | 12 | 12 | ||
| 27 | 7548-1711439 | 45 3613 5011 | Крышка | 6 | 6 | ||
| 28 | 7548-1711434 | 45 3613 5727 | Золотник | 6 | 6 | ||
| 29 | 7548-1711432 | 45 3613 5008 | Гильза клапана | 6 | 6 | ||
| 30 | 7548-1711436 | 45 3613 5009 | Пружина | 6 | 6 | ||
| 31 | 7548-1711438 | 45 3613 5010 | Крышка | 6 | 6 | ||
| 32 | 7548-1711420 | 45 3613 5725 | Поршень в сборе | 6 | 6 | ||
| 33 | 7548-1711426 | 45 3613 5006 | Пружина | 36 | 36 | ||
Рисунок 2.5.27 – Механизм управления гидромеханической передачей
Таблица 2.5.27 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 531-1705048-11 | 45 3612 2251 | Электромагнит в сборе | 5 | 5 | ||
| 2 | 531-1705207-20 | 45 3612 1561 | Толкатель | 5 | 5 | ||
| 3 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 5 | 5 | ||
| 4 | 7548-1712442 | 45 3613 5085 | Гильза | 5 | 5 | ||
| 5 | 7548-1712444 | 45 3613 5086 | Золотник | 5 | 5 | ||
| 6 | 531-1712612 | 45 3612 0255 | Шайба | 5 | 5 | ||
| 7 | 540-1712131 | 45 3613 1027 | Пружина | 5 | 5 | ||
| 8 | 7548-1712446 | 45 3613 5087 | Крышка корпуса пилотов | 5 | 5 | ||
| 9 | 262541 | 45 9932 1301 | Пробка К1/8” | 2 | 2 | ||
| 10 | 7548-1712412-20 | 45 3613 6844 | Корпус | 1 | 1 | ||
| 11 | 7548-1712426 | 45 3613 5082 | Гильза фрикционов | 1 | 1 | ||
| 12 | 7548-1712428 | 45 3613 5083 | Золотник | 1 | 1 | ||
| 13 | 7548-1712432 | 45 3613 5084 | Пружина | 5 | 5 | ||
| 14 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 5 | 5 | ||
| 15 | 7548-1712434 | 45 3613 5741 | Крышка | 5 | 5 | ||
| 16 | 7548-1712436 | 45 3613 5084 | Пластина | 1 | 1 | ||
| 17 | 252005 | 45 98111206 | Шайба 8 | 3 | 3 | ||
| 18 | 252135 | 45 9816 6046 | Шайба 8Т | 9 | |||
| 19 | 201456 | 45 9346 1522 | Болт М8х20 | 9 | 9 | ||
| 20 | 7548-1712424 | 45 3613 5081 | Золотник | 4 | 4 | ||
| 21 | 7548-1712422 | 45 3613 5080 | Гильза | 4 | 4 | ||
| 22 | 7548-1712512-10 | 45 3613 6845 | Прокладка | 1 | 1 | ||
| 23 | 75551-1712508 | 45 3637 5965 | Крышка | 1 | 1 | ||
| 24 | 252136 | 45 9816 6067 | Шайба 10 | 4 | 4 | ||
| 25 | 201499 | 45 9346 1561 | БолтМ10х30 | 4 | 4 | ||
| 26 | 020-025-30-2-6 | 25 3111 3101 | Кольцо | 5 | 5 | ||
| 27 | 252133 | 45 9816 6044 | Шайба 5Т | 20 | 20 | ||
| 28 | 220080 | 45 9432 1082 | Винт М5х16 | 20 | 20 | ||
Рисунок 2.5.28 – Электромагнит
Таблица 2.5.28 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 15. 3747 | 45 7374 8237 | Электромагнит | 1 | 1 | ||
| 2 | 531-1705206 | 45 3612 2252 | Втулка | 1 | 1 | ||
| 3 | 045 053-46-2-2 | 25 3111 3263 | Кольцо | 1 | 1 | ||
| 4 | 7548-1705076 | 45 3613 5091 | Фланец | 1 | 1 | ||
| 5 | 221 602 | 45 9412 1106 | Винт М6х10 | 4 | 4 | ||
Рисунок 2.5.29 – Механизм привода управления гидравлическим тормозом
Таблица 2.5.29 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201456 | 45 9346 1522 | Болт | 2 | 2 | ||
| 2 | 252135 | 45 9816 6046 | Шайба | 2 | 2 | ||
| 3 | 252038 | 45 9811 1256 | Шайба | 2 | 2 | ||
| 4 | 7548-3573012 | 45 3613 5153 | Корпус | 1 | 1 | ||
| 5 | 7548-3573016 | 45 3613 5154 | Заглушка | 1 | 1 | ||
| 6 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 1 | 1 | ||
| 7 | 540-1712131 | 45 3613 1027 | Пружина | 1 | 1 | ||
| 8 | 531-1712612 | 45 3612 0255 | Шайба | 1 | 1 | ||
| 9 | 7548-1712442 | 45 3613 5085 | Гильза | 1 | 1 | ||
| 10 | 7548-1712444 | 45 3613 5086 | Золотник | 1 | 1 | ||
| 11 | 050-055-30-2-6 | 25 3111 5408 | Кольцо | 1 | 1 | ||
| 12 | 7548-1705076 | 45 3613 5091 | Фланец | 1 | 1 | ||
| 13 | 252133 | 45 9816 6044 | Шайба | 4 | 4 | ||
| 14 | 220080 | 45 9432 1082 | Винт | 4 | 4 | ||
| 15 | 531-1705207-20 | 45 3612 1561 | Толкатель | 1 | 1 | ||
| - | 531-1705048-11 | 45 3612 2251 | Электромагнит в сборе | 1 | 1 | ||
| 16 | 15.3747 | 45 7374 8237 | Электромагнит | 1 | 1 | ||
| 17 | 221602 | 45 9412 1106 | Винт | 4 | 4 | ||
| 18 | 252214 | 45 9816 1444 | Шайба | 4 | 4 | ||
| 19 | 045-053-46-2-2 | 25 3111 3263 | Кольцо | 1 | 1 | ||
| 20 | 531-1705206 | 45 3612 2252 | Втулка | 1 | 1 | ||
Рисунок 2.5.30 – Механизм управления гидравлическим тормозом
Таблица 2.5.30 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-3573246 | 45 3613 5163 | Седло клапана | 1 | 1 | ||
| 2 | 7548-3573248 | 45 3613 5164 | Кольцо стопорное | 1 | 1 | ||
| 3 | 7548-3573240-01 | 45 3613 7371 | Клапан в сборе | 1 | 1 | ||
| 4 | 7548-3573244 | 45 3613 5162 | Толкатель | 1 | 1 | ||
| 5 | 7548-3573241 | 45 3613 7372 | Головка клапана | 1 | 1 | ||
| 6 | 7548-3573243 | 45 3613 7373 | Опора пружины | 1 | 1 | ||
| 7 | 7548-1704172 | 45 3613 4935 | Пружина | 1 | 1 | ||
| 8 | 065-070-30-2-6 | 25 3111 5430 | Кольцо | 3 | 3 | ||
| 9 | 7548-3573250 | 45 3613 7835 | Крышка верхняя | 1 | 1 | ||
| 10 | 252136 | 45 9816 6067 | Шайба 10 | 11 | 11 | ||
| 11 | 201499 | 45 9346 1561 | Болт М10х30 | 7 | 7 | ||
| 12 | 7548-3573220 | 45 3613 5156 | Корпус в сборе | 1 | 1 | ||
| 13 | 7548-3573222 | 45 3613 5157 | Корпус | 1 | 1 | ||
| 14 | 030-035-30-2-6 | 25 3111 5432 | Кольцо | 1 | 1 | ||
| 15 | 344300 | 45 9981 1002 | Пробка | 1 | 1 | ||
| 16 | 045-050-30-2-6 | 25 3111 5418 | Кольцо | 1 | 1 | ||
| 17 | 7548-3573258-01 | 45 3611 2119 | Муфта угловая | 1 | 1 | ||
| 18 | 252006 | 45 9811 1207 | Шайба 10 | 4 | 4 | ||
| 19 | 201511 | 45 9346 1571 | Болт М10х70 | 4 | 4 | ||
| 20 | 7548-3573234 | 45 3613 5159 | Золотник | 1 | 1 | ||
| 21 | 7548-3573232 | 45 3613 5158 | Гильза | 1 | 1 | ||
| 22 | 7548-3573253 | 45 3613 5166 | Крышка нижняя | 1 | 1 | ||
Рисунок 2.5.31 – Клапан корректирующий
Таблица 2.5.31 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 201454 | 45 9346 1520 | Болт М8х16 | 2 | 2 | ||
| 2 | 252135 | 45 9816 6046 | Шайба 8Т | 2 | 2 | ||
| 3 | 7548-1712394 | 45 3613 5076 | Пластина | 2 | 2 | ||
| 4 | 7548-1712382 | 45 3613 5071 | Корпус | 1 | 1 | ||
| 5 | 016-020-25-2-6 | 25 3111 5435 | Кольцо | 2 | 2 | ||
| 6 | 7548-1712392 | 45 3613 5074 | Крышка | 1 | 1 | ||
| 7 | 252002 | 45 9811 1203 | Шайба 4 | 1 | 1 | ||
| 8 | 549В-3514050 | 45 3619 6139 | Пружина | 1 | 1 | ||
| 9 | 7548-1712386 | 45 3613 5073 | Золотник | 1 | 1 | ||
| 10 | 7548-1712384 | 45 3613 5072 | Гильза | 1 | 1 | ||
| 11 | 7548-1712393 | 45 3613 5075 | Крышка | 1 | 1 | ||
Рисунок 2.5.32 – Элемент фильтрующий маслозаборника
Таблица 2.5.32 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1704378-10 | 45 3613 7787 | Каркас с сеткой | 1 | 1 | ||
| 2 | 540-1704145 | 45 3613 0902 | Кольцо стопорное | 1 | 1 | ||
| 3 | 540-1704147-10 | 45 3613 0903 | Шайба промежуточная | 45 | 45 | ||
| 4 | 7555-1716110 | 45 3637 6477 | Фильтроэлемент | 46 | 46 | ||
| 5 | 540-1704139 | 45 3613 0897 | Шайба защитная | 1 | 1 | ||
| 6 | 7548-1704370-10 | 45 3613 7785 | Стержень | 1 | 1 | ||
| 7 | 7548-1704374 | 45 3613 4963 | Ручка | 1 | 1 | ||
Рисунок 2.5.33 – Элемент фильтрующий полнопоточного фильтра
Таблица 2.5.33 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 540-1704145 | 45 3613 0902 | Кольцо стопорное | 1 | 1 | ||
| 2 | 540-1704139 | 45 3613 0897 | Шайба защитная | 2 | 2 | ||
| 3 | 7548-1704370-10 | 45 3613 7785 | Стержень | 1 | 1 | ||
| 4 | 7548-1704374 | 45 3613 4963 | Ручка | 1 | 1 | ||
| 5 | 7555-1716110 | 45 3637 6477 | Фильтроэлемент | 46 | 46 | ||
| 6 | 540-1704147-10 | 45 3613 0903 | Шайба промежуточная | 45 | 45 | ||
Рисунок 2.5.34 – Коробка золотниковая. Крепление крышек
Таблица 2.5.34 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7556-1712212 | 45 3634 0927 | Корпус золотников | 1 | 1 | ||
| 2 | 7556-1712334 | 45 3634 0933 | Пластина корпуса передняя | 1 | 1 | ||
| 3 | 7556-1712335 | 45 3637 2041 | Пластина корпуса задняя | 1 | 1 | ||
| 4 | 020-025-30-2-6 | 25 3111 5404 | Кольцо | 2 | 2 | ||
| 5 | 201456 | 45 9346 1522 | Болт М8х20 | 14 | 14 | ||
| 6 | 252005 | 45 9811 1206 | Шайба 8 | 8 | 8 | ||
| 7 | 252135 | 45 9816 6046 | Шайба 8Т | 14 | 14 | ||
| 8 | 262541 | 45 9932 1301 | Пробка К1/8” | 4 | 4 | ||
| 9 | 262545 | 45 9932 1305 | Пробка К3/4” | 1 | 1 | ||
| 10 | 342426 | 45 9957 4042 | Гайка М24-6Н | 2 | 2 | ||
| 11 | 262531 | 45 99 32 1201 | Пробка К1/8” | 1 | 1 | ||
Рисунок 2.5.35 – Коробка золотниковая. Аварийный клапан
Таблица 2.5.35 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1712322 | 45 3613 5057 | Седло аварийного клапана | 1 | 1 | ||
| 2 | 7548-1712324 | 45 3613 5058 | Пружина | 1 | 1 | ||
| 3 | 7548-1712326 | 45 3613 5059 | Крышка | 1 | 1 | ||
| 4 | 7548-1712332 | 45 3613 5060 | Крышка | 1 | 1 | ||
| 5 | 17,462-60±100 | 46 9116 9461 | Шарик | 1 | 1 | ||
| 6 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 9 | 9 | ||
| 7 | 252005 | 45 9811 1206 | Шайба 8 | 8 | 8 | ||
| 8 | 341585 | 45 9957 2061 | Винт установочный | 1 | 1 | ||
| 9 | 540-2917144 | 45 3613 1418 | Прокладка | 1 | 1 | ||
| 10 | 7556-1712212 | 45 3634 0927 | Корпус золотников | 1 | 1 | ||
Рисунок 2.5.36 – Коробка золотниковая. Регулятор давления гидротрансформатора
Таблица 2.5.36 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1712242 | 45 3613 5035 | Гильза регулятора давления гидротрансформатора | 1 | 1 | ||
| 2 | 7548-1712244-10 | 45 3613 6758 | Золотник | 1 | 1 | ||
| 3 | 7548-1712246 | 45 3613 5037 | Пружина | 1 | 1 | ||
| 4 | 7548-1712248 | 45 3613 5038 | Опора | 1 | 1 | ||
| 5 | 7548-1712256-10 | 45 3613 6759 | Втулка | 1 | 1 | ||
| 6 | 7548-1712258 | 45 3613 5041 | Крышка | 1 | 1 | ||
| 7 | 7548-1712336 | 45 3613 5063 | Винт регулировочный | 3 | 3 | ||
| 8 | 7548-1712332 | 45 3613 5060 | Крышка | 3 | 3 | ||
| 9 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 9 | 9 | ||
| 10 | 250512 | 45 9553 1057 | Гайка М10-6Н | 2 | 2 | ||
| 11 | 7556-1712212 | 45 3634 0927 | Корпус золотников | 1 | 1 | ||
Рисунок 2.5.37 – Коробка золотниковая. Регулятор главного давления
Таблица 2.5.37 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1712230 | 45 3613 7157 | Опора пружины в сборе | 1 | 1 | ||
| 2 | 540-1701424 | 45 3613 4616 | Пружина | 1 | 1 | уточняем | |
| 3 | 540-1712159-10 | 45 3613 1036 | Пружина | 1 | 1 | ||
| 4 | 7556-1712212 | 45 3634 0927 | Корпус золотников | 1 | 1 | ||
| 5 | 7548-1712222-10 | 45 3613 6565 | Гильза регулятора главного давления | 1 | 1 | ||
| 6 | 7548-1712224 | 45 3613 5030 | Золотник | 1 | 1 | ||
| 7 | 7548-1712226-10 | 45 3613 6564 | Гильза толкателя | 1 | 1 | ||
| 8 | 7548-1712228 | 45 36135032 | Толкатель | 1 | 1 | ||
| 9 | 7548-1712234 | 45 3613 7158 | Опора пружин | 1 | 1 | ||
| 10 | 7548-1712238 | 45 3613 5034 | Крышка | 1 | 1 | ||
| 11 | 034-040-36-2-6 | 25 3111 5406 | Кольцо | 1 | 1 | ||
| 12 | 7548-1712336 | 45 3613 5063 | Винт регулировочный | 3 | 3 | ||
| 13 | 250512 | 45 9553 1057 | Гайка М10-6Н | 2 | 2 | ||
| 14 | 7548-1712332 | 45 3613 5060 | Крышка | 3 | 3 | ||
| 15 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 9 | 9 | ||
Рисунок 2.5.38 – Коробка золотниковая. Клапан плавности
Таблица 2.5.38 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7556-1712266 | 45 3634 0934 | Золотник | 1 | 1 | ||
| 2 | 7556-1712274 | 45 3634 0936 | Опора | 1 | 1 | ||
| 3 | 7556-1712292 | 45 3634 0932 | Золотник клапана плавности | 1 | 1 | ||
| 4 | 7556-1712294 | 45 3634 0937 | Гильза клапана плавности | 1 | 1 | ||
| 5 | 7556-1712296 | 45 3634 0928 | Опора пружины | 1 | 1 | ||
| 6 | 7556-1712304 | 45 3634 0938 | Гильза аккумулятора | 1 | 1 | ||
| 7 | 7556-1712306 | 45 3634 0930 | Опора пружины | 1 | 1 | ||
| 8 | 7555-1712308 | 45 3637 2039 | Крышка клапана плавности | 1 | 1 | ||
| 9 | 540-8402532 | 45 3613 3034 | Пружина | 3 | 3 | ||
| 10 | 540-8608251 | 45 3613 3364 | Пружина | 1 | 1 | ||
| 11 | 7556-1712536 | 45 3634 0935 | Фиксатор | 1 | 1 | ||
| 12 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 9 | 9 | ||
| 13 | 7556-1712332 | 45 3634 0931 | Крышка | 1 | 1 | ||
| 14 | 7556-1712212 | 45 3634 0927 | Корпус золотников | 1 | 1 | ||
Рисунок 2.5.39 – Коробка золотниковая. Клапан блокировки и обратные клапана
Таблица 2.5.39 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7556-1712268 | 45 3634 0929 | Крышка клапана блокировки гидротрансформатора | 1 | 1 | ||
| 2 | 7548-1712432 | 45 3613 5084 | Пружина | 1 | 1 | ||
| 3 | 7548-1712434 | 45 3613 5741 | Крышка | 1 | 1 | ||
| 4 | 6820А-1712504 | 45 3642 7235 | Гильза механизма разблокировки гидротрансформатора | 1 | 1 | ||
| 5 | 6820А-1712506 | 45 3642 7234 | Золотник механизма разблокировки | 1 | 1 | ||
| 6 | 029-035-36-2-6 | 25 3111 5405 | Кольцо | 9 | 9 | ||
| 7 | 17,938-60±50 | 46 9116 5561 | Шарик | 2 | 2 | ||
| 8 | 7555-1712312 | 45 3637 2040 | Фиксатор обратного клапана | 1 | 1 | ||
| 9 | 7548-1712474 | 45 3613 5069 | Седло | 1 | 1 | ||
| 10 | 7556-1712212 | 45 3634 0927 | Корпус золотников | 1 | 1 | ||
Рисунок 2.5.40 – Опора пружины в сборе
Таблица 2.5.40 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1712234 | 45 3613 7158 | Опора пружины | 1 | 1 | ||
| 2 | 12,7-60±100 | 46 9116 7961 | Шарик | 1 | 1 | ||
Рисунок 2.5.41 – Картер, ведущий и промежуточный валы согласующей передачи
Таблица 2.5.41 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1731015-10 | 45 3613 6985 | Картер согласующей передачи | 1 | 1 | ||
| 2 | 341069 | 45 9957 3032 | Шпилька | 7 | 7 | ||
| 3 | 7548-1731021 | 45 3613 5730 | Прокладка | 1 | 1 | ||
| 4 | 7548-1731020 | 45 3613 5729 | Крышка картера | 1 | 1 | ||
| 5 | 252136 | 45 9816 6067 | Шайба | 34 | 34 | ||
| 6 | 201497 | 45 9346 1559 | Болт | 18 | 18 | ||
| 7 | 7548-1731318 | 45 3613 5732 | Пластина | 2 | 2 | ||
| 8 | 201495 | 45 9346 1557 | Болт | 8 | 8 | ||
| 9 | 342765 | 45 3611 0707 | Пластина | 8 | 8 | ||
| 10 | 7548-1731136-10 | 45 3613 6676 | Пластина | 2 | 2 | ||
| 11 | 548А-1731054-10 | 45 3614 4050 | Стакан подшипника | 3 | 3 | ||
| 12 | 540А-1731036-10 | 45 3616 4183 | Кольцо распорное | 3 | 3 | ||
| 13 | 7548-1731030-20 | 45 3613 6703 | Вал первичный | 1 | 1 | ||
| 14 | 7312 А | 46 2414 1448 | Подшипник | 3 | 3 | ||
| 15 | 7548-1731034 | 45 3613 5233 | Шестерня ведущая | 1 | 1 | ||
| 16 | 7612 НА | 46 2414 2774 | Подшипник | 1 | 1 | ||
| 17 | 7548-1731049-10 | 45 3613 6983 | Стакан подшипника | 1 | 1 | ||
| 18 | 7548-1731041 | 45 3613 5344 | Крышка первичного вала в сборе | 1 | 1 | ||
| 19 | 540-1731045 | 45 3613 1117 | Сальник | 1 | 1 | ||
| 20 | 7548-1731043-01 | 45 3613 7208 | Крышка | 1 | 1 | ||
| 21 | 201499 | 45 9346 1561 | Болт | 12 | 12 | ||
| 22 | 7548-1731050-01 | 45 3613 7194 | Фланец | 1 | 1 | ||
| 23 | 342439 | 45 9957 4274 | Гайка | 1 | 1 | ||
| 24 | 258086 | 45 9871 1105 | Шплинт | 1 | 1 | ||
| 25 | 7548-1731056 | 45 3613 5366 | Прокладка | 4 | 4 | ||
| 26 | 548А-1731056 | 45 3614 1612 | Прокладка | 6 | 6 | ||
| 27 | 548А-1731057 | 45 3614 1613 | Прокладка | 4 | 4 | ||
| 28 | 548А-1731058 | 45 3614 1614 | Прокладка | 3 | 3 | ||
| 29 | 548А-1731059 | 45 3614 1615 | Прокладка | 2 | 2 | ||
| 30 | 7548-1731048 | 45 3613 5361 | Прокладка | 4 | 4 | ||
| 31 | 7548-1731060-10 | 45 3613 5364 | Крышка | 1 | 1 | ||
| 32 | 7548-1731075 | 45 3613 5234 | Шестерня | 1 | 1 | ||
| 33 | 343522 | 45 9951 8141 | Штифт | 8 | 8 | ||
| 34 | 343855 | 45 9951 7546 | Шпонка | 1 | 1 | ||
| 35 | 7548-1731069-21 | 45 3613 7363 | Вал | 1 | 1 | ||
| 36 | 201493 | 45 9346 1555 | Болт | 4 | 4 | ||
| 37 | 540-1731302-10 | 45 3613 4238 | Крышка | 1 | 1 | ||
| 38 | 530-3406018 | 45 3611 0187 | Прокладка | 1 | 1 | ||
Рисунок 2.5.42 – Ведомый вал согласующей передачи
Таблица 2.5.42 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7548-1731060-10 | 45 3613 5364 | Крышка | 1 | 1 | ||
| 2 | 7548-1731048 | 45 3613 5361 | Прокладка | 2 | 2 | ||
| 3 | 548А-1731054-10 | 45 3614 4050 | Стакан подшипника | 1 | 1 | ||
| 4 | 7548-1731100-30 | 45 3613 6705 | Вал ведомый | 1 | 1 | ||
| 5 | 342439 | 45 9957 4274 | Гайка | 1 | 1 | ||
| 6 | 7312 А | 46 2414 1448 | Подшипник | 1 | 1 | ||
| 7 | 7548-1731115 | 45 3613 5235 | Шестерня ведущая | 1 | 1 | ||
| 8 | 7548-1731034 | 45 3613 5233 | Шестерня ведущая | 1 | 1 | ||
| 9 | 7612 НА | 46 2414 2774 | Подшипник | 1 | 1 | ||
| 10 | 7548-1731118-10 | 45 3613 6678 | Стакан подшипника | 1 | 1 | ||
| 11 | 7548-1731102-20 | 45 3613 6706 | Вал ведомый | 1 | 1 | ||
| 12 | 201499 | 45 9346 1561 | Болт | 6 | 6 | ||
| 13 | 252136 | 45 9816 6067 | Шайба | 6 | 6 | ||
| 14 | 7548-1731056 | 45 3613 5366 | Прокладка | 2 | 2 | ||
| 15 | 548А-1731056 | 45 3614 1612 | Прокладка | 3 | 3 | ||
| 16 | 548А-1731057 | 45 3614 1613 | Прокладка | 2 | 2 | ||
| 17 | 548А-1731058 | 45 3614 1614 | Прокладка | 1 | 1 | ||
| 18 | 548А-1731059 | 45 3614 1615 | Прокладка | 1 | 1 | ||
| 19 | 343522 | 45 9951 8141 | Штифт | 2 | 2 | ||
| 20 | 258086 | 45 9871 1105 | Шплинт | 1 | 1 | ||
| 21 | 342765 | 45 3611 0707 | Пластина | 6 | 6 | ||
| 22 | 201495 | 45 9346 1557 | Болт | 6 | 6 | ||
| 23 | 343855 | 45 9951 7546 | Шпонка | 1 | 1 | ||
| 24 | 210 АК | 46 1213 2711 | Подшипник | 2 | 2 | ||
| 25 | 7548-1731071-20 | 45 3613 7520 | Втулка шлицевая | 1 | 1 | ||
| 26 | 7548-1731124 | 45 3613 5237 | Шестерня ведомая | 1 | 1 | ||
| 27 | 7548-1731122-10 | 45 3613 7484 | Вал привода насоса | 1 | 1 | ||
Рисунок 2.5.43 – Корпус тормоза-замедлителя с переходной плитой
Таблица 2.5.43 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 7555-3572010-10 | 45 3637 3368 | Корпус тормозазамедлителя | 1 | 1 | ||
| 2 | 344373 | 45 9981 6034 | Пробка М42х2 | 1 | 1 | ||
| 3 | 040-045-30-2-6 | 25 3111 5407 | Кольцо | 1 | 1 | ||
| 4 | 7555-3572042 | 45 3637 2452 | Плита переходная | 1 | 1 | ||
| 5 | 045-050-30-2-6 | 25 3111 5418 | Кольцо | 1 | 1 | ||
| 6 | 035-040-30-2-6 | 25 3111 5429 | Кольцо | 2 | 2 | ||
| 7 | 341011 | 45 9957 3009 | Шпилька М12х85 | 4 | 4 | ||
| 8 | 252137 | 45 9816 6068 | Шайба 12 ОТ | 4 | 4 | ||
| 9 | 250514 | 45 9553 1059 | Гайка М12 | 4 | 4 | ||
Рисунок 2.5.44 – Корпус тормоза-замедлителя
Таблица 2.5.44 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 341072 | 45 9957 3036 | Шпилька М12х55 | 4 | 4 | ||
| 2 | 7548-1712516 | 45 3611 5827 | Крышка гильзы | 1 | 1 | ||
| 3 | 027-032-30-2-6 | 25 3111 5425 | Кольцо | 1 | 1 | ||
| 4 | 343555 | 45 9957 8011 | Штифт 12х30 | 1 | 1 | ||
| 5 | 7555-3572012-10 | 45 3637 1794 | Корпус тормозазамедлителя | 1 | 1 | ||
| 6 | 7555-3572020 | 45 3637 2449 | Клапан в сборе | 1 | 1 | ||
| 7 | 540-3572024 | 45 3613 1899 | Стержень клапана | 1 | 1 | ||
| 8 | 7555-3572022 | 45 3637 2450 | Корпус клапана | 1 | 1 | ||
| 9 | 9,525 | 46 9116 6601 | Шарик | 1 | 1 | ||
| 10 | 7555-3572026 | 45 3637 2451 | Втулка | 1 | 1 | ||
Рисунок 2.5.45 – Установка трубопроводов и шлангов гидромеханической передачи на БЕЛА3-7547
Таблица 2.5.45 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | У-50х45-2 | 00 3449 7600 | Кольцо | 2 | — | ||
| 2 | 344270 | 45 9981 6398 | Штуцер | 1 | — | ||
| 3 | 344271 | 45 9981 6400 | Штуцер | 1 | — | ||
| 4 | 7548А-1719120 | 45 3614 6373 | Труба промежуточная | 2 | — | ||
| 5 | 7547-1719350 | 45 3611 5425 | Рукав | 3 | — | ||
| 6 | 201509 | 45 9346 1569 | Болт М10х60 | 3 | — | ||
| 7 | 252136 | 45 9816 6067 | Шайба 10ОТ | 4 | — | ||
| 8 | 75402-1719196 | 45 3616 3167 | Скоба | 2 | — | ||
| 9 | 75481-1719050 | 45 3614 4875 | Трубопровод подводящий | 1 | — | ||
| 10 | 7548А-1719020-20 | 45 3614 8107 | Трубопровод отводящий | 1 | — | ||
| 11 | 548П-1719198 | 45 3614 3073 | Скоба | 2 | — | ||
| 12 | 201511 | 45 9346 1571 | Болт м10х70 | 1 | — | ||
| 13 | 250512 | 45 9553 1057 | Гайка М10-6Н | 1 | — | ||
| 14 | 7547-1719360 | 45 3611 5427 | Рукав | 1 | — | ||
| 15 | 7548-1719080 | 45 3613 5728 | Труба | 1 | — | ||
Рисунок 2.5.46 – Установка трубопроводов и шлангов гидромеханической передачи на БЕЛА3-75473
Таблица 2.5.46 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 344270 | 45 9981 6398 | Штуцер | — | 2 | ||
| 2 | 045-050-30-2-6 | 25 3111 5418 | Кольцо | — | 2 | ||
| 3 | 754831-1719030 | 45 3611 4235 | Трубопровод | — | 1 | ||
| 4 | 7547-1719350 | 45 3611 5425 | Рукав | — | 2 | ||
| 5 | 754831-1719184 | 45 3611 3350 | Кронштейн | — | 1 | ||
| 6 | 201511 | 45 9346 1571 | Болт М10х70 | — | 1 | ||
| 7 | 252006 | 45 9811 1207 | Шайба 10 | — | 1 | ||
| 8 | 548П-1719198 | 45 3614 3073 | Скоба | — | 4 | ||
| 9 | 252136 | 45 9816 6067 | Шайба 10ОТ | — | 4 | ||
| 10 | 250512 | 45 9553 1057 | Гайка М10-6Н | — | 1 | ||
| 11 | 75481-1719120 | 45 3614 4877 | Труба промежуточная | — | 1 | ||
| 12 | 201509 | 45 9346 1569 | Болт М10х60 | — | 3 | ||
| 13 | 7548А-1719020-20 | 45 3614 8107 | Трубопровод отводящий | — | 1 | ||
| 14 | 75473-1719120 | 45 3611 2589 | Труба промежуточная | — | 1 | ||
| 15 | 754831-1719050 | 45 3611 2869 | Трубопровод подводящий | — | 1 | ||
| 16 | 75473-1719060 | 45 3613 8349 | Переходник | — | 2 | ||
| 17 | 058-063-30-2-6 | 25 3111 5461 | Кольцо | — | 2 | ||
| 18 | 754831-1719056 | 45 3611 2870 | Трубопровод | — | 1 | ||
| 19 | 7547-1719354 | 45 3611 5426 | Рукав | — | 1 | ||
| 20 | 7547-1719360 | 45 3611 5427 | Рукав | — | 1 | ||
| 21 | 7548-1719080 | 45 3613 5728 | Труба | — | 1 | ||
Рисунок 2.5.47 – Установка теплообменника
Таблица 2.5.47 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 540-1302070 | 45 3613 0495 | Подушка подвески радиатора верхняя | — | 4 | ||
| 2 | 754831-1303076 | 45 3611 2955 | Патрубок | — | 1 | ||
| 3 | 7555-1303080 | 453637 1942 | Патрубок водяной | — | 1 | ||
| 4 | 754831-1714160 | 45 3611 2806 | Теплообменник | — | 1 | ||
| 5 | 7555-1714450-10 | 45 3634 2007 | Кронштейн | — | 2 | ||
| 6 | 7555-1714460-10 | 45 3634 2008 | Хомут | — | 2 | ||
| 7 | 7555-1714690 | 45 3637 2055 | Кронштейн опорный | — | 2 | ||
| 8 | 548А-1302020 | 45 3614 0174 | Шайба | — | 5 | ||
| 9 | 540-1302060 | 45 3613 0492 | Подушка подвески радиатора | — | 4 | ||
| 10 | 065-070-30-2-6 | 25 3111 5430 | Кольцо | — | 4 | ||
| 11 | 201460 | 45 9345 1526 | Болт М8х30 | — | 16 | ||
| 12 | 201464 | 45 9346 1530 | Болт М8х40 | — | 2 | ||
| 13 | 250510 | 45 9553 1055 | Гайка М8-6Н | — | 2 | ||
| 14 | 250512 | 45 9553 1057 | Гайка М10-6Н | — | 8 | ||
| 15 | 250871 | 45 9553 1614 | Гайка М16-6Н | — | 4 | ||
| 16 | 252005 | 45 9811 1206 | Шайба 8 | — | 4 | ||
| 17 | 252047 | 45 9811 1260 | Шайба 16 | — | 4 | ||
| 18 | 252135 | 45 9816 6046 | Шайба 8Т | — | 16 | ||
| 19 | 258055 | 45 9871 1069 | Шплинт 4х36 | — | 4 | ||
Рисунок 2.5.48 – Теплообменник
Таблица 2.5.48 – Перечень сборочных единиц и деталей
| № поз. | Обозначение | Код ОКП | Наименование | Количество | Цена | Заказ | |
|---|---|---|---|---|---|---|---|
| 7547 | 75473 | ||||||
| 1 | 250512 | 45 9553 1057 | Гайка | — | 20 | ||
| 2 | 252136 | 45 9816 6067 | Шайба | — | 20 | ||
| 3 | 252006 | 45 9811 1207 | Шайба | — | 20 | ||
| 4 | 341028 | 00 3410 2800 | Шпилька | — | 20 | ||
| 5 | 7555-1714200-10 | 45 3637 4264 | Охлаждающий элемент | — | 2 | ||
| 6 | 7555-1714622-10 | 45 3637 4266 | Корпус | — | 1 | ||
| 7 | 150-160-46-2-6 | 25 3111 5462 | Кольцо | — | 4 | ||
| 8 | 7555-1714654 | 45 3637 3421 | Крышка верхняя | — | 1 | ||
| 9 | 7555-1714666 | 45 3637 3342 | Прокладка | — | 2 | ||
| 10 | 7555-1714546 | 45 3637 4114 | Кольцо упорное | — | 2 | ||
| 11 | 7555-1714547 | 45 3637 4115 | Кольцо упорное | — | 2 | ||
| 12 | 7555-1714653 | 45 3637 3420 | Крышка нижняя | — | 1 | ||
Написать
