← Содержание каталога | 2. Головка цилиндра и газораспределительный механизм | 4. Система питания топливом →
Модель двигателя: — покажет только детали выбранной модели и её количество
Рисунки раздела:
- Рисунок 9 – Картер масляный (поддон)
- Рисунок 10 – Насос масляный
- Рисунок 11 – Фильтр очистки масла
- Рисунок 11а – Фильтр очистки масла

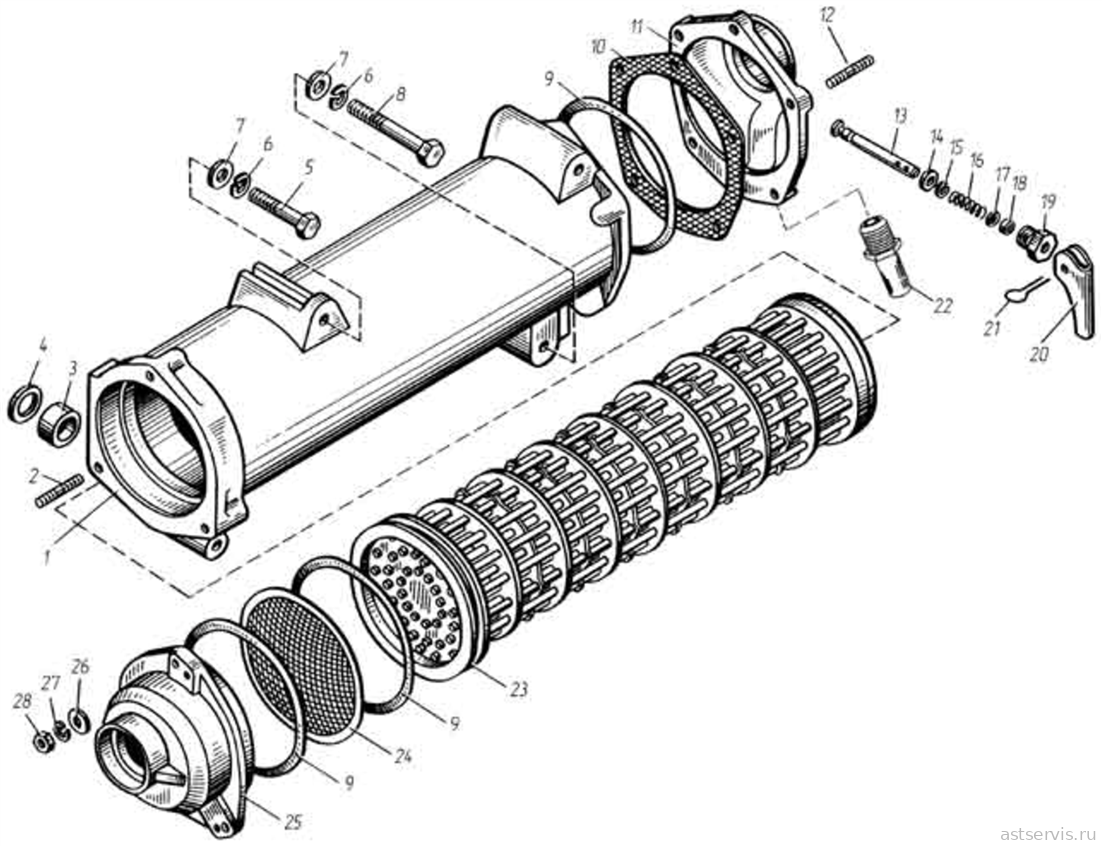

- Рисунок 12 – Радиатор водомасляный и краник сливной
- Рисунок 13 – Вентиляция картера

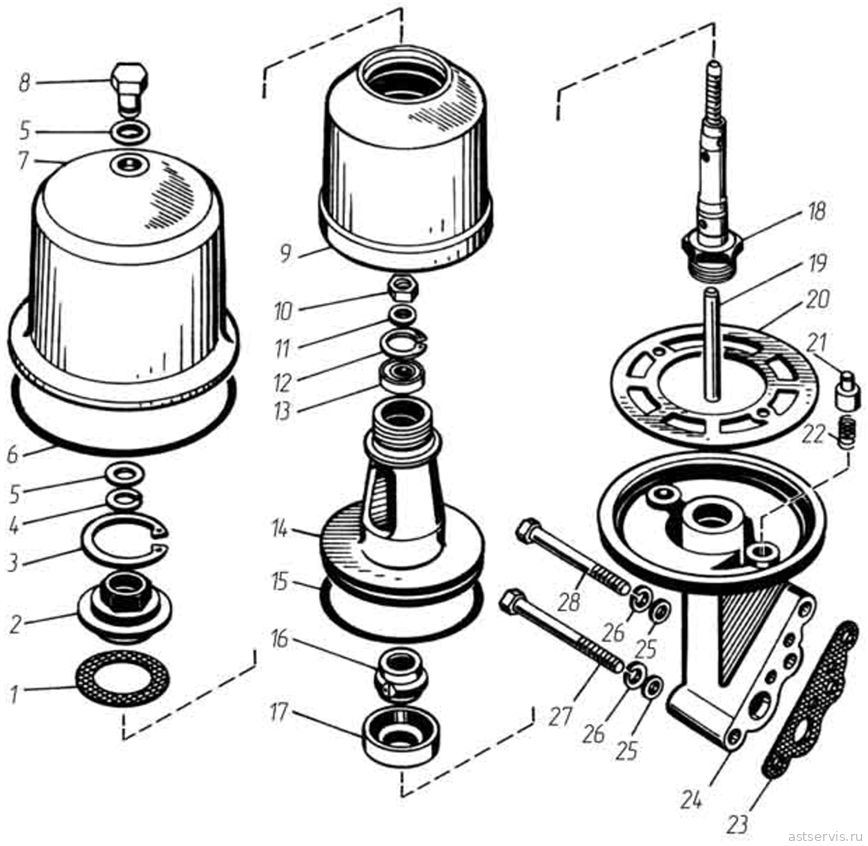

- Рисунок 15 – Фильтр центробежной очистки масла
- Рисунок 15а – Фильтр центробежной очистки масла
Рисунок 9 – Картер масляный (поддон)
Перечень сборочных единиц и деталей к рисунку 9
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8463.10; 2 — 8424.10-021, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8486.10-02; 3 — 8424.10-031, 8424.10-033, 8431.10; 4 — 8424.10-03; 5 — 8435.10, 8481.10, 8481.10-04, 8481.10-05, 8482.10, 85226.10; 6 — 8481.10-07, 8481.10-08; 7 — 8486.10-03; 8 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 842-1009010-21 | Картер масляный (в сборе) | гр. 1–2: 1 гр. 3: — гр. 4: 1 гр. 5–8: — | 61 017 ₽ | |
| 1 | 8423-1009010-11 | Картер масляный (в сборе) | гр. 1–4: — гр. 5: 1 гр. 6–8: — | 53 668 ₽ | |
| 1 | 8462-1009010 | Картер масляный (в сборе) | гр. 1–2: — гр. 3: 1 гр. 4–8: — | 67 382 ₽ | |
| 1 | 8481-1009010 | Картер масляный (в сборе) | гр. 1–5: — гр. 6: 1 гр. 7–8: — | ||
| 1 | 8486-1009010 | Картер масляный (в сборе) | гр. 1–6: — гр. 7: 1 гр. 8: — | уточняем | |
| 1 | 8522-1009010 | Картер масляный (в сборе) | гр. 1–7: — гр. 8: 1 | ||
| 2 | 201458-П29 | Болт М8-6g×25 | 26 | 15 ₽ | |
| 2 | 206500-П29 | Болт3-М8-6g×25 | 2 | ||
| 3 | 252135-П2 | Шайба 8.Т | гр. 1: 33 гр. 2–8: 35 | 3 ₽ | |
| 4 | 842-1009072 | Прокладка картера (в сборе) | 1 | уточняем аналог: 407 ₽ | |
| 5 | 841-1009513 | Прокладка патрубка | гр. 1: — гр. 2–8: 1 | ||
| 6 | 840-1009144 | Сетка патрубка | гр. 1: — гр. 2–8: 1 | ||
| 7 | 201460-П29 | Болт М8-6g×30 | гр. 1: — гр. 2–7: 2 гр. 8: 3 | 7 ₽ | |
| 8423-1009130 | Патрубок маслоналивной с крышкой (в сборе) | гр. 1: — гр. 2–7: 1 гр. 8: — | 10 301 ₽ | ||
| 8522-1009130 | Патрубок маслоналивной с крышкой (в сборе) | гр. 1–7: — гр. 8: 1 | |||
| 8 | 8423-1009132 | Патрубок маслоналивной (в сборе) | гр. 1: — гр. 2–7: 1 гр. 8: — | 6 867 ₽ | |
| 8 | 8522-1009132 | Патрубок маслоналивной (в сборе) | гр. 1–7: — гр. 8: 1 | ||
| 9 | 252005-П29 | Шайба 8 | гр. 1: 2 гр. 2–3: 1 гр. 4: 2 гр. 5–8: 1 | 10 ₽ | |
| 10 | 201456-П29 | Болт М8-6g×20 | гр. 1: — гр. 2–7: 1 гр. 8: — | 14 ₽ аналог: 12 ₽ | |
| 11 | 201-1114064-А | Цепочка крышки | гр. 1: — гр. 2–8: 1 | 241 ₽ | |
| 12 | 201-1114060-А | Крышка патрубка | гр. 1: — гр. 2–8: 1 | 217 ₽ | |
| 13 | 201-11144065-А2 | Прокладка крышки | гр. 1: — гр. 2–8: 1 | ||
| 8423-1009058 | Трубка указателя уровня масла с кольцом (в сборе) | гр. 1: — гр. 2–3: 1 гр. 4: — гр. 5–7: 1 гр. 8: — | |||
| 8424-1009058 | Трубка указателя уровня масла с кольцом (в сборе) | гр. 1: 1 гр. 2–3: — гр. 4: 1 гр. 5–8: — | |||
| 8522-1009058 | Трубка указателя уровня масла с кольцом (в сборе) | гр. 1–7: — гр. 8: 1 | |||
| 14 | 8423-1009059 | Трубка направляющая указателя уровня масла с кольцом (в сборе) | гр. 1: — гр. 2–3: 1 гр. 4: — гр. 5–7: 1 гр. 8: — | 4 003 ₽ | |
| 14 | 8424-1009059 | Трубка направляющая указателя уровня масла с кольцом (в сборе) | гр. 1: 1 гр. 2–3: — гр. 4: 1 гр. 5–8: — | ||
| 14 | 8522-1009059 | Трубка направляющая указателя уровня масла с кольцом (в сборе) | гр. 1–7: — гр. 8: 1 | ||
| 15 | 2531112023 | Кольцо 014-017-19-2-1 | 1 | 13 ₽ | |
| 16 | 8423-1009050-20 | Указатель уровня масла с уплотнителем (в сборе) | гр. 1: — гр. 2–3: 1 гр. 4: — гр. 5–7: 1 гр. 8: — | 899 ₽ | |
| 16 | 842-1009050 | Указатель уровня масла с уплотнителем (в сборе) | гр. 1: 1 гр. 2–3: — гр. 4: 1 гр. 5–8: — | 961 ₽ | |
| 16 | 8522-1009050 | Указатель уровня масла с уплотнителем (в сборе) | гр. 1–7: — гр. 8: 1 | ||
| 17 | 4593476523 | Болт М8-6g×22 | гр. 1: 1 гр. 2–3: — гр. 4: 1 гр. 5–8: — | 104 ₽ | |
| 18 | 250510-П29 | Гайка М8-6Н | гр. 1: 1 гр. 2–3: — гр. 4: 1 гр. 5–8: — | 7 ₽ | |
| 19 | 216526-П29 | 1,25−3n Шпилька М8× ×22 1−6g | 4 | 105 ₽ | |
| 20 | 250511-П29 | Гайка М8×1-6Н | 4 | 16 ₽ | |
| 21 | 312307-П | Шайба 18 | гр. 1–5: — гр. 6: 3 гр. 7–8: — | ||
| 22 | 8481-1009171 | Гайка колпачковая М18×1,5-6Н | гр. 1–5: — гр. 6: 3 гр. 7–8: — | ||
| 23 | 312616-П | Шайба 64 | гр. 1–4: — гр. 5–7: 1 гр. 8: — | 629 ₽ | |
| 24 | 316155-П2 | Пробка М64×2-6Н | гр. 2: —— гр. 3–4: — гр. 5–7: 1 гр. 8: — | ||
| 25 | 312473-П | Шайба 27 | гр. 1–7: 1 гр. 8: — | 159 ₽ | |
| 26 | 316109-П29 | Пробка М27×1,5-6Н | гр. 1–7: 1 гр. 8: — | 935 ₽ | |
| 26 | 8522-1009172 | Пробка М30×2-6Н | гр. 2: —— гр. 3–7: — гр. 8: 1 |

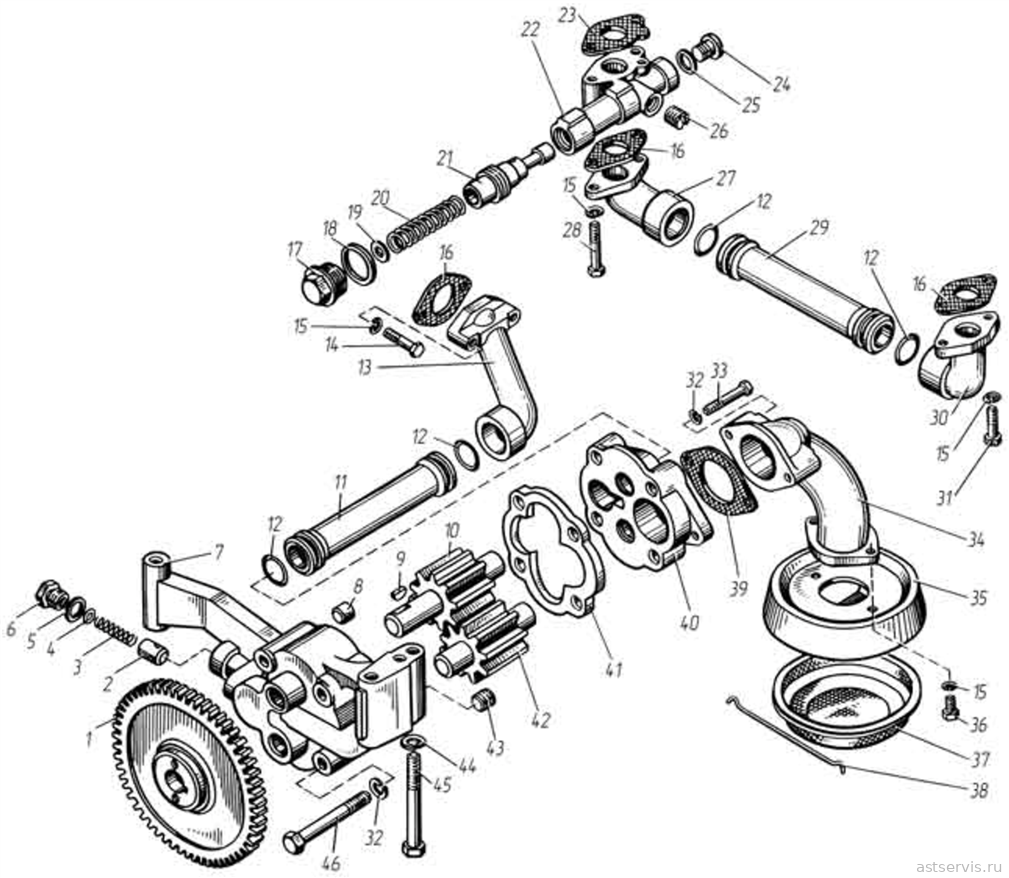

Рисунок 10 – Насос масляный
Перечень сборочных единиц и деталей к рисунку 10
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8463.10, 8486.10-20, 8522.10; 2 — 8424.10-031, 8424.10-033, 8431.10; 3 — 8481.10, 8481.10-04, 8481.10-05, 8486.10-03, 8482.10, 85226.10; 4 — 8481.10-07, 8481.10-08, 8435.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||||
| 8421-1011014 | Насос масляный (в сборе) | 1 | 1 | 1 | — | 44 234 ₽ | ||
| 8481-1011014 | Насос масляный (в сборе) | — | — | — | 1 | 40 665 ₽ | ||
| 1 | 840-1011230 | Шестерня ведомая привода масляного насоса | 1 | 1 | 1 | 1 | 4 000 ₽ | |
| 2 | 840-1011364 | Клапан предохранительный | 1 | 1 | 1 | 1 | 183 ₽ | |
| 3 | 840-1011058 | Пружина предохранительного клапана | 1 | 1 | 1 | 1 | ||
| 4 | 252004-П29 | Шайба 6 | 4 | 4 | 4 | 4 | 9 ₽ | |
| 5 | 204-1011371 | Прокладка пробки 19×24×2 | 1 | 1 | 1 | 1 | 28 ₽ | |
| 6 | 204-1011370-Б | Пробка клапана М18×1,5-6g | 1 | 1 | 1 | 1 | 156 ₽ | |
| 7 | 841-1011018 | Корпус масляного насоса со втулками (в сборе) | 1 | 1 | 1 | 1 | ||
| 8 | 240-1011037 | Втулка установочная | 2 | 2 | 2 | — | ||
| 8 | 852-1011037 | Втулка установочная | — | — | — | 2 | ||
| 9 | 4598246263 | Шпонка 5×7,5 | 1 | 1 | 1 | 1 | 56 ₽ | |
| 10 | 841-1011045-01 | Шестерня ведущая масляного насоса | 1 | 1 | 1 | — | уточняем | |
| 10 | 8481-1011045 | Шестерня ведущая масляного насоса | — | — | — | 1 | ||
| 11 | 842-1011350-11 | Труба отводящая | 1 | 1 | 1 | — | 1 923 ₽ | |
| 11 | 852-1011350 | Труба отводящая | — | — | — | 1 | 2 337 ₽ | |
| 12 | 2531116151 | Кольцо 032-038-36-2-5 | 4 | 4 | 4 | 4 | ||
| 13 | 842-1011293 | Фланец задний | 1 | 1 | 1 | 1 | 2 354 ₽ | |
| 14 | 201464-П29 | Болт М8-6g×40 | 2 | 2 | 2 | 2 | 44 ₽ | |
| 15 | 252135-П29 | Шайба 8.Т | 8 | 8 | 8 | 8 | ||
| 16 | 840-1011366 | Прокладка | 3 | 3 | 3 | 3 | 8 ₽ | |
| 840-1011054 | Клапан системы смазки (в сборе) | 1 | 1 | 1 | 1 | 19 508 ₽ | ||
| 17 | 840-1011370 | Пробка М30×2-6g | 1 | 1 | 1 | 1 | ||
| 18 | 312330-П | Прокладка 30×38×2 | 1 | 1 | 1 | 1 | 196 ₽ | |
| 19 | 252006-П29 | Шайба 10 | 2 | 2 | 2 | 2 | 6 ₽ | |
| 20 | 840-1011057 | Пружина | 1 | 1 | 1 | 1 | ||
| 21 | 840-1011055-01 | Клапан | 1 | 1 | 1 | 1 | ||
| 22 | 840-1011060-01 | Корпус клапана | 1 | 1 | 1 | 1 | ||
| 23 | 840-1011544 | Прокладка | 1 | 1 | 1 | 1 | 12 ₽ | |
| 24 | 316144-П2 | Пробка М20×1,5-6g | 1 | 1 | 1 | 1 | ||
| 25 | 312630-П | Прокладка 20×24×1,5 | 1 | 1 | 1 | 1 | 60 ₽ | |
| 26 | 316139-П2 | Пробка КГ 1/2” | 1 | 1 | 1 | 1 | 211 ₽ | |
| 27 | 842-1011415 | Фланец | 1 | 1 | 1 | 1 | 1 469 ₽ | |
| 28 | 200272-П29 | Болт М8-6g×65 | 2 | 2 | 2 | 2 | 27 ₽ | |
| 29 | 842-1011406-10 | Труба отводящая | 1 | 1 | 1 | 1 | 1 747 ₽ | |
| 30 | 842-1011356 | Фланец | 1 | 1 | 1 | 1 | 1 143 ₽ | |
| 31 | 201458-П29 | Болт М8-6g×25 | 2 | 2 | 2 | 2 | 15 ₽ | |
| 32 | 252136-П2 | Шайба 10.ОТ | 6 | 6 | 6 | 6 | 12 ₽ | |
| 33 | 201687-П29 | Болт М10×1,25-6g×55 | 2 | 2 | 2 | 2 | 314 ₽ | |
| 34 | 8421-1011400 | Труба всасывающая с фланцем (в сборе) | 1 | — | — | — | ||
| 34 | 8423-1011100 | Труба всасывающая с фланцем (в сборе) | — | — | 1 | 1 | ||
| 34 | 8462-1011400-10 | Труба всасывающая масляного насоса (в сборе) | — | 1 | — | — | ||
| 35 | 840-1011300 | Чашка заборника | 1 | 1 | 1 | 1 | ||
| 36 | 201452-П29 | Болт М8-6g×12 | 2 | 2 | 2 | 2 | 12 ₽ | |
| 37 | 204А-1011310-В | Сетка заборника с ободком (в сборе) | 1 | 1 | 1 | 1 | 306 ₽ | |
| 38 | 204А-1011318-Б | Крючок крепления сетки | 1 | 1 | 1 | 1 | 75 ₽ | |
| 39 | 840-1011296-10 | Прокладка | 1 | 1 | 1 | 1 | 581 ₽ | |
| 40 | 842-1011019 | Крышка масляного насоса со втулкой (в сборе) | 1 | 1 | 1 | 1 | 10 098 ₽ | |
| 41 | 852-1011049 | Проставка масляного насоса | — | — | — | 1 | ||
| 42 | 840-1011032-11 | Шестерня ведомая масляного насоса | 1 | 1 | 1 | — | уточняем | |
| 42 | 8481-1011032 | Шестерня ведомая масляного насоса | — | — | — | 1 | ||
| 43 | 316135-П2 | Пробка КГ 3/8” | 2 | 2 | 2 | 2 | 203 ₽ | |
| 44 | 252137-П2 | Шайба 12.ОТ | 3 | 3 | 3 | 3 | 15 ₽ | |
| 45 | 4593276144 | Болт М12×1,25-6g×90 | 3 | 3 | 3 | 3 | 241 ₽ | |
| 46 | 4593276095 | Болт М10×1,25-6g×90 | 4 | 4 | 4 | — | ||
| 46 | 4593271099 | Болт М10×1,25-6g×110 | — | — | — | 4 | ||

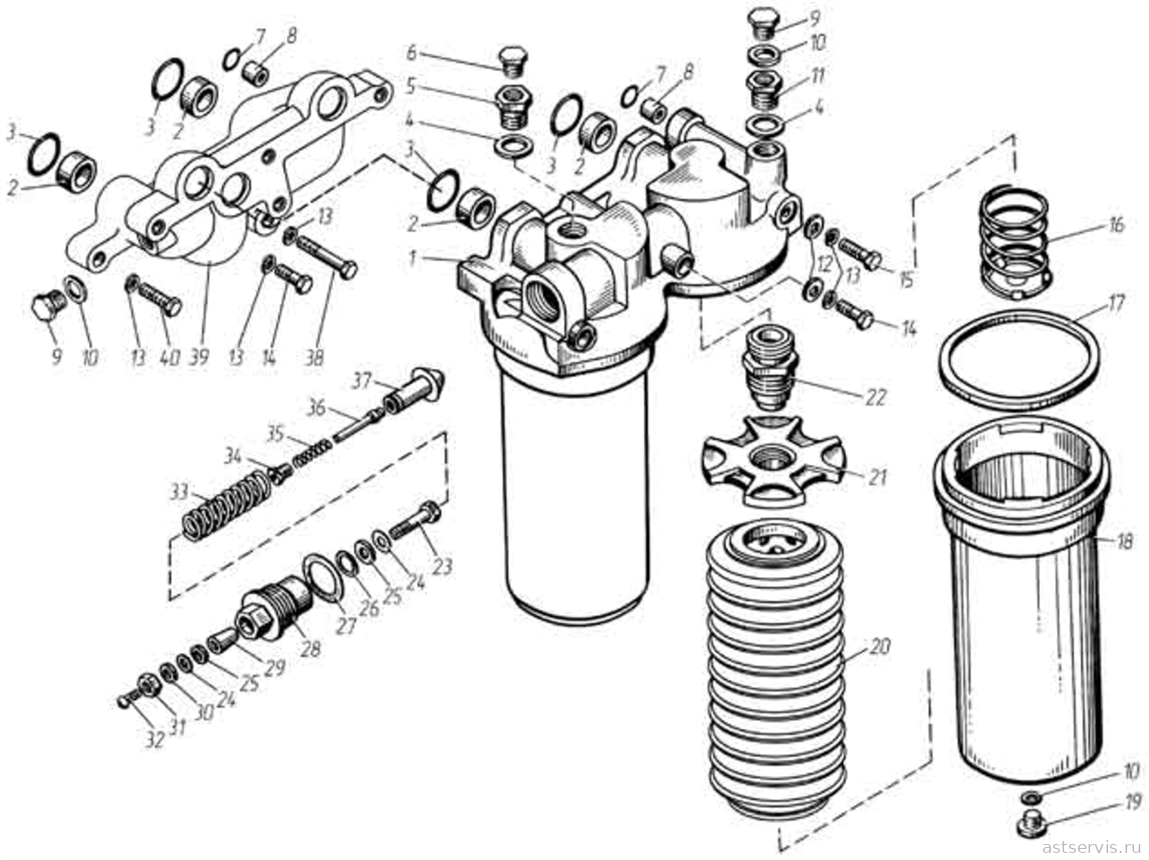

Рисунок 11 – Фильтр очистки масла
Перечень сборочных единиц и деталей к рисунку 11
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-08, 8435.10, 8463.10, 8481.10, 8481.10-04, 8481.10-05, 8482.10, 8486.10-02, 8486.10-03, 85226.10; 2 — 8424.10-031, 8424.10-033, 8431.10; 3 — 8424.10-07; 4 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||||
| 841-1012010 | Фильтр очистки масла (в сборе) | 1 | 1 | 1 | — | 30 754 ₽ | ||
| 8522-1012010 | Фильтр очистки масла (в сборе) | — | — | — | 1 | |||
| 841-1012015 | Корпус масляного фильтра (в сборе) | 1 | 1 | 1 | — | 17 661 ₽ | ||
| 8522-1012015 | Корпус масляного фильтра (в сборе) | — | — | — | 1 | |||
| 1 | 841-1012020 | Корпус масляного фильтра | 1 | 1 | 1 | 1 | 8 875 ₽ | |
| 2 | 840-1013630 | Втулка | 3 | 6 | 6 | 3 | 1 439 ₽ | |
| 3 | 2531116149 | Кольцо 030-036-36-2-5 | 3 | 6 | 6 | 3 | 80 ₽ | |
| 4 | 312630-П | Прокладка 20×24×1,5 | 2 | 2 | 2 | 2 | 60 ₽ | |
| 5 | 316623-П29 | Ввертыш КГ 1/4” | 1 | 1 | 1 | 2 | 195 ₽ | |
| 6 | 316121-П29 | Пробка К 1/4” | 1 | 1 | 2 | 1 | 90 ₽ аналог: 90 ₽ | |
| 7 | 2531116063 | Кольцо 015-019-25-2-5 | 1 | 2 | 1 | 1 | 29 ₽ | |
| 8 | 240-1011037 | Втулка | 1 | 2 | 1 | 1 | ||
| 9 | 316106-П29 | Пробка М14×1,5-6g | 1 | 2 | 2 | 1 | 242 ₽ | |
| 10 | 312326-П | Прокладка 14×19×1,5 | 3 | 4 | 4 | 3 | 90 ₽ | |
| 11 | 316611-П29 | Ввертыш М14×1,5-6Н | 1 | 1 | 1 | — | 216 ₽ | |
| 12 | 252007-П29 | Шайба 12 | 4 | 4 | 4 | 4 | 8 ₽ | |
| 13 | 252137-П2 | Шайба 12.ОТ | 4 | 8 | 8 | 4 | 15 ₽ | |
| 14 | 200393-П29 | Болт М12×1,25-6g×45 | 1 | 2 | 5 | 1 | ||
| 15 | 200413-П29 | Болт М12×1,25-6g×160 | 3 | 3 | 3 | 3 | ||
| 16 | 840-1012046-20 | Пружина колпака | 2 | 2 | 2 | 2 | 217 ₽ | |
| 17 | 840-1012083-10 | Кольцо резиновое 125×4,5×4,5 | 2 | 2 | 2 | 2 | 46 ₽ аналог: 22 ₽ | |
| 18 | 840-1012078-10 | Колпак с фланцем (в сборе) | 2 | 2 | 2 | 2 | 4 550 ₽ | |
| 19 | 316154-П29 | Пробка М14×1,5-6g | 2 | 2 | 2 | 2 | 145 ₽ | |
| 840-1012039-14 | Элемент фильтрующий в упаковке | 2 | 2 | 2 | 2 | |||
| 20 | 840-1012040-14 | Элемент фильтрующий (в сборе) | 2 | 2 | 2 | 2 | ||
| 21 | 840-1012051-11 | Крышка замковая | 2 | 2 | 2 | 2 | ||
| 22 | 840-1012127-10 | Штуцер корпуса фильтра | 2 | 2 | 2 | 2 | ||
| 840-1012293-10 | Пробка перепускного клапана (в сборе) | 1 | 1 | 1 | 1 | 2 534 ₽ | ||
| 23 | 840-1012294-10 | Контакт неподвижный | 1 | 1 | 1 | 1 | ||
| 24 | 312307-П29 | Шайба 10×16×0,3 | 2 | 2 | 2 | 2 | 8 ₽ | |
| 25 | 312322-П | Шайба 10×16×3 | 2 | 2 | 2 | 2 | ||
| 26 | 312698-П29 | Шайба 19×25×0,8 | 4 | 4 | 4 | 4 | 12 ₽ | |
| 27 | 312697-П | Прокладка 36×44×2 | 1 | 1 | 1 | 1 | 155 ₽ | |
| 28 | 840-1012067-10 | Пробка перепускного клапана | 1 | 1 | 1 | 1 | ||
| 29 | 840-1012298-10 | Втулка уплотнительная | 1 | 1 | 1 | 1 | ||
| 30 | 252156-П2 | Шайба 10.Л | 1 | 1 | 1 | 1 | 3 ₽ | |
| 31 | 250517-П29 | Гайка М10×1,25-6Н | 1 | 1 | 1 | 1 | 15 ₽ | |
| 32 | 220048-П29 | Винт М4-6g×6 | 1 | 1 | 1 | 1 | 3 ₽ | |
| 33 | 840-1012058 | Пружина клапана | 1 | 1 | 1 | 1 | ||
| 34 | 840-1012059-10 | Штуцер клапана | 1 | 1 | 1 | 1 | ||
| 35 | 840-1012291-10 | Пружина сигнализатора | 1 | 1 | 1 | 1 | ||
| 36 | 840-1012292-10 | Контакт подвижный | 1 | 1 | 1 | 1 | ||
| 37 | 840-1012055-10 | Клапан перепускной | 1 | 1 | 1 | 1 | ||
| 38 | 200411-П29 | Болт 12×1,25-6g×140 | — | 1 | — | — | 111 ₽ | |
| 39 | 8424-1012012-01 | Проставка масляного фильтра | —- | —- | 1 | — | 18 990 ₽ | |
| 40 | 201573-П29 | Болт 12×1,25-6g×60 | — | 2 | — | — | ||

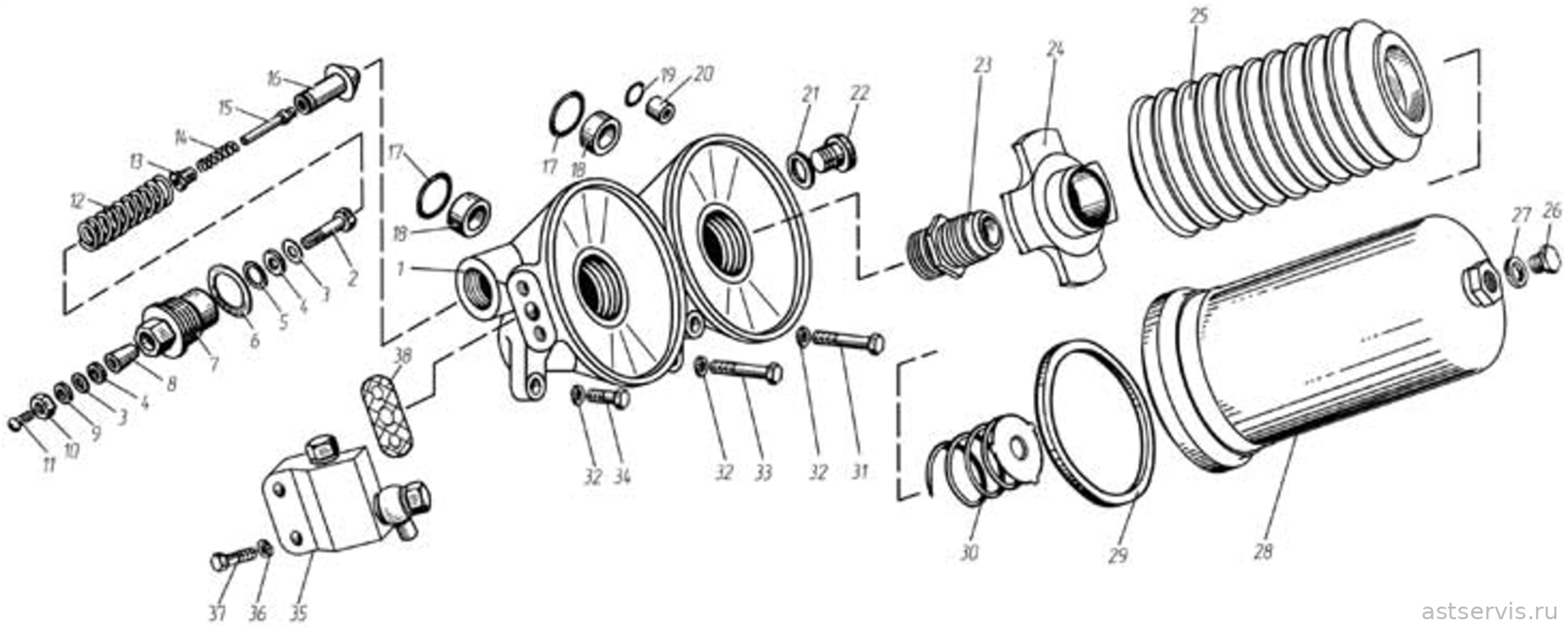

Рисунок 11а – Фильтр очистки масла
Перечень сборочных единиц и деталей к рисунку 11а
Группы моделей двигателей: 1 — 8481.10-07; 2 — 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 852-1012010 | Фильтр очистки масла (в сборе) | 1 | 1 | |||
| 852-1012015 | Корпус масляного фильтра (в сборе) | 1 | 1 | |||
| 1 | 852-1012020 | Корпус масляного фильтра | 1 | 1 | ||
| 2 | 840-1012294-10 | Контакт неподвижный | 1 | 1 | ||
| 3 | 312307-П29 | Шайба 10×16×0,3 | 2 | 2 | 8 ₽ | |
| 4 | 312322-П | Шайба 10×16×3 | 2 | 2 | ||
| 5 | 312698-П29 | Шайба 19×25×0,8 | 4 | 4 | 12 ₽ | |
| 6 | 312697-П | Прокладка 36×44×2 | 1 | 1 | 155 ₽ | |
| 7 | 840-1012067-10 | Пробка перепускного клапана | 1 | 1 | ||
| 8 | 840-1012298-10 | Втулка уплотнительная | 1 | 1 | ||
| 9 | 252156-П2 | Шайба 10.Л | 1 | 1 | 3 ₽ | |
| 10 | 250517-П29 | Гайка М10×1,25-6Н | 1 | 1 | 15 ₽ | |
| 11 | 220048-П29 | Винт М4-6g×6 | 1 | 1 | 3 ₽ | |
| 12 | 840-1012058 | Пружина клапана | 1 | 1 | ||
| 13 | 840-1012059-10 | Штуцер клапана | 1 | 1 | ||
| 14 | 840-1012291-10 | Пружина сигнализатора | 1 | 1 | ||
| 15 | 840-1012292-10 | Контакт подвижный | 1 | 1 | ||
| 16 | 840-1012055-10 | Клапан перепускной | 1 | 1 | ||
| 17 | 2531116149 | Кольцо 030-036-36-2-5 | 3 | 3 | 80 ₽ | |
| 18 | 840-1013630 | Втулка | 3 | 3 | 1 439 ₽ | |
| 19 | 2531116063 | Кольцо 015-019-25-2-5 | 1 | 1 | 29 ₽ | |
| 20 | 240-1011037 | Втулка | 1 | 1 | ||
| 21 | 312330-П | Прокладка 30×38×2 | 1 | 1 | 196 ₽ | |
| 22 | 316195-П29 | Пробка М30×2-6g | 1 | 1 | 1 554 ₽ | |
| 23 | 840-1012127-10 | Штуцер корпуса фильтра | 2 | 2 | ||
| 24 | 840-1012051-11 | Крышка замковая | 2 | 2 | ||
| 840-1012039-14 | Элемент фильтрующий в упаковке | 2 | 2 | |||
| 25 | 840-1012040-14 | Элемент фильтрующий (в сборе | )2 | 2 | ||
| 26 | 316154-П29 | Пробка М14×1,5-6g | 2 | 2 | 145 ₽ | |
| 27 | 312326-П | Прокладка 14×19×1,5 | 3 | 3 | 90 ₽ | |
| 28 | 840-1012078-10 | Колпак с фланцем (в сборе) | 2 | 2 | 4 550 ₽ | |
| 29 | 840-1012083-10 | Кольцо резиновое 125×4,5×4,5 | 2 | 2 | 46 ₽ аналог: 22 ₽ | |
| 30 | 840-1012046-20 | Пружина колпака | 2 | 2 | 217 ₽ | |
| 31 | 200412-П29 | Болт М12×1,25-6g×150 | 1 | 1 | 145 ₽ | |
| 32 | 252137-П2 | Шайба 12.ОТ | 4 | 4 | 15 ₽ | |
| 33 | 200407-П29 | Болт М12×1,25-6g×110 | 1 | 1 | 111 ₽ | |
| 34 | 200393-П29 | Болт М12×1,25-6g×45 | 2 | 2 | ||
| 35 | 852-1012200-10 | Корпус датчиков давления (в сборе) | 1 | 1 | ||
| 35 | 852-1012200-20 | Корпус датчиков давления (в сборе)* | — | 1 | ||
| 36 | 252135-П2 | Шайба 8.Т | 2 | 2 | 3 ₽ | |
| 37 | 201468-П29 | Болт М8-6g×50 | 2 | 2 | 14 ₽ | |
| 38 | 852-1012204 | Прокладка | 1 | 1 | ||
Примечание - * Допускается применять вместо 852.1012200-10
Рисунок 12 – Радиатор водомасляный и краник сливной
Перечень сборочных единиц и деталей к рисунку 12
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-06, 8424.10-07, 8431.10, 8435.10, 8463.10, 8481.10, 8481.10-04, 8481.10-05, 8481.10-07, 8481.10-08, 8482.10, 8486.10-02, 8486.10-03, 8522.10, 85226.10; 2 — 8424.10-05, 8424.10-08
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 842-1013600-11 | Радиатор водомасляный (в сборе) | 1 | 1 | уточняем | ||
| 8424-1013620 | Корпус масляного радиатора (в сборе) | 1 | 1 | 27 144 ₽ | ||
| 1 | 842-1013622 | Корпус масляного радиатора | 1 | 1 | 22 953 ₽ | |
| 2 | 8424-1013696 | 1,25−3n Шпилька М8× ×35 1−6g | 3 | 3 | ||
| 3 | 840-1013630 | Втулка | 2 | 2 | 1 439 ₽ | |
| 4 | 2531116149 | Кольцо 030-036-36-2-5 | 2 | 2 | 80 ₽ | |
| 5 | 200407-П29 | Болт М12×1,25-6g×110 | 2 | 2 | 111 ₽ | |
| 6 | 252137-П2 | Шайба 12.ОТ | 4 | 4 | 15 ₽ | |
| 7 | 252007-П29 | Шайба 12 | 4 | 4 | 8 ₽ | |
| 8 | 200411-П29 | Болт М12×1,25-6g×140 | 2 | 2 | 111 ₽ | |
| 9 | 2531116308 | Кольцо 130-140-46-2-5 | 3 | 3 | ||
| 10 | 842-1013712 | Прокладка | 1 | 1 | ||
| 842-1013708-01 | Крышка масляного радиатора задняя со сливным краном (в сборе) | 1 | 1 | |||
| 11 | 842-1013710 | Крышка масляного радиатора задняя | 1 | 1 | ||
| 12 | 216527-П29 | 1,25−3n Шпилька М8× ×25 1−6g | 5 | 5 | 111 ₽ | |
| 13 | 240-1305032 | Стержень крана | 1 | 1 | ||
| 14 | 240-1305025 | Клапан крана (в сборе) | 1 | 1 | 64 ₽ | |
| 15 | 240-1305044 | Кольцо запарное | 1 | 1 | ||
| 16 | 240-1305030-Б | Пружина сливного крана | 1 | 1 | ||
| 17 | 252004-П29 | Шайба 6 | 1 | 1 | 9 ₽ | |
| 18 | 240-1305036 | Кольцо уплотнительное | 1 | 1 | 34 ₽ | |
| 19 | 240-1305041 | Гайка нажимная крана | 1 | 1 | 191 ₽ | |
| 20 | 842-1305028-01 | Рычаг | 1 | 1 | ||
| 21 | 258039-П29 | Шплинт 3,2×20 | 1 | 1 | 5 ₽ | |
| 22 | 842-1013714-02 | Штуцер | 1 | — | ||
| 22 | 8424-1013714 | Штуцер | — | 1 | ||
| 23 | 841-1013650-01 | Элемент охлаждающий | 1 | 1 | ||
| 24 | 842-1013700 | Сетка защитная (в сборе) | 1 | 1 | 530 ₽ | |
| 25 | 841-1013694 | Крышка передняя | 1 | 1 | уточняем | |
| 26 | 252005-П29 | Шайба 8 | 3 | 3 | 10 ₽ | |
| 27 | 252135-П2 | Шайба 8.Т | 8 | 8 | 3 ₽ | |
| 28 | 250511-П29 | Гайка М8×1-6Н | 8 | 8 | 16 ₽ | |
Рисунок 13 – Вентиляция картера
Перечень сборочных единиц и деталей к рисунку 13
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03; 2 — 8424.10-031, 8424.10-05, 8481.10-07, 8481.10-08; 3 — 8424.10-033, 8424.10-08, 8431.10; 4 — 8424.10-04, 8424.10-06, 8424.10-07, 8482.10; 5 — 8435.10; 6 — 8463.10; 7 — 8481.10, 8481.10-04, 8481.10-05, 8486.10-02, 8486.10-03, 8522.10, 85226.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 842-1014100 | Установка сапуна (в сборе) | гр. 1–3: 1 гр. 4–7: — | |||
| 8423-1014100 | Установка сапуна (в сборе) | гр. 1–3: — гр. 4–7: 1 | 7 534 ₽ | ||
| 1 | 842-1014149 | Труба отвода газов | гр. 1–3: 1 гр. 4–7: — | 8 522 ₽ | |
| 1 | 8421-1014149 | Труба отвода газов | гр. 1–3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 | 8 854 ₽ | |
| 1 | 8463-1014149 | Труба отвода газов | гр. 1–5: — гр. 6: 1 гр. 7: — | ||
| 2 | 288015-П29 | Хомут 50 | 1 | ||
| 3 | 251086-П29 | Гайка М5-6Н | 2 | ||
| 4 | 220086-П29 | Винт М5-6g×30 | 2 | 3 ₽ | |
| 5 | 842-1014138 | Патрубок переходной | гр. 1–3: 1 гр. 4–7: — | 1 154 ₽ | |
| 5 | 8423-1014138 | Патрубок переходной | гр. 2: —— гр. 3: — гр. 4–7: 1 | ||
| 6 | 288010-П29 | Хомут 38 | гр. 1–3: 1 гр. 4–7: — | уточняем | |
| 6 | 288013-П29 | Хомут 45 | гр. 1–3: — гр. 4–7: 1 | ||
| 7 | 841-1014142 | Крышка сапуна | 1 | ||
| 8 | 840-1014576 | Болт М8-6g×108 | 1 | 341 ₽ | |
| 9 | 312638-П | Шайба 8 | 1 | 15 ₽ | |
| 10 | 840-1014136 | Прокладка крышки | 1 | 59 ₽ | |
| 11 | 840-1014107 | Стакан сапуна наружный (в сборе) | 1 | 1 486 ₽ | |
| 13 | 312316-П29 | Шайба 12 | 1 | 24 ₽ | |
| 14 | 840-1014129 | Штуцер сапуна | 1 | ||
| 15 | 201460-П29 | Болт М8-6g×30 | 2 | 7 ₽ | |
| 16 | 252135-П2 | Шайба 8.Т | гр. 1–3: 3 гр. 4–7: 5 | 3 ₽ | |
| 17 | 252005-П29 | Шайба 8 | гр. 1–2: 4 гр. 3: 6 гр. 4: 4 гр. 5–6: 6 гр. 7: 4 | 10 ₽ | |
| 18 | 8423-1014182 | Корпус сапуна | 1 | 2 703 ₽ | |
| 19 | 8423-1014128 | Прокладка сапуна | 1 | ||
| 20 | 201456-П29 | Болт М8-6g×20 | гр. 1–3: 1 гр. 4–7: 2 | 14 ₽ аналог: 12 ₽ | |
| 21 | 8421-1014145 | Кронштейн крепления трубы | гр. 1–3: — гр. 4–7: 1 | ||
| 22 | 315450-П29 | Кляммер | гр. 1–3: 1 гр. 4–7: — | 37 ₽ | |
| 22 | 841-1014566 | Кляммер | гр. 1–3: — гр. 4–7: 1 | ||
| 23 | 201454-П29 | Болт М8-6g×16 | гр. 1–3: — гр. 4–7: 1 | 16 ₽ | |
| 24 | 4593561195 | Болт 2.М8-6g×22 | гр. 1–2: 2 гр. 3: 4 гр. 4: 2 гр. 5–6: 4 гр. 7: 2 | ||
| 25 | 258257-П29С | Шплинт 1,2×275 | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | ||
| 26 | 8481-1014128-10 | Прокладка | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | ||
| 8463-1014100-10 | Установка сапуна (в сборе) | гр. 1: — гр. 2–7: 1 | |||
| 8463-1014100-20 | Установка сапуна (в сборе) | гр. 1–2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 гр. 7: — | |||
| 8481-1014100-01 | Установка сапуна (в сборе) | гр. 1: 1 гр. 2–3: — гр. 4: 1 гр. 5–7: — | |||
| 27 | 8481-1014125-10 | Проставка сапуна | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | ||
| 28 | 236-1014104 | Сапун (в сборе) | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | 869 ₽ | |
| 29 | 201-1114064-А | Цепочка крышки маслоналивного патрубка (в сборе) | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | 241 ₽ | |
| 30 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | ||
| 31 | 201-1114060-A | Крышка маслоналивного патрубка (в сборе) | гр. 1–2: 1 гр. 3: 2 гр. 4: 1 гр. 5–6: 2 гр. 7: 1 | 217 ₽ |
Рисунок 15 – Фильтр центробежной очистки масла
Перечень сборочных единиц и деталей к рисунку 15
Применяемость: 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8431.10, 8435.10, 8481.10, 8481.10-04, 8481.10-05, 8481.10-07, 8481.10-08, 8482.10, 8486.10-02, 8486.10-03, 8522.10, 85226.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 840-1028010 | Фильтр центробежной очистки масла (в сборе) | 1 | 64 005 ₽ | ||
| 1 | 840-1028064 | Прокладка 66×53×1 | 1 | 106 ₽ | |
| 2 | 840-1028046 | Гайка М45×2-6H | 1 | ||
| 3 | 840-1028062 | Кольцо Б 68 | 1 | уточняем | |
| 4 | 840-1028087 | Кольцо пружинное 1,2×14,7 | 1 | уточняем | |
| 5 | 312333-П | Прокладка 16×24×2 | 2 | 139 ₽ | |
| 6 | 2531112228 | Кольцо 155-160-36-2-1 | 1 | 85 ₽ | |
| 7 | 840-1028082 | Крышка фильтра | 1 | ||
| 8 | 840-1028089 | Гайка М12×1,25-6Н | 1 | ||
| 9 | 840-1028052 | Крышка ротора | 1 | ||
| 10 | 250615-П2 | Гайка М12×1,25-6Н | 1 | ||
| 11 | 840-1028061 | Кольцо упорное | 1 | ||
| 12 | 840-1028088 | Кольцо Б35 | 1 | 212 ₽ | |
| 13 | 202 | Подшипник ГОСТ 8338-75 | 1 | ||
| 840-1028035 | Корпус ротора со втулкой (в сборе) | 1 | 17 738 ₽ | ||
| 14 | 840-1028036 | Корпус ротора | 1 | ||
| 15 | 236-1028246 | Кольцо уплотнительное | 1 | 30 ₽ аналог: 19 ₽ | |
| 17 | 840-1028047 | Втулка | 1 | ||
| 18 | 840-1028042-01 | Ось ротора | 1 | ||
| 19 | 840-1028056 | Трубка | 1 | ||
| 20 | 840-1028066 | Пластина стопора | 1 | ||
| 21 | 840-1028068-01 | Палец стопора | 2 | ||
| 22 | 840-1028070 | Пружина стопора | 2 | ||
| 23 | 840-1028025 | Прокладка | 1 | 12 ₽ | |
| 24 | 840-1028020 | Корпус фильтра | 1 | уточняем | |
| 25 | 252006-П29 | Шайба 10 | 3 | 6 ₽ | |
| 26 | 252136-П2 | Шайба 10.ОТ | 3 | 12 ₽ | |
| 27 | 200468-П29 | Болт М10×1,25-6g×115 | 2 | уточняем | |
| 28 | 200460-П29 | Болт М10×1,25-6g×75 | 1 | 66 ₽ |
Рисунок 15а – Фильтр центробежной очистки масла
Перечень сборочных единиц и деталей к рисунку 15а
Применяемость: 8463.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 840-1028010 | Фильтр центробежной очистки масла (в сборе) | 1 | 64 005 ₽ | ||
| 1 | 840-1028064 | Прокладка 66×53×1 | 1 | 106 ₽ | |
| 2 | 840-1028046 | Гайка М45×2-6H | 1 | ||
| 3 | 840-1028062 | Кольцо Б 68 | 1 | уточняем | |
| 4 | 840-1028087 | Кольцо пружинное 1,2×14,7 | 1 | уточняем | |
| 5 | 312333-П | Прокладка 16×24×2 | 2 | 139 ₽ | |
| 6 | 2531112228 | Кольцо 155-160-36-2-1 | 1 | 85 ₽ | |
| 7 | 840-1028082 | Крышка фильтра | 1 | ||
| 8 | 840-1028089 | Гайка М12×1,25-6Н | 1 | ||
| 9 | 840-1028052 | Крышка ротора | 1 | ||
| 10 | 250615-П2 | Гайка М12×1,25-6Н | 1 | ||
| 11 | 840-1028061 | Кольцо упорное | 1 | ||
| 12 | 840-1028088 | Кольцо Б35 | 1 | 212 ₽ | |
| 13 | 202 | Подшипник ГОСТ 8338-75 | 1 | ||
| 840-1028035 | Корпус ротора со втулкой (в сборе) | 1 | 17 738 ₽ | ||
| 14 | 840-1028036 | Корпус ротора | 1 | ||
| 15 | 236-1028246 | Кольцо уплотнительное | 1 | 30 ₽ аналог: 19 ₽ | |
| 16 | 840-1028044-01 | Форсунка | 1 | ||
| 17 | 840-1028047 | Втулка | 1 | ||
| 18 | 840-1028042-01 | Ось ротора | 1 | ||
| 19 | 840-1028056 | Трубка | 1 | ||
| 20 | 840-1028066 | Пластина стопора | 1 | ||
| 21 | 840-1028068-01 | Палец стопора | 2 | ||
| 22 | 840-1028070 | Пружина стопора | 2 | ||
| 23 | 840-1028025 | Прокладка | 1 | 12 ₽ | |
| 24 | 840-1028020 | Корпус фильтра | 1 | уточняем | |
| 25 | 252006-П29 | Шайба 10 | 3 | 6 ₽ | |
| 26 | 252136-П2 | Шайба 10.ОТ | 3 | 12 ₽ | |
| 27 | 200468-П29 | Болт М10×1,25-6g×115 | 2 | уточняем | |
| 28 | 200460-П29 | Болт М10×1,25-6g×75 | 1 | 66 ₽ | |
| 8463-1028100-01 | Кронштейн со втулками (в сборе) | 1 | |||
| 29 | 8463-1028110 | Кронштейн | 1 | ||
| 30 | 312326-П | Прокладка 14×19×1,5 | 2 | 90 ₽ | |
| 31 | 316106-П29 | Пробка М14×1,5-6g | 2 | 242 ₽ | |
| 32 | 2531116149 | Кольцо 030-036-36-2-5 | 1 | 80 ₽ | |
| 33 | 841-1318292 | Втулка | 1 | ||
| 34 | 2531116063 | Кольцо 015-019-25-2-5 | 2 | 29 ₽ | |
| 35 | 841-1318290 | Втулка | 2 | ||
| 36 | 252137-П2 | Шайба 12.ОТ | 4 | 15 ₽ | |
| 37 | 200410-П29 | Болт М12×1,25-6g×130 | 1 | ||
| 38 | 200404-П29 | Болт М12×1,25-6g×95 | 3 | 140 ₽ |
