Рисунки раздела:
- Рисунок 18 – Топливные трубопроводы
- Рисунок 18а – Топливные трубопроводы
- Рисунок 19 – Фильтр грубой очистки топлива
- Рисунок 20 – Привод управления регулятором
- Рисунок 20а – Привод управления регулятором

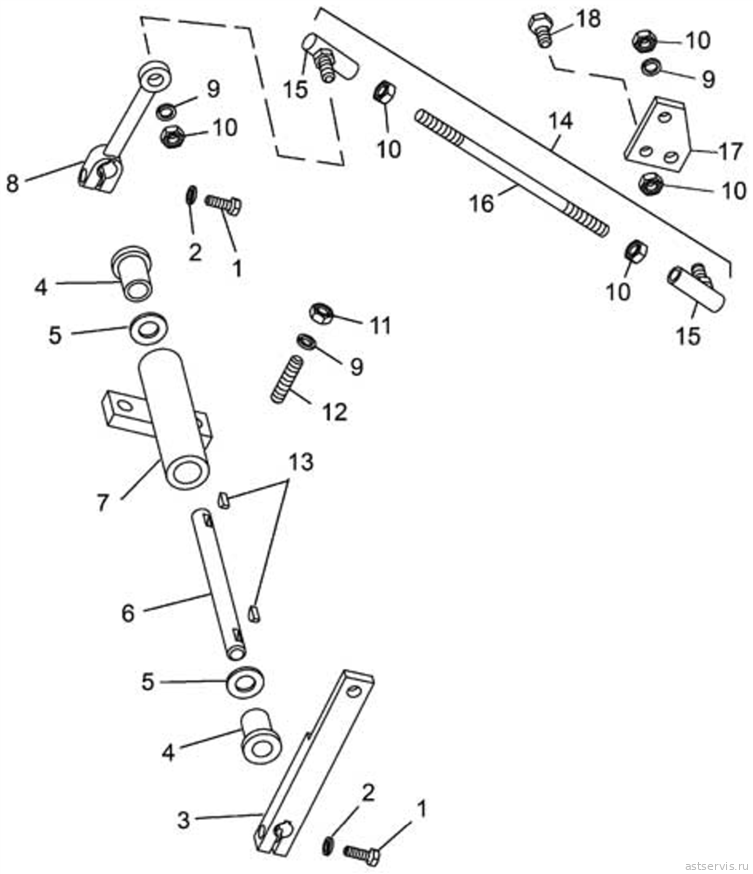

- Рисунок 20б – Привод управления регулятором
- Рисунок 20в – Привод управления регулятором

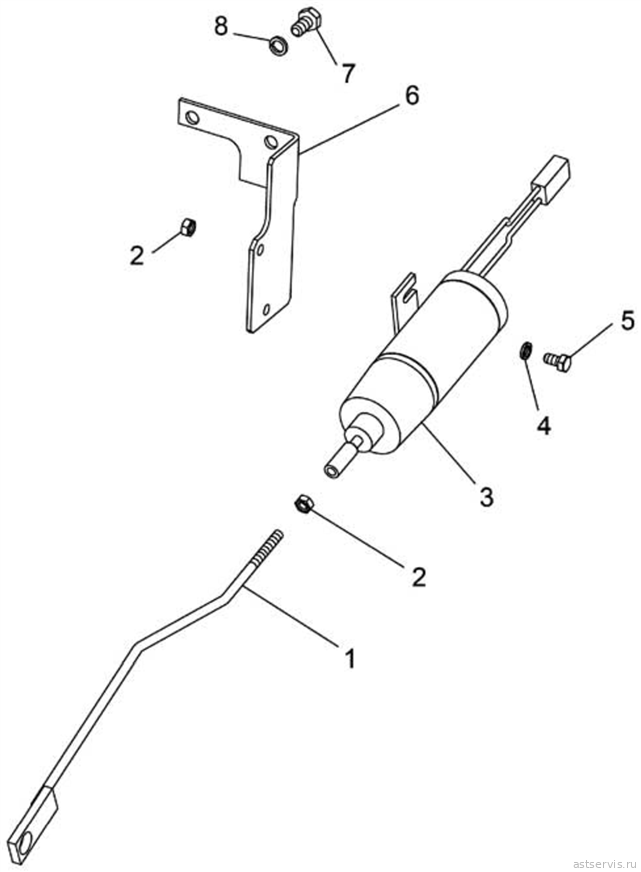

- Рисунок 21 – Привод рычага останова ТНВД

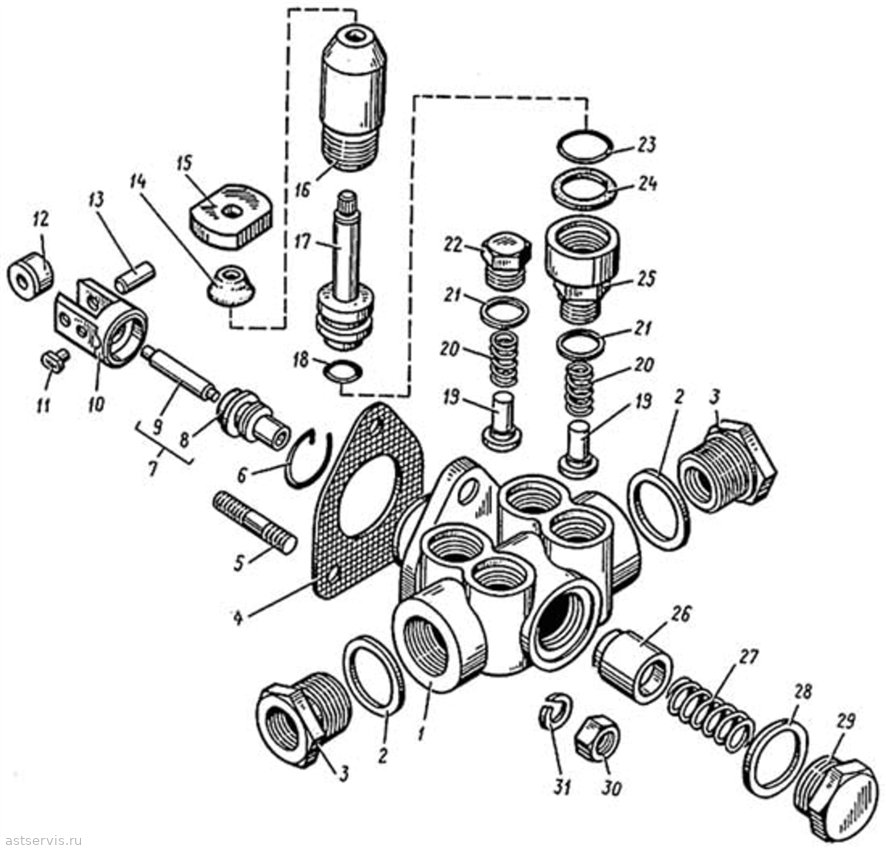

- Рисунок 23 – Насос топливоподкачивающий
- Рисунок 24 – Регулятор частоты вращения
- Рисунок 25 – Корректор подачи топлива по наддуву

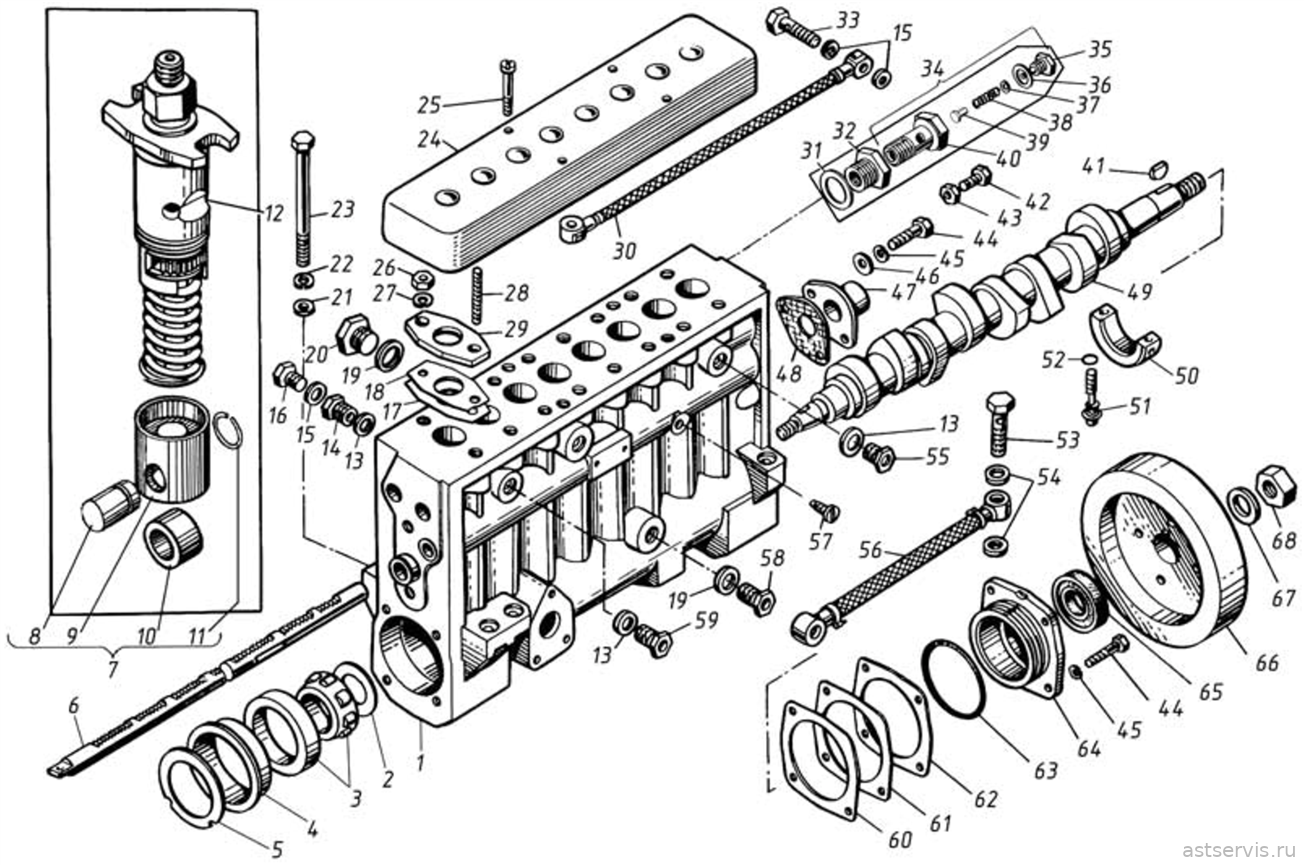

- Рисунок 26 – Топливный насос высокого давления

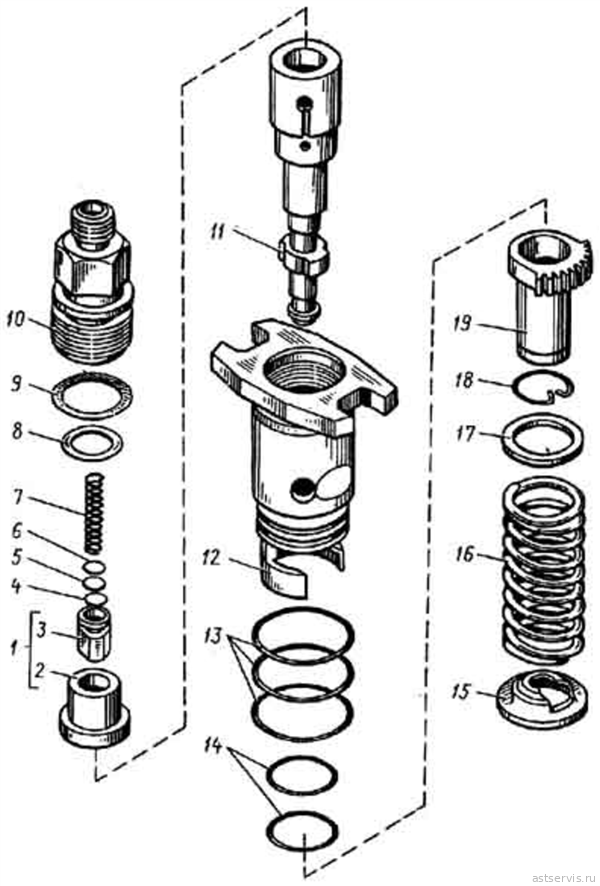

- Рисунок 27 – Секция топливного насоса высокого давления

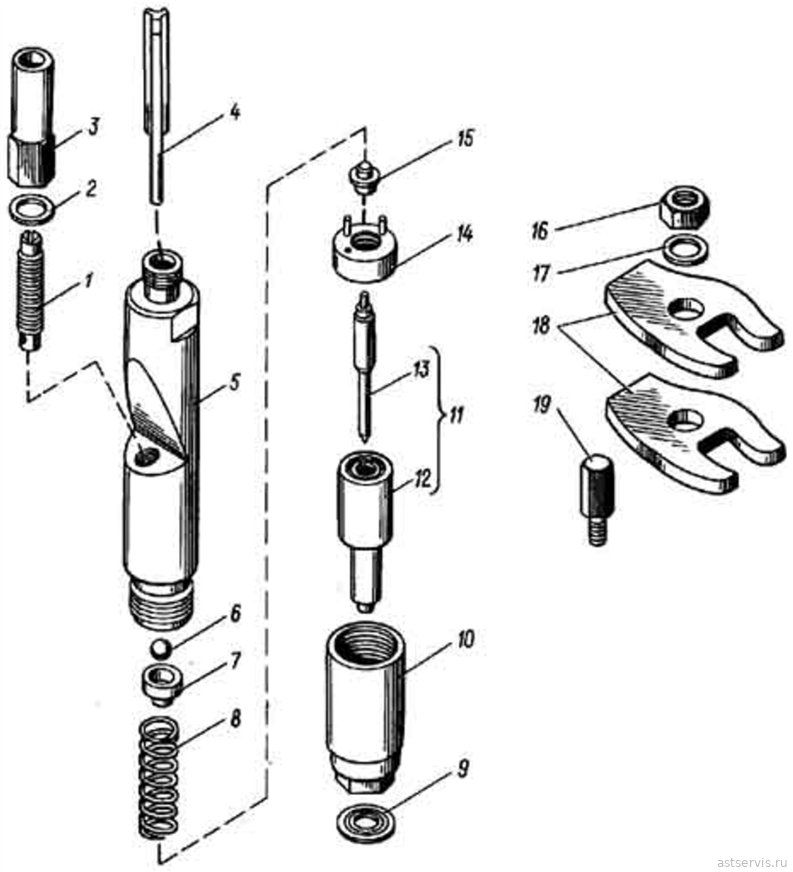

- Рисунок 28 – Форсунка
- Рисунок 30 – Механизм аварийного останова
- Рисунок 31 – Фильтр тонкой очистки топлива

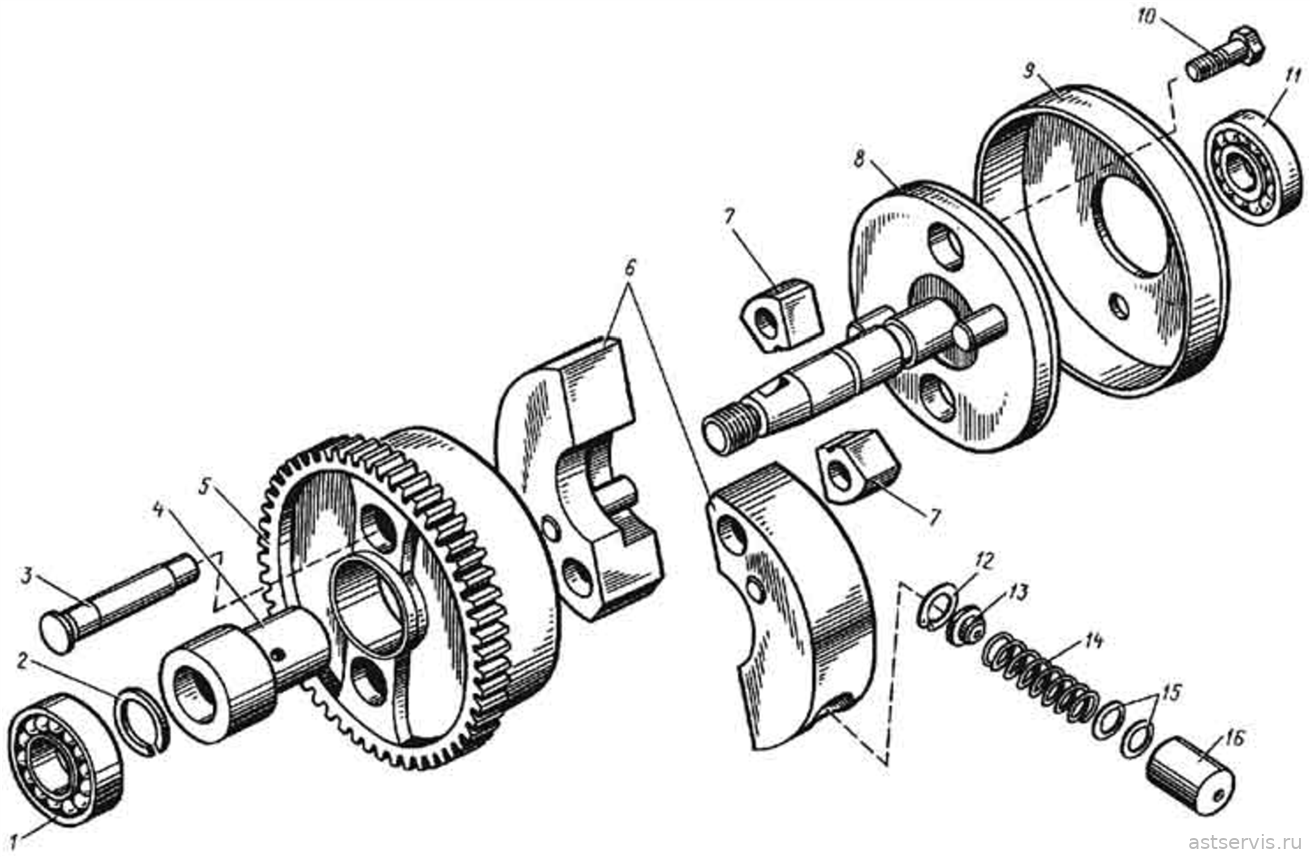

- Рисунок 34 – Муфта опережения впрыска топлива

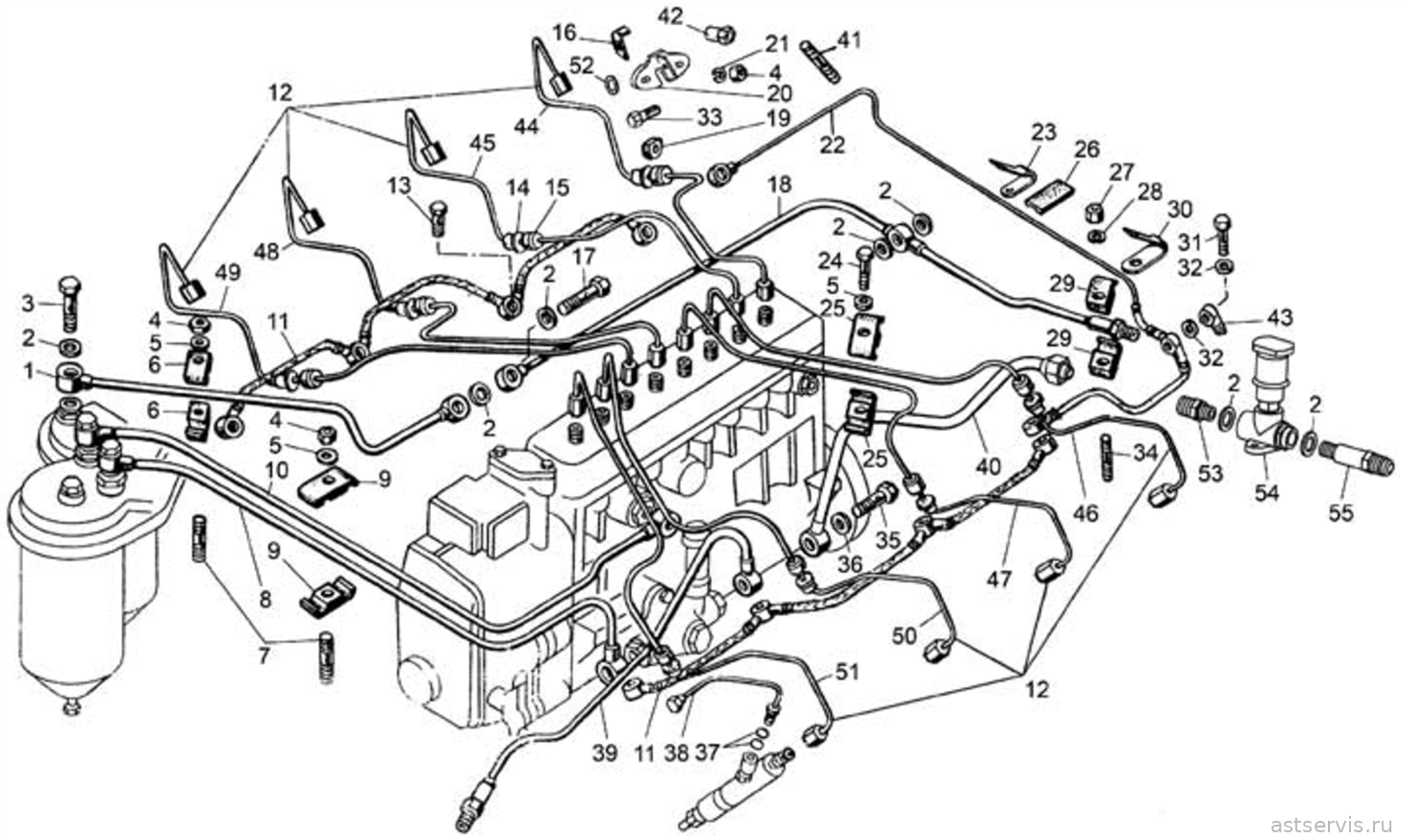

Рисунок 18 – Топливные трубопроводы
Перечень сборочных единиц и деталей к рисунку 18
Группы моделей двигателей: 1 — 8421.10; 2 — 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-05, 8424.10-08, 8481.10-05, 8481.10-07, 8486.10-02, 8486.10-03, 85226.10, 85227.10; 3 — 8424.10-04, 8424.10-06, 8424.10-07, 8522.10; 4 — 8431.10, 8435.10; 5 — 8463.10; 6 — 8481.10, 8481.10-02, 8481.10-04; 7 — 8481.10-08; 8 — 8482.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 842-1104384-10 | Трубка отводящая топливного фильтра | гр. 1–4: 1 гр. 5: — гр. 6–8: 1 | 2 634 ₽ | |
| 1 | 8463-1104384 | Трубка отводящая топливного фильтра | гр. 1–4: — гр. 5: 1 гр. 6–8: — | ||
| 2 | 312326-П | Шайба 14х19х1,5 | гр. 1–3: 7 гр. 4: 9 гр. 5–8: 7 | 90 ₽ | |
| 3 | 310096-П29 | Болт М14х1,5х30 | 1 | 214 ₽ | |
| 4 | 250511-П29 | Гайка М8х1 | гр. 1: 11 гр. 2: 11* гр. 3–6: 11 гр. 7: 19 гр. 8: 11 | 16 ₽ | |
| 5 | 252005-П29 | Шайба 8 | 7 | 10 ₽ | |
| 6 | 840-1104514 | Скоба | 2 | 57 ₽ | |
| 7 | 216531-П29 | 1,25−3n Шпилька М8х х35 1−6g | 3 | 257 ₽ | |
| 8 | 8421-1104422 | Трубка отводящая топливоподкачивающего насоса | гр. 1–4: 1 гр. 5: — гр. 6–8: 1 | 4 262 ₽ | |
| 8 | 8463-1104422 | Трубка отводящая топливоподкачивающего насоса | гр. 1–4: — гр. 5: 1 гр. 6–8: — | ||
| 9 | 840-1104446 | Скоба | 4 | 177 ₽ | |
| 10 | 8424-1104426-20 | Трубка подводящая к ТНВД | гр. 1–4: 1 гр. 5: — гр. 6: 1 гр. 7: — гр. 8: 1 | 5 431 ₽ | |
| 10 | 8424-1104426-30 | Трубка подводящая к ТНВД | гр. 1–6: — гр. 7: 1 гр. 8: — | ||
| 10 | 8463-1104426-10 | Трубка подводящая к ТНВД | гр. 1–4: — гр. 5: 1 гр. 6–8: — | ||
| 11 | 842-1104373-10 | Трубка дренажная длинная | 2 | 3 361 ₽ | |
| 12 | 840-1112402-10 | Трубка высокого давления* | 8 | 1 041 ₽ | |
| 13 | 310122-П29 | Болт М10х1х21 | 6 | 145 ₽ аналог: 116 ₽ | |
| 14 | 840-1112534 | Втулка | 8 | 53 ₽ | |
| 15 | 240-1104343 | Шайба | 8 | 67 ₽ | |
| 16 | 240-1104358 | Колодка крепления трубки | гр. 1: 8 гр. 2: 8* гр. 3–6: 8 гр. 7: — гр. 8: 8 | 198 ₽ | |
| 17 | 310236-П29 | Болт М14х1,5х48,5 | 1 | 264 ₽ | |
| 18 | 842-1104382-10 | Трубка отводящая ТНВД | гр. 1–2: 1 гр. 3: — гр. 4–8: 1 | 3 550 ₽ | |
| 18 | 8421-1104382 | Трубка отводящая ТНВД | гр. 1–2: — гр. 3: 1 гр. 4–8: — | 3 382 ₽ | |
| 19 | 240-1104344-А | Уплотнитель | гр. 1: 8 гр. 2: 8* гр. 3–6: 8 гр. 7: — гр. 8: 8 | 68 ₽ аналог: 12 ₽ | |
| 20 | 840-1112546 | Фланец | гр. 1: 8 гр. 2: 8* гр. 3–6: 8 гр. 7: — гр. 8: 8 | 595 ₽ | |
| 21 | 252135-П2 | Шайба 8.Т | 16 | 3 ₽ | |
| 22 | 8423-1104370-10 | Трубка дренажная | гр. 1: — гр. 2–7: 1 гр. 8: — | 3 960 ₽ | |
| 22 | 842-1104370-10 | Трубка дренажная | гр. 1: 1 гр. 2–7: — гр. 8: 1 | 3 975 ₽ | |
| 23 | 840-1104825 | Кляммер | 2 | 34 ₽ | |
| 24 | 201464-П29 | Болт М8х40 | 4 | 44 ₽ | |
| 25 | 840-1112528 | Скоба | 8 | 101 ₽ | |
| 26 | 840-1104336 | Прокладка | 2 | 8 ₽ | |
| 27 | 250517-П29 | Гайка М10х1,25 | гр. 1–5: 1 гр. 6: 2 гр. 7: 1 гр. 8: 2 | 15 ₽ | |
| 28 | 252136-П2 | Шайба 10.ОТ | гр. 1–5: 1 гр. 6: 2 гр. 7: 1 гр. 8: 2 | 12 ₽ | |
| 29 | 8423-1104440 | Колодка крепления трубок | гр. 1–5: — гр. 6: 4 гр. 7: — гр. 8: 4 | ||
| 29 | 840-1104440 | Колодка крепления трубок | гр. 1–5: 2 гр. 6: — гр. 7: 2 гр. 8: — | 372 ₽ | |
| 30 | 8423-1104825 | Кляммер | 1 | 69 ₽ | |
| 31 | 310239-П29 | Болт М10х1х40 | 3 | 488 ₽ аналог: 198 ₽ | |
| 32 | 312482-П34 | Шайба 10,2х14,2х1,5 | 21 | 81 ₽ | |
| 33 | 201420-П29 | Болт М6х20 | гр. 1: 8* гр. 2–6: 8 гр. 7: — гр. 8: 8 | 8 ₽ | |
| 34 | 216559-П29 | 1,5−3n Шпилька М10х х40 1,25−6g | гр. 1–5: 1 гр. 6: 2 гр. 7: 1 гр. 8: 2 | ||
| 35 | 310264-П29 | Болт М16х1,5х37 | 5 | 365 ₽ | |
| 36 | 201-1015624 | Шайба уплотнительная 16х22х2 | 10 | 90 ₽ аналог: 12 ₽ | |
| 37 | 238-1723026 | Кольцо уплотнительное | 16 | уточняем аналог: 353 ₽ | |
| 38 | 840-1104361-10 | Трубка форсунки дренажная | 8 | 1 092 ₽ | |
| 39 | 8423-1104410 | Трубка подводящая топливоподкачивающего насоса | гр. 1–5: — гр. 6: 1 гр. 7: — гр. 8: 1 | 2 634 ₽ | |
| 40 | 8421-1104410 | Трубка подводящая топливоподкачивающего насоса | гр. 1–2: 1 гр. 3–4: — гр. 5: 1 гр. 6: — гр. 7: 1 гр. 8: — | 2 800 ₽ | |
| 40 | 8421-1104410-10 | Трубка подводящая топливоподкачивающего насоса | гр. 1–2: — гр. 3: 1 гр. 4–8: — | ||
| 40 | 8431-1104410 | Трубка подводящая топливоподкачивающего насоса | гр. 1: — гр. 2: 1* гр. 3: — гр. 4: 1 гр. 5–8: — | ||
| 41 | 216527-П29 | 1,25−3n Шпилька М8х х25 1−6g | 16 | 111 ₽ | |
| 42 | 840-1112548 | Гайка специальная | гр. 1: 8 гр. 2: 8* гр. 3–6: 8 гр. 7: — гр. 8: 8 | 60 ₽ | |
| 43 | 840-1104349 | Наконечник | 1 | 249 ₽ | |
| 44 | 842-1112400-10 | Трубка 1 секции ТНВД (4 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 45 | 842-1112410-10 | Трубка 2 секции ТНВД (3 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 46 | 842-1112420-10 | Трубка 3 секции ТНВД (8 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 47 | 842-1112430-10 | Трубка 4 секции ТНВД (7 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 48 | 842-1112440-10 | Трубка 5 секции ТНВД (2 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 49 | 842-1112450-10 | Трубка 6 секции ТНВД (1 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 50 | 842-1112460-10 | Трубка 7 секции ТНВД (6 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 51 | 842-1112470-10 | Трубка 8 секции ТНВД (5 цилиндр) | гр. 1: 1 гр. 2: 1* гр. 3–6: 1 гр. 7: — гр. 8: 1 | ||
| 52 | 252004-П29 | Шайба 6 | 8 | 9 ₽ | |
| 53 | 8431-1104421 | Штуцер | гр. 2: —1** гр. 3: — гр. 4: 1 гр. 5–8: — | ||
| 54 | 37-1141010 | Насос предпусковой прокачки топлива | гр. 1: — гр. 2: 1** гр. 3: — гр. 4: 1 гр. 5–8: — | 2 881 ₽ аналог: 705 ₽ | |
| 55 | 8431-1104422 | Штуцер | гр. 2: —1** гр. 3: — гр. 4: 1 гр. 5–8: — |
Примечание - * Трубка высокого давления поз. 12 может заменять любую из трубок поз. 44 – 51 подгибанием по месту.
Примечание - * На двигателе 8481.10-07 не применяется.
Примечание - * На двигатель 8481.10-07 детали не устанавливаются.
Примечания.
1 * На двигатель 8481.10-07 детали не устанавливаются.
2 ** Для двигателя 8481.10-05.
3 ** Насос предпусковой прокачки топлива в комплекте с трубкой 8431.1104410, штуцером 8431.1104421 и штуцером 8431.1104422 может быть установлен на любой двигатель.
Примечание - * На двигателе 8481.10-07 не применяется.
Примечание - * На двигатель 8481.10-07 детали не устанавливаются.
Примечания.
1 * На двигатель 8481.10-07 детали не устанавливаются.
2 ** Для двигателя 8481.10-05.
3 ** Насос предпусковой прокачки топлива в комплекте с трубкой 8431.1104410, штуцером 8431.1104421 и штуцером 8431.1104422 может быть установлен на любой двигатель.

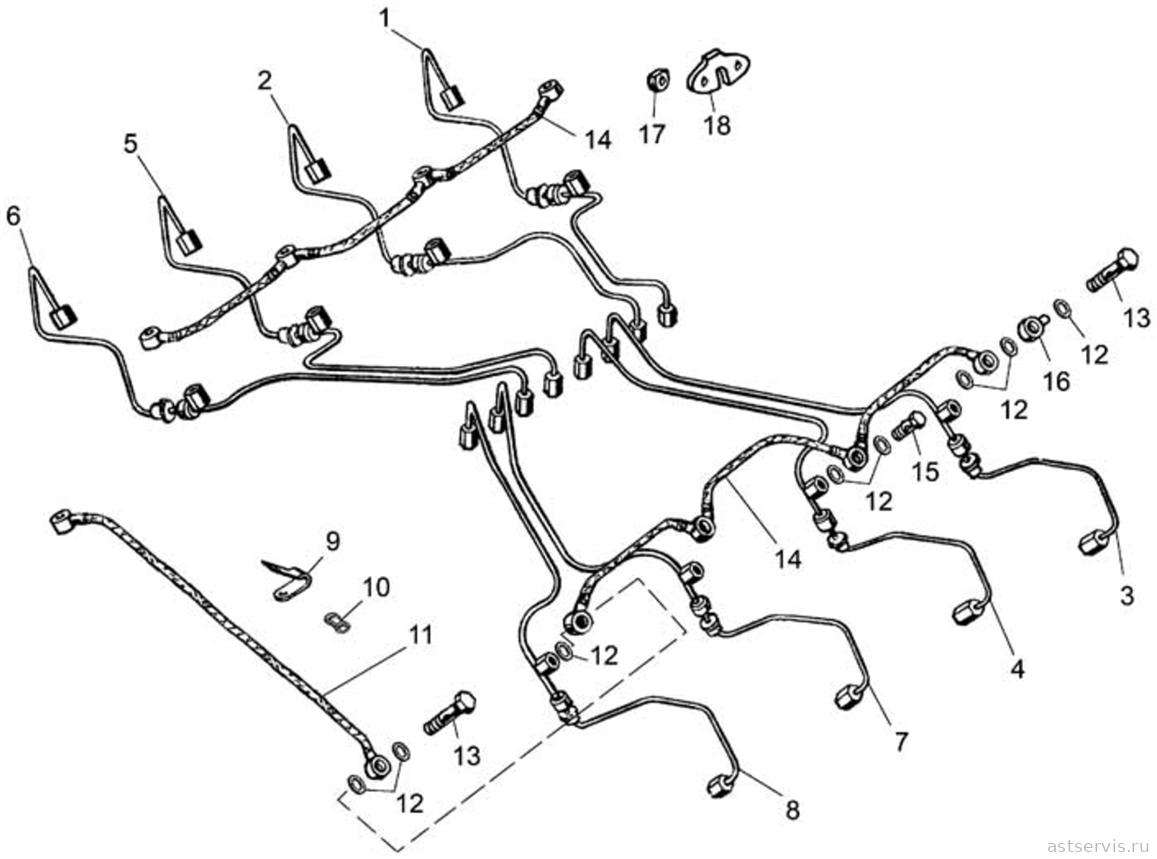

Рисунок 18а – Топливные трубопроводы
Перечень сборочных единиц и деталей к рисунку 18а
Применяемость: 8481.10-07, 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 8481-1112003 | Комплект топливопроводов высокого давления* | 1 | |||
| 1 | 8481-1112400 | Топливопровод 1 секции (4 цилиндр)* | 1 | ||
| 2 | 8481-1112410 | Топливопровод 2 секции (3 цилиндр)* | 1 | ||
| 3 | 8481-1112420 | Топливопровод 3 секции (8 цилиндр)* | 1 | ||
| 4 | 8481-1112430 | Топливопровод 4 секции (7 цилиндр)* | 1 | ||
| 5 | 8481-1112440 | Топливопровод 5 секции (2 цилиндр)* | 1 | ||
| 6 | 8481-1112450 | Топливопровод 6 секции (1 цилиндр)* | 1 | ||
| 7 | 8481-1112460 | Топливопровод 7 секции (6 цилиндр)* | 1 | ||
| 8 | 8481-1112470 | Топливопровод 8 секции (5 цилиндр)* | 1 | ||
| 9 | 315466-П29 | Кляммер | 2 | 39 ₽ | |
| 10 | 840-1022860 | Амортизатор | 2 | 34 ₽ | |
| 11 | 8481-1104620 | Трубка дренажная | 1 | 1 805 ₽ | |
| 12 | 312482-П34 | Прокладка 10х14х1,5 | 19 | 81 ₽ | |
| 13 | 310239-П29 | Болт М10х1х37 | 3 | 488 ₽ аналог: 198 ₽ | |
| 14 | 842-1104373 | Трубка топливная дренажная форсунок | 2 | ||
| 15 | 310122-П29 | Болт М10х1х22 | 5 | 145 ₽ аналог: 116 ₽ | |
| 16 | 840-1104349 | Наконечник | 1 | 249 ₽ | |
| 17 | 8481-1104344 | Уплотнитель | 8 | ||
| 18 | 8481-1104345 | Фланец | 8 | ||
| 279 | Датчик утечек топлива ДУТ-2** | 1 |
Примечания.
1 * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
2 ** Детали установки и подсоединения датчика не поставляются.
1 * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
2 ** Детали установки и подсоединения датчика не поставляются.
Рисунок 19 – Фильтр грубой очистки топлива
Перечень сборочных единиц и деталей к рисунку 19
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840-1105010 | Фильтр грубой очистки топлива* | 2** | 7 121 ₽ | |
| 2 | 840-1105084 | Фланец | 2 | ||
| 3 | 840-1117144 | Пробка сливная | 2 | ||
| 4 | 840-1105050 | Стакан фильтра | 3 | ||
| 5 | 840-1028087 | Кольцо пружинное | 2 | уточняем | |
| 6 | 252017-П2 | Шайба 16 | 4 | ||
| 7 | 840-1105408 | Пружина | 2 | ||
| 8 | 840-1105412 | Диск | 18 | ||
| 9 | 310096-П29 | Болт | 4 | 214 ₽ | |
| 10 | 312326-П29 | Прокладка | 8 | ||
| 11 | 236-1104429 | Наконечник топливной трубки | 4 | 241 ₽ | |
| 12 | 316184-П29 | Пробка | 2 | 130 ₽ | |
| 13 | 312482-П34 | Прокладка | 2 | 81 ₽ | |
| 14 | 201460-П29 | Болт М8х30 | 8 | 7 ₽ | |
| 15 | 252135-П2 | Шайба 8.Т | 8 | 3 ₽ | |
| 16 | 840-1105015 | Крышка | 2 | ||
| 17 | 2531112221 | Кольцо | 2 | 132 ₽ | |
| 18 | 252138-П2 | Шайба 14.ОТ | 2 | 17 ₽ | |
| 19 | 840-1105406 | Ось фильтра | 2 |
Примечания.
1 * Фильтр в сборе производит ЯМ3.
2 ** На двигателях 8486.10-02, 8486.10-03 применен в количестве одной штуки, на двигателе 8424.10-03 данный фильтр не используется. Детали установки и подсоединения фильтра не поставляются.
1 * Фильтр в сборе производит ЯМ3.
2 ** На двигателях 8486.10-02, 8486.10-03 применен в количестве одной штуки, на двигателе 8424.10-03 данный фильтр не используется. Детали установки и подсоединения фильтра не поставляются.
Рисунок 20 – Привод управления регулятором
Перечень сборочных единиц и деталей к рисунку 20
Группы моделей двигателей: 1 — 8424.10-021, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8431.10, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8482.10, 8486.10-02, 8486.10-03, 8522.10, 85226.10, 85227.10; 2 — 8421.10, 8424.10, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-08, 8431.10, 8463.10; 3 — 8481.10-07, 8481.10-08, 8424.10-021
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | |||||
| 1 | 8423-1108039 | Кронштейн вала привода | 1 | 1 | — | 1 404 ₽ | |
| 2 | 216526-П29 | 1,25−3n Шпилька М8х х22 1−6g | 4 | 4 | — | 105 ₽ | |
| 3 | 840-1108040 | Втулка | 2 | 2 | — | ||
| 4 | 252135-П2 | Шайба 8.Т | 8 | 8 | 4 | 3 ₽ | |
| 5 | 250511-П29 | Гайка М8х1 | 4 | 4 | — | 16 ₽ | |
| 6 | 312328-П29 | Шайба 12 | 2 | 2 | — | ||
| 7 | 4598246256 | Шпонка сегментная 3х5 | 2 | 2 | — | 152 ₽ | |
| 8 | 8423-1108045 | Вал привода | 1 | 1 | — | ||
| 9 | 250510-П29 | Гайка М8 | 6 | 6 | 6 | 7 ₽ | |
| 10 | 840-1108072 | Рычаг вала | 2 | 2 | — | 557 ₽ | |
| 11 | 840-1108061 | Палец шаровой | 2 | 2 | 2 | 70 ₽ | |
| 12 | 252134-П2 | Шайба 6.Т | 2 | 2 | — | 3 ₽ | |
| 13 | 201422-П29 | Болт М6х25 | 2 | 2 | — | 12 ₽ | |
| 14 | 840-1108056 | Наконечник тяги | 2 | 2 | 2 | 155 ₽ | |
| 15 | 204-1108058 | Пружина наконечника | 2 | 2 | 2 | 5 ₽ | |
| 16 | 204-1108059 | Сухарь наконечника | 2 | 2 | 2 | 21 ₽ | |
| 17 | 204-1108060 | Пробка | 2 | 2 | 2 | 34 ₽ | |
| 18 | 258003-П29 | Шплинт 1,5х20 | 2 | 2 | 2 | 5 ₽ | |
| 19 | 8423-1108051 | Тяга привода | 1 | — | — | ||
| 19 | 8463-1108051 | Тяга привода | — | 1 | — | ||
| 19 | 8481-1108051-07 | Тяга привода | — | — | 1 | ||
| 20 | 840-1108054 | Наконечник в сборе | 2 | 2 | 2 | 414 ₽ | |
| 8423-1108050-10 | Тяга рычага управления регулятором в сборе | 1 | — | — | 1 339 ₽ | ||
| 8463-1108050 | Тяга рычага управления регулятором в сборе | — | 1 | — | |||
| 8481-1108050-07 | Тяга рычага управления регулятором в сборе | — | — | 1 | |||
| 21 | 8423-1108134-10 | Накладка рычага | 1 | — | 1 | ||
| 21 | 8463-1108134 | Накладка рычага | — | 1 | — | ||
| 22 | 201456-П29 | Болт М8х20 | 2 | 2 | 2 | 14 ₽ аналог: 12 ₽ | |
Рисунок 20а – Привод управления регулятором
Перечень сборочных единиц и деталей к рисунку 20а
Применяемость: 8421.10, 8424.10, 8424.10-03, 8424.10-031, 8424.10-033
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 204-1108060 | Пробка | 2 | 34 ₽ | |
| 2 | 204-1108059 | Сухарь наконечника | 2 | 21 ₽ | |
| 3 | 204-1108058 | Пружина наконечника | 2 | 5 ₽ | |
| 4 | 840-1108056 | Наконечник | 2 | 155 ₽ | |
| 5 | 258003-П29 | Шплинт 1,5х20 | 2 | 5 ₽ | |
| 6 | 250510-П29 | Гайка М8 | 4 | 7 ₽ | |
| 7 | 842-1108051 | Тяга рычага | 1 | ||
| 8 | 840-1108054 | Наконечник в сборе | 2 | 414 ₽ | |
| 9 | 252135-П2 | Шайба 8.Т | 6 | 3 ₽ | |
| 10 | 840-1108061 | Палец шаровой | 2 | 70 ₽ | |
| 11 | 840-1108072 | Рычаг | 2 | 557 ₽ | |
| 12 | 201422-П29 | Болт М6х25 | 2 | 12 ₽ | |
| 13 | 252134-П2 | Шайба 6.Т | 2 | 3 ₽ | |
| 14 | 312328-П29 | Шайба 12 | 2 | ||
| 15 | 840-1108040 | Втулка | 2 | ||
| 16 | 842-1108138 | Кронштейн вала привода правый | 1 | ||
| 17 | 842-1108045 | Вал привода | 1 | 5 357 ₽ | |
| 18 | 4598246256 | Шпонка 3х5 | 2 | 152 ₽ | |
| 19 | 201460-П29 | Болт М8х30 | 4 | 7 ₽ | |
| 20 | 842-1108039 | Кронштейн вала привода левый | 1 |
Рисунок 20б – Привод управления регулятором
Перечень сборочных единиц и деталей к рисунку 20б
Применяемость: 85226.10, 85227.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8481-1108045 | Вал привода управления регулятором | 1 | 6 955 ₽ | |
| 2 | 4598246256 | Шпонка сегментная | 2 | 152 ₽ | |
| 3 | 840-1108040 | Втулка | 2 | ||
| 4 | 312328-П29 | Шайба 12 | 2 | ||
| 5 | 8423-1108039 | Кронштейн вала привода | 1 | 1 404 ₽ | |
| 6 | 252005-П29 | Шайба 8 | 4 | 10 ₽ | |
| 7 | 252135-П2 | Шайба 8.Т | 8 | 3 ₽ | |
| 8 | 201456-П29 | Болт М8х20 | 4 | 14 ₽ аналог: 12 ₽ | |
| 9 | 250510-П29 | Гайка М8 | 8 | 7 ₽ | |
| 10 | 840-1108072 | Рычаг | 2 | 557 ₽ | |
| 11 | 8481-1108350-10 | Тяга рычага управления регулятором с наконечниками | 1 | 3 616 ₽ | |
| 12 | 840-1108054 | Наконечник | 4 | 414 ₽ | |
| 13 | 8481-1108351-10 | Тяга рычага | 1 | ||
| 14 | 8481-1108360-10 | Тяга рычага пневмопривода с наконечниками | 1 | 4 272 ₽ | |
| 15 | 8481-1108361-10 | Тяга рычага | 1 | ||
| 16 | 201422-П29 | Болт М6х25 | 2 | 12 ₽ | |
| 17 | 252134-П | Шайба 6.Т | 2 | ||
| 18 | 8481-1108330-10 | Кронштейн | 1 | ||
| 19 | 201563-П29 | Болт М12х1,25х30 | 2 | 21 ₽ | |
| 20 | 252137-П29 | Шайба 12.ОТ | 2 |
Рисунок 20в – Привод управления регулятором
Перечень сборочных единиц и деталей к рисунку 20в
Применяемость: 8431.10, 8435.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 201422-П29 | Болт М6х25 | 2 | 12 ₽ | |
| 2 | 252134-П | Шайба 6.Т | 2 | ||
| 3 | 8435-1108075 | Рычаг | 1 | ||
| 4 | 840-1108040 | Втулка | 2 | ||
| 5 | 312328-П29 | Шайба 12 | 2 | ||
| 6 | 8435-1108045 | Вал привода управления | 1 | ||
| 7 | 8435-1108039 | Кронштейн | 1 | ||
| 8 | 840-1108072 | Рычаг | 1 | 557 ₽ | |
| 9 | 252135-П2 | Шайба 8.Т | 4 | 3 ₽ | |
| 10 | 250510-П29 | Гайка М8 | 6 | 7 ₽ | |
| 11 | 250511-П29 | Гайка М8х1 | 2 | 16 ₽ | |
| 12 | 216526-П29 | 1,25−3n Шпилька М8х х22 1−6g | 2 | 105 ₽ | |
| 13 | 4598246256 | Шпонка сегментная 3х5 | 2 | 152 ₽ | |
| 14 | 8435-1108050 | Тяга с наконечниками | 1 | ||
| 15 | 840-1108054 | Наконечник | 2 | 414 ₽ | |
| 16 | 8435-1108051 | Тяга | 1 | ||
| 17 | 8435-1108134 | Накладка | 1 | ||
| 18 | 201454-П29 | Болт М8х16 | 2 | 16 ₽ |
Рисунок 21 – Привод рычага останова ТНВД
Перечень сборочных единиц и деталей к рисунку 21
Группы моделей двигателей: 1 — 85226.10, 85227.10; 2 — 8481.10-07, 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 1 | 8481-1108411 | Тяга | 1 | 1 | ||
| 2 | 250508-П29 | Гайка М6 | 3 | 3 | 9 ₽ | |
| 3 | ЭМ-06 | Электромагнит* | 1 | 1 | ||
| 4 | 252134-П2 | Шайба 6.Т | 2 | 2 | 3 ₽ | |
| 5 | 201416-П29 | Болт М6х16 | 2 | 2 | 6 ₽ | |
| 6 | 8481-1108111 | Кронштейн | 1 | 1 | 626 ₽ | |
| 7 | 201454-П29 | Болт М8х16 | 2 | — | 16 ₽ | |
| 7 | 201452-П29 | Болт М8х12 | — | 2 | 12 ₽ | |
| 8 | 252135-П2 | Шайба 8.Т | 2 | 2 | 3 ₽ | |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям. Привод может быть установлен на любой двигатель.
Рисунок 23 – Насос топливоподкачивающий
Перечень сборочных единиц и деталей к рисунку 23
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 44-1106010-01 | Насос топливоподкачивающий (в сборе)* | 1 | 4 016 ₽ | ||
| 1 | 44-1106013-10 | Корпус насоса | 1 | 1 965 ₽ | |
| 2 | 312768-П | Прокладка | 2 | 127 ₽ | |
| 3 | 316617-П29 | Ввертыш | 2 | ||
| 4 | 240-1106285 | Прокладка насоса | 1 | ||
| 5 | 4595361005 | Cn 12 Шпилька М6х х16 4h 10 | 3 | ||
| 6 | 236-1106256 | Кольцо стопорное | 1 | уточняем | |
| 7 | 33-1106222 | Шток со втулкой | 1 | уточняем | |
| 8 | 33-1106223 | Втулка | 1 | ||
| 9 | 33-1106338 | Шток | 1 | ||
| 10 | 42-1106240-20 | Толкатель поршня | 1 | 993 ₽ | |
| 11 | 236-1106246-Б | Сухарь толкателя | 1 | 131 ₽ | |
| 12 | 42-1106242-10 | Ролик толкателя | 1 | 228 ₽ | |
| 13 | 42-1106244-10 | Ось ролика | 1 | 172 ₽ | |
| 236Т-1106288-В | Насос топливопрокачивающий (в сборе)* | 1 | |||
| 14 | 236-1106342 | Колпачок защитный | 1 | 51 ₽ | |
| 15 | 236-1106314-В | Рукоятка | 1 | ||
| 16 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса | 1 | ||
| 17 | 236-1106298-Е | Поршень топливопрокачивающего насоса | 1 | ||
| 18 | 2531112053 | Кольцо 006-010-25-2-1 | 1 | ||
| 19 | 236-1106264 | Клапан топливоподкачивающего насоса | 4 | 140 ₽ | |
| 20 | 236-1106272 | Пружина клапана | 4 | ||
| 21 | 852212 | Шайба | 4 | 145 ₽ | |
| 22 | 236Т-1106276 | Пробка клапана | 3 | ||
| 23 | 2531113064 | Кольцо 016-020-25-2-2 | 1 | ||
| 24 | 236-1106306-Б | Кольцо | 1 | ||
| 25 | 236-1106324-Г | Корпус цилиндра | 1 | ||
| 26 | 236-1106228 | Поршень топливоподкачивающего насоса | 1 | ||
| 27 | 236-1106232 | Пружина поршня | 1 | ||
| 28 | 2531113073 | Кольцо 024-028-25-2-2 | 1 | ||
| 29 | 44-1106234 | Пробка пружины | 1 | ||
| 30 | 250508-П29 | Гайка М6 | 3 | 9 ₽ | |
| 31 | 252134-П29 | Шайба 6.Т | 3 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям
Рисунок 24 – Регулятор частоты вращения
Перечень сборочных единиц и деталей к рисунку 24
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 236-1110136-Б | Ось кулисы | 1 | 326 ₽ | |
| 2 | 60-1110220-02 | Ползун кулисы | 1 | 125 ₽ | |
| 3 | 60-1110132 | Кулиса | 1 | 1 063 ₽ | |
| 4 | 175-1110227 | Пружина фиксатора | 1 | 96 ₽ | |
| 5 | 236-1110372-Б | Фиксатор кулисы | 1 | 154 ₽ | |
| 6 | 2531112013 | Кольцо 005-008-19-2-1 | 2 | 31 ₽ | |
| 7 | 312370 | Шайба | 1 | ||
| 8 | 250508-П29 | Гайка М6 | 4 | 9 ₽ | |
| 9 | 852920 | Гайка колпачковая | 1 | 57 ₽ | |
| 10 | 252154-П29 | Шайба 6.Л | 12 | 3 ₽ | |
| 11 | 310611-П29 | Винт | 1 | уточняем | |
| 12 | 236-1110490 | Пружина буферная | 1 | 90 ₽ | |
| 13 | 60-1110492-10 | Корпус буферной пружины | 1 | ||
| 14 | 311511-П15 | Контргайка | 1 | ||
| 15 | 852380-П29 | Винт | 3 | 31 ₽ | |
| 16 | 60-1110498-01 | Крышка смотрового люка | 1 | уточняем | |
| 17 | 310600-П29 | Винт | 1 | 112 ₽ | |
| 18 | 852003-П29 | Болт регулировочный | 1 | ||
| 19 | 852880-П29 | Пробка | 1 | 209 ₽ | |
| 20 | 313955-П29 | Заглушка | 1 | ||
| 21 | 236-1110482 | Кольцо уплотнительное | 1 | 41 ₽ | |
| 22 | 236-1110476-Б | Втулка вала | 2 | 268 ₽ | |
| 23 | 2531113064 | Кольцо 016-020-25-2-2 | 2 | ||
| 24 | 236-1110499-А3 | Прокладка крышки смотрового люка | 1 | 212 ₽ | |
| 25 | 852369-П29 | Винт-заглушка | 2 | ||
| 26 | 852205 | Шайба | 2 | 111 ₽ | |
| 27 | 310612-П29 | Винт | 1 | 137 ₽ | |
| 28 | 236-1110154-А | Прокладка крышки регулятора | 1 | ||
| 29 | 852364 | Винт | 1 | ||
| 30 | 250511-П15 | Гайка М8х1 | 1 | ||
| 31 | 236-1110089 | Пружина компенсационная | 1 | 9 ₽ | |
| 32 | 236-1110088 | Ось рычагов | 1 | 172 ₽ | |
| 33 | 312700-П15 | Шайба | 1 | ||
| 34 | 60-1110080 | Рычаг двуплечий | 1 | 413 ₽ | |
| 35 | 238НБ-1110406-А2 | Рычаг регулятора | 1 | 1 239 ₽ | |
| 36 | 852350-П15 | Винт регулировочный | 1 | ||
| 37 | 601110462*или | Пружина регулятора | 1 | ||
| 90-1110462-10 | Пружина регулятора* | 1 | 205 ₽ | ||
| 38 | 60-1110466 | Рычаг пружины | 1 | 415 ₽ | |
| 39 | 60-1110438 | Пружина рычага рейки с зацепом (в сборе) | 1 | 145 ₽ | |
| 40 | 423-1110454-01 | Тяга рейки с планкой пружинной и щитком | 1 | 447 ₽ | |
| 41 | 4593465503 | Болт | 1 | ||
| 42 | 423-1110412 | Корректор | 1 | 241 ₽ | |
| 43 | 240Б-1110414-Б | Пружина корректора | 1 | уточняем | |
| 44 | 312370-П29 | Шайба | 4 | 21 ₽ | |
| 45 | 240Б-1110416 | Корпус пружины корректора | 1 | 148 ₽ | |
| 46 | 311512-П15 | Контргайка | 1 | ||
| 47 | 852357 | Винт регулировочный | 1 | ||
| 48 | 852020-П29 | Болт регулировочный | 1 | ||
| 49 | 236-1110433 | Серьга регулятора | 1 | 228 ₽ | |
| 50 | 317849-П15 | Палец | 1 | ||
| 51 | 236-1110066 | Ось упорной пяты | 1 | 233 ₽ | |
| 52 | 258012-П15 | Шплинт разводной | 4 | ||
| 53 | 60-1110441-01 | Рычаг рейки в сборе | 1 | 283 ₽ | |
| 54 | 236-1110151 | Рычаг управления регулятором | 1 | 387 ₽ | |
| 55 | 312347-П15 | Шайба | 1 | ||
| 56 | 236-1110471 | Кольцо пружинное упорное | 1 | 57 ₽ | |
| 57 | 902-1110467-10 | Вал рычага пружины | 1 | 410 ₽ | |
| 58 | 314003-П | Шпонка сегментная | 1 | 148 ₽ | |
| 59 | 236-1110200или | Винт регулировочный | 1 | ||
| 175-1110200 | (подбор) | 92 ₽ | |||
| 60 | 852381-П29 | Винт | 5 | 67 ₽ | |
| 61 | 60-1110129 | Крышка регулятора | 1 | 2 445 ₽ | |
| 62 | 236-1110134-Б | Ввертыш оси кулисы | 1 | 173 ₽ | |
| 63 | 236-1110394 | Кольцо уплотнительное | 1 | ||
| 64 | 236-1110396 | Пружина возвратная | 1 | 73 ₽ | |
| 65 | 236-1110398 | Крышка пружины | 1 | 156 ₽ | |
| 66 | 42-1110380-13 | Рычаг останова в сборе | 1 | 469 ₽ | |
| 67 | 852006-П29 | Болт | 1 | ||
| 68 | 236-1110065-Б | Пята упорная | 1 | 510 ₽ | |
| 69 | 8102 | Подшипник муфты грузов | 1 | ||
| 70 | 236-1110067 | Кольцо пружинное | 1 | 37 ₽ | |
| 71 | 60-1110006-02 | Муфта грузов | 1 | ||
| 72 | 175-1110320 | Груз регулятора в сборе | 2 | 642 ₽ | |
| 73 | 252134-П29 | Шайба 6.Т | 1 | ||
| 66 | 42-1110380-13 | Рычаг останова в сборе | 1 | 469 ₽ | |
| 67 | 852006-П29 | Болт | 1 | ||
| 68 | 236-1110065-Б | Пята упорная | 1 | 510 ₽ | |
| 69 | 8102 | Подшипник муфты грузов | 1 | ||
| 70 | 236-1110067 | Кольцо пружинное | 1 | 37 ₽ | |
| 71 | 60-1110006-02 | Муфта грузов | 1 | ||
| 72 | 175-1110320 | Груз регулятора в сборе | 2 | 642 ₽ | |
| 73 | 252134-П29 | Шайба 6.Т | 1 | ||
| 74 | 201418-П29 | Болт М6х16 | 1 | 7 ₽ | |
| 75 | 236-1110532 | Ролик груза | 2 | 173 ₽ | |
| 175-1110300 | Державка грузов со стаканом в сборе | 1 | 4 280 ₽ | ||
| 76 | 175-1110304 | Державка грузов | 1 | 991 ₽ | |
| 77 | 202 | Шарикоподшипник | 1 | ||
| 78 | 236-1110051-В | Валик державки грузов | 1 | 447 ₽ | |
| 79 | 201416-П29 | Болт М6х12 | 1 | 6 ₽ | |
| 80 | 252134-П29 | Шайба 6.Т | 1 | ||
| 81 | 200 | Шарикоподшипник | 1 | ||
| 82 | 310140-П15 | Болт | 3 | ||
| 83 | 312529-П15 | Шайба | 3 | 38 ₽ | |
| 84 | 236-1110042 | Стопор пружинный | 1 | 35 ₽ | |
| 85 | 236-1110558-Б | Стакан подшипников | 1 | ||
| 86 | 311200-П29 | Винт | 3 | 96 ₽ | |
| 87 | 84-1110022 | Корпус регулятора | 1 | 2 690 ₽ | |
| 88 | 258639-П15 | Штифт | 3 | ||
| 89 | 260003-П15 | Палец | 1 | ||
| 90 | 236-1110518-Б | Втулка ведущей шестерни | 1 | 404 ₽ | |
| 91 | 236-1110516-Б2 | Шестерня ведущая | 1 | ||
| 92 | 236-1110517-Б2 | Сухарь шестерни | 4 | 54 ₽ | |
| 93 | 236-1110521 | Фланец втулки | 1 | 592 ₽ | |
| 94 | 312556-П15 | Шайба стопорная | 1 | ||
| 95 | 250634-П15 | Гайка М14х1,5 | 1 | ||
| 96 | 236-1110049 | Ось груза регулятора | 2 | 148 ₽ |
Примечание - * применяется в зависимости от конструкции.
Рисунок 25 – Корректор подачи топлива по наддуву
Перечень сборочных единиц и деталей к рисунку 25
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 423-1110860-20 | Корректор подачи топлива* | 1 | 11 415 ₽ | ||
| (423.1110 860-10*) | (в сборе) | ||||
| 1 | 423-1110880-10 | Корпус мембраны | 1 | 926 ₽ | |
| 2 | 421-1110895 | Прокладка крышки | 1 | ||
| 3 | 423-1110893 | Крышка корректора | 1 | 1 078 ₽ | |
| 4 | 252134-П29 | Шайба 6.Т | 2 | ||
| 5 | 201430-П29 | Болт М6х45 | 2 | ||
| 6 | 310048-П29 | Болт | 2 | ||
| 7 | 252135-П2 | Шайба 8.Т | 2 | 3 ₽ | |
| 8 | 421-1110830 | Колпачок корпуса | 1 | 282 ₽ | |
| 9 | 312327-П | Прокладка | 1 | ||
| 10 | 311448-П15 | Гайка | 1 | ||
| 11 | 421-1110828-11 | Корпус пружины | 1 | 163 ₽ | |
| 12 | 421-1110826-20 | Пружина корректора | 1 | 100 ₽ | |
| 13 | 421-1110786-10 | Золотник | 1 | 859 ₽ | |
| 14 | 42-1111902 | Ввертыш | 1 | 257 ₽ | |
| 15 | 312367-П | Прокладка | 1 | 42 ₽ | |
| 16 | 421-1110881 | Прокладка | 1 | 145 ₽ | |
| 17 | 421-1110899 | Рычаг корректора | 1 | 713 ₽ | |
| 18 | 421-1110901 | Ось рычага | 1 | 190 ₽ | |
| 19 | 421-1110905(421-1110905-10) | Пружина | 1 | ||
| 20 | 421-1110897 | Шток мембраны | 1 | ||
| 21 | 318-85283 | Гайка | 1 | ||
| 22 | 421-1110898 | Втулка штока | 1 | ||
| 23 | 852921 | Шайба | 1 | ||
| 24 | 421-1110882 | Фланец | 1 | ||
| 25 | 421-1110878-01 | Мембрана | 1 | ||
| 26 | 421-1110802 | Пружина поршня | 1 | 105 ₽ | |
| 27 | 423-1110866 | Корпус корректора | 1 | 1 193 ₽ | |
| 28 | 423-1110932 | Пружина гильзы | 1 | 61 ₽ | |
| 29 | 421-1110869 | Прокладка | 1 | 158 ₽ | |
| 30 | 423-1110930 | Гильза упора | 1 | 724 ₽ | |
| 31 | 421-1110800 | Поршень корректора | 1 | 1 296 ₽ | |
| 32 | 423-1110923 | Проставка | 1 | 1 070 ₽ | |
| 33 | 423-1110925-10 | Упор | 1 | уточняем | |
| 34 | 236-1014272 | Прокладка | 1 | 12 ₽ | |
| 35 | 423-1110921 | Фланец | 1 | 197 ₽ | |
| 36 | 852010-П29 | Болт | 2 | 137 ₽ | |
| 37 | 250508-П29 | Гайка М6 | 4 | 9 ₽ | |
| 38 | 252154-П29 | Шайба 6.Л | 2 | 3 ₽ | |
| 39 | 423-1110924 | Прокладка | 1 | 117 ₽ | |
| 40 | 216504-П29 | Шпилька | 2 | ||
| 41 | 423-1110927-10 | Рычаг корректора | 1 | ||
| 42 | 852753 | Штифт | 1 | ||
| 43 | 310062-П29 | Болт | 1 | ||
| 44 | 318-85205 | Болт | 2 | уточняем | |
| 45 | 312482-П34 | Шайба | 4 | 81 ₽ | |
| 46 | 8421-1111538 | Трубка подвода воздуха | 1 | ||
| 47 | 310611-П15 | Винт | 4 | ||
| 48 | 421-1110894 | Крышка мембраны | 1 | 557 ₽ | |
| 49 | 312370-П13 | Шайба | 1 | ||
| 50 | 312325-П15 | Шайбa | 1 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
Рисунок 26 – Топливный насос высокого давления
Перечень сборочных единиц и деталей к рисунку 26
Группы моделей двигателей: 1 — 8424.10-03, 8424.10-033, 8424.10-08, 8431.10, 8463.10; 2 — 8424.10, 8424.10-021, 8424.10-05, 8424.10-07; 3 — 8424.10-04, 8424.10-06; 4 — 8421.10; 5 — 8424.10-031; 6 — 8481.10-02, 8481.10-04; 7 — 8481.10, 8482.10; 8 — 8486.10-02; 9 — 8486.10-03; 10 — 8522.10, 85226.10, 85227.10; 11 — 8435.10, 8481.10-05, 8481.10-07, 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 17-1111005 | Топливный насос высокого давления в сборе* | гр. 1: 1 гр. 2–11: — | 135 874 ₽ | ||
| 17-1111005-10 | Топливный насос высокого давления в сборе* | гр. 1: — гр. 2: 1 гр. 3–11: — | 135 874 ₽ | ||
| 17-1111005-20 | Топливный насос высокого давления в сборе* | гр. 1–2: — гр. 3: 1 гр. 4–11: — | 135 874 ₽ | ||
| 17-1111005-30 | Топливный насос высокого давления в сборе* | гр. 1–3: — гр. 4: 1 гр. 5–11: — | 135 874 ₽ | ||
| 17-1111005-40 | Топливный насос высокого давления в сборе* | гр. 1–4: — гр. 5: 1 гр. 6–11: — | 135 874 ₽ | ||
| 171-1111005 | Топливный насос высокого давления в сборе* | гр. 1–5: — гр. 6: 1 гр. 7–11: — | 138 543 ₽ | ||
| 171-1111005-10 | Топливный насос высокого давления в сборе* | гр. 1–6: — гр. 7: 1 гр. 8–11: — | 138 543 ₽ | ||
| 171-1111005-20 | Топливный насос высокого давления в сборе* | гр. 1–7: — гр. 8: 1 гр. 9–11: — | 138 543 ₽ | ||
| 171-1111005-30 | Топливный насос высокого давления в сборе* | гр. 1–8: — гр. 9: 1 гр. 10–11: — | 138 543 ₽ | ||
| 171-1111005-40 | Топливный насос высокого давления в сборе* | гр. 1–9: — гр. 10: 1 гр. 11: — | 138 543 ₽ | ||
| 171-1111005-50 | Топливный насос высокого давления в сборе* | гр. 1–10: — гр. 11: 1 | 138 543 ₽ |
Группы моделей двигателей: 1 — 8424.10-03, 8424.10-033, 8424.10-08, 8431.10, 8463.10; 2 — 8424.10, 8424.10-021, 8424.10-05, 8424.10-07; 3 — 8424.10-04, 8424.10-06; 4 — 8421.10; 5 — 8424.10-031; 6 — 8481.10-02, 8481.10-04; 7 — 8481.10, 8482.10; 8 — 8486.10-02; 9 — 8486.10-03; 10 — 8522.10, 85226.10, 85227.10; 11 — 8435.10, 8481.10-05, 8481.10-07, 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 17-1111021 | Корпус топливного насоса с втулками рейки | 1 | ||
| 2 | 42-1111087 | Шайба дистанционная | 2 | 82 ₽ | |
| 3 | 6-7506А | Подшипник кулачкового вала | 2 | 870 ₽ | |
| 4 | 42-1111077 | Втулка подшипника | 1 | 855 ₽ | |
| 5 | 42-1111082 | Кольцо упорное | 1 | 131 ₽ | |
| 6 | 42-1111181-02 | Рейка насоса | 1 | ||
| 7 | 17-1111110 | Толкатель плунжера в сборе | 8 | 4 738 ₽ | |
| 8 | 42-1111124 | Ось ролика | 8 | ||
| 9 | 17-1111114 | Толкатель плунжера | 8 | ||
| 10 | 17-1111118 | Ролик толкателя | 8 | 429 ₽ | |
| 11 | 17-1111115 | Кольцо стопорное | 8 | 41 ₽ | |
| 12 | 17-1111130 | Секция топливного насоса (в сборе) | 8 | ||
| 13 | 852619-П | Шайба | 3 | ||
| 14 | 42-1111902 | Ввертыш | 1 | 257 ₽ | |
| 15 | 312482-П | Прокладка | 5 | ||
| 16 | 316126-П29 | Пробка | 1 | ||
| 17 | 42-1111386 | Прокладка регулировочная | 32 (макс.) | 51 ₽ | |
| 18 | 42-1111385-01 | Прокладка регулировочная | 48 (макс.) | 17 ₽ | |
| 19 | 312768-П | Прокладка | 3 | 127 ₽ | |
| 20 | 316186-П29 | Пробка | 1 | 180 ₽ | |
| 21 | 312355-П29 | Шайба | 4 | ||
| 22 | 252136-П2 | Шайба 10.ОТ | 4 | 12 ₽ | |
| 23 | 200461-П29 | Болт М10х90 | 4 | 165 ₽ | |
| 24 | 42-1111412 | Крышка защитная | 1 | ||
| 25 | 42-1111414 | Винт крепления крышки | 4 | 118 ₽ | |
| 26 | 250517-П29 | Гайка М10х1,25 | 16 | 15 ₽ | |
| 27 | 252156-П29 | Шайба 10.Л | 16 | ||
| 28 | 852301 | Шпилька | 16 | ||
| 29 | 17-1111375 | Фланец нажимной | 8 | ||
| 30 | 8421-1111538 | Трубка подвода масла (в сборе) | 1 | ||
| 31 | 312630-П | Прокладка | 1 | 60 ₽ | |
| 32 | 42-1111032 | Ввертыш экранированный | 1 | 226 ₽ | |
| 33 | 310122-П29 | Болт | 2 | 145 ₽ аналог: 116 ₽ | |
| 34 | 6007-1111282-01 | Клапан перепускной (в сборе) | 1 | ||
| 35 | 852893-П15 | Пробка клапана | 1 | ||
| 36 | 852205 | Прокладка | 1 | 111 ₽ | |
| 37 | 852210 | Шайба регулировочная | 4 (макс.) | 27 ₽ | |
| 38 | 60-1111289-10или | Пружина клапана | 1 | ||
| 60-1111289-12 | Пружина клапана | 1 | 70 ₽ | ||
| 39 | 60-1111152 | Клапан | 1 | ||
| 40 | 6007-1111285-10 | Корпус клапана | 1 | ||
| 41 | 852802 | Шпонка сегментная | 1 | ||
| 42 | 201420-П15 | Болт М6х20 | 1 | ||
| 43 | 250608-П15 | Гайка М6 | 1 | ||
| 44 | 201458-П29 | Болт М8х25 | 2 | 15 ₽ | |
| 45 | 252135-П2 | Шайба 8.Т | 2 | 3 ₽ | |
| 46 | 312700-П29 | Шайба | 2 | 10 ₽ | |
| 47 | 42-1111186 | Крышка рейки | 1 | 681 ₽ | |
| 48 | 421-1111869-10 | Прокладка | 1 | ||
| 49 | 17-1111055 | Вал кулачковый | 1 | 20 354 ₽ | |
| 50 | 42-1111063-10 | Опора кулачкового вала | 2 | 874 ₽ | |
| 51 | 42-1111065 | Болт опоры кулачкового вала | 4 | 168 ₽ | |
| 52 | 2531112015 | Кольцо 007-010-19-2-1 | 4 | 15 ₽ | |
| 53 | 310264-П29 | Болт | 2 | 365 ₽ | |
| 54 | 201-1015624 | Прокладка | 4 | 90 ₽ аналог: 12 ₽ | |
| 55 | 42-1111905 | Ввертыш | 1 | 217 ₽ | |
| 56 | 842-1111570 | Трубка | 1 | ||
| 57 | 310952-П29 | Винт стопорный | 1 | ||
| 58 | 316617-П29 | Ввертыш | 2 | ||
| 59 | 316619-П29 | Ввертыш | 1 | ||
| 60 | 42-1111080 | Прокладка регулировочная | 1 | 116 ₽ | |
| 61 | 42-1111079 | Прокладка регулировочная | 7 (макс.) | 82 ₽ | |
| 62 | 42-1111078 | Прокладка регулировочная | 3 (макс.) | 116 ₽ | |
| 63 | 2531112181 | Кольцо 068-074-36-2-1 | 1 | уточняем | |
| 64 | 172-1111072 | Крышка подшипника | 1 | ||
| 65 | 42-1111090 | Манжета | 1 | уточняем | |
| 66 | 42-1111332-11 | Маховик топливного насоса | 1 | 4 862 ₽ | |
| 67 | 252161-П29 | Шайба 20.Л | 1 | ||
| 68 | 250565-П29 | Гайка М20х1,5 | 1 | 66 ₽ |
Примечания.
1 * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
2 ** Для указанных моделей двигателей подрегулировка топливных насосов производится на ОАО “ТМ3”.
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
1 * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
2 ** Для указанных моделей двигателей подрегулировка топливных насосов производится на ОАО “ТМ3”.
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
Рисунок 27 – Секция топливного насоса высокого давления
Перечень сборочных единиц и деталей к рисунку 27
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 17-1111130 | Секция топливного насоса (в сборе)* | 8 | |||
| 1 | 17-1111220 | Клапан нагнетательный (в сборе) | 8 | 1 154 ₽ | |
| 2 | 17-1111226 | Седло нагнетательного клапана | 8 | ||
| 3 | 421-1111224 | Клапан нагнетательный | 8 | ||
| 4 | 42-1111230 | Упор пружины клапана | 16 | 16 ₽ | |
| 5 | 42-1111239 | Прокладка регулировочная | 32 | 51 ₽ | |
| 6 | 42-1111237 | Прокладка регулировочная | 32 | 82 ₽ | |
| 7 | 42-1111228-01 | Пружина нагнетательного клапана | 8 | 117 ₽ | |
| 8 | 42-1111257 | Прокладка штуцера | 8 | 130 ₽ | |
| 9 | 2531113073 | Кольцо 024-028-25-2-2 | 8 | ||
| 10 | 17-1111256 | Штуцер топливный высокого давления | 8 | 668 ₽ | |
| 11 | 17-1111150 | Пара плунжерная | 8 | 1 654 ₽ | |
| 12 | 17-1111132-01 | Корпус секции со штифтом | 8 | ||
| 13 | 2531112081 | Кольцо 032-036-25-2-1 | 24 | ||
| 14 | 2531112069 | Кольцо 021-025-25-2-1 | 16 | ||
| 15 | 42-1111135 | Тарелка пружины толкателя нижняя | 8 | 304 ₽ | |
| 16 | 17-1111138 | Пружина толкателя | 8 | 303 ₽ | |
| 17 | 42-1111134 | Тарелка пружины толкателя верхняя | 8 | 74 ₽ | |
| 18 | 42-1111176 | Кольцо пружинное | 8 | 24 ₽ | |
| 19 | 17-1111174 | Втулка поворотная | 8 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
Рисунок 28 – Форсунка
Перечень сборочных единиц и деталей к рисунку 28
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-031, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8481.10, 8481.10-02, 8481.10-05, 8481.10-07, 8482.10, 8486.10-02, 8486.10-03; 2 — 8424.10-03, 8424.10-033, 8424.10-08, 8431.10, 8435.10, 8463.10, 8481.10-04, 8481.10-08, 8522.10, 85226.10, 85227.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 181-1112010-11 | Форсунка в сборе* | 8 | — | 4 315 ₽ | ||
| 182-1112010-10 | Форсунка в сборе* | — | 8 | 4 315 ₽ | ||
| 1 | 18-1112196 | Регулировочный винт | 8 | 8 | ||
| 2 | 312753-П | Прокладка | 8 | 8 | 37 ₽ | |
| 3 | 852507-П15 | Гайка | 8 | 8 | 457 ₽ | |
| 4 | 18-1112172 | Стержень фильтра форсунки | 8 | 8 | 460 ₽ | |
| 5 | 18-1112024 | Корпус | 8 | 8 | 1 220 ₽ | |
| 6 | 33-1111325 | Шарик | 8 | 8 | 906 ₽ | |
| 7 | 18-1112136 | Тарелка пружины верхняя | 8 | 8 | ||
| 8 | 33-1112140 | Пружина | 8 | 8 | ||
| 9 | 312471-П | Шайба уплотнительная | 8 | 8 | 42 ₽ | |
| 10 | 33-1112116 | Гайка распылителя | 8 | 8 | 338 ₽ | |
| 11 | 181-1112110-01 | Распылитель в сборе | 8 | — | ||
| 11 | 182-1112110-10 | Распылитель в сборе | — | 8 | ||
| 12 | 181-1112112-10 | Корпус | 8 | — | ||
| 12 | 182-1112112-10 | Корпус | — | 8 | ||
| 13 | 26-1112114-40 | Игла распылителя | 8 | 8 | ||
| 14 | 18-1112382 | Проставка | 8 | 8 | 217 ₽ | |
| 15 | 18-1112134 | Штанга форсунки | 8 | 8 | ||
| 16 | 311901-П2 | Гайка | 8 | 8 | 68 ₽ | |
| 17 | 312695-П15 | Шайба | 8 | 8 | ||
| 18 | 840-1112163 | Скоба форсунки | 16 | 16 | 863 ₽ | |
| 19 | 840-1112169 | Опора скобы | 8 | 8 | ||
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
Рисунок 30 – Механизм аварийного останова
Перечень сборочных единиц и деталей к рисунку 30
Группы моделей двигателей: 1 — 8424.10-031, 8424.10-033, 8424.10-05, 8424.10-08, 8481.10-04, 8481.10-05, 8463.10, 8522.10; 2 — 8481.10-07, 8481.10-08; 3 — 8431.10, 8435.10; 4 — 8435.10, 8431.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||||
| 8401-1030230 | Механизм аварийного останова двигателя* | 1 | — | — | — | 40 297 ₽ | ||
| 8481-1030230 | Механизм аварийного останова двигателя** | — | 1 | — | — | |||
| 8431-1030230 | Механизм аварийного останова двигателя* | — | — | 1 | — | |||
| 8431-1030230-10 | Механизм аварийного останова двигателя** | — | — | — | 1 | |||
| 1 | 250511-П29 | Гайка М8×1 | 2 | 2 | 2 | 2 | 16 ₽ | |
| 2 | 252005-П29 | Шайба 8 | 2 | 2 | 2 | 2 | 10 ₽ | |
| 3 | 252135-П2 | Шайба 8.Т | 2 | 2 | 2 | 2 | 3 ₽ | |
| 4 | 8401-1030150 | Привод заслонки аварийного останова с электромагнитом | 1 | — | 1 | — | ||
| 4 | 8481-1030150 | Привод заслонки аварийного останова с электромагнитом | — | 1 | — | 1 | ||
| 5 | 4573746669 | Электромагнит РС-336-02*** | 1 | — | 1 | — | ||
| 5 | Электромагнит ЭМ25*** | — | 1 | — | 1 | |||
| 6 | 236-1011358-А | Прокладка | 1 | 1 | 1 | 1 | 12 ₽ | |
| 7 | 8401-1030242 | Пружина заслонки | 1 | 1 | 1 | 1 | ||
| 8 | 8401-1030240 | Ось заслонки | 1 | 1 | 1 | 1 | ||
| 9 | 310444-П29 | Шпилька М8×1,25×1×48 | 2 | 2 | 2 | 2 | ||
| 10 | 8401-1030238 | Корпус заслонки | 1 | 1 | — | — | ||
| 10 | 8431-1030240 | Корпус заслонки | —— | 1 | 1 | |||
| 11 | 2531112299 | Кольцо уплотнительное 108-115-46-2-1 | 2 | 2 | — | — | 31 ₽ | |
| 12 | 8401-1030244 | Заслонка | 1 | 1 | 1 | 1 | ||
| 13 | 8401-1030246 | Пластина замковая | 1 | 1 | 1 | 1 | ||
| 14 | 201416-П29 | Болт М6 ×12 | 2 | 2 | 2 | 2 | 6 ₽ | |
| 15 | 312326-П | Шайба 12 | 1 | 1 | 1 | 1 | 90 ₽ | |
| 16 | 316104-П29 | Пробка М12 | 1 | 1 | 1 | 1 | 60 ₽ | |
| 17 | 216553-П29 | Шпилька М10×1,5×1,25×25 | — | — | 3 | 3 | ||
| 18 | 8431-1115154 | Прокладка | — | — | 1 | 1 | ||
Примечания.
1 * Механизм аварийного останова в однопроводном исполнении.
2 ** Механизм аварийного останова в двухпроводном исполнении.
3 *** На ТМ3 не производится, смотри Перечень производителей комплектующих к двигателям. На двигатели 8424.10-05, 8424.10-08, 8481.10, 8481.10-02, 8481.10-04 механизм аварийного останова устанавливается по требованию потребителя.
1 * Механизм аварийного останова в однопроводном исполнении.
2 ** Механизм аварийного останова в двухпроводном исполнении.
3 *** На ТМ3 не производится, смотри Перечень производителей комплектующих к двигателям. На двигатели 8424.10-05, 8424.10-08, 8481.10, 8481.10-02, 8481.10-04 механизм аварийного останова устанавливается по требованию потребителя.
Рисунок 31 – Фильтр тонкой очистки топлива
Перечень сборочных единиц и деталей к рисунку 31
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 840-1117010 | Фильтр в сборе | 1 | 19 460 ₽ | ||
| 840-1117020 | Корпус фильтра в сборе | 1 | 15 217 ₽ | ||
| 1 | 840-1117162 | Гильза перепускного клапана | 1 | ||
| 2 | 840-1117158 | Пружина клапана термостата | 1 | ||
| 3 | 312699-П2 | Шайба | 4 | ||
| 4 | 840-1117150 | Клапан перепускной | 1 | ||
| 5 | 840-1117022 | Корпус фильтра | 1 | уточняем | |
| 6 | 316198-П29 | Пробка КГ 1/4" | 2 | 212 ₽ | |
| 7 | 316108-П29 | Пробка М16х1,5 | 1 | ||
| 8 | 312367-П | Шайба 16х19х1,5 | 1 | 42 ₽ | |
| 9 | 840-1117159 | Пружина перепускного клапана | 1 | ||
| 10 | 252007-П29 | Шайба 12 | 2 | 8 ₽ | |
| 11 | 252137-П2 | Шайба 12.ОТ | 2 | 15 ₽ | |
| 12 | 201573-П29 | Болт М12х1,25х60 | 2 | ||
| 13 | 316622-П29 | Ввертыш | 1 | 264 ₽ | |
| 14 | 316615-П29 | Ввертыш | 2 | ||
| 15 | 840-1117122 | Болт | 2 | 352 ₽ | |
| 16 | 312326-П | Шайба 14х19х1,5 | 2 | 90 ₽ | |
| 17 | 840-1117037 | Пружина фильтра с шайбой | 2 | ||
| 18 | 840-1117182 | Колпак фильтра | 2 | ||
| 19 | 316105-П2 | Пробка КГ 1/8" | 1 | ||
| 20 | 8421-1117301 | Пробка | 1 | ||
| 21 | 840-1117186 | Прокладка колпака | 2 | ||
| 22 | 840-1117144 | Пробка сливная* | 2 | ||
| 23 | 840-1117114 | Прокладка элемента** | 4 | ||
| 24 | 840-1117040-01 | Элемент фильтрующий** | 2 | ||
| 25 | 840-1117030-01 | Элемент в сборе** | 2 | ||
| 26 | 310213-П29 | Болт | 3 | 130 ₽ | |
| 27 | 252136-П2 | Шайба 10.ОТ | 3 | 12 ₽ | |
| 28 | 841-1117152 | Кронштейн | 1 | 894 ₽ | |
| 28 | 8463-1117152 | Кронштейн*** | 1 |
Примечания.
1 * Входит в колпак фильтра 840.1117182.
2 ** Элемент в упаковке может иметь обозначение 840.1117039-01. На ТМ3 не производится, смотри Перечень производителей комплектующих к двигателям.
3 *** Для двигателя 8463.10.
1 * Входит в колпак фильтра 840.1117182.
2 ** Элемент в упаковке может иметь обозначение 840.1117039-01. На ТМ3 не производится, смотри Перечень производителей комплектующих к двигателям.
3 *** Для двигателя 8463.10.
Рисунок 34 – Муфта опережения впрыска топлива
Перечень сборочных единиц и деталей к рисунку 34
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 842-1121010-30 | Муфта опережения впрыска | 1 | 39 114 ₽ | ||
| 1 | 6-306 | Подшипник | 1 | ||
| 2 | 840-1121104 | Кольцо | 1 | ||
| 3 | 840-1121036-20 | Ось груза | 2 | ||
| 4 | 840-1121060-10 | Втулка ведомой шестерни | 1 | ||
| 5 | 840-1029122-01 | Шестерня ведомая | 1 | ||
| 6 | 840-1121032-20 | Груз муфты с осью | 2 | ||
| 7 | 840-1121042 | Серьга | 2 | ||
| 8 | 842-1121028-20 | Вал ведомый | 1 | ||
| 9 | 840-1121086 | Корпус муфты | 1 | 1 070 ₽ | |
| 10 | 318-85207 | Болт | 2 | ||
| 11 | 6-305 | Подшипник | 1 | ||
| 12 | 840-1121112 | Кольцо | 2 | ||
| 13 | 840-1121088 | Направляющая пружины | 2 | ||
| 14 | 840-1121074-10 | Пружина муфты | 2 | ||
| 15 | 318-85438 | Прокладка | 8 | 48 ₽ | |
| 16 | 840-1121062-20 | Стакан пружины | 2 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
