Каталог ТМ3-840. Привод агрегатов, сцепление и компрессор

← Содержание каталога | 6. Система охлаждения и привод вентилятора | 8. Электрооборудование →

Модель двигателя: — покажет только детали выбранной модели и её количество

Рисунки раздела:

Рисунок 16 – Привод агрегатов
Рисунок 41а – Привод генератора
Рисунок 43 – Сцепление
Рисунок 44 – Механизм отключения трансмиссии
Рисунок 45 – Компрессор пневматического тормоза

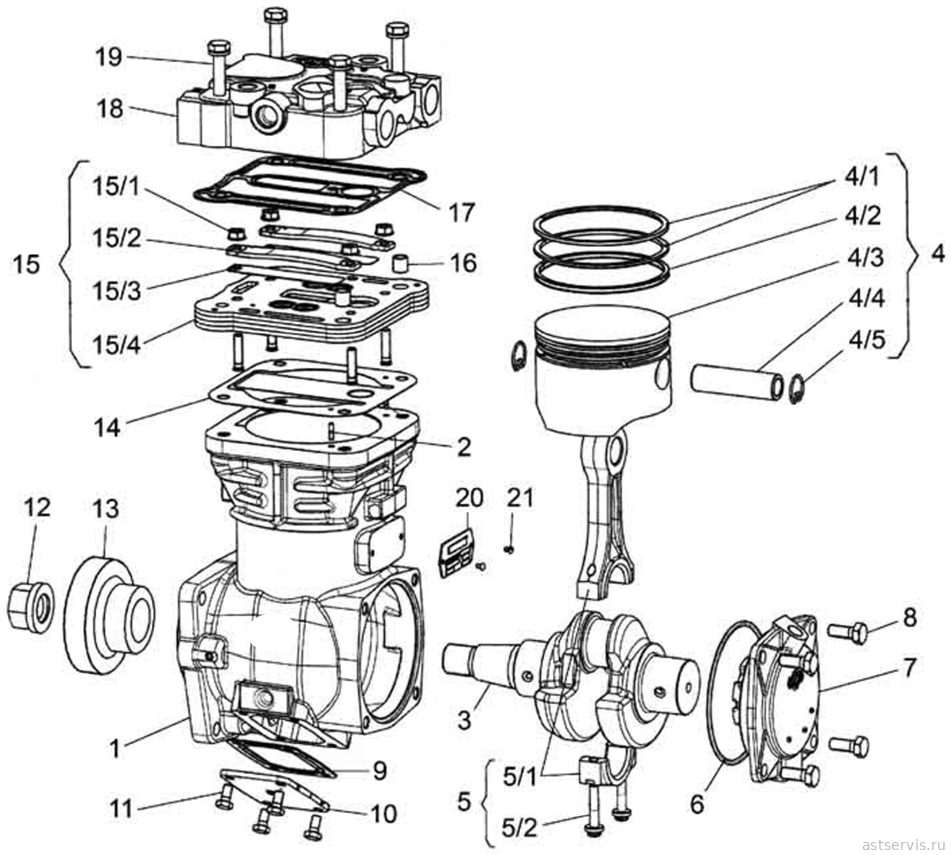

Рисунок 45а – Компрессор пневматического тормоза LP 3999. Устройство

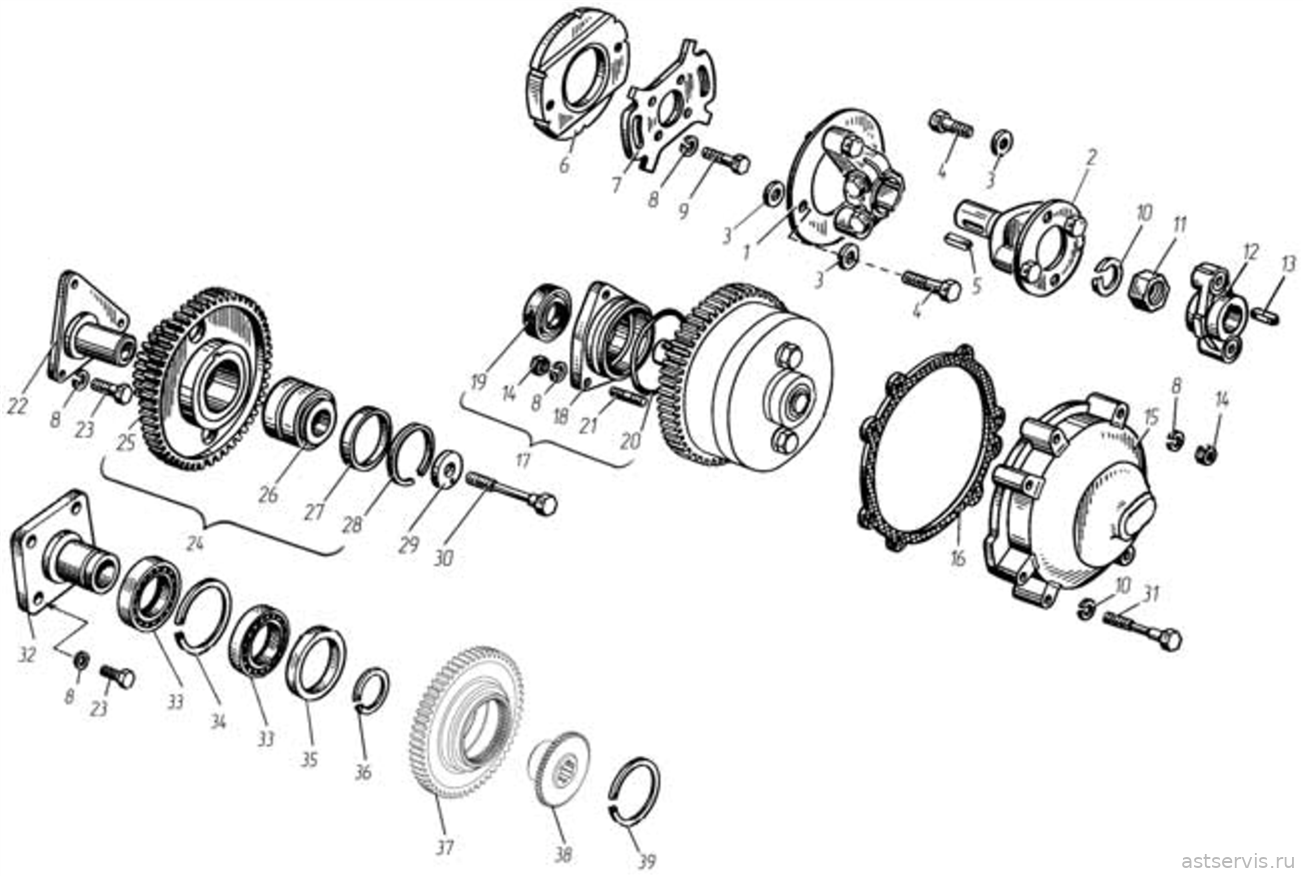

Рисунок 16 – Привод агрегатов

Перечень сборочных единиц и деталей к рисунку 16

Группы моделей двигателей: 1 — 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8435.10, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8486.10-02, 8486.10-03, 8482.10, 8522.10, 85226.10, 85227.10; 2 — 8421.10, 8424.10, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-08, 8431.10, 8463.10; 3 — 8481.10-07, 8481.10-08, 8424.10-021

№ поз.	Обозначение	Наименование	Кол-во по группам			Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	3	Цена	Заказ
1	840-1029260-10	Полумуфта ведущая с пластинами	1	1	1
2	840-1029262-10	Фланец ведущей полумуфты передний с пластинами	1	1	1
3	312502–П29	Шайба 12	6	6	6	81 ₽
4	310265-П2	Болт М12×1,25×26	4	4	4	252 ₽
5	314132-П2	Шпонка 8×7×32	1	1	1	154 ₽
6	842-1029286	Полумуфта ведомая	1	1	1	6 765 ₽
7	840-1029288-10	Фланец ведомой полумуфты	1	1	1	1 404 ₽
8	252136-П2	Шайба 10.ОТ	12	16	16	12 ₽
9	201676-П29	Болт М10×1,25×25	4	4	4	60 ₽
10	252161-П2	Шайба 20.Л	1	1	1	12 ₽
11	250565-П29	Гайка М20×1,5	1	1	1	66 ₽
12	840-1029270-10	Фланец ведущей полумуфты задний	1	1	1	6 623 ₽
13	4598246266	Шпонка 6×9	1	1	1
14	250517-П29	Гайка М10×1,25	2	2	2	15 ₽
15	842-1029175-20	Корпус заднего подшипника с уплотнителем	1	1	1	7 681 ₽
16	840-1029178-10	Прокладка	1	1	1	61 ₽
17	840-1029170	Корпус переднего подшипника с манжетой	1	1	1	3 290 ₽
18	840-1029172	Корпус переднего подшипника	1	1	1
19	840-1029438	Манжета в сборе	1	1	1	уточняем
20	2531112193	Кольцо 082-088-36-2-1	1	1	1
21	216459-П29	Шпилька М10×1,25×25	3	3	3	198 ₽
22	840-1029128	Ось ведущей шестерни	1	1	1	6 894 ₽
23	4593181117	Болт М10×1,25×25	3	7	7
24	840-1029114-01	Шестерня ведущая с подшипником	1	1	1	7 564 ₽
25	840-1029115-02	Шестерня ведущая	1	1	1	21 871 ₽
26	4624534964	Подшипник 97506	1	1	1
27	840-1029034	Кольцо	1	1	1	380 ₽
28	236-1307081	Кольцо стопорное Б62	1	1	1	219 ₽
29	840-1029140	Шайба со штифтом	1	1	1	909 ₽
30	310035-П29	Болт М12×1,25×95	1	1	1	496 ₽
31	200471-П29	Болт М10×1,25×140	3	3	3	129 ₽
32	842-1029578	Ось ведомой шестерни	—	1	1	6 926 ₽
33		Подшипник 112	—	2	2
34	842-1029590	Кольцо 2Б95	—	1	1
35	842-1029596	Кольцо дистанционное	—	1	1
36	842-1029588	Кольцо 2Б60	—	1	1
37	842-1029584	Шестерня ведомая	—	1	1	21 600 ₽
38	8481-1029510	Муфта привода^*	—	—	1
39	8421-1029511	Кольцо В78	—	—	1

Примечание - * Допускается замена на 6909-3407241-20.

наверх ↑

Рисунок 41а – Привод генератора

Перечень сборочных единиц и деталей к рисунку 41а

Группы моделей двигателей: 1 — 8424.10-05, 8424.10-08, 8481.10-07, 8481.10-08, 85226.10; 2 — 8424.10-07

№ поз.	Обозначение	Наименование	Кол-во по группам		Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	Цена	Заказ
	8424-1318008-02	Привод генератора с натяжным приспособлением	—	1
	8424-1318008-10	Привод генератора с натяжным приспособлением	1	—
	8424-1318010-01	Привод генератора	—	1
	8424-1318010-10	Привод генератора	1	—
1	201680-П29	Болт М10×1,25-6g×35	6	6	48 ₽
2	252136-П2	Шайба 10.ОТ	11	11	12 ₽
3	84211-1318176-10	Шкив привода гидромуфты	1	—	9 046 ₽
3	8424-1318176-10	Шкив привода гидромуфты	—	1
4	2531112262	Кольцо 044-052-46-2-1	1	1
5	8424-1318033	Заглушка	1	1
6	236-1307081	Кольцо Б 62	1	1	219 ₽
7	311449-П29	Гайка М39×2-6H	1	1
8	312332-П2	Шайба 40	1	1
9	841-1318182-10	Прокладка шкива	1	1
10	841-1318178-10	Ступица шкива	1	1	уточняем
11	841-1318166	Манжета с пружиной (в сборе)	1	1
12	6-209А	Подшипник ГОСТ 8338-75	2	2
13	8424-1318036	Втулка распорная	1	1
14	250517-П29	Гайка М10×1,25-6H	5	5	15 ₽
	841-1318074	Корпус подшипников со шпилькой (в сборе)	1	1
15	841-1318075	Корпус подшипников	1	1
16	8424-1318030	Вал	1	1
17	8424-1318150	Трубка подвода масла привода генератора (в сборе)	1	1	2 132 ₽
18	310122-П29	Болт М10×1-6g-13×21	2	2	145 ₽ аналог: 116 ₽
19	312482-П34	Прокладка 10×14×1,5	4	4	81 ₽
20	316603-П29	Ввертыш М10×1-6H-М16×1,5-3n×11,5	1	1	247 ₽
21	316620-П29	Ввертыш М10×1,25-6H-М16×1,5-3n×18	2	2
22	216553-П29	1,5−3n Шпилька М10× ×25 1,25−6g	2	2
23	316106-П29	Пробка М14×1,5-6g	2	2	242 ₽
24	312326-П	Прокладка 14×19×1,5	2	2	90 ₽
25	841-1318290	Втулка маслоотводящего канала	2	2
26	2531116063	Кольцо 015-019-25-2-5	2	2	29 ₽
27	2531116149	Кольцо 030-036-36-2-5	3	3	80 ₽
28	841-1318292	Втулка маслоотводящего канала	1	1
	841-1318088	Корпус-кронштейн гидромуфты со шпильками и ввертышами	1	1	25 359 ₽
29	841-1318090	Корпус-кронштейн гидромуфты	1	1	23 820 ₽
30	316601-П29	Ввертыш М10×1,25-6H-М16×1,5-3n×16	3	3
31	252007-П29	Шайба 12	1	1	8 ₽
32	252137-П2	Шайба 12.ОТ	4	4	15 ₽
33	200404-П29	Болт М12×1,25-6g×95	1	1	140 ₽
34	200412-П29	Болт М12×1,25-6g×150	3	3	145 ₽
35	216554-П29	1,5−3n Шпилька М10× ×28 1,25−6g	5	5	203 ₽
36	841-1318078	Прокладка корпуса подшипников гидромуфты	1	1	1 687 ₽
37	841-1318100	Пружина	1	1	166 ₽
38	841-1318098	Уплотнитель	1	1
39	841-1318097	Кольцо запорное	1	1
40	841-1318130	Трубка сливная	1	1	1 660 ₽
41	201-1306075-А	Прокладка патрубка	1	1	10 ₽
42	841-1318196	Патрубок сливной	1	1	1 199 ₽
43	252005-П29	Шайба 8	2	2	10 ₽
44	252135-П2	Шайба 8.Т	2	2	3 ₽
45	201469-П29	Болт М8-6g×55	2	2

наверх ↑

Рисунок 43 – Сцепление

Перечень сборочных единиц и деталей к рисунку 43

Группы моделей двигателей: 1 — 8421.10; 2 — 8424.10; 3 — 8424.10-03, 8424.10-031, 8424.10-033, 8431.10, 8463.10

№ поз.	Обозначение	Наименование	Кол-во по группам			Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	3	Цена	Заказ
	15-1600010-10	Установка сцепления	1	—	—	уточняем
	151-1600010	Установка сцепления	—	1	—
	151-1600010-10	Установка сцепления	—	—	1
1	310054-П29	Болт	12	12	12	277 ₽
2	15-1601344	Втулка пластины	12	12	12
3	15-1601312	Пластина диска	16	16	16
4	250615-П29	Гайка	4	4	4	10 ₽
5	252137-П29	Шайба 12.ОТ	4	4	4
6	15-1601302	Шток диска	4	4	4
7	15-1601082	Диск сцепления опорный	1	1	1	уточняем
8	312208-П2	Шайба стопорная	6	6	6
9	4593481602	Болт	6	6	6
10	258666-П29	Штифт	2	2	2	уточняем
11	15-1601283	Штифт установочный	2	2	2
	15-1601282	Штифт установочный (в сборе)	2	2	2
12	316500-П	Кольцо стопорное	2	2	2
13	15-1601129	Диск сцепления ведомый передний (в сборе)	1	1	1	46 868 ₽
14	313017-П	Заклепка	54	54	54
15	161-1601132	Диск ведомый с пластинами (в сборе)	2	2	2
16	15-1601138	Накладка фрикционная	4	4	4
17	313018-П	Заклепка ступенчатая	36	36	36
18	15-1601102	Пружина среднего диска	4	4	4
19	15-1601092	Диск сцепления ведущий средний	1	1	1	20 158 ₽
20	161-1601130	Диск сцепления ведомый в сборе	1	1	1	46 960 ₽
21	15-1601090-10	Диск нажимной с кожухом в сборе	1	—	—	уточняем
21	151-1601090	Диск нажимной с кожухом в сборе	—	1	—
21	151-1601090-10	Диск нажимной с кожухом в сборе	—	—	1	139 154 ₽
22	15-1601093	Диск нажимной	1	1	1	уточняем
23	15-1601275	Петля пружины	4	4	4
24	15-1601273	Пружина	4	4	4	114 ₽
25	15-1601095	Рычаг оттяжной	4	4	4
26	15-1601096	Кольцо	24	24	24
27	15-1601113	Ось рычага нажимного диска	4	4	4
28	15-1601270	Ролик	200	200	200
29	15-1601112	Ось вилки	4	4	4
30	15-1601114	Шайба	8	8	8
31	15-1601108	Вилка рычага	4	4	4
32	15-1601109	Гайка регулировочная	4	4	4
33	15-1601111	Пластина стопорная	4	4	4
34	15-1601110	Пластина опорная	4	4	4
35	252135-П2	Шайба 8.Т	8	8	8	3 ₽
36	201452-П29	Болт	8	8	8	12 ₽
37	15-1601346	Пластина стопорная	4	4	4
38	201460-П29	Болт М8х30	8	8	8	7 ₽
39	15-1601342	Пластина	16	16	16
40	252006-П2	Шайба 10	4	4	4
41	257257-П2	Заклепка	4	4	4	уточняем
42	253880-П2	Заклепка	2	—	—
42	252593-П2	Заклепка	—	2	2
42	253882-П2	Заклепка	6	—	—
42	252595-П2	Заклепка	—	6	6
42	253885-П2	Заклепка	8	—	—
42	252598-П2	Заклепка	—	8	8
42	253887-П2	Заклепка	8	—	—
42	252600-П2	Заклепка	—	8	8
43	15-1601117	Шайба подкладки	12	12	12
44	15-1601118	Подкладка	12	12	12
45	15-1601119	Шайба центрирующая	24	24	24
46	15-1601115	Пружина нажимная наружная	1	—	—
46	161-1601115	Пружина нажимная наружная	—	1	1
47	15-1601116	Пружина нажимная внутренняя	1	1	—
47	2Э161-1601116	Пружина нажимная внутренняя	—	—	1
48	15-1601125	Кожух сцепления	1	1	1	20 989 ₽
49	252136-П2	Шайба 10.ОТ	14	14	14	12 ₽
50	4593481561	Болт	12	12	12
51	15-1601318	Пластина балансировочная	4	4	4
51	15-1601318-10	Пластина балансировочная	4	4	4
51	15-1601318-20	Пластина балансировочная	8	8	8
51	15-1601318-30	Пластина балансировочная	12	12	12
52	15-1601120	Кольцо упорное	1	1	1
53	15-1601340	Болт стяжной	4	4	4
54	311441-П2	Гайка	8	8	8
55	238-1601304	Кольцо штока среднего диска	4	4	4	1 128 ₽
56	15-1601308	Планка	4	4	4
57	15-1601347	Пластина	4	4	4
58	250510-П29	Гайка М8	8	8	8	7 ₽

Примечание - * На машинах с коробкой передач типа ЯМ3-239 применено сцепление другого типа.

наверх ↑

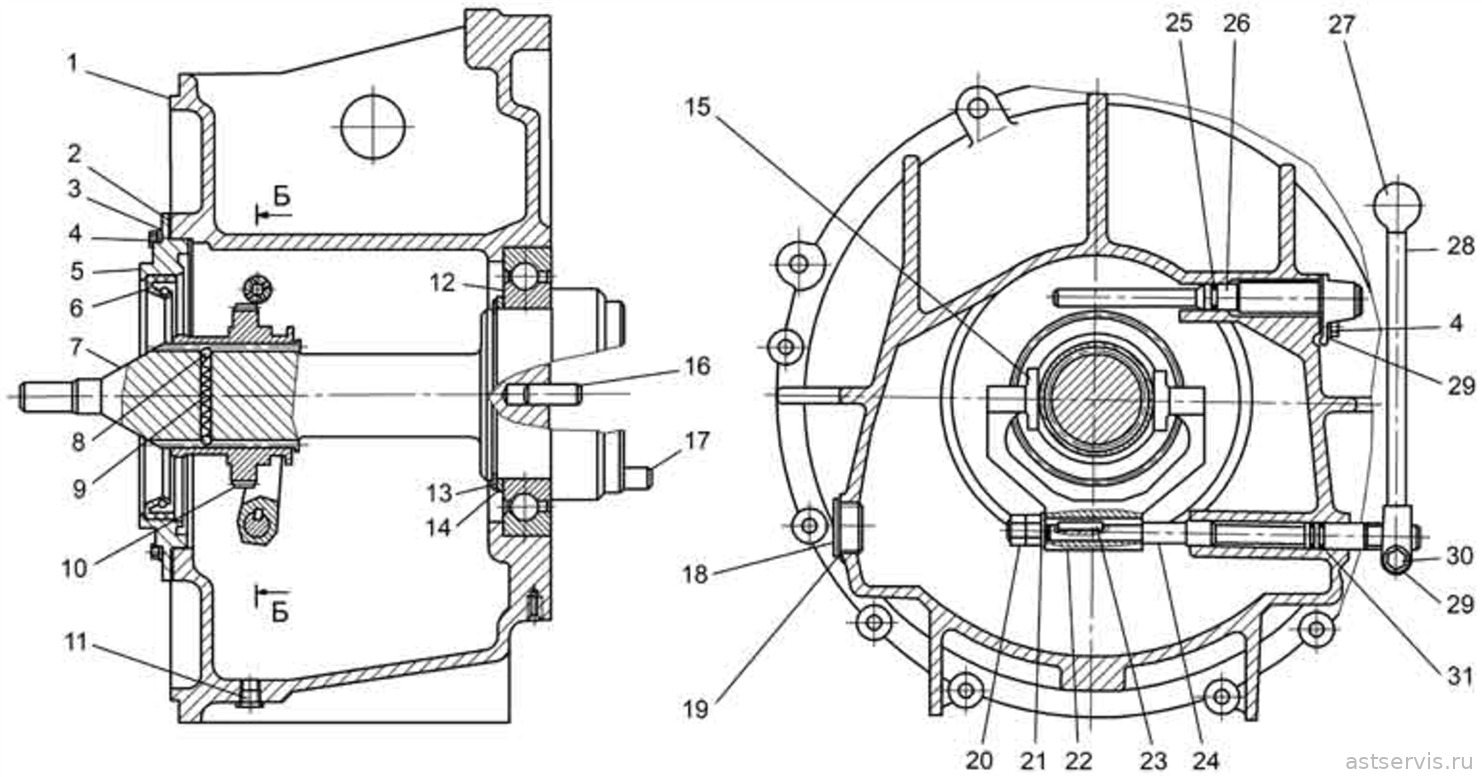

Рисунок 44 – Механизм отключения трансмиссии

Перечень сборочных единиц и деталей к рисунку 44

Применяемость: 8486.10-02, 8486.10-03

№ поз.	Обозначение	Наименование	Кол-во	Цена
	8486-1605010-10	Механизм отключения трансмиссии в сборе	1
1	8486-1605050-10	Корпус	1
2	8486-1605058	Прокладка крышки	1
3	8486-1605059	Шайба стопорная	8
4	201497-П29	Болт М10х25	10	13 ₽
5	8486-1605055	Крышка	1	17 222 ₽
6	8486-1605030	Манжета с пружиной	1	9 511 ₽
	8486-1605015-10	Вал с муфтой и подшипником	1	уточняем
7	8486-1605020-10	Вал	1	уточняем
8	4691185560	Шарик Б7.938-100	2	6 ₽
9	8486-1605025-10	Пружина	1	918 ₽
10	8486-1605022-10	Полумуфта ведомая	1	уточняем
11	316121-П29	Пробка КГ 1/4˝	1	90 ₽ аналог: 90 ₽
12	461214347601	Подшипник 228	1
13	8486-1605024	Кольцо	1
14	8486-1605023	Кольцо	1	уточняем
15	8486-1605071	Сухарь	2
16	8486-1605050	Штифт Ø20х40	2
17	8486-1605160	Штифт Ø18х55	1
18	316162-П2	Пробка М42х2	1	уточняем
19	312659-П	Шайба 43	1	54 ₽
20	250553-П29	Гайка М16х1,5	2
21	252017-П2	Шайба 16	1
22	8486-1605070-10	Вилка	1
23	8486-1605072	Шпонка призматическая	1
24	8486-1605075-10	Валик	1	1 857 ₽
25	2531112066	Кольцо 018-022-25-2-1	1	19 ₽
	8486-1605090	Форсунка с пробкой и кольцом	1
26	8486-1605091	Форсунка с фланцем	1
27	Т25Б.37.160	Рукоятка	1
28	8486-1605080	Рычаг	1
29	252136-П2	Шайба 10.ОТ	3	12 ₽
30	201680-П29	Болт М10х1,25х35	1	48 ₽
31	8486-1605076	Кольцо 016-020-25-2-1	2
	4593181126	Болт М12х1,25х40^*	4	118 ₽
	8486-1605250	Болт^*	4
	252137-П2	Шайба 12.ОТ^*	8	15 ₽
	8486-1605200	Шпилька^*	4
	311423-П5	Гайка М16^*	4	243 ₽ аналог: 41 ₽
	252139-П2	Шайба 16.ОТ^*	4	16 ₽

Примечание - *Детали крепления механизма отключения трансмиссии к двигателю.

наверх ↑

Рисунок 45 – Компрессор пневматического тормоза

Перечень сборочных единиц и деталей к рисунку 45

Группы моделей двигателей: 1 — 8481.10, 8481.10-02, 8481.10-04; 2 — 85227.10; 3 — 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8463.10; 4 — 8482.10, 8482.10-01, 8421.10, 8431.10; 5 — 8481.10-05, 8481.10-07, 8481.10-08, 85226.10

№ поз.	Обозначение	Наименование	Кол-во по группам	Цена
	8481-3509010	Компрессор пневматического тормоза в сборе с уплотнительными кольцами, ввертышами, угольниками	гр. 1–4: 1 гр. 5: —
1	К012323	Компрессор пневматического тормоза LP 3999^*	гр. 1–4: 1 гр. 5: —
2	316632-П29	Ввертыш М22х1,5	гр. 1–4: 2 гр. 5: —	250 ₽
3	314510-П	Угольник ввертный	гр. 1–4: 3 гр. 5: —	1 377 ₽
4	8481-3509280	Трубка отвода воды от компрессора	гр. 1–3: 1 гр. 4–5: —
5	201466-П29	Болт М8х45	гр. 1–3: 2 гр. 4: — гр. 5: 2	14 ₽
6	252135-П2	Шайба 8.Т	гр. 1–3: 4 гр. 4: 2 гр. 5: 4	3 ₽
7	840-3509294	Фланец трубки подвода воды к компрессору	гр. 1–3: 2 гр. 4: 1 гр. 5: —	206 ₽
8	238Н-1722063	Кольцо уплотнительное	гр. 1–3: 2 гр. 4: 1 гр. 5: —	5 ₽
9	8401-3509432-10	Фланец	гр. 1–3: 1 гр. 4: — гр. 5: 1	1 001 ₽
10	8401-3509436	Прокладка фланца	гр. 1–3: 1 гр. 4: — гр. 5: 1	3 ₽
11	8481-3509260	Трубка подвода масла к компрессору	гр. 1–4: 1 гр. 5: —	1 043 ₽
12	310122-П2	Болт М10х1х22	гр. 1–4: 2 гр. 5: —
13	312482-П34	Шайба 10х14х1,5	гр. 1–4: 4 гр. 5: —	81 ₽
14	238-1723280	Ввертыш	гр. 1–4: 1 гр. 5: —	166 ₽
15	312326-П	Шайба	гр. 1–4: 3 гр. 5: —	90 ₽
16	8481-3509810	Шайба	гр. 1–4: 1 гр. 5: —
17	252006-П2	Шайба 10	гр. 1–4: 2 гр. 5: —
18	252136-П2	Шайба 10.ОТ	гр. 1–4: 4 гр. 5: —	12 ₽
19	200471-П29	Болт М10х1,25х140	гр. 1–4: 2 гр. 5: —	129 ₽
20	200466-П29	Болт М10х1,25х105	гр. 1–4: 2 гр. 5: —	114 ₽
21	2531112066	Кольцо 018-022-25-2-1	гр. 1–4: 1 гр. 5: —	19 ₽
22	2531112188	Кольцо 076-082-36-2-1	гр. 1–4: 1 гр. 5: —	105 ₽
23	250511-П29	Гайка М8х1	гр. 1–4: 2 гр. 5: —	16 ₽
24	252005-П29	Шайба 8	гр. 1–4: 2 гр. 5: —	10 ₽
25	216523-П29	1,25−3n 16 Шпилька М8 х16 1−6g 12	гр. 1–4: 2 гр. 5: —	67 ₽
26	8481-3509278	Трубка подвода воды к компрессору	гр. 1–4: 1 гр. 5: —
27	8481-3509303	Штуцер	гр. 1–2: 1 гр. 3–5: —	392 ₽
28	8481-3509240	Трубка подвода воздуха	гр. 1: 1 гр. 2–5: —
28	85227-3509240	Трубка подвода воздуха	гр. 1: — гр. 2: 1 гр. 3–5: —
29	8481-3509304	Штуцер	гр. 1–2: 1 гр. 3–5: —	215 ₽
30	8484-1303014	Заглушка	гр. 2: —— гр. 3–4: — гр. 5: 1
31	8484-1303398	Прокладка	гр. 2: —— гр. 3–4: — гр. 5: 1

Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.

наверх ↑

Рисунок 45а – Компрессор пневматического тормоза LP 3999. Устройство

Перечень сборочных единиц и деталей к рисунку 45а

Группы моделей двигателей:

№ поз.	Обозначение	Наименование	Цена	Заказ
№ поз.	Обозначение	Наименование	Цена	Заказ
1		Картер цилиндра
2		Штифт
3		Коленчатый вал
4		Поршень в сборе
4/1		Поршневое кольцо
4/2		Поршневое кольцо
4/3		Поршневое кольцо
4/4		Палец шатуна
4/5		Стопорное кольцо
5		Шатун в сборе
5/1		Крышка шатуна
5/2		Крышка шатуна
6		Кольцо
7		Крышка подшипника
8		Болт
9		Прокладка нижней крышки
10		Нижняя крышка
11		Болт
12		Гайка
13		Шестерня
14		Комбинированная пластина впускной клапан - прокладка
15		Клапанная плита в сборе
15/1		Гайка
15/2		Направляющая нагнетательных пластин
15/3		Нагнетательная пластина
15/4		Плита
16		Втулка
17		Прокладка
18		Головка цилиндра
19		Болт головки цилиндра
20		Табличка
21		Клепка

Примечание – Компрессор на ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.

Ремонтные комплекты для компрессора LP 3999-K 012323

Обозначение комплекта	Детали, входящие в комплект
SEB22530	4/1, 4/2, 4/3, 4/4, 4/5
K009640	6, 9, 14,15/3 (2 шт.), 17
K012215	18
SEB01694004	15

наверх ↑

← Содержание каталога | 6. Система охлаждения и привод вентилятора | 8. Электрооборудование →

ООО АСТ76

(4852)78-92-78

Найти продукцию
