← Содержание каталога | 5. Впуск, выпуск и турбонаддув | 7. Привод агрегатов, сцепление и компрессор →
Модель двигателя: — покажет только детали выбранной модели и её количество
Рисунки раздела:
- Рисунок 17 – Редуктор насоса забортной воды
- Рисунок 37 – Трубы и термостаты системы охлаждения
- Рисунок 37а – Трубы и термостаты системы охлаждения
- Рисунок 37б – Трубы и термостаты системы охлаждения
- Рисунок 38 – Водяной насос

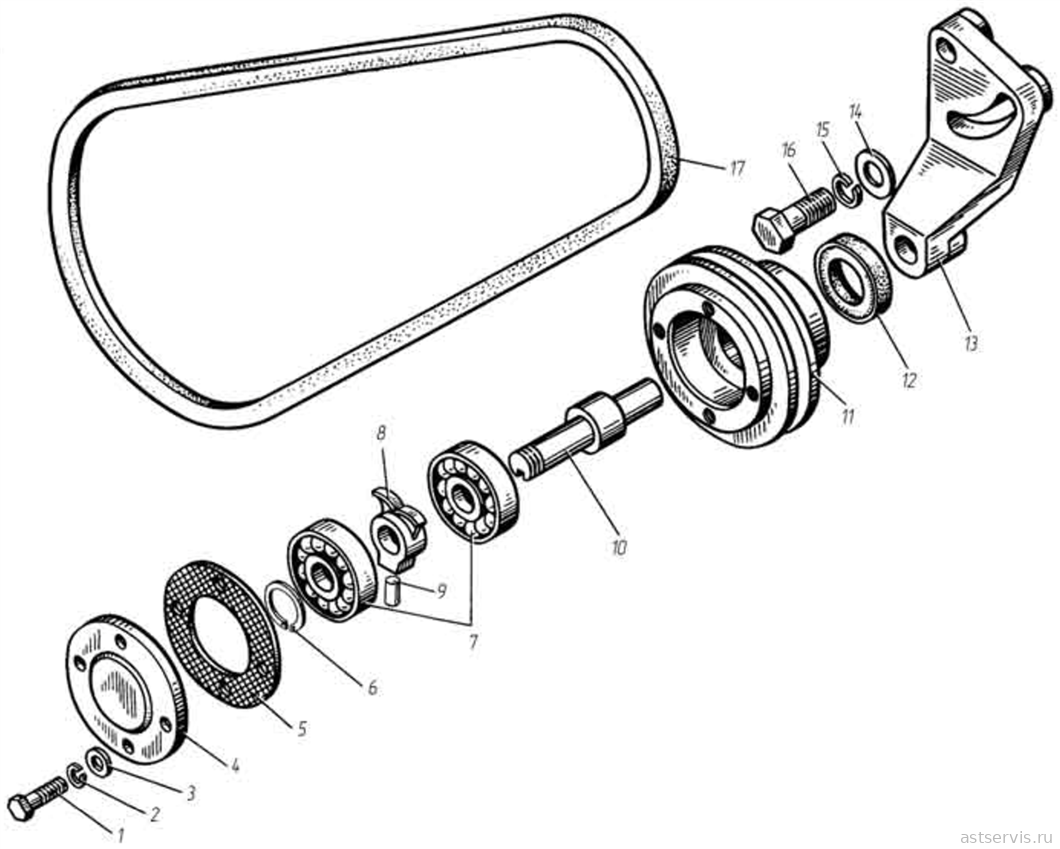

- Рисунок 39 – Натяжное устройство

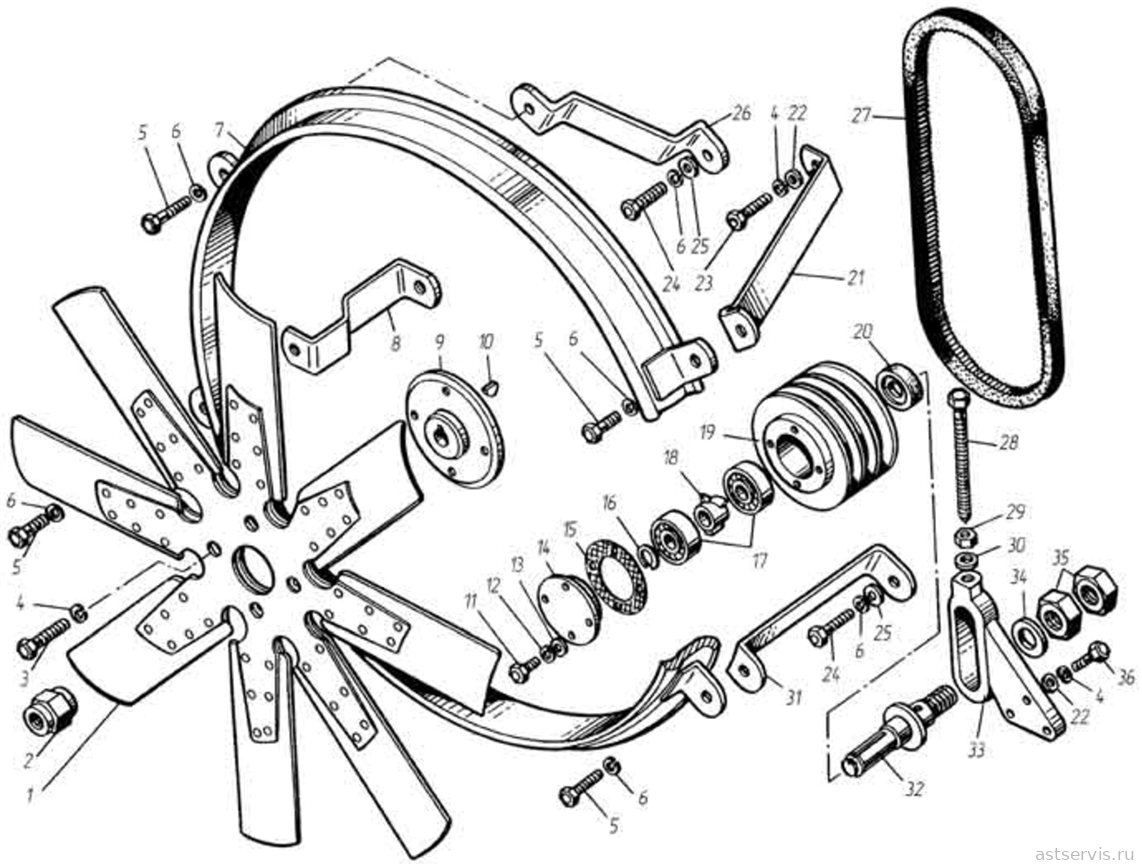

- Рисунок 40 – Вентилятор, кожух вентилятора и натяжное устройство привода вентилятора

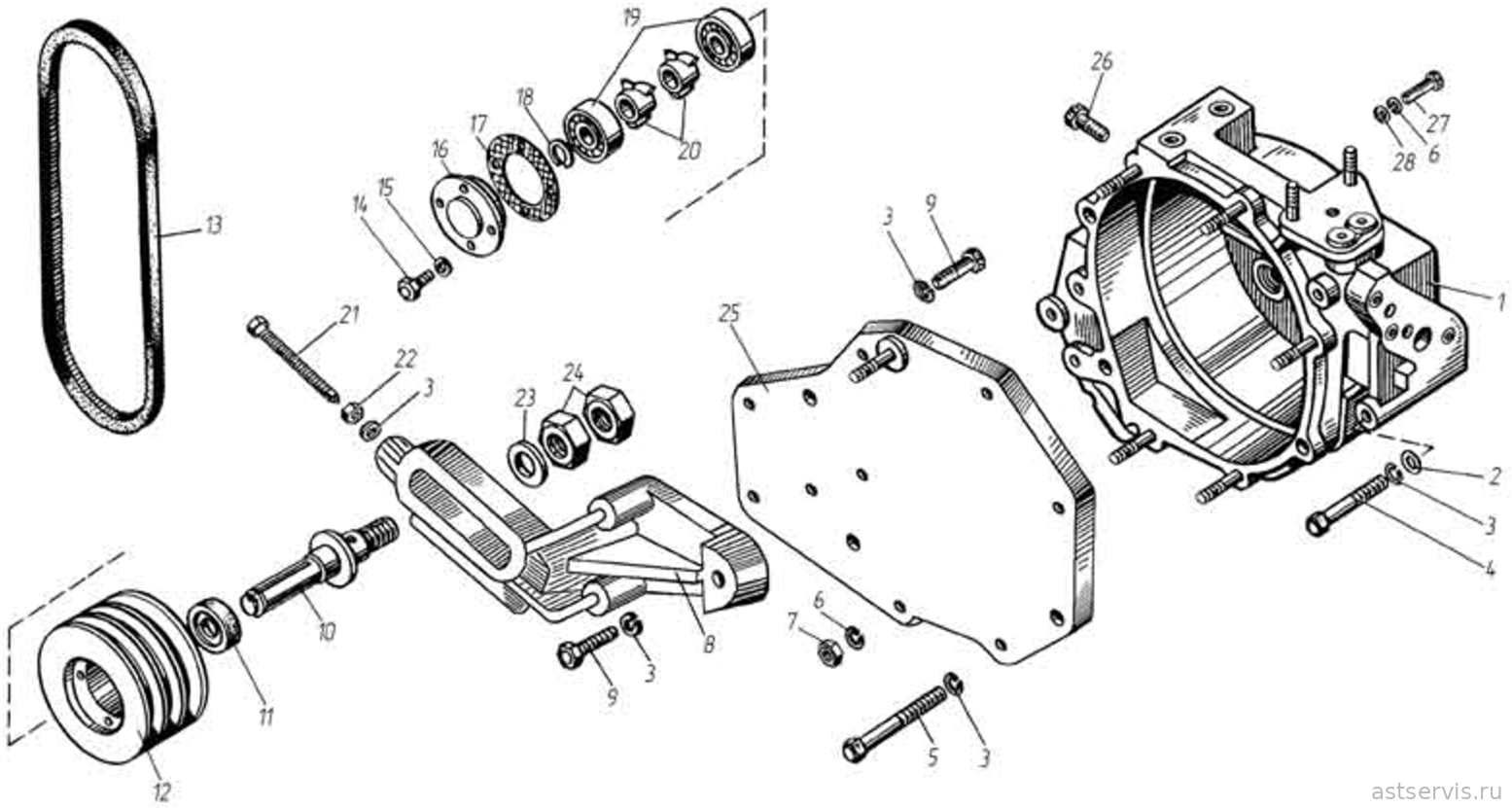

- Рисунок 40а – Натяжное устройство привода вентилятора

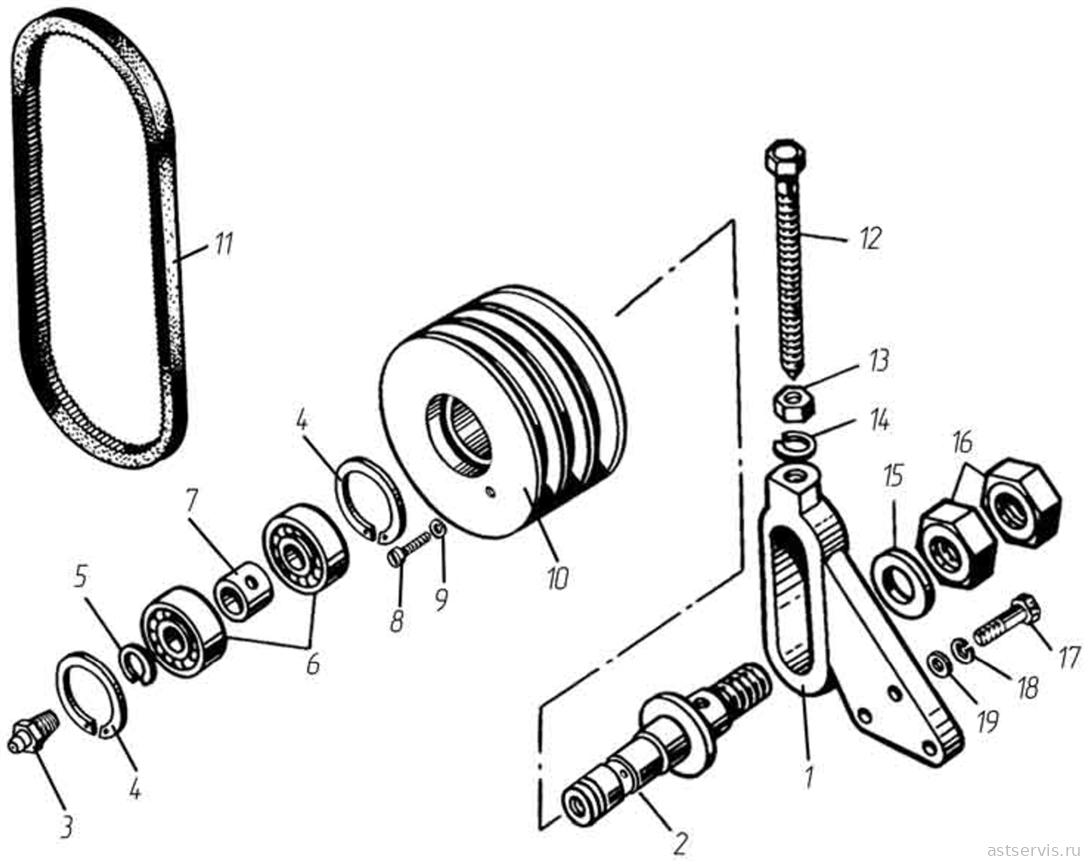

- Рисунок 40б – Натяжное устройство привода генератора

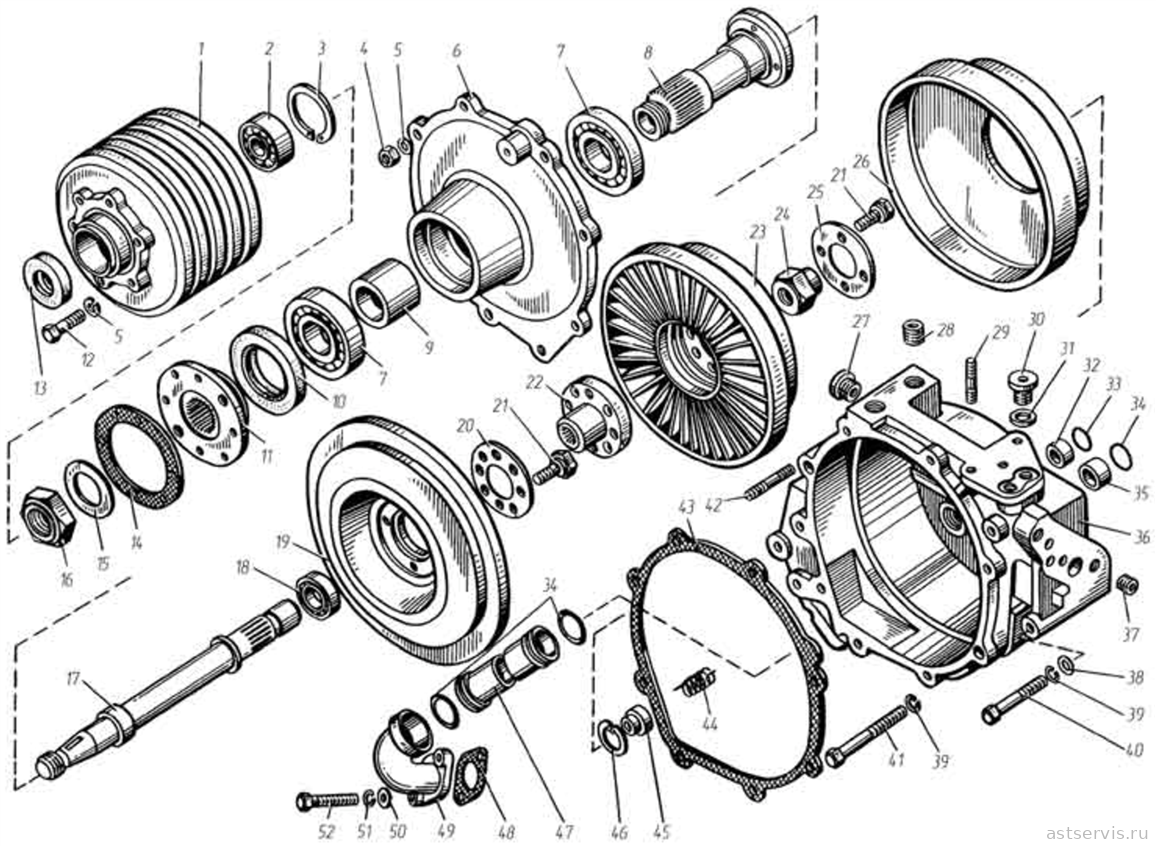

- Рисунок 41 – Гидромуфта привода вентилятора

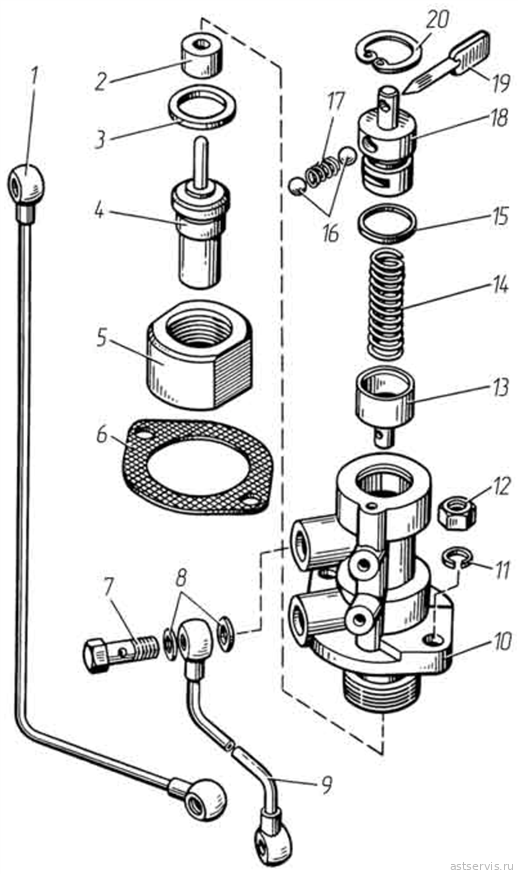

- Рисунок 42 – Включатель гидромуфты
Рисунок 17 – Редуктор насоса забортной воды
Перечень сборочных единиц и деталей к рисунку 17
Группы моделей двигателей: 1 — 8481.10-07; 2 — 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 8481-1029700 | Редуктор с насосом* | 1 | — | 92 172 ₽ | ||
| 8481-1029700-10 | Редуктор с насосом** | — | 1 | |||
| 8481-1029702 | Редуктор (в сборе)* | 1 | — | |||
| 8481-1029702-10 | Редуктор (в сборе)** | — | 1 | 80 631 ₽ | ||
| 1 | 250553-П29 | Гайка М16×1,5 | 1 | 1 | ||
| 2 | 8481-1029726 | Шайба | 1 | 1 | ||
| 3 | 238Н-1723031 | Кольцо 020-025-303 | 1 | 1 | уточняем аналог: 353 ₽ | |
| 4 | 8481-1029725 | Втулка дистанционная | 1 | 1 | ||
| 5 | 8481-1029706 | Шестерня промежуточная | 1 | 1 | ||
| 6 | 4612123774 | Подшипник 304К | 2 | 2 | 282 ₽ | |
| 7 | 8481-1029707 | Кольцо дистанционное | 1 | 1 | ||
| 8 | 8401-1029136 | Кольцо стопорное | 1 | 1 | ||
| 9 | 316121-П29 | Пробка К 1/4′′ | 2 | 2 | 90 ₽ аналог: 90 ₽ | |
| 10 | 8481-1029719 | Корпус редуктора | 1 | — | ||
| 10 | 8481-1029719-10 | Корпус редуктора | — | 1 | ||
| 11 | 236-1702170А | Сапун | 1 | 1 | ||
| 12 | 2531112072 | Кольцо 023-027-25 | 1 | 1 | ||
| 13 | 8481-1029722 | Ось | 1 | 1 | ||
| 14 | 8481-1029727 | Винт В.М8×18 | 2 | 2 | ||
| 15 | 240-1307090 | Манжета 1-25×42 | 1 | 1 | уточняем аналог: 33 ₽ | |
| 16 | 8481-1029716 | Корпус подшипника задний | 1 | 1 | ||
| 17 | 2531112299 | Кольцо 108-115-46 | 1 | 1 | 31 ₽ | |
| 18 | 4612133873 | Подшипник 305 | 2 | 2 | ||
| 19 | 8481-1029721 | Вал ведущий | 1 | 1 | ||
| 20 | 8481-1029723 | Шестерня ведущая | 1 | 1 | ||
| 21 | 2531116181 | Кольцо 068-074-36 | 1 | 1 | ||
| 22 | 8481-1029711 | Корпус подшипника передний | 1 | 1 | ||
| 23 | 8481-1029730 | Прокладка | 1 | 1 | ||
| 24 | 8481-1029729 | Крышка | 1 | 1 | ||
| 25 | 252135-П2 | Шайба 8.Т | 4 | 4 | 3 ₽ | |
| 26 | 201458-П29 | Болт М8×25 | 4 | 4 | 15 ₽ | |
| 27 | 201416-П29 | Болт М6×12 | 4 | 4 | 6 ₽ | |
| 28 | 252134-П2 | Шайба 6 | 4 | 4 | 3 ₽ | |
| 29 | 258598-П29 | Штифт 3×10 | — | 1 | ||
Примечания.
1 * Применяется для привода насоса забортной воды 241-1307010 (рис.38).
2 ** Применяется для привода насоса забортной воды 8481.1307009 (рис.38).
1 * Применяется для привода насоса забортной воды 241-1307010 (рис.38).
2 ** Применяется для привода насоса забортной воды 8481.1307009 (рис.38).

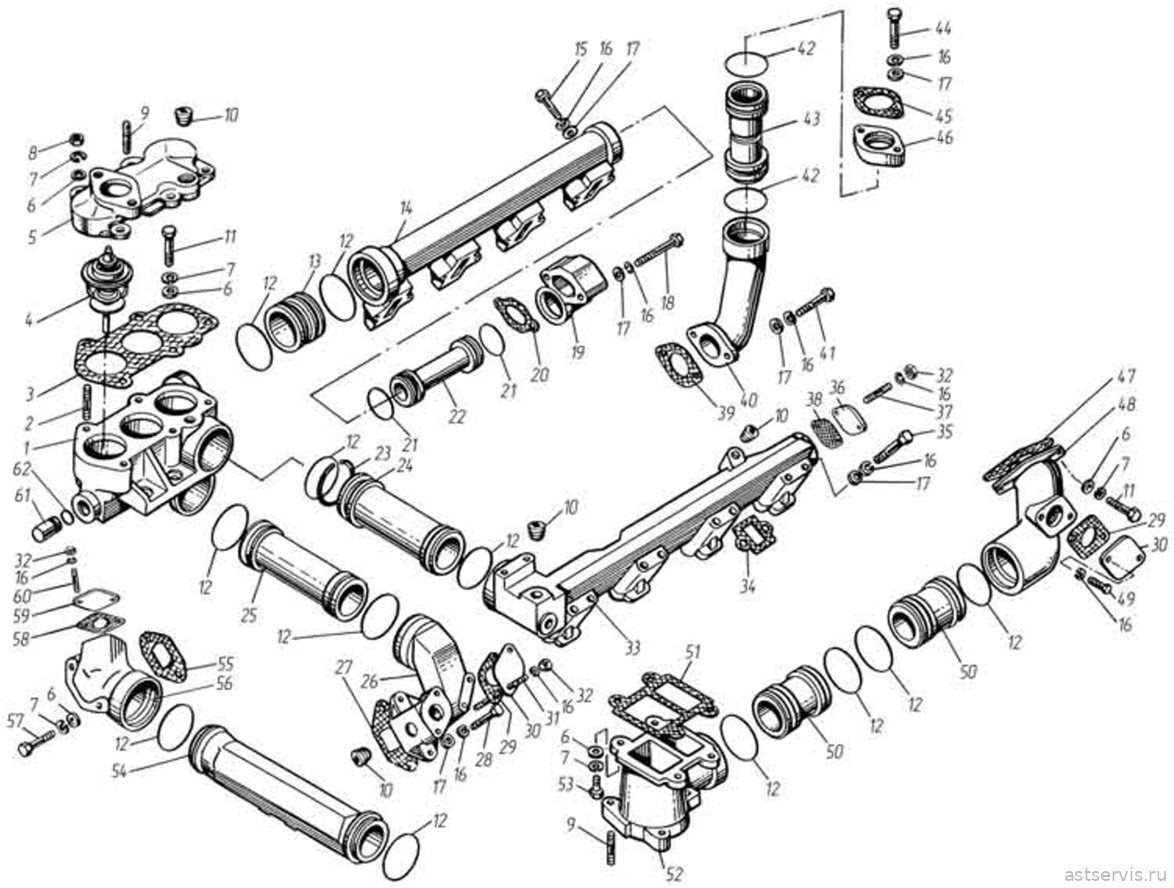

Рисунок 37 – Трубы и термостаты системы охлаждения
Перечень сборочных единиц и деталей к рисунку 37
Группы моделей двигателей: 1 — 8421.10; 2 — 8424.10, 8424.10-021, 8424.10-03, 8424.10-31, 8424.10-033, 8424.10-04, 8424.10-06; 3 — 8424.10-05, 8424.10-07, 8424.10-08; 4 — 8431.10; 5 — 8435.10; 6 — 8463.10; 7 — 8481.10, 8481.10-04; 8 — 8481.10-05; 9 — 8481.10-07, 8486.10-02, 8486.10-03, 85226.10; 10 — 8481.10-08; 11 — 8482.10; 12 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 842-1303176 | Коробка водяная с патрубком (в сборе) | гр. 1: — гр. 2–5: 1 гр. 6–8: — гр. 9–10: 1 гр. 11: — гр. 12: 1 | |||
| 8423-1303176 | Коробка водяная с патрубком (в сборе) | гр. 1–6: — гр. 7–8: 1 гр. 9–10: — гр. 11: 1 гр. 12: — | |||
| 853-1303176 | Коробка водяная с патрубком (в сборе) | гр. 1: 1 гр. 2–12: — | |||
| 1 | 841-1303178 | Коробка водяная | гр. 1–5: 1 гр. 6: — гр. 7–12: 1 | ||
| 2 | 216559-П29 | 1,5−3n Шпилька М10× ×40 1,25−6g | гр. 1–5: 5 гр. 6: — гр. 7–12: 5 | ||
| 3 | 841-1303214 | Прокладка патрубка | гр. 1–5: 1 гр. 6: — гр. 7–12: 1 | ||
| 4 | 4591441034 | Термостат ТС 107-1306100-02 | гр. 1: — гр. 2–5: 3 гр. 6: * гр. 7–12: 3 | ||
| 4 | 4591441033 | Термостат ТС 107-1306100-01 | гр. 1: 3 гр. 2–12: — | ||
| 842-1303126 | Патрубок водяной коробки (в сборе) | гр. 1–5: 1 гр. 6–8: — гр. 9–10: 1 гр. 11: — гр. 12: 1 | 6 591 ₽ | ||
| 5 | 842-1303130 | Патрубок водяной коробки | гр. 1–5: 1 гр. 6–8: — гр. 9–10: 1 гр. 11: — гр. 12: 1 | 3 967 ₽ | |
| 5 | 8423-1303130 | Патрубок водяной коробки | гр. 2: —— гр. 3–6: — гр. 7–8: 1 гр. 9–10: — гр. 11: 1 гр. 12: — | 7 457 ₽ | |
| 6 | 252006-П29 | Шайба 10 | гр. 1–5: 15 гр. 6: 8 гр. 7–12: 15 | 6 ₽ | |
| 7 | 252136-П2 | Шайба 10.ОТ | гр. 1–5: 15 гр. 6: 8 гр. 7–12: 15 | 12 ₽ | |
| 8 | 250517-П29 | Гайка М10×1,25-6Н | гр. 1–5: 5 гр. 6: — гр. 7–12: 5 | 15 ₽ | |
| 9 | 216554-П2 | 1,5−3n Шпилька М10× ×28 1,25−6g | гр. 1–5: 5 гр. 6–8: 3 гр. 9–10: 5 гр. 11: 3 гр. 12: 5 | ||
| 10 | 316135-П2 | Пробка КГ 3/8” | гр. 1–5: 5 гр. 6–8: 4 гр. 9–10: 5 гр. 11: 4 гр. 12: 5 | 203 ₽ | |
| 11 | 201680-П29 | Болт М10×1,25-6g×35 | гр. 1–5: 4 гр. 6: 2 гр. 7–12: 4 | 48 ₽ | |
| 12 | 2531193817 | Кольцо 052-060-46-2-7 | гр. 1–5: 12 гр. 6: 10 гр. 7–12: 12 | ||
| 13 | 840-1303082 | Муфта соединительная | 1 | 4 760 ₽ | |
| 14 | 842-1303104 | Труба водяная правая | гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–9: — гр. 10–11: 1 гр. 12: — | уточняем | |
| 14 | 8423-1303104-10 | Труба водяная правая | гр. 2: —1 гр. 3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | 6 481 ₽ | |
| 15 | 201466-П29 | Болт М8-6g×45 | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | 14 ₽ | |
| 16 | 252135-П2 | Шайба 8.Т | гр. 1: 22 гр. 2: 28 гр. 3: 30 гр. 4: 22 гр. 5: 24 гр. 6: 30 гр. 7: 28 гр. 8: 30 гр. 9: 32 гр. 10: 26 гр. 11: 22 гр. 12: 30 | 3 ₽ | |
| 17 | 252005-П29 | Шайба 8 | гр. 1: 18 гр. 2–3: 24 гр. 4–5: 18 гр. 6–9: 24 гр. 10: 20 гр. 11: 18 гр. 12: 24 | 10 ₽ | |
| 18 | 200272-П29 | Болт М8-6g×65 | гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–9: 2 гр. 10–11: — гр. 12: 2 | 27 ₽ | |
| 19 | 8423-1303308 | Патрубок отводящий охладителя | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | 1 676 ₽ | |
| 20 | 8423-1303311 | Прокладка патрубка | гр. 2: —1 гр. 3: 1 гр. 4–5: — гр. 6–10: 1 гр. 11: — гр. 12: 1 | ||
| 21 | 2531193803 | Кольцо 032-040-46-2-7 | гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–9: 2 гр. 10–11: — гр. 12: 2 | ||
| 22 | 8423-1303296-10 | Трубка соединительная со втулками (в сборе) | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | уточняем | |
| 23 | 840-1303272 | Кольцо запорное | 1 | 18 ₽ | |
| 24 | 841-1303256 | Муфта соединительная | 1 | 2 681 ₽ | |
| 25 | 841-1303088-01 | Труба перепускная (в сборе) | гр. 1–5: 1 гр. 6: — гр. 7–12: 1 | уточняем | |
| 26 | 841-1303240 | Патрубок перепускной трубы | 1 | 3 431 ₽ | |
| 27 | 841-1303188 | Прокладка патрубка | 1 | ||
| 28 | 201462-П29 | Болт М8-6g×35 | 2 | 70 ₽ | |
| 29 | 236-1011296 | Прокладка | 2 | 23 ₽ | |
| 30 | 240-1002402 | Заглушка | 2 | 178 ₽ | |
| 31 | 216527-П29 | 1,25−3n Шпилька М8× ×25 1−6g | 2 | 111 ₽ | |
| 32 | 250511-П29 | Гайка М8-6H×1 | гр. 1–2: 2 гр. 3: 4 гр. 4: 2 гр. 5–6: 4 гр. 7: 2 гр. 8: 4 гр. 9–10: 6 гр. 11: 2 гр. 12: 4 | 16 ₽ | |
| 842-1303101-10 | Труба водяная левая со шпильками | 1 | 11 602 ₽ | ||
| 33 | 842-1303105-10 | Труба водяная левая | 1 | 7 444 ₽ | |
| 34 | 840-1303268 | Прокладка водяной трубы | 8 | 17 ₽ | |
| 35 | 201469-П29 | Болт М8-6g×55 | гр. 1: 16 гр. 2–3: 15 гр. 4–5: 16 гр. 6–9: 15 гр. 10–11: 16 гр. 12: 15 | ||
| 36 | 8484-1303014 | Заглушка водяной трубы | гр. 1–4: — гр. 5: 1 гр. 6–7: — гр. 8–10: 1 гр. 11: — гр. 12: 1 | ||
| 37 | 216523-П29 | 1,25To 16 Шпилька М8× ×16 1−4h 12 | 2 | 67 ₽ | |
| 38 | 8484-1303398 | Прокладка заглушки | гр. 1–4: — гр. 5: 1 гр. 6–7: — гр. 8–10: 1 гр. 11: — гр. 12: 1 | ||
| 39 | 8423-1303276 | Прокладка патрубка | гр. 2: —1 гр. 3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | ||
| 40 | 8423-1303278-10 | Патрубок подводящий охладителя | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | уточняем | |
| 41 | 201468-П29 | Болт М8-6g×50 | гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–9: 2 гр. 10–11: — гр. 12: 2 | 14 ₽ | |
| 42 | 2531193812 | Кольцо 044-052-46-2-7 | гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–9: 2 гр. 10–11: — гр. 12: 2 | ||
| 43 | 8423-1303284-10 | Труба подводящая охладителя (в сборе) | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | 9 605 ₽ | |
| 44 | 201460-П29 | Болт М8-6g×30 | гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–9: 2 гр. 10–11: — гр. 12: 2 | 7 ₽ | |
| 45 | 8423-1303312 | Прокладка патрубка | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | ||
| 46 | 8423-1303291 | Патрубок охладителя (в сборе) | гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–9: 1 гр. 10–11: — гр. 12: 1 | 12 873 ₽ | |
| 47 | 841-1303024 | Прокладка патрубка | 1 | ||
| 48 | 841-1303160 | Патрубок подводящий левого блока | 1 | 4 631 ₽ | |
| 49 | 201458-П29 | Болт М8-6g×25 | 2 | 15 ₽ | |
| 50 | 840-1303084 | Муфта соединительная | 2 | 2 836 ₽ | |
| 51 | 841-1303175 | Прокладка патрубка | 1 | ||
| 52 | 8423-1303174 | Патрубок подводящий водомасляного радиатора | 1 | 5 683 ₽ | |
| 53 | 201682-П29 | Болт М10×1,25-6g×40 | 4 | 100 ₽ | |
| 54 | 841-1303156 | Труба отводящая водяного насоса | 1 | 2 425 ₽ | |
| 55 | 841-1303163 | Прокладка патрубка | 1 | ||
| 56 | 842-1303168-10 | Патрубок подводящий правого блока | 1 | ||
| 57 | 201684-П29 | Болт М10×1,25-6g×45 | 2 | 94 ₽ | |
| 58 | 842-1319062 | Прокладка | гр. 1–2: — гр. 3: 1 гр. 4–5: — гр. 6: 1 гр. 7–8: — гр. 9–10: 1 гр. 11–12: — | ||
| 59 | 841-1002514 | Заглушка | гр. 1–2: — гр. 3: 1 гр. 4–5: — гр. 6: 1 гр. 7–8: — гр. 9–10: 1 гр. 11–12: — | ||
| 60 | 216526-П29 | 1,25To 16 Шпилька М8× ×22 1−4h 16 | 2 | 105 ₽ | |
| 61 | 840-1003436 | Заглушка | гр. 1–5: 1 гр. 6: — гр. 7–12: 1 | ||
| 62 | 238Н-1723031 | Кольцо уплотнительное | гр. 1–5: 1 гр. 6: — гр. 7–12: 1 | уточняем аналог: 353 ₽ |
Примечание - * см. рис. 37а.

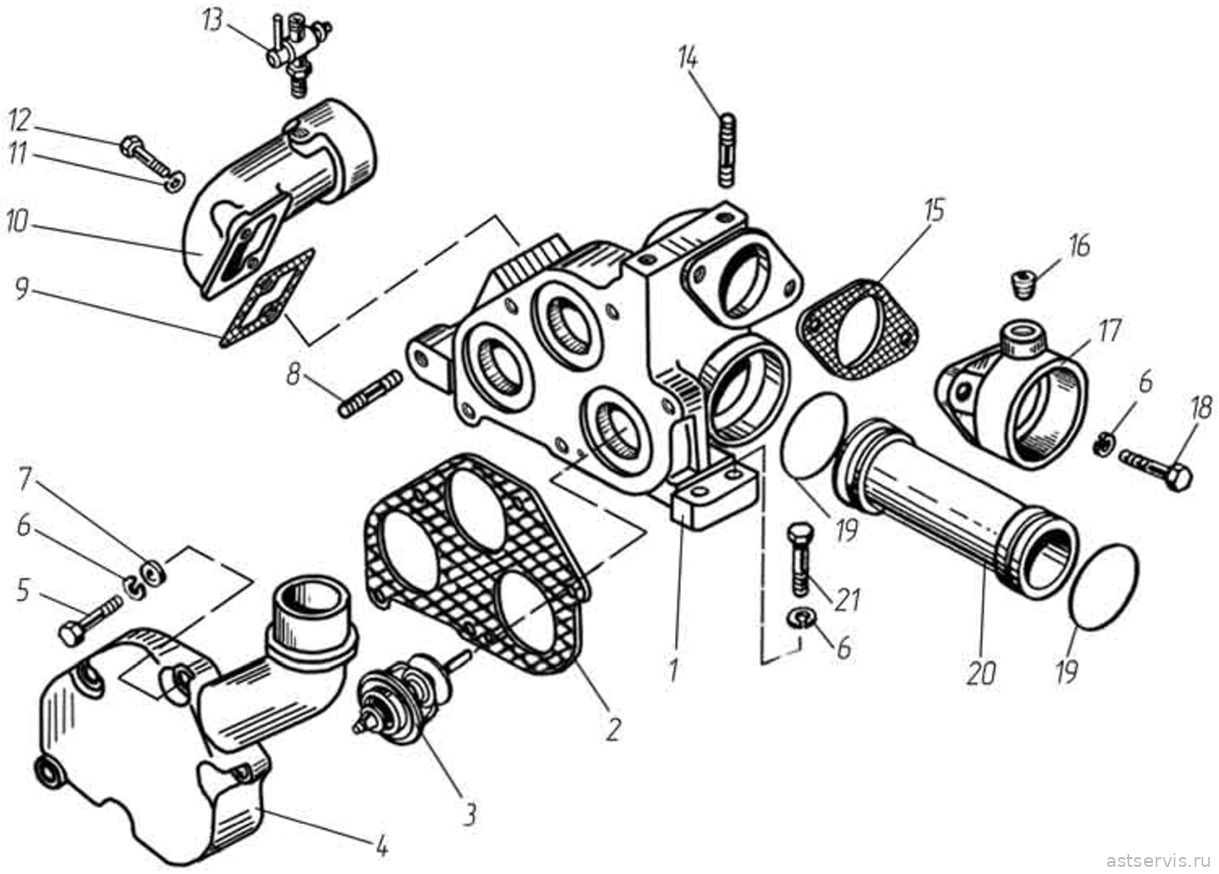

Рисунок 37а – Трубы и термостаты системы охлаждения
Перечень сборочных единиц и деталей к рисунку 37а
Применяемость: 8463.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 8463-1303176 | Коробка водяная с патрубком (в сборе) | 1 | |||
| 1 | 8463-1303178 | Коробка водяная | 1 | ||
| 2 | 8463-1303214 | Прокладка патрубка | 1 | ||
| 3 | 4591441034 | Термостат ТС 107-1306100-02 | 3 | ||
| 4 | 8463-1303130 | Патрубок водяной коробки | 1 | ||
| 5 | 201688-П29 | Болт М10×1,25-6g×60 | 5 | 95 ₽ | |
| 6 | 252136-П2 | Шайба 10.ОТ | 11 | 12 ₽ | |
| 7 | 252006-П29 | Шайба 10 | 5 | 6 ₽ | |
| 8 | 310419-П2 | 1,75−3n 20 Шпилька М12× ×55 1,25−6g 22 | 1 | ||
| 9 | 8463-1303188 | Прокладка патрубка | 1 | ||
| 10 | 8463-1303090 | Патрубок отводящий правой водяной трубы | 1 | ||
| 11 | 252135-П2 | Шайба 8.Т | 2 | 3 ₽ | |
| 12 | 201458-П29 | Болт М8×25 | 2 | 15 ₽ | |
| 13 | 4599300006 | Кран ПС 7-0* | 1 | ||
| 14 | 216459-П29 | 1,75−3n Шпилька М10× ×25 1,25−6g | 2 | 198 ₽ | |
| 15 | 8463-1303175 | Прокладка патрубка | 1 | ||
| 16 | 316135-П2 | Пробка КГ 3/8” | 1 | 203 ₽ | |
| 17 | 8463-1303210 | Патрубок подводящий водяной коробки | 1 | ||
| 18 | 201497-П29 | Болт М10-6g×25 | 2 | 13 ₽ | |
| 19 | 2531193817 | Кольцо 052-060-46-2-7 | 2 | ||
| 20 | 849-1303156 | Труба отводящая (в сборе) | 1 | ||
| 21 | 201682-П29 | Болт М10×1,25×40 | 4 | 100 ₽ |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
Рисунок 37б – Трубы и термостаты системы охлаждения
Перечень сборочных единиц и деталей к рисунку 37б
Применяемость: 8481.10-08
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8481-1303283 | Труба подводящая ОНВ (в сборе) | 1 | ||
| 2 | 201462-П29 | Болт М8-6g×35 | 2 | 70 ₽ | |
| 3 | 252135-П2 | Шайба 8.Т | 11 | 3 ₽ | |
| 4 | 8423-1303312 | Прокладка патрубка | 2 | ||
| 5 | 8481-1303292 | Патрубок подводящий ОНВ | 1 | ||
| 6 | 8481-1303296 | Прокладка заглушки | 1 | ||
| 7 | 8481-1303295 | Заглушка патрубка подводящего ОНВ | 1 | ||
| 8 | 201456-П29 | Болт М8-6g×20 | 5 | 14 ₽ аналог: 12 ₽ | |
| 9 | 201460-П29 | Болт М8-6g×30 | 2 | 7 ₽ | |
| 10 | 252005-П29 | Шайба 8 | 2 | 10 ₽ | |
| 11 | 201470-П29 | Болт М8-6g×60 | 2 | ||
| 12 | 8481-1303308 | Патрубок отводящий ОНВ | 1 | ||
| 13 | 8481-1303310 | Прокладка заглушки | 1 | ||
| 14 | 8481-1303309 | Заглушка патрубка отводящего ОНВ | 1 | ||
| 15 | 8423-1303311 | Прокладка патрубка | 1 | ||
| 16 | 8481-1303409 | Кляммер | 1 | 735 ₽ | |
| 17 | 8481-1303408 | Кронштейн | 1 | 839 ₽ | |
| 19 | 8481-1303410 | Рукав | 1 | ||
| 20 | 8481-1303411 | Хомут с пряжкой (в сборе) | 2 | ||
| 21 | 297575-П29 | Шплинт стяжной | 2 |

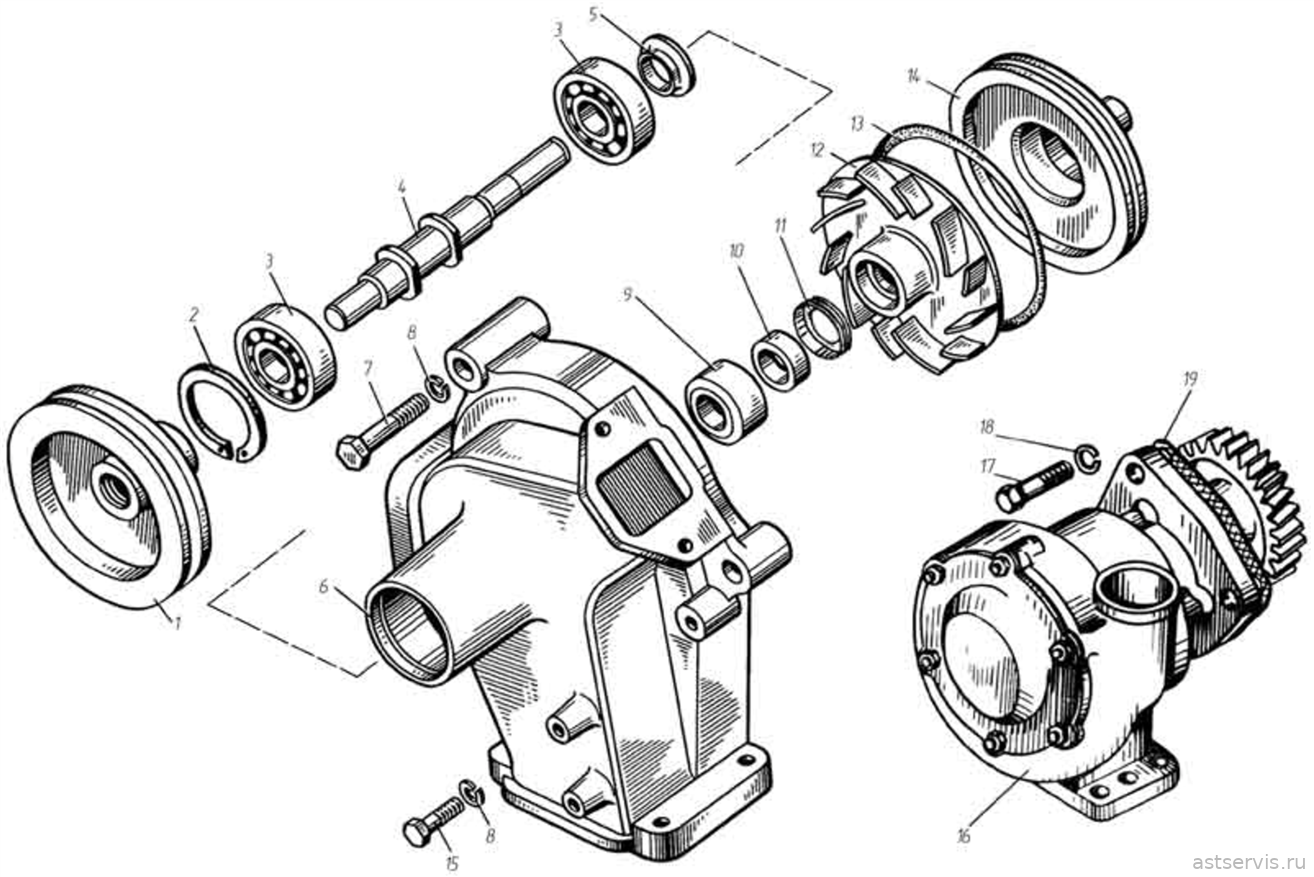

Рисунок 38 – Водяной насос
Перечень сборочных единиц и деталей к рисунку 38
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-08, 8431.10, 8435.10, 8481.10, 8481.10-04, 8481.10-05, 8482.10, 8522.10; 2 — 8424.10-07; 3 — 8463.10; 4 — 8481.10-07; 5 — 8481.10-08; 6 — 8486.10-02, 8486.10-03; 7 — 85226.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 8423-1307010-01 | Насос водяной (в сборе) | гр. 1: 1 гр. 2–7: — | |||
| 8424-1307010 | Насос водяной (в сборе) | гр. 1: — гр. 2: 1 гр. 3–7: — | |||
| 8463-1307010 | Насос водяной (в сборе) | гр. 1–2: — гр. 3: 1 гр. 4–7: — | |||
| 8481-1307010 | Насос водяной (в сборе) | гр. 1–3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 | |||
| 8486-1307010 | Насос водяной (в сборе) | гр. 1–5: — гр. 6: 1 гр. 7: — | |||
| 1 | 8423-1307216 | Шкив привода насоса | гр. 1: 1 гр. 2–7: — | 3 644 ₽ | |
| 1 | 8424-1307216 | Шкив привода насоса | гр. 1: — гр. 2: 1 гр. 3–7: — | ||
| 1 | 8463-1307216 | Шкив привода насоса | гр. 1–2: — гр. 3: 1 гр. 4–7: — | ||
| 1 | 8481-1307216 | Шкив привода насоса | гр. 1–3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 | ||
| 1 | 8486-1307216 | Шкив привода насоса | гр. 1–5: — гр. 6: 1 гр. 7: — | ||
| 2 | 8401-1307136 | Кольцо стопорное | 1 | 406 ₽ | |
| 3 | 1160304К | Подшипник шариковый | 2 | ||
| 4 | 840-1307023-02 | Валик водяного насоса | 1 | ||
| 5 | 840-1307026 | Водосбрасыватель | 1 | ||
| 6 | 841-1307015 | Корпус водяного насоса | 1 | ||
| 7 | 200399-П29 | Болт М12×1,25-6g×70 | 1 | 101 ₽ | |
| 8 | 252137-П2 | Шайба 12.ОТ | 3 | 15 ₽ | |
| 9 | 850-1307031 | Уплотнение торцовое водяного насоса (в сборе) | 1 | ||
| 841-1307030-10 | Крыльчатка водяного насоса (в сборе) | 1 | |||
| 10 | 850-1307039 | Втулка крыльчатки водяного насоса* | 1 | ||
| 10 | 850-1307039-01 | Втулка крыльчатки водяного насоса* | 1 | ||
| 11 | 850-1307062 | Манжета уплотнительная | 1 | ||
| 12 | 841-1307032-21 | Крыльчатка водяного насоса | 1 | ||
| 13 | 2531112302 | Кольцо 112-120-46-2-1 | 1 | 96 ₽ | |
| 14 | 841-1307045-01 | Крышка водяного насоса | 1 | ||
| 15 | 200397-П29 | Болт М12×1,25-6g×60 | 2 | 94 ₽ | |
| 16 | 8481-1307009 | Насос забортной воды | гр. 1–4: — гр. 5: 1 гр. 6–7: — | ||
| 16 | 241-1307010 | Насос водяной (забортной воды) | гр. 1–3: — гр. 4: 1 гр. 5–7: — | ||
| 17 | 201676-П29 | Болт М10×1,25-6g×25 | гр. 1–3: — гр. 4–5: 3 гр. 6–7: — | 60 ₽ | |
| 18 | 252136-П2 | Шайба 10.Т | гр. 1–3: — гр. 4–5: 3 гр. 6–7: — | 12 ₽ | |
| 19 | 240-1029178 | Прокладка | гр. 1–3: — гр. 4: 1 гр. 5–7: — | 21 ₽ | |
| 19 | 8481-1029735-10 | Прокладка | гр. 1–4: — гр. 5: 1 гр. 6–7: — |
Примечание - * 850.1307039 и 850.1307039-01- взаимозаменяемы.
Рисунок 39 – Натяжное устройство
Перечень сборочных единиц и деталей к рисунку 39
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-08, 8431.10, 8481.10, 8481.10-04, 8481.10-05, 8482.10, 8522.10; 2 — 8424.10-07; 3 — 8435.10; 4 — 8463.10; 5 — 8481.10-07, 8481.10-08, 85226.10; 6 — 8486.10-02, 8486.10-03
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 842-1307155 | Натяжное устройство (в сборе) | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4–6: — | 12 026 ₽ аналог: 4 740 ₽ | ||
| 8481-1307155 | Натяжное устройство (в сборе) | гр. 1–4: — гр. 5: 1 гр. 6: — | 13 353 ₽ | ||
| 8486-1307155 | Натяжное устройство (в сборе) | гр. 1–5: — гр. 6: 1 | 24 129 ₽ | ||
| 1 | 201420-П29 | Болт М6-6g×20 | гр. 1: 4 гр. 2: — гр. 3: 4 гр. 4: — гр. 5–6: 4 | 8 ₽ | |
| 2 | 252134-П2 | Шайба 6.Т | гр. 1: 4 гр. 2: — гр. 3: 4 гр. 4: — гр. 5–6: 4 | 3 ₽ | |
| 3 | 252004-П29 | Шайба 6 | гр. 1: 4 гр. 2: — гр. 3: 4 гр. 4: — гр. 5–6: 4 | 9 ₽ | |
| 4 | 841-1307194 | Крышка шкива натяжного устройства | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | ||
| 5 | 841-1307159 | Прокладка крышки | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | ||
| 6 | 840-1307165 | Кольцо Б17 | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | ||
| 7 | 236-1307080 | Подшипник 303 К2 | гр. 1: 2 гр. 2: — гр. 3: 2 гр. 4: — гр. 5–6: 2 | ||
| 840-1307320 | Маслоразбрызгиватель (в сборе) | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | |||
| 8 | 840-1307322 | Маслоразбрызгиватель натяжного устройства | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | ||
| 9 | 258611-П2 | Штифт 4С3×10.06 | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | ||
| 10 | 841-1307184 | Ось шкива натяжного устройства | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | 961 ₽ | |
| 11 | 841-1307180 | Шкив натяжного устройства | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4–6: — | ||
| 11 | 8486-1307180 | Шкив натяжного устройства | гр. 1–4: — гр. 5–6: 1 | ||
| 12 | 240-1307090 | Манжета шкива (в сборе) | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | уточняем аналог: 33 ₽ | |
| 842-1307204 | Кронштейн натяжного устройства (в сборе) | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5: 1 гр. 6: — | |||
| 8486-1307204 | Кронштейн натяжного устройства (в сборе) | гр. 1–5: — гр. 6: 1 | |||
| 13 | 842-1307206 | Кронштейн натяжного устройства | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5: 1 гр. 6: — | ||
| 13 | 8486-1307206 | Кронштейн натяжного устройства | гр. 1–5: — гр. 6: 1 | ||
| 14 | 312696-П29 | Шайба 10×28×3 | гр. 1: 1 гр. 2: — гр. 3: 1 гр. 4: — гр. 5–6: 1 | 34 ₽ | |
| 15 | 252136-П2 | Шайба 10.ОТ | гр. 1: 2 гр. 2: — гр. 3: 2 гр. 4: — гр. 5–6: 2 | 12 ₽ | |
| 16 | 201682-П29 | Болт М10×1,25-6g×40 | гр. 1: 2 гр. 2: — гр. 3: 2 гр. 4: — гр. 5–6: 2 | 100 ₽ | |
| 17 | 2564111148 | Ремень I-11×10-1180 | гр. 1: 1 гр. 2–4: — гр. 5–6: 1 | ||
| 17 | 2564211118 | Ремень зубчатый 2 кл. I-11×10- 1180* | гр. 1: 1 гр. 2–4: — гр. 5–6: 1 | ||
| 17 | 2564111151 | Ремень зубчатый 2 кл. I-11×10- 1250 | гр. 1–2: — гр. 3: 1 гр. 4–6: — | ||
| 17 | 8463-1307003 | Комплект ремней привода агрегатов включает ремень зубчатый 2 кл. I-11×10-1775 - 2 штуки | гр. 1–3: — гр. 4: 1 гр. 5–6: — |
Примечание - * Можно применять вместо 25 6411 1148.
Рисунок 40 – Вентилятор, кожух вентилятора и натяжное устройство привода вентилятора
Перечень сборочных единиц и деталей к рисунку 40
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03; 2 — 8424.10-031, 8424.10-033, 8424.10-04, 8431.10, 8481.10, 8481.10-04, 8482.10; 3 — 8424.10-05, 8424.10-08; 4 — 8424.10-06; 5 — 8435.10; 6 — 8463.10; 7 — 8481.10-05; 8 — 8481.10-07, 8481.10-08, 85226.10; 9 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8423-1308012-01 | Крыльчатка вентилятора (в сборе) | гр. 1–2: 1 гр. 3–8: — гр. 9: 1 | 14 259 ₽ | |
| 1 | 8423-1308012-11 | Крыльчатка вентилятора обратной подачи (в сборе) | гр. 1–3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 гр. 8–9: — | 21 380 ₽ | |
| 2 | 311908-П29 | Гайка М22×1,5-6H | гр. 1–2: 1 гр. 3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 гр. 8: — гр. 9: 1 | ||
| 3 | 201676-П29 | Болт М10×1,25-6g×25 | гр. 1–2: 4 гр. 3: — гр. 4–5: 4 гр. 6: — гр. 7: 4 гр. 8: — гр. 9: 4 | 60 ₽ | |
| 4 | 252136-П2 | Шайба 10.ОТ | гр. 1–2: 7 гр. 3: 3 гр. 4–5: 7 гр. 6: — гр. 7: 7 гр. 8: 3 гр. 9: 7 | 12 ₽ | |
| 5 | 201454-П29 | Болт М8-6g×16 | гр. 1–2: 4 гр. 3: — гр. 4–5: 4 гр. 6: — гр. 7: 4 гр. 8: — гр. 9: 4 | 16 ₽ | |
| 6 | 252135-П2 | Шайба 8.Т | гр. 1–2: 6 гр. 3: — гр. 4–5: 6 гр. 6: — гр. 7: 6 гр. 8: — гр. 9: 6 | 3 ₽ | |
| 7 | 8423-1309010 | Кожух вентилятора (в сборе) | гр. 1: — гр. 2: 1 гр. 3: — гр. 4: 1 гр. 5–9: — | 6 678 ₽ | |
| 7 | 8424-1309010 | Кожух вентилятора (в сборе) | гр. 1: 1 гр. 2–9: — | ||
| 7 | 8522-1309010 | Кожух вентилятора (в сборе) | гр. 1–8: — гр. 9: 1 | ||
| 8 | 8423-1309072 | Кронштейн крепления кожуха вентилятора правый нижний | гр. 1–2: 1 гр. 3: — гр. 4: 1 гр. 5–8: — гр. 9: 1 | 762 ₽ | |
| 9 | 8423-1308652 | Ступица крыльчатки вентилятора | гр. 1–2: 1 гр. 3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 гр. 8: — гр. 9: 1 | 4 408 ₽ | |
| 10 | 4598246263 | Шпонка 5×7,5 | гр. 1–2: 1 гр. 3: — гр. 4–5: 1 гр. 6: — гр. 7: 1 гр. 8: — гр. 9: 1 | 56 ₽ | |
| 841-1308110 | Натяжное приспособление (в сборе)* | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | 15 345 ₽ | ||
| 11 | 201420-П29 | Болт М6-6g×20 | гр. 1–5: 4 гр. 6: — гр. 7–9: 4 | 8 ₽ | |
| 12 | 252134-П2 | Шайба 6.Т | гр. 1–5: 4 гр. 6: — гр. 7–9: 4 | 3 ₽ | |
| 13 | 252004-П29 | Шайба 6 | гр. 1–5: 4 гр. 6: — гр. 7–9: 4 | 9 ₽ | |
| 14 | 841-1308121 | Крышка шкива натяжного приспособления | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | ||
| 15 | 240Б-1308122 | Прокладка крышки | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | ||
| 16 | 841-1308133 | Кольцо 1Б 20 | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | ||
| 17 | 4612123774 | Подшипник 304К | гр. 1–5: 2 гр. 6: — гр. 7–9: 2 | 282 ₽ | |
| 18 | 841-1308825 | Маслоразбрызгиватель (в сборе) | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | ||
| 19 | 841-1308112 | Шкив натяжного приспособления | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | 7 029 ₽ | |
| 20 | 240-1307090 | Манжета | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | уточняем аналог: 33 ₽ | |
| 21 | 8423-1309066 | Кронштейн крепления кожуха вентилятора левый верхний | гр. 1–2: 1 гр. 3: — гр. 4: 1 гр. 5–8: — гр. 9: 1 | 626 ₽ | |
| 22 | 252006-П29 | Шайба 10 | гр. 1–2: 4 гр. 3: 3 гр. 4: 4 гр. 5: 3 гр. 6: — гр. 7–8: 3 гр. 9: 4 | 6 ₽ | |
| 23 | 201680-П29 | Болт М10×1,25-6g×35 | гр. 1–2: 1 гр. 3: — гр. 4: 1 гр. 5–8: — гр. 9: 1 | 48 ₽ | |
| 24 | 201458-П29 | Болт М8-6g×25 | гр. 1–2: 2 гр. 3: — гр. 4: 2 гр. 5–8: — гр. 9: 2 | 15 ₽ | |
| 25 | 252005-П29 | Шайба 8 | гр. 1–2: 2 гр. 3: — гр. 4: 2 гр. 5–8: — гр. 9: 2 | 10 ₽ | |
| 26 | 8423-1309064 | Кронштейн крепления кожуха вентилятора правый верхний | гр. 1–2: 1 гр. 3: — гр. 4: 1 гр. 5–8: — гр. 9: 1 | 626 ₽ | |
| 841-1308005 | Комплект ремней (3 шт.) привода агрегатов | гр. 1–4: 1 гр. 5–6: — гр. 7: 1 гр. 8: — гр. 9: 1 | |||
| 843-1308005 | Комплект ремней (3 шт.) привода агрегатов | гр. 1–4: — гр. 5: 1 гр. 6–9: — | |||
| 8481-1318005 | Комплект ремней (2 шт.) | гр. 1–7: — гр. 8: 1 гр. 9: — | |||
| 27 | 2564211143 | Ремень зубчатый 2 кл. I-14×13-1320 | гр. 1–4: 3 гр. 5–6: — гр. 7: 3 гр. 8: 2 гр. 9: — | ||
| 27 | Ремень зубчатый SPB (XPB) 16,3х13-1400 | гр. 1–4: — гр. 5: 3 гр. 6–8: — гр. 9: 3 | |||
| 28 | 310027-П29 | Болт М12×1,25-6g×158 | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | ||
| 29 | 250515-П29 | Гайка М12×1,25-6H | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | 15 ₽ | |
| 30 | 252137-П2 | Шайба 12.ОТ | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | 15 ₽ | |
| 31 | 8423-1309074 | Кронштейн крепления кожуха вентилятора левый нижний | гр. 1–2: 1 гр. 3: — гр. 4: 1 гр. 5–8: — гр. 9: 1 | ||
| 32 | 841-1308116 | Ось крепления натяжного приспособления | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | уточняем | |
| 33 | 841-1308138 | Кронштейн натяжного приспособления | гр. 1–5: 1 гр. 6: — гр. 7–8: 1 гр. 9: — | ||
| 8522-1308138 | Кронштейн натяжного приспособления | гр. 1–8: — гр. 9: 1 | |||
| 34 | 312214-П29 | Шайба установочная Ø22 | гр. 1–5: 1 гр. 6: — гр. 7–9: 1 | ||
| 35 | 250659-П29 | Гайка М22×1,5-6H | гр. 1–5: 2 гр. 6: — гр. 7–9: 2 | 183 ₽ | |
| 36 | 201688-П29 | Болт М10×1,25-6g×60 | гр. 1–5: 3 гр. 6: — гр. 7–9: 3 | 95 ₽ |
Примечание - * Входит в состав гидромуфты в сборе (см.таблицу к Рис.41).
Рисунок 40а – Натяжное устройство привода вентилятора
Перечень сборочных единиц и деталей к рисунку 40а
Применяемость: 8486.10-02, 8486.10-03
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 8486-1308110-30 | Натяжное устройство (в сборе) | 1 | 84 752 ₽ | ||
| 1 | 841-1318088 | Корпус-кронштейн со шпильками и ввертышами (в сборе) | 1 | 25 359 ₽ | |
| 2 | 252007-П29 | Шайба 12 | 1 | 8 ₽ | |
| 3 | 252137-П2 | Шайба 12.ОТ | 7 | 15 ₽ | |
| 4 | 200404-П29 | Болт М12×1,25-6g×95 | 1 | 140 ₽ | |
| 5 | 200412-П29 | Болт М12×1,25-6g×150 | 3 | 145 ₽ | |
| 6 | 252136-П2 | Шайба 10.ОТ | 6 | 12 ₽ | |
| 7 | 250517-П29 | Гайка М10×1,25-6H | 5 | 15 ₽ | |
| 8 | 8486-1308138-20 | Кронштейн натяжного устройства | 1 | ||
| 9 | 4593181126 | Болт М12×1,25-6g×40 | 3 | 118 ₽ | |
| 10 | 8486-1308116-20 | Ось натяжного устройства | 1 | 8 182 ₽ | |
| 11 | 240-1307090 | Манжета | 1 | уточняем аналог: 33 ₽ | |
| 12 | 8486-1308112-30 | Шкив натяжного устройства | 1 | 15 099 ₽ | |
| 13 | Ремень II-21-14-1950* | 3 | |||
| 14 | 201420-П29 | Болт М6-6g×20 | 4 | 8 ₽ | |
| 15 | 252134-П2 | Шайба 6.Т | 4 | 3 ₽ | |
| 16 | 8486-1308121 | Крышка шкива натяжного устройства | 1 | ||
| 17 | 240Б-1308122 | Прокладка крышки | 1 | ||
| 18 | 841-1308133 | Кольцо 1Б 20 | 1 | ||
| 19 | 4612123774 | Подшипник 304К | 2 | 282 ₽ | |
| 20 | 841-1308825 | Маслоразбрызгиватель (в сборе) | 2 | ||
| 21 | 8486-1308140 | Болт-натяжитель М12×1,25- 6g×195 | 1 | ||
| 22 | 250515-П29 | Гайка М12×1,25-6H | 1 | 15 ₽ | |
| 23 | 312214-П29 | Шайба установочная Ø22 | 1 | ||
| 24 | 250659-П29 | Гайка М22×1,5-6H | 2 | 183 ₽ | |
| 25 | 8486-1308392-10 | Лист торцовый с втулкой и шпилькой (в сборе) | 1 | ||
| 26 | 236-1112172 | Пробка М10×1 | 1 | 13 ₽ | |
| 27 | 201687-П29 | Болт М10×1,25-6g×55 | 1 | 314 ₽ | |
| 28 | 252006-П29 | Шайба 10 | 1 | 6 ₽ |
Примечание - * В комплект поставки не входит.
Рисунок 40б – Натяжное устройство привода генератора
Перечень сборочных единиц и деталей к рисунку 40б
Применяемость: 8424.10-07
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 8424-1318110-01 | Натяжное приспособление (в сборе) | 1 | |||
| 1 | 841-1308138 | Кронштейн натяжного приспособления | 1 | ||
| 2 | 8424-1318116-01 | Ось шкива натяжного приспособления | 1 | ||
| 3 | 4591675012 | Масленка 1.1.Ц6 | 1 | ||
| 4 | 8401-1307136 | Кольцо стопорное | 2 | 406 ₽ | |
| 5 | 841-1308133 | Кольцо 1Б 20 | 1 | ||
| 6 | 1160304К | Подшипник | 2 | ||
| 7 | 8424-1318118-01 | Втулка | 1 | ||
| 8 | 4594321109 | Винт М6-6g×16 | 1 | ||
| 9 | 252154-П2 | Шайба 6.Л | 1 | 5 ₽ | |
| 10 | 8424-1318112-01 | Шкив натяжного приспособления | 1 | ||
| 8424-1318005 | Комплект ремней (3 шт.) привода агрегатов | 1 | |||
| 11 | 2564211127 | Ремень зубчатый 2 кл. I-11×10-1500 | 3 | ||
| 12 | 310027-П29 | Болт М12×1,25-6g×158 | 1 | ||
| 13 | 250515-П29 | Гайка М12×1,25-6H | 1 | 15 ₽ | |
| 14 | 252137-П2 | Шайба 12.ОТ | 1 | 15 ₽ | |
| 15 | 312214-П29 | Шайба установочная Ø22 | 1 | ||
| 16 | 250659-П29 | Гайка М22×1,5-6H | 2 | 183 ₽ | |
| 17 | 201688-П29 | Болт М10×1,25-6g×60 | 3 | 95 ₽ | |
| 18 | 252136-П2 | Шайба 10.ОТ | 3 | 12 ₽ | |
| 19 | 252006-П29 | Шайба 10 | 3 | 6 ₽ |
Рисунок 41 – Гидромуфта привода вентилятора
Перечень сборочных единиц и деталей к рисунку 41
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-06, 8431.10, 8435.10, 8481.10, 8481.10-04, 8481.10-05, 8482.10; 2 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 8423-1318008-02 | Гидромуфта с натяжным приспособлением | 1 | — | |||
| 8522-1318008-02 | Гидромуфта с натяжным приспособлением | — | 1 | |||
| 8423-1318010-02 | Гидромуфта привода вентилятора | 1 | — | |||
| 8522-1318010 | Гидромуфта привода вентилятора | — | 1 | |||
| 1 | 84211-1318176-10 | Шкив привода гидромуфты | 1 | — | 9 046 ₽ | |
| 1 | 8522-1318176 | Шкив привода гидромуфты | — | 1 | ||
| 2 | 206А | Подшипник ГОСТ 8338-75 | 1 | 1 | ||
| 3 | 236-1307081 | Кольцо Б 62 | 1 | 1 | 219 ₽ | |
| 4 | 250517-П29 | Гайка М10×1,25-6Н | 5 | 5 | 15 ₽ | |
| 5 | 252136-П2 | Шайба 10.ОТ | 11 | 11 | 12 ₽ | |
| 841-1318074 | Корпус подшипников со шпилькой (в сборе) | 1 | 1 | |||
| 6 | 841-1318075 | Корпус подшипников | 1 | 1 | ||
| 7 | 6-209А | Подшипник ГОСТ 8338-75 | 2 | 2 | ||
| 8 | 841-1318030-10 | Вал ведущий | 1 | 1 | уточняем | |
| 9 | 841-1318036 | Втулка распорная | 1 | 1 | ||
| 10 | 841-1318166 | Манжета с пружиной (в сборе) | 1 | 1 | ||
| 11 | 841-1318178-10 | Ступица шкива | 1 | 1 | уточняем | |
| 12 | 201680-П29 | Болт М10×1,25-6g×35 | 6 | 6 | 48 ₽ | |
| 13 | 841-1318186 | Манжета с пружиной (в сборе) | 1 | 1 | 1 276 ₽ | |
| 14 | 841-1318182-10 | Прокладка шкива | 1 | 1 | ||
| 15 | 312332-П2 | Шайба 40 | 1 | 1 | ||
| 16 | 311449-П29 | Гайка М39×2-6H | 1 | 1 | ||
| 841-1318020-01 | Гидромуфта с ведущими ведомым валами (в сборе) | 1 | 1 | |||
| 17 | 841-1318040-10 | Вал ведомый | 1 | 1 | уточняем | |
| 18 | 205 | Подшипник ГОСТ 8338-75 | 1 | 1 | уточняем аналог: 72 ₽ | |
| 19 | 841-1318032-10 | Колесо ведущее | 1 | 1 | ||
| 20 | 841-1318048 | Кольцо упорное | 1 | 1 | 660 ₽ | |
| 21 | 310052-П | Болт с пробкой (в сборе) | 8 | 8 | ||
| 22 | 841-1318050-10 | Ступица ведомого колеса | 1 | 1 | ||
| 23 | 841-1318046 | Колесо ведомое | 1 | 1 | 10 525 ₽ | |
| 24 | 311908-П29 | Гайка М22×1,5-6H | 1 | 1 | ||
| 25 | 841-1318049 | Кольцо упорное | 1 | 1 | ||
| 26 | 841-1318054 | Кожух ведущего колеса гидромуфты | 1 | 1 | ||
| 27 | 316603-П29 | Ввертыш М10×1-6H -М16×1,5-3n×11,5 | 1 | 1 | 247 ₽ | |
| 28 | 316620-П29 | Ввертыш М10×1,25-6H-М16×1,5-3n×18 | 2 | 2 | ||
| 29 | 216553-П29 | 1,5−3n Шпилька М10× ×25 1,25−6g | 2 | 2 | ||
| 30 | 316106-П29 | Пробка М14×1,5-6g | 2 | 2 | 242 ₽ | |
| 31 | 312326-П | Прокладка 14×19×1,5 | 2 | 2 | 90 ₽ | |
| 32 | 841-1318290 | Втулка маслоотводящего канала | 2 | 2 | ||
| 33 | 2531116063 | Кольцо 015-019-25-2-5 | 2 | 2 | 29 ₽ | |
| 34 | 2531116149 | Кольцо 030-036-36-2-5 | 3 | 3 | 80 ₽ | |
| 35 | 841-1318292 | Втулка маслоотводящего канала | 1 | 1 | ||
| 841-1318088 | Корпус-кронштейн со шпильками и ввертышами | 1 | 1 | 25 359 ₽ | ||
| 36 | 841-1318090 | Корпус-кронштейн гидромуфты | 1 | 1 | 23 820 ₽ | |
| 37 | 316601-П29 | Ввертыш М10×1,25-6H-М16×1,5-3n×16 | 3 | 3 | ||
| 38 | 252007-П29 | Шайба 12 | 1 | 1 | 8 ₽ | |
| 39 | 252137-П2 | Шайба 12.ОТ | 4 | 4 | 15 ₽ | |
| 40 | 200404-П29 | Болт М12×1,25-6g×95 | 1 | 1 | 140 ₽ | |
| 41 | 200412-П29 | Болт М12×1,25-6g×150 | 3 | 3 | 145 ₽ | |
| 42 | 216554-П29 | 1,5−3n Шпилька М10× ×28 1,25−6g | 5 | 5 | 203 ₽ | |
| 43 | 841-1318078 | Прокладка корпуса подшипников гидромуфты | 1 | 1 | 1 687 ₽ | |
| 44 | 841-1318100 | Пружина | 1 | 1 | 166 ₽ | |
| 45 | 841-1318098 | Уплотнитель | 1 | 1 | ||
| 46 | 841-1318097 | Кольцо запорное | 1 | 1 | ||
| 47 | 841-1318130 | Трубка сливная | 1 | 1 | 1 660 ₽ | |
| 48 | 201-1306075-А | Прокладка патрубка | 1 | 1 | 10 ₽ | |
| 49 | 841-1318196 | Патрубок сливной | 1 | 1 | 1 199 ₽ | |
| 50 | 252005-П29 | Шайба 8 | 2 | 2 | 10 ₽ | |
| 51 | 252135-П2 | Шайба 8.Т | 2 | 2 | 3 ₽ | |
| 52 | 201469-П29 | Болт М8-6g×55 | 2 | 2 | ||
Рисунок 42 – Включатель гидромуфты
Перечень сборочных единиц и деталей к рисунку 42
Группы моделей двигателей: 1 — 8421.10, 8482.10; 2 — 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-06, 8431.10, 8435.10, 8481.10, 8481.10-04, 8481.10-05, 8522.10; 3 — 8424.10-05, 8424.10-07, 8424.10-08, 8463.10, 8481.10-07, 8481.10-08, 8486.10-02, 8486.10-03, 85226.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | |||||
| 842-1319010 | Включатель гидромуфты (в сборе) | 1 | — | — | |||
| 8423-1319010-10 | Включатель гидромуфты (в сборе | )— | 1 | — | |||
| 1 | 842-1319140 | Трубка отводящая включателя гидромуфты (в сборе) | 1 | 1 | — | ||
| 2 | 240-1305036 | Кольцо уплотнительное (резина) | 1 | — | — | 34 ₽ | |
| 2 | 8423-1319036 | Прокладка уплотнительная (резина) | — | 1 | — | ||
| 2 | 8423-1319036-01 | Прокладка уплотнительная (резина)* | — | 1 | — | ||
| 3 | 312798-П | Прокладка регулировочная | 7 | 7 | — | ||
| 4 | ТС103-1306090-10 | Термосиловой датчик | 1 | — | — | ||
| 4 | ТС108-1306090-20 | Термосиловой датчик | — | 1 | — | ||
| 5 | 842-1319030 | Гайка М30×2-6Н | 1 | — | — | ||
| 5 | 8423-1319030 | Гайка М30×2-6Н | — | 1 | — | ||
| 6 | 842-1319062 | Прокладка корпуса | 1 | 1 | — | ||
| 7 | 310122-П29 | Болт М10×1-6g-13×21 | 4 | 4 | — | 145 ₽ аналог: 116 ₽ | |
| 8 | 312482-П34 | Прокладка 10×14×1,5 | 8 | 8 | — | 81 ₽ | |
| 9 | 842-1319120 | Трубка подводящая включателя гидромуфты (в сборе) | 1 | 1 | — | ||
| 10 | 842-1319020-01 | Корпус включателя с заглушками | 1 | 1 | — | ||
| 11 | 252135-П2 | Шайба 8.Т | 2 | 2 | — | 3 ₽ | |
| 12 | 250511-П29 | Гайка М8×1-6Н | 2 | 2 | — | 16 ₽ | |
| 13 | 842-1319034 | Золотник включателя | 1 | 1 | — | ||
| 14 | 842-1319038 | Пружина возвратная золотника | 1 | 1 | — | ||
| 15 | 2531112661 | Кольцо 014-020-36-1-1 | 1 | 1 | — | ||
| 16 | 201-1015466 | Шарик Б5 | 2 | 2 | — | ||
| 17 | 842-1319053 | Пружина фиксатора | 1 | 1 | — | ||
| 18 | 842-1319042 | Пробка переключения режимов | 1 | 1 | — | ||
| 19 | 841-1319046 | Рычаг пробки крана | 1 | 1 | — | ||
| 20 | 240Н-1118034-А | Кольцо пружинное упорное | 1 | 1 | — | ||
