← Содержание каталога | 7. Привод агрегатов, сцепление и компрессор | 9. Инструмент и приспособления водителя →
Модель двигателя: — покажет только детали выбранной модели и её количество
Рисунки раздела:
- Рисунок 46 – Генератор
- Рисунок 46а – Генератор
- Рисунок 46б – Генератор 4001.3771-42; 4001.3771В-42; 4011.3771-42. Устройство
- Рисунок 46в – Генератор 5702.3701-20. Устройство
- Рисунок 47 – Стартер
- Рисунок 48 – Реле стартера

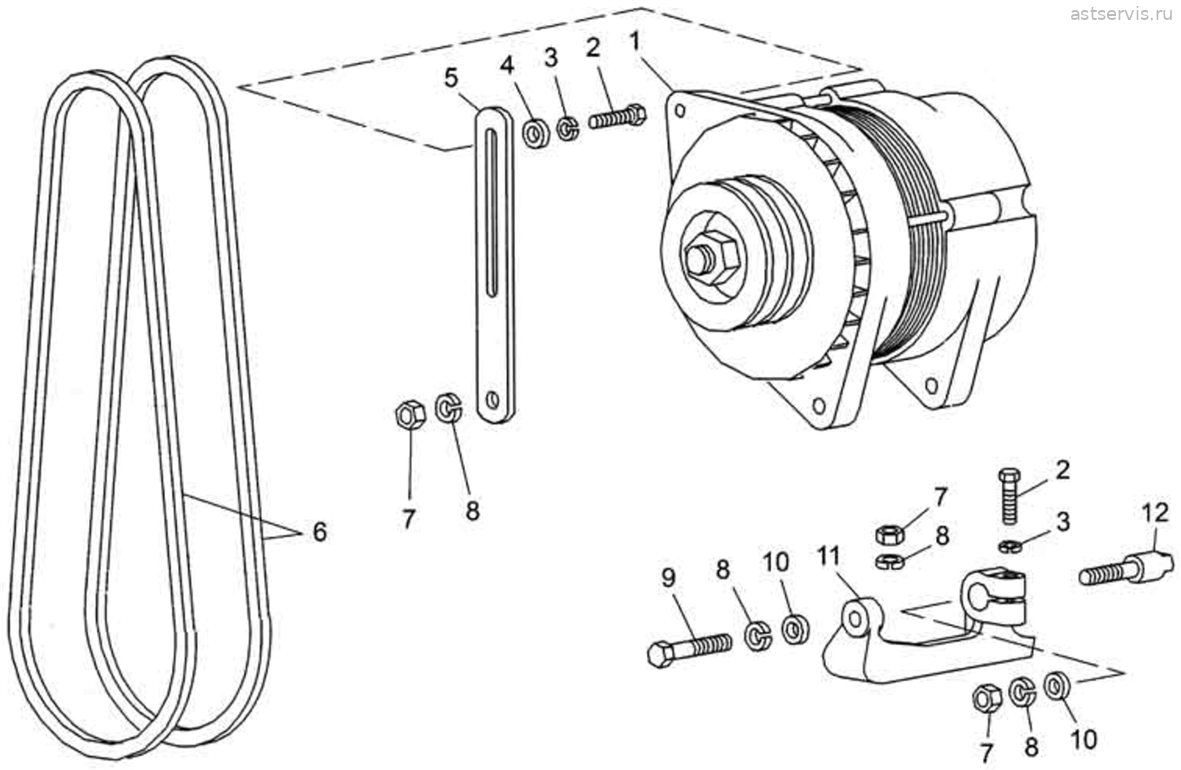

Рисунок 46 – Генератор
Перечень сборочных единиц и деталей к рисунку 46
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8431.10, 8435.10, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8482.10; 2 — 8486.10-02, 8486.10-03; 3 — 85227.10; 4 — 8424.10-033; 5 — 85226.10, 8481.10-07, 8481.10-08; 6 — 8522.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 4001-3771-42 | Генератор* | гр. 1–2: 1 гр. 3–6: — | ||
| 1 | 4001-3771В-42 | Генератор* | гр. 1–3: — гр. 4: 1 гр. 5–6: — | ||
| 1 | 4011-3771-42 | Генератор* | гр. 1–2: — гр. 3: 1 гр. 4: — гр. 5: 1 гр. 6: — | ||
| 1 | 5702-3701008-20 | Генератор* | гр. 1–5: — гр. 6: 1 | ||
| 2 | 201460-П29 | Болт М8х30 | 2 | ||
| 3 | 252135-П2 | Шайба 8.Т | 2 | ||
| 4 | 252038-П28 | Шайба 8 | 1 | ||
| 5 | 841-3701790 | Планка натяжная генератора | гр. 1: 1 гр. 2–3: — гр. 4–6: 1 | ||
| 5 | 8486-3701790 | Планка натяжная генератора | гр. 1: — гр. 2–3: 1 гр. 4–6: — | ||
| 6 | Ремень I-11х10-900 | гр. 1: 2 гр. 2–3: — гр. 4–6: 2 | |||
| 6 | Ремень I-11х10-1600 | гр. 1: — гр. 2–3: 2 гр. 4–6: — | |||
| 7 | 250517-П29 | Гайка М10х1,25 | 4 | ||
| 8 | 252136-П2 | Шайба 10.ОТ | 5 | ||
| 9 | 310213-П29 | Болт М10х1,25х40 | 1 | ||
| 10 | 252006-П29 | Шайба 10 | 2 | ||
| 11 | 8423-3701774-01 | Кронштейн крепления генератора | гр. 1: 1 гр. 2–3: — гр. 4–6: 1 | ||
| 11 | 8486-3701774-11 | Кронштейн крепления генератора | гр. 1: — гр. 2–3: 1 гр. 4–6: — | ||
| 12 | 841-3701780 | Палец крепления генератора | 1 |
Примечания.
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 * Генератор 4001.3771В-42 отличается от 4001.3771-42 специальной приемкой; генератор 4011.3771-42 в отличие от 4001.3771-42 выполнен по двухпроводной схеме (с изолированным выводом клеммы « - »).
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 * Генератор 4001.3771В-42 отличается от 4001.3771-42 специальной приемкой; генератор 4011.3771-42 в отличие от 4001.3771-42 выполнен по двухпроводной схеме (с изолированным выводом клеммы « - »).

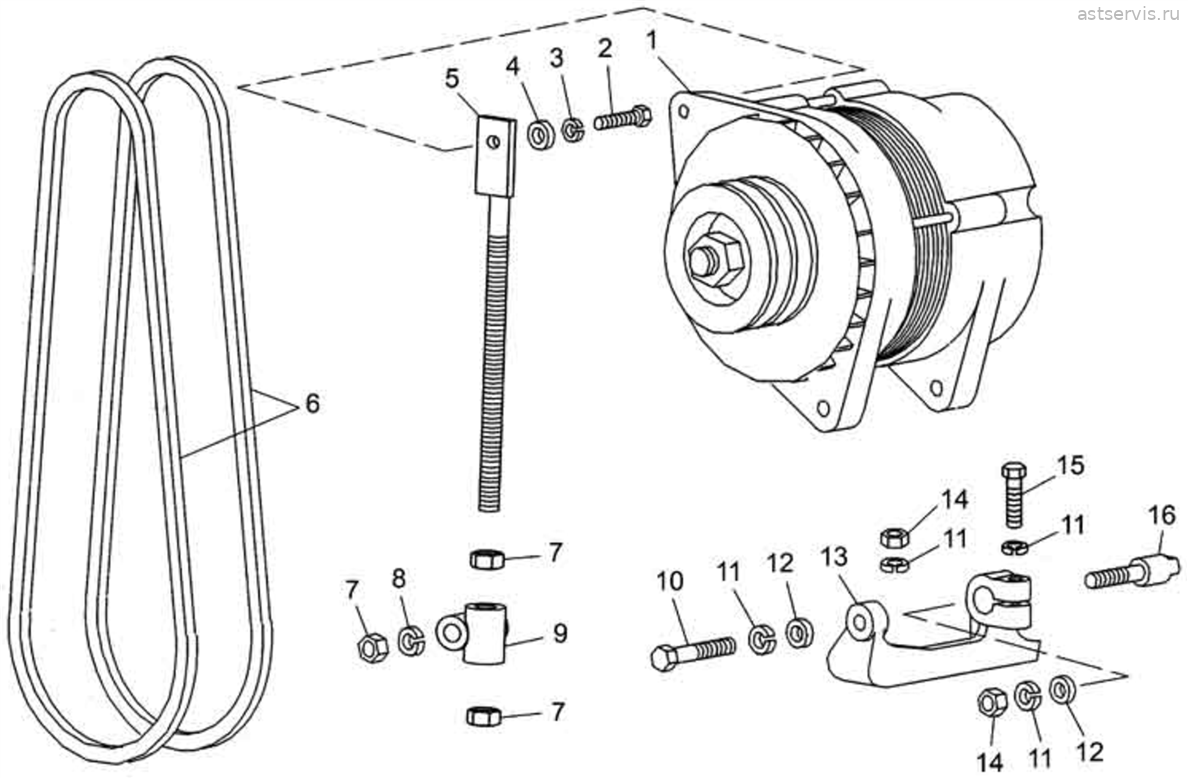

Рисунок 46а – Генератор
Перечень сборочных единиц и деталей к рисунку 46а
Применяемость: 8463.10
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 4001-3771В-42 | Генератор* | 1 | ||
| 2 | 201458-П29 | Болт М8х25 | 1 | ||
| 3 | 252135-П2 | Шайба 8.Т | 1 | ||
| 4 | 252005-П29 | Шайба 8 | 1 | ||
| 5 | 8463-3701792 | Стержень с наконечником | 1 | ||
| 6 | Ремень I-11х10-1775 | 2 | |||
| 7 | 250515-П29 | Гайка М12х1,25 | 3 | ||
| 8 | 252137-П2 | Шайба 12.ОТ | 1 | ||
| 9 | 8463-3701797 | Упор | 1 | ||
| 10 | 310213-П29 | Болт М10х1,25х40 | 1 | ||
| 11 | 252136-П2 | Шайба 10.ОТ | 5 | ||
| 12 | 252006-П29 | Шайба 10 | 2 | ||
| 13 | 8463-3701774 | Кронштейн креплениягенератора | 1 | ||
| 14 | 250517-П29 | Гайка М10х1,25 | 3 | ||
| 15 | 201678-П29 | Болт М10х1,25х30 | 1 | ||
| 16 | 841-3701780 | Палец крепления генератора | 1 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.

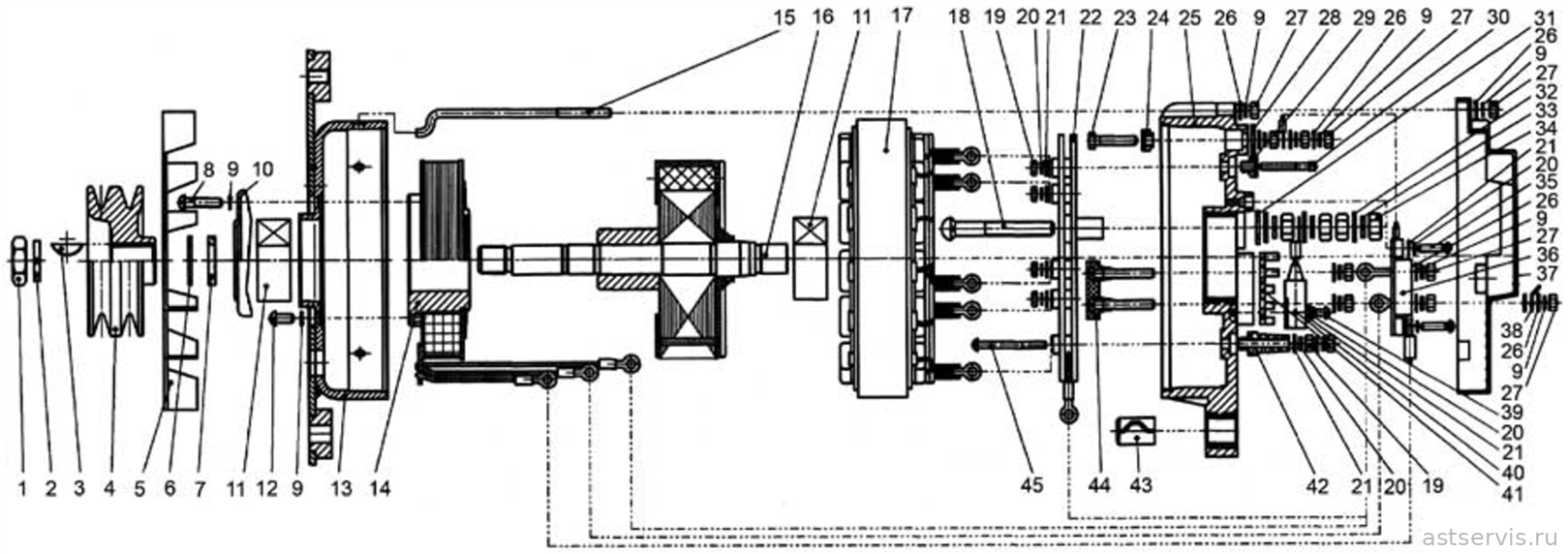

Рисунок 46б – Генератор 4001.3771-42; 4001.3771В-42; 4011.3771-42. Устройство
Перечень сборочных единиц и деталей к рисунку 46б
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | М16х1,5 ГОСТ 5916-70 | Гайка | 1 | ||
| 2 | 16.65Г ГОСТ 6402-70 | Шайба пружинная | 1 | ||
| 3 | ГЛЦИ.71115.025 | Шпонка | 1 | ||
| 4 | ФЭГТ.2000.042 | Шкив | 1 | ||
| 5 | ФЭГТ.2000.022 | Вентилятор | 1 | ||
| 6 | ГЛЦИ.758481.018 | Шайба | 1 | ||
| 7 | ФЭГТ.2000.025 | Втулка дистанционная | 1 | ||
| 8 | В.М5х25 ГОСТ 17473-80 | Винт | 3 | ||
| 9 | 5.65Г ГОСТ 6402-70 | Шайба пружинная | 22 | ||
| 10 | ГЛЦИ.711352.015 | Крышка подшипника | 1 | ||
| 11 | 6-180603 КС9 ГОСТ 8882-75 | Подшипник | 2 | ||
| 12 | В.М5х10 ГОСТ 17473-80 | Винт | 3 | ||
| 13 | ФЭГТ.2000.004 | Щит подшипниковый | 1 | ||
| 14 | ФЭГТ.2000.020 | Катушка | 1 | ||
| 15 | ГЛЦИ.758274.008-01 | Шпилька | 4 | ||
| 16 | ФЭГТ.2000.0015 | Ротор | 1 | ||
| 17 | ФЭГТ.2000.023 | Статор | 1 | ||
| 18 | ФЭГТ.2000.037 | Винт | 1 | ||
| 19 | М4 ГОСТ 5915-70 | Гайка | 4 | ||
| 20 | 4.65Г ГОСТ 6402-70 | Шайба пружинная | 10 | ||
| 21 | 4.01 ГОСТ 11371-78 | Шайба | 10 | ||
| 22 | БВП97-150 | Блок выпрямительный | 1 | ||
| 23 | ФЭГТ.2000.0056 | Болт | 1 | ||
| 24 | ФЭГТ.2000.0026 | Изолятор | 1 | ||
| 25 | ФЭГТ.2000.0001 | Щит подшипниковый | 1 | ||
| 26 | 5.01 ГОСТ 11371-78 | Шайба | 17 | ||
| 27 | М5 ГОСТ 5915-70 | Гайка | 16 | ||
| 28 | ГЛЦИ.758481.014 | Шайба | 1 | ||
| 29 | ГЛЦИ.757552.001 | Изолятор фазный | 4 | ||
| 30 | ГЛЦИ.758164.005 | Винт | 4 | ||
| 31 | ФЭГТ.2000.030 | Шайба | 1 | ||
| 32 | 8.01 ГОСТ 11371-78 | Шайба | 3 | ||
| 33 | 8.65Г ГОСТ 6402-70 | Шайба пружинная | 3 | ||
| 34 | М8 ГОСТ 5915-70 | Гайка | 4 | ||
| 35 | В.М4х20 ГОСТ 17473-80 | Винт | 3 | ||
| 36 | 7342-3702 | Регулятор напряжения | 1 | ||
| 36 | 841-3702 | Регулятор напряжения | 1 | ||
| 36 | 7921-3702 | Регулятор напряжения | 1 | ||
| 37 | ФЭГТ.2000.021 | Крышка | 1 | ||
| 38 | ГЛЦИ.757461.017 | Клемма соединительная | 1 | ||
| 39 | В.М4х6 ГОСТ 17473-80 | Винт | 1 | ||
| 40 | ФЭГТ.2000.062 | Конденсатор | 1 | ||
| 41 | ГЛЦИ.757546.002 | Изолятор | 1 | ||
| 42 | ГЛЦИ.757552.002 | Изолятор фазный | 1 | ||
| 43 | ГЛЦИ.723211.019 | Втулка разрезная | 1 | ||
| 44 | ФЭГТ.2000.029 | Колодка выводов | 1 | ||
| 45 | В.М4х55 ГОСТ 17473-80 | Винт | 1 |
Примечания.
1 Генераторы на ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 Генератор 4001.3771В-42 отличается от 4001.3771-42 специальной приемкой; генератор 4011.3771-42 в отличие от 4001.3771-42 выполнен по двухпроводной схеме (с изолированным выводом клеммы « - »).
1 Генераторы на ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 Генератор 4001.3771В-42 отличается от 4001.3771-42 специальной приемкой; генератор 4011.3771-42 в отличие от 4001.3771-42 выполнен по двухпроводной схеме (с изолированным выводом клеммы « - »).

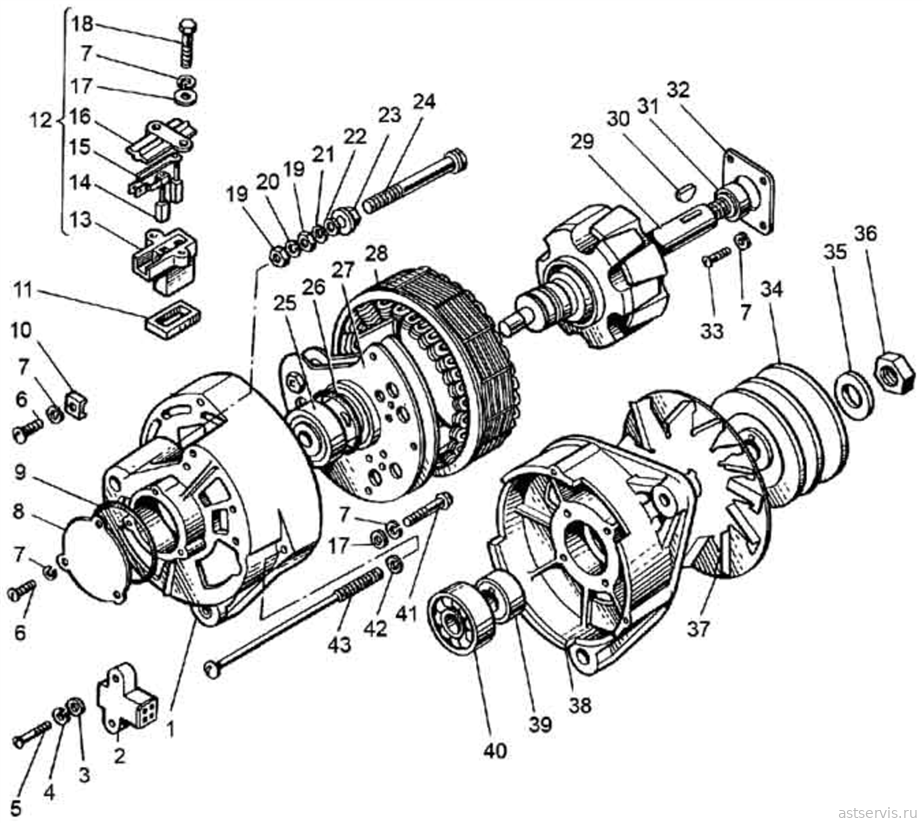

Рисунок 46в – Генератор 5702.3701-20. Устройство
Перечень сборочных единиц и деталей к рисунку 46в
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 5702-3701-20 | Генератор в сборе* | 1 | |||
| 5702-3701300 | Крышка со стороны контактных колец в сборе | 1 | |||
| 1 | 5702-3701301 | Крышка со стороны контактных колец | 1 | ||
| 2 | 3802-3701306 | Колодка | 1 | ||
| 3 | М11-40028 | Шайба | 2 | ||
| 4 | Х-1012-Т | Шайба | 2 | ||
| 5 | 8Х-4166 | Винт | 2 | ||
| 6 | 7Х-1542 | Винт | 4 | ||
| 7 | Х-4001-Т | Шайба | 13 | ||
| 8 | 5702-3701060 | Крышка подшипника | 1 | ||
| 9 | 19-3701008 | Кольцо уплотнительное | 1 | ||
| 10 | ВК14-3708053 | Скоба | 1 | ||
| 11 | 3802-3701007 | Прокладка уплотнительная | 1 | ||
| 12 | Г250П1-3701010 | Щеткодержатель в сборе | 1 | ||
| 13 | Г250П1-3701011 | Щеткодержатель | 1 | ||
| 14 | Г250П1-3701020 | Щетка | 1 | ||
| 15 | Г250П1-3701030 | Щетка | 1 | ||
| 16 | Г250П1-3701012 | Крышка щеткодержателя | 1 | ||
| 17 | 8Х-1497 | Шайба | 5 | ||
| 18 | Г250-3701016 | Болт специальный | 2 | ||
| 19 | 8Х-1537 | Гайка | 2 | ||
| 20 | МХ-0246-Т | Шайба | 1 | ||
| 21 | Х-4069-Т | Шайба | 1 | ||
| 22 | I-МЮ-37-Т | Шайба | 1 | ||
| 23 | 3802-3701319 | Втулка | 1 | ||
| 24 | 3802-3701309 | Болт контактный | 1 | ||
| 25 | 6-180603К1С9 | Подшипник | 1 | ||
| 26 | 3802-3701308 | Кольцо уплотнительное | 1 | ||
| 27 | ИАЕЮ.4352.14002 | Блок БПВ 7-100-02 выпрямительный | 1 | ||
| 28 | 5702-3701100 | Статор | 1 | ||
| 29 | 5702-3701200 | Ротор | 1 | ||
| 30 | 4598241264 | Шпонка | 1 | ||
| 31 | 5702-3701214 | Втулка распорная | 1 | ||
| 32 | 3802-3701404 | Шайба специальная | 1 | ||
| 33 | 3802-3701406 | Винт специальный | 4 | ||
| 34 | 5702-3701051 | Шкив | 1 | ||
| 35 | МХ-0234-Т | Шайба | 1 | ||
| 36 | МХ-0235 | Гайка | 1 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.

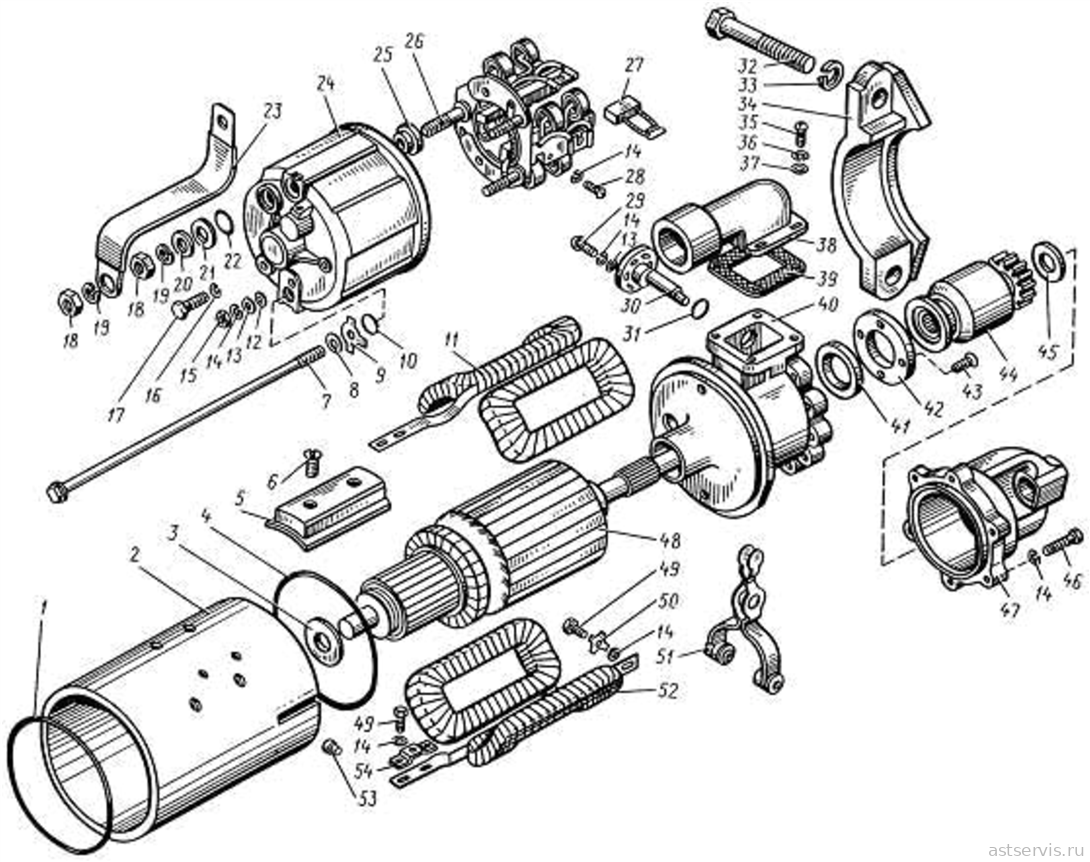

Рисунок 47 – Стартер
Перечень сборочных единиц и деталей к рисунку 47
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8431.10, 8435.10, 8463.10, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8482.10, 8486.10-02, 8486.10-03, 5822.10; 2 — 8481.10-07, 8481.10-08, 85226.10, 85227.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 2501-3708-21 | Стартер в сборе* | 1 | — | |||
| 2502-3708-50 | Стартер в сборе** | — | 1 | |||
| 1 | СТ103А-3708338 | Кольцо уплотнительное | 1 | 1 | ||
| 2 | 25-3708101 | Корпус стартера | 1 | 1 | ||
| 3 | МХ-0523 | Шайба | 1 | 1 | ||
| 4 | СТ103А-3708046 | Кольцо уплотнительное | 1 | 1 | ||
| 5 | СТ103-3708012 | Полюс | 4 | 4 | ||
| 6 | ХI-II-58 | Винт | 8 | 8 | ||
| 7 | СТ103-3708003 | Шпилька стяжная | 2 | 2 | ||
| 8 | МХ-0142 | Шайба | 2 | 2 | ||
| 9 | МХ-0954 | Шайба замковая | 2 | 2 | ||
| 10 | СТ103А-3708045 | Шайба уплотнительная | 2 | 2 | ||
| 11 | СТ103-3708150 | Катушка в сборе | 1 | 1 | ||
| 12 | 25-3708005 | Шайба уплотнительная | 2 | 2 | ||
| 13 | МХ-0276 | Шайба | 4 | 4 | ||
| 14 | Х-1482 | Шайба | 25 | 25 | ||
| 15 | 8Х-1533 | Гайка | 2 | 2 | ||
| 16 | 4598168046 | Шайба | 1 | 1 | ||
| 17 | М8х1х20 | Болт | 1 | 1 | ||
| 18 | Х2-9302 | Гайка | 2 | 2 | ||
| 19 | 7Х-4289 | Шайба | 2 | 2 | ||
| 20 | МХ-0825 | Шайба | 2 | 2 | ||
| 21 | МХ-0037 | Шайба | 1 | 1 | ||
| 22 | СТ103А-3708339 | Шайба уплотнительная | 1 | 1 | ||
| 23 | СТ103-3708030 | Шина соединительная | 1 | 1 | ||
| 24 | 25-3708301 | Крышка коллектора | 1 | 1 | ||
| 25 | СТ103А-3708309 | Втулка | 1 | 1 | ||
| 26 | 25-3708320 | Траверса в сборе | 1 | 1 | ||
| 27 | СТ26-3708050 | Щетка | 8 | 8 | ||
| 28 | 7Х-4196 | Винт | 8 | 8 | ||
| 29 | 4594321109 | Винт | 2 | 2 | ||
| 30 | СТ142-3708070 | Ось рычага | 1 | 1 | ||
| 31 | 16-3708406 | Кольцо уплотнительное | 1 | 1 | ||
| 32 | 8424-3708800-10 | Болт крепления стартера* | 2 | 2 | ||
| 33 | 252138-П2 | Шайба 14.ОТ | 2 | 2 | ||
| 34 | 842-3708722-10 | Скоба крепления стартера* | 1 | 1 | ||
| 35 | МХ-0905 | Винт | 4 | 4 | ||
| 36 | Х-4001 | Винт | 4 | 4 | ||
| 37 | 8Х-1497 | Шайба | 4 | 4 | ||
| 38 | 25-3708001 | Кожух привода | 1 | 1 | ||
| 39 | 25-3708002 | Прокладка | 1 | 1 | ||
| 40 | 25-3708510 | Корпус привода | 1 | 1 | ||
| 41 | М67.26.15.030 | Манжета | 1 | 1 | ||
| 42 | 25-3708501 | Шайба упорная | 1 | 1 | ||
| 43 | 25-3708502 | Винт | 4 | 4 | ||
| 44 | Привод в сборе | 1 | 1 | |||
| 45 | 25-3708403 | Шайба упорная | 1 | 1 | ||
| 46 | 25-3708404 | Винт | 6 | 6 | ||
| 47 | 25-3708410 | Крышка привода | 1 | 1 | ||
| 48 | 25-3708200 | Якорь в сборе | 1 | 1 | ||
| 49 | МХ-1104 | Болт | 7 | 7 | ||
| 50 | МХ-1032 | Шайба замковая | 2 | 2 | ||
| 51 | 25-3708450 | Рычаг | 1 | 1 | ||
| 52 | СТ103-3708120 | Катушка в сборе | 1 | 1 | ||
| 53 | 240-3708724 | Штифт установочный | 1 | 1 | ||
| 54 | 25-3708004 | Пластина | 2 | 2 | ||
Примечания.
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 ** Стартер 2502.3708-50 выполнен по двухпроводной схеме.
3 Число зубьев шестерни 10, модуль 3,75 мм. Для двигателей выпуска с декабря 2001 г.
4 На двигателях выпуска до декабря 2001г. применялся стартер 2501.3708-01, число зубьев шестерни 11, модуль 4,25 мм.
Примечания - * Производятся на ТМ3.
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 ** Стартер 2502.3708-50 выполнен по двухпроводной схеме.
3 Число зубьев шестерни 10, модуль 3,75 мм. Для двигателей выпуска с декабря 2001 г.
4 На двигателях выпуска до декабря 2001г. применялся стартер 2501.3708-01, число зубьев шестерни 11, модуль 4,25 мм.
Примечания - * Производятся на ТМ3.
Рисунок 48 – Реле стартера
Перечень сборочных единиц и деталей к рисунку 48
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 25-3708800 | Реле стартера в сборе* | 1 | аналог: 3 075 руб. | ||
| 1 | РС25-3708002-В | Корпус реле | 1 | ||
| 2 | МХ-1032 | Шайба стопорная | 3 | ||
| 3 | Х-1482 | Шайба | 3 | ||
| 4 | МХ-1215 | Болт | 3 | ||
| 5 | МХ-0434 | Шайба | 1 | ||
| 6 | I-МЮ-37 | Шайба | 1 | ||
| 7 | 8Х-1497 | Шайба | 5 | ||
| 8 | Х-4001 | Шайба | 5 | ||
| 9 | МХ-1146 | Болт | 1 | ||
| 10 | Х2-9302 | Гайка | 4 | ||
| 11 | 7Х-4289 | Шайба | 4 | ||
| 12 | МХ-0825 | Шайба | 2 | ||
| 13 | 540244 | Наконечник | 1 | ||
| 14 | МХ-1020 | Винт | 4 | ||
| 15 | РС25-3708080 | Крышка реле | 1 | ||
| 16 | РС25-3708006-Б | Прокладка | 1 | ||
| 17 | РС25-3708013 | Скоба | 1 | ||
| 18 | МХ-0021 | Шайба | 2 | ||
| 19 | РС25-3708030 | Контактный диск | 1 | ||
| 20 | ВМ-335-37 | Шайба | 1 | ||
| 21 | РС25-3708007 | Пружина | 1 | ||
| 22 | РС100-3708003 | Шайба | 1 | ||
| 23 | РС25-3708011 | Контактный болт | 2 | ||
| 24 | 4598711018 | Шплинт | 1 | ||
| 25 | 25-3708802 | Гайка | 1 | ||
| 26 | 25-3708801 | Втулка | 1 | ||
| 27 | 25-3708806 | Шайба | 1 | ||
| 28 | 25-3708802 | Чашка | 1 | ||
| 29 | 18-3708011 | Пружина | 1 | ||
| 30 | 25-3708805 | Чашка | 1 | ||
| 31 | 25-3708803 | Прокладка | 1 | ||
| 32 | 25-3708850 | Якорь реле | 1 | ||
| 33 | РС103-3708100 | Ярмо с катушкой | 1 | ||
| 34 | МХ-1126 | Болт | 4 | ||
| 35 | МХ-0287 | Шайба стопорная | 4 | ||
| 36 | РС25-3708014 | Втулка | 1 | ||
| 37 | РС25-3708015 | Втулка | 1 | ||
| 38 | РС25-3708016 | Прокладка | 1 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
Написать
