№ поз.	Обозначение	Наименование	Количество на двигатель, шт.				Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3-240М2	ЯМ3-240НМ2	ЯМ3-240ПМ2	ЯМ3-240БМ2	Цена	Заказ
1	240-1002012-Е	Блок цилиндров	1	—	1	1	827 637 руб.
1	240Н-1002012-И¹⁾	Блок цилиндров	—	1	—	—	826 409 руб.
2	240-1111557	Ввертыш трубки подвода масла	1	1	1	1	132 руб.
3	312482-П34	Шайба	4	4	4	4	81 руб.
4	310122-П2	Болт М10х1	2	2	2	2
5	240-1111614	Трубка подвода масла к топливному насосу	1	1	1	1	1 018 руб. аналог: 206 руб.
6	240-1111620	Трубка отвода масла от топливного насоса	1	1	1	1	1 070 руб. аналог: 305 руб.
7	310096-П2	Болт М14х1,5 крепления трубки отвода масла	2	2	2	2
8	312326-П34	Шайба	4	4	4	4	89 руб.
9	200276-П29	Болт М8х85 крепления топливного насоса высокого давления	6	6	6	6	28 руб.
10	312356-П29	Шайба	6	6	6	6	37 руб.
11	236-1011296	Прокладка	4	4	4	4	23 руб.
12	240-1002402	Заглушка водяного канала	4	4	4	4	178 руб.
13	252135-П2	Шайба пружинная	24	24	24	24	3 руб.
14	201454-П29	Болт М8х16	21	21	21	18	16 руб.
15	240Н-1011449	Кольцо уплотнительное	—	1	—	—
16	240Н-1011445	Форсунка охлаждения поршней	—	1	—	—	1 205 руб.
17	201418-П29	Болт М6х16	—	12	—	—	7 руб.
18	252134-П2	Шайба пружинная	4	16	4	8	3 руб.
19	252004-П2	Шайба	—	12	—	—
20	236-1002404	Заглушка	5	5	5	5	125 руб.
21	201-1306075-А	Прокладка	5	5	5	5	10 руб.
22	240-1002244	Крышка люка	1	1	1	—	114 руб.
23	240-1002246	Прокладка	1	1	1	—	10 руб.
24	240-1002265-А2	Прокладка передней крышки	1	1	1	1	235 руб.
25	252136-П2	Шайба пружинная	14	14	14	14	12 руб.
26	200320-П29	Болт М10х55	10	10	10	10	43 руб.
27	240-1002260-В	Крышка блока передняя	1	1	1	—	19 864 руб.
27	240Б-1002260-Б	Крышка блока передняя	—	—	—	1	19 988 руб.
28	200326-П29	Болт М10х85	4	4	4	4	53 руб.
29	240-1002333	Указатель установки угла опережения впрыскивания топлива	1	1	1	1	75 руб.
30	240-3813856	Прокладка	1	1	1	2	13 руб.
31	250508-П29	Гайка	4	4	4	8	9 руб.
32	240-1002271-А	Крышка смотрового люка	1	1	1	2	247 руб.
33	201458-П29	Болт М8х25	3	3	3	3	15 руб.
34	240-1002503-Б2	Крышка люка водяного канала	1	1	1	1	741 руб.
35	240-1002504-Б	Прокладка	1	1	1	1	21 руб.

№ поз.	Обозначение	Наименование	Количество на двигатель, шт.				Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3-240М2	ЯМ3-240НМ2	ЯМ3-240ПМ2	ЯМ3-240БМ2	Цена	Заказ
1	240-1003013-Е2	Головка цилиндра	12	12	12	12	33 091 руб.
2	240-1003340-В	Прокладка боковой крышки	12	12	12	12
3	240-1003336-В	Боковая крышка	12	12	12	12
4	252135-П2	Шайба пружинная	36	36	36	36	3 руб.
5	201457-П29	Болт М8х22	36	36	36	36
6	236-1003110-В4	Седло выпускного клапана	12	12	12	12	1 186 руб.
7	236-1003108-Б	Седло впускного клапана	12	12	12	12	511 руб.
8	240-1003217	Прокладка	—	—	—	12	169 руб. аналог: 105 руб.
—	240-1003218	Прокладка	12	12	12	—	205 руб. аналог: 125 руб.
—	240-1003029-Б¹⁾	Кольцо уплотнительное	12	12	12	12
9	240-1003213	Прокладка уплотнительная головки цилиндра	12	12	12	12	1 588 руб. аналог: 32 руб.
10	240-1003036	Кольцо уплотнительное	2	2	2	2
11	316176-П2	Пробка	2	2	2	2	680 руб.
12	236-1007032-Б	Втулка клапана направляющая	24	24	24	24	уточняем аналог: 59 руб.
13	236-1007262	Манжета уплотнительная впускного клапана	12	12	12	12	167 руб. аналог: 11 руб.
—	240-1003031¹⁾	Шпилька крепления головки цилиндра	8	8	8	8	715 руб.
14	240-1003019	Шпилька крепления головки цилиндра	44	44	44	44	599 руб.
15	240-1003477	Втулка	12	12	12	12	39 руб.
16	252005-П29	Шайба плоская	60	60	60	60	10 руб.
17	201458-П29	Болт М8х25	12	12	12	12	15 руб.
18	201563-П29	Болт М12х30	12	12	12	12	21 руб.
19	252137-П2	Шайба пружинная	12	12	12	12	15 руб.
20	240-1003330	Рым	4	4	4	4	773 руб.
21	240-1003475	Проставка боковая	4	4	4	4	4 386 руб.
22	240-1003476	Пластина нижняя	16	16	16	16	51 руб.
23	240-1003473-Б	Траверса	16	16	16	16	1 183 руб.
24	240-1003470-Б	Накладка	32	32	32	32	471 руб.
25	312315-П2	Шайба	56	56	56	56	63 руб.
26	311445-П5	Гайка М18х1,5 крепления головки цилиндра	56	56	56	56	160 руб. аналог: 90 руб.
27	200274-П29	Болт М8х75	36	36	36	36	27 руб.
28	240-1003264-Б2	Крышка головки цилиндра	12	12	12	12	2 874 руб.
29	240-1003270-Б	Прокладка крышки	12	12	12	12
30	236-1003114-Г	Кольцо стакана форсунки уплотнительное	12	12	12	12	27 руб.
31	236-1003115	Кольцо запорное	12	12	12	12
32	236-1003112-Г	Стакан форсунки	12	12	12	12	1 081 руб.
33	310462-П	Шпилька крепления стойки оси коромысел и скобы форсунки	12	12	12	12	205 руб.
34	310072-П29	Болт М8х75 крепления крышки головки цилиндра	12	12	12	12
35	240-1003017-В	Шпилька крепления головки цилиндра	12	12	12	12	590 руб.
36	240-1003474	Проставка	2	2	2	2	1 947 руб.

№ поз.	Обозначение	Наименование	Количество на двигатель, шт.				Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3-240М2	ЯМ3-240НМ2	ЯМ3-240ПМ2	ЯМ3-240БМ2	Цена	Заказ
1	236-1004063-Б2	Болт крышки шатуна длинный	12	12	12	12
2	236-1004062-Б2	Болт крышки шатуна короткий	12	12	12	12
3	25 3111 6594	Кольцо 150-155-25-2-5	12	12	12	12	224 руб.
4	236-1002023	Кольцо уплотнительное нижнее	12	12	12	12	81 руб. аналог: 63 руб.
5	236-1002024-А	Кольцо уплотнительное верхнее	12	12	12	12	37 руб.
6	236-1002040	Кольцо антикавитационное	12	12	12	12
7	240-1002021-Б3	Гильза цилиндра	12	12	12	12
8	236-1004015-Д	Поршень	12	—	—	12
8	238НБ-1004015-Б3	Поршень	—	12	12	—
9	236-1004020	Палец поршневой	12	12	12	12
10	236-1004022-Б	Кольцо поршневого пальца стопорное	22	22	22	22	232 руб.
11	236-1004002-А4	Кольца поршневые, комплект на один поршень	12	12	12	12	1 161 руб.
12	236-1004038-Б	Расширитель маслосъемного кольца	12	12	12	12
13	236-1004035-В	Кольцо поршневое маслосъемное	12	12	12	12
14	236-1004025-В	Кольцо поршневое компрессионное	12	12	12	12
15	236-1004032-А3	Кольцо поршневое компрессионное второе	12	12	12	12
16	236-1004030-А2	Кольцо поршневое компрессионное верхнее	12	12	12	12
17	236-1004052-Б2	Втулка шатуна	12	12	12	12	1 366 руб.
18	240-1004045-В	Шатун в сборе	12	12	12	12
19	236-1004058-В	Вкладыш нижней головки шатуна	24	24	24	24
—	240П-1004008-В	Гильза с поршнем, уплотнительными и антикавитационным кольцами, комплект	—	12	12	—	7 564 руб.
—	240-1004008	Гильза с поршнем, уплотнительными и антикавитационным кольцами, комплект	12	—	—	12	6 526 руб.

№ поз.	Обозначение	Наименование	Количество на двигатель, шт.				Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3-240М2	ЯМ3-240НМ2	ЯМ3-240ПМ2	ЯМ3-240БМ2	Цена	Заказ
1	240-1000107-Б6	Вал коленчатый, вкладыши, подшипники, комплект	1	1	1	1
—	240-1005009-А2	Вал коленчатый с заглушкой, комплект	1	1	1	1
2	240-1005042-Б	Маслоотражатель задний	1	1	1	1	634 руб.
3	240-1005030-Б2	Шестерня распределительная коленчатого вала	1	1	1	1	2 993 руб.
4	314131-П2	Шпонка призматическая	1	1	1	1	122 руб.
5	2ВО-2622134ЛМ	Роликовый подшипник	7	7	7	7
6	313933-П	Заглушка шатунной шейки	2	2	2	2
7	240-1005373-А	Кольцо пружинное упорное подшипника	13	13	13	13	322 руб.
8	240-1005589-Б	Кольцо упорное коленчатого вала	1	1	1	1	1 700 руб.
9	240-1005585	Втулка уплотнения масляного канала корпуса упорного подшипника	1	1	1	1	78 руб.
10	240-1005586	Кольцо уплотнительное масляного канала	1	1	1	1
11	240-1005610	Пружина распорная уплотнительных колец	1	1	1	1	143 руб.
12	262519-П2	Пробка К1/2”	1	1	1	1
13	240-1005584-В	Крышка корпуса упорного подшипника передняя	1	1	1	1	1 340 руб.
14	240-1005592	Кольцо упорное промежуточное	2	2	2	2	1 799 руб. аналог: 555 руб.
15	240-1005600	Кольцо уплотнительное упорного подшипника	2	2	2	2	1 733 руб. аналог: 537 руб.
16	200315-П29	Болт М10х40	9	9	9	9	44 руб.
17	252136-П2	Шайба пружинная	9	9	9	9	12 руб.
18	240-1005537	Болт крепления полумуфты отбора мощности	8	8	8	8	392 руб.
19	240-1005078	Пластина замковая	4	4	4	4	30 руб.
20	240-1005000-А2	Вал коленчатый в сборе	1	1	1	1	329 819 руб.
21	240-1005611	Штифт упорного кольца	1	1	1	1	43 руб.
22	201466-П2	Болт М8х45 крепления крышек	5	5	5	5
23	252155-П2	Шайба пружинная	5	5	5	5	834 руб.
24	240-1005583-Б	Крышка корпуса упорного подшипника задняя	1	1	1	1	1 321 руб.
25	240-1005580-В	Корпус упорного подшипника	1	1	1	1	4 547 руб.
26	240-1005532	Полумуфта отбора мощности в сборе	1	1	1	1	3 312 руб.
27	240-1005070-Б	Гаситель крутильных колебаний коленчатого вала	1	1	1	1
28	240-1000104-Б2	Вкладыши шатунных подшипников 88 мм, комплект	1	1	1	1	4 726 руб.
28	240-1000104-Б2-Р1	Вкладыши шатунных подшипников (-0,25мм), комплект	1	1	1	1	4 726 руб.
28	240-1000104-Б2-Р2	Вкладыши шатунных подшипников (-0,50мм), комплект	1	1	1	1	4 726 руб.
28	240-1000104-Б2-Р3	Вкладыши шатунных подшипников (-0,75мм), комплект	1	1	1	1	4 726 руб.
28	240-1000104-Б2-Р4	Вкладыши шатунных подшипников (-1,00мм), комплект	1	1	1	1	4 726 руб.
28	240-1000104-Б2-Р5	Вкладыши шатунных подшипников (-1,25мм), комплект	1	1	1	1	4 726 руб.
28	240-1000104-Б2-Р6	Вкладыши шатунных подшипников (-1,50мм), комплект	1	1	1	1	4 726 руб.
29	240-1005596-Б	Заглушка масляного канала	8	8	8	8	129 руб.
30	240-1005582-Б	Кольцо уплотнительное	8	8	8	8	8 руб.
31	240-1005576	Кольцо уплотнительное заглушки	8	8	8	8	15 руб.
32	240-1005089-А	Кольцо упорное	8	8	8	8	132 руб.

№ поз.	Обозначение	Наименование	Количество на двигатель, шт.				Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3-240М2	ЯМ3-240НМ2	ЯМ3-240ПМ2	ЯМ3-240БМ2	Цена	Заказ
1	240-1005115-Б	Маховик в сборе	1	1	1	1	42 998 руб.
—	240-1005120	Маховик	1	1	1	1
2	240-1005648	Ступица маховика	1	1	1	1	10 898 руб.
3	240-1005676	Корпус механизма проворота	1	1	1	1	1 370 руб.
4	252134-П2	Шайба пружинная	3	3	3	3	3 руб.
5	201422-П29	Болт М6х25	3	3	3	3	12 руб.
6	240-1005674	Шестерня механизма проворота в сборе	1	1	1	1	2 491 руб.
7	316139-П2	Пробка К1/2”	1	1	1	1	211 руб.
8	240-1005681	Пружина	1	1	1	1	54 руб.
9	240-1005683	Упор	1	1	1	1	108 руб.
10	240-1005678	Шестерня механизма проворота	1	1	1	1	2 515 руб.
11	236-1005128-А	Пластина замковая	6	6	6	6	53 руб.
12	236-1005127-А	Болт крепления маховика	12	12	12	12
13	240-1005657	Шайба крепления ступицы маховика	1	1	1	1	834 руб.
14	240-1005661	Болт крепления ступицы маховика	1	1	1	1	986 руб.
15	240-1005663	Шайба стопорная	1	1	1	1	43 руб.
16	236-1005125-Б	Обод зубчатый	1	1	1	1	уточняем аналог: 4 575 руб.
17	312579-П29С	Шайба стопорная	12	12	12	12
18	310013-П29	Болт М10х35	12	12	12	12

Каталог ЯМ3-240. Блок цилиндров и кривошипно-шатунный механизм

Рисунок 4 – Блок цилиндров

Рисунок 5 – Картер маховика

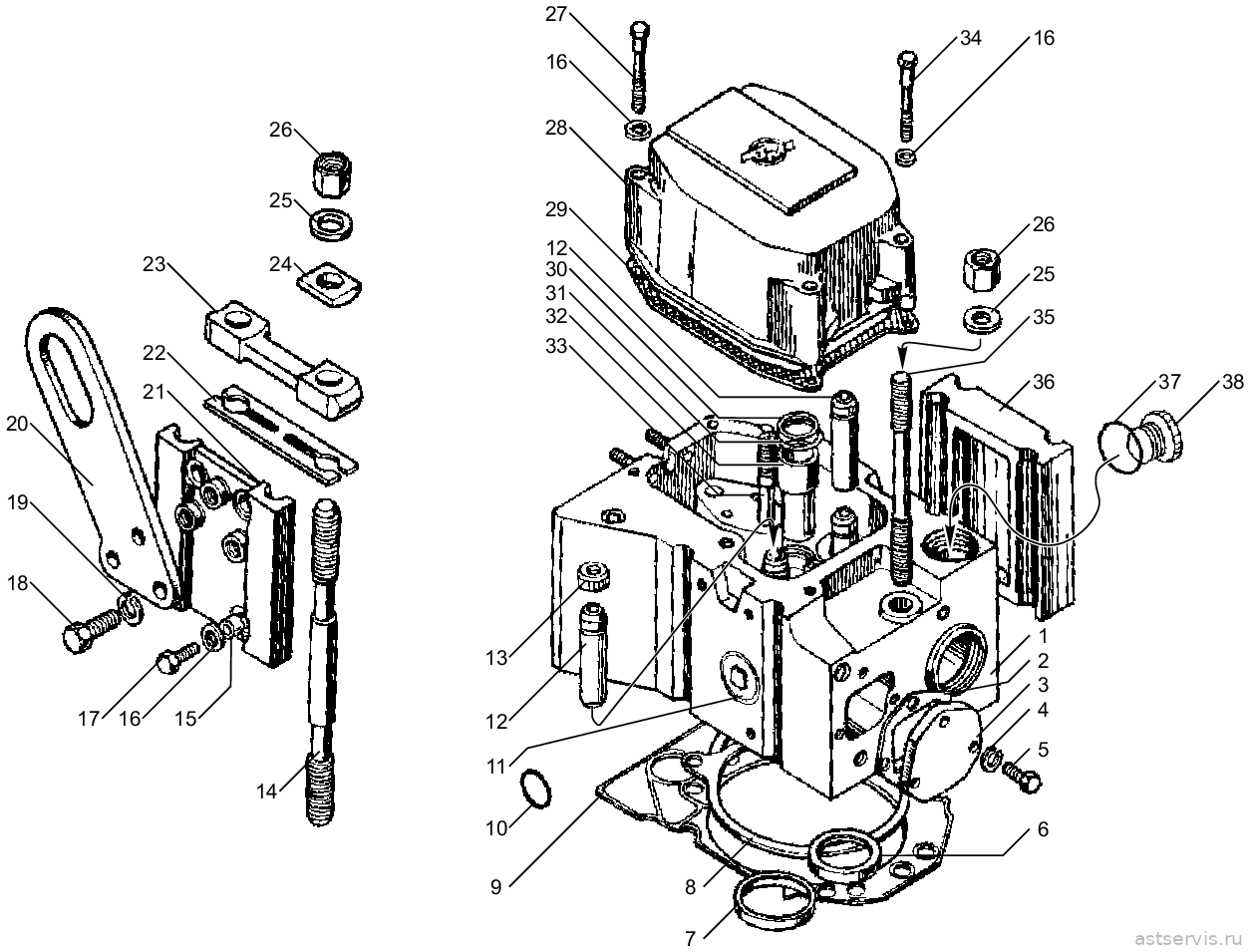

Рисунок 6 – Головка цилиндров

Рисунок 7 – Поршень, шатун и гильза цилиндра

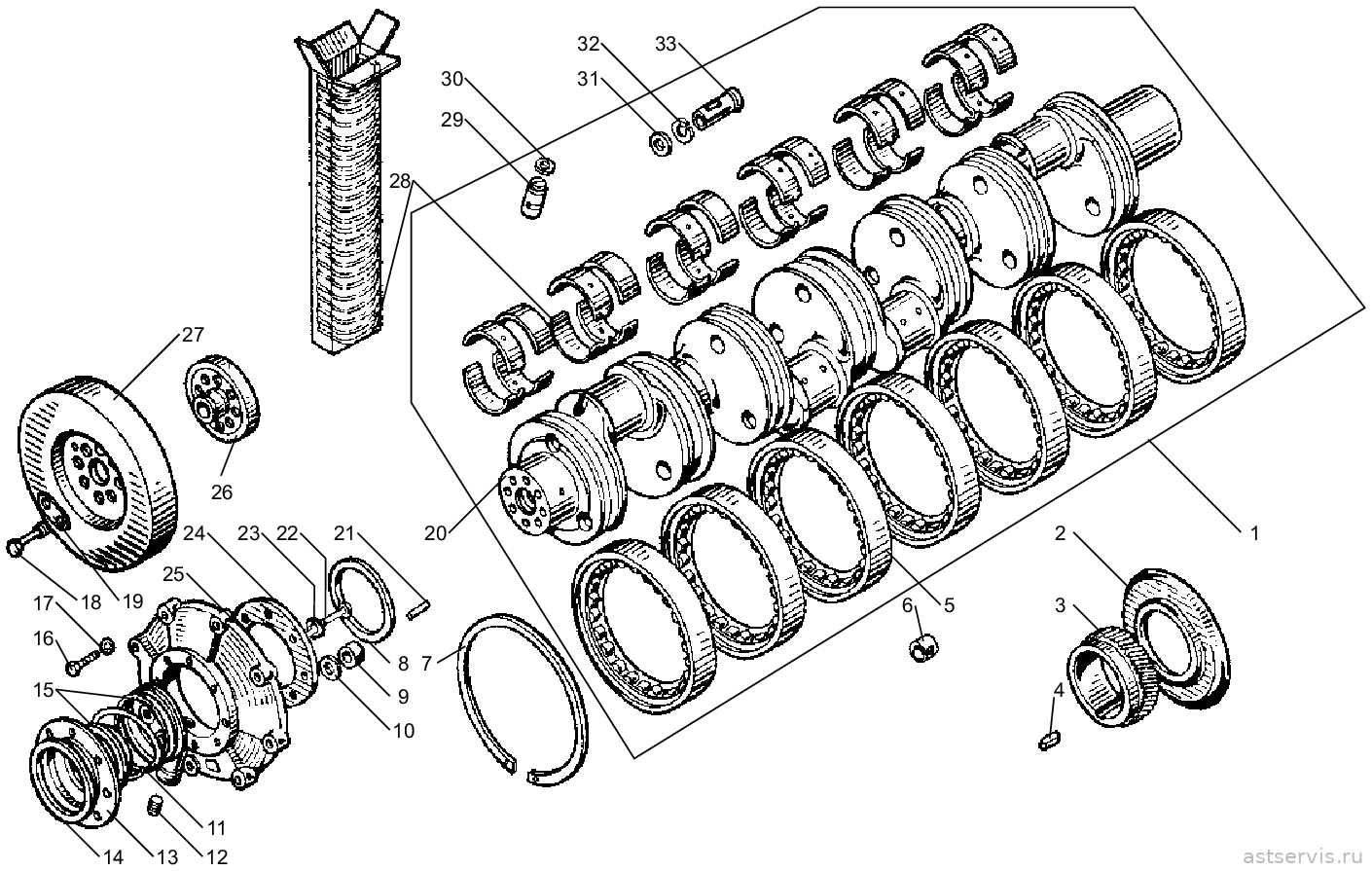

Рисунок 8 – Коленчатый вал

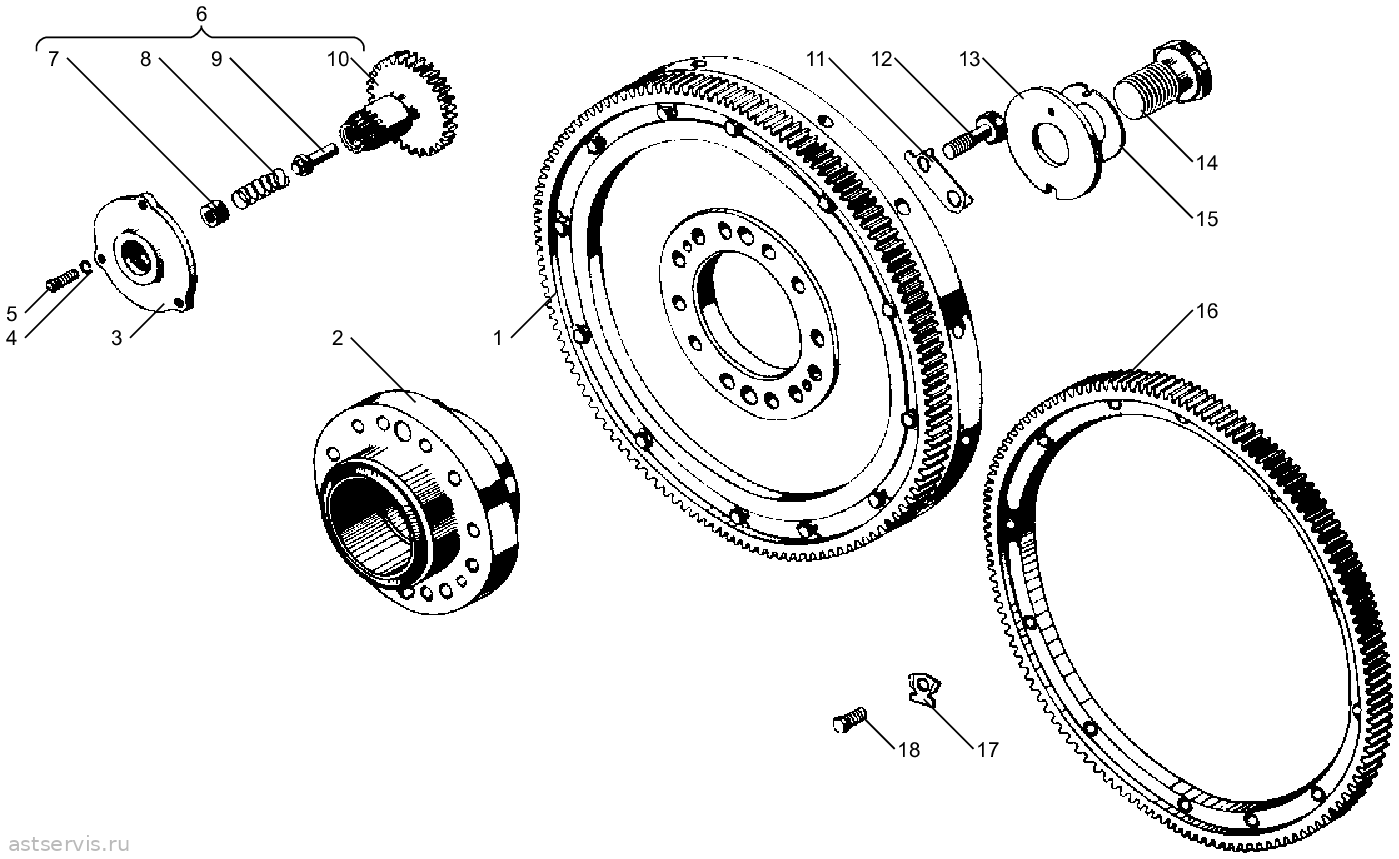

Рисунок 9 – Маховик и механизм проворота
