Рисунки раздела:
- Рисунок 14 – Картер масляный
- Рисунок 15 – Масляный насос двигателей ЯМ3-240М2, ЯМ3-240БМ2 и ЯМ3-240ПМ2
- Рисунок 16 – Масляный насос двигателя ЯМ3-240НМ2
- Рисунок 17 – Сапун
- Рисунок 18 – Масляный фильтр
- Рисунок 19 – Масляные трубы турбокомпрессора 12.1118010-01(02)
- Рисунок 20 – Электрофакельное устройство
- Рисунок 21 – Маслоочиститель центробежный
Рисунок 14 – Картер масляный
Перечень сборочных единиц и деталей к рисунку 14
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1009010-А | Картер масляный | 1 | 1 | 1 | 1 | ||
| 2 | 316180-П2 | Пробка сливная | 1 | 1 | 1 | 1 | ||
| 3 | 201-1009042-Б | Прокладка пробки | 1 | 1 | 1 | 1 | ||
| 4 | 240-1009075-Б | Прокладка фланца | 1 | 1 | 1 | 1 | ||
| 5 | 240-1009073-В | Фланец | 1 | 1 | 1 | 1 | ||
| 6 | 252136-П2 | Шайба пружинная | 4 | 4 | 4 | 4 | ||
| 7 | 201505-П29 | Болт М10х45 | 2 | 2 | 2 | 2 | ||
| 8 | 312326-П34 | Шайба плоская | 1 | 1 | 1 | 1 | ||
| 9 | 240-1009062 | Штуцер | 1 | 1 | 1 | 1 | ||
| 10 | 45 9327 1074 | Болт М10х105 | 2 | 2 | 2 | 2 | ||
| 11 | 240-1009059 | Трубка указателя | 1 | 1 | 1 | 1 | ||
| 12 | 240-1009050-Б | Указатель уровня масла | 1 | 1 | 1 | 1 | ||
| 13 | 240-1009040-А2 | Прокладка картера | 1 | 1 | 1 | 1 | ||
| 14 | 201456-П29 | Болт М8х20 | 40 | 40 | 40 | 40 | аналог: 12 руб. | |
| 15 | 252135-П2 | Шайба пружинная | 40 | 40 | 40 | 40 | ||

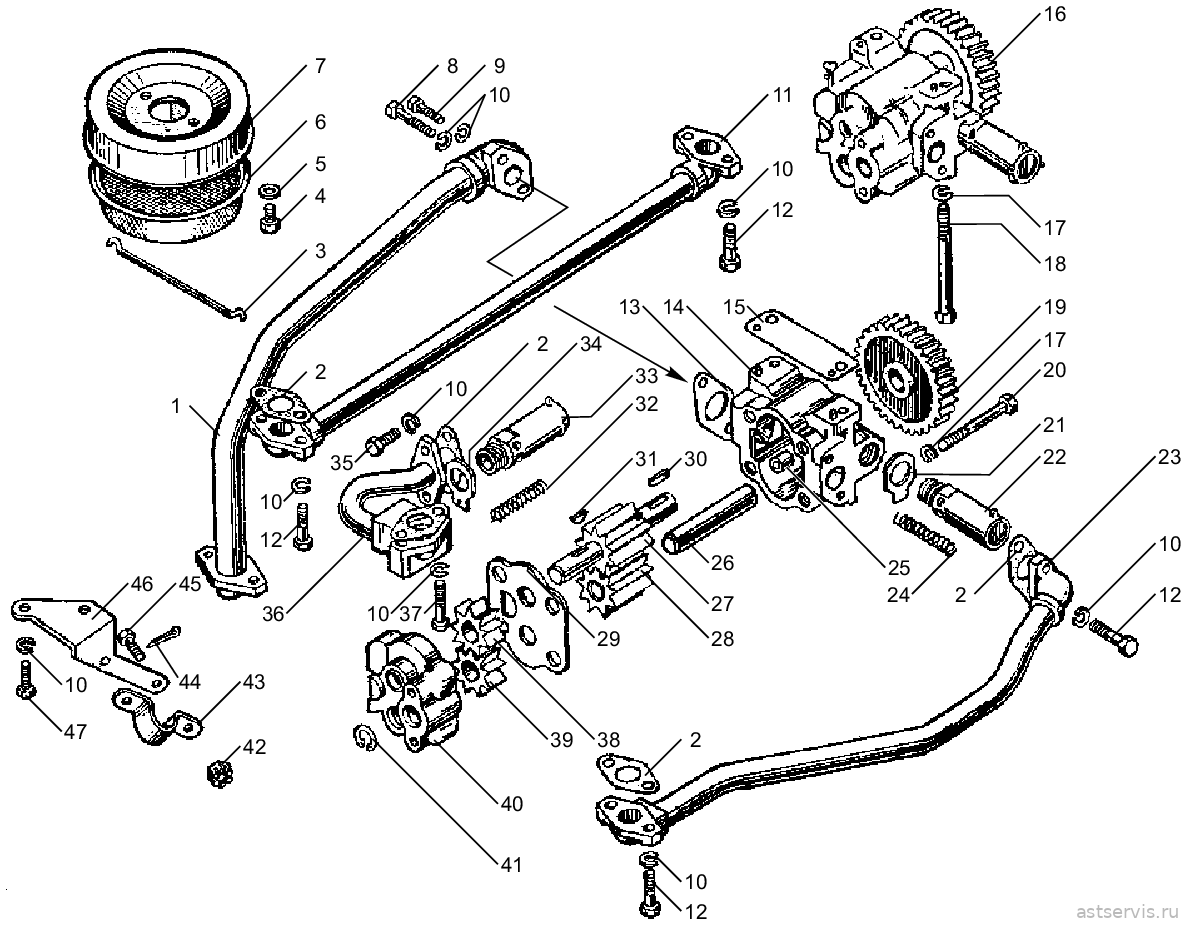

Рисунок 15 – Масляный насос двигателей ЯМ3-240М2, ЯМ3-240БМ2 и ЯМ3-240ПМ2
Перечень сборочных единиц и деталей к рисунку 15
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1011400-А | Труба всасывающая в сборе | 1 | — | 1 | — | ||
| 1 | 240Б-1011400-А | Труба всасывающая в сборе | — | — | — | 1 | ||
| 2 | 236-1011358-А | Прокладка | 6 | — | 6 | 6 | ||
| 3 | 204А-1011318-Б | Крючок крепления сетки заборника | 1 | — | 1 | 1 | ||
| 4 | 206513-П2 | Болт М8х1х12 | 2 | — | 2 | 2 | ||
| 5 | 252005-П2 | Шайба | 4 | — | 4 | 2 | ||
| 6 | 204А-1011310-В | Сетка заборника | 1 | — | 1 | 1 | ||
| 7 | 204Б-1011300 | Чашка заборника | 1 | — | 1 | 1 | ||
| 8 | 200270-П2 | Болт М8х55 | 1 | — | 1 | 1 | ||
| 9 | 201460-П2 | Болт М8х30 | 1 | — | 1 | 1 | ||
| 10 | 252135-П2 | Шайба пружинная | 16 | — | 16 | 16 | ||
| 11 | 240-1011406-Б | Труба отводящая в сборе | 1 | — | 1 | 1 | ||
| 12 | 201458-П29 | Болт М8х25 | 8 | — | 8 | 8 | ||
| 13 | 236-1011296 | Прокладка | 1 | — | 1 | 1 | ||
| 14 | 240-1011018-А | Корпус нагнетающей секции в сборе | 1 | — | 1 | 1 | ||
| 15 | 240-1011380 | Прокладка регулировочная | 2 | — | 2 | 2 | ||
| 16 | 240-1011014-Б | Насос масляный в сборе | 1 | — | 1 | 1 | аналог: 5 880 руб. | |
| 17 | 252136-П2 | Шайба пружинная | 6 | — | 6 | 6 | ||
| 18 | 45 9327 6074 | Болт М10х105 | 2 | — | 2 | 2 | ||
| 19 | 240-1011230-А | Шестерня привода масляного насоса | 1 | — | 1 | 1 | ||
| 20 | 200327-П2 | Болт М10х90 | 4 | — | 4 | 4 | ||
| 21 | 312571-П2 | Шайба замковая | 1 | — | 1 | 1 | ||
| 22 | 236-1011048-Б | Клапан редукционный в сборе | 1 | — | 1 | 1 | ||
| 23 | 240-1011351 | Труба отводящая | 1 | — | 1 | 1 | ||
| 24 | 236-1011058-Б | Пружина клапана | 1 | — | 1 | 1 | ||
| 25 | 240-1011037 | Втулка установочная | 2 | — | 2 | 2 | ||
| 26 | 240-1011025 | Ось ведомых шестерен | 1 | — | 1 | 1 | уточняем | |
| 27 | 240Б-1011040 | Шестерня нагнетающей секции ведущая в сборе | 1 | — | 1 | 1 | ||
| 28 | 240-1011030 | Шестерня нагнетающей секции ведомая в сборе | 1 | — | 1 | 1 | уточняем | |
| 29 | 240-1011049 | Проставка | 1 | — | 1 | 1 | ||
| 30 | 314123-П2 | Шпонка призматическая | 1 | — | 1 | 1 | ||
| 31 | 45 9824 6256 | Шпонка сегментная | 1 | — | 1 | 1 | ||
| 32 | 236-1011368-В | Пружина предохранительного клапана | 1 | — | 1 | — | ||
| 32 | 240Б-1011368 | Пружина предохранительного клапана | — | — | — | 1 | ||
| 33 | 236-1011363-Б2 | Клапан предохранительный радиаторной секции | 1 | — | 1 | — | ||
| 33 | 240Б-1011363-А | Клапан предохранительный радиаторной секции в сборе | — | — | — | 1 | ||
| 34 | 312559-П2 | Шайба замковая | 1 | — | 1 | 1 | уточняем | |
| 35 | 201457-П2 | Болт М8х22 | 2 | — | 2 | 2 | ||
| 36 | 240-1011420 | Труба отводящая радиаторной секции в сборе | 1 | — | 1 | 1 | ||
| 37 | 201464-П2 | Болт М8х40 | 2 | — | 2 | 2 | ||
| 38 | 240Б-1011100 | Шестерня радиаторной секции ведущая | 1 | — | 1 | 1 | ||
| 39 | 240-1011110 | Шестерня радиаторной секции ведомая в сборе | 1 | — | 1 | 1 | ||
| 40 | 240-1011019-А | Корпус радиаторной секции | 1 | — | 1 | 1 | ||
| — | 240-1011034 | Втулка корпуса | 4 | — | 4 | 4 | ||
| 41 | 240-1011085 | Кольцо | 1 | — | 1 | 1 | ||
| 42 | 250975-П2 | Гайка | — | — | — | 2 | ||
| 43 | 236-1011322 | Скоба | 1 | — | 1 | 1 | ||
| 44 | 258013-П29 | Шплинт | — | — | — | 2 | ||
| 45 | 310248-П2 | Болт М8х1х18 | — | — | — | 2 | ||
| 46 | 240Б-1011334 | Кронштейн | — | — | — | 1 | ||
| 47 | 201456-П2 | Болт М8х20 | — | — | — | 2 | ||

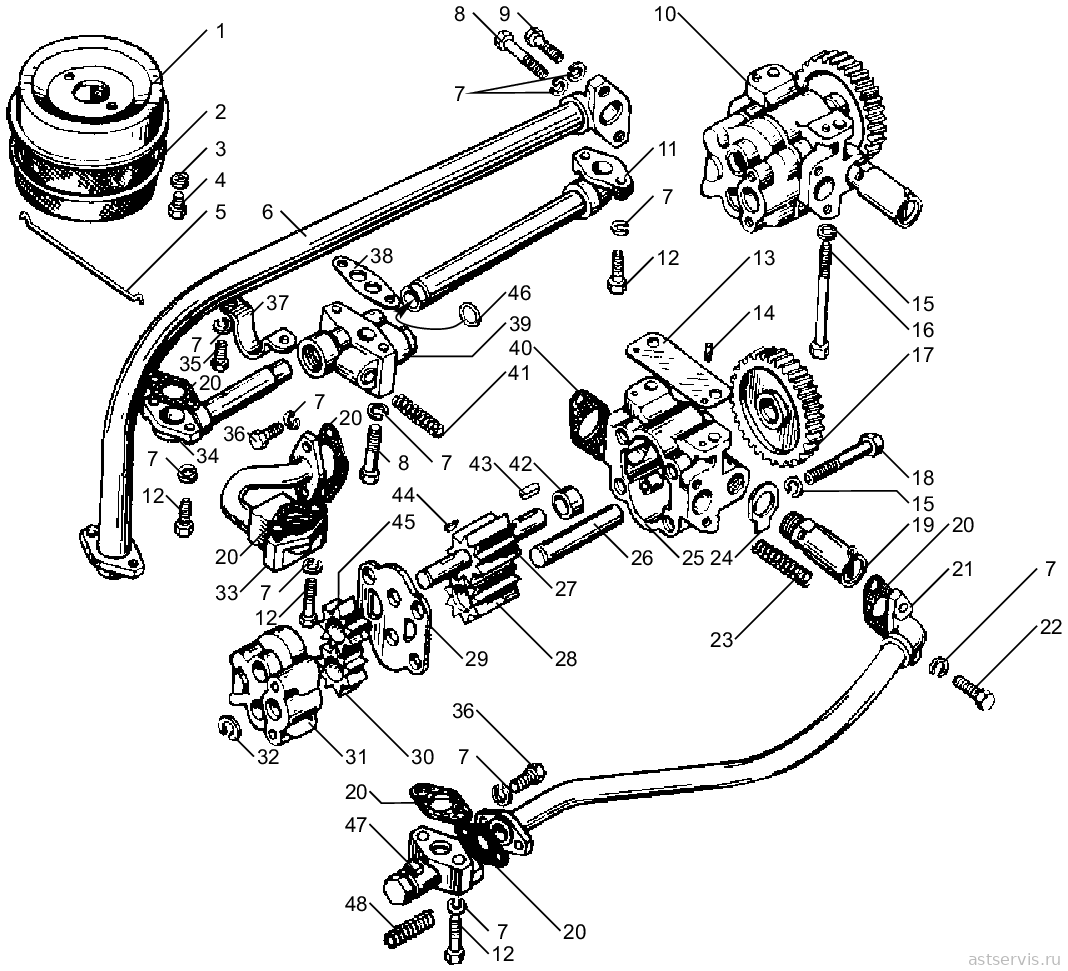

Рисунок 16 – Масляный насос двигателя ЯМ3-240НМ2
Перечень сборочных единиц и деталей к рисунку 16
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 204Б-1011300 | Чашка заборника | — | 1 | — | — | ||
| 2 | 204А-1011310-В | Сетка заборника | — | 1 | — | — | ||
| 3 | 252005-П2 | Шайба | — | 4 | — | — | ||
| 4 | 206513-П2 | Болт М8х1х12 | — | 2 | — | — | ||
| 5 | 204А-1011318-Б | Крючок крепления сетки заборника | — | 1 | — | — | ||
| 6 | 240-1011400-А | Труба всасывающая в сборе | — | 1 | — | — | ||
| 7 | 252135-П2 | Шайба пружинная | — | 20 | — | — | ||
| 8 | 200270-П2 | Болт М8х55 | — | 3 | — | — | ||
| 9 | 201460-П2 | Болт М8х30 | — | 1 | — | — | ||
| 10 | 240Н-1011014-Б | Насос масляный в сборе | — | 1 | — | — | аналог: 5 880 руб. | |
| 11 | 240Н-1011407-Б | Труба отводящая задняя в сборе | — | 1 | — | — | ||
| 12 | 201464-П2 | Болт М8х40 | — | 8 | — | — | ||
| 13 | 240-1011380 | Прокладка регулировочная | — | 2 | — | — | ||
| 14 | 313404-П2 | Штифт установочный | — | 2 | — | — | ||
| 15 | 252136-П2 | Шайба пружинная | — | 6 | — | — | ||
| 16 | 45 9327 6074 | Болт М10х105 | — | 2 | — | — | ||
| 17 | 240-1011230-А | Шестерня привода | — | 1 | — | — | ||
| 18 | 200327-П2 | Болт М10х90 | — | 4 | — | — | ||
| 19 | 240Н-1011048 | Клапан редукционный в сборе | — | 1 | — | — | ||
| 20 | 236-1011358-А | Прокладка | — | 7 | — | — | ||
| 21 | 240Н-1011351 | Труба отводящая | — | 1 | — | — | ||
| 22 | 201458-П2 | Болт М8х25 | — | 2 | — | — | ||
| 23 | 236-1011058-Б | Пружина клапана | — | 1 | — | — | ||
| 24 | 312571-П2 | Шайба замковая | — | 1 | — | — | ||
| 25 | 240-1011018-А | Корпус нагнетающей секции в сборе | — | 1 | — | — | ||
| — | 240-1011037 | Втулка установочная | — | 2 | — | — | ||
| 26 | 240-1011025 | Ось ведомых шестерен | — | 1 | — | — | уточняем | |
| 27 | 240Б-1011040 | Шестерня ведущая нагнетающей секции в сборе | — | 1 | — | — | ||
| 28 | 240-1011030 | Шестерня ведомая нагнетающей секции в сборе | — | 1 | — | — | уточняем | |
| 29 | 240Н-1011049 | Проставка | — | 1 | — | — | ||
| 30 | 240-1011110 | Шестерня ведомая радиаторной секции в сборе | — | 1 | — | — | ||
| 31 | 240-1011019-А | Корпус радиаторной секции | — | 1 | — | — | ||
| — | 240-1011034 | Втулка корпуса | — | 4 | — | — | ||
| 32 | 240-1011085 | Кольцо | — | 1 | — | — | ||
| 33 | 240Н-1011420-А | Труба отводящая радиаторной секции в сборе | — | 1 | — | — | ||
| 34 | 240Н-1011406-Б | Труба отводящая задняя в сборе | — | 1 | — | — | ||
| 35 | 201456-П2 | Болт М8х20 | — | 2 | — | — | ||
| 36 | 201457-П2 | Болт М8х22 | — | 4 | — | — | ||
| 37 | 236-1011322 | Скоба | — | 1 | — | — | ||
| 38 | 240Н-1011274 | Прокладка клапана | — | 1 | — | — | ||
| 39 | 240Н-1011268-Б | Клапан регулировочный системы охлаждения поршней в сборе | — | 1 | — | — | ||
| 40 | 236-1011296 | Прокладка переднего фланца | — | 1 | — | — | ||
| 41 | 238Н-1011368-Б | Пружина клапана | — | 1 | — | — | ||
| 42 | 240-1011034 | Втулка корпуса | — | 1 | — | — | ||
| 43 | 314123-П2 | Шпонка призматическая | — | 1 | — | — | ||
| 44 | 45 9824 6256 | Шпонка сегментная | — | 1 | — | — | ||
| 45 | 240Б-1011100 | Шестерня ведущая радиаторной секции | — | 1 | — | — | ||
| 46 | 25 3111 2144 | Кольцо 025-031-36-2-1 | — | 2 | — | — | ||
| 47 | 240Н-1011092 | Клапан перепускной системы смазки в сборе | — | 1 | — | — | ||
| 48 | 240Н-1011096 | Пружина клапана | — | 1 | — | — | ||
Рисунок 17 – Сапун
Перечень сборочных единиц и деталей к рисунку 17
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1014149-Б | Труба отвода газов в сборе | — | — | — | 1 | ||
| 2 | 240-1014147 | Скоба | 2 | 2 | 2 | 2 | ||
| 3 | 252135-П2 | Шайба пружинная | 4 | 4 | 4 | 4 | ||
| 4 | 200271-П29 | Болт М8х60 | 1 | 1 | 1 | 1 | ||
| 5 | 240-1014148 | Труба отвода газов в сборе | 1 | 1 | 1 | — | ||
| 6 | 240-1014138 | Патрубок | 2 | 2 | 2 | 2 | ||
| 7 | 240-1014094 | Сапун в сборе | 1 | 1 | 1 | 1 | ||
| 8 | 201-1114060-А | Крышка маслоналивного патрубка | 1 | 1 | 1 | 1 | ||
| 9 | 201-1114065-А2 | Прокладка крышки | 1 | 1 | 1 | 1 | ||
| 10 | 201-1114064-А | Цепочка крышки | 1 | 1 | 1 | 1 | ||
| 11 | 240-1014098 | Сапун с патрубком в сборе | 1 | 1 | 1 | 1 | ||
| — | 240-1014104-Б | Сапун в сборе | 1 | 1 | 1 | 1 | ||
| — | 236-1014104 | Сапун с маслоналивным патрубком в сборе | 1 | 1 | 1 | 1 | ||
| 12 | 250511-П29 | Гайка | 3 | 3 | 3 | 3 | ||
| 13 | 216235-П29 | Шпилька крепления патрубка | 3 | 3 | 3 | 3 | ||
| 14 | 240-1014128 | Прокладка сапуна | 1 | 1 | 1 | 1 | ||
| — | 240-1014120 | Кольцо уплотнительное | 2 | 2 | 2 | 2 | ||
| 15 | 220086-П29 | Винт | 4 | 4 | 4 | 4 | ||
| 16 | 251086-П29 | Гайка | 4 | 4 | 4 | 4 | ||
| 17 | 288010-П29С | Хомутик | 4 | 4 | 4 | 4 | уточняем | |

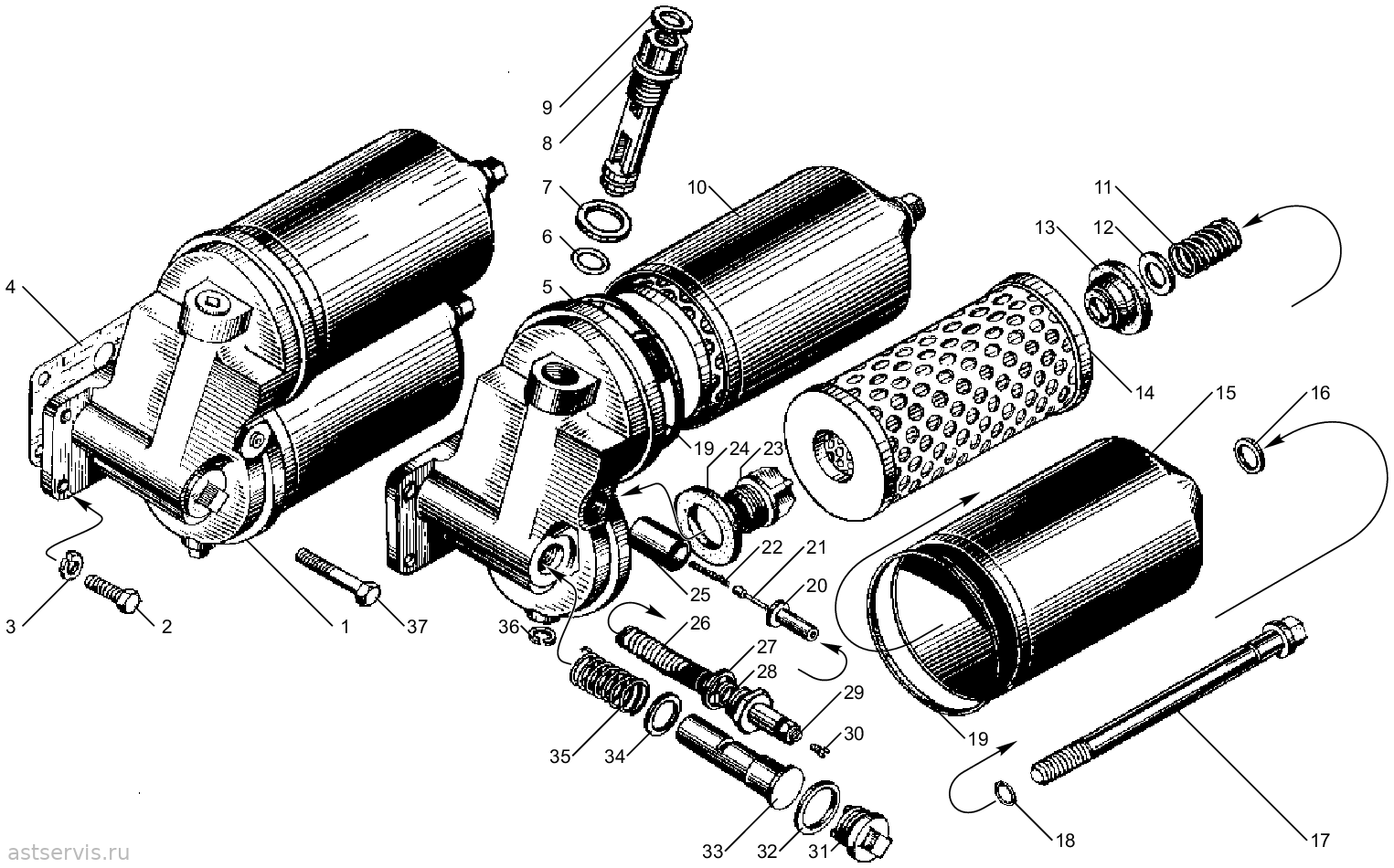

Рисунок 18 – Масляный фильтр
Перечень сборочных единиц и деталей к рисунку 18
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240-1017010-Б2 | Масляный фильтр в сборе | 1 | — | — | 1 | ||
| — | 240Н-1017010-Б2 | Масляный фильтр в сборе | — | 1 | 1 | — | ||
| 2 | 201499-П29 | Болт М10х30 | 3 | 3 | 3 | 3 | ||
| 3 | 252136-П2 | Шайба пружинная | 4 | 4 | 4 | 4 | ||
| 4 | 240-1017100 | Прокладка | 1 | 1 | 1 | 1 | ||
| 5 | 240-1017020-Б2 | Корпус фильтра | 1 | — | — | 1 | ||
| 5 | 240Н-1017020 | Корпус фильтра | — | 1 | 1 | — | ||
| 6 | 25 3111 6066 | Кольцо 018-022-25-2-1 | — | 1 | 1 | — | ||
| 7 | 312661-П | Прокладка | — | 1 | 1 | — | ||
| 8 | 240Н-1017310 | Клапан обратный в сборе | — | 1 | 1 | — | ||
| — | 240Н-1017310-Б1) | Клапан обратный в сборе | — | 1 | 1 | — | ||
| — | 262513-П2 | Пробка К3/4” | 1 | — | — | 1 | ||
| 9 | 312630-П | Шайба | — | 1 | 1 | — | ||
| 10 | 240-1017076-А | Колпак со стержнем в сборе | 2 | 2 | 2 | 2 | ||
| 11 | 240-1017048-Б | Пружина фильтра | 2 | 2 | 2 | 2 | ||
| 12 | 312607-П2 | Шайба | 4 | 4 | 4 | 4 | ||
| 13 | 238НБ-1017045-Б2 | Чашка уплотнительная | 2 | 2 | 2 | 2 | ||
| 14 | 240-1017040-А3 | Элемент фильтрующий | 2 | 2 | 2 | 2 | ||
| — | 240-1017122-В | Кольцо 38х5х5-25 | 4 | 4 | 4 | 4 | ||
| 15 | 240-1017078-А | Колпак с втулкой в сборе | 2 | 2 | 2 | 2 | ||
| 16 | 201-1017112 | Прокладка стержня | 2 | 2 | 2 | 2 | аналог: 18 руб. | |
| 17 | 240-1017031-А | Стержень фильтра | 2 | 2 | 2 | 2 | ||
| 18 | 238НБ-1017071 | Кольцо запорное стержня | 2 | 2 | 2 | 2 | ||
| 19 | 201-1012083 | Прокладка колпака | 2 | 2 | 2 | 2 | аналог: 17 руб. | |
| 20 | 240-1017286 | Корпус сигнализатора | 1 | 1 | 1 | 1 | ||
| 21 | 240-1017292 | Шток сигнализатора | 1 | 1 | 1 | 1 | ||
| 22 | 240-1017291 | Пружина сигнализатора | 1 | 1 | 1 | 1 | ||
| 23 | 240-1017127-А2 | Втулка корпуса фильтра | 2 | 2 | 2 | 2 | ||
| 24 | 240-1017122-Б | Прокладка элемента фильтра | 2 | 2 | 2 | 2 | ||
| 25 | 206Д-1011055-А | Плунжер перепускного клапана | 1 | 1 | 1 | 1 | ||
| 26 | 236-1012058 | Пружина перепускного клапана | 1 | 1 | 1 | 1 | ||
| 27 | 206Д-1011066 | Прокладка пробки перепускного клапана | 1 | 1 | 1 | 1 | ||
| 28 | 312347-П29 | Шайба клапана | 1 | 1 | 1 | 1 | ||
| 29 | 240-1017293-Б2 | Пробка перепускного клапана в сборе | 1 | 1 | 1 | 1 | ||
| 30 | 220048-П29 | Винт | 1 | 1 | 1 | 1 | ||
| 31 | 240-1011071-Б | Пробка клапана | 1 | 1 | 1 | 1 | ||
| 32 | 312669-П | Прокладка пробки | 1 | 1 | 1 | 1 | ||
| 33 | 240-1011055 | Плунжер дифференциального клапана | 1 | 1 | 1 | 1 | ||
| 34 | 312668-П | Шайба регулировочная | 3 | 3 | 3 | 3 | ||
| 35 | 240-1011057 | Пружина клапана | 1 | 1 | 1 | 1 | ||
| 36 | 312326-П34 | Шайба | 1 | 1 | 1 | 1 | ||
| 37 | 201501-П29 | Болт М10х35 | 1 | 1 | 1 | 1 | ||
1) устанавливается взамен поз.8 без поз.7 с апреля 1999 г.
Рисунок 19 – Масляные трубы турбокомпрессора 12.1118010-01(02)
Перечень сборочных единиц и деталей к рисунку 19
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 240Н-1017218 | Болт специальный | — | 1 | 1 | — | ||
| 2 | 312630-П | Шайба | — | 1 | 1 | — | ||
| 3 | 240Н-1017140-Г | Труба подвода масла к правому турбокомпрессору в сборе | — | 1 | 1 | — | ||
| — | 240Н-1017140-Д1) | Труба подвода масла к правому турбокомпрессору в сборе | — | 1 | 1 | — | ||
| 4 | 315485-П29 | Кляммер | — | 1 | 1 | — | ||
| 5 | 252005-П29 | Шайба | — | 2 | 2 | — | ||
| 6 | 252135-П2 | Шайба пружинная | — | 2 | 2 | — | ||
| 7 | 201456-П29 | Болт М8х20 | — | 1 | 1 | — | аналог: 12 руб. | |
| 8 | 238Н-1017152 | Скоба в сборе | — | 2 | 2 | — | ||
| 9 | 240Н-1017208-Г | Труба подвода масла к левому турбокомпрессору в сборе | — | 1 | 1 | — | ||
| — | 240Н-1017208-Д1) | Труба подвода масла к левому турбокомпрессору в сборе | — | 1 | 1 | — | ||
| 10 | 200315-П29 | Болт М10х40 | — | 2 | 2 | — | ||
| 11 | 252156-П2 | Шайба пружинная | — | 4 | 4 | — | ||
| 12 | 310260-П29 | Болт М14х1,5х35 | — | 1 | 1 | — | ||
| 13 | 312326-П | Шайба14 | — | 4 | 4 | — | ||
| 14 | 240Н-1017222-Б | Кронштейн крепления труб | — | 1 | 1 | — | ||
| 15 | 238Ф-1118225 | Прокладка | — | 2 | 2 | — | ||
| 16 | 238Ф-1118322 | Прокладка фланца трубы | — | 2 | 2 | — | ||
| 17 | 240Н-1118340-Г | Патрубок слива масла правый в сборе | — | 1 | 1 | — | ||
| 18 | 252136-П2 | Шайба пружинная | — | 2 | 2 | — | ||
| 19 | 201505-П29 | Болт М10х45 | — | 2 | 2 | — | ||
| 20 | 310118-П29 | Болт М10х55 | — | 2 | 2 | — | ||
| 21 | 312482-П34 | Шайба | — | 2 | 2 | — | ||
| 22 | 251086-П29 | Гайка М5 | — | 4 | 4 | — | ||
| 23 | 288010-П29 | Хомутик 38 | — | 4 | 4 | — | уточняем | |
| 24 | 220086-П29 | Винт М5х30 | — | 4 | 4 | — | ||
| 25 | 201457-П29 | Болт М8х22 | — | 1 | 1 | — | ||
| 26 | 240-1014138 | Патрубок переходной | — | 2 | 2 | — | ||
| 27 | 240Н-1118356 | Штуцер | — | 2 | 2 | — | ||
| 28 | 310096-П29 | Болт специальный | — | 1 | 1 | — | ||
| 29 | 201495-П29 | Болт М10х20 | — | 2 | 2 | — | ||
| 30 | 238Ф-1118224 | Фланец | — | 1 | 1 | — | ||
| 31 | 240Н-1118341-Г | Патрубок слива масла левый в сборе | — | 1 | 1 | — | ||
1) для турбокомпрессора ТКР-11 Внимание! С июня 1997 года на двигателях ЯМ3-240М2, ЯМ3-240НМ2, ЯМ3-240БМ2 всех комплектаций маслозакачивающий насос с электродвигателем в сборе 240-1021009 не устанавливается. На отверстия в блоке входа и выхода масла устанавливаются заглушки с прокладками. Характеристики двигателей при этом остаются без изменения. Качество и надежность не снижаются.
Рисунок 20 – Электрофакельное устройство
Перечень сборочных единиц и деталей к рисунку 20
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| 1 | 1112.3740 | Свеча факельная штифтовая | — | 2 | 2 | — | ||
| 2 | 240Н-1022843 | Трубка топливная от электромагнитного клапана к свечам | — | 1 | 1 | — | ||
| 3 | 312482-П34 | Шайба | — | 4 | 4 | — | ||
| 4 | 240Н-1022815 | Кронштейн электромагнитного клапана | — | 1 | 1 | — | ||
| 5 | 1102.3741.000 | Клапан электромагнитный | — | 1 | 1 | — | ||
| 6 | 310122-П29 | Болт М10х1х22 | — | 2 | 2 | — | аналог: 116 руб. | |
| 7 | 252134-П2 | Шайба пружинная | — | 2 | 2 | — | ||
| 8 | 201416-П29 | Болт М6х12 | — | 2 | 2 | — | ||
| 9 | 240Н-1022826 | Трубка топливная от топливного насоса высокого давления к электромагнитному клапану | — | 1 | 1 | — | ||
| 10 | 252005-П29 | Шайба | — | 2 | 2 | — | ||
| 11 | 252155-П2 | Шайба пружинная | — | 2 | 2 | — | ||
| 12 | 201454-П29 | Болт М8х16 | — | 2 | 2 | — | ||
| 13 | 240Н-1022860 | Амортизатор | — | 2 | 2 | — | ||
| 14 | 315466-П29С | Кляммер | — | 2 | 2 | — | ||
Рисунок 21 – Маслоочиститель центробежный
Перечень сборочных единиц и деталей к рисунку 21
| № поз. | Обозначение | Наименование | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | |||||
| — | 236-1028010 | Маслоочиститель центробежный в сборе | 1 | 1 | 1 | 1 | ||
| 1 | 240-1028102 | Прокладка | 1 | 1 | 1 | 1 | ||
| 2 | 240-1028101 | Кронштейн крепления фильтра | 1 | 1 | 1 | 1 | ||
| 3 | 201544-П29 | Болт М12х40 | 2 | 2 | 2 | 2 | ||
| 4 | 252137-П2 | Шайба пружинная | 3 | 3 | 3 | 3 | ||
| 5 | 200337-П2 | Болт М12х90 | 1 | 1 | 1 | 1 | ||
| 6 | 25 3111 2158 | Кольцо 042-048-36-2-1 | 2 | 2 | 2 | 2 | ||
| 7 | 312326-П34 | Шайба | 3 | 3 | 3 | 3 | ||
| 8 | 310260-П29 | Болт крепления трубы | 2 | 2 | 2 | 2 | ||
| 9 | 236-1028122 | Прокладка | 1 | 1 | 1 | 1 | аналог: 22 руб. | |
| 10 | 236-1028031-А2 | Ось ротора | 1 | 1 | 1 | 1 | ||
| 11 | 312103-П29 | Гайка крепления колпака | 1 | 1 | 1 | 1 | ||
| 12 | 312310-П34 | Шайба | 1 | 1 | 1 | 1 | ||
| 13 | 236-1028250 | Колпак фильтра | 1 | 1 | 1 | 1 | ||
| 14 | 236-1028162 | Прокладка колпака | 1 | 1 | 1 | 1 | аналог: 25 руб. | |
| 15 | 250615-П2 | Гайка | 1 | 1 | 1 | 1 | ||
| 16 | 312672-П | Шайба упорная | 1 | 1 | 1 | 1 | ||
| 17 | 236-1028020-Б | Корпус фильтра | 1 | 1 | 1 | 1 | ||
| 18 | 236-1028180 | Ротор в сборе | 1 | 1 | 1 | 1 | ||
| 19 | 311808-П2 | Гайка крепления колпака ротора | 1 | 1 | 1 | 1 | ||
| 20 | 312497-П2 | Шайба | 1 | 1 | 1 | 1 | ||
| 21 | 236-1028242 | Колпак ротора | 1 | 1 | 1 | 1 | ||
| 22 | 236-1028246 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | аналог: 19 руб. | |
| 23 | 236-1028160 | Отражатель | 1 | 1 | 1 | 1 | ||
| 24 | 236-1028185 | Корпус ротора | 1 | 1 | 1 | 1 | ||
| — | 236-1028196 | Втулка корпуса ротора | 2 | 2 | 2 | 2 | ||
| 25 | 236-1028238 | Жиклер ротора | 2 | 2 | 2 | 2 | ||
| 26 | 201499-П29 | Болт М10х30 | 3 | 3 | 3 | 3 | ||
| 27 | 252136-П2 | Шайба пружинная | 3 | 3 | 3 | 3 | ||
| 28 | 240-1028094 | Труба сливная | 1 | 1 | 1 | 1 | ||
| 29 | 240-1028108-А | Труба подвода масла к фильтру | 1 | 1 | 1 | 1 | ||
| 30 | 201458-П29 | Болт М8х25 | 1 | 1 | 1 | 1 | ||
| 31 | 252135-П2 | Шайба пружинная | 1 | 1 | 1 | 1 | ||
| 32 | 252005-П29 | Шайба | 1 | 1 | 1 | 1 | ||
| 33 | 238Н-1017152 | Скоба крепления трубы | 4 | 4 | 4 | 4 | ||
Написать
