Рисунки раздела:
- Рисунок 1 – Двигатели ЯМ3-536, ЯМ3-5361, ЯМ3-5363 в сборе
- Рисунок 2 – Двигатели ЯМ3-53602, ЯМ3-53622, ЯМ3-53642 в сборе
- Рисунок 3 – Схема деления двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363 на сборочные единицы
- Рисунок 4 – Схема деления двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642 на сборочные единицы
Рисунок 1 – Двигатели ЯМ3-536, ЯМ3-5361, ЯМ3-5363 в сборе
Комплектации и комплекты для сбыта
| Модель | Обозначение | Наименование | Цена | Заказ |
|---|---|---|---|---|
| ЯМ3-536 | 536-1000175 | Двигатель в сборе (основная комплектация). Комплект для сбыта | ||
| ЯМ3-536 | 536-1000175-01 | Двигатель в сборе (комплектация под установку компрессора кондиционера). Комплект для сбыта | ||
| ЯМ3-536 | 536-1000175-02 | Двигатель в сборе (комплектация с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-536 | 536-1000175-03 | Двигатель в сборе (комплектация под установку компрессора кондиционера с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-5361 | 5361-1000175 | Двигатель в сборе (основная комплектация). Комплект для сбыта | ||
| ЯМ3-5361 | 5361-1000175-01 | Двигатель в сборе (комплектация под установку компрессора кондиционера). Комплект для сбыта | ||
| ЯМ3-5361 | 5361-1000175-02 | Двигатель в сборе (комплектация с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-5361 | 5361-1000175-03 | Двигатель в сборе (комплектация под установку компрессора кондиционера с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-5363 | 5363-1000175 | Двигатель в сборе (основная комплектация). Комплект для сбыта | ||
| ЯМ3-5363 | 5363-1000175-01 | Двигатель в сборе (комплектация под установку компрессора кондиционера). Комплект для сбыта | ||
| ЯМ3-5363 | 5363-1000175-02 | Двигатель в сборе (комплектация с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-5363 | 5363-1000175-03 | Двигатель в сборе (комплектация под установку компрессора кондиционера с возможностью подключения ретардера). Комплект для сбыта |

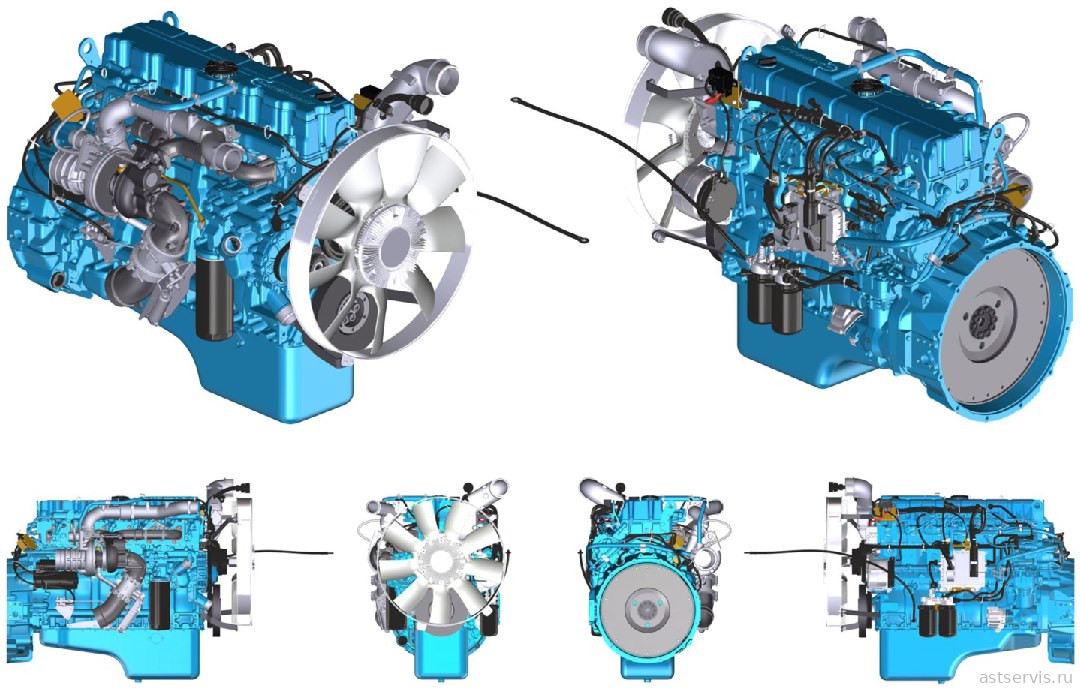

Рисунок 2 – Двигатели ЯМ3-53602, ЯМ3-53622, ЯМ3-53642 в сборе
Комплектации и комплекты для сбыта
| Модель | Обозначение | Наименование | Цена | Заказ |
|---|---|---|---|---|
| ЯМ3-53602 | 53602-1000175 | Двигатель в сборе (основная комплектация). Комплект для сбыта | ||
| ЯМ3-53602 | 53602-1000175-01 | Двигатель в сборе (комплектация под установку компрессора кондиционера). Комплект для сбыта | ||
| ЯМ3-53602 | 53602-1000175-02 | Двигатель в сборе (комплектация с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-53602 | 53602-1000175-03 | Двигатель в сборе (комплектация под установку компрессора кондиционера с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-53622 | 53622-1000175 | Двигатель в сборе (основная комплектация). Комплект для сбыта | ||
| ЯМ3-53622 | 53622-1000175-01 | Двигатель в сборе (комплектация под установку компрессора кондиционера). Комплект для сбыта | ||
| ЯМ3-53622 | 53622-1000175-02 | Двигатель в сборе (комплектация с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-53622 | 53622-1000175-03 | Двигатель в сборе (комплектация под установку компрессора кондиционера с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-53642 | 53642-1000175 | Двигатель в сборе (основная комплектация). Комплект для сбыта | ||
| ЯМ3-53642 | 53642-1000175-01 | Двигатель в сборе (комплектация под установку компрессора кондиционера). Комплект для сбыта | ||
| ЯМ3-53642 | 53642-1000175-02 | Двигатель в сборе (комплектация с возможностью подключения ретардера). Комплект для сбыта | ||
| ЯМ3-53642 | 53642-1000175-03 | Двигатель в сборе (комплектация под установку компрессора кондиционера с возможностью подключения ретардера). Комплект для сбыта |
Рисунок 3 – Схема деления двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363 на сборочные единицы
Лист 1 из 7

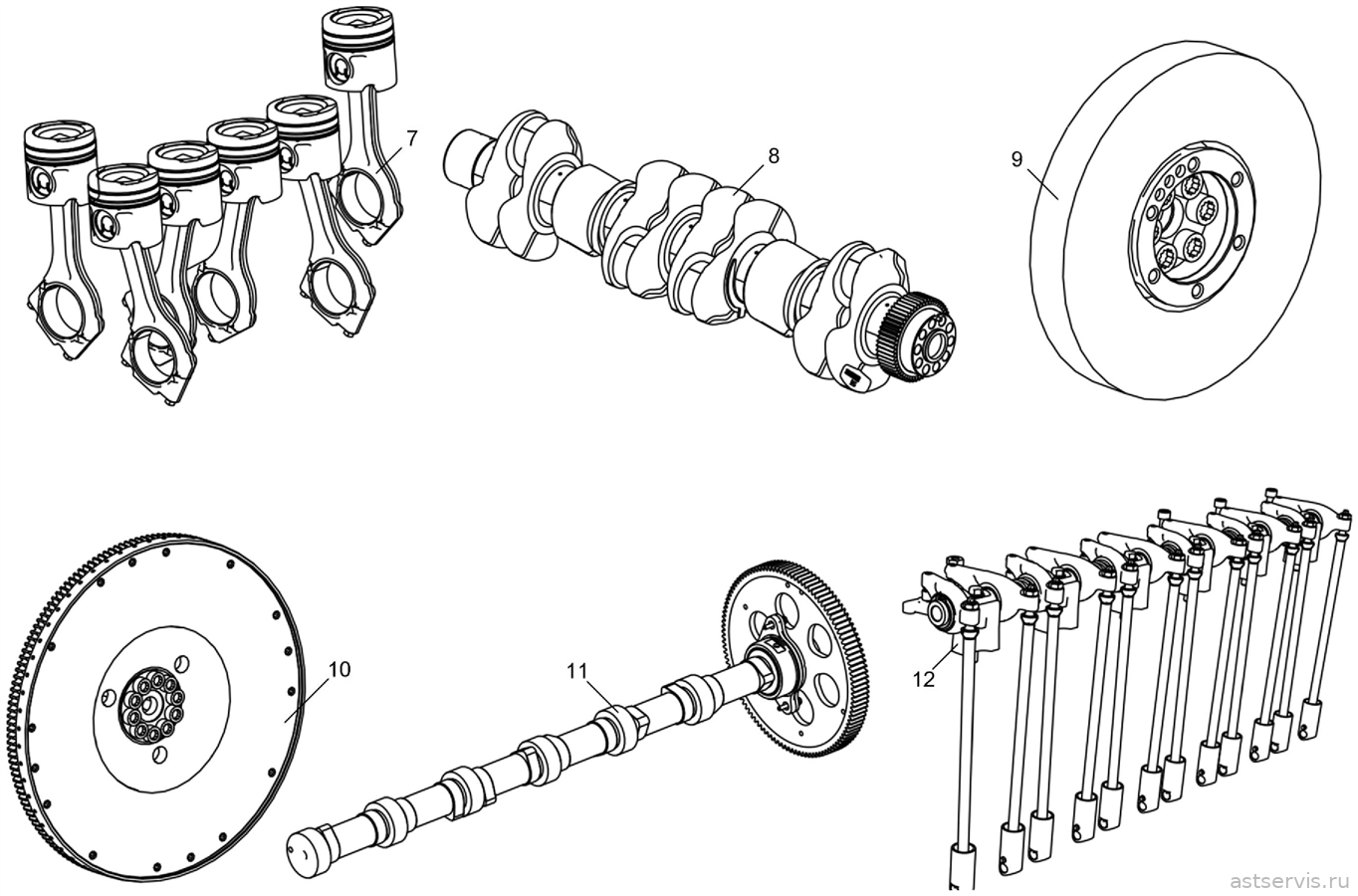

Лист 2 из 7
Лист 3 из 7

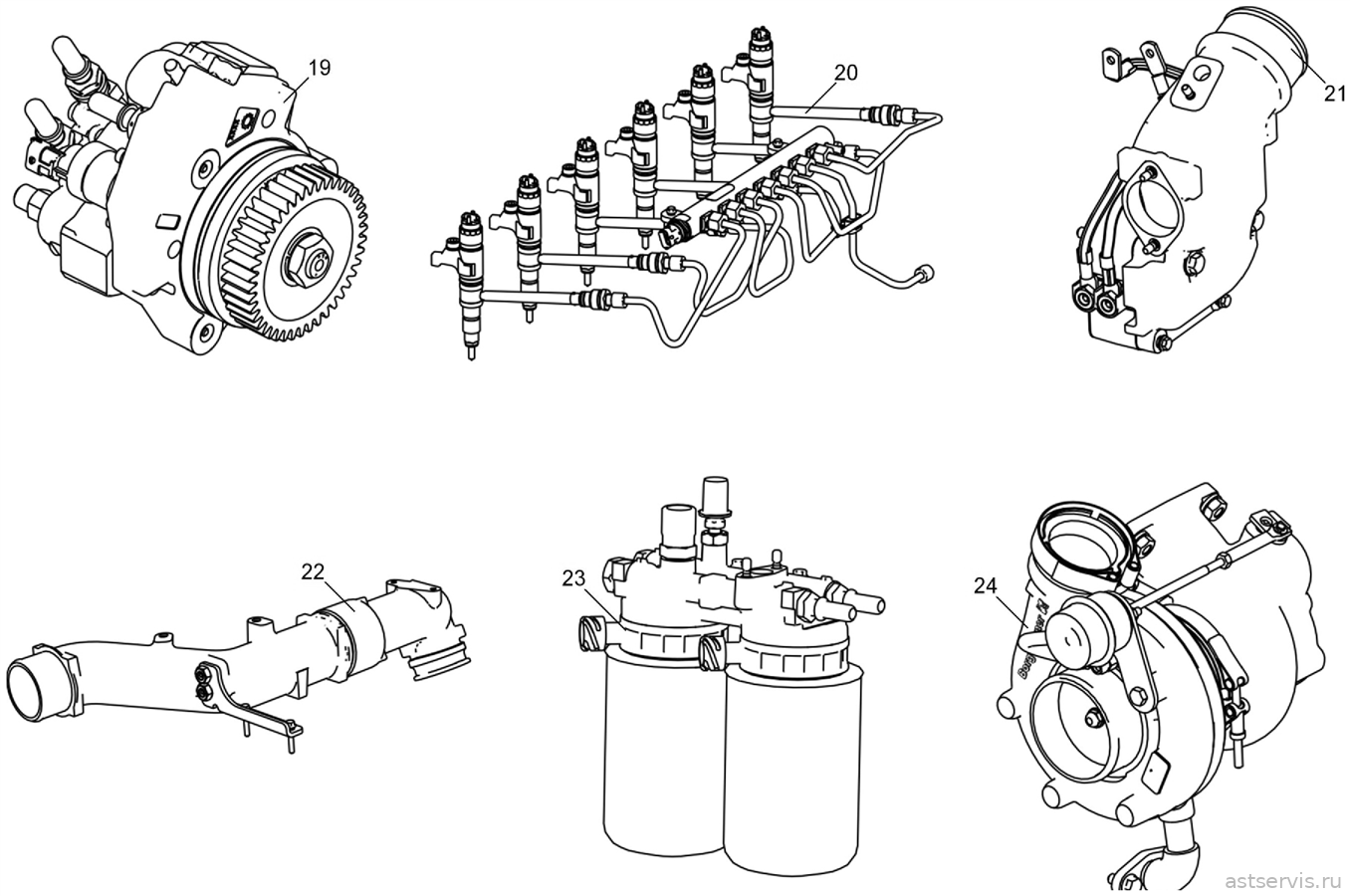

Лист 4 из 7

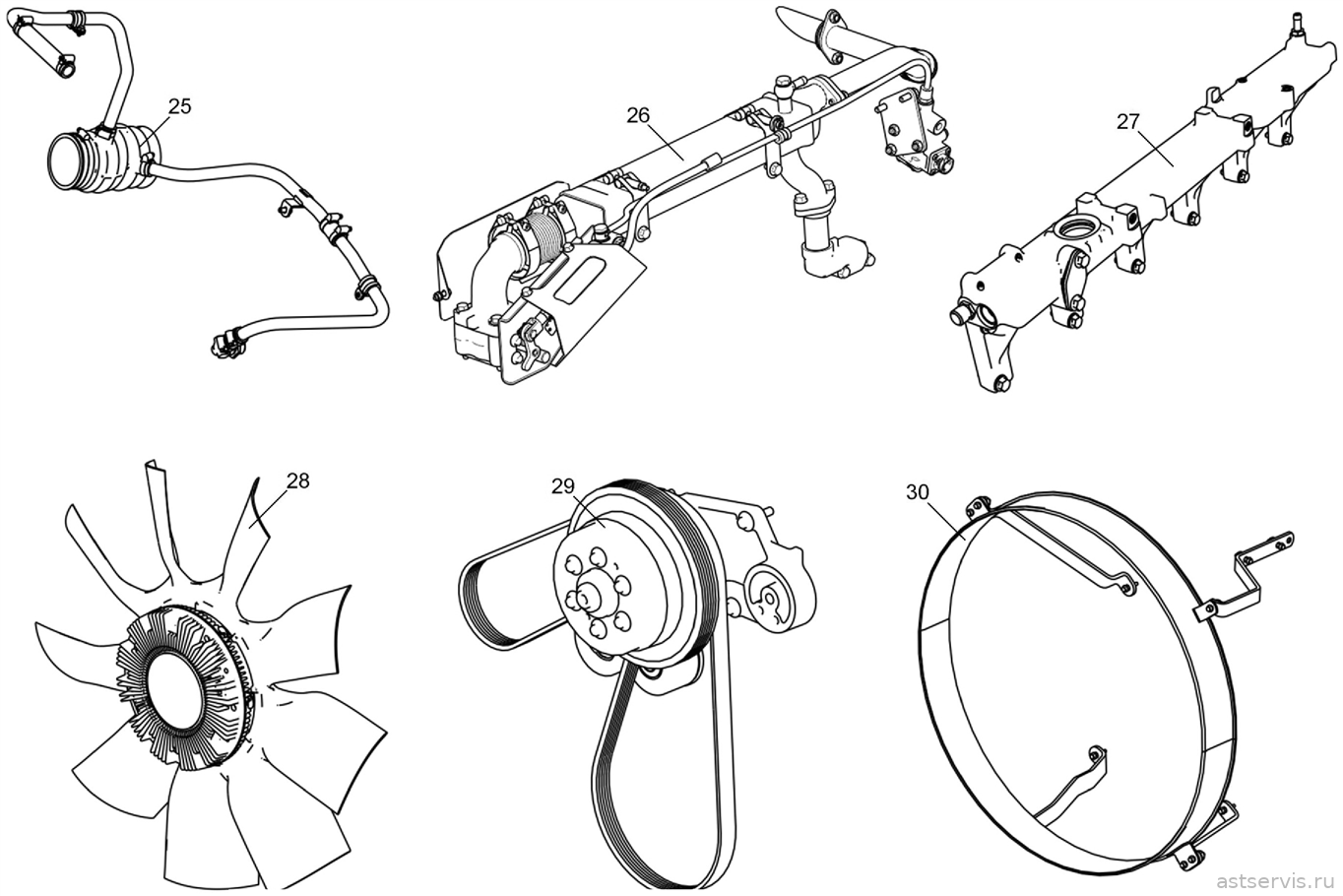

Лист 5 из 7
Лист 6 из 7
Лист 7 из 7
Перечень сборочных единиц и деталей к рисунку 3
| № поз. | Обозначение | Наименование | Цена | Заказ |
|---|---|---|---|---|
| 1 | 536-1002010-10 | Блок цилиндров | уточняем | |
| 2 | 5340-1002249 | Установка передней крышки БЦ | ||
| 3 | 5340-1002299-10 | Установка корпуса шестерен | ||
| 4 | 536-1002309-10 | Установка картера маховика | ||
| 5 | 536-1003005-10 | Установка головки цилиндров | ||
| 6 | 536-1003250-10 | Установка крышки головки цилиндров | ||
| 7 | 536-1004007 | Установка поршневой группы | ||
| 8 | 536-1005005 | Установка коленчатого вала | ||
| 9 | 536-1005050 | Установка гасителя коленчатого вала | ||
| 10 | 536-1005114 | Установка маховика | ||
| 11 | 536-1006005 | Установка распределительного вала | ||
| 12 | 536-1007005 | Установка привода клапанов | ||
| 13 | 536-1008005 | Установка выпускного коллектора | ||
| 14 | 536-1009005 | Установка картера масляного | ||
| 15 | 536-1009045 | Установка указателя уровня масла | ||
| 16 | 536-1011005 | Установка насоса масляного | ||
| 17 | 536-1013005-10 | Установка сервисного модуля | ||
| 18 | 536-1104005 | Установка топливных трубопроводов | ||
| 19 | 5340-1111005 | Установка ТНВД | ||
| 20 | 536-1112005 | Установка форсунок | ||
| 21 | 5340-1115005 | Установка впускного тракта | ||
| 22 | 536-1115007 | Установка труб отводящих | ||
| 23 | 536-1117005-20 | Установка ФТОТ | ||
| 24 | 536-1118005 | Установка ТКР | ||
| 25 | 536-1118560 | Установка патрубка всасывающего | ||
| 26 | 536-1213005 | Установка системы рециркуляции ОГ | ||
| 27 | 536-1303005-10 | Установка трубы распределительной | ||
| 28 | 536-1308002 | Установка вентилятора | ||
| 29 | 536-1308007-10 | Установка привода вентилятора | ||
| 30 | 536-1309007-10 | Установка кожуха вентилятора | ||
| 31 | 536-3407005 | Установка насоса ГУР | ||
| 32 | 5340-3509005-10 | Установка компрессора пневматического тормоза | ||
| 33 | 536-3570005 | Установка моторного тормоза | ||
| 34 | 5340-3701001 | Установка привода генератора | 4 180 ₽ | |
| 35 | 5340-3708005 | Установка стартера | ||
| 36 | 536-3724005 | Установка жгута форсунок | ||
| 37 | 536-3724011 | Установка жгута датчиков | ||
| 38 | 536-3724013-01 | Установка промежуточного жгута | ||
| 39 | 536-3763005 | Установка электронного блока управления | ||
| 40 | 5340-3770005 | Установка реле подогревателя |

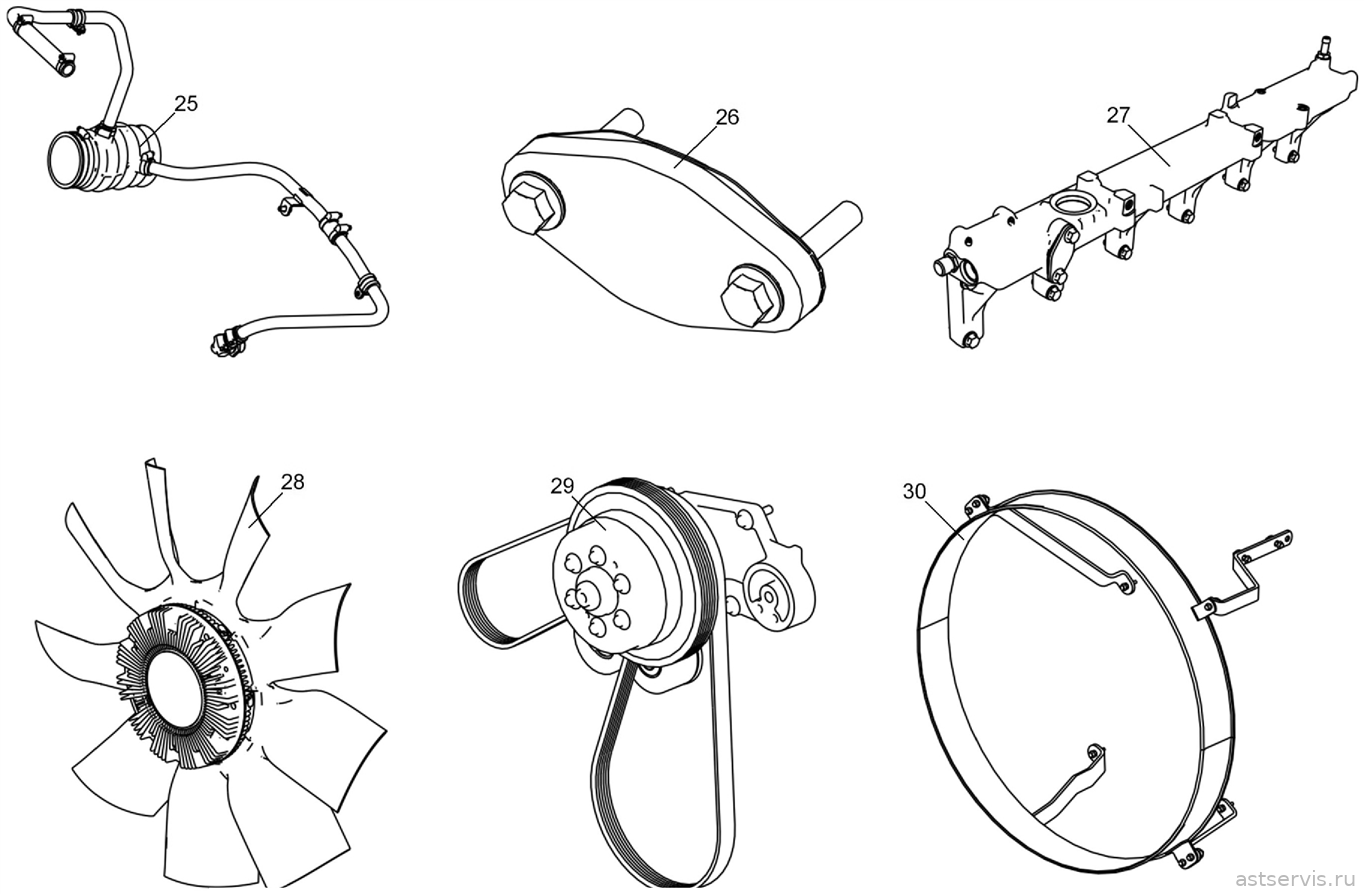

Рисунок 4 – Схема деления двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642 на сборочные единицы

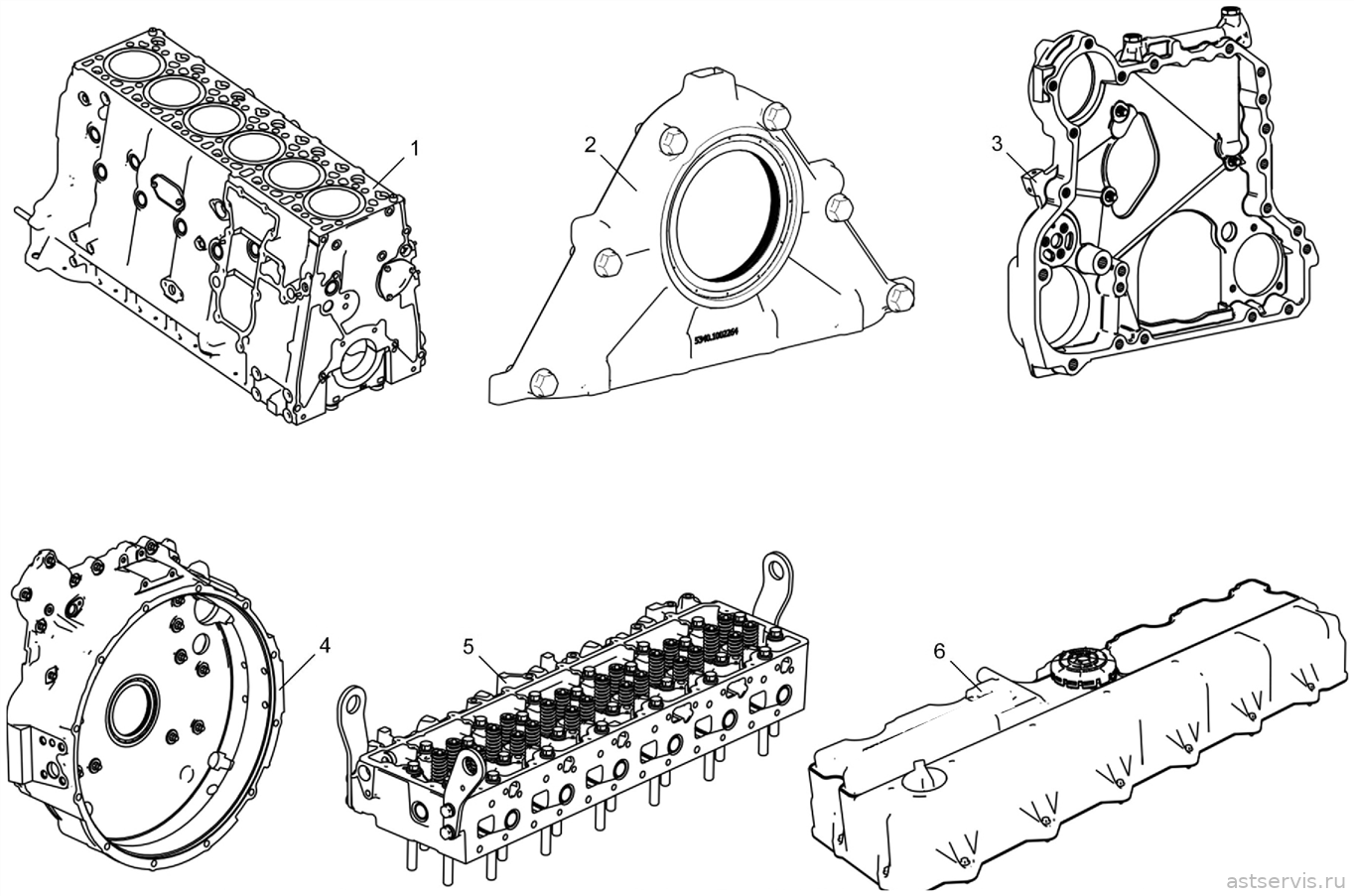

Лист 1 из 7
Лист 2 из 7

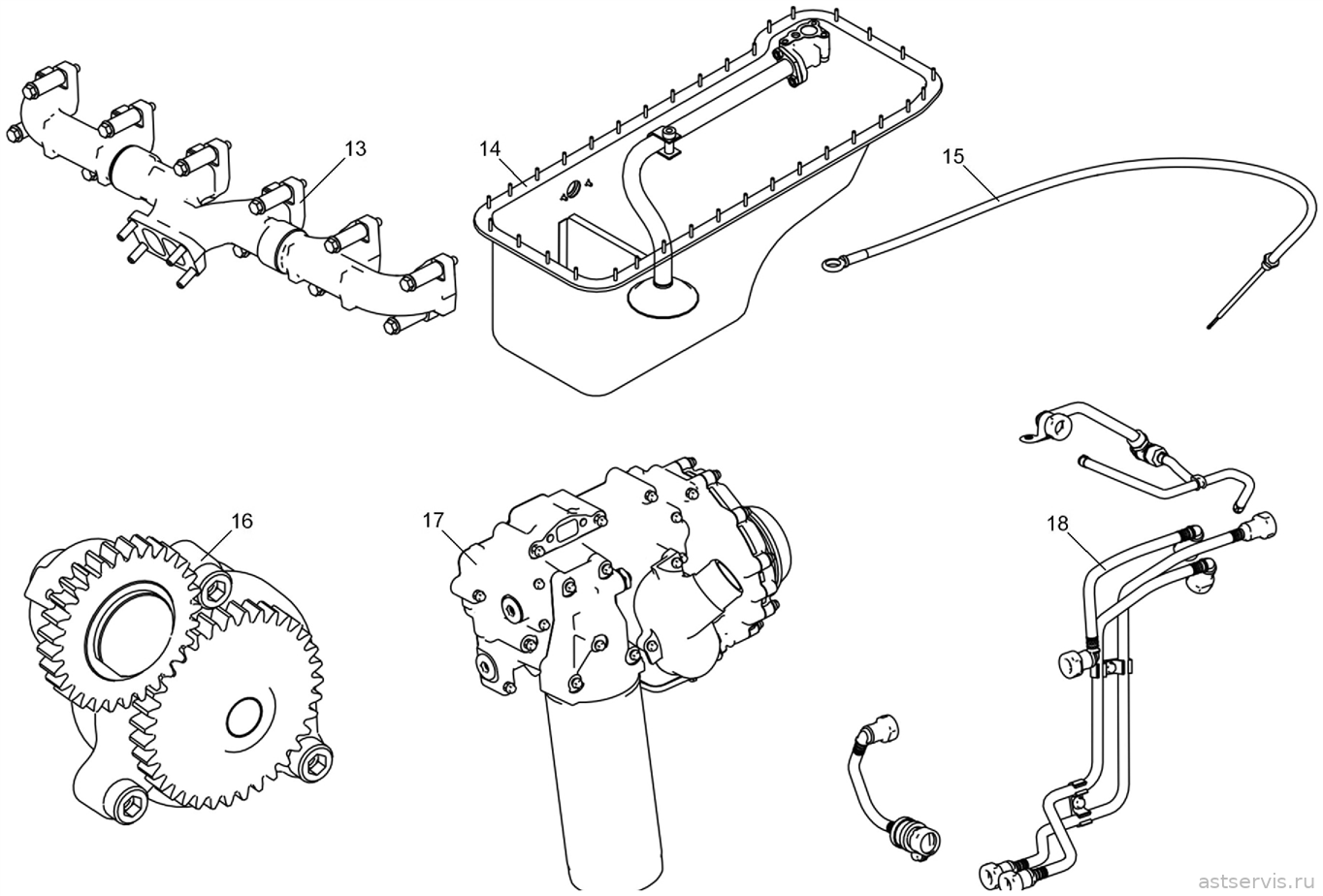

Лист 3 из 7

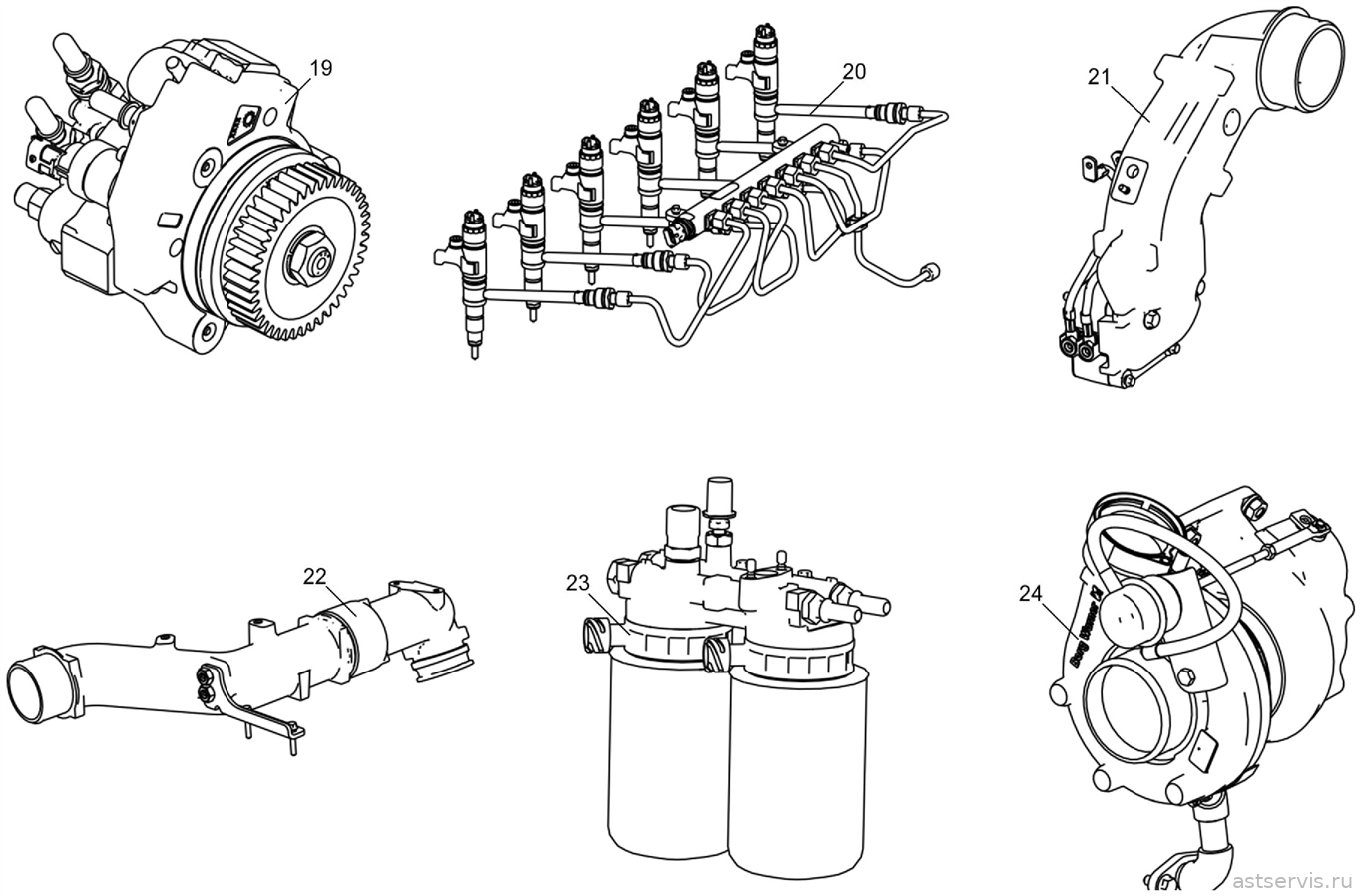

Лист 4 из 7
Лист 5 из 7

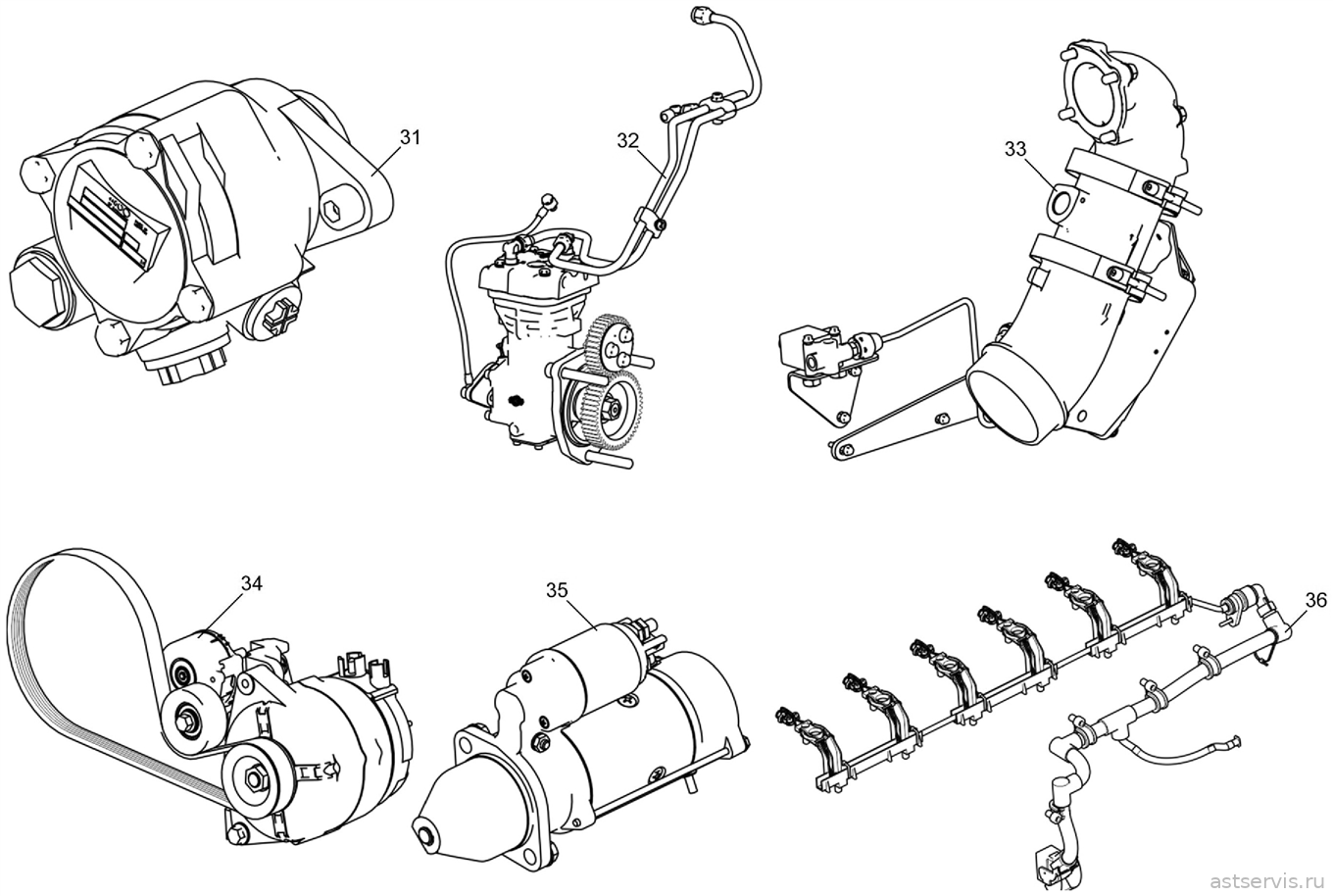

Лист 6 из 7

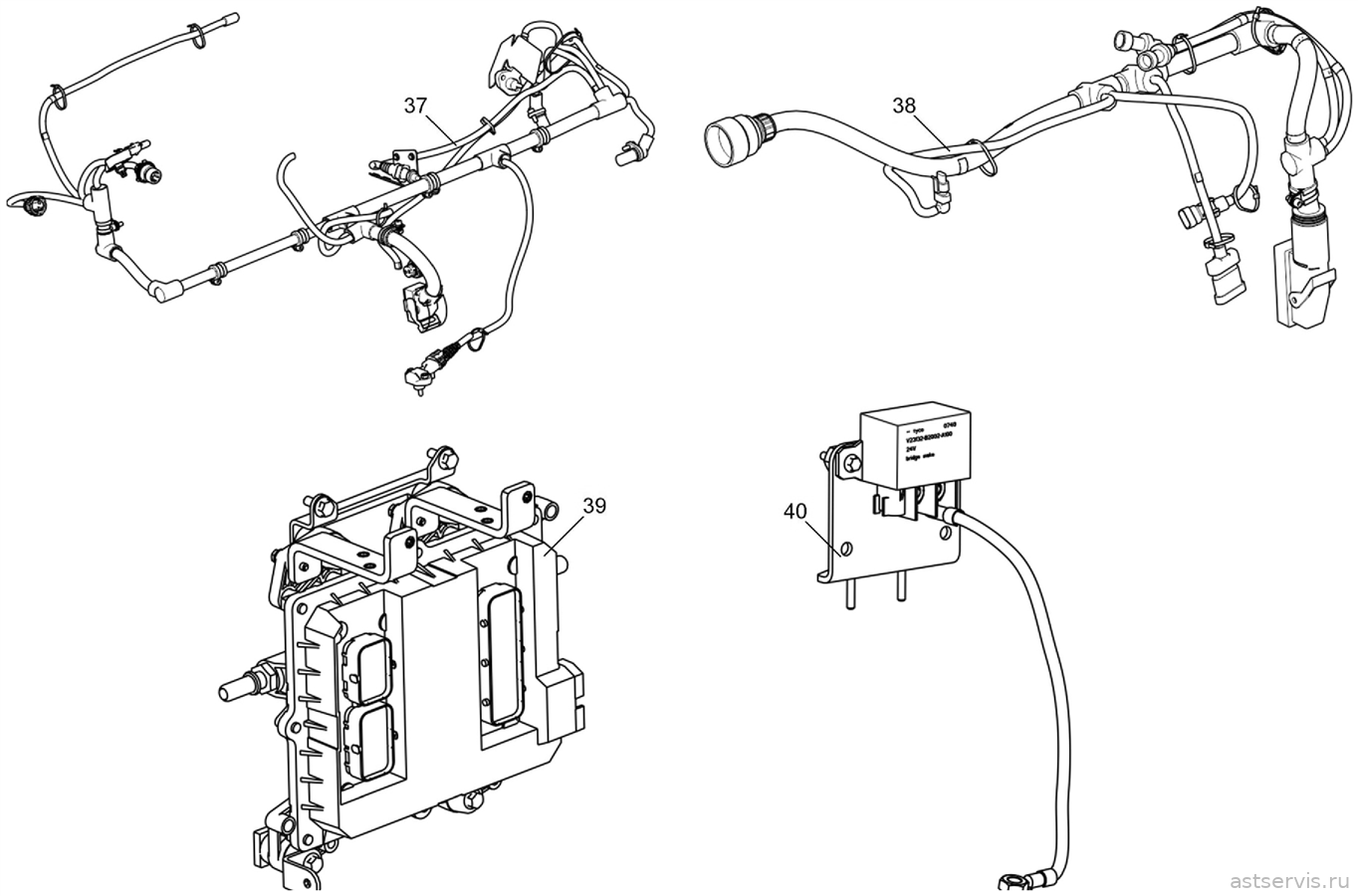

Лист 7 из 7
Перечень сборочных единиц и деталей к рисунку 4
| № поз. | Обозначение | Наименование | Цена | Заказ |
|---|---|---|---|---|
| 1 | 536-1002010-10 | Блок цилиндров | уточняем | |
| 2 | 5340-1002249 | Установка передней крышки БЦ | ||
| 3 | 5340-1002299-10 | Установка корпуса шестерен | ||
| 4 | 536-1002309-10 | Установка картера маховика | ||
| 5 | 536-1003005-10 | Установка головки цилиндров | ||
| 6 | 536-1003250-10 | Установка крышки головки цилиндров | ||
| 7 | 536-1004007 | Установка поршневой группы | ||
| 8 | 536-1005005 | Установка коленчатого вала | ||
| 9 | 536-1005050 | Установка гасителя коленчатого вала | ||
| 10 | 536-1005114 | Установка маховика | ||
| 11 | 536-1006005 | Установка распределительного вала | ||
| 12 | 536-1007005 | Установка привода клапанов | ||
| 13 | 53602-1008005 | Установка выпускного коллектора | ||
| 14 | 536-1009005 | Установка картера масляного | ||
| 15 | 536-1009045 | Установка указателя уровня масла | ||
| 16 | 536-1011005 | Установка насоса масляного | ||
| 17 | 536-1013005-10 | Установка сервисного модуля | ||
| 18 | 536-1104005 | Установка топливных трубопроводов | ||
| 19 | 5340-1111005 | Установка ТНВД | ||
| 20 | 536-1112005 | Установка форсунок | ||
| 21 | 53602-1115005 | Установка впускного тракта | ||
| 22 | 536-1115007 | Установка труб отводящих | ||
| 23 | 536-1117005-20 | Установка ФТОТ | ||
| 24 | 53602-1118005 | Установка ТКР | ||
| 25 | 536-1118560 | Установка патрубка всасывающего | ||
| 26 | 53441-1213005 | Установка заглушки слива ОЖ | ||
| 27 | 53602-1303005 | Установка трубы распределительной | ||
| 28 | 536-1308002 | Установка вентилятора | ||
| 29 | 536-1308007-10 | Установка привода вентилятора | ||
| 30 | 536-1309007-10 | Установка кожуха вентилятора | ||
| 31 | 536-3407005 | Установка насоса ГУР | ||
| 32 | 5340-3509005-10 | Установка компрессора пневматического тормоза | ||
| 33 | 536-3570005 | Установка моторного тормоза | ||
| 34 | 5340-3701001 | Установка привода генератора | 4 180 ₽ | |
| 35 | 5340-3708005 | Установка стартера | ||
| 36 | 536-3724005 | Установка жгута форсунок | ||
| 37 | 536-3724011 | Установка жгута датчиков | ||
| 38 | 536-3724013-01 | Установка промежуточного жгута | ||
| 39 | 536-3763005 | Установка электронного блока управления | ||
| 40 | 5340-3770005 | Установка реле подогревателя |
