Рисунки раздела:
- Рисунок 5 – Блок цилиндров
- Рисунок 6 – Крышка блока передняя
- Рисунок 7 – Корпус шестерен
- Рисунок 8 – Картер маховика
- Рисунок 11 – Группа шатунно-поршневая
- Рисунок 12 – Вал коленчатый
- Рисунок 13 – Гаситель коленчатого вала
- Рисунок 14 – Маховик
Рисунок 5 – Блок цилиндров
Перечень сборочных единиц и деталей к рисунку 5
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 2 | 536-1002404 | Заглушка | 1 | 107 ₽ | |
| 3 | 536-1002405 | Прокладка | 1 | 65 ₽ | |
| 4 | 536-1002011-10 | Блок цилиндров | 1 | уточняем | |
| 11 | 313992-П | Заглушка 35 | 14 | 213 ₽ аналог: 231 ₽ | |
| 12 | 536-1002015-10 | Блок цилиндров | 1 | уточняем | |
| 13 | 316139-П2 | Пробка К 1/2" | 1 | 211 ₽ | |
| 14 | 5340-1002031-01 | Кольцо уплотнительное 125-130-36-2 | 12 | уточняем аналог: 30 ₽ | |
| 15 | 5340-1002021 | Гильза цилиндра | 6 | уточняем аналог: 3 308 ₽ | |
| 16 | 46 9117 5701 | Шарик 8-60 ГОСТ 3722-81 | 5 | 3 ₽ | |
| 17 | 312326-П34 | Шайба | 2 | 89 ₽ | |
| 18 | 316106-П29 | Пробка М14х1.5-6g | 2 | 242 ₽ | |
| 19 | 313901-П | Заглушка 25 | 1 | 133 ₽ | |
| 20 | 312768-П | Прокладка 24х30х2 МН3138-62 | 1 | 127 ₽ | |
| 21 | 316186-П29 | Пробка М24х1.5 | 1 | 180 ₽ | |
| 5 | 5340-1002075 | Штифт | 2 | 57 ₽ | |
| 6 | 313416-П2 | Штифт | 2 | 140 ₽ | |
| 7 | 316198-П29 | Пробка КГ 1/4" | 1 | 212 ₽ | |
| 8 | 313457-П2 | Штифт 8х12 | 6 | 48 ₽ | |
| 9 | 8.9218 | Винт М6-6gх16-8.8 9990001096 | 4 | ||
| 10 | 5340-1004118-10 | Форсунка охлаждения поршня | 4 | 585 ₽ |

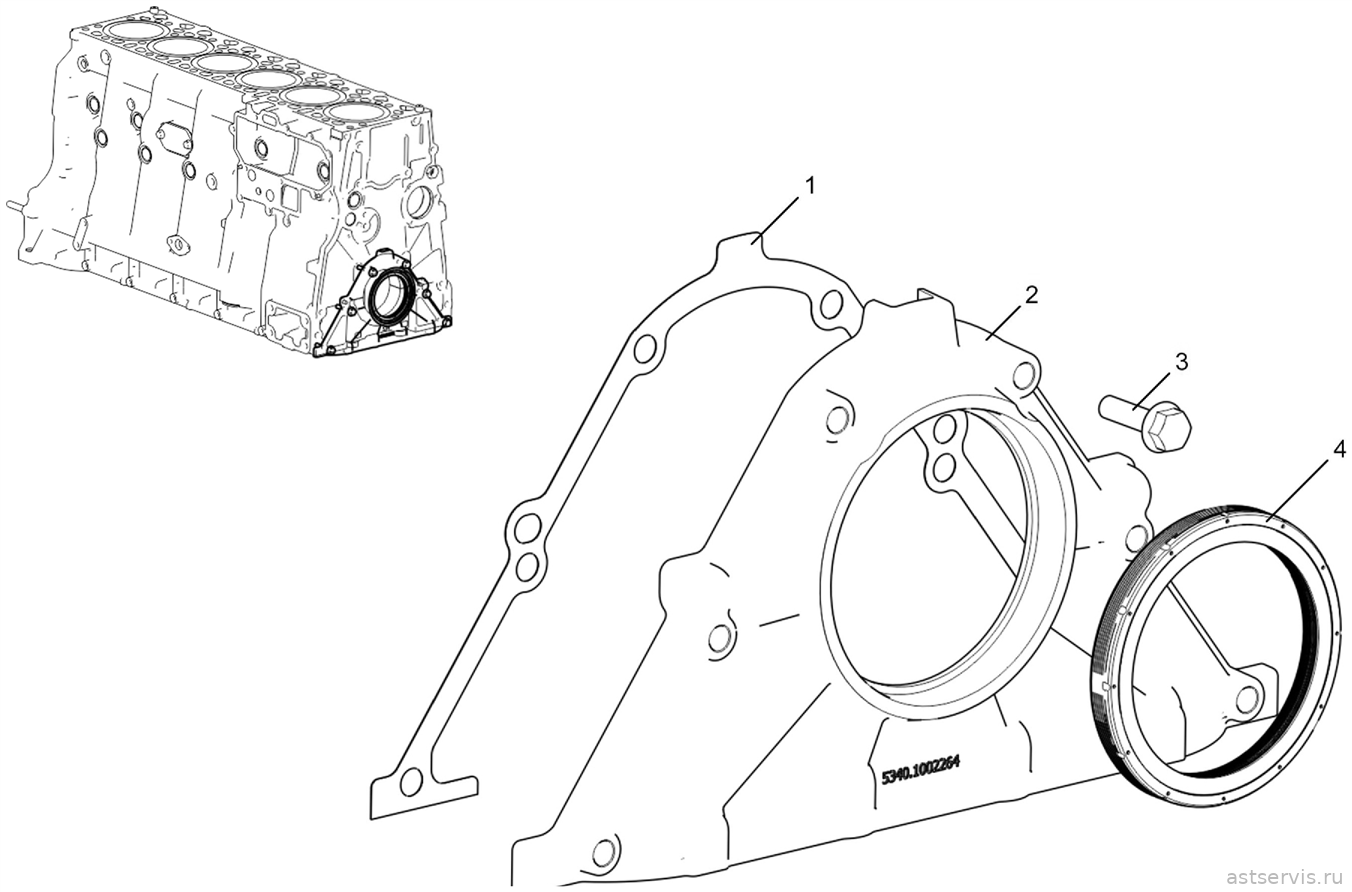

Рисунок 6 – Крышка блока передняя
Перечень сборочных единиц и деталей к рисунку 6
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1002266 | Прокладка передней крышки | 1 | 159 ₽ | |
| 2 | 5340-1002260 | Передняя крышка блока | 1 | 2 046 ₽ | |
| 3 | 8.9064 | Болт М8-6gх30-8.8 9990002540 | 6 | ||
| 4 | 5340-1005033 | Манжета передняя | 1 | уточняем аналог: 158 ₽ |

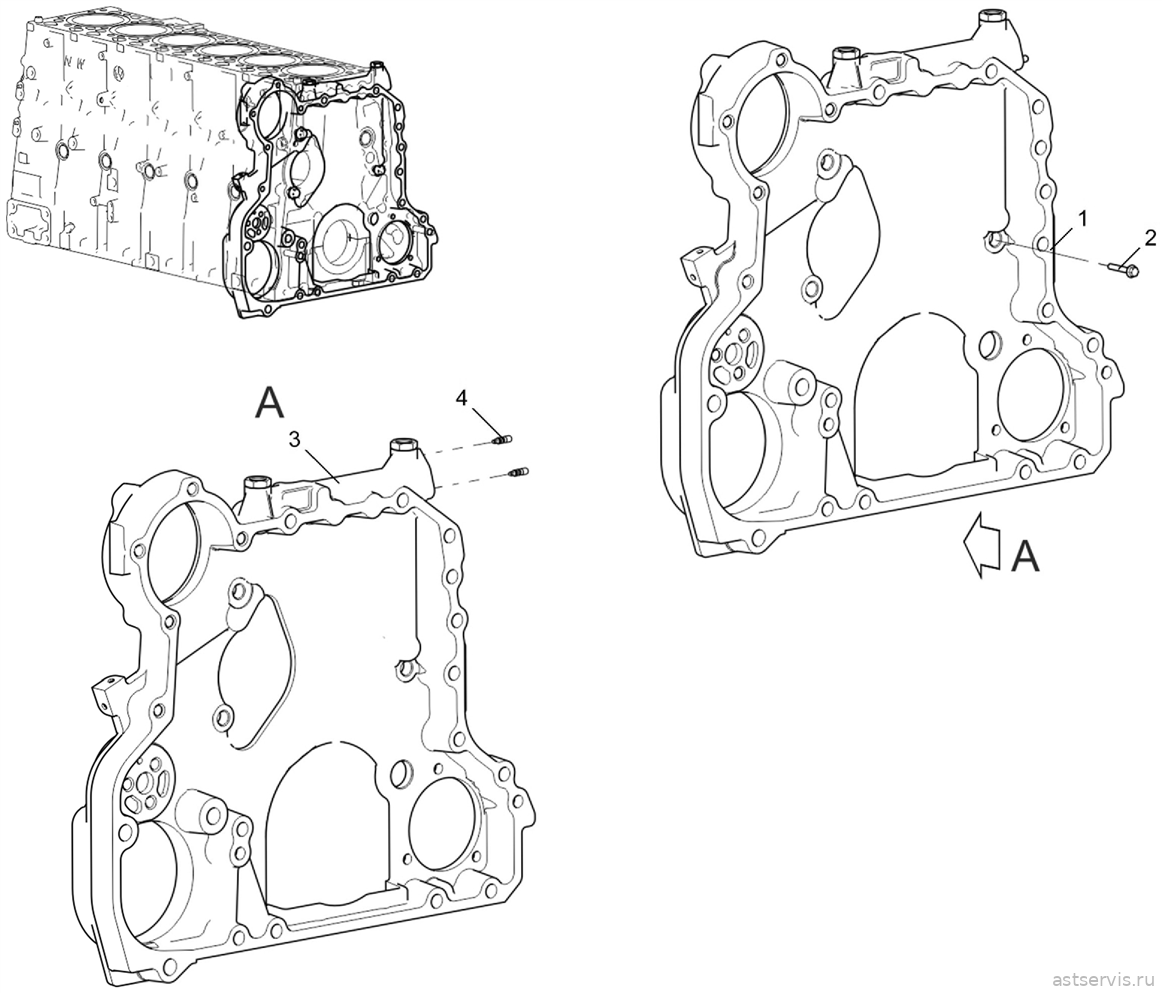

Рисунок 7 – Корпус шестерен
Перечень сборочных единиц и деталей к рисунку 7
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1002302-10 | Корпус шестерен | 1 | ||
| 3 | 5340-1002301-10 | Корпус шестерен | 1 | ||
| 4 | 216502-П29 | Шпилька М6 1-Сп/1-4hx16 12/12 | 2 | 60 ₽ | |
| 2 | 8.9173 | Болт М12-6gх30-8.8 9990002669 | 3 |

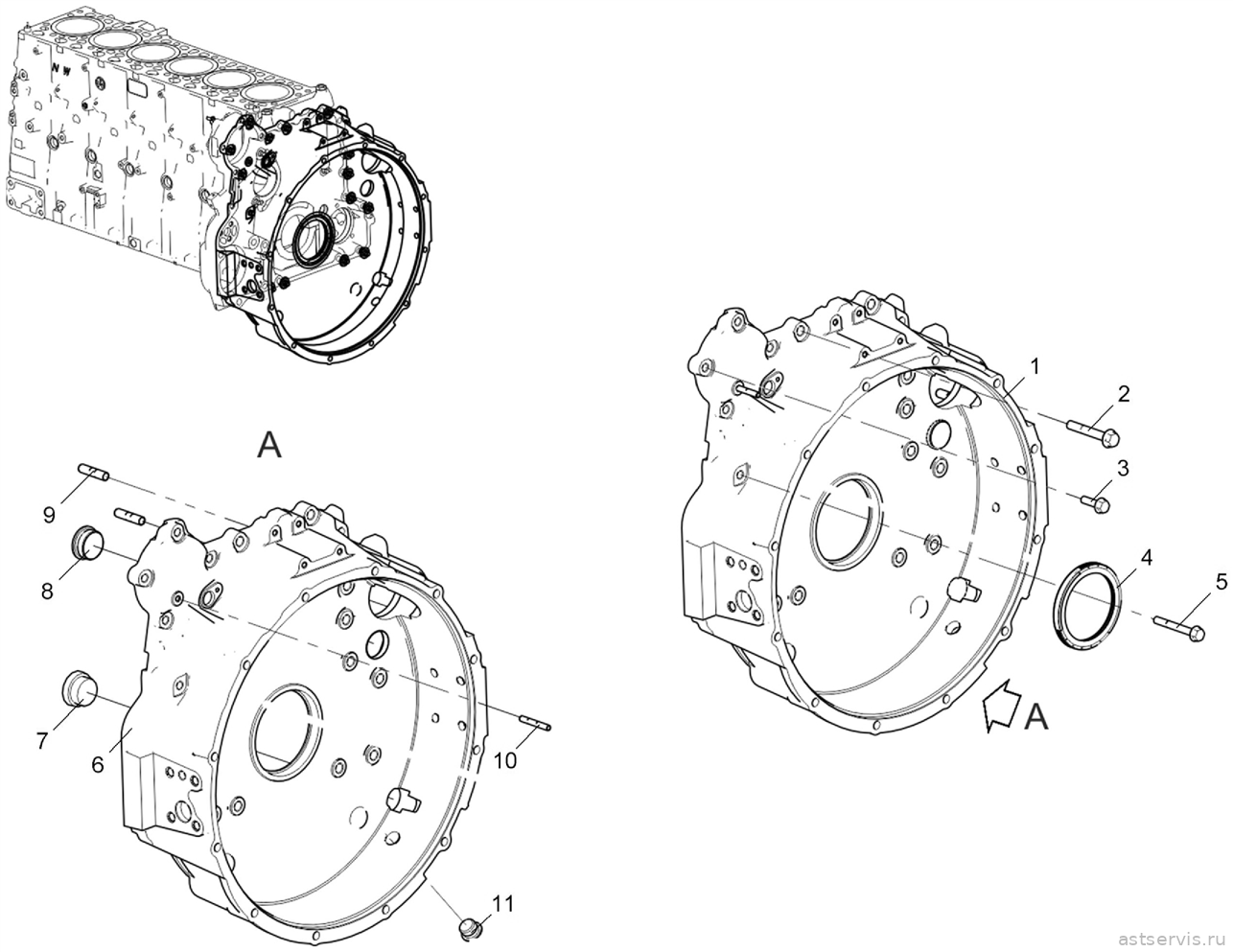

Рисунок 8 – Картер маховика
Перечень сборочных единиц и деталей к рисунку 8
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1002310-10 | Картер маховика | 1 | 29 024 ₽ | |
| 6 | 536-1002311-10 | Картер маховика | 1 | 27 824 ₽ | |
| 7 | 313858-П | Заглушка | 1 | 44 ₽ | |
| 8 | 316162-П2 | Пробка М42х2 | 1 | уточняем | |
| 9 | 216281-П29 | Шпилька М12 1.75-Т2/1,25-4hx32 18/22 | 2 | 46 ₽ | |
| 10 | 216533-П29 | Шпилька М8 1.25-3h/1-6gx40 16/22 | 1 | 75 ₽ | |
| 11 | 316186-П29 | Пробка М24х1.5 | 1 | 180 ₽ | |
| 2 | 8.9176 | Болт М10-6gх35-8.8 9990002629 | 4 | ||
| 3 | 8.9177 | Болт М10-6gх80-8.8 9990002637 | 1 | ||
| 4 | 5340-1005161 | Манжета задняя | 1 | уточняем аналог: 233 ₽ | |
| 5 | 8.9178 | Болт М12-6gх80-8.8 9990002678 | 12 |

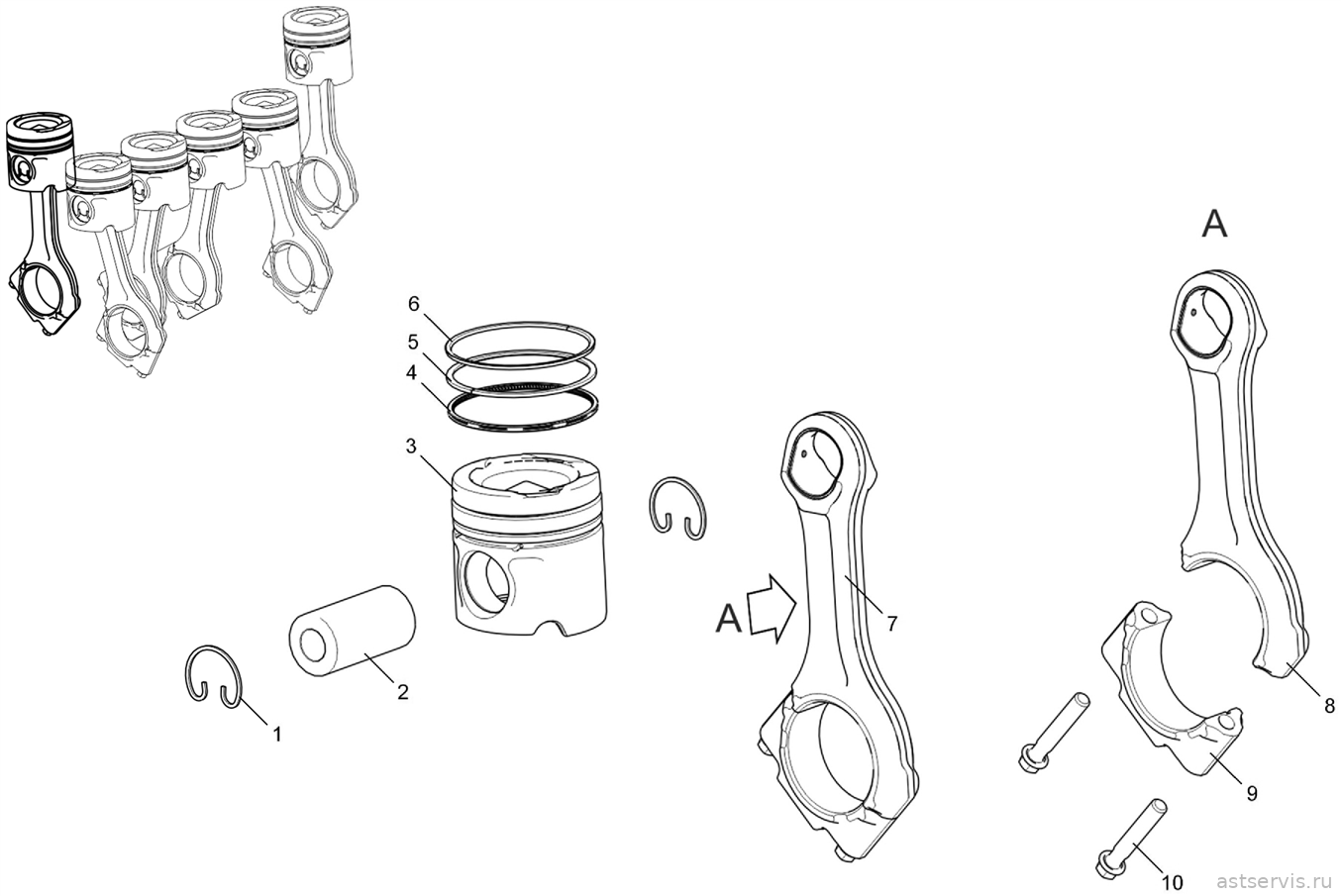

Рисунок 11 – Группа шатунно-поршневая
Перечень сборочных единиц и деталей к рисунку 11
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1004022 | Кольцо стопорное | 12 | уточняем аналог: 20 ₽ | |
| 2 | 5340-1004020 | Палец поршневой | 6 | ||
| 3 | 5340-1004015 | Поршень | 6 | ||
| 4 | 5340-1004034 | Кольцо маслосъемное | 6 | ||
| 5 | 5340-1004032 | Кольцо компрессионное | 6 | ||
| 6 | 5340-1004030 | Кольцо компрессионное верхнее | 6 | ||
| 7 | 5340-1004045 | Шатун в сборе | 6 | уточняем аналог: 7 125 ₽ | |
| 8 | 5340-1004050 | Шатун | 6 | ||
| 9 | 5340-1004055 | Крышка шатуна | 6 | ||
| 10 | 5340-1004062 | Болт крышки шатуна | 12 | 301 ₽ |

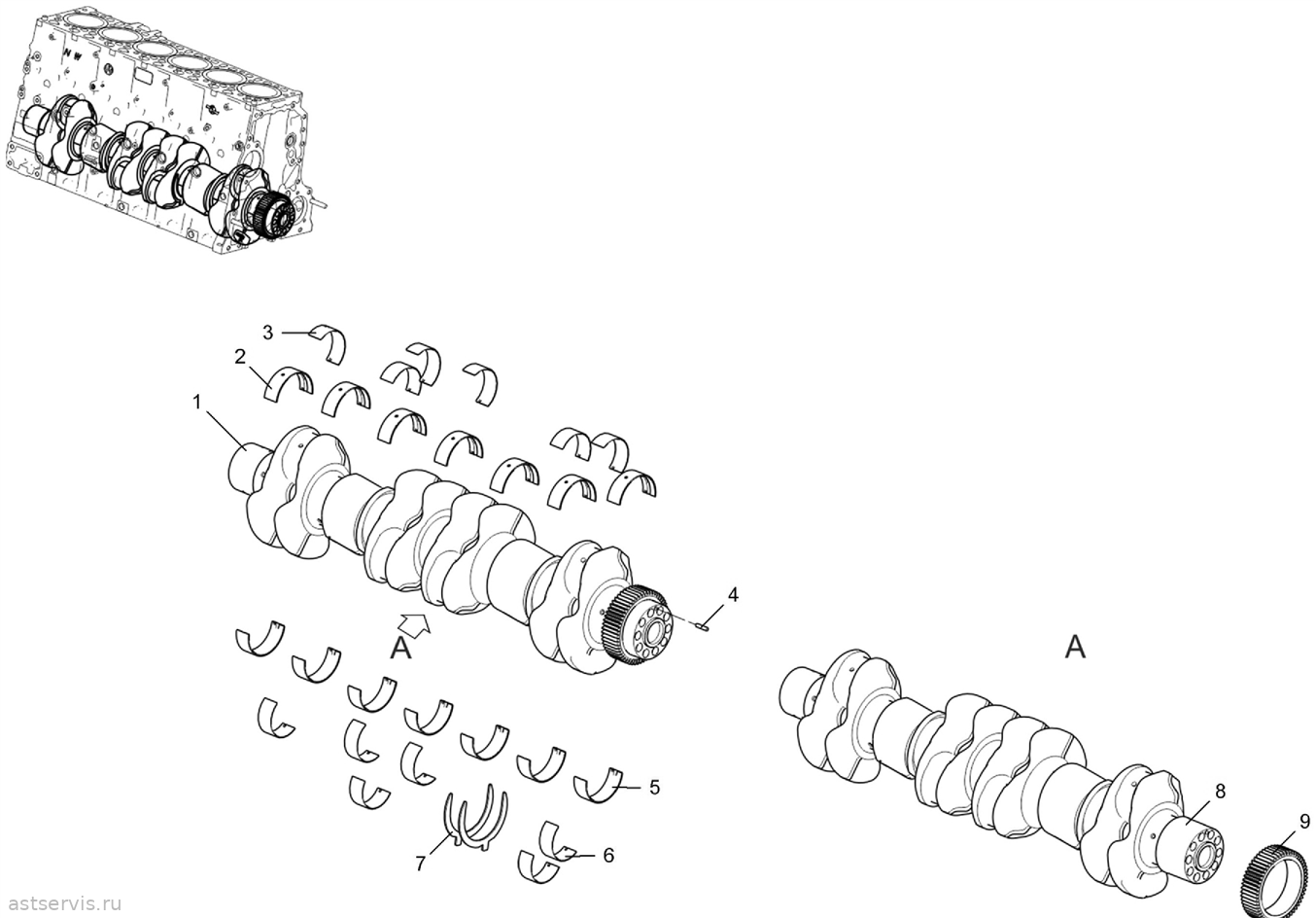

Рисунок 12 – Вал коленчатый
Перечень сборочных единиц и деталей к рисунку 12
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1005010 | Вал коленчатый в сборе | 1 | 111 998 ₽ | |
| 8 | 536-1005020 | Вал коленчатый | 1 | ||
| 9 | 5340-1005030 | Шестерня коленчатого вала | 1 | уточняем | |
| 2 | 5340-1005170 | Вкладыш коренного подшипника верхний | 7 | уточняем | |
| 3 | 5340-1004058 | Вкладыш шатунный верхний | 6 | уточняем | |
| 4 | 45 9844 6387 | Штифт 6х25 | 1 | 385 ₽ | |
| 5 | 5340-1005171 | Вкладыш коренного подшипника нижний | 7 | уточняем | |
| 6 | 5340-1005059 | Вкладыш шатунный нижний | 6 | ||
| 7 | 5340-1005194 | Шайба упорного подшипника | 2 | 657 ₽ |

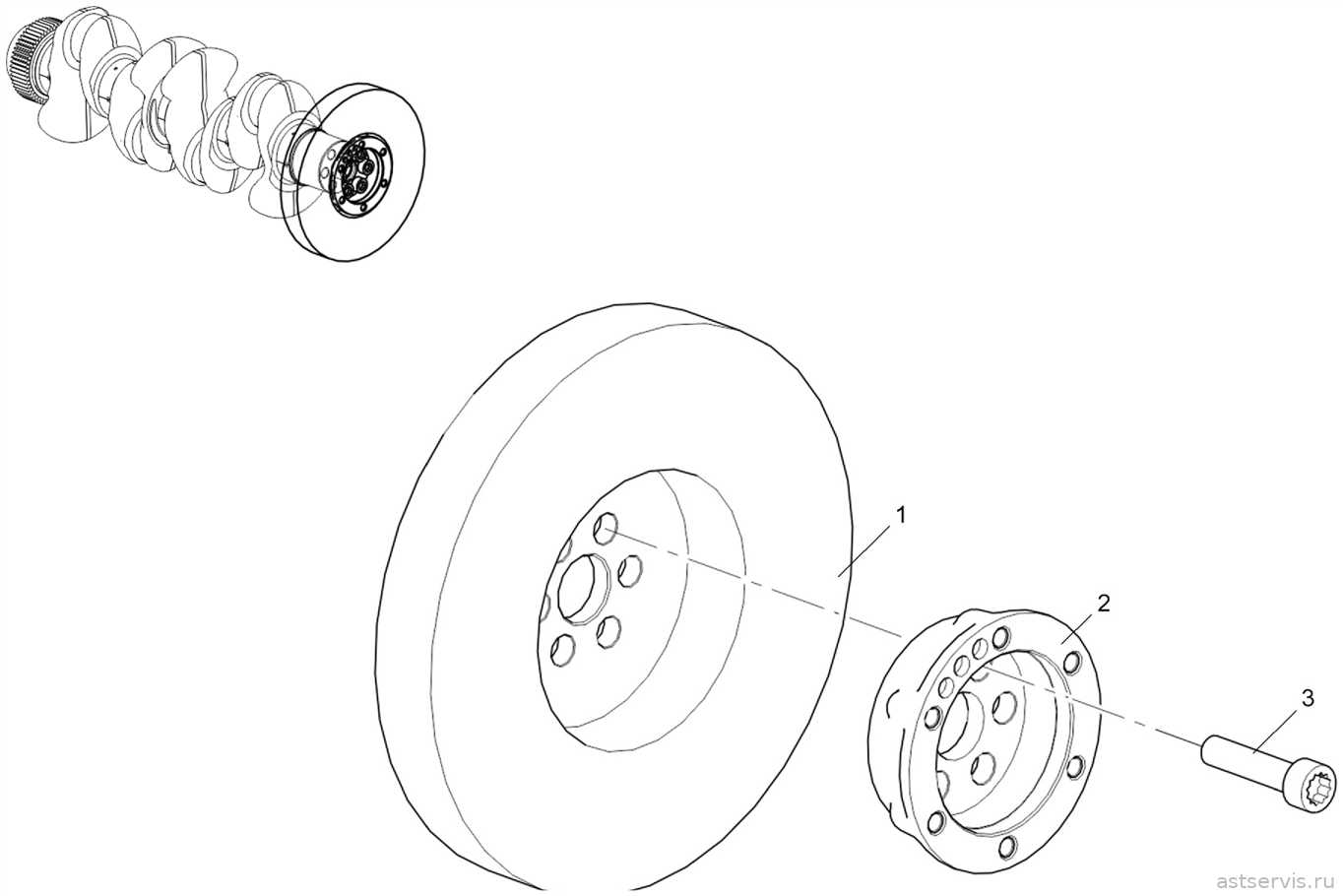

Рисунок 13 – Гаситель коленчатого вала
Перечень сборочных единиц и деталей к рисунку 13
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1005070 | Гаситель крутильных колебаний | 1 | уточняем | |
| 2 | 536-1005534 | Фланец отбора мощности | 1 | 1 063 ₽ | |
| 3 | 5340-1005127 | Болт маховика М14х1.5-6hx60-10.9 | 6 | 118 ₽ |

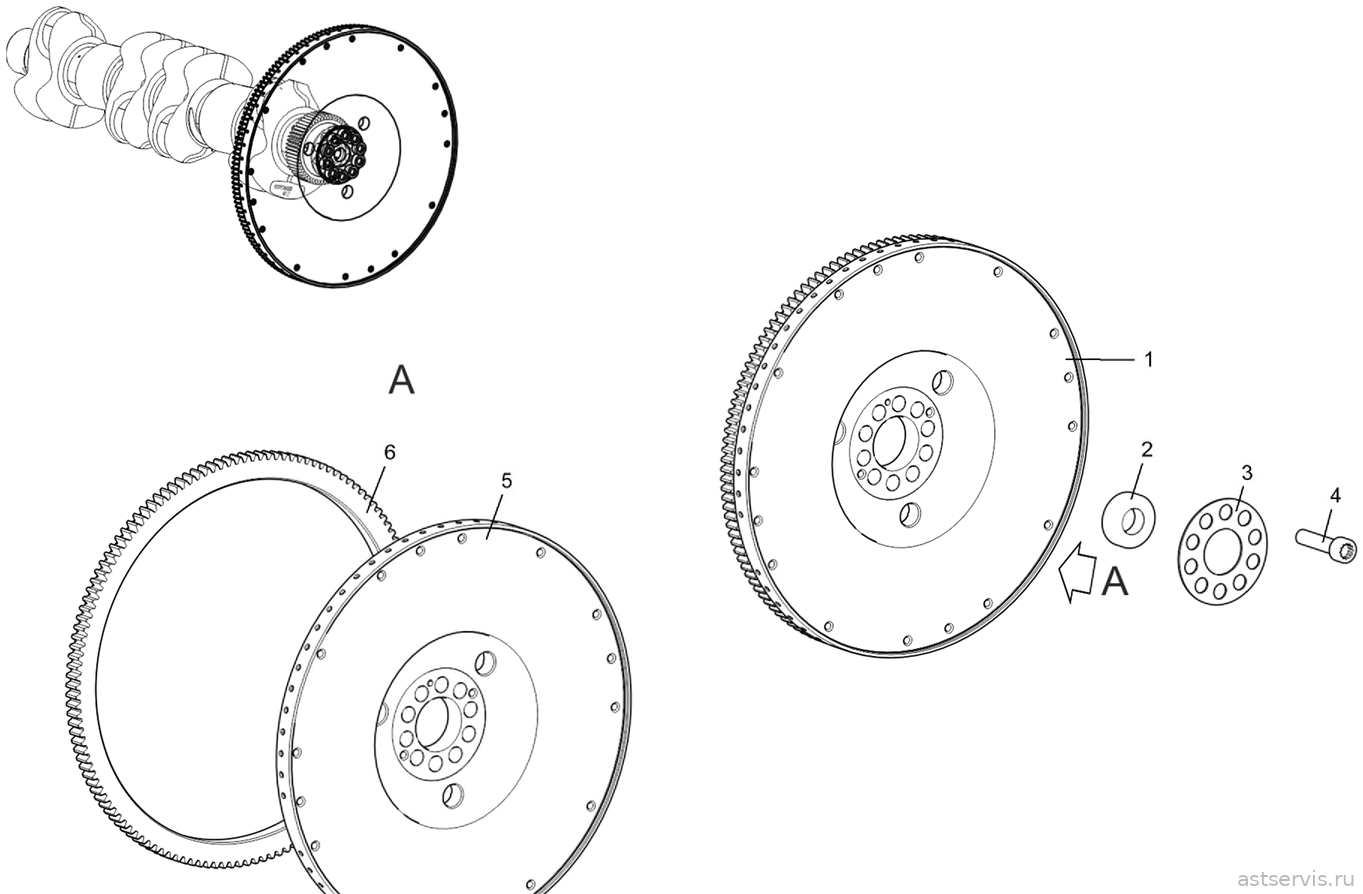

Рисунок 14 – Маховик
Перечень сборочных единиц и деталей к рисунку 14
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1005118 | Маховик с ободом | 1 | 16 453 ₽ | |
| 5 | 536-1005120 | Маховик | 1 | ||
| 6 | 536-1005125 | Обод зубчатый маховика | 1 | 5 131 ₽ | |
| 2 | 8.9343 | Подшипник 76-180205 ГОСТ 8882-75 | 1 | ||
| 3 | 5340-1005128 | Пластина болтов маховика | 1 | 131 ₽ | |
| 4 | 5340-1005127 | Болт маховика М14х1.5-6hx60-10.9 | 10 | 118 ₽ |
