Рисунки раздела:
- Рисунок 19 – Коллектор впускной и свечи подогрева (Евро-3)
- Рисунок 20 – Коллектор впускной и фланцевый подогреватель (Евро-4)
- Рисунок 21 – Турбокомпрессор (Евро-3)
- Рисунок 22 – Турбокомпрессор (Евро-4)
- Рисунок 23 – Коллектор выпускной и экраны теплозащитные (Евро-3)
- Рисунок 24 – Коллектор выпускной (Евро-4)
- Рисунок 25 – Система вентиляции картера
- Рисунок 48 – Система подвода отработавших газов в охладитель (Евро-4)
- Рисунок 49 – Система охлаждения отработавших газов (Евро-4)
- Рисунок 50 – Система подвода охлажденных отработавших газов в коллектор (Евро-4)
- Рисунок 51 – Моторный тормоз – заслонка в системе выпуска отработавших газов (опция)
Рисунок 19 – Коллектор впускной и свечи подогрева (Евро-3)
Перечень сборочных единиц и деталей к рисунку 19
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1115021 | Коллектор впускной | 1 | ||
| 2 | 650-1115026 | Прокладка коллектора впускного передняя | 1 | аналог: 75 руб. | |
| 3 | 650-1115027 | Прокладка коллектора впускного задняя | 1 | аналог: 75 руб. | |
| 4 | 310016 | Болт с подголовником M10×1,5-80 10.9 | 11 | ||
| 5 | 310134 | Болт с подголовником M10×1,5-55 10.9 | 1 | ||
| 6 | 650-1115128 | Патрубок подвода воздуха от ОНВ | 1 | уточняем | |
| 7 | 650-1115132 | Прокладка патрубка подвода воздуха от ОНВ | 1 | аналог: 53 руб. | |
| 8 | 310455 | Шпилька M10-6h×35 | 3 | ||
| 9 | 311422 | Гайка M10 | 3 | уточняем | |
| 10 | 650-3740005 | Свеча подогрева воздуха | 4 | уточняем | |
| 11 | 650-3740008 | Пластина соединительная | 2 |
1 Устанавливается на двигатели с экологическими показателями Евро-3 и на двигатели с экологическими показателями, соответствующими Правилам ЕЭК ООН №96-02 для автомобилей МАЗ, МЗКТ, КрАЗ
Рисунок 20 – Коллектор впускной и фланцевый подогреватель (Евро-4)
Перечень сборочных единиц и деталей к рисунку 20
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1115021 | Коллектор впускной | 1 | ||
| 2 | 650-1115026 | Прокладка коллектора впускного передняя | 1 | аналог: 75 руб. | |
| 3 | 650-1115027 | Прокладка коллектора впускного задняя | 1 | аналог: 75 руб. | |
| 4 | 310134 | Болт с подголовником M10×1,5-55 10.9 | 1 | ||
| 5 | 310016 | Болт с подголовником M10×1,5-80 10.9 | 11 | ||
| 6 | 651-1115128 | Патрубок подвода воздуха от ОНВ | 1 | ||
| 7 | 650-1115132 | Прокладка патрубка подвода воздуха от ОНВ | 1 | аналог: 53 руб. | |
| 8 | 310455 | Шпилька M10-6h×35 | 3 | ||
| 9 | 311422 | Гайка M10 | 3 | уточняем | |
| 10 | 651-3740068 | Подогреватель воздуха | 1 | уточняем | |
| 11 | 201422-П29 | Болт М6-6gх25 | 4 |
1 Устанавливается на двигатели с экологическими показателями Евро-4

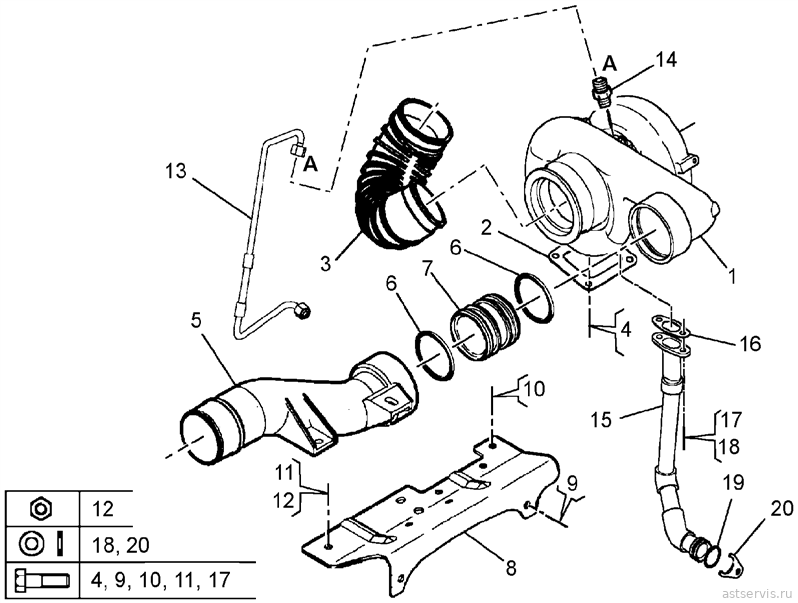

Рисунок 21 – Турбокомпрессор (Евро-3)
Перечень сборочных единиц и деталей к рисунку 21
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1118011 | Турбокомпрессор | 1 | ||
| 1 | 650-1118011-01 | Турбокомпрессор | 1 | ||
| 1 | 650-1118011-02 | Турбокомпрессор | 1 | ||
| 2 | 650-1118158 | Прокладка турбокомпрессора | 1 | аналог: 210 руб. | |
| 3 | 650-1118208 | Патрубок впускной резиновый | 1 | ||
| 4 | 310201 | Болт M10-6gх95 | 4 | ||
| 5 | 650-1115280 | Патрубок подвода воздуха к ОНВ | 1 | ||
| 6 | 650-1115436 | Кольцо резиновое | 2 | ||
| 7 | 650-1115158 | Втулка соединительная | 1 | ||
| 8 | 650-1008232 | Экран теплозащитный передний | 1 | ||
| 9 | 310136 | Болт с подголовником M10×1,5-20 10.9 | 2 | ||
| 10 | 310107 | Болт с подголовником M8×1,25-16 8.8 | 1 | уточняем | |
| 11 | 310210 | Болт с подголовником M10×1,5-25 10.9 | 2 | уточняем | |
| 12 | 311422 | Гайка с подголовником M10×1,5 | 2 | уточняем | |
| 13 | 650-1118220 | Трубка подвода масла к турбокомпрессору (ТКР) | 1 | ||
| 14 | 314605 | Штуцер | 1 | ||
| 15 | 650-1118340 | Патрубок слива масла с ТКР | 1 | уточняем | |
| 16 | 650-1118322 | Прокладка патрубка слива масла | 1 | ||
| 17 | 310076-П29 | Винт M8×20-8.8-А3L DIN EN ISO 4762 | 2 | ||
| 18 | 312369 | Шайба | 2 | ||
| 19 | 650-1115434 | Кольцо резиновое | 1 | ||
| 20 | 650-1118247 | Пластина стопорная | 1 |
1 Устанавливается на двигатели с экологическими показателями Евро-3 и на двигатели с экологическими показателями, соответствующими Правилам ЕЭК ООН №96-02
Рисунок 22 – Турбокомпрессор (Евро-4)
Перечень сборочных единиц и деталей к рисунку 22
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 651-1118011 | Турбокомпрессор | 1 | ||
| 2 | 650-1118158 | Прокладка турбокомпрессора | 1 | аналог: 210 руб. | |
| 3 | 650-1118208 | Патрубок впускной резиновый | 1 | ||
| 4 | 310201 | Болт M10-6gх95 | 4 | ||
| 5 | 651-1115280 | Патрубок подвода воздуха к ОНВ | 1 | ||
| 6 | 651-1115048 | Рукав | 1 | ||
| 7 | 8.8396 | Хомут червячный АВА 58-75-С7/12-W1 | 2 | ||
| 8 | 310210 | Болт с подголовником M10×1,5-25 10.9 | 2 | уточняем | |
| 9 | 312334-П34 | Прокладка 14х20х1,5 | 1 | ||
| 10 | 651-1118220 | Трубка подвода масла к турбокомпрессору | 1 | ||
| 11 | 651-1118160 | Штуцер | 1 | ||
| 12 | 651-1118340 | Патрубок слива масла с ТКР | 1 | ||
| 13 | 650-1118322 | Прокладка патрубка слива масла | 1 | ||
| 14 | 310076-П29 | Винт M8×20-8.8-А3L DIN EN ISO 4762 | 2 | ||
| 15 | 312369 | Шайба | 2 | ||
| 16 | 650-1115434 | Кольцо резиновое | 1 | ||
| 17 | 650-1118247 | Пластина стопорная | 1 |
1 Устанавливается на двигатели с экологическими показателями Евро-4
Рисунок 23 – Коллектор выпускной и экраны теплозащитные (Евро-3)
Перечень сборочных единиц и деталей к рисунку 23
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1008024 | Коллектор выпускной средний | 1 | ||
| 2 | 650-1008022 | Коллектор выпускной задний | 1 | ||
| 3 | 650-1008026 | Коллектор выпускной передний | 1 | ||
| 4 | 650-1008027 | Прокладка коллектора выпускного | 3 | аналог: 165 руб. | |
| 5 | 310135 | Болт М8-6g×70 | 12 | ||
| 6 | 656-1309065 | Втулка | 12 | ||
| 7 | 650-1012510 | Экран теплозащитный фильтра масляного2 | 1 | ||
| 8 | 310101 | Болт с подголовником М8×1,25-20 8.81 | 2 | ||
| 9 | 650-1008233 | Экран теплозащитный задний | 1 | ||
| 10 | 310136 | Болт с подголовником М10×1,5-20 10.9 | 2 | ||
| 11 | 310107 | Болт с подголовником М8×1,5-16 8.8 | 2 | уточняем | |
| 12 | 650-1008234 | Экран теплозащитный средний | 1 | ||
| 13 | 2531112169 | Кольцо 056-062-36-2-1 | 2 |
1 Устанавливается на двигатели с экологическими показателями Евро-3 и на двигатели с экологическими показателями, соответствующими Правилам ЕЭК ООН №96-02
2 Устанавливается на двигатели ЯМ3-650.10, ЯМ3-650.10-02, ЯМ3-650.10-12, ЯМ3-650.10-22, ЯМ3-6501.10, ЯМ3-6501.10-02, ЯМ3-6501.10-12, ЯМ3-6501.10-22, ЯМ3-6502.10, ЯМ3-6502.10-02, ЯМ3-650.10-01, ЯМ3-650.10-21, ЯМ3-6501.10-01, ЯМ3-6501.10-21, ЯМ3-652-01, ЯМ3-652-21, ЯМ3-6521-01, ЯМ3-6521-21, ЯМ3-650.10-03, ЯМ3-650.10-13, ЯМ3-6501.10-03, ЯМ3-6501.10-13, ЯМ3-6502.10-03, ЯМ3-6502.10-13, ЯМ3-652-03, ЯМ3-652-13, ЯМ3-6521-03, ЯМ3-6521-13..
2 Устанавливается на двигатели ЯМ3-650.10, ЯМ3-650.10-02, ЯМ3-650.10-12, ЯМ3-650.10-22, ЯМ3-6501.10, ЯМ3-6501.10-02, ЯМ3-6501.10-12, ЯМ3-6501.10-22, ЯМ3-6502.10, ЯМ3-6502.10-02, ЯМ3-650.10-01, ЯМ3-650.10-21, ЯМ3-6501.10-01, ЯМ3-6501.10-21, ЯМ3-652-01, ЯМ3-652-21, ЯМ3-6521-01, ЯМ3-6521-21, ЯМ3-650.10-03, ЯМ3-650.10-13, ЯМ3-6501.10-03, ЯМ3-6501.10-13, ЯМ3-6502.10-03, ЯМ3-6502.10-13, ЯМ3-652-03, ЯМ3-652-13, ЯМ3-6521-03, ЯМ3-6521-13..

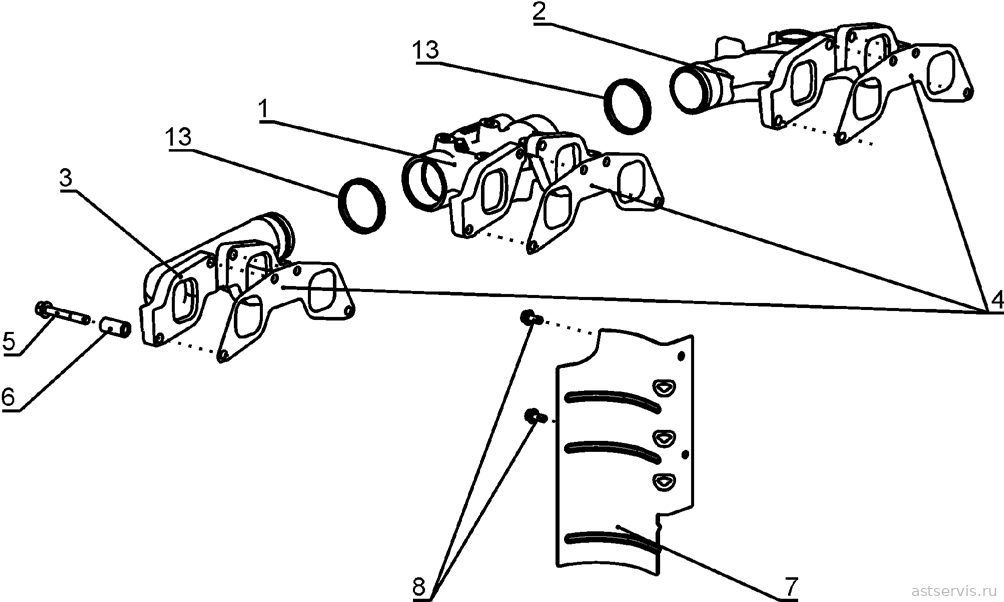

Рисунок 24 – Коллектор выпускной (Евро-4)
Перечень сборочных единиц и деталей к рисунку 24
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 651-1008024 | Коллектор выпускной средний | 1 | ||
| 2 | 651-1008022 | Коллектор выпускной задний | 1 | ||
| 3 | 650-1008026 | Коллектор выпускной передний | 1 | ||
| 4 | 650-1008027 | Прокладка коллектора выпускного | 3 | аналог: 165 руб. | |
| 5 | 310135 | Болт М8-6g×70 | 12 | ||
| 6 | 656-1309065 | Втулка | 12 | ||
| 7 | 650-1012510 | Экран теплозащитный фильтра масляного2 | 1 | ||
| 8 | 310101 | Болт с подголовником М8×1,25-20 8.82 | 2 | ||
| 13 | 2531112169 | Кольцо 056-062-36-2-1 | 2 |
1 Устанавливается на двигатели с экологическими показателями Евро-4;
2 Устанавливается на двигатели ЯМ3-651, ЯМ3-651-02, ЯМ3-651-12, ЯМ3-651-22, ЯМ3-6511.10, ЯМ3-6511-02, ЯМ3-6511-12, ЯМ3-6511-22, ЯМ3-6512, ЯМ3-6512-02, ЯМ3-651-01, ЯМ3-651-21, ЯМ3-6511- 01, ЯМ3-6511-21, ЯМ3-651-03, ЯМ3-651-13, ЯМ3-6511-03, ЯМ3-6511-13.
2 Устанавливается на двигатели ЯМ3-651, ЯМ3-651-02, ЯМ3-651-12, ЯМ3-651-22, ЯМ3-6511.10, ЯМ3-6511-02, ЯМ3-6511-12, ЯМ3-6511-22, ЯМ3-6512, ЯМ3-6512-02, ЯМ3-651-01, ЯМ3-651-21, ЯМ3-6511- 01, ЯМ3-6511-21, ЯМ3-651-03, ЯМ3-651-13, ЯМ3-6511-03, ЯМ3-6511-13.
Рисунок 25 – Система вентиляции картера
Перечень сборочных единиц и деталей к рисунку 25
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1014602 | Крышка крыльчатки маслоотделителя | 1 | уточняем | |
| 2 | 650-1014606 | Кольцо резиновое | 1 | ||
| 3 | 310409 | Шпилька M8-6g×30 | 3 | ||
| 4 | 311421 | Гайка с подголовником M8×1,25 | 3 | ||
| 5 | 650-1014600 | Крыльчатка маслоотделителя системы вентиляции картера | 1 | ||
| 6 | 310102-П29 | Винт М6×20-8.8-А3L DIN EN ISO 4762 | 3 | ||
| 7 | 650-1014266 | Трубка отвода газов | 1 | ||
| 8 | 316200 | Хомут | 1 | ||
| 9 | 315360 | Кляммер | 1 | ||
| 10 | 310107 | Болт с подголовником М8×1,25-16 8.81 | 1 | уточняем | |
| 11 | 650-1014608 | Кольцо резиновое | 1 |
1 Устанавливается на двигатели с компрессором кондиционера.
Рисунок 48 – Система подвода отработавших газов в охладитель (Евро-4)
Перечень сборочных единиц и деталей к рисунку 48
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 651-1213015 | Заслонка системы РОГ | 1 | ||
| 2 | 5340-1213017 | Клапан управления заслонкой РОГ | 1 | ||
| 3 | 651-1213060 | Втулка | 3 | ||
| 4 | 651-1213126 | Шпилька | 3 | ||
| 5 | 651-1213022 | Кронштейн клапана | 1 | ||
| 6 | 8.9239 | Болт М8x1.25-6gx55-8.8 DIN EN 1665 | 3 | ||
| 7 | 651-1008576 | Экран заслонки | 1 | ||
| 8 | 651-1213074 | Штуцер клапана | 1 | ||
| 9 | 651-1213075 | Рукав гибкий металлический | 1 | уточняем | |
| 10 | 651-1213072 | Штуцер пневмоцилиндра | 1 | ||
| 11 | 874505-П29 | Гайка М8 | 3 | ||
| 12 | 651-1008662 | Кольцо уплотнительное | 8 | уточняем | |
| 13 | 651-1008560 | Труба подвода газов угловая | 1 | ||
| 14 | 8.9089 | Болт с подголовником М8х1,25-16 8.8 | 1 | ||
| 15 | 310135 | Болт M10x1,5-70 | 2 | ||
| 16 | 651-1213016 | Кронштейн заслонки | 1 | ||
| 17 | 651-1008550 | Труба подвода газов | 1 | ||
| 18 | 310204 | Болт с подголовником M6х1-16 8.8 | 1 |
Рисунок 49 – Система охлаждения отработавших газов (Евро-4)
Перечень сборочных единиц и деталей к рисунку 49
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 651-1213025 | Кольцо уплотнительное охладителя РОГ | 2 | уточняем | |
| 2 | 651-1213030 | Хомут | 2 | ||
| 3 | 651-1213013 | Охладитель РОГ | 1 | уточняем | |
| 4 | 8.8399 | Хомут TORRO S25-40/9C7-W1 | 8 | ||
| 5 | 651-1213068 | Рукав 35х5-50 | 3 | уточняем | |
| 6 | 651-1213040 | Труба отводящая | 1 | уточняем | |
| 7 | 651-1213090 | Рукав 35х5-131 | 1 | ||
| 8 | 651-1213080 | Труба подводящая | 1 | ||
| 9 | 310101 | Болт M8х1,25-20 8.8 | 2 | ||
| 10 | 312381 | Шайба медная | 1 | уточняем | |
| 11 | 8.9455 | Пробка DIN 910-М10х1-St | 1 | ||
| 12 | 651-1213021 | Кронштейн | 2 | уточняем | |
| 13 | 651-1213094 | Кронштейн | 1 | ||
| 14 | 651-1213012 | Кронштейн охладителя | 1 | ||
| 15 | 310135 | Болт M10x1,5-70 | 2 | ||
| 16 | 310136 | Болт с подголовником M10х1,50-20 10.9 | 1 | ||
| 17 | 651-1008572 | Экран боковой | 1 | ||
| 18 | 651-1008574 | Экран средний | 1 | ||
| 19 | 651-1213018 | Прокладка | 1 |
Рисунок 50 – Система подвода охлажденных отработавших газов в коллектор (Евро-4)
Перечень сборочных единиц и деталей к рисунку 50
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 651-1213014 | Дифференциальный клапан в сборе | 1 | ||
| 2 | 651-1213092 | Прокладка | 1 | уточняем | |
| 3 | 651-1213029 | Хомут | 1 | ||
| 4 | 651-1213045 | Смеситель | 1 | ||
| 5 | 310101 | Болт с подголовником M8х1,25-20 8-8 | 2 | ||
| 6 | 316169-П2 | Пробка | 1 | ||
| 7 | 8.9233 | Болт М6-6gх60 | 2 | ||
| 8 | 8.9106 | Болт М6-6gх50 8.8 | 6 |

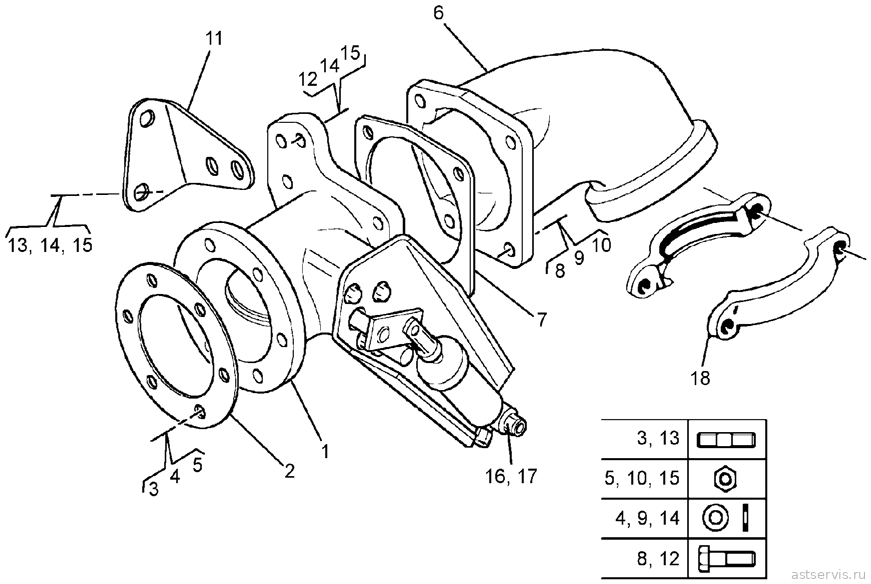

Рисунок 51 – Моторный тормоз – заслонка в системе выпуска отработавших газов (опция)
Перечень сборочных единиц и деталей к рисунку 51
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-3570010 | Заслонка на выхлопе1 | 1 | уточняем | |
| 1 | 651-3570010 | Заслонка на выхлопе2 | 1 | уточняем | |
| 2 | 650-1203020 | Прокладка металлическая заслонки на выхлопе | 1 | ||
| 3 | 310459 | Шпилька М8×1,25-22 | 6 | ||
| 4 | 312376 | Шайба 8 | 6 | ||
| 5 | 311430 | Гайка M8×1,25 | 6 | ||
| 6 | 650-1203142 | Патрубок выпускной3 | 1 | ||
| 7 | 650-1203165 | Прокладка металлическая | 1 | ||
| 8 | 310148 | Болт M10×1,25-040 10.93 | 4 | ||
| 9 | 312379 | Шайба3 | 4 | ||
| 10 | 311431 | Гайка M10×1,253 | 4 | ||
| 11 | 650-3570163 | Кронштейн заслонки на выхлопе1 | 1 | ||
| 11 | 651-3570163 | Кронштейн заслонки на выхлопе2 | 1 | ||
| 12 | 310202 | Болт с подголовником М10×1,5-40 10.9 | 2 | уточняем | |
| 13 | 310440-П2 | Шпилька М10×1,5-25 | 2 | ||
| 14 | 312377 | Шайба 10 | 4 | уточняем | |
| 15 | 311434 | Гайка M10×1,5 | 4 | уточняем | |
| 16 | 650-3510184 | Штуцер DS6510 8 - M12×1,5 | 1 | ||
| 17 | 650-3510186 | Трубка TRN 8/6 NX | 1 | ||
| 18 | 316209 | Хомут3 | 2 | уточняем |
1 Устанавливается на двигатели с экологическими показателями Евро-3 и на двигатели с экологическими показателями, соответствующими Правилам ЕЭК ООН №96-02;
2 Устанавливается на двигатели с экологическими показателями Евро-4;
3 Применяется в двигателях для автомобилей с нижней системой выпуска отработавших газов и для дизель-электрических установок.
2 Устанавливается на двигатели с экологическими показателями Евро-4;
3 Применяется в двигателях для автомобилей с нижней системой выпуска отработавших газов и для дизель-электрических установок.
Написать
