Рисунок 40 – Насос топливный
Перечень сборочных единиц и деталей к рисунку 40
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1111005 | Насос топливный | 1 | уточняем | |
| 2 | 650-1111047 | Кольцо резиновое | 1 | ||
| 3 | 310405 | Шпилька M10-6h×35 | 4 | ||
| 4 | 311422 | Гайка с подголовником М10×1,5 | 4 | уточняем | |
| 5 | 650-1111548 | Трубка подвода масла к насосу топливному в сборе | 1 | ||
| 6 | 312384 | Прокладка | 1 |

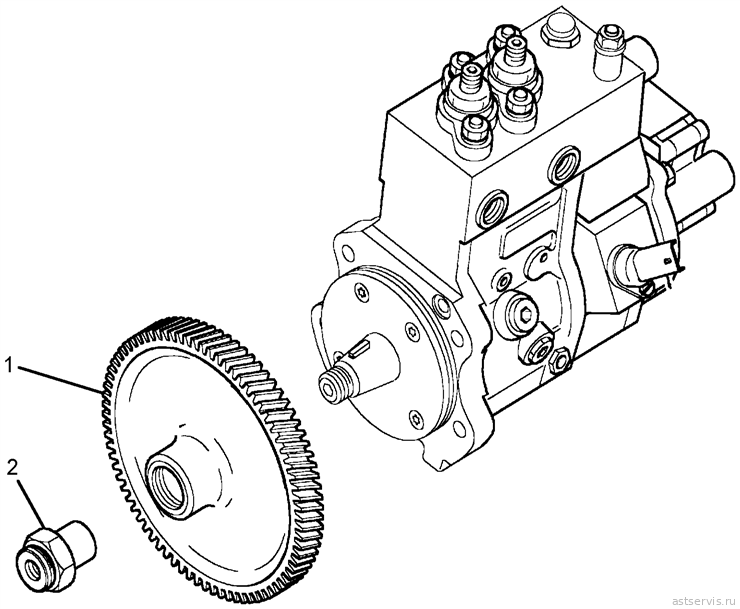

Рисунок 41 – Привод насоса топливного
Перечень сборочных единиц и деталей к рисунку 41
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1111656 | Шестерня насоса топливного | 1 | ||
| 2 | 650-1111662 | Гайка М24×1,5 | 1 |

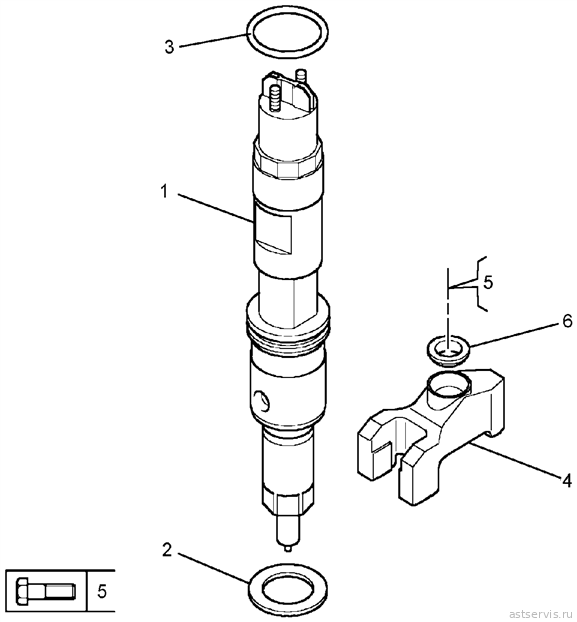

Рисунок 44 – Форсунка электроуправляемая
Перечень сборочных единиц и деталей к рисунку 44
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1112010 | Форсунка электроуправляемая1 | 6 | уточняем аналог: 13 200 руб. | |
| 1 | 651-1112010 | Форсунка электроуправляемая2 | 6 | уточняем аналог: 13 200 руб. | |
| 2 | 312383 | Шайба медная | 6 | уточняем аналог: 13 руб. | |
| 3 | 650-1112230 | Кольцо уплотнительное | 6 | ||
| 4 | 650-1112163 | Скоба крепления форсунки | 6 | ||
| 5 | 300144 | Болт M10×1,50-50 10.9 | 6 | ||
| 6 | 312391 | Шайба сферическая | 6 |
1 Устанавливается на двигатели с экологическими показателями Евро-3 и на двигатели с экологическими показателями, соответствующими Правилам ЕЭК ООН №96-02;
2 Устанавливается на двигатели с экологическими показателями Евро-4
2 Устанавливается на двигатели с экологическими показателями Евро-4
Рисунок 45 – Топливные трубопроводы высокого давления
Перечень сборочных единиц и деталей к рисунку 45
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1112545 | Шпилька М8×1,25-65 8.8 | 2 | ||
| 2 | 650-1112552 | Рампа с датчиком давления и перепускным клапаном в сборе | 1 | уточняем | |
| 3 | 650-1112550 | Втулка рампы | 2 | ||
| 4 | 650-1112556 | Кронштейн трубок низкого давления в сборе | 1 | ||
| 5 | 650-1112554 | Втулка | 2 | ||
| 6 | 311421 | Гайка с подголовником М8×1,25 | 2 | ||
| 7 | 650-1111673 | Трубки высокого давления рампы подводящие в сборе | 1 | уточняем | |
| 8 | 650-1112463 | Трубки высокого давления задние в сборе | 1 | уточняем аналог: 2 535 руб. | |
| 9 | 650-1112433 | Трубки высокого давления передние в сборе | 1 | уточняем аналог: 2 618 руб. | |
| 10 | 650-1112154 | Штуцер подвода топлива к форсунке1 | 6 | уточняем аналог: 1 125 руб. | |
| 10 | 651-1112154 | Штуцер подвода топлива к форсунке2 | 6 | уточняем аналог: 1 125 руб. | |
| 11 | 311442 | Гайка штуцера форсунки | 6 |
1 Устанавливается на двигатели с экологическими показателями Евро-3 и на двигатели с экологическими показателями, соответствующими Правилам ЕЭК ООН №96-02;
2 Устанавливается на двигатели с экологическими показателями Евро-4
2 Устанавливается на двигатели с экологическими показателями Евро-4
Рисунок 46 – Топливная система низкого давления
Перечень сборочных единиц и деталей к рисунку 46
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 651-1104525 | Трубки от топливного насоса к топливному фильтру | 1 | ||
| 2 | 651-1104390 | Трубка топливная отводящая рампы высокого давления | 1 | ||
| 3 | 651-1104426 | Трубка подвода топлива к фильтру | 1 | ||
| 4 | 651-1104416 | Трубка подвода топлива к подкачивающему насосу | 1 | ||
| 5 | 651-1104346 | Трубка слива топлива с головки цилиндров | 1 | ||
| 6 | 650-1104608 | Угольник | 1 | ||
| 7 | 651-1104282 | Фитинг прямой | 1 | ||
| 8 | 650-1104283 | Угольник | 1 | уточняем | |
| 9 | 651-1104205 | Серьга | 1 | ||
| 11 | 651-1111032 | Фитинг прямой | 9 | ||
| 13 | 651-1130538 | Корпус датчика давления и температуры топлива | 1 | ||
| 14 | 310200 | Болт поворотный М10×1,25 | 1 | ||
| 15 | 312381 | Шайба медная | 2 | уточняем | |
| 16 | 311437 | Гайка самоконтрящаяся с шайбой в сборе М6×1 | 5 | ||
| 18 | 8.9101 | Болт M8-6g×35 8.8 | 2 | ||
| 19 | 310463 | Шпилька М6×1-25 8.8 | 1 | ||
| 20 | 315362 | Скоба | 1 |

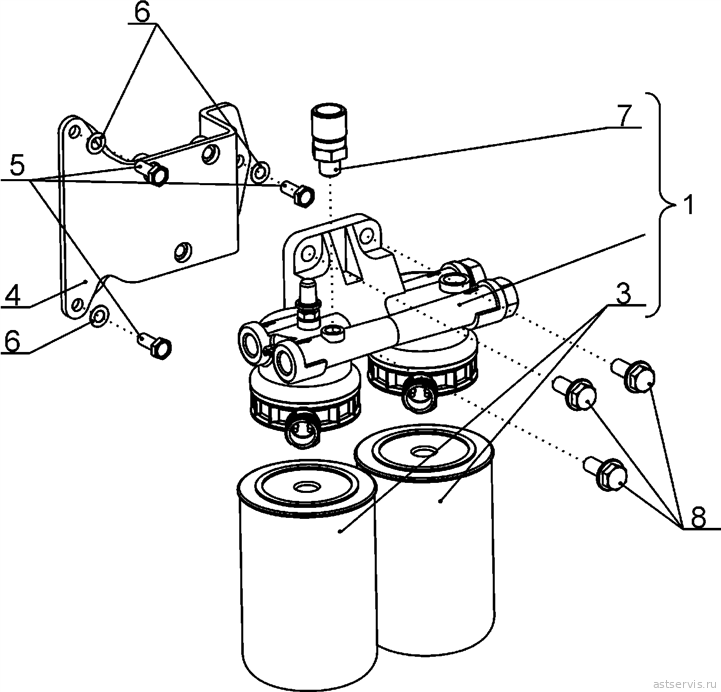

Рисунок 47 – Фильтр тонкой очистки топлива
Перечень сборочных единиц и деталей к рисунку 47
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1117010 | Фильтр тонкой очистки топлива в сборе | 1 | аналог: 15 150 руб. | |
| 3 | 650-1117075 | Фильтр сменный WDK 940/20 для топлива (в упаковке) | 2 | ||
| 3 | 536-1117075 | Фильтр сменный WDK 940/1 для топлива (в упаковке)1 | 2 | уточняем | |
| 4 | 650-1117152 | Кронштейн корпуса фильтра тонкой очистки топлива | 1 | ||
| 5 | 310068 | Болт M8-6g×20-10.9 DIN EN ISO 4017:2001 | 3 | ||
| 6 | 312369 | Шайба | 3 | ||
| 7 | 5340-1117302 | Термоконтакт | 1 | ||
| 8 | 310120 | Болт М10-6g×25-10.9-А3L DIN EN 1665 | 3 |
1 Рекомендуется устанавливать вместо модели WDK 940/20 при использовании топлива, содержащего повышенное количество загрязнений, позволяет увеличить ресурс топливной аппаратуры в тяжелых условиях эксплуатации.

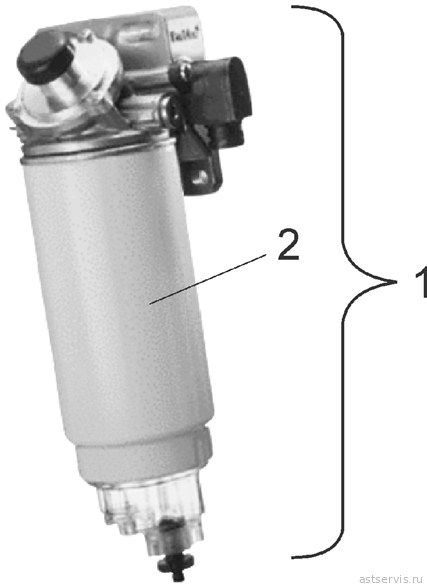

Рисунок 63 – Фильтр предварительной очистки топлива "Урал", МЗКТ, КрАЗ, «Тонар»
Перечень сборочных единиц и деталей к рисунку 63
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1105510 | Фильтр грубой очистки топлива MANN+HUMMEL PRELINE 420 | 1 | уточняем | |
| 2 | 650-1105075 | Фильтр сменный предварительной очистки топлива PreLine 420 | 1 |
