Рисунки раздела:
- Рисунок 52 – Компрессор воздушный (опция)
- Рисунок 53 – Трубки подвода смазки, подвода и отвода охлаждающей жидкости компрессора воздушного (опция)
- Рисунок 54 – Привод компрессора воздушного (опция)
- Рисунок 60 – Компрессор кондиционера (опция)
- Рисунок 61 – Насос гидроусилителя руля (опция)
Рисунок 52 – Компрессор воздушный (опция)
Перечень сборочных единиц и деталей к рисунку 52
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-3509009 | Компрессор воздушный | 1 | аналог: 29 250 руб. | |
| 1 | 650-3509009-01 | Компрессор воздушный | 1 | ||
| 2 | 310405 | Шпилька М10-6h×35 | 2 | ||
| 3 | 311422 | Гайка с подголовником М10×1,5 | 2 | уточняем | |
| 4 | 650-3509522 | Втулка | 1 | уточняем | |
| 5 | 310149 | Болт с подголовником М10×1,5-200 10.9 | 1 | уточняем | |
| 6 | 650-3509075 | Кольцо резиновое | 1 |
Рисунок 53 – Трубки подвода смазки, подвода и отвода охлаждающей жидкости компрессора воздушного (опция)
Перечень сборочных единиц и деталей к рисунку 53
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-3509280 | Трубка отвода охлаждающей жидкости от компрессора воздушного | 1 | ||
| 2 | 650-3509228 | Трубка подвода охлаждающей жидкости к компрессору воздушному | 1 | ||
| 3 | 314606 | Штуцер | 2 | ||
| 4 | 312388 | Шайба медная | 2 | ||
| 5 | 650-3509260 | Трубка подвода масла к компрессору воздушному | 1 | ||
| 6 | 312384 | Прокладка резиновая | 1 | ||
| 7 | 315354 | Кляммер | 1 |
Рисунок 54 – Привод компрессора воздушного (опция)
Перечень сборочных единиц и деталей к рисунку 54
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-3509130 | Шестерня компрессора | 1 | ||
| 2 | 312389 | Шайба 18,5 | 1 | ||
| 3 | 311443 | Гайка M18×1,5 | 1 |

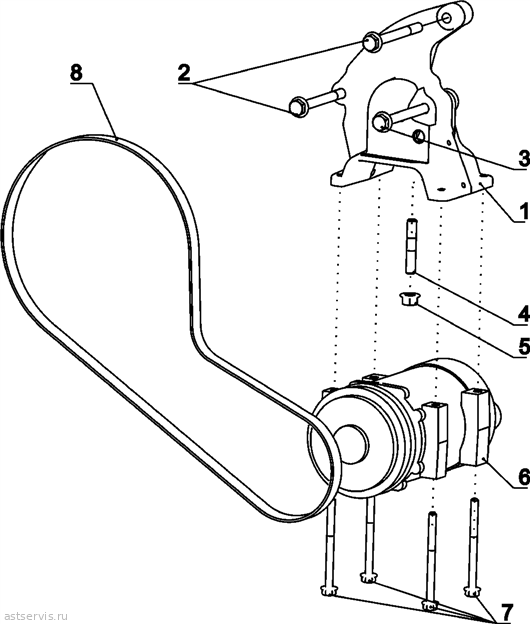

Рисунок 60 – Компрессор кондиционера (опция)
Перечень сборочных единиц и деталей к рисунку 60
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-8114112 | Кронштейн компрессора кондиционера1 | 1 | ||
| 2 | 310079 | Болт М10×100 - 10.9 DIN EN 1665 | 2 | ||
| 3 | 310065 | Болт с подголовником М10×1,5-120 10.9 | 1 | ||
| 4 | 310407 | Шпилька М10×40×26-10.9 DIN 835 | 1 | ||
| 5 | 311422 | Гайка с подголовником М10×1,5 | 1 | уточняем | |
| 6 | 650-8111010 | Компрессор кондиционера | 1 | ||
| 7 | 310128 | Болт М8-6gх100 8.8 | 4 | ||
| 8 | 650-8114170 | Ремень компрессора кондиционера | 1 |
Рисунок 61 – Насос гидроусилителя руля (опция)
Перечень сборочных единиц и деталей к рисунку 61
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-3408150 | Насос гидроусилителя руля, 25 л/мин, 100 бар1 | 1 | уточняем аналог: 10 725 руб. | |
| 2 | 650-3408152 | Насос гидроусилителя руля, 20 л/мин, 150 бар2 | 1 | уточняем | |
| 3 | 650-3408153 | Насос гидроусилителя руля, 25 л/мин, 150 бар3 | 1 | уточняем | |
| 4 | 650-3408154 | Шестерня насоса гидроусилителя руля | 1 | уточняем | |
| 5 | 311429 | Гайка M14×1,50 | 1 | ||
| 6 | 252016-П29 | Шайба 14 | 1 | ||
| 7 | 310120 | Болт М10-6g×25 10.9 - A3L DIN EN 1665 | 1 | ||
| 8 | 311422 | Гайка М10 | 1 | уточняем |
1 Устанавливается на двигатели для автомобилей МАЗ
2 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-650.10-01, ЯМ3-650.10-21, ЯМ3-6501.10-01, ЯМ3-6501.10-21, ЯМ3-652-01, ЯМ3-652-21, ЯМ3-6521-01, ЯМ3-6521-21;
3 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-650.10-11, ЯМ3-650.10-31, ЯМ3-6501.10-11, ЯМ3-6501.10-31, ЯМ3-652-11, ЯМ3-652-31, ЯМ3-6521-11, ЯМ3-6521-31, КрАЗ и «Тонар»
2 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-650.10-01, ЯМ3-650.10-21, ЯМ3-6501.10-01, ЯМ3-6501.10-21, ЯМ3-652-01, ЯМ3-652-21, ЯМ3-6521-01, ЯМ3-6521-21;
3 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-650.10-11, ЯМ3-650.10-31, ЯМ3-6501.10-11, ЯМ3-6501.10-31, ЯМ3-652-11, ЯМ3-652-31, ЯМ3-6521-11, ЯМ3-6521-31, КрАЗ и «Тонар»
