Рисунки раздела:
- Рисунок 57 – Подвеска двигателя передняя (Урал, МЗКТ, Тонар, КрАЗ)
- Рисунок 58 – Подвеска двигателя передняя (МАЗ)
- Рисунок 59 – Подвеска двигателя задняя

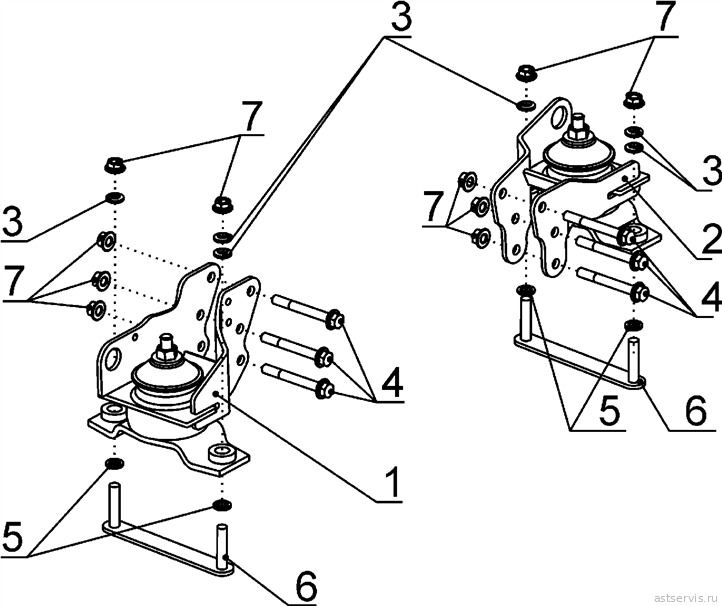

Рисунок 57 – Подвеска двигателя передняя (Урал, МЗКТ, Тонар, КрАЗ)
Перечень сборочных единиц и деталей к рисунку 57
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1001017 | Опора передняя левая в сборе4 | 1 | ||
| 1 | 650-1001117-10 | Опора передняя левая в сборе2 | 1 | ||
| 1 | 650-1001117-20 | Опора передняя левая в сборе3 | 1 | ||
| 1 | 650-1001117-30 | Опора передняя левая в сборе5 | 1 | ||
| 2 | 650-1001019 | Опора передняя правая в сборе4 | 1 | ||
| 2 | 650-1001019-10 | Опора передняя правая в сборе2 | 1 | ||
| 2 | 650-1001019-20 | Опора передняя правая в сборе3 | 1 | ||
| 2 | 650-1001019-30 | Опора передняя правая в сборе5 | 1 | ||
| 3 | 312302 | Шайба 122 | 6 | ||
| 4 | 310070 | Болт с подголовником M12х1,25-100 10.9 | 6 | ||
| 5 | 312308 | Шайба 122 | 4 | ||
| 6 | 650-1001200 | Пластина в сборе2 | 2 | уточняем | |
| 7 | 311425 | Гайка с подголовником М12×1,25 10.9 | 6 |
1 Устанавливается на двигатели для автомобилей "Урал" ЯМ3-650.10-01, ЯМ3-6501.10-01 всех комплектаций и автомобилей МЗКТ
2 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-652-01, ЯМ3-6521-01 всех комплектаций;
3 Устанавливается на двигатели для автомобилей «Тонар»;
4 Устанавливается на двигатели для автомобилей КрАЗ.
2 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-652-01, ЯМ3-6521-01 всех комплектаций;
3 Устанавливается на двигатели для автомобилей «Тонар»;
4 Устанавливается на двигатели для автомобилей КрАЗ.

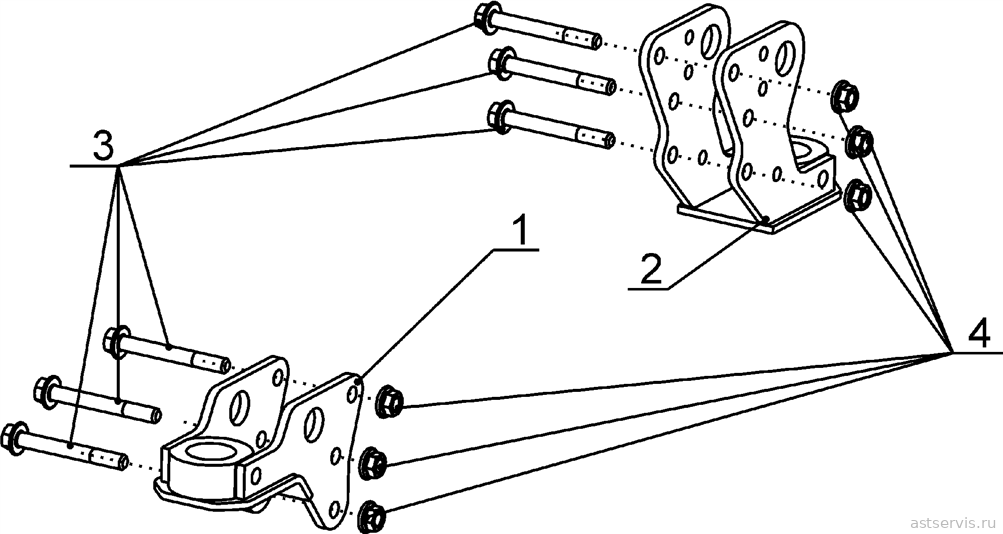

Рисунок 58 – Подвеска двигателя передняя (МАЗ)
Перечень сборочных единиц и деталей к рисунку 58
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1001125-10 | Кронштейн передний левый | 1 | ||
| 2 | 650-1001126-10 | Кронштейн передний правый | 1 | ||
| 3 | 310070 | Болт с подголовником M12х1,25-100 10.9 | 6 | ||
| 4 | 311425 | Гайка с подголовником М12×1,25 10.9 | 6 |
Рисунок 59 – Подвеска двигателя задняя
Перечень сборочных единиц и деталей к рисунку 59
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650-1001075 | Рым1 | 1 | ||
| 1 | 650-1001202 | Рым (кронштейн) левый2 | 1 | уточняем | |
| 1 | 652-1001202 | Рым (кронштейн) левый3 | 1 | ||
| 2 | 650-1001204 | Рым (кронштейн) правый2 | 1 | ||
| 2 | 652-1001204 | Рым (кронштейн) правый3 | 1 | ||
| 3 | 310073 | Болт М16×2-6g×45 | 8 | ||
| 4 | 312371-П29 | Шайба 16 | 8 | ||
| 5 | 650-1001210 | Подушка опоры задней левой2,3 | 1 | уточняем | |
| 6 | 650-1001212 | Подушка опоры задней правой2,3 | 1 | уточняем | |
| 7 | 312303 | Шайба 182 | 4 | ||
| 8 | 650-1001214 | Пластина крепления опоры задней2 | 2 | уточняем |
1 Устанавливается на двигатели для автомобилей МАЗ, МЗКТ, «Тонар»;
2 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-650.10-01, ЯМ3-6501.10-01 всех комплектаций;
3 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-652-01, ЯМ3-6521-01 всех комплектаций.
2 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-650.10-01, ЯМ3-6501.10-01 всех комплектаций;
3 Устанавливается на двигатели для автомобилей "Урал": ЯМ3-652-01, ЯМ3-6521-01 всех комплектаций.
