Модель двигателя: — покажет только детали выбранной модели и её количество
Рисунки раздела:

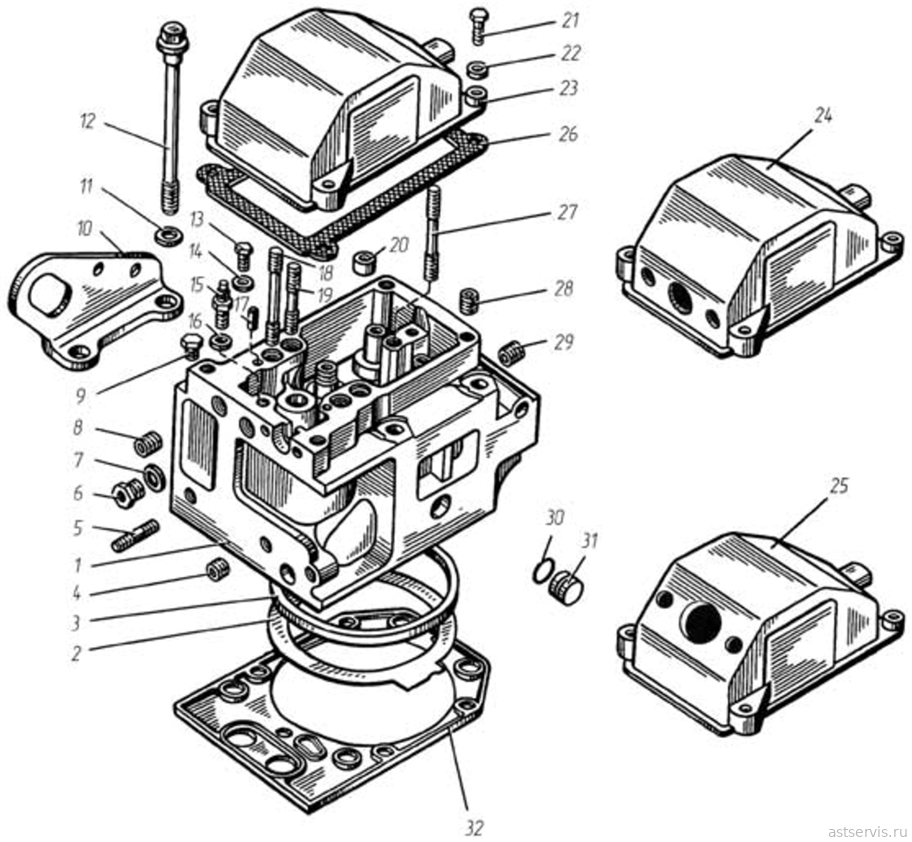

Рисунок 3 – Головка цилиндра
Перечень сборочных единиц и деталей к рисунку 3
Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-04, 8424.10-06, 8424.10-07, 8482.10; 2 — 8424.10-031, 8424.10-05, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8522.10; 3 — 8424.10-033, 8424.10-08, 8463.10; 4 — 8486.10-02, 8486.10-03, 85226.10; 5 — 8481.10-07, 8481.10-08, 85227.10; 6 — 8431.10, 8435.10
| № поз. | Обозначение | Наименование | Кол-во по группам | Цена | Заказ |
|---|---|---|---|---|---|
| 840-1003010-20 | Головка цилиндра с клапанами | 8 | |||
| 840-1003013-20 | Головка цилиндра без клапанов для запасных частей | 8 | |||
| 1 | 840-1003014-40 | Головка цилиндра | 8 | ||
| 2 | 840-1003212-30 | Прокладка головки | 8 | аналог: 129 руб. | |
| 3 | 840-1003466 | Кольцо уплотнительное | 8 | аналог: 750 руб. | |
| 4 | 316613-П29 | Ввертыш М10х1,25-6Н-М16х1,5-6gх26 | 16 | ||
| 6 | 316603-П29 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 | 8 | ||
| 7 | 201-1015624 | Шайба уплотнительная 16 | 8 | аналог: 12 руб. | |
| 8 | 316612-П29 | Ввертыш М8-6Н-М14-6gх21 | 16 | ||
| 9 | 316121-П29 | Пробка К1/4″ | 8 | аналог: 90 руб. | |
| 10 | 841-1002350/351 | Рым левый / правый | 2/2 | ||
| 11 | 312693-П29 | Шайба 16 | гр. 1–3: 48 гр. 4: 40 гр. 5–6: 44 | ||
| 12 | 840-1003016-01 | Болт крепления головки цилиндра | гр. 1–3: 48 гр. 4: 40 гр. 5–6: 44 | ||
| 13 | 201454-П29 | Болт М8-6gх16 | 8 | ||
| 14 | 312638-П | Шайба 8 | 8 | ||
| 15 | 840-1104918 | Ниппель | 8 | ||
| 16 | 312482-П34 | Шайба 10 | 8 | ||
| 17 | 258639-П | Штифт 6х16 | 16 | ||
| 18 | 310469-П2 | Шпилька крепления оси коромысла 1,75−6g М12х х85 1,25−6g | 16 | ||
| 19 | 310470-П2 | Шпилька крепления оси коромысла 1,75−6g М12х х55 1,25−6g | 16 | ||
| 20 | 840-1007095 | Втулка-штифт | 32 | ||
| 21 | 201464-П29 | Болт М8-6gх40 | 32 | ||
| 22 | 252005-П29 | Шайба 8 | 32 | ||
| 23 | 840-1003264 | Крышка головки цилиндра | гр. 1–2: 7 гр. 3: 6 гр. 4–6: 7 | ||
| 24 | 8481-1003264 | Крышка головки цилиндра* | гр. 1: 1 гр. 2–6: — | ||
| 25 | 849-1003264-01 | Крышка головки цилиндра | гр. 1–5: — гр. 6: 1 | ||
| 25 | 8463-1003264 | Крышка головки цилиндра** | гр. 1: — гр. 2: 1 гр. 3: 2 гр. 4–5: 1 гр. 6: — | ||
| 26 | 840-1003270 | Прокладка крышки головки цилиндра | 8 | аналог: 86 руб. | |
| 27 | 310471-П2 | Шпилька крепления скобы форсунки 1,5−6g М10х х63 1,25−6g | 8 | ||
| 28 | 316628-П29 | Ввертыш М8-6Н-М14-6gх26 | 32 | ||
| 29 | 316627-П | Ввертыш М10-6Н-М16х1.5-6gх26 | 16 | ||
| 30 | 238Н-1723031 | Кольцо уплотнительное | 32 | уточняем аналог: 353 руб. | |
| 31 | 840-1003436 | Заглушка | 32 | ||
| 32 | 840-1003213-02 | Прокладка уплотнительная | 8 |
Рисунок 6 – Распределительный вал
Перечень сборочных единиц и деталей к рисунку 6
Применяемость: 8486.10-02, 8486.10-03
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 842-1006010-10 | Вал распределительный с шестерней в сборе | 1 | ||
| 2 | 846-1006015 | Вал распределительный | 1 | ||
| 3 | 840-1006037-10 | Втулка | 4 | аналог: 419 руб. | |
| 4 | 842-1006032-02 | Подшипник распределительного вала задний | 1 | ||
| 5 | 840-1006026-10 | Втулка задняя | 1 | аналог: 419 руб. | |
| 6 | 840-1006033-11 | Корпус подшипника | 1 | ||
| 7 | 252135-П | Шайба 8 | 3 | ||
| 8 | 4593476523 | Болт М8×22 | 3 | ||
| 9 | 840-1006214-01 | Шестерня | 1 | ||
| 10 | 4598246265 | Шпонка 25×5×10 | 1 |

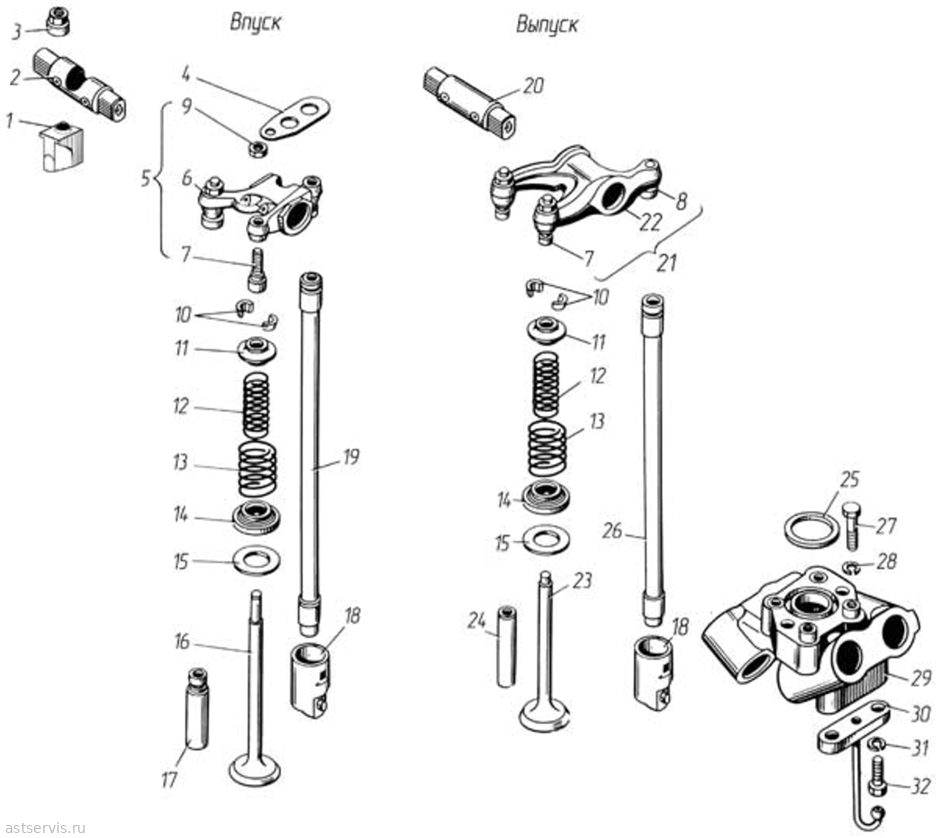

Рисунок 7 – Клапаны и толкатели
Перечень сборочных единиц и деталей к рисунку 7
| № поз. | Обозначение | Наименование | Кол-во | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840-1007106 | Стойка оси коромысла впускных клапанов | 16 | ||
| 2 | 840-1007091 | Ось коромысла впускных клапанов | 8 | ||
| 3 | 311905-П2 | Гайка М 12×1,25 | 32 | ||
| 4 | 840-1007136 | Пластина стойки | 16 | ||
| 5 | 840-1007110-01 | Коромысло впускных клапанов с винтами регулировочными | 8 | ||
| 6 | 840-1007114-20 | Коромысло впускных клапанов с втулками | 8 | ||
| 7 | 840-1007147 | Винт регулировочный с чашкой | 32 | ||
| 8 | 840-1007170-10 | Палец шаровой | 16 | ||
| 9 | 311526-П2 | Гайка М 10×1 | 32 | ||
| 10 | 840-1007028 | Сухарь | 64 | ||
| 11 | 840-1007024 | Тарелка | 32 | ||
| 12 | 840-1007021 | Пружина внутренняя | 32 | ||
| 13 | 840-1007020 | Пружина наружная | 32 | ||
| 14 | 840-1007027 | Шайба внутренней пружины | 32 | ||
| 15 | 840-1007022 | Шайба наружной пружины | 32 | ||
| 16 | 840-1007010-20 | Клапан впускной* | 16 | ||
| 17 | 840-1007032 | Втулка направляющая впускного клапана | 16 | уточняем аналог: 285 руб. | |
| 18 | 840-1007180 | Толкатель в сборе | 16 | ||
| 19 | 840-1007174-01 | Штанга толкателя впускных клапанов | 8 | ||
| 20 | 840-1007100 | Ось коромысла выпускных клапанов | 8 | ||
| 21 | 840-1007140-01 | Коромысло выпускных клапанов с винтами регулировочными | 8 | ||
| 22 | 840-1007144-20 | Коромысло выпускных клапанов | 8 | ||
| 23 | 840-1007012-20 | Клапан выпускной* | 16 | ||
| 24 | 840-1007033 | Втулка направляющая выпускного клапана | 16 | уточняем аналог: 285 руб. | |
| 25 | 840-1007258 | Кольцо уплотнительное | 4 | ||
| 26 | 840-1007176-01 | Штанга толкателя выпускных клапанов | 8 | ||
| 27 | 310025-П | Болт М 10×46 | 16 | ||
| 28 | 252006-П29 | Шайба 10 | 16 | ||
| 29 | 8401-1007250 | Направляющая толкателей | 4 | ||
| 30 | 8401-1004118 | Форсунка охлаждения поршней | 8 | ||
| 31 | 252135-П2 | Шайба 8 | 16 | ||
| 32 | 201464-П29 | Болт М8×40 | 16 |
Примечание - * На ТМ3 не производится, см. Перечень производителей комплектующих к двигателям.
