Каталог ТМ3-840. Впуск, выпуск и турбонаддув

← Содержание каталога | 4. Система питания топливом | 6. Система охлаждения и привод вентилятора →

Модель двигателя: — покажет только детали выбранной модели и её количество

Рисунки раздела:

Рисунок 8 – Газопровод
Рисунок 8а – Газопровод
Рисунок 14 – Электрофакельное устройство
Рисунок 22 – Фильтр воздушный
Рисунок 29 – Впускные коллекторы
Рисунок 29а – Впускные коллекторы
Рисунок 32 – Турбокомпрессор
Рисунок 32а – Турбокомпрессор. Устройство
Рисунок 33 – Подвод воздуха к турбокомпрессору и отвод газов
Рисунок 35 – Охладитель наддувочного воздуха

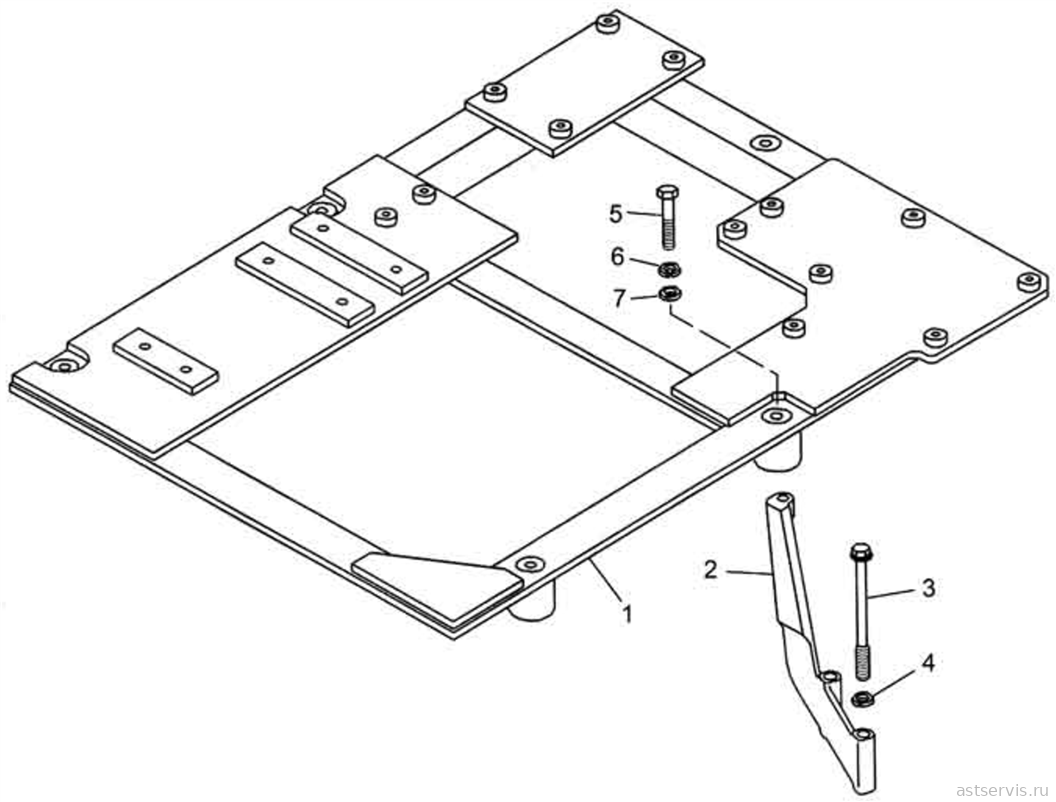

Рисунок 36 – Рама глушителя

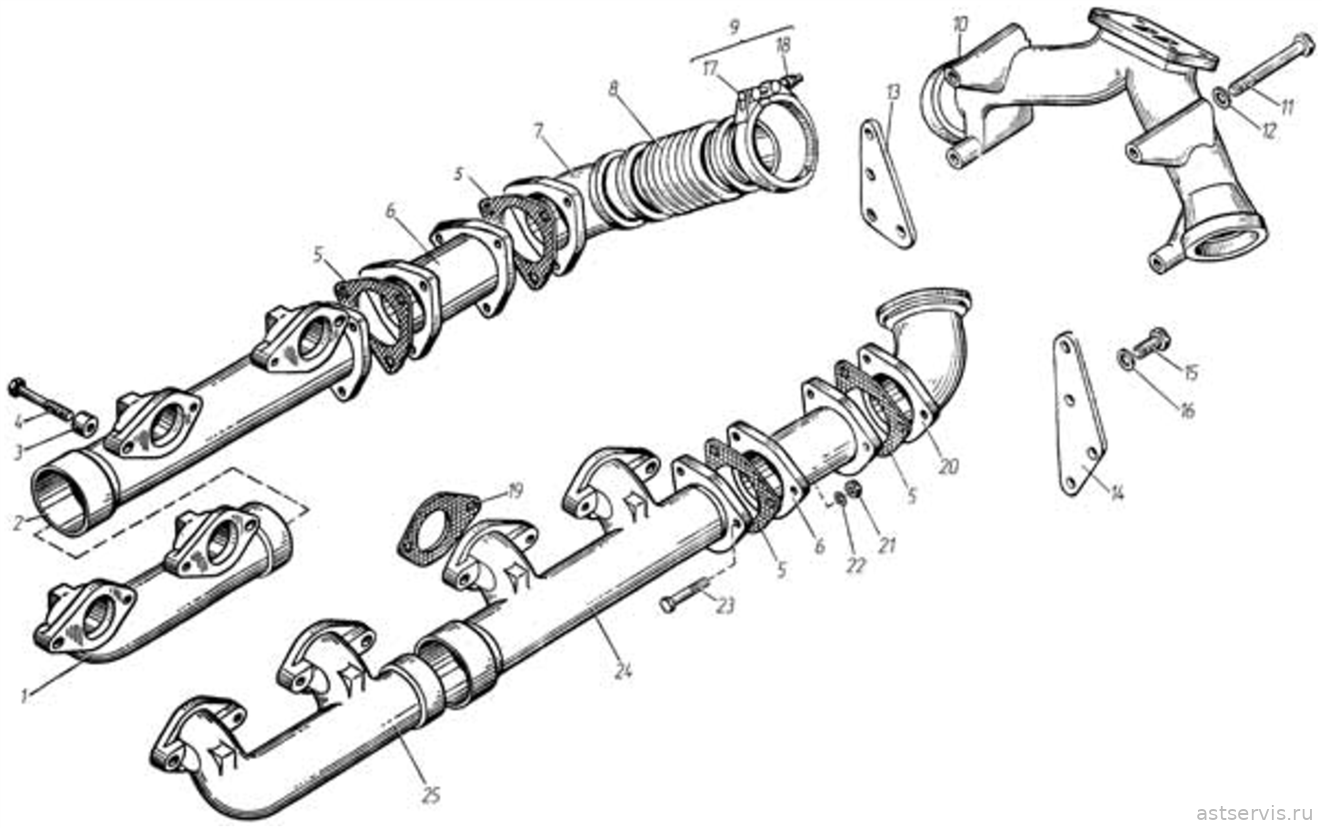

Рисунок 8 – Газопровод

Перечень сборочных единиц и деталей к рисунку 8

Группы моделей двигателей: 1 — 8424.10-04, 8424.10-06, 8424.10-07, 8481.10, 8481.10-04, 8481.10-02, 8482.10, 8482.10-01, 85226.10, 85227.10; 2 — 8486.10-02, 8486.10-03

№ поз.	Обозначение	Наименование	Кол-во по группам		Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	Цена	Заказ
1	8423-1008025	Коллектор выпускной передний правый	1	1	8 375 ₽
2	8423-1008029	Коллектор выпускной задний правый	1	1	12 094 ₽
3	240Н-1008510	Втулка	32	32	191 ₽ аналог: 44 ₽
4	840-1008504	Болт М10×70	16	16	360 ₽
5	8421-1008045	Прокладка	2	4	251 ₽
6	8486-1008046-10	Труба	—	2	11 573 ₽
7	8423-1008042-10	Труба подводящая правая	1	1	9 902 ₽
8	8421-1008088	Сильфон газопровода	2	2	уточняем аналог: 2 730 ₽
9	840-1008328	Хомут (в сборе)	4	4	2 370 ₽
10	8423-1008344-20	Патрубок соединительный	1	1	28 099 ₽
11	8423-1008504	Болт М12×1,25×125	4	4	420 ₽
12	252007-П29	Шайба 12	4	4	8 ₽
13	8486-1008355-10	Проставка	—	1	2 921 ₽
14	8486-1008354-10	Проставка	—	1	2 921 ₽
15	310067-П29	Болт М12×1,25×30	—	4
16	252137-П2	Шайба 12.ОТ	—	4	15 ₽
17	840-1008310	Болт хомута М6×76,5	4	4
18	250508-П5	Гайка М6	4	4
19	840-1008027	Прокладка выпускного коллектора	8	8	241 ₽ аналог: 51 ₽
20	8423-1008043-10	Труба подводящая левая	1	1	12 136 ₽
21	250517-П5	Гайка М10×1,25	6	12
22	312300-П2	Шайба 10,5	6	12	51 ₽
23	201684-П29	Болт М10×1,25×45	6	12	94 ₽
24	8423-1008030	Коллектор выпускной задний левый	1	1	11 192 ₽
25	8423-1008026	Коллектор выпускной передний левый	1	1	9 191 ₽
21	250517-П5	Гайка М10×1,25	6	12
22	312300-П2	Шайба 10,5	6	12	51 ₽

наверх ↑

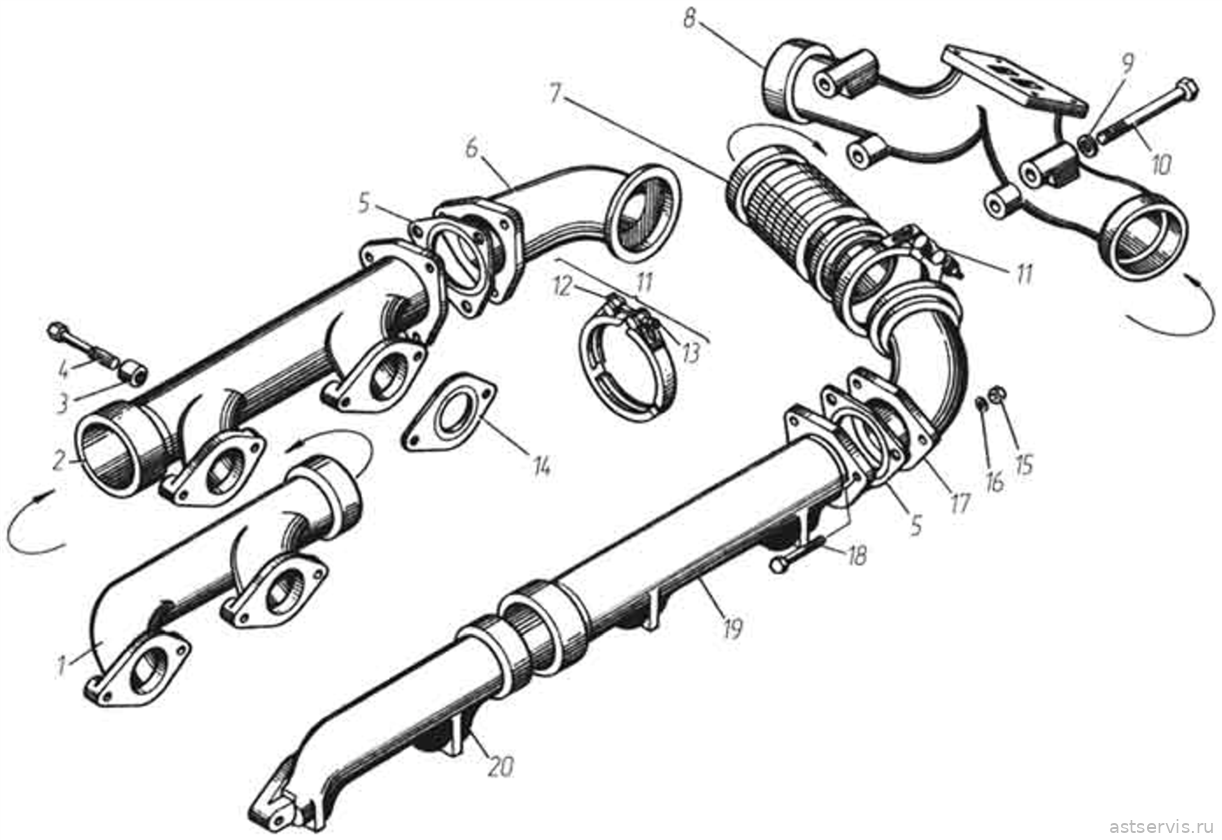

Рисунок 8а – Газопровод

Перечень сборочных единиц и деталей к рисунку 8а

Применяемость: 8421.10, 8424.10, 8424.10-03, 8424.10-05, 8424.10-08, 8424.10-021, 8424.10-031, 8424.10-033, 8431.10, 8435.10, 8481.10-05, 8481.10-07, 8481.10-08, 8522.10, 8463.10

№ поз.	Обозначение	Наименование	Кол-во	Цена
1	841-1008025	Коллектор выпускной передний правый	1	10 301 ₽
2	841-1008029	Коллектор выпускной задний правый	1	14 744 ₽
3	240Н-1008510	Втулка	32	191 ₽ аналог: 44 ₽
4	840-1008504	Болт М10×70 (в сборе)	16	360 ₽
5	8421-1008045	Прокладка	2	251 ₽
6	8421-1008042-20	Труба подводящая правая	1	10 033 ₽
7	8421-1008088	Сильфон газопровода	2	уточняем аналог: 2 730 ₽
8	8421-1008344-20	Патрубок соединительный	1	26 448 ₽
9	252007-П29	Шайба 12	4	8 ₽
10	8421-1008504	Болт М10×1,25×90	4
11	840-1008328	Хомут (в сборе)	4	2 370 ₽
12	840-1008310	Болт хомута М6×76,5	4
13	250508-П5	Гайка М6	4
14	840-1008027	Прокладка выпускного коллектора	8	241 ₽ аналог: 51 ₽
15	250517-П5	Гайка М10×1,25	6
16	312300-П2	Шайба 10,5	6	51 ₽
17	8421-1008043-10	Труба подводящая левая	1	10 430 ₽
18	201684-П29	Болт М10×1,25×45	6	94 ₽
19	841-1008030	Коллектор выпускной задний левый	1	15 281 ₽
20	841-1008026	Коллектор выпускной передний левый	1	9 646 ₽

наверх ↑

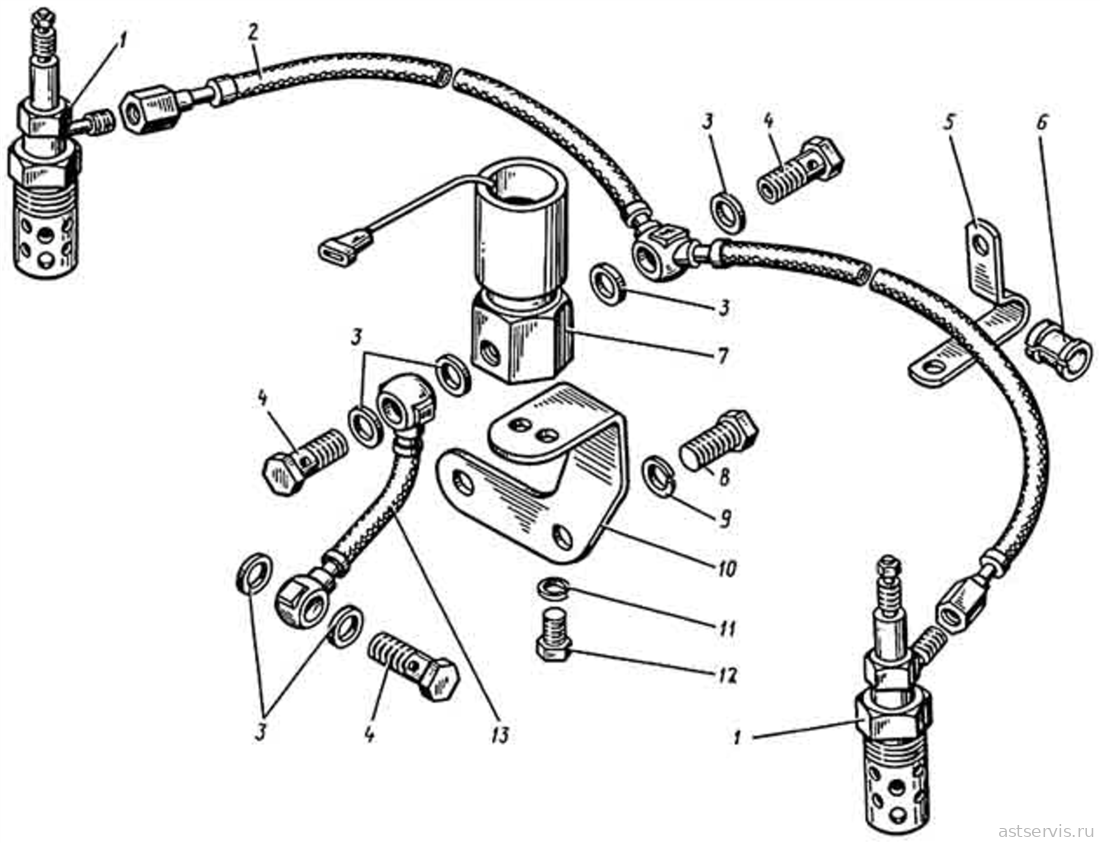

Рисунок 14 – Электрофакельное устройство

Перечень сборочных единиц и деталей к рисунку 14

Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08, 8431.10, 8435.10, 8463.10, 8481.10, 8481.10-02, 8481.10-04, 8481.10-05, 8482.10, 8486.10-02, 8486.10-03, 8522.10, 85226.10, 85227.10; 2 — 8481.10-07, 8481.10-08

№ поз.	Обозначение	Наименование	Кол-во по группам		Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	Цена	Заказ
1	4573755044	Свеча факельная штифтовая 1112.3740 по ТУ 37.003.741-80^*	2	—	1 650 ₽
2	8431-1022840	Трубка топливная от клапана к свечам	1	—	2 919 ₽
3	312482-П34	Шайба 10х14х1,5	6	—	81 ₽
4	310122-П29	Болт М10х1х22	3	—	145 ₽ аналог: 116 ₽
5	315466-П29	Кляммер 12	2	—	39 ₽
6	840-1022860	Амортизатор	2	—	34 ₽
7	4573765001	Клапан электромагнитный 1102.3741 по ТУ 37.003.740-79^*	1	—	911 ₽
8	201452-П29	Болт М8х1,25х12	2	—	12 ₽
9	252135-П2	Шайба 8.Т	2	—	3 ₽
10	842-1022815	Кронштейн клапана	1	—	92 ₽
11	252134-П2	Шайба 6.Т	2	—	3 ₽
12	201416-П29	Болт М6х1х12	2	—	6 ₽
13	8424-1022826	Трубка топливная от ТНВД к клапану	1	—	1 085 ₽

Примечание - * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.

наверх ↑

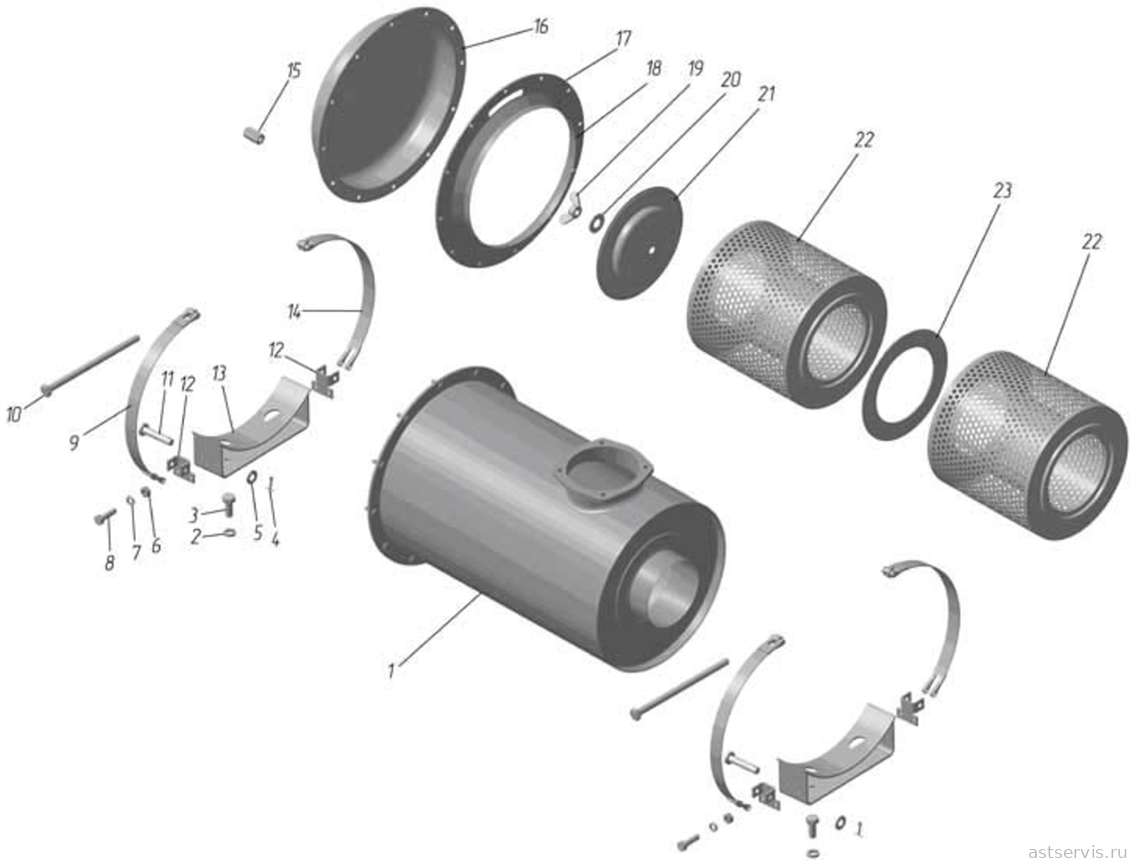

Рисунок 22 – Фильтр воздушный

Перечень сборочных единиц и деталей к рисунку 22

Группы моделей двигателей: 1 — 8421.10, 8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-033, 8424.10-05, 8424.10-08, 8431.10, 8463.10, 8481.10-07, 8481.10-08; 2 — 8486.10-02, 8486.10-03, 85226.10, 85227.10

№ поз.	Обозначение	Наименование	Кол-во по группам		Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	Цена	Заказ
	8421-1109010	Фильтр воздушный в сборе	1	1	уточняем
1	8421-1109048	Корпус воздушного фильтра	1	1	31 556 ₽
2	252136-П2	Шайба 10.ОТ	—	4	12 ₽
3	201767-П29	Болт М10×1,25×25	—	4
4	258039-П29	Шплинт 3,2×20	—	4	5 ₽
5	252006-П29	Шайба 10	—	4	6 ₽
6	250510-П29	Гайка М8	—	8	7 ₽
7	252135-П2	Шайба 8.ОТ	—	8	3 ₽
8	201460-П29	Болт М8×30	—	8	7 ₽
9	8486-1109712-10	Хомут левый в сборе	—	2
10	8486-1109720-10	Болт стяжной М10×158	—	2
11	260065-П29	Палец 10×48	—	4
12	8486-1109704-10	Кронштейн крепления хомута	—	4
13	8486-1109492-10	Кронштейн установки воздушного фильтра в сборе	—	2
14	8486-1109712-10	Хомут левый в сборе	—	2
15	8421-1109458	Гайка М8	12	12
16	8421-1109436	Корпус бункера	1	1
17	8421-1109030	Прокладка бункера	2	2
18	8421-1109442	Направляющая бункера	1	1
19	8421-1109576	Гайка фильтрующего элемента	1	1
20	8421-1109577	Кольцо уплотнительное	1	1
21	8421-1109099	Держатель фильтрующего элемента	1	1	уточняем
22	8421-1109080	Элемент фильтрующий в сборе^*	2	2
23	8421-1109544	Проставка	1	1

Примечание - * На ТМ3 не производится, смотри Перечень производителей комплектующих к двигателям.

наверх ↑

Рисунок 29 – Впускные коллекторы

Перечень сборочных единиц и деталей к рисунку 29

Группы моделей двигателей: 1 — 8421.10; 2 — 8424.10; 3 — 8424.10-021; 4 — 8424.10-03; 5 — 8424.10-031, 8424.10-033; 6 — 8424.10-04, 8424.10-05, 8424.10-06, 8424.10-07, 8424.10-08; 7 — 8463.10; 8 — 8481.10, 8481.10-02, 8481.10-04; 9 — 8481.10-05; 10 — 8481.10-07; 11 — 8481.10-08; 12 — 8482.10; 13 — 8486.10-02, 8486.10-03; 14 — 8522.10; 15 — 85226.10, 85227.10

№ поз.	Обозначение	Наименование	Кол-во по группам	Цена
1	842-1115014-10	Коллектор впускной левый в сборе	гр. 1–2: 1 гр. 3: — гр. 4–5: 1 гр. 6–15: —	38 544 ₽
1	8424-1115014	Коллектор впускной левый в сборе	гр. 1–2: — гр. 3: 1 гр. 4–5: — гр. 6–7: 1 гр. 8: — гр. 9: 1* гр. 10–11: 1 гр. 12–13: — гр. 14: 1 гр. 15: —	уточняем
1	8423-1115014-10	Коллектор впускной левый в сборе	гр. 1–7: — гр. 8: 1 гр. 9–11: — гр. 12: 1 гр. 13–14: — гр. 15: 1	31 112 ₽
1	8482-1115014-01	Коллектор впускной левый в сборе	гр. 1–12: — гр. 13: 1 гр. 14–15: —	20 741 ₽
2	8424-1115036	Прокладка патрубка	2	892 ₽
3	201-1015624	Прокладка 16×22×2	2	90 ₽ аналог: 12 ₽
4	842-1115012-10	Коллектор впускной правый в сборе	1	30 709 ₽
5	252006-П29	Шайба 10	гр. 1: 23 гр. 2–11: 20 гр. 12: 23 гр. 13–15: 20	6 ₽
6	201680-П29	Болт М10×1,25×35	гр. 1: 5 гр. 2–11: 2 гр. 12: 5 гр. 13–15: 2	48 ₽
7	842-1115032-11	Патрубок соединительный	гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–15: —	уточняем
7	8522-1115032	Патрубок соединительный^*	гр. 1: — гр. 2–11: 1 гр. 12: — гр. 13–15: 1
8	201688-П29	Болт М10×1,25×60	4	95 ₽
9	316105-П29	Пробка К1/8”	1	224 ₽
10	2531112299	Кольцо 108-115-46-2-1	гр. 1: — гр. 2–4: 2 гр. 5: — гр. 6: 2 гр. 7: — гр. 8–9: 2 гр. 10: — гр. 11: 2 гр. 12: — гр. 13: 2 гр. 14: — гр. 15: 2	31 ₽
11	8424-1115158	Втулка^**	гр. 1: — гр. 2–4: 1 гр. 5: — гр. 6: 1 гр. 7: — гр. 8–9: 1 гр. 10: — гр. 11: 1 гр. 12: — гр. 13: 1 гр. 14: — гр. 15: 1
12	238Ф-1115138	Хомут стяжной в сборе	гр. 1: 2 гр. 2–11: — гр. 12: 3 гр. 13: 4 гр. 14–15: —
13	8424-1115048	Рукав 75-87,5×45-0,3(3)	гр. 1–12: — гр. 13: 2 гр. 14–15: —
14	8486-1115128-10	Втулка	гр. 2: — гр. 3: —— гр. 4–12: — гр. 13: 1 гр. 14–15: —
15	842-1115154	Прокладка	гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–15: —
16	8421-1115128-01	Патрубок подводящий	гр. 1: 1 гр. 2–15: —
16	8482-1115128-01	Патрубок подводящий	гр. 2: —— гр. 3–11: — гр. 12: 1 гр. 13–15: —
17	2531116181	Кольцо 068-074-36-2-5	гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–15: —
18	8421-1115158-20	Втулка переходная	гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–15: —	4 631 ₽
19	238Ф-1115048	Рукав 75-87,5×45-0,3(3)	гр. 1: 1 гр. 2–11: — гр. 12: 1 гр. 13–15: —
20	840-1115026	Прокладка впускного коллектора	8	48 ₽
21	4593281097	Болт М10×1,25×100	14	224 ₽

Примечания.
1 * Для комплектации 8481.1000175-051 коллектор впускной левый выполнен без шпилек на заднем торце.
2 ** На двигателях выпуска до июля 2007г., без механизма аварийного останова, применены детали 842.1115032-11 Патрубок; 840.1115158-01 Втулка.

наверх ↑

Рисунок 29а – Впускные коллекторы

Перечень сборочных единиц и деталей к рисунку 29а

Группы моделей двигателей: 1 — 8435.10; 2 — 8431.10

№ поз.	Обозначение	Наименование	Кол-во по группам		Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	Цена	Заказ
1	842-1115014-10	Коллектор впускной левый (в сборе)	1	1	38 544 ₽
2	8424-1115036	Прокладка патрубка	2	2	892 ₽
3	201-1015624	Прокладка 16×22×2	1	1	90 ₽ аналог: 12 ₽
4	842-1115012-10	Коллектор впускной правый (в сборе)	1	1	30 709 ₽
5	252006-П29	Шайба 10	24	24	6 ₽
6	201680-П29	Болт М10×1,25×35	2	2	48 ₽
7	8431-1115030	Патрубок соединительный со шпильками (в сборе)	1	1	16 949 ₽
8	8431-1115154	Прокладка	2	2
9	842-1115150	Труба левая	1	—
10	252136-П2	Шайба 10.ОТ	12	12	12 ₽
11	250517-П29	Гайка М10×1,25	8	8	15 ₽
12	201688-П29	Болт М10×1,25×60	4	4	95 ₽
13	201458-П29	Болт М8×25	2	—	15 ₽
14	252135-П2	Шайба 8.Т	4	—	3 ₽
15	252005-П29	Шайба 8	2	—	10 ₽
16	8431-1115145	Труба правая^*	1	—
16	8431-1115145-10	Труба правая^**	1	—	5 662 ₽
17	8431-1115256	Проставка	1	—	уточняем
18	201462-П29	Болт М8×35	2	—	70 ₽
19	8431-1115120	Патрубок компрессора со шпильками (в сборе)	1	1	14 051 ₽
20	216459-П29	Болт М10×1,25×30	4	4	198 ₽
21	8431-1115182	Кронштейн	1	1	3 064 ₽
22	238Ф-1115138	Хомут стяжной в сборе	2	2
23	8424-1115048	Рукав 75-87,5×45-0,3(3)	1	1
24	4593281097	Болт М10×1,25×100	14	14	224 ₽
25	840-1115026	Прокладка впускного коллектора	8	8	48 ₽
26	8435-1115040-01	Рукав с кольцами (FLX 7759-0001)^*	4	4

Примечания.
1 * Применяется на двигателях без механизма аварийного останова.
2 ** Применяется на двигателях с механизмом аварийного останова.
Примечания - * Прикладывается в монтажный комплект.

наверх ↑

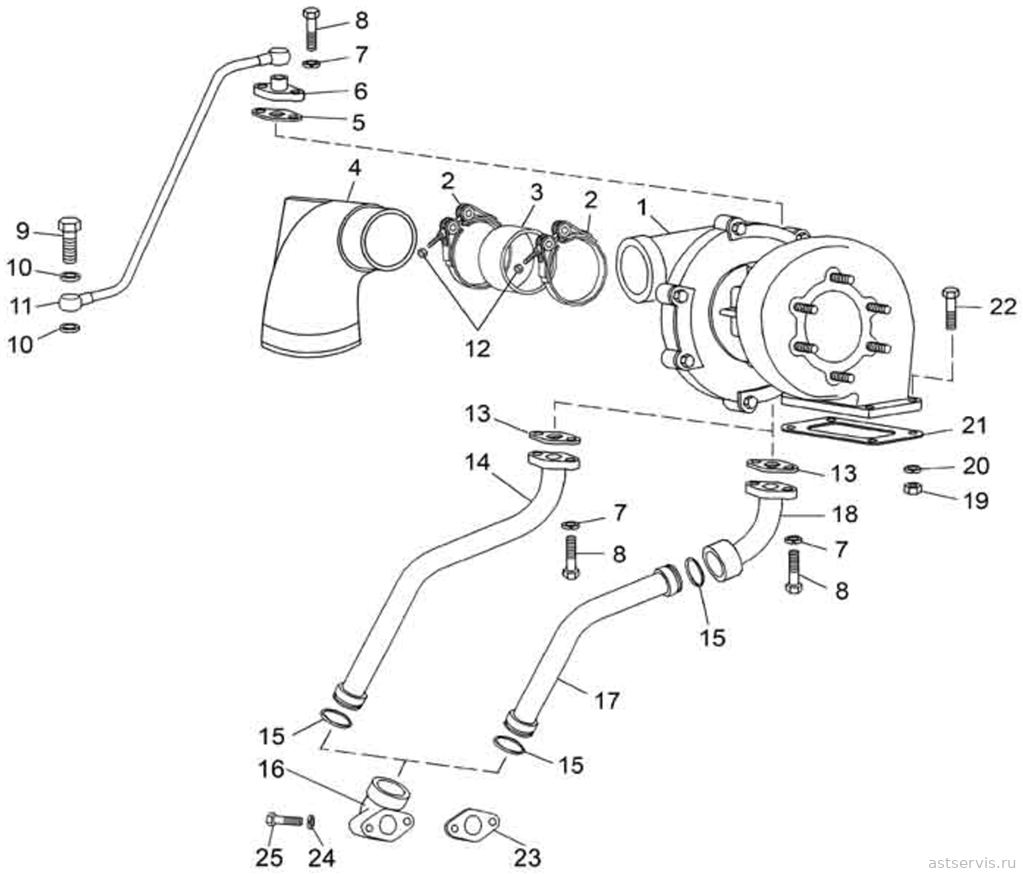

Рисунок 32 – Турбокомпрессор

Перечень сборочных единиц и деталей к рисунку 32

Группы моделей двигателей: 1 — 8424.10-03, 8424.10-033, 8424.10-08, 8431.10, 8463.10, 8522.10; 2 — 8481.10-04; 3 — 85226.10, 85227.10; 4 — 8481.10-05, 8435.10, 8481.10-07, 8481.10-08; 5 — 8421.10, 8424.10, 8424.10-021, 8424.10-031, 8424.10-05; 6 — 8481.10, 8481.10-02; 7 — 8482.10; 8 — 8424.10-04, 8424.10-06, 8424.10-07; 9 — 8486.10-02, 8486.10-03

№ поз.	Обозначение	Наименование	Кол-во по группам	Цена
	8424-1118010	Турбокомпрессор в сборе	гр. 1–3: 1 гр. 4–9: —
1	3990033091	Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22)^*	гр. 1–3: 1 гр. 4–9: —
	8531-1118010	Турбокомпрессор в сборе	гр. 1–3: — гр. 4–9: 1
1	3990033086	Турбокомпрессор К-36-86-01 (К-36-4070 MNA/35.22)^*	гр. 1–3: — гр. 4–9: 1
2	240Н-1115138	Хомут стяжной	гр. 2: —2 гр. 3–8: 2 гр. 9: —	уточняем
3	240-1115048	Рукав	гр. 2: 2 гр. 3: — 2 гр. 4–8: 2 гр. 9: —	670 ₽
4	8423-1118206-30	Патрубок	гр. 2: —— гр. 3–6: — гр. 7: 1 гр. 8–9: —
4	8481-1118208	Патрубок	гр. 2: —1 гр. 3–5: — гр. 6: 1 гр. 7–9: —	12 991 ₽
4	8484-1118208	Патрубок	гр. 2: —— гр. 3: — гр. 4: 1 гр. 5–9: —	4 936 ₽
5	238Ф-1118225	Прокладка	гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–8: — гр. 9: 1	10 ₽
6	238Ф-1118224	Фланец подвода масла к турбокомпрессору	гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–8: — гр. 9: 1	869 ₽
7	252136-П2	Шайба 10.ОТ	4	12 ₽
8	201497-П29	Болт М10х25	4	13 ₽
9	310096-П29	Болт М14х1,5х30	гр. 1: 2 гр. 2–3: — гр. 4–5: 2 гр. 6–8: — гр. 9: 2	214 ₽
9	310264-П29	Болт М16х1,5х37	гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–8: 1 гр. 9: —	365 ₽
10	312326-П	Шайба 14	гр. 1: 4 гр. 2–3: — гр. 4–5: 4 гр. 6–8: — гр. 9: 4	90 ₽
10	201-1015624	Шайба уплотнительная	гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–8: 2 гр. 9: —	90 ₽ аналог: 12 ₽
11	8421-1118220	Трубка подвода масла	гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–9: —	5 308 ₽
11	8423-1118220-20	Трубка подвода масла	гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–8: 1 гр. 9: —	2 720 ₽
11	8486-1118220-10	Трубка подвода масла	гр. 1–8: — гр. 9: 1	4 555 ₽
12	250464-П29	Гайка М5	гр. 1: — гр. 2: 2 гр. 3: — гр. 4: 2 гр. 5: — гр. 6–7: 2 гр. 8–9: —	9 ₽
13	8423-1118322	Прокладка	1
14	8423-1118230-40	Трубка слива масла^*	гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–8: 1 гр. 9: —
14	8486-1118230-10	Трубка слива масла	гр. 2: —— гр. 3–8: — гр. 9: 1	6 721 ₽
15	2531116149	Кольцо 030-036-36-2-5	гр. 1: 2 гр. 2–3: 1 гр. 4–5: 2 гр. 6–9: 1	80 ₽
16	8421-1118248	Патрубок сливной нижний	гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–8: — гр. 9: 1	2 720 ₽
16	8423-1118248-40	Патрубок сливной нижний^*	гр. 1: — гр. 2–3: 1 гр. 4–5: — гр. 6–8: 1 гр. 9: —	уточняем
17	8421-1118230	Трубка слива масла	гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–9: —	5 223 ₽
18	8421-1118246	Патрубок сливной верхний	гр. 1: 1 гр. 2–3: — гр. 4–5: 1 гр. 6–9: —	2 720 ₽
19	250517-П29	Гайка М10х1,25	4	15 ₽
20	312300-П2	Шайба 10,5	4	51 ₽
21	238Ф-1118158	Прокладка	1	264 ₽ аналог: 80 ₽
22	201684-П29	Болт М10х1,25х45	4	94 ₽
23	8423-1118322	Прокладка	1
24	252135-П2	Шайба 8.Т	2	3 ₽
25	201469-П29	Болт М8х1,25х55	гр. 1: 2 гр. 2–3: — гр. 4–5: 2 гр. 6–8: — гр. 9: 2
25	201466-П29	Болт М8х1,25х45	гр. 1: — гр. 2–3: 2 гр. 4–5: — гр. 6–8: 2 гр. 9: —	14 ₽

Примечания - * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
Примечание - * На двигателе может быть установлена трубка слива масла 8423.1118228-30 в комплекте со сливным патрубком 8423.1118230-30.

наверх ↑

Рисунок 32а – Турбокомпрессор. Устройство

Перечень сборочных единиц и деталей к рисунку 32а

№ поз.	Обозначение	Наименование	Кол-во	Цена
	3990033086	Турбокомпрессор К-36-86-01 (4070/35.22)^*	1**
	3990033091	Турбокомпрессор К-36-91-01 (4070/42.22)^*	1**
1	6111030870	Винт	3
2	3996723015	Крышка корпуса	1
3	6117405084	Шайба	3
4	3996723020	Корпус компрессора	1
5	3992662002	Гайка	1
6	3992902011	Колесо компрессора	1
7	3993100022	Кольцо пружинное	4
8	3992102012	Тепловой экран	1
9	3992331002	Втулка подшипника	2
10	3993401002	Кольцо стопорное	4
11	3996861002	Корпус подшипников	1
12	3992100050	Маслоотражатель	1
13	3992000900	Втулка распорная	1
14	3993231002	Фланец упорный	1
15	3992002012	Кольцо упорное	2
16	3994801003	Экран маслосбрасывающий	1
17	3992430012	Втулка уплотнительная	1
18	3992200000	Винт	4
19	3992001005	Шайба	4
20	3994500012	Кольцо уплотнительное	1
21	3992134002	Крышка корпуса подшипника	1
22	3993101012	Пластина упорная	4
23	6117405082	Шайба	8
24	6111036183	Болт	8
25	3991122004	Ротор	1
26	201684-П29	Болт	4	94 ₽
27	312300-П2	Шайба	4	51 ₽
28	250517-П29	Гайка	4	15 ₽
29	6111030873	Болт	6
30	3994001022	Пластина упорная	3
31	3993201022	Пластина упорная	3
32	238Ф-1118158	Прокладка	1	264 ₽ аналог: 80 ₽
33	3996923511	Корпус турбины	1
34	310437-П	Шпилька	6	116 ₽

Примечания.
1 * На ТМ3 не производятся, см. Перечень производителей комплектующих к двигателям.
2 ** Применяемость см. Рис. 32.

наверх ↑

Рисунок 33 – Подвод воздуха к турбокомпрессору и отвод газов

Перечень сборочных единиц и деталей к рисунку 33

Группы моделей двигателей: 1 — 8486.10-02, 8486.10-03; 2 — 85226.10; 3 — 85227.10

№ поз.	Обозначение	Наименование	Кол-во по группам			Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	3	Цена	Заказ
1	8486-1118460	Патрубок выпускной верхний	1	—	—
2	8486-1118255-11	Труба соединительная	2	—	—	10 593 ₽
3	8486-1118258-10	Фланец патрубка	2	—	—	4 745 ₽
4	8486-1118261	Патрубок выпускной промежуточный	1	—	—	34 920 ₽
5	252136-П2	Шайба 10.ОТ	16	10	10	12 ₽
6	250517-П29	Гайка М10х1,25	9	6	6	15 ₽
7	250512-П29	Гайка М10	6	6	6	59 ₽
8	312300-П2	Шайба 10,5	6	6	6	51 ₽
9	8486-1118259-10	Патрубок выпускной нижний	1	—	—	23 328 ₽
9	8481-1118259-10	Патрубок выпускной нижний	—	1	1
10	8486-1118260-10	Прокладка выпускного патрубка	1	1	1	2 457 ₽
11	240Н-1115138	Хомут стяжной	2	2	2	уточняем
12	240-1115048	Рукав	1	1	1	670 ₽
13	8486-1118370	Патрубок всасывающий нижний	1	1	—
13	85227-1118370	Патрубок всасывающий нижний	—	—	1
14	250464-П29	Гайка М5	4	4	4	9 ₽
15	252006-П29	Шайба 10	10	10	10	6 ₽
16	201687-П27	Болт М10х1,25х55	4	4	4
17	8486-1118376-10	Прокладка	1	1	1
18	8486-1118380-10	Патрубок всасывающий верхний	1	1	1	31 142 ₽
19	8486-1118328-01	Хомут	2	2	2
20	8486-1118386	Рукав соединительный	1	1	1
21	200463-П29	Болт М10х1,25х90	3	—	—	127 ₽
22	201682-П29	Болт М10х1,25х40	3	—	—	100 ₽

наверх ↑

Рисунок 35 – Охладитель наддувочного воздуха

Перечень сборочных единиц и деталей к рисунку 35

Группы моделей двигателей: 1 — 8421.10, 8431.10, 8435.10, 8482.10; 2 — 8424.10, 8424.10-021, 8424.10-03, 8424.10-05, 8424.10-08; 3 — 8481.10-05; 4 — 8424.10-031, 8424.10-033, 8463.10; 5 — 8481.10-07, 8481.10-08, 8522.10; 6 — 8424.10-04, 8424.10-06, 8424.10-07, 8481.10, 8481.10-04; 7 — 8486.10-02, 8486.10-03; 8 — 85226.10

№ поз.	Обозначение	Наименование	Кол-во по группам	Цена
	8481-1170200	Охладитель наддувочного воздуха (в сборе)	гр. 1–2: — гр. 3: 1 гр. 4: — гр. 5–8: 1	197 757 ₽
	852-1170200	Охладитель наддувочного воздуха (в сборе)	гр. 1: — гр. 2: 1 гр. 3: — гр. 4: 1 гр. 5–8: —
1	2531116319	Кольцо 180-190-46-2-5	гр. 1: — гр. 2: 2 гр. 3–5: — гр. 6–8: 2
2	8401-1170220-01	Элемент охлаждающий охладителя со втулкой и уплотнителем (в сборе)	гр. 1: — гр. 2: 1 гр. 3–5: — гр. 6–8: 1	уточняем
3	8401-1170254-10	Уплотнитель элемента^*	гр. 1: — гр. 2–8: 4
4	8401-1170256-01	Сетка защитная охладителя	гр. 1: — гр. 2: 1 гр. 3–5: 8 гр. 6–8: 1	739 ₽
5	8423-1170276-10	Прокладка крышки	гр. 2: —1 гр. 3: 4 гр. 4–8: 1
6	8423-1170270-20	Крышка охладителя (в сборе)	гр. 1: — гр. 2: 1 гр. 3–5: 4 гр. 6–8: 1	9 609 ₽
7	252005-П29	Шайба 8	гр. 1: — гр. 2: 13 гр. 3–5: 1 гр. 6–8: 13	10 ₽
8	252135-П2	Шайба 8.Т	гр. 2: —13 гр. 3–5: — гр. 6–8: 13	3 ₽
9	250511-П29	Гайка М8×1-6Н	гр. 2: —7 гр. 3–5: 1 гр. 6–8: 7	16 ₽
10	852-1170278	1,25−3h Шпилька М8× ×40 1−6g^**	гр. 1: — гр. 2: 2 гр. 3–5: 1 гр. 6–8: 2
11	216531-П29	1,25−3h Шпилька М8× ×35 1−6g^**	гр. 1: — гр. 2: 5 гр. 3–5: 6 гр. 6–8: 5	257 ₽
12	852-1170210	Корпус охладителя (в сборе)	гр. 1: — гр. 2–8: 1	43 266 ₽
13	8423-1170326-10	Кронштейн крепления охладителя	гр. 1–2: — гр. 3: 1 гр. 4: — гр. 5: 1 гр. 6–8: —
13	8423-1170326-20	Кронштейн крепления охладителя	гр. 1: — гр. 2: 1 гр. 3: — гр. 4: 1 гр. 5: — гр. 6: 1 гр. 7–8: —
13	8481-1170326	Кронштейн крепления охладителя	гр. 1–7: — гр. 8: 1
13	8486-1170326-10	Кронштейн крепления охладителя	гр. 1–6: — гр. 7: 1 гр. 8: —	17 441 ₽
14	250517-П29	Гайка М10×1,25-6Н	гр. 1: — гр. 2–8: 4	15 ₽
15	252136-П2	Шайба 10.ОТ	гр. 2: —8 гр. 3–8: 8	12 ₽
16	201678-П29	Болт М10×1,25-6g×30	гр. 1: — гр. 2–3: 4 гр. 4–5: 1 гр. 6–8: 4
17	216533-П29	1,5−3n Шпилька М10× ×25 1,25−6g^*	гр. 1: — гр. 2–8: 4	75 ₽
18	8423-1170298-10	Прокладка бачка	гр. 1: — гр. 2–8: 1
19	8423-1170294-30	Бачок охладителя	гр. 2: —— гр. 3–5: — гр. 6–8: 1	6 268 ₽
19	8424-1170294	Бачок охладителя	гр. 2: —1 гр. 3–5: 1 гр. 6–8: —
20	316121-П29	Пробка К 1/4”	гр. 1: — гр. 2–8: 1	90 ₽ аналог: 90 ₽
21	201460-П29	Болт М8-6g×30	гр. 1: — гр. 2–8: 6	7 ₽
22	8424-1115048	Рукав соединительный	гр. 1: — гр. 2–8: 1
23	238Ф-1115138	Хомут стяжной	гр. 1: — гр. 2–8: 2

Примечания.
1 * Входит в узел поз. 2
2 ** Входит в узел поз. 12
Примечание - * Входит в узел поз. 12

наверх ↑

Рисунок 36 – Рама глушителя

Перечень сборочных единиц и деталей к рисунку 36

Группы моделей двигателей: 1 — 8486.10-02, 8486.10-03; 2 — 85226.10, 85227.10

№ поз.	Обозначение	Наименование	Кол-во по группам		Цена	Заказ
№ поз.	Обозначение	Наименование	1	2	Цена	Заказ
1	8486-1212010-10	Рама глушителя	1	—
1	8481-1212010-20	Рама глушителя	—	1
2	8486-1212050-10	Кронштейн рамы	4	2	5 442 ₽
3	8486-1212060	Болт крепления головки цилиндра	8	4
4	312693-П29	Шайба	8	4
5	201577-П29	Болт М12х1,25х80	5	3
6	252137-П2	Шайба 12.ОТ	5	3	15 ₽
7	252007-П29	Шайба 12	5	3	8 ₽

наверх ↑

← Содержание каталога | 4. Система питания топливом | 6. Система охлаждения и привод вентилятора →

ООО АСТ76

(4852)78-92-78

Найти продукцию
