Рисунки раздела:
- Рисунок 9 – Головка цилиндров
- Рисунок 10 – Крышка головки цилиндров
- Рисунок 15 – Вал распределительный
- Рисунок 16 – Привод клапанов
Рисунок 9 – Головка цилиндров
Перечень сборочных единиц и деталей к рисунку 9
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1003206-10 | Прокладка головки цилиндров | 1 | 5 176 ₽ аналог: 1 725 ₽ | |
| 2 | 536-1003010-10 | Головка цилиндров с клапанами | 1 | 202 762 ₽ | |
| 9 | 536-1003012-10 | Головка цилиндров с седлами и втулками | 1 | 166 297 ₽ | |
| 10 | 5340-1007012 | Клапан выпускной | 12 | 2 559 ₽ аналог: 495 ₽ | |
| 11 | 5340-1007024 | Тарелка пружины клапана | 24 | 59 ₽ | |
| 12 | 5340-1007028 | Сухарь клапана | 48 | 29 ₽ | |
| 13 | 5340-1007020 | Пружина клапана | 24 | 127 ₽ | |
| 14 | 5340-1007262 | Манжета уплотнительная клапана | 24 | 187 ₽ аналог: 27 ₽ | |
| 15 | 5340-1007025 | Шайба опорная пружины клапана | 24 | 21 ₽ | |
| 16 | 5340-1007010 | Клапан впускной | 12 | 1 744 ₽ аналог: 345 ₽ | |
| 3 | 5340-1003330-10 | Рым задний правый | 1 | 378 ₽ | |
| 4 | 5340-1003331 | Рым задний левый | 1 | 828 ₽ | |
| 5 | 5340-1003016 | Болт крепления головки цилиндров М15х2.0-6gх180-10.9 | 26 | 501 ₽ | |
| 6 | 5340-1003329 | Болт М14х1.5-6gх32 | 6 | 89 ₽ | |
| 7 | 5340-1003328 | Шайба 14 | 6 | 23 ₽ | |
| 8 | 5340-1003332 | Рым передний | 1 | 488 ₽ |

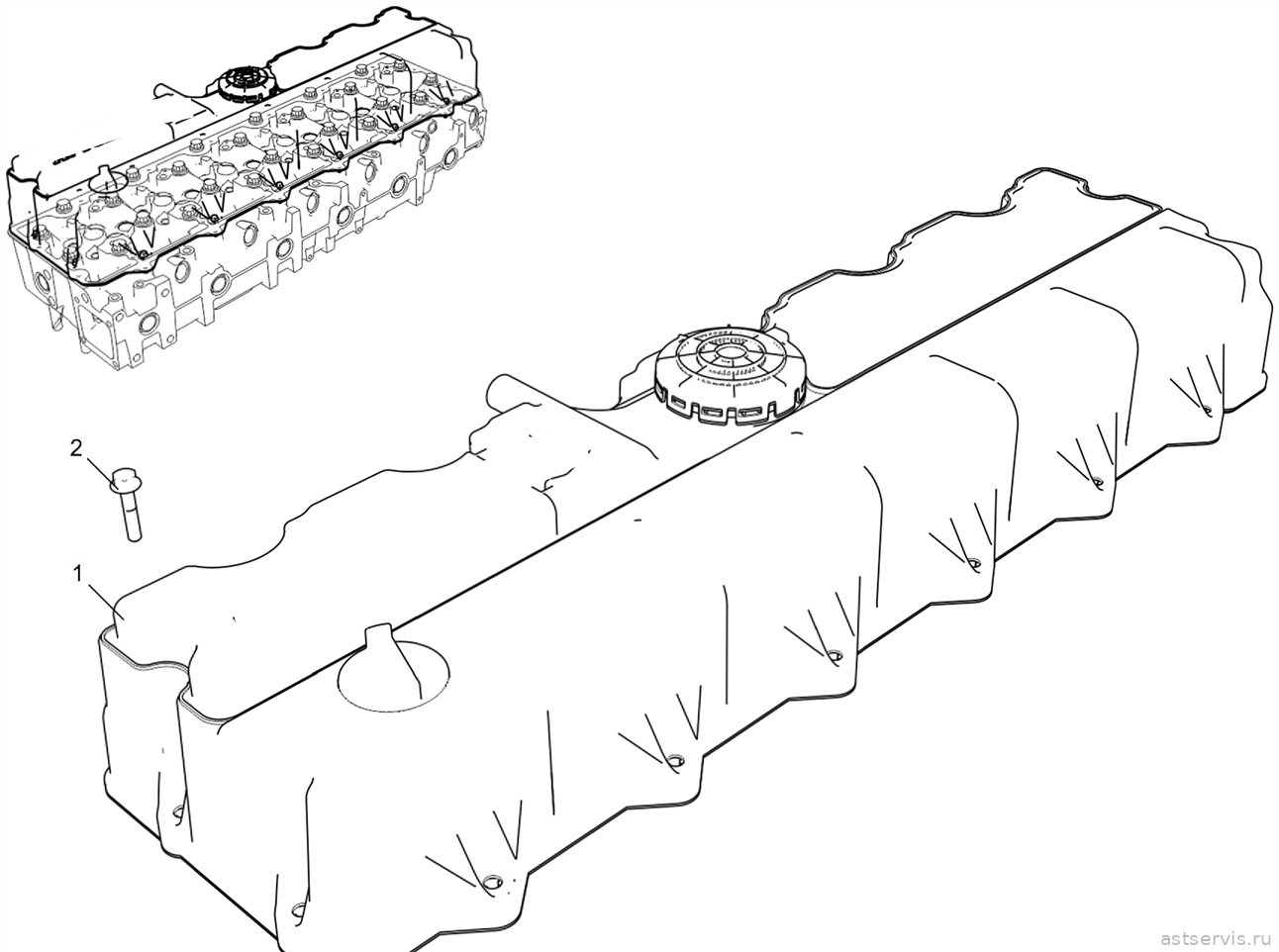

Рисунок 10 – Крышка головки цилиндров
Перечень сборочных единиц и деталей к рисунку 10
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1003260-11 | Крышка головки цилиндров | 1 | уточняем | |
| 2 | 8.9228 | Болт М6-6gх30-8.8 DIN EN 1665 9990002943 | 16 |

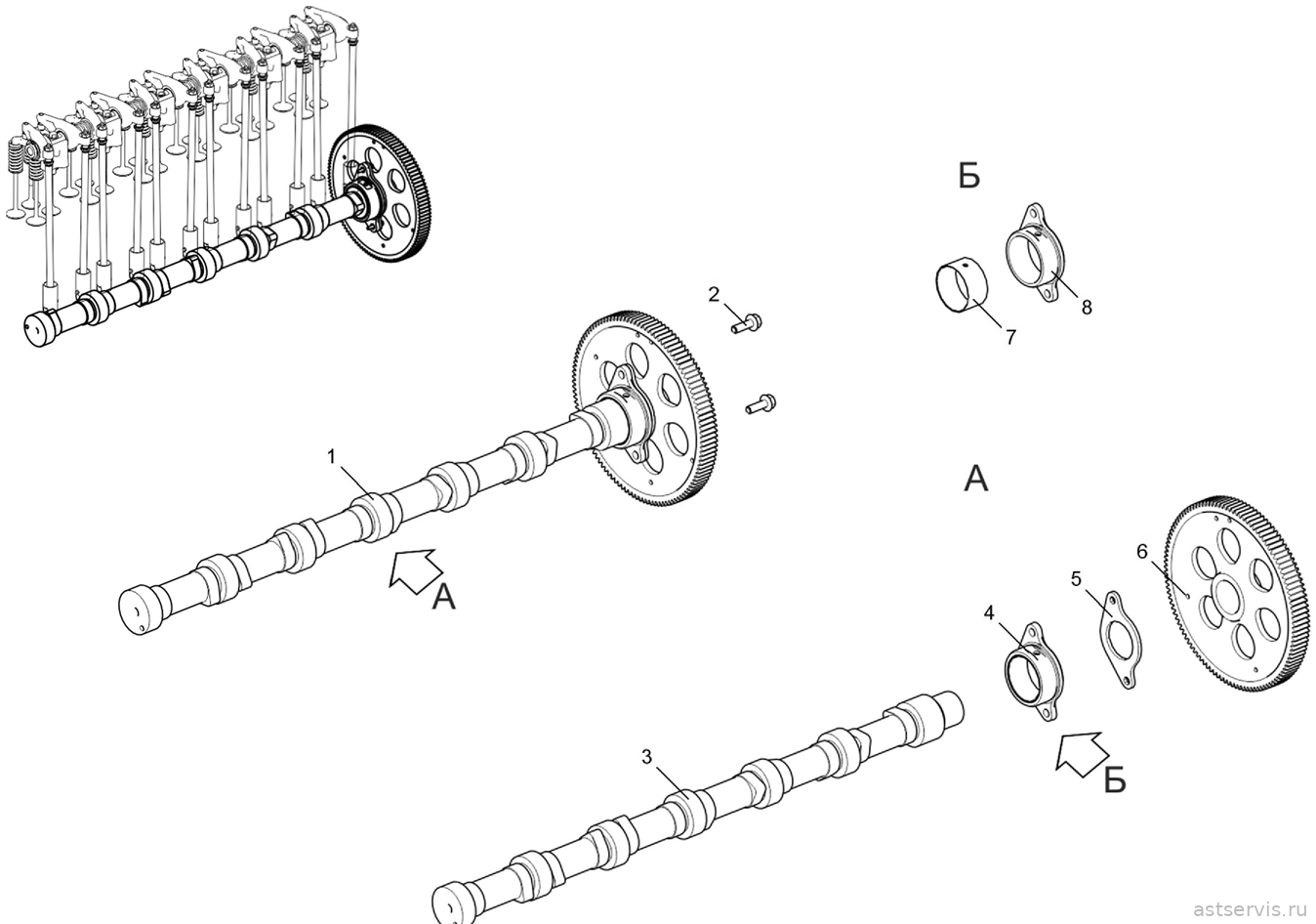

Рисунок 15 – Вал распределительный
Перечень сборочных единиц и деталей к рисунку 15
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1006010 | Вал распределительный | 1 | 33 219 ₽ | |
| 3 | 536-1006015 | Вал распределительный | 1 | уточняем | |
| 4 | 5340-1006032 | Подшипник распределительного вала | 1 | 1 538 ₽ | |
| 7 | 5340-1006034 | Втулка распределительного вала задняя | 1 | 714 ₽ | |
| 8 | 5340-1006033 | Корпус подшипника распределительного вала | 1 | ||
| 5 | 5340-1006236 | Фланец упорный распределительного вала | 1 | 349 ₽ | |
| 6 | 536-1006214 | Шестерня распределительного вала | 1 | уточняем | |
| 2 | 8.9243 | Болт М10-6gх30-8.8 9990002628 | 2 |

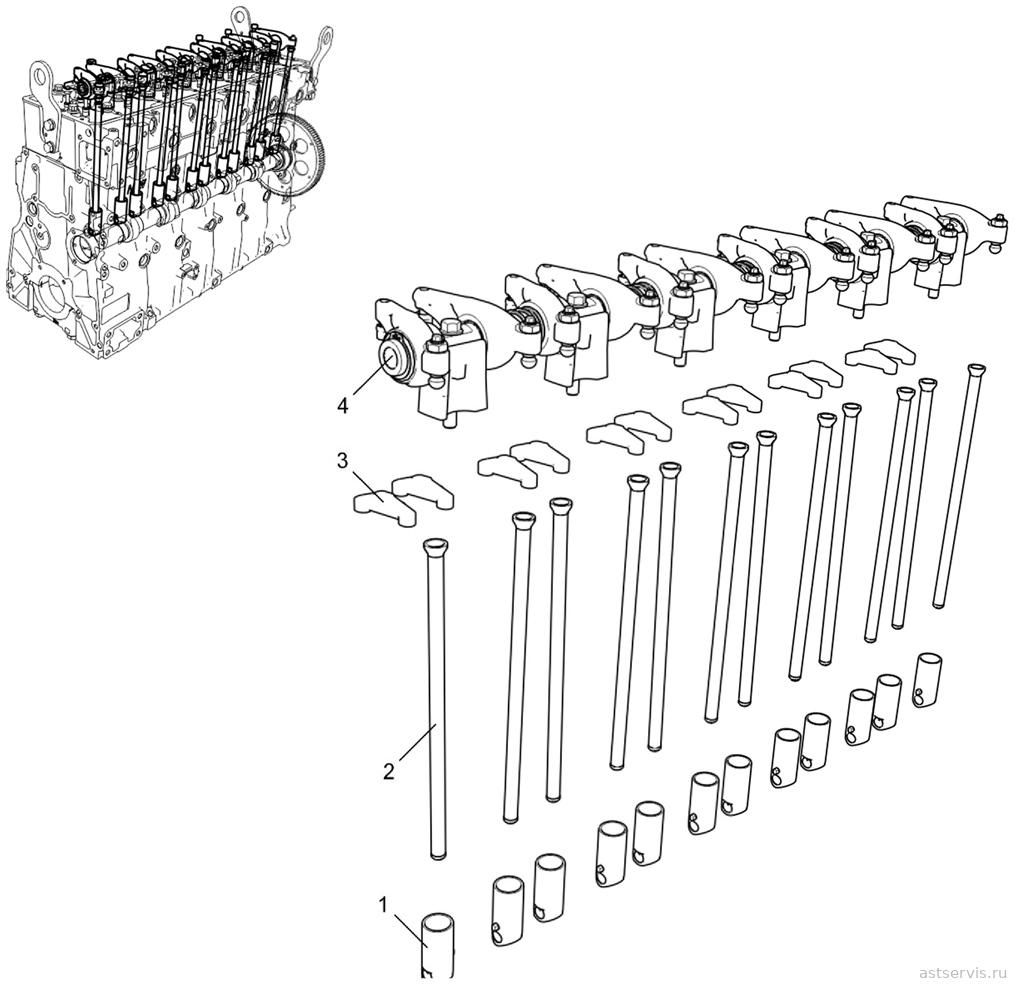

Рисунок 16 – Привод клапанов
Перечень сборочных единиц и деталей к рисунку 16
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1007180 | Толкатель | 12 | уточняем аналог: 1 125 ₽ | |
| 2 | 5340-1007174 | Штанга | 12 | уточняем аналог: 315 ₽ | |
| 3 | 5340-1007212 | Траверса | 12 | 691 ₽ | |
| 4 | 536-1007090 | Ось с коромыслами и стойками | 1 | уточняем |
