Рисунки раздела:
- Рисунок 19 – Картер масляный
- Рисунок 20 – Указатель уровня масла
- Рисунок 21 – Насос масляный
- Рисунок 22 – Модуль сервисный

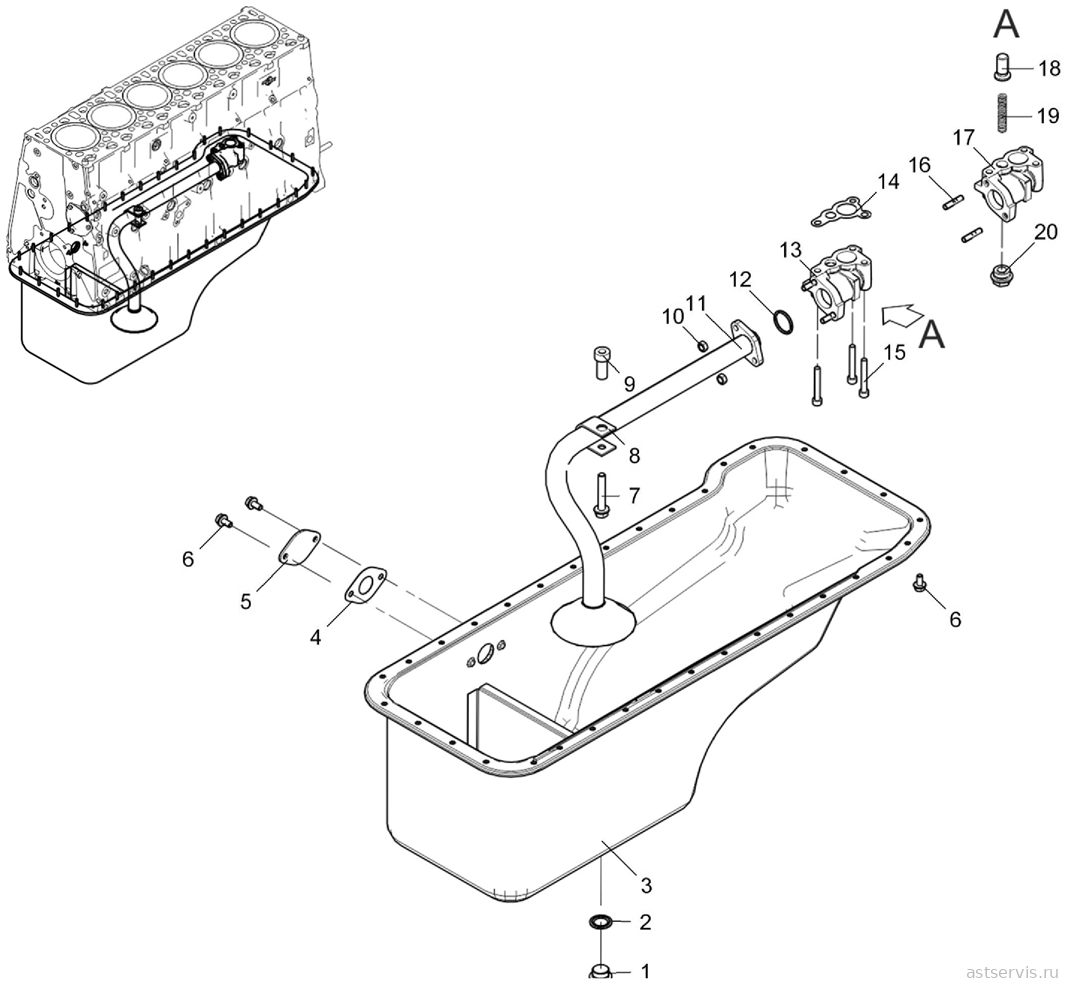

Рисунок 19 – Картер масляный
Перечень сборочных единиц и деталей к рисунку 19
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 316114-П29 | Пробка | 1 | уточняем | |
| 2 | 650-1009404 | Прокладка стандарт RENAULT 22 01 0435 | 1 | уточняем | |
| 3 | 536-1009010 | Картер масляный в сборе | 1 | ||
| 4 | 236-1014272 | Прокладка | 3 | 12 ₽ | |
| 5 | 238Н-1002402 | Заглушка плоская | 1 | 158 ₽ | |
| 6 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 34 | ||
| 7 | 8.9187 | Болт M10-6gx60-8.8 9990002634 | 1 | ||
| 8 | 5340-1011322 | Скоба | 1 | 59 ₽ | |
| 9 | 5340-1011323 | Втулка крепления трубы | 1 | 153 ₽ | |
| 10 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | 16 ₽ | |
| 11 | 536-1011398 | Труба всасывающая с маслозаборником | 1 | 1 889 ₽ | |
| 12 | 5340-1009294 | Кольцо уплотнительное | 1 | 39 ₽ | |
| 13 | 5340-1011048-01 | Клапан редукционный в сборе | 1 | 2 597 ₽ | |
| 16 | 216235-П29 | Шпилька М8 1.25-Сп/1-4hx22 12/15 | 2 | 34 ₽ | |
| 17 | 5340-1011050-01 | Корпус редукционного клапана | 1 | 1 030 ₽ | |
| 18 | 236-1011364-Б | Плунжер предохранительного клапана | 1 | 972 ₽ | |
| 19 | 5340-1011058-10 | Пружина редукционного клапана | 1 | 116 ₽ | |
| 20 | 5340-1011370-10 | Пробка М24х1.5 | 1 | 312 ₽ | |
| 14 | 5340-1011296 | Прокладка редукционного клапана | 1 | 43 ₽ | |
| 15 | 8.9091 | Винт М8-6gх55-8.8 9990001151 | 3 |

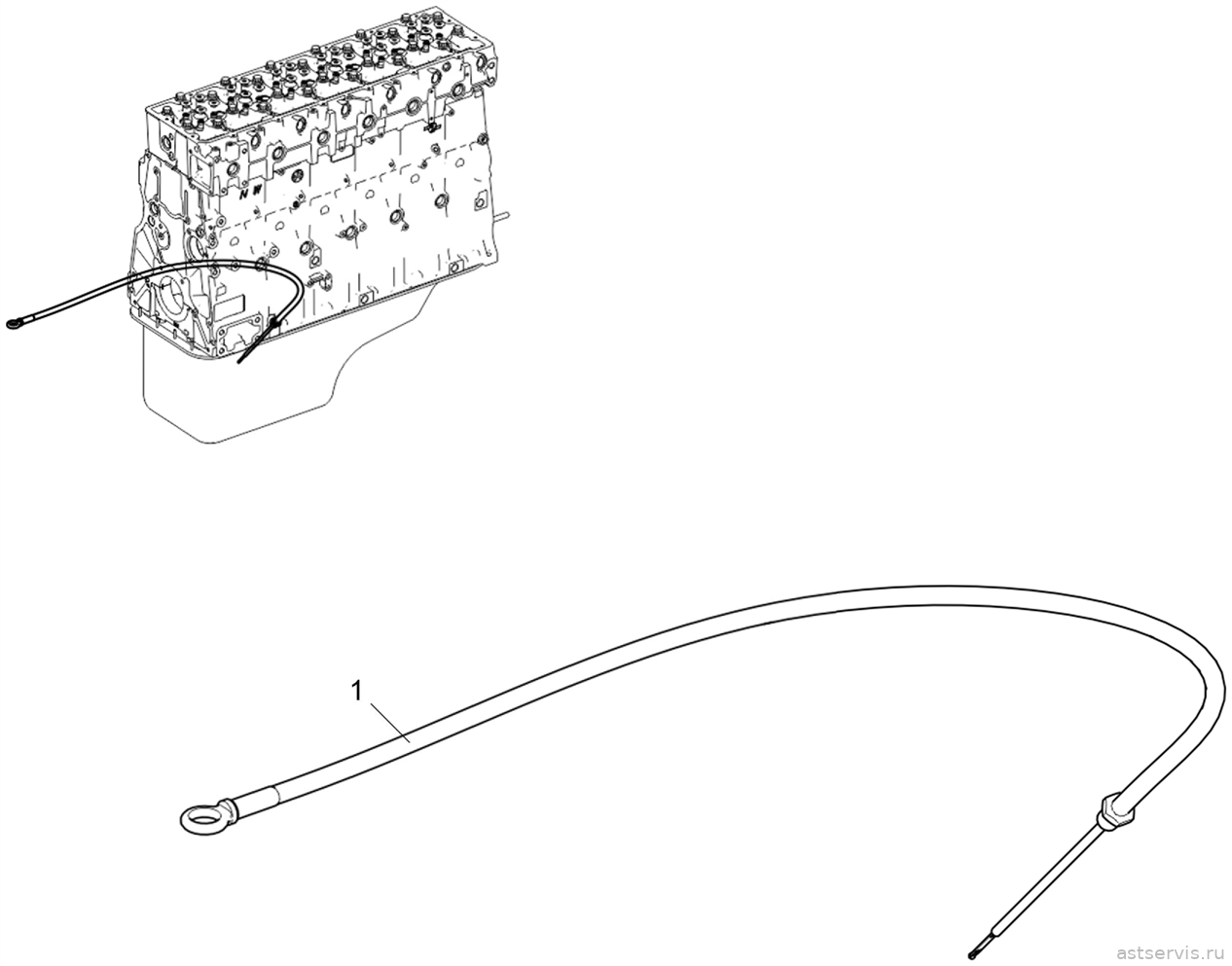

Рисунок 20 – Указатель уровня масла
Перечень сборочных единиц и деталей к рисунку 20
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1009047 | Указатель уровня масла | 1 | уточняем |

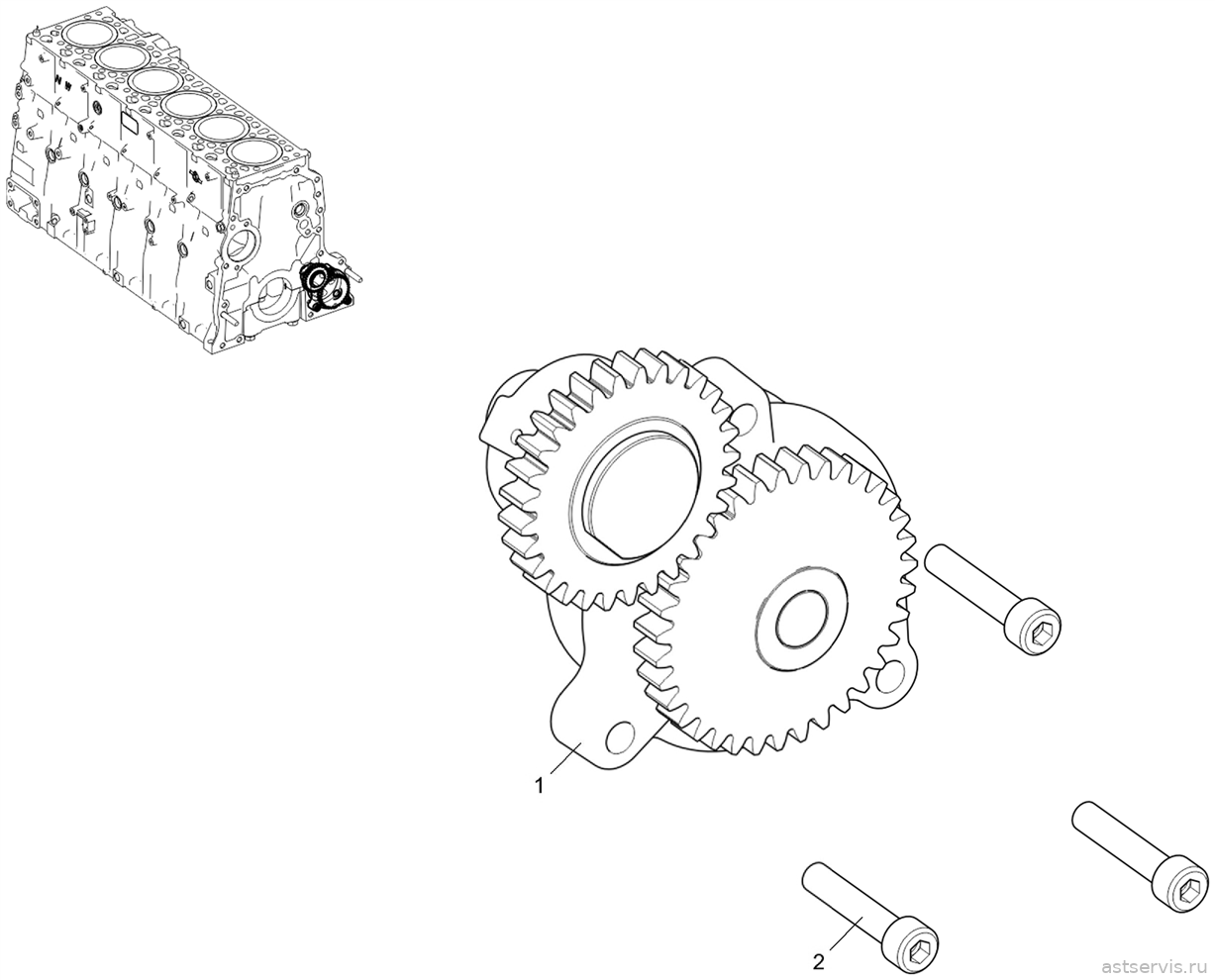

Рисунок 21 – Насос масляный
Перечень сборочных единиц и деталей к рисунку 21
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1011014 | Насос масляный | 1 | уточняем | |
| 2 | 8.9090 | Винт М8-6gх40-8.8 9990001148 | 3 |
Рисунок 22 – Модуль сервисный
Перечень сборочных единиц и деталей к рисунку 22
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1012075 | Фильтр масляный W 11 102С | 1 | уточняем | |
| 2 | 5340-1013682-10 | Прокладка сервисного модуля | 1 | 371 ₽ | |
| 3 | 536-1013590-10 | Модуль сервисный | 1 | ||
| 7 | 8.9110 | Болт М8-6gх60-8.8 9990002546 | 4 | ||
| 8 | 5340-1012012 | Корпус масляного фильтра с клапаном теплообменника | 1 | уточняем | |
| 26 | 5340-1012127 | Штуцер | 1 | 486 ₽ | |
| 27 | 5340-1012020 | Корпус масляного фильтра | 1 | уточняем | |
| 28 | 840-1011364 | Клапан | 1 | 183 ₽ | |
| 29 | 5340-1013397 | Пружина перепускного клапана теплообменника | 1 | 81 ₽ | |
| 30 | 236-1011371 | Прокладка | 1 | 79 ₽ | |
| 31 | 5340-1013629 | Пробка клапана | 1 | 48 ₽ | |
| 9 | 8.9064 | Болт М8-6gх30-8.8 9990002540 | 2 | ||
| 10 | 5340-1012100 | Прокладка корпуса масляного фильтра | 1 | 108 ₽ | |
| 11 | 5340-1013600-10 | Модуль сервисный | 1 | 40 069 ₽ | |
| 32 | 316186-П29 | Пробка М24х1.5 | 2 | 180 ₽ | |
| 33 | 312768-П | Прокладка 24х30х2 МН3138-62 | 2 | 127 ₽ | |
| 34 | 5340-1011057-10 | Пружина дифференциального клапана | 1 | 99 ₽ | |
| 35 | 5340-1011055-10 | Клапан дифференциальный | 1 | 833 ₽ | |
| 36 | 5340-1013601 | Корпус сервисного модуля | 1 | ||
| 37 | 313457-П2 | Штифт 8х12 | 2 | 48 ₽ | |
| 12 | 5340-1013684 | Прокладка теплопередающего элемента | 2 | 79 ₽ | |
| 13 | 536-1013650 | Элемент теплопередающий | 1 | ||
| 14 | 5340-1307048 | Прокладка водяного насоса | 1 | уточняем аналог: 72 ₽ | |
| 15 | 536-1307010-10 | Насос водяной | 1 | ||
| 16 | 8.9062 | Болт М8-6gх25-8.8 9990002539 | 13 | ||
| 17 | 8.9094 | Болт М8-6gх40-8.8 9990002542 | 4 | ||
| 18 | 5340-1303130-10 | Патрубок отводящий | 1 | 1 929 ₽ | |
| 19 | 8.8831 или 8.8832 | Термостат Т 117-1306100-05 или Термостат ТС 107-1306100-05M | 2 | ||
| 20 | 658-1306054-01 | Уплотнитель термостата | 2 | 100 ₽ аналог: 38 ₽ | |
| 21 | 5340-1013762-10 | Прокладка | 1 | 57 ₽ | |
| 22 | 5340-1013758-10 | Заглушка | 1 | 154 ₽ | |
| 23 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 24 | 5340-1303121-10 | Прокладка патрубка | 1 | 68 ₽ | |
| 25 | 5340-1303208-10 | Патрубок подводящий | 1 | 1 247 ₽ | |
| 4 | 8.9177 | Болт М10-6gх80-8.8 9990002637 | 7 | ||
| 5 | 8.9347 | Болт М10-6gх120-8.8 | 1 | ||
| 6 | 8.9245 | Болт М10-6gх45-8.8 9990002631 | 3 |
