Рисунки раздела:
- Рисунок 23 – Трубопроводы топливные
- Рисунок 24 – ТНВД
- Рисунок 25 – Форсунки
- Рисунок 29 – ФТОТ (фильтр тонкой очистки топлива)

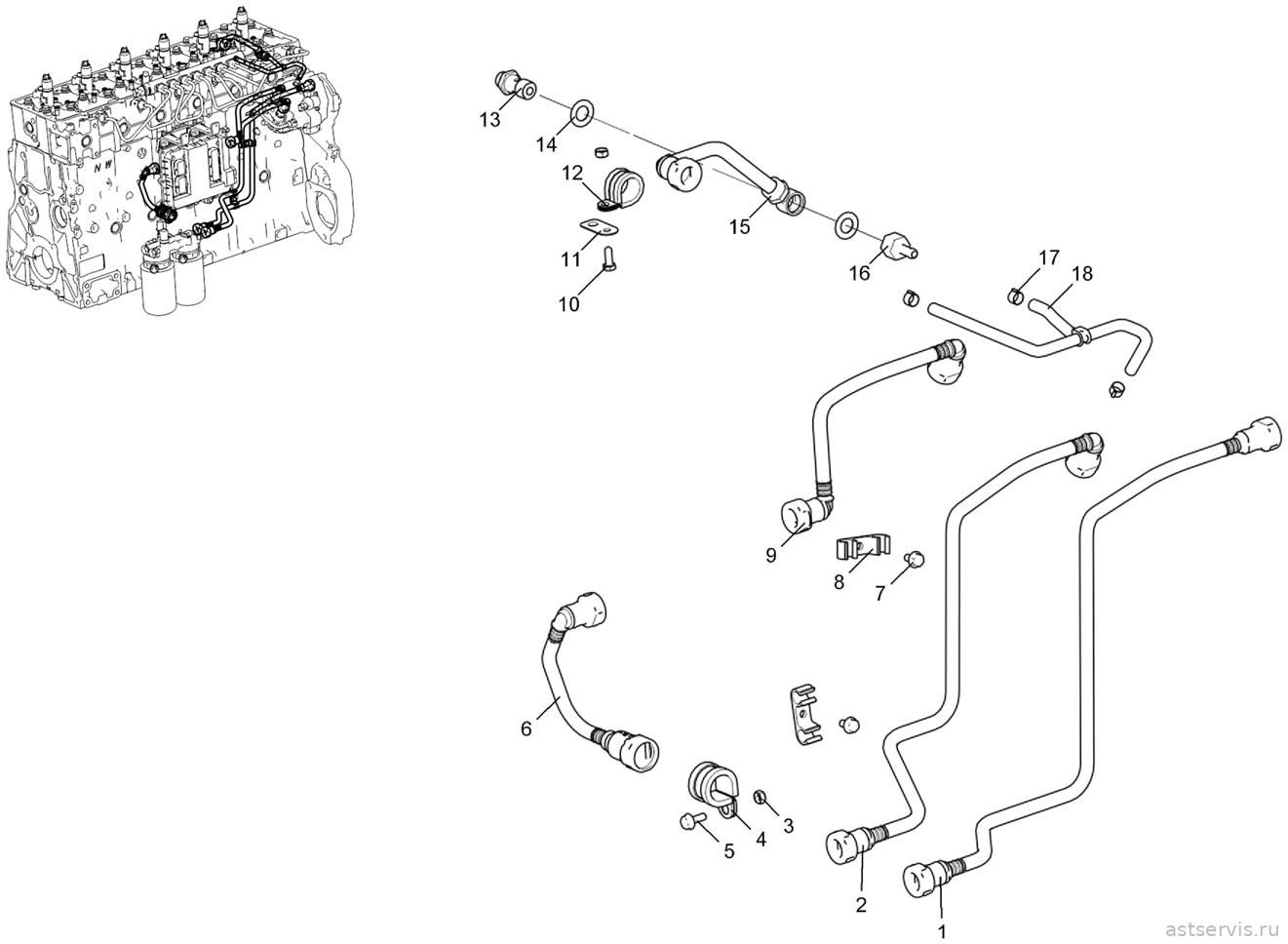

Рисунок 23 – Трубопроводы топливные
Перечень сборочных единиц и деталей к рисунку 23
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1104426 | Трубка подвода топлива к насосу высокого давления | 1 | 1 397 ₽ | |
| 2 | 536-1104422 | Трубка подвода топлива к фильтру | 1 | 1 443 ₽ | |
| 3 | 250508-П29 | Гайка М6х1-6Н ОСТ 37.001.124-93 | 2 | 9 ₽ | |
| 4 | 8.9305 | Хомут RSGU 1.24/20W1 | 1 | ||
| 5 | 8.9225 | Болт М6-6gх16-8.8 9990002940 | 1 | ||
| 6 | 536-1104410 | Трубка подвода топлива к двигателю | 1 | 2 000 ₽ | |
| 7 | 8.9088 | Болт М6-6gх12-8.8 | 2 | ||
| 8 | 5340-1104630 | Держатель трубок | 2 | 115 ₽ | |
| 9 | 5340-1104416 | Трубка подвода топлива к топливоподкачивающему насосу | 1 | 1 500 ₽ | |
| 10 | 201418-П29 | Болт М6х1-6gх16 ОСТ 37.001.124-93 | 1 | 7 ₽ | |
| 11 | 5340-3724155 | Кронштейн кляммера | 1 | 52 ₽ | |
| 12 | 8.9298 | Хомут RSGU 1.21/15W1 | 1 | ||
| 13 | 5340-1104349-01ГМ | Штуцер | 1 | 432 ₽ | |
| 14 | 8.9214 | Шайба резинометаллическая | 2 | ||
| 15 | 536-1104382-10 | Трубка слива топлива с двигателя | 1 | 1 637 ₽ | |
| 16 | 5340-1104380 | Наконечник штуцера | 1 | 183 ₽ | |
| 17 | 8.8859 | Хомут червячный TORRO 8-12/7.5-C7 | 3 | ||
| 18 | 536-1104378 | Топливопроводы дренажные | 1 | 1 021 ₽ |

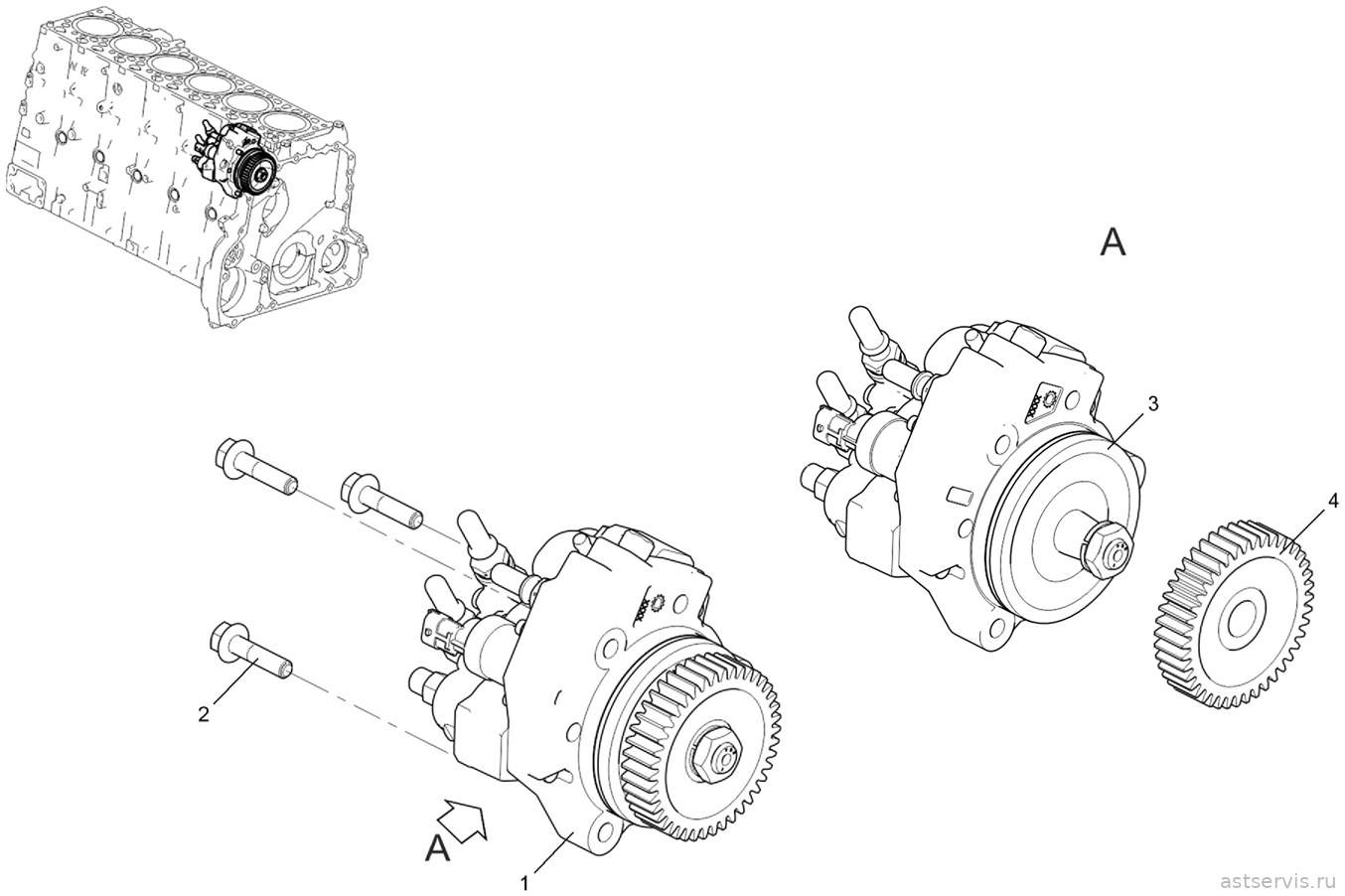

Рисунок 24 – ТНВД
Перечень сборочных единиц и деталей к рисунку 24
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1111008 | ТНВД в сборе с шестерней | 1 | уточняем | |
| 3 | 5340-1111010 | ТНВД | 1 | уточняем | |
| 4 | 5340-1111656 | Шестерня ТНВД | 1 | уточняем | |
| 2 | 8.9244 | Болт М10-6gх40-8.8 9990002630 | 3 |

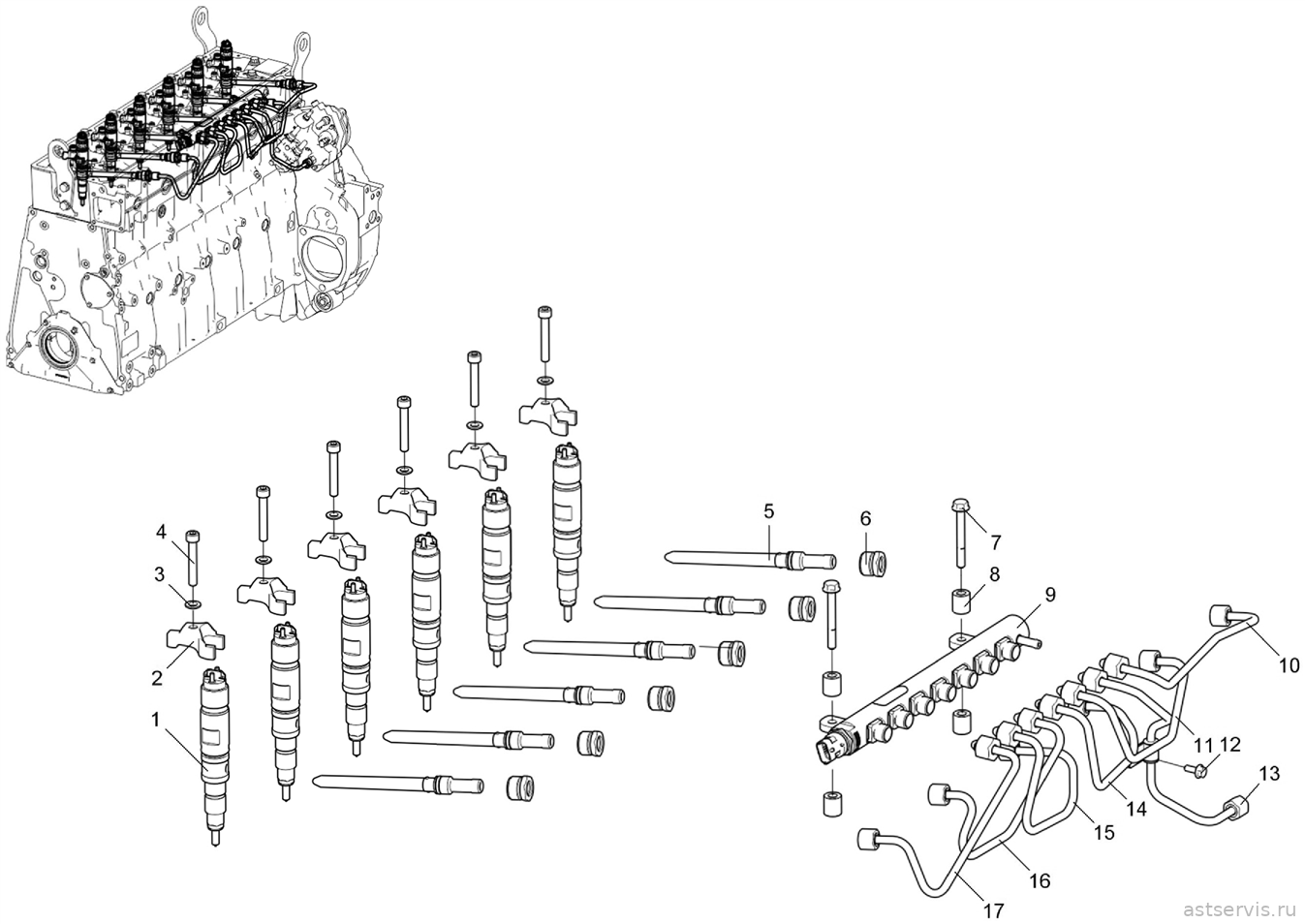

Рисунок 25 – Форсунки
Перечень сборочных единиц и деталей к рисунку 25
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1112010 | Форсунка | 6 | уточняем аналог: 13 200 ₽ | |
| 2 | 5340-1112163 | Скоба крепления форсунки | 6 | 676 ₽ | |
| 3 | 312356-П29 | Шайба сферическая | 6 | 37 ₽ | |
| 4 | 8.9339 | Винт М8-6gх50-8.8 | 6 | ||
| 5 | 5340-1112150 | Штуцер боковой | 6 | уточняем | |
| 6 | 5340-1112173 | Гайка штуцера | 6 | 512 ₽ | |
| 7 | 8.9110 | Болт М8-6gх60-8.8 9990002546 | 2 | ||
| 8 | 5340-1112550 | Втулка | 4 | 67 ₽ | |
| 9 | 536-1112303 | Рампа | 1 | уточняем | |
| 10 | 536-1112406-10 | Трубка высокого давления шестого цилиндра | 1 | уточняем | |
| 11 | 536-1112405-10 | Трубка высокого давления пятого цилиндра | 1 | уточняем | |
| 12 | 8.9225 | Болт М6-6gх16-8.8 9990002940 | 1 | ||
| 13 | 536-1112407-10 | Трубка высокого давления ТНВД | 1 | уточняем | |
| 14 | 536-1112404-10 | Трубка высокого давления четвертого цилиндра | 1 | уточняем | |
| 15 | 536-1112403-10 | Трубка высокого давления третьего цилиндра | 1 | уточняем | |
| 16 | 536-1112402-10 | Трубка высокого давления второго цилиндра | 1 | уточняем | |
| 17 | 536-1112401-10 | Трубка высокого давления первого цилиндра | 1 | уточняем |
Рисунок 29 – ФТОТ (фильтр тонкой очистки топлива)
Перечень сборочных единиц и деталей к рисунку 29
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1117010-20 | Фильтр тонкой очистки топлива с подогревателем | 1 | 7 731 ₽ | |
| 4 | 536-1117075 | Фильтр сменный WDK 940/1 | 2 | уточняем | |
| 5 | 5340-1117302 | Подогреватель топлива | 2 | 3 333 ₽ | |
| 6 | 5340-1117097-20 | Штуцер | 2 | 387 ₽ | |
| 7 | 5340-1117304 или 5340-1117304-01 | Кольцо уплотнительное | 2 | 129 ₽ | |
| 8 | 536-1117012 | Корпус топливного фильтра с ввертышами | 1 | 1 466 ₽ | |
| 9 | 312333-П | Шайба плоская 16х2х25 | 2 | 139 ₽ | |
| 10 | 316172-П29 | Пробка М16х1.5 | 2 | 191 ₽ | |
| 11 | 5340-1117300 | Термоконтакт | 1 | 3 859 ₽ | |
| 12 | 46 9117 4601 | Шарик 6.35-60 ГОСТ 3722-81 | 1 | 3 ₽ | |
| 13 | 250610-П29 | Гайка М8х1.25-6H ОСТ 37.001.124-93 | 1 | 12 ₽ | |
| 14 | 5340-1117147 | Клапан | 1 | уточняем | |
| 15 | 313893-П | Заглушка | 1 | 10 ₽ | |
| 16 | 216502-П29 | Шпилька М6 1-Сп/1-4hx16 12/12 | 2 | 60 ₽ | |
| 17 | 5340-1117017 | Штуцер | 2 | 194 ₽ | |
| 2 | 5340-1117152-10 | Кронштейн топливного фильтра | 1 | уточняем | |
| 3 | 8.9234 | Болт М8-6gх20-8.8 9990002538 | 5 |
