Рисунки раздела:
- Рисунок 17 – Коллектор выпускной (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
- Рисунок 18 – Коллектор выпускной (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
- Рисунок 26 – Тракт впускной (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
- Рисунок 27 – Тракт впускной (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
- Рисунок 28 – Трубы отводящие
- Рисунок 30 – ТКР (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
- Рисунок 31 – ТКР (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
- Рисунок 32 – Патрубок всасывающий
- Рисунок 33 – Система рециркуляции ОГ (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
- Рисунок 42 – Тормоз моторный

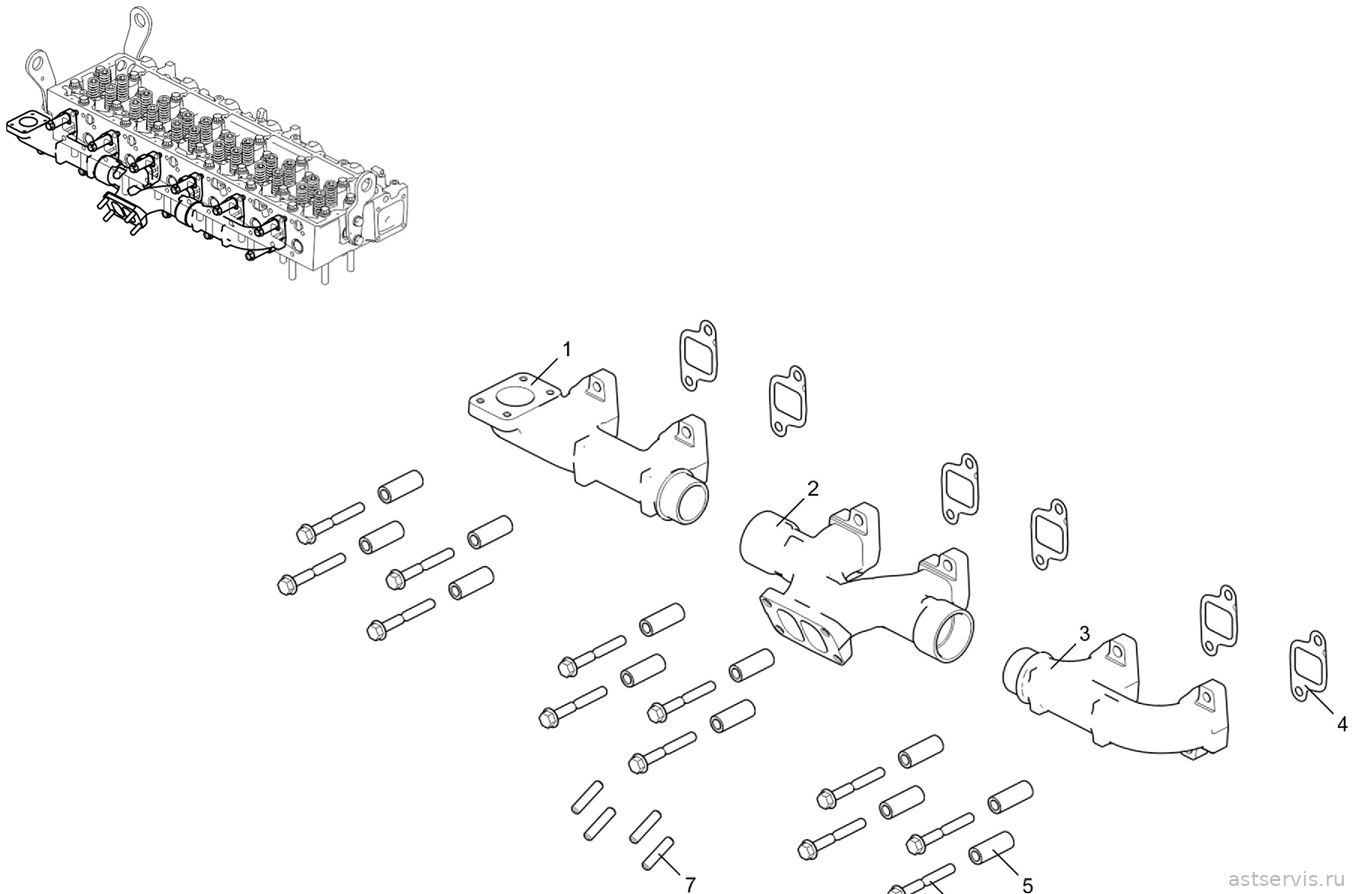

Рисунок 17 – Коллектор выпускной (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
Перечень сборочных единиц и деталей к рисунку 17
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1008026 | Коллектор выпускной передний левый | 1 | ||
| 2 | 5340-1008024 | Коллектор выпускной средний | 1 | ||
| 3 | 5340-1008022 | Коллектор выпускной передний | 1 | 3 329 ₽ | |
| 4 | 5340-1008027 | Прокладка выпускного коллектора | 6 | уточняем | |
| 5 | 5340-1008510 | Втулка болта крепления | 12 | 153 ₽ | |
| 6 | 5340-1008504 | Болт М10-6gх80 | 12 | 739 ₽ | |
| 7 | 5340-1118188 | Шпилька М10 | 4 |

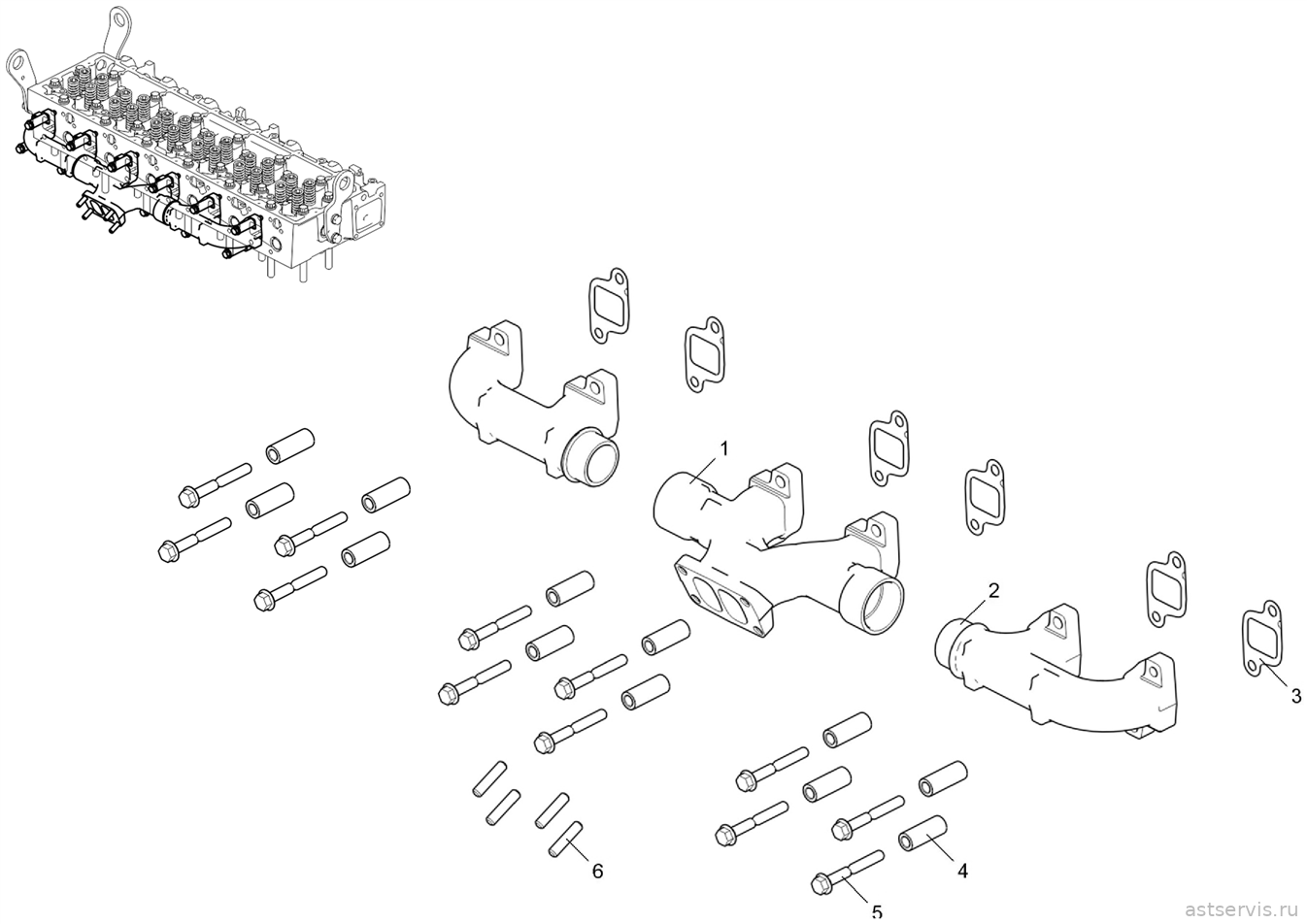

Рисунок 18 – Коллектор выпускной (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
Перечень сборочных единиц и деталей к рисунку 18
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1008024 | Коллектор выпускной средний | 1 | ||
| 2 | 5340-1008022 | Коллектор выпускной передний | 2 | 3 329 ₽ | |
| 3 | 5340-1008027 | Прокладка выпускного коллектора | 6 | уточняем | |
| 4 | 5340-1008510 | Втулка болта крепления | 12 | 153 ₽ | |
| 5 | 5340-1008504 | Болт М10-6gх80 | 12 | 739 ₽ | |
| 6 | 5340-1118188 | Шпилька М10 | 4 |

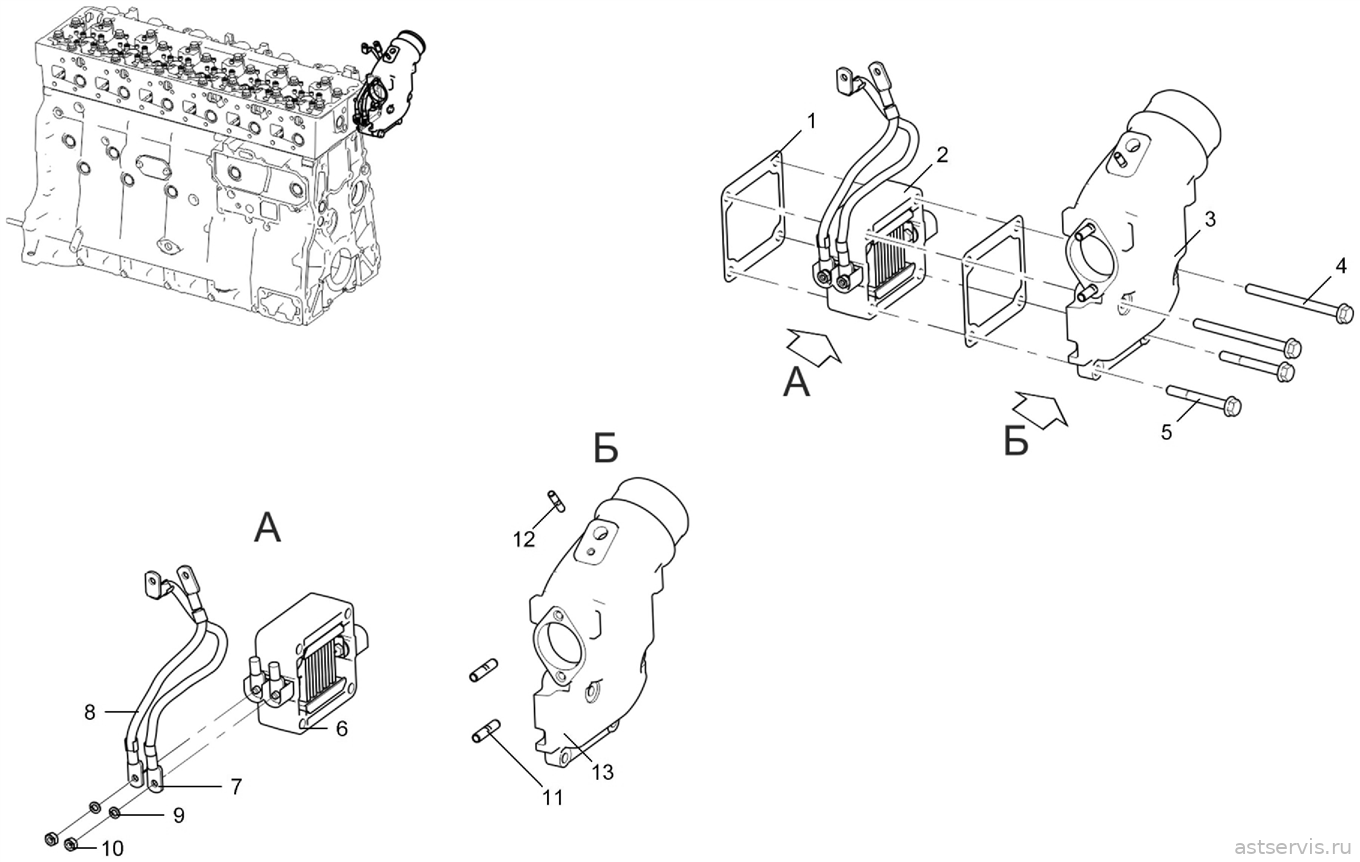

Рисунок 26 – Тракт впускной (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
Перечень сборочных единиц и деталей к рисунку 26
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1115026 | Прокладка | 2 | 114 ₽ аналог: 104 ₽ | |
| 2 | 5340-3770010 | Предпусковой подогреватель с проводами | 1 | 6 726 ₽ | |
| 6 | 5340-3770015 | Предпусковой подогреватель | 1 | уточняем | |
| 7 | 5340-3770041 | Провод подогревателя-реле | 1 | ||
| 8 | 5340-3770042 | Провод подогревателя-масса | 1 | ||
| 9 | 252154-П | Шайба пружинная 6х1х10 | 2 | ||
| 10 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | 2 | 9 ₽ | |
| 3 | 5340-1115012-10 | Патрубок впускной | 1 | 2 145 ₽ | |
| 11 | 216234-П29 | Шпилька М8 1.25-3h/1-6gx20 14/16 | 2 | 236 ₽ | |
| 12 | 216502-П29 | Шпилька М6 1-Сп/1-4hx16 12/12 | 1 | 60 ₽ | |
| 13 | 5340-1115020-10 | Патрубок впускной | 1 | ||
| 4 | 8.9348 | Болт М8-6gх100-8.8 7703002209 | 2 | ||
| 5 | 8.9104 | Болт М8-6gх65-8.8 9990002547 | 2 |

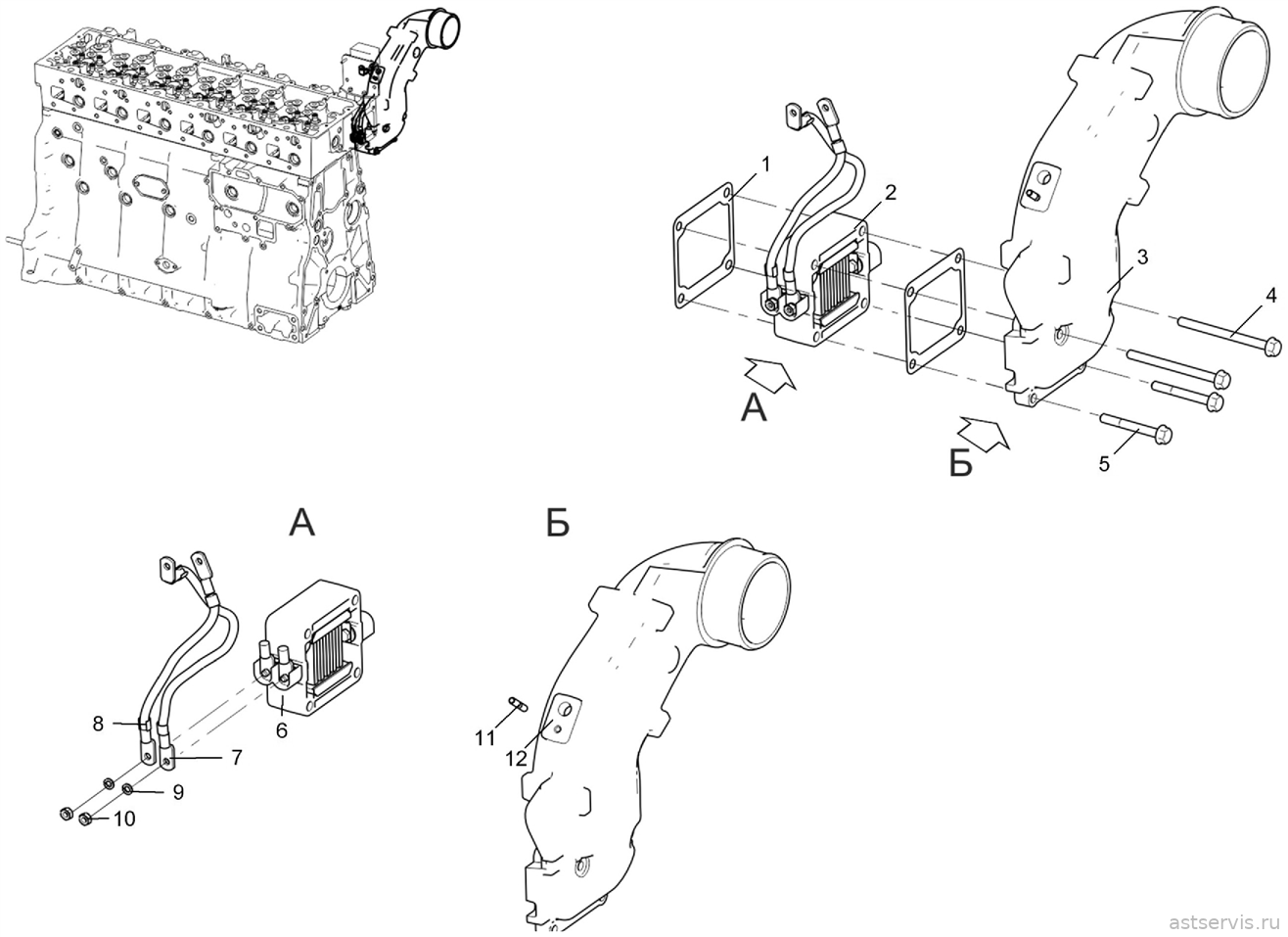

Рисунок 27 – Тракт впускной (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
Перечень сборочных единиц и деталей к рисунку 27
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1115026 | Прокладка | 2 | 114 ₽ аналог: 104 ₽ | |
| 2 | 5340-3770010 | Предпусковой подогреватель с проводами | 1 | 6 726 ₽ | |
| 6 | 5340-3770015 | Предпусковой подогреватель | 1 | уточняем | |
| 7 | 5340-3770041 | Провод подогревателя-реле | 1 | ||
| 8 | 5340-3770042 | Провод подогревателя-масса | 1 | ||
| 9 | 252154-П | Шайба пружинная 6х1х10 | 2 | ||
| 10 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | 2 | 9 ₽ | |
| 3 | 53602-1115012 | Патрубок впускной | 1 | уточняем | |
| 11 | 216502-П29 | Шпилька М6 1-Сп/1-4hx16 12/12 | 1 | 60 ₽ | |
| 12 | 53602-1115020 | Патрубок впускной | 1 | 12 552 ₽ | |
| 4 | 8.9348 | Болт М8-6gх100-8.8 7703002209 | 2 | ||
| 5 | 8.9104 | Болт М8-6gх65-8.8 9990002547 | 2 |
Рисунок 28 – Трубы отводящие
Перечень сборочных единиц и деталей к рисунку 28
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | 16 ₽ | |
| 2 | 252005-П29 | Шайба 8 ОСТ37.001.144-96 | 2 | 10 ₽ | |
| 3 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 4 | 536-1115590 | Кронштейн трубы | 1 | 118 ₽ | |
| 5 | 536-1115280-10 | Труба воздушная в сборе | 1 | ||
| 6 | 216234-П29 | Шпилька М8 1.25-3h/1-6gx20 14/16 | 2 | 236 ₽ | |
| 7 | 536-1115282-10 | Патрубок передний | 1 | 2 592 ₽ | |
| 8 | 536-1115288 | Кольцо уплотнительное 067-075-46 | 2 | 74 ₽ | |
| 9 | 536-1115283-10 | Патрубок задний | 1 | 2 109 ₽ |

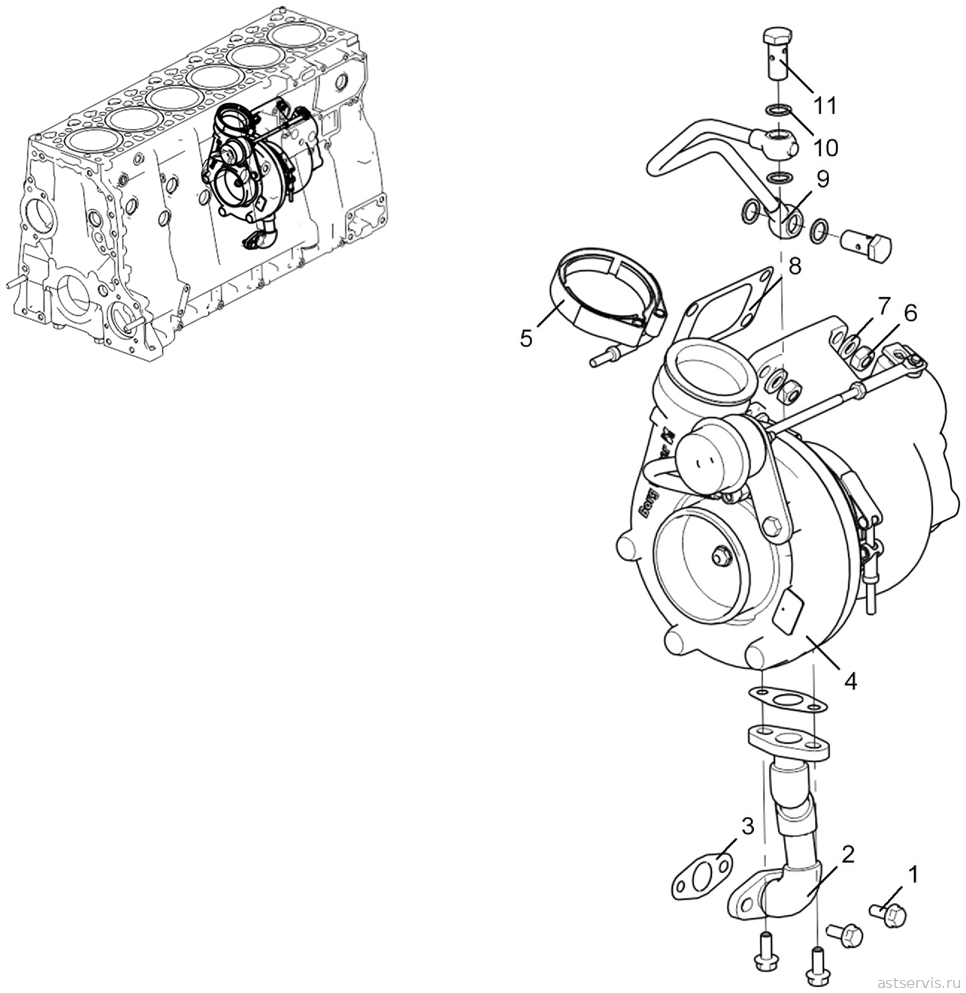

Рисунок 30 – ТКР (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
Перечень сборочных единиц и деталей к рисунку 30
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9234 | Болт М8-6gх20-8.8 9990002538 | 4 | ||
| 2 | 536-1118340-10 | Трубка слива масла | 1 | 1 613 ₽ аналог: 1 040 ₽ | |
| 3 | 5340-1118325 | Прокладка | 2 | 57 ₽ | |
| 4 | 536-1118010 | Турбокомпрессор | 1 | уточняем аналог: 34 650 ₽ | |
| 5 | 536-1118444 | Хомут | 1 | 1 696 ₽ | |
| 6 | 250512-П5 | Гайка М10-6Н.6.086 | 4 | 49 ₽ аналог: 8 ₽ | |
| 7 | 312300-П2 | Шайба 10.5 | 4 | 51 ₽ | |
| 8 | 536-1118158 | Прокладка турбокомпрессора | 1 | 72 ₽ аналог: 53 ₽ | |
| 9 | 536-1118220 | Трубка подвода | 1 | 787 ₽ | |
| 10 | 312326-П | Шайба | 4 | 90 ₽ | |
| 11 | 310096-П29 | Болт М14х1.5-6gх30 | 2 | 214 ₽ |

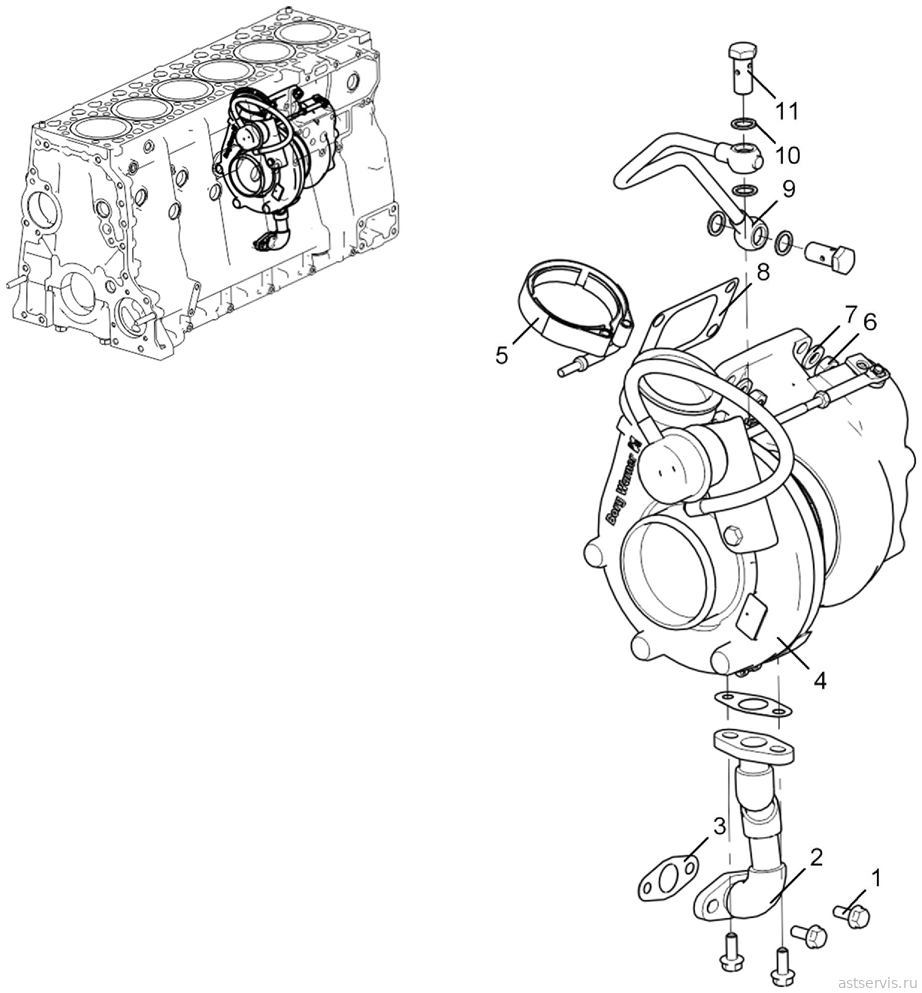

Рисунок 31 – ТКР (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
Перечень сборочных единиц и деталей к рисунку 31
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9234 | Болт М8-6gх20-8.8 9990002538 | 4 | ||
| 2 | 536-1118340-10 | Трубка слива масла | 1 | 1 613 ₽ аналог: 1 040 ₽ | |
| 3 | 5340-1118325 | Прокладка | 2 | 57 ₽ | |
| 4 | 53602-1118010-10 | Турбокомпрессор | 1 | уточняем | |
| 5 | 536-1118444 | Хомут | 1 | 1 696 ₽ | |
| 6 | 250512-П5 | Гайка М10-6Н.6.086 | 4 | 49 ₽ аналог: 8 ₽ | |
| 7 | 312300-П2 | Шайба 10.5 | 4 | 51 ₽ | |
| 8 | 536-1118158 | Прокладка турбокомпрессора | 1 | 72 ₽ аналог: 53 ₽ | |
| 9 | 536-1118220 | Трубка подвода | 1 | 787 ₽ | |
| 10 | 312326-П | Шайба | 4 | 90 ₽ | |
| 11 | 310096-П29 | Болт М14х1.5-6gх30 | 2 | 214 ₽ |

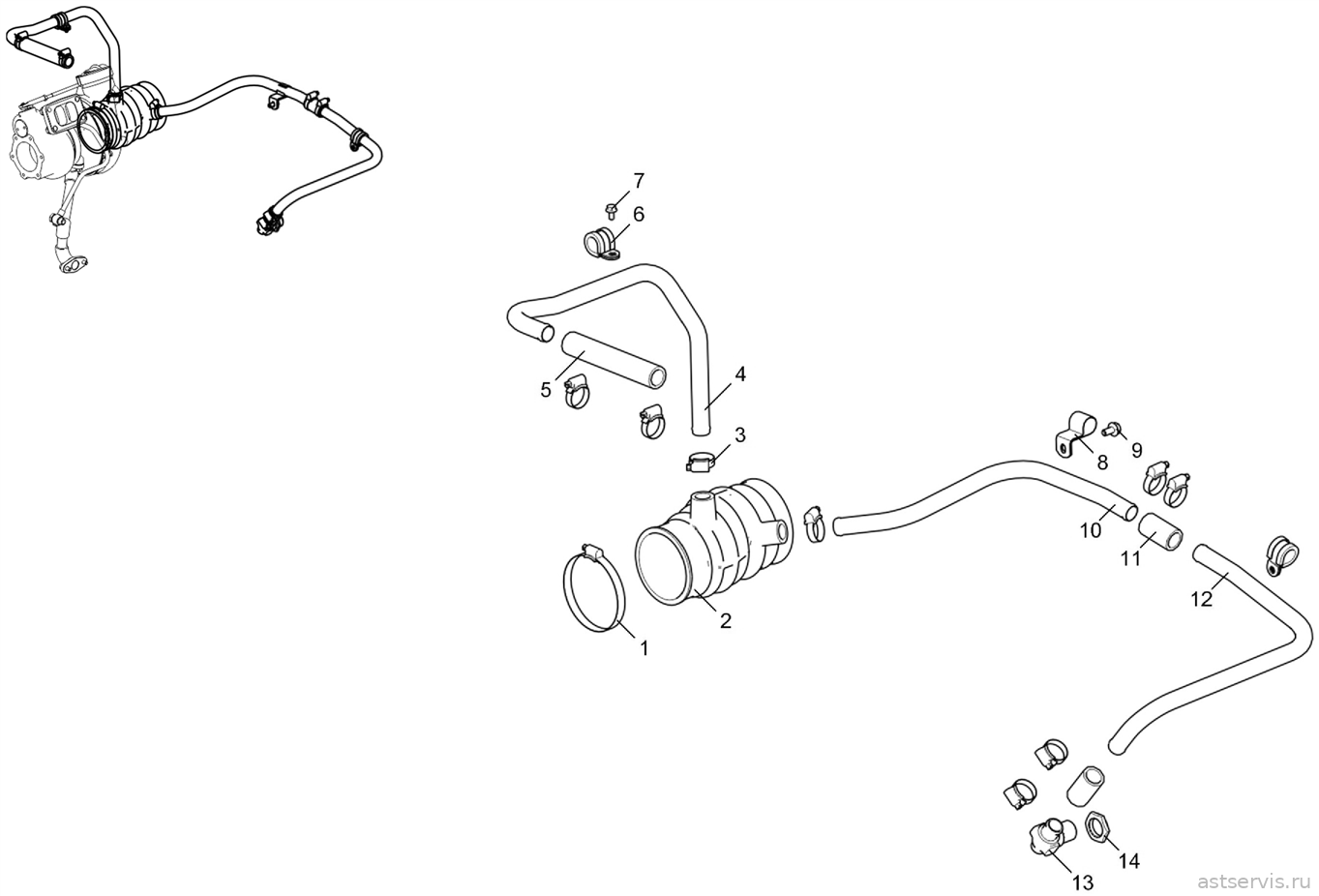

Рисунок 32 – Патрубок всасывающий
Перечень сборочных единиц и деталей к рисунку 32
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.8397 | Хомут TORRO S90-110/12C7-W | 1 | ||
| 2 | 536-1118562 | Патрубок всасывающий | 1 | 3 017 ₽ | |
| 3 | 8.8399 | Хомут | 8 | ||
| 4 | 536-1014082 | Трубка отвода картерных газов | 1 | 1 305 ₽ | |
| 5 | 536-1014072 | Рукав | 1 | 145 ₽ | |
| 6 | 8.9304 | Хомут RSGU 1.20/20W1 | 2 | ||
| 7 | 8.9088 | Болт М6-6gх12-8.8 9990002939 | 1 | ||
| 8 | 536-3509209 | Кляммер | 1 | 29 ₽ | |
| 9 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 1 | ||
| 10 | 536-3509203-10 | Трубопровод всасывающий | 1 | 527 ₽ | |
| 11 | 236-1306084 | Рукав | 2 | 180 ₽ | |
| 12 | 536-3509204-10 | Трубопровод всасывающий | 1 | ||
| 13 | 536-3509206 | Штуцер угловой | 1 | ||
| 14 | 536-3509208 | Гайка М26х1.5-6H | 1 |

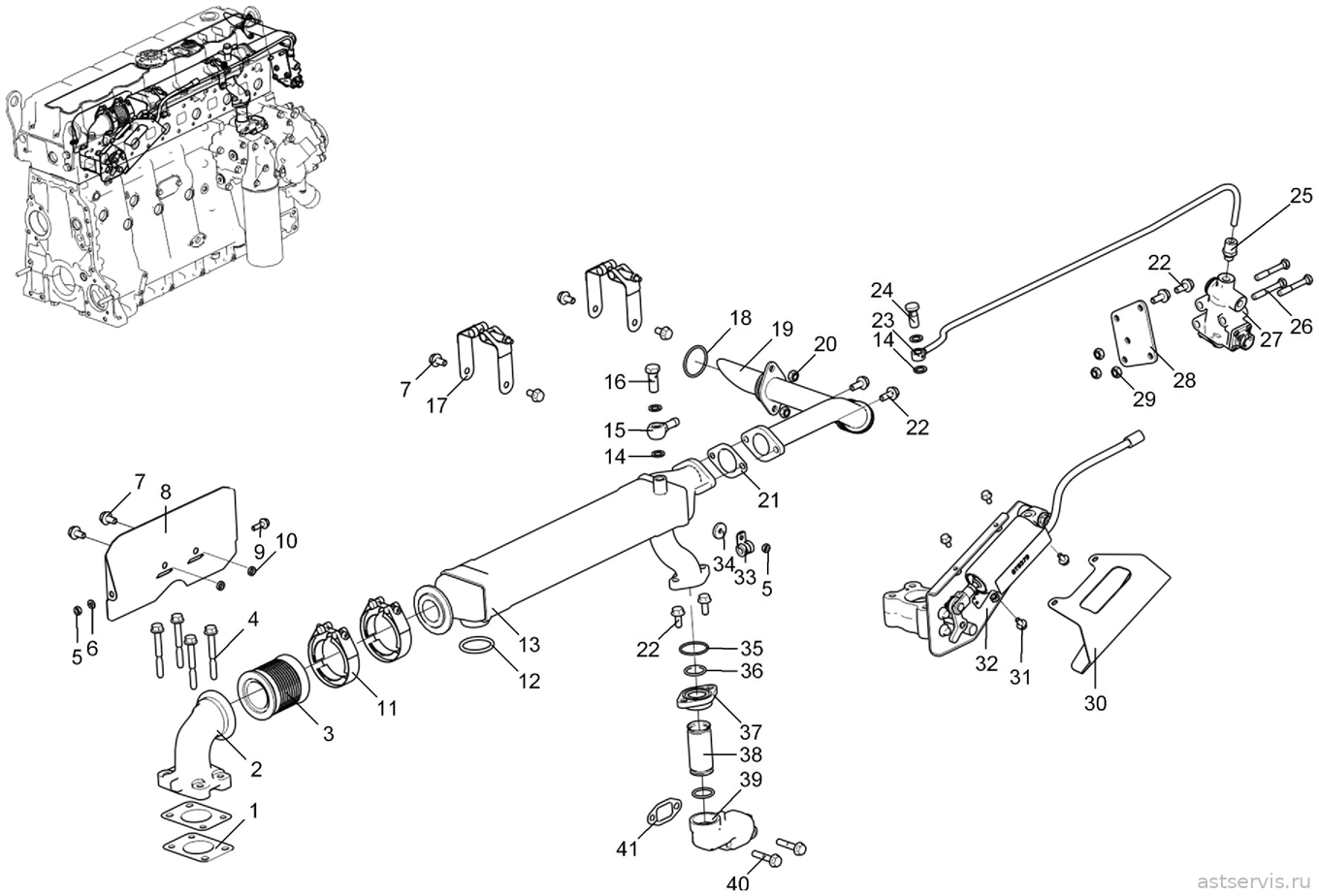

Рисунок 33 – Система рециркуляции ОГ (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
Перечень сборочных единиц и деталей к рисунку 33
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1213034 | Прокладка заслонки отработавших газов | 2 | 97 ₽ | |
| 2 | 5340-1213032 | Патрубок отводящий | 1 | 1 220 ₽ | |
| 3 | 5340-1213024 | Компенсатор | 1 | 3 628 ₽ аналог: 2 052 ₽ | |
| 4 | 5340-1213504 | Болт М8-6gх70-10.9 | 4 | 619 ₽ | |
| 5 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | 2 | 9 ₽ | |
| 6 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | 1 | 9 ₽ | |
| 7 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 6 | ||
| 8 | 5340-1213232 | Экран теплозащитный | 1 | уточняем | |
| 9 | 8.9226 | Болт M6-6gх20-8.8 9990002941 | 1 | ||
| 10 | 312357-П | Шайба плоская 8х3х12 | 2 | 31 ₽ | |
| 11 | 5340-1213028 | Хомут | 2 | 3 307 ₽ | |
| 12 | 5340-1213054 | Кольцо уплотнительное 040-048-46 | 1 | уточняем | |
| 13 | 536-1213010 | Радиатор отработавших газов | 1 | уточняем | |
| 14 | 8.9419 | Шайба уплотнительная | 4 | ||
| 15 | 5347-1104429 | Наконечник | 1 | 490 ₽ | |
| 16 | 5340-1104433 | Болт М12х1.5-6gх30 | 1 | 874 ₽ | |
| 17 | 5340-1213039 | Хомут | 2 | 366 ₽ | |
| 18 | 5340-1213070 | Кольцо уплотнительное 040-045-30 | 1 | уточняем | |
| 19 | 536-1213026 | Трубка рециркуляции | 1 | уточняем аналог: 2 078 ₽ | |
| 20 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 2 | 16 ₽ | |
| 21 | 5340-1213027 | Прокладка | 1 | уточняем | |
| 22 | 8.9234 | Болт М8-6gх20-8.8 9990002538 | 6 | ||
| 23 | 536-1213072 | Трубка подвода воздуха | 1 | 2 063 ₽ | |
| 24 | 5340-1213090 | Болт М12х1.5-6gх27 | 1 | 298 ₽ | |
| 25 | 650-3570184 | Фитинг прямой 9512 8-М12Х1.5 | 1 | 355 ₽ | |
| 26 | 200270-П29 | Болт М8-6gх55 ОСТ 37.001.122-96 | 3 | 61 ₽ | |
| 27 | 5340-1213017 | Клапан заслонки EGR | 1 | 23 500 ₽ | |
| 28 | 5340-1213085 | Кронштейн клапана заслонки EGR | 1 | 92 ₽ | |
| 29 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 3 | 7 ₽ | |
| 30 | 5340-1213234 | Экран заслонки отработавших газов | 1 | ||
| 31 | 8.9088 | Болт М6-6gх12-8.8 9990002939 | 4 | ||
| 32 | 5340-1213015 | Заслонка отработавших газов | 1 | уточняем | |
| 33 | 8.9303 | Хомут RSGU 1.8/15W1 | 1 | ||
| 34 | 312480-П2 | Шайба плоская 7х4х22 | 1 | 16 ₽ | |
| 35 | 5340-1213038 | Кольцо уплотнительное 036-040-25 | 1 | уточняем | |
| 36 | 5340-1213044 | Кольцо уплотнительное 025-030-30 | 2 | уточняем | |
| 37 | 5340-1213056 | Фланец соединительной трубки | 1 | уточняем | |
| 38 | 5340-1213042 | Труба соединительная | 1 | уточняем аналог: 263 ₽ | |
| 39 | 536-1213053 | Патрубок отводящий | 1 | 1 120 ₽ | |
| 40 | 8.9094 | Болт М8-6gх40-8.8 9990002542 | 2 | ||
| 41 | 5340-1213066-10 | Прокладка | 1 | уточняем |
Рисунок 42 – Тормоз моторный
Перечень сборочных единиц и деталей к рисунку 42
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 2 | 536-1203252 | Кронштейн | 1 | 349 ₽ | |
| 3 | 536-1203282 | Болт М10-6gх30 | 3 | 648 ₽ | |
| 4 | 8.9397 | Шайба 10 | 1 | ||
| 5 | 536-1203250 | Патрубок | 1 | 3 302 ₽ | |
| 6 | 536-1203266 | Хомут | 2 | 2 740 ₽ | |
| 7 | 8.9206 | Болт M10-6gх20-8.8 9990002626 | 2 | ||
| 8 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 2 | 7 ₽ | |
| 9 | 252005-П29 | Шайба 8 ОСТ37.001.144-96 | 2 | 10 ₽ | |
| 10 | 536-3570014-10 | Кронштейн клапана | 1 | 115 ₽ | |
| 11 | 650-3570012 | Клапан электромагнитный КЭМ 16-20 | 1 | 4 832 ₽ | |
| 12 | 8.9238 | Болт М8-6gх50-8.8 9990002544 | 2 | ||
| 13 | 5340-1213086 | Ниппель | 2 | 165 ₽ | |
| 14 | 536-3570530-20 | Трубка клапана | 1 | 568 ₽ | |
| 15 | 536-3570010 | Заслонка моторного тормоза | 1 | 27 715 ₽ | |
| 16 | 536-1118258-10 | Прокладка | 1 | 73 ₽ аналог: 57 ₽ | |
| 17 | 536-1203020-20 | Патрубок выпускной турбокомпрессора | 1 | 2 920 ₽ | |
| 18 | 536-1203283 | Болт М10-6gх100 | 2 | 673 ₽ |
