Рисунки раздела:
- Рисунок 34 – Заглушка слива ОЖ (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
- Рисунок 35 – Труба распределительная (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
- Рисунок 36 – Труба распределительная (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
- Рисунок 37 – Вентилятор
- Рисунок 38 – Привод вентилятора
- Рисунок 39 – Кожух вентилятора

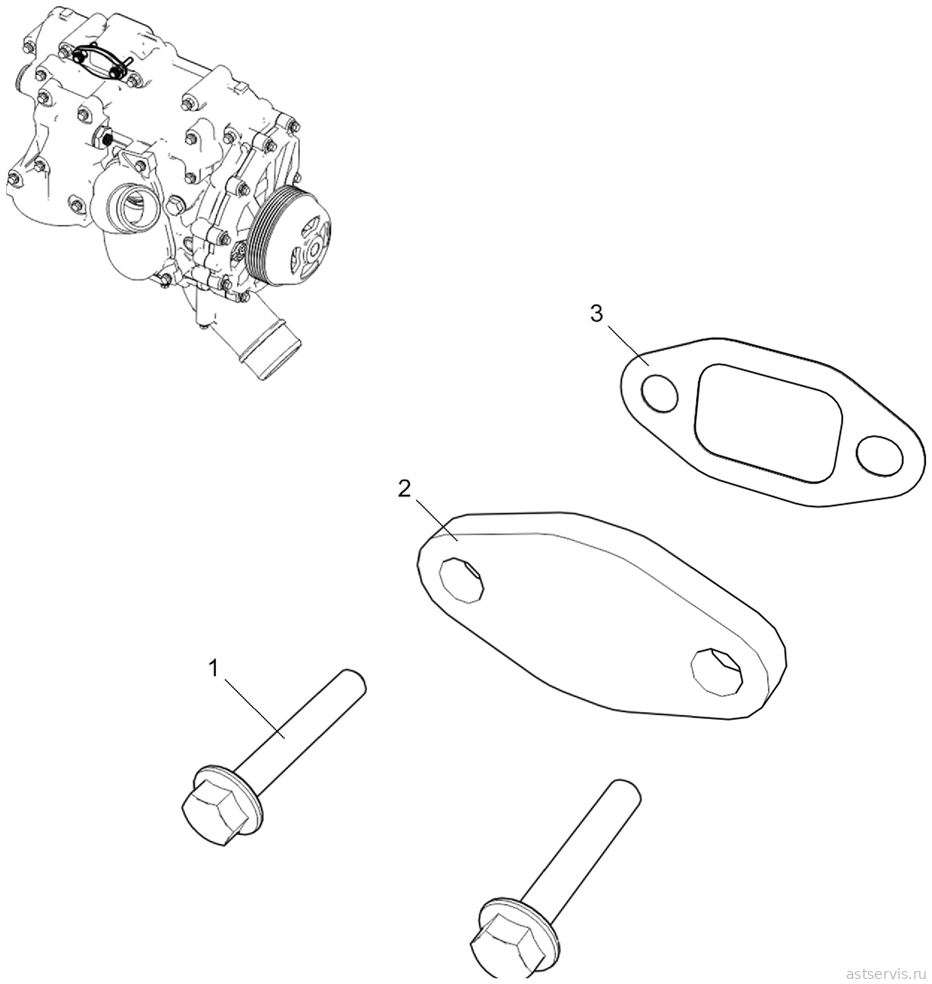

Рисунок 34 – Заглушка слива ОЖ (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
Перечень сборочных единиц и деталей к рисунку 34
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 2 | 53441-1013500 | Заглушка | 1 | ||
| 3 | 5340-1213066-10 | Прокладка | 1 | уточняем |

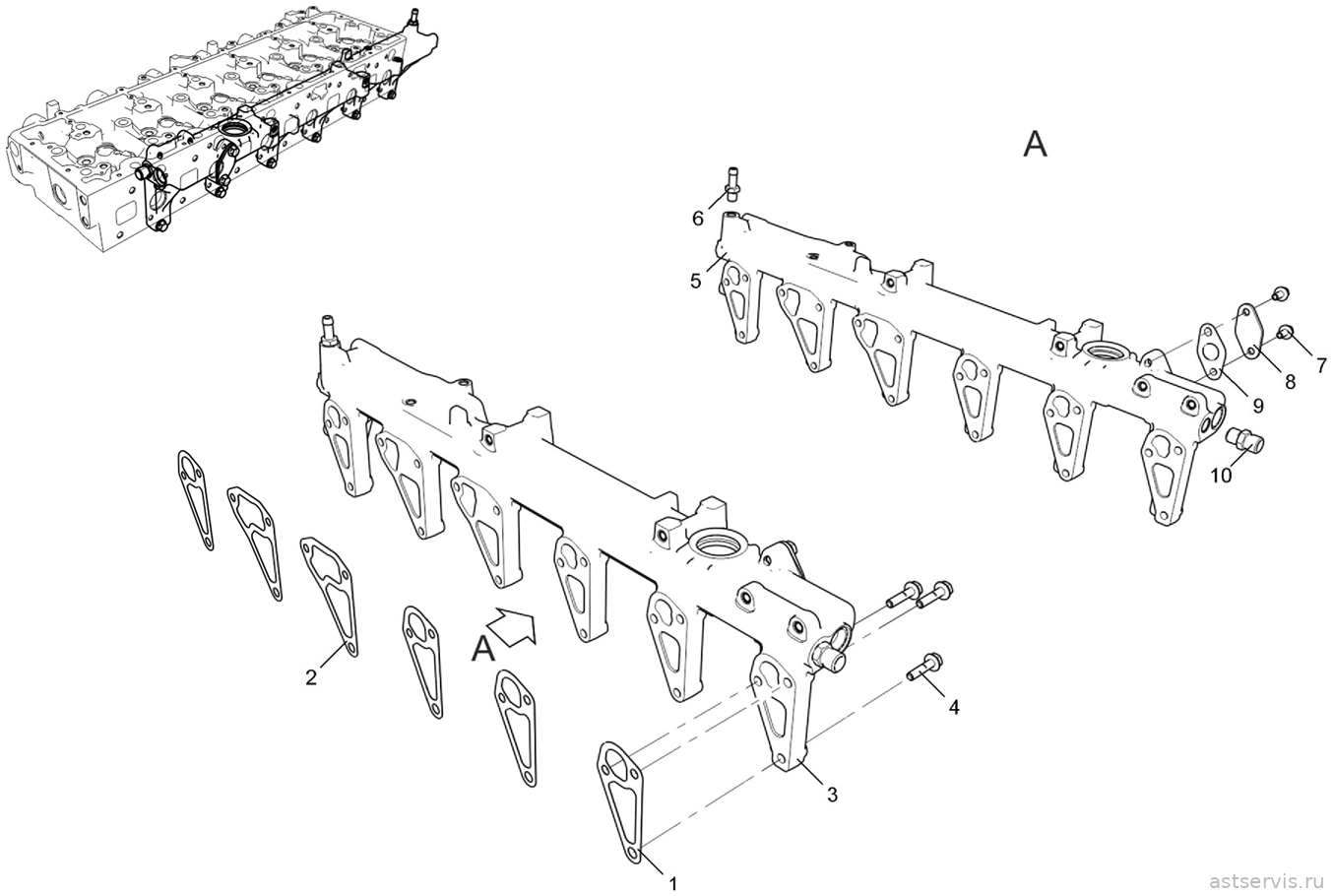

Рисунок 35 – Труба распределительная (для двигателей ЯМ3-536, ЯМ3-5361, ЯМ3-5363)
Перечень сборочных единиц и деталей к рисунку 35
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1303324 | Прокладка водяной трубы | 4 | 76 ₽ | |
| 2 | 5340-1303268 | Прокладка водяной трубы | 2 | 87 ₽ | |
| 3 | 536-1303100-10 | Труба распределительная | 1 | 6 942 ₽ | |
| 5 | 536-1303101-10 | Труба распределительная | 1 | ||
| 6 | 5340-1303120 | Штуцер | 1 | ||
| 7 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 8 | 5340-1303323 | Заглушка плоская | 1 | ||
| 9 | 5340-1303322 | Прокладка | 1 | уточняем | |
| 10 | 5340-1303124 | Штуцер компрессора | 1 | ||
| 4 | 8.9101 | Болт М8-6gх35 - 8.8 DIN EN 1665 9990002541 | 18 |
Рисунок 36 – Труба распределительная (для двигателей ЯМ3-53602, ЯМ3-53622, ЯМ3-53642)
Перечень сборочных единиц и деталей к рисунку 36
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-1303324 | Прокладка водяной трубы | 4 | 76 ₽ | |
| 2 | 5340-1303268 | Прокладка водяной трубы | 2 | 87 ₽ | |
| 3 | 53602-1303100 | Труба распределительная | 1 | уточняем | |
| 5 | 53602-1303101 | Труба распределительная | 1 | уточняем | |
| 6 | 5340-1303120 | Штуцер | 1 | ||
| 7 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 2 | ||
| 8 | 5340-1303323 | Заглушка плоская | 1 | ||
| 9 | 5340-1303322 | Прокладка | 1 | уточняем | |
| 10 | 5340-1303124 | Штуцер компрессора | 1 | ||
| 4 | 8.9101 | Болт М8х1.25-6gх35 - 8.8 DIN EN 1665 | 18 |

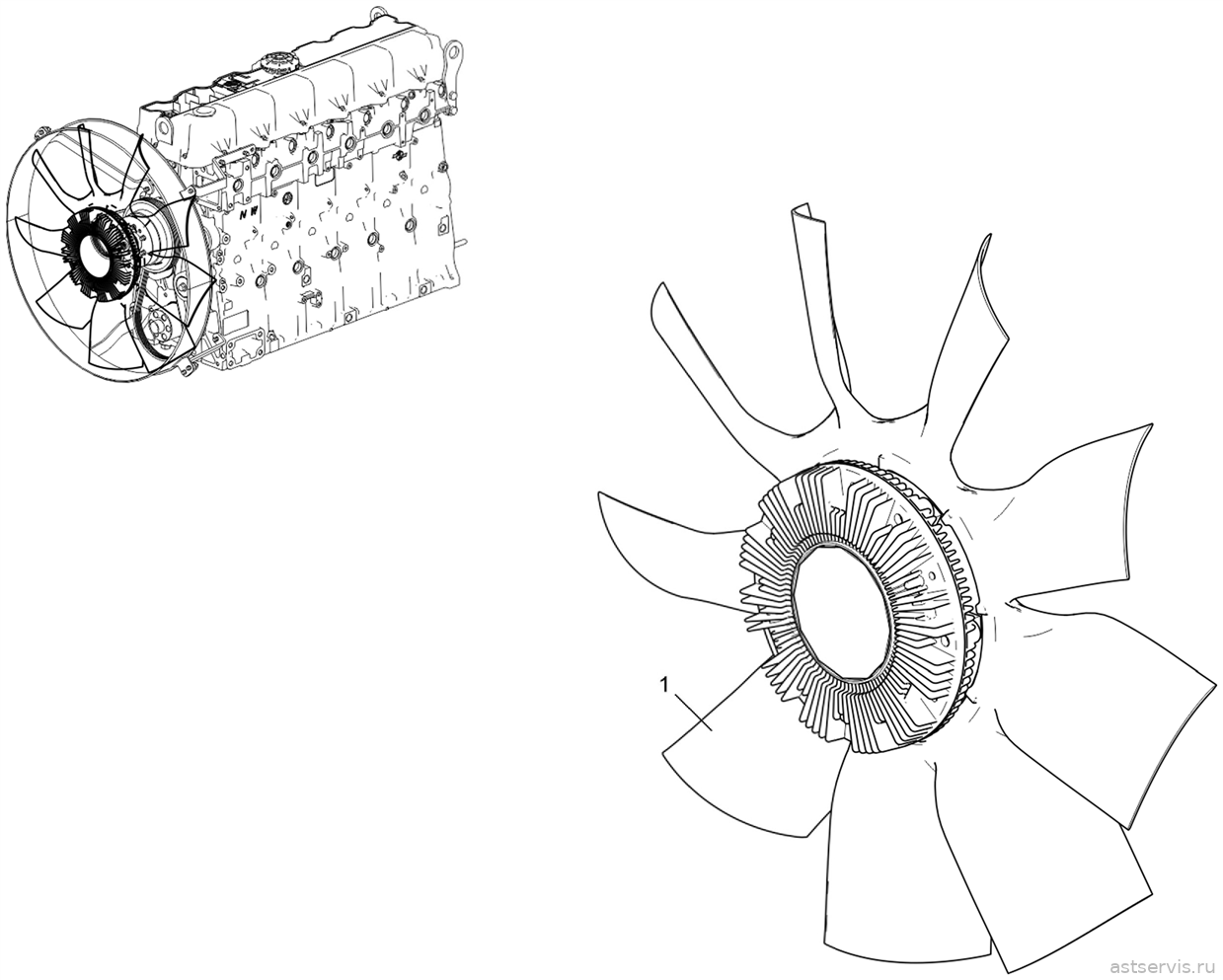

Рисунок 37 – Вентилятор
Перечень сборочных единиц и деталей к рисунку 37
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1308010 | Вентилятор с муфтой | 1 | уточняем аналог: 14 250 ₽ |

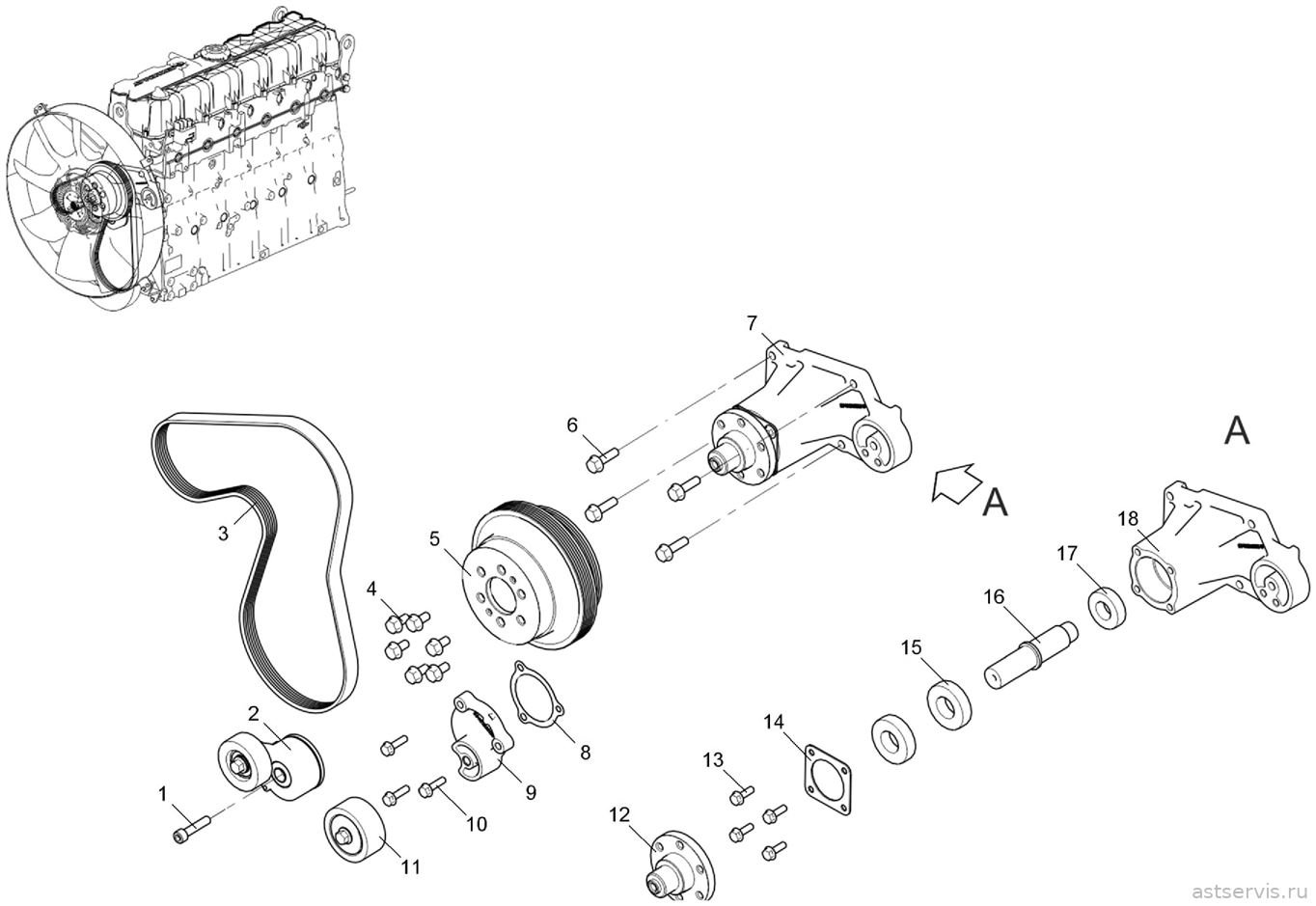

Рисунок 38 – Привод вентилятора
Перечень сборочных единиц и деталей к рисунку 38
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9207 | Винт М10-6gх45-8.8 9990001204 | 1 | ||
| 2 | 5340-1308110 | Натяжитель ремня | 1 | уточняем аналог: 1 875 ₽ | |
| 3 | 5340-1308170-10 | Ремень привода вентилятора | 1 | уточняем | |
| 4 | 8.9206 | Болт M10-6gх20-8.8 9990002626 | 6 | ||
| 5 | 5340-1308025 | Шкив привода вентилятора | 1 | 3 045 ₽ | |
| 6 | 8.9176 | Болт М10-6gх35-8.8 9990002629 | 4 | ||
| 7 | 536-1308011 | Привод вентилятора | 1 | ||
| 11 | 536-1308008 | Проставка | 1 | ||
| 12 | 8.9062 | Болт М8-6gх25-8.8 DIN EN 1665 | 4 | ||
| 13 | 5340-1308107 | Фланец упорный | 1 | 115 ₽ | |
| 14 | 8.9061 | Подшипник 180206 ГОСТ 8882-75 | 2 | ||
| 15 | 5340-1308050 | Вал | 1 | 945 ₽ | |
| 16 | 8.9060 | Подшипник 180205 ГОСТ 8882-75 | 1 | ||
| 17 | 5340-1308102 | Корпус привода вентилятора | 1 | ||
| 8 | 5340-1002246-01 | Прокладка | 1 | 74 ₽ | |
| 9 | 240-1002244 | Заглушка | 1 | 114 ₽ | |
| 10 | 8.9089 | Болт М8-6gх16-8.8 9990002537 | 3 |

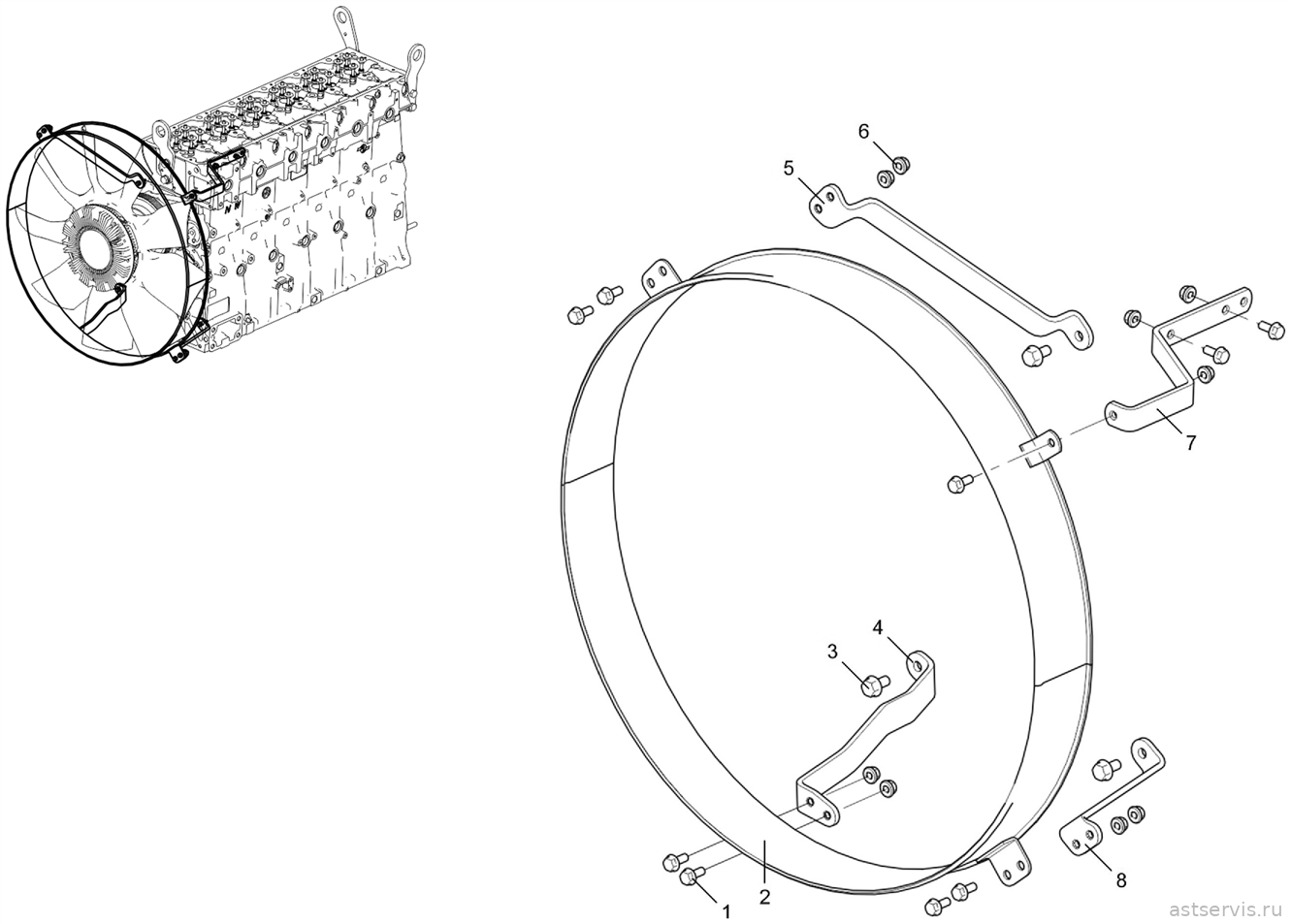

Рисунок 39 – Кожух вентилятора
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 536-1309010-10 | Кожух вентилятора | 1 | ||
| 2 | 8.9234 | Болт М8-6gх20-8.8 9990002538 | 9 | ||
| 3 | 536-1309064-10 | Кронштейн крепления кожуха вентилятора правый верхний | 1 | 424 ₽ | |
| 4 | 8.9301 | Гайка М8-6Н-8 DIN EN 1664 9990002164 | 9 | ||
| 5 | 536-1309066-10 | Кронштейн крепления кожуха вентилятора левый верхний | 1 | 424 ₽ | |
| 6 | 536-1309072-10 | Кронштейн крепления кожуха вентилятора правый нижний | 1 | 424 ₽ | |
| 7 | 8.9206 | Болт M10-6gх20-8.8 9990002626 | 3 | ||
| 8 | 536-1309074-10 | Кронштейн крепления кожуха вентилятора левый нижний | 1 | 353 ₽ |
